KÄYTTÖOHJE UNI_WATERSOFTENER_3500 Uniprodo

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että konekäännökset eivät ole täydellisiä eivätkä niiden ole tarkoitus korvata ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanniksi. Käännetyn version ja alkuperäisen englanninkielisen version väliset erot eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen oikeellisuudesta, katso englanninkielistä versiota, joka on virallinen lähde. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

1. Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Vedenpehmennin
Malli	UNI_WATERSOFTENER_2500A	UNI_WATERSOFTENER_1000A
Nimellisjännite [V~] / Taajuus [Hz]	230/50
Hartsisäiliön tilavuus [l]	25	12
Hartsisäiliön tyyppi	1035	1017
Virtausnopeus [m3/h]	1,4 - 2,7	1,4 - 2,6
Käyttöpaine [bar]	1,5 - 5,0
Tulo-/lähtöhalkaisija ["]	1
Poistoaukon halkaisija [mm]	∅12
Mitat [mm]	485x300x1120	510x290x660
Paino [kg] (ilman suolaa)	36,5	21
Ympäristön lämpötila [°C]	1-39

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Vedenpehmennin
Malli	UNI_WATERSOFTENER_1500	UNI_WATERSOFTENER_750
Nimellisjännite [V~] / Taajuus [Hz]	230/50
Hartsisäiliön tilavuus [l]	15	6,5
Hartsisäiliön tyyppi	0735	0717
Virtausnopeus [m3/h]	1,6 - 2,9	1,4 - 2,8
Käyttöpaine [bar]	1,5 - 5,0
Tulo-/lähtöhalkaisija ["]	1
Poistoaukon halkaisija [mm]	∅12
Mitat [mm]	510x250x1070	510x220x595
Paino [kg] (ilman suolaa)	24,3	14
Ympäristön lämpötila [°C]	1-39

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Vedenpehmennin
Malli	UNI_WATERSOFTENER_500	UNI_WATERSOFTENER_3500
Nimellisjännite [V~] / Taajuus [Hz]	230/50
Hartsisäiliön tilavuus [l]	5	35
Hartsisäiliön tyyppi	0713	1324
Virtausnopeus [m3/h]	1,7 - 3,1	2,1 - 4,0
Käyttöpaine [bar]	1,5 - 5,0
Tulo-/lähtöhalkaisija ["]	1
Poistoaukon halkaisija [mm]	∅12
Mitat [mm]	500x222x505	530x360x810
Paino [kg] (ilman suolaa)	10,9	41,3
Ympäristön lämpötila [°C]	1-39

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Vedenpehmennin
Malli	UNI_WS_1000B
Nimellisjännite [V~] / Taajuus [Hz]	230/50
Hartsisäiliön tilavuus [l]	12
Hartsisäiliön tyyppi	1017
Virtausnopeus [m3/h]	0,1-2,61
Käyttöpaine [bar]	1,5-4,5
Tulo-/lähtöhalkaisija ["]	1"
Poistoaukon halkaisija [mm]	∅ 14
Mitat [mm]	345x550x655
Paino [kg] (ilman suolaa)	22
Ympäristön lämpötila [°C]	5-38

2. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

2.1. Merkkien selitys

Kuvake	Kuvaus
	Tuote täyttää asiaankuuluvat turvallisuusstandardit.
	Lue ohjeet ennen käyttöä.
	Tuote on kierrätettävä.
	VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.(yleinen varoitusmerkki)
	HUOMIO! Sähköiskuvaara!

HUOM! TÄMÄN KÄYTTÖOHJEEN PIIRUSTUKSET OVAT VAIN HAVAINNOLLISTAVIA, JA NE VOIVAT JOILTAKIN OSIN POIKETA TODELLISESTA TUOTTEESTA.

3. Käyttöturvallisuus

HUOMIO! LUE KAIKKI TURVALLISUUTTA KOSKEVAT VAROITUKSET JA KAIKKI OHJEET. VAROITUSTEN JA OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA SÄHKÖISKUUN, TULIPALOON JA/TAI VAKAVIIN VAMMOIHIN TAI KUOLEMAAN.

Termejä "laite" tai "tuote" käytetään varoituksissa ja ohjeissa viittaamaan seuraaviin:

Vedenpehmennin

3.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.
c) Älä kosketa laitetta märillä tai kosteilla käsillä.

d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on sen kanssa käytettävä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
f) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.
g) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.
h) Estä laitteen kastuminen. Sähköiskun vaara!
i) Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

3.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.
d) Jos olet epävarma siitä, toimiiko laite tarkoituksenmukaisesti, tai jos havaitset siinä vaurioita, ota yhteyttä valmistajan huoltoon.
e) Ainoastaan valmistajan huoltokeskus saa tehdä laitteeseen korjauksia. Älä yritä tehdä korjauksia itse!
f) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella ( CO₂ ) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
g) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
h) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
i) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
j) Pidä laite poissa lasten ja eläinten ulottuvilta.

k) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

MUISTA! KUN KÄYTÄT LAITETTA, SUOJAA LAPSIA JA MUITA SIVULLISIA.

3.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Konetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lasten) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö, tai ellei heitä ole opastettu koneen käytössä.
c) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
d) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.

3.4. Laitteen turvallinen käyttö

a) Irrota laite virtalähteestä ennen säätö-, puhdistus- ja huoltotöiden aloittamista. Tällainen ennaltaehkäisevä toimenpide vähentää tahattoman käynnistymisen riskiä.

b) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
c) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttökertaa, että laite ei ole vaurioitunut. Tarkista erityisesti laitteen liikkuvat osat halkeamien varalta. Tarkista myös kaikki muut seikat, jotka voisivat aiheuttaa ongelmia laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
d) Laite on pidettävä poissa lasten ulottuvilta.
e) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
f) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
g) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
h) Älä siirrä, säädä tai käännä laitetta työn aikana.

i) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
j) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
k) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
I) Pidä laite kaukana tulen- ja lämmönlähteistä.
m) Tämän tuotteen kuljetuksen, asennuksen ja käytön aikana älä kallista laitetta, koska se voi johtaa vaurioihin.
n) Regeneroinnin aikana laitteeseen syötettyä vettä EI pehmennetä. Veden käyttöä regeneroinnin aikana EI suositella, koska se vaikuttaa negatiivisesti regenerointitulokseen.
o) Jos laite on ollut sammutettuna pitkään, käynnistä regenerointisykli ja kierrä hana auki muutama minuutti ennen laitteen normaalin käytön aloittamista;
p) Virran irrottaminen voi muuta laitteen asetuksia. Tarkista laitteen kello ja muut parametrit jokaisen sähkökatkon jälkeen.
q) Jos veden kovuus muuttuu merkittävästi, sitä tulee säätää käyttäjäasetusten valikossa.
r) Kuuma vesi voi aiheuttaa vakavia vaurioita laitteelle. Käytettäessä kattilaa/vedenlämmitintä varmista, että pehmennintä ja kattilaa/vedenlämmitintä yhdistävien putkien kokonaispituus on vähintään 3 metriä; jos vaadittua putkipituutta ei voida saavuttaa, on suositeltavaa asentaa takaiskuventtiili suodattimen ja kattilan/vedenlämmittimen väliin.
s) Tuloveden paineen on oltava 1,5 ja 5 baarin välillä. Negatiivinen vedenpaine ei ole sallittua.
t) Kemikaalien käyttö laitteen tulo- ja lähtöliitoksissa on kielletty.
u) Älä anna laitteen jäätyä.
v) Varmista, että lattiaan on viemäri laitteen lähellä vuotojen varalta.

A- Ylivuotoputki
B- Lattiakaivo

w) Älä altista tuotetta mekaaniselle paineelle.
x) Älä altista laitetta suoralle auringonvalolle.

y) Käytä ainoastaan regenerointisuolaa tabletteina.
z) Käytä putkien ja liitosten tiivistämiseen vain teflonteippiä.

aa) Liitä laite virtalähteeseen vasta, kun kaikki vesiasennukseen liittyvät toimenpiteet on suoritettu.

bb) Älä siirrä laitetta letkujen, venttiilien, liitosten ja muiden ohjaimen herkkien osien avulla.

HUOMIO! HUOLIMATTA LAITTEEN TURVALLISESTA RAKENTEESTA, SUOJAOMINAISUUKSISTA JA KÄYTTÄJÄÄ SUOJAAVIEN LISÄELEMENTTIEN KÄYTÖSTÄ, LAITTEEN KÄYTTÖÖN SISÄLTYY SILTI AINA PIENI ONNETTOMUUS- TAI LOUKKAANTUMISRISKI. PYSY VALPPAANA JA KÄYTÄ TERVETTÄ JÄRKEÄ LAITETTA KÄYTTÄESSÄSI.

4. Yleiset käyttöohjeet

Laite on tarkoitettu veden pehmentämiseen vesihuoltojärjestelmissä. Tuote on tarkoitettu yksityisiin kotitalouksiin sekä yrityksiin, kuten ravintoloihin, baareihin tai hotelleihin.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

4.1. Laitteen kuvaus

Vedenpehmennysputket

8) 1" BSPT-kierreliitin

4.2. Laitteen käyttö

VAROITUS: Ohjaimet toimivat sähköpiirin avulla. Jotkin ohjelmoidut parametrit menetetään yli 48 tuntia kestävän sähkökatkon vuoksi, ja laite suorittaa regenerointiprosessin väärään aikaan.

Tarkista laitteen kello jokaisen sähkökatkoksen jälkeen.

Toimintajakso:

• KÄYTTÖ: Vedenkäsittely. Vesi virtaa ohjaimen läpi, virtaa kerrostuman (hartsin) läpi ja virtaa ulos vesijohtoverkostoon.
• PALAUTUSPESU: Vastavirtahuuhtelu - Vesi huuhtelee ja jyrsii kerrostuman ja johdetaan sitten viemäriverkostoon. Tämä vaihe on välttämätön ennen regenerointia.
• SUOLALIEDES JA HIDAS HUUHTELU: Regenerointi - Suolaliuos ja hidas huuhtelu. Veden virtaus ohjauspään läpi imee suolaliuoksen sisään, mikä palauttaa kerrostuman pehmenemiskyvyn. Regeneroinnin aikana vesi johdetaan viemäriverkostoon. Kun kaikki suolaliuos on imeytynyt, ioninvaihtokerrostuma huuhdellaan hitaasti vedellä
  PIKAHUUHTELU: Kertymän nopea huuhtelu suolaliuoksen jäämistä. Kertymän läpi virrattua vesi johdetaan viemäriverkostoon.
• TÄYTTÖ: Veden kaataminen suolasäiliöön suolaliuoksen valmistamiseksi seuraavaa regenerointia varten.

Kertymän regeneroinnin aikana raakaveden imeminen ei ole mahdollista. Laite katkaisee vedensyötön regeneroinnin aikana

4.2.1. Käyttö

Laitteen asennuksen ja käyttöönoton saa suorittaa pätevä henkilö. Lisävaiheita ei tarvita, kunhan virransyöttö on jatkuvasti päällä ja suolaliuossäiliössä on riittävästi suolaa. Asennukseen tarvitaan kolme veden syöttöliitäntää (tulo, lähtö, tyhjennys) ja virransyöttö.

4.2.2. Ensimmäinen käynnistys

VAROITUS: Kerrostumien regenerointi on tarpeen ennen ensimmäistä käyttökertaa.

1) Aseta ohjain vastavirtahuuhtelutilaan ja avaa sitten veden tuloventtiili hitaasti noin ¼:ään. Vesi virtaa hartsisäiliöön (jos venttiili avataan liian nopeasti tai liikaa, hartsi voi huuhdella). Kun kaikki ilma on poistettu säiliöstä (vesi alkaa virrata tasaisesti viemäristä), avaa pääsyöttöventtiili kokonaan.
2) Tyhjennä vettä, kunnes ulos virtaa kirkasta vettä.

3) Sulje vedensyöttö ja anna laitteen olla noin viisi minuuttia, jotta ilma poistuu säiliöstä.
4) Käynnistä regenerointisykli manuaalisesti hartsisäiliön täyttämisen jälkeen, jotta voit kaataa vettä suolaliuossäiliöön.
5) Täytä suolaliuossäiliö suolalla. Suolatason tulisi olla vedenpinnan yläpuolella.

4.2.3. Ohitusjärjestelmä

On suositeltavaa asentaa ohitusjärjestelmä vedensaannin varmistamiseksi erityistapauksissa, kuten pehmennyslaitteen rikkoutumisen, huollon jne. yhteydessä.

1) Ohitusventtiili (bypass)

Ohitusventtiiliä käytetään, kun laite tarvitsee korjausta tai huoltoa. Se mahdollistaa vedensyötön näiden toimintojen aikana.

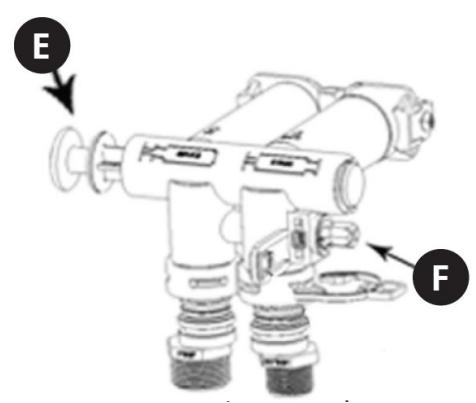

Ohitusventtiilin asento

A- Pehmennetyn veden syöttöpaikka Virtausmittarin portti
B- Ohitusventtiilin männänvarsi
C- Tulo- ja lähtömerkinnät
D- Veden kovuuden säätönuppi Pehmennetyn veden syöttöpaikka
E- Ohitusventtiilin männänvarsi
F- Tuloventtiilin mutteri

2) Ohitusventtiilin asennusohjeet

Malli UNI_WATERSOFTENER_1500, UNI_WATERSOFTENER_750, UNI_WATERSOFTENER_500

Vaiheet	Kuvat
1. Ota kaksi ruuvia, kaksi aluslevyä, kaksi puristinta sekä tulo- ja lähtöliittimet lisävarustesäiliöstä.
2. Aseta ohitusventtiili venttiililiittimeen.
3. Aseta aluslevy ohitusventtiilin ja liittimen yhdistämiseksi.
4. Kiristä ruuvit kiinnittämällä aluslevyt oikealle ja vasemmalle.
5. Aseta tulo- ja lähtöliittimet ohitusventtiiliin.
6. Aseta puristimet ohitusventtiiliin ja kiinnitä ne tulo- ja lähtöliittimillä.
7. Aseta virtausmittari virtausmittarin istukkaan.

Malli UNI_WATERSOFTENER_3500

Vaiheet	Kuvitteet
1. Irrota ruuvimeisselillä kaksi ruuvia laitteen kannen takaosasta.
2. Nosta kansi (varo vahingoittamasta näyttökaapelia).
3. Ota kaikki kuvassa näkyvät osat tarvikelaatikosta.

4. Aseta turbiini, turbiinin asennoitin ja venttiililiitin oikeassa järjestyksessä.
5. Aseta koottu ohitusventtiili venttiililiittimeen.
6. Aseta aluslevy ohitusventtiilin ja liittimen yhdistämiseksi.
7. Kiristä oikea ja vasen aluslevy ruuvimeisselillä.
8. Aseta tulo- ja lähtöliittimet ohitusventtiiliin.
9. Aseta ohitusventtiilin puristimet ja kiinnitä ne tulo- ja lähtöliittimillä.
10. Aseta virtausmittari virtausmittarin istukkaan.

4.2.4. Suolaliuoksen virtauksen säädin (BLFC)

A- Pikaliitin

B- Elementti 1

C- Elementti 2

D- Elementti 3

E- Suolaliuosliitäntä

VAROITUS: Elementin 3 pää on asetettava ensin suolaliuosliitäntään.

4.2.5. Vesiputken asennus 3/4" tai 1" BSP-messingimutterilla ja kumitiivisteellä

HUOMAUTUS: ÄLÄ kiristä messinkiliitosta liikaa. Tämä voi vahingoittaa kierteitä tai haljeta materiaalia.

1) Suositeltu vääntömomentti (kumitiivisteellä)

• Tyypillinen alue: 20–35 Nm
- Turvallisempi/matalan jännityksen alue: 20–25 Nm
• Maks.: älä ylitä 40 Nm

2) Asennusvaiheet

a) Kiristä mutteria käsin, kunnes tiiviste on täysin paikallaan. Kierteitettyjen putkien asennuksessa käytä teflonteippiä vesivuotojen välttämiseksi.

b) Käytä momenttiavainta ja kiristä vähitellen 2–3 vaiheessa (esim. 50 % → 80 % → 100 % tavoitemomentista).
c) Suorita paine-/vuototesti käyttöpaineella (tai hieman sitä korkeammalla).

- Jos vuoto on pieni, lisää momenttia pienin askelin (≈ 5 Nm kerrallaan), mutta älä ylitä turvarajaa.

d) Vältä kiristämästä kokonaan kerralla – tämä voi rikkoa tai vääntää tiivisteen.
e) Asennuksen jälkeen on suositeltavaa tarkistaa liitos ensimmäisen paineistusjakson jälkeen varmistaaksesi, ettei se ole löystynyt tai alkanut vuotaa.

4.2.6. Ohjauspaneeli

A- Näyttö
B- SELECT-painike (valinta)
C- ESC-painike (poistu)
D- UP-painike (ylös)
E- DOWN-painike (alas)

1) Näyttö

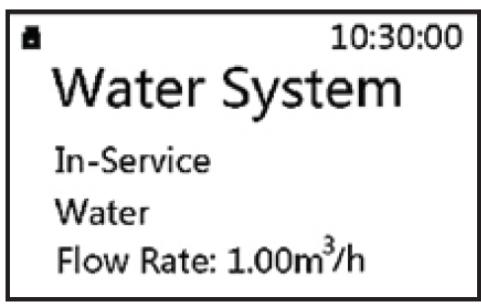

a) Huoltotilassa näyttöruutu vaihtelee seuraavien kuvien välillä 3 sekunnin välein:

- Järjestelmän hyötysuhde kerrostuman regeneroinnille, esim. 2,00 m ³ .

• Väliaikainen veden virtausnopeus, esim. 1,00 m³/h.

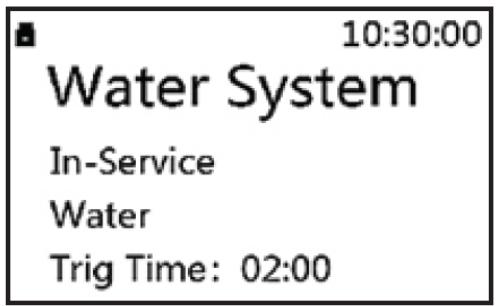

• Regeneroinnin aloitusaika, esim. 02:00

HUOMAUTUS: Nykyinen aika näkyy oikeassa yläkulmassa, esim. 10:30:00

b) Kun laite toimii muissa tiloissa, näytössä näkyvät seuraavat viestit:

Toimintatila	Näyttöviesti		Kuvaus
Vastavirtahuuhtelu			Näytetään tiedot jäljellä olevasta huuhteluajasta, esim. 2 min.
Suolaliuos ja hidas huuhtelu			Näytetään tiedot jäljellä olevasta ajasta prosessin loppuun, esim. 30 min.
Suolaliuoksen täyttö			Näytössä näkyy tieto prosessin jäljellä olevasta ajasta, esim. 5 min.
Nopea huuhtelu			Näytössä on tieto prosessin jäljellä olevasta ajasta, esim. 3 min.
Moottori toimii			Tietoa toimintaprosessien välisestä vaihtamisesta.
Näppäimet lukittu			Paina ensin YLÖS-painiketta ja sitten ALAS-painiketta ja pidä molempia painettuna noin 5 sekuntia näppäinten lukituksen
			vapauttamiseksi.
Ohjaimen vika		System Maintenance!** Error 1 **	Kun tämä viesti tulee näkyviin, ota yhteyttä valmistajan huoltoon.

2) VALITSE-painike

a) Paina VALITSE-painiketta siirtyäksesi valikkoon. Käytä YLÖS- ja ALAS-painikkeita vaihtaaksesi sijaintia luettelossa.
b) Kun olet siirtynyt valikkoon ja valinnut parametrin, paina uudelleen VALITSE-painiketta valitaksesi asetettavan parametrin. Parametri alkaa vilkkua.
c) Kun olet asettanut parametrin, paina VALITSE-painiketta, jolloin laite antaa äänimerkin, joka vahvistaa syötettyjen tietojen hyväksymisen. Näyttö palaa alkuperäiseen tilaansa.

3) ESC-painike

a) Paina ESC-painiketta, kun valikkotila on passiivinen, pysäyttääksesi nykyisen toimintatilan ja siirtyäksesi välittömästi seuraavaan. Tämän painikkeen avulla voit ohjata järjestelmää manuaalisesti.
b) ESC"-painikkeen painaminen valikkotilan ollessa aktiivinen poistaa asetuksen valikkotason.
c) ESC"-painikkeen painaminen asetuksiin siirtymisen aikana poistaa asetuksen tason (asetettavaa parametria ei tallenneta).

4) "YLÖS"- ja "ALAS"-painikkeet

a) Painiketta käytetään luettelon sijainnin muuttamiseen ja parametrien muuttamiseen.
b) Painikkeiden painaminen samanaikaisesti 5 sekunnin ajan avaa painikkeiden lukituksen.

5) Muuta tietoa

a) Aika näytetään 24 tunnin tilassa.
b) Virtausintensiteetin yksikkö: m³
c) Kun näytössä näkyy, se tarkoittaa, että painikkeet on lukittu.
d) YLÖS- tai ALAS-painikkeen painaminen ja pitäminen painettuna muuttaa parametria jatkuvasti (lisää tai laskee), kunnes painike vapautetaan.

4.2.7. Ohjaimen asetukset

1) Käyttäjääasetukset

Näppäinten lukituksen avaamisen jälkeen paina Valitse-painiketta siirtyäksesi valikkoon.

Set 12/24 Hour Clock

Set Clock

Set gal/m³/L

Set Regen Time

Set Resin Vol.

Set Water Hardness

Set Regen Ratio

Set Backwash

Set Brine

Set Refill

Set Fast Rinse

Set Regen Day

Water Used Today

Average Water Used

a) Kellon muodon asetus (Aseta 12/24 tunnin kello)

b) Kellon asetus (Aseta kello)

c) Tilavuusyksikön asetus (Aseta gal/m³/L)

d) Regeneroinnin aloitusajan asetus (Aseta regenerointiaika)

e) Hartsin tilavuuden asetus (Aseta hartsivol.)

VAROITUS: Arvo 008 on annettu esimerkkinä. Älä muuta parametria, koska se voi aiheuttaa laitteen virheellisen toiminnan.

f) Veden kovuuden asettaminen (Set Water Hardness)

g) Suolaliuoksen hartsin regenerointialueen arvokertoimen asettaminen (Set Regen Ratio)

Set Regen Ratio 0.65

h) Vastavirtahuhtelun asettaminen (Set Backwash)

Set Backwash 02:00 (Min:Sec)

i) Suolaliuoksen lisäysajan asettaminen (Set Brine)

Set Brine 30:00 (Min:Sec)

j) Suolaliuoksen täytön asettaminen (Set Refill)

Set Refill 05:00 (Min:Sec)

k) Nopean huuhtelun asettaminen (Set Fast Rinse)

Set Fast Rinse 03:00 (Min:Sec)

I) Regenerointiajan asettaminen (Set Regen Day)

Tilapäinen - tietyn päivien määrän jälkeen. On suositeltavaa jättää vakioasetus, eli 30 päivää.

Set Regen Day 30 Days

m) Käytetyn veden laskuri kullekin päivälle (Tänään käytetty vesi)

Water Used Today 1.00 m ³

n) Keskimääräisen vedenkulutuksen laskuri. (Keskimääräinen vedenkulutus)

Average Water Used 5.00 m ³

2) Järjestelmäasetusten valikko

Kun olet käynnistänyt laitteen ja venttiilin tyyppi (esim. ASD2) on näytössä, paina "ESC"- ja "DOWN"-painikkeita avataksesi järjestelmäasetusten valikon.

Set Language Set Mode Set Valve Type Set Work Mode

VAROITUS: Valmistaja on asettanut näiden parametrien arvot. Älä muuta tehdasasetuksia, koska se voi vaikuttaa laitteen toimintaan.

a) Valikon kielen asetus (Aseta kieli)

Set Language

©English

○中文

○Spanish

b) Tilan asetus: Puhdistin/Pehmennin (Aseta tila)

Set Mode

○Purifier

©Softener

c) Venttiilityypin asetus (Aseta venttiilityyppi)

Set Valve Type

©ASD2

○ASD4

○ASD10 ↓

VAROITUS: Älä muuta parametria, muuten venttiili ei toimi oikein.

d) Toimintatilan asetus (Aseta työtila)

Set Work Mode

○A-01

○A-02

◎A-03

○A-04

○A-05

○A-06

Toimintatila	Tyyppi	Kuvaus
A-01	Virtausmittarin viivästetty käynnistys	Jos käytettävissä oleva käsitellyn veden määrä laskee nollaan, regenerointi alkaa käyttäjän asetusten mukaisesti (katso edellinen kohta).
A-02	Virtausmittarin välitön käynnistys	Jos käytettävissä oleva käsitellyn veden määrä laskee nollaan, regenerointi alkaa välittömästi.
A-03	Älykäs virtausmittarin viivästetty käynnistys	Järjestelmä laskee kapasiteetin hartsimäärän, raakaveden kovuuden ja regenerointinopeuden perusteella. Jos käytettävissä oleva käsitellyn veden määrä laskee nollaan, regenerointi alkaa käyttäjän asettaman ajan mukaisesti.
A-04	Älykäs virtausmittarin välitön käynnistys	Järjestelmä laskee kapasiteetin hartsimäärän, raakaveden kovuuden ja regenerointinopeuden perusteella. Jos käytettävissä oleva käsitellyn veden määrä laskee nollaan, regenerointi alkaa välittömästi.
A-05	Virtausmittarin viivekäynnistys: yhden päivän viive	Järjestelmä aloittaa regeneroinnin, kun käyttäjän "Aseta regenerointipäivä" - valikkokohdassa asettama päivien määrä on kulunut.
A-06	Virtausmittari käynnistyy välittömästi tietyn ajan kuluttua.	Järjestelmä aloittaa regeneroinnin, kun "Set Regen Time" -valikkokohdassa asetettu aika on kulunut.

e) Lähtösignaalin asetus (Set Output Signal)

VAROITUS: Näiden parametrien arvot on asettanut valmistaja. Älä muuta tehdasasetuksia, koska se voi vaikuttaa laitteen toimintaan.

4.2.8. Regenerointiprosessin manuaalinen käynnistäminen

Paina huoltotilassa "ESC"-painiketta, jolloin kuulet toimivan moottorin äänen. Näytössä näkyy:

Motor Running ...

Muutaman sekunnin kuluttua näytössä näkyy:

10:30:00 Water System Back Washing... Left : 2Min

Jos toimenpide on suoritettava loppuun, paina "ESC"-painiketta. Laite siirtyy välittömästi seuraavaan toimintatilaan. Jos ESC-painiketta ei paineta, järjestelmä suorittaa regenerointiprosessin.

Regenerointiprosessin jäljellä olevat vaiheet näkyvät seuraavassa luettelossa:

Kun regenerointiprosessi on valmis, pehmennin palaa normaaliin toimintatilaan (huoltotilaan).

4.3. Puhdistaminen ja huolto

4.3.1. Yleiset ohjeet

a) Irrota verkkopistoke pistorasiasta ja anna laitteen jäähtyä kokonaan ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa sekä silloin, kun laitetta ei käytetä.

b) Irrota laite aina pistorasiasta ennen sen puhdistamista tai varastoimista.
c) Käytä laitteen pesuun vain mietoja, elintarviketurvallisia pesuaineita.
d) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
e) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
f) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
g) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.
h) Käytä puhdistamiseen pehmeää puhdistusliinaa.

4.3.2. Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

F- Jleidimo vožtuvo veržlé
