BRUKSANVISNING UNI_WATERSOFTENER_3500 Uniprodo

1) Anbefalt moment (med gummipakning)

d) Innstilling av tidspunkt for när regenereringen starter (Still regeneringstid)

Set Regen Time02:00

e) Innstilling av harpiksvolum (Still harpiksvolum)

Set Resin Vol.025 L

FORSIKTIG: Verdien 008 er gitt som et eksempel. Ikke endre parameteren, da det kan føre til feil drift av enheten.

4.2.8. Manuell start av regenereringsprosessen

Denna användarmanual har översatts med maskinöversättning. Vi har gjort allt vi kan för att säkerställa att översättningen är korrekt, men observera att automatiserade översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den ursprungliga engelska versionen är inte juridiskt bindande. Om du har några frågor om översättningens noggrannhet, vänligen hänvisa till den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

1. Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Vattenavhärdare
Modell	UNI_WATERSOFTENER_2500A	UNI_WATERSOFTENER_1000A
Märkspänning [V~] / Frekvens [Hz]	230/50
Hartstankkapacitet [l]	25	12
Hartstanktyp	1035	1017
Flödeshastighet [m3/h]	1,4 - 2,7	1,4 - 2,6
Drifttryck [bar]	1,5 - 5,0
Inlopps-/utloppsdiameter ["]	1
Avloppsdiameter [mm]	∅12
Mått [mm]	485x300x1120	510x290x660
Vikt [kg] (utan salt)	36,5	21
Omgivningstemperatur [°C]	1-39

Parameterbeskrivning	Parametervärde
Produktnamn	Vattenavhärdare
Modell	UNI_WATERSOFTENER_1500	UNI_WATERSOFTENER_750
Märkspänning [V~] / Frekvens [Hz]	230/50
Hartstankkapacitet [l]	15	6,5
Hartstanktyp	0735	0717
Flödeshastighet [m3/h]	1,6 - 2,9	1,4 - 2,8
Drifttryck [bar]	1,5 - 5,0
Inlopps-/utloppsdiameter ["]	1
Avloppsdiameter [mm]	∅12
Mått [mm]	510x250x1070	510x220x595
Vikt [kg] (utan salt)	24,3	14
Omgivningstemperatur [°C]	1-39
Modell	UNI_WATERSOFTENER_500	UNI_WATERSOFTENER_3500
Märkspänning [V~] / Frekvens [Hz]	230/50
Hartstankens kapacitet [l]	5	35
Hartstanktyp	0713	1324
Flödeshastighet [m3/h]	1,7 - 3,1	2,1 - 4,0
Driftstryck [bar]	1,5 - 5,0
Inlopps-/utloppsdiameter ["]	1
Avloppsdiameter [mm]	∅12
Mått [mm]	500x222x505	530x360x810
Vikt [kg] (utan salt)	10,9	41,3
Omgivningstemperatur [°C]	1-39

Parameterbeskrivning	Parametervärde
Produktnamn	Vattenavhärdare
Modell	UNI_WS_1000B
Märkspänning [V~] / Frekvens [Hz]	230/50
Hartstankkapacitet [l]	12
Hartstanktyp	1017
Flödeshastighet [m3/h]	0,1-2,61
Drifttryck [bar]	1,5-4,5
Inlopps-/utloppsdiameter ["]	1"
Avloppsdiameter [mm]	∅ 14
Mått [mm]	345x550x655
Vikt [kg] (utan salt)	22
Omgivningstemperatur [°C]	5-38

2. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och

möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

2.1. Förklaring av symbolerna

Ikon	Beskrivning
	Produkten uppfyller de relevanta säkerhetsstandarderna.
	Läs instruktionerna före användning.
	Produkten måste återvinnas.
	VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.(allmän varningssymbol)
	UPPMÄRKSAMHET! Varning för elektrisk stöt!

OBSERVERA! ILLUSTRATIONERNA I DENNA BRUKSANVISNING ÄR ENDAST AVSEDDA SOM REFERENS OCH VISSA DETALJER KAN SKILJA SIG FRÅN DEN FAKTISKA PRODUKTEN.

3. Användningssäkerhet

OBS! LÄS ALLA SÄKERHETSVARNINGAR OCH ALLA INSTRUKTIONER. OM VARNINGARNA OCH INSTRUKTIONERNA INTE FÖLJS KAN DET LEDA TILL ELEKTRISKA STÖTAR, BRAND OCH/ELLER ALLVARLIGA PERSONSKADOR ELLER TILL OCH MED DÖDSFALL.

Termerna "enhet" eller "produkt" används i varningar och instruktioner för att hänvisa till:

Vattenavhärdare

3.1. Elsäkerhet

a) Stickproppen måste passa i eluttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar.
b) Undvik att röra vid jordade element som rör, värmeelement, pannor och kylskåp. Det finns en ökad risk för elektriska stötar om den jordade apparaten utsätts för regn, kommer i direkt kontakt med en våt yta eller används i en fuktig miljö. Vatten som tränger in i apparaten ökar risken för skador på apparaten och för elektriska stötar.

c) Vidrör inte apparaten med våta eller fuktiga händer.
d) Använd kabeln endast för det avsedda ändamålet. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
e) Om det inte går att undvika att använda apparaten i en fuktig miljö bör en jordfelsbrytare (JFB) användas. Användning av en jordfelsbrytare (JFB) minskar risken för elektriska stötar.
f) Använd inte apparaten om strömsladden är skadad eller visar tydliga tecken på slitage. En skadad strömkabel ska bytas ut av en behörig elektriker eller tillverkarens servicecenter.
g) För att undvika elektriska stötar, sänk inte ner sladden, stickproppen eller apparaten i vatten eller andra vätskor. Använd inte apparaten på våta ytor.
h) Förhindra att apparaten blir våt. Risk för elektrisk stöt!
i) Elkabeln som ansluts till apparaten måste vara ordentligt jordad och motsvara de tekniska uppgifterna på produktetiketten.

3.2. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka i förväg, var försiktig, uppmärksam på vad som händer och använd sunt förnuft när du arbetar med apparaten.

b) Använd inte apparaten i en potentiellt explosiv miljö, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser.

c) Om du upptäcker skador eller oregelbunden/felaktig funktion ska du omedelbart stänga av apparaten och rapportera detta till en överordnad utan dröjsmål.

d) Om du är osäker på om apparaten fungerar korrekt eller om du upptäcker skador, kontakta tillverkarens servicecenter.

e) Endast tillverkarens servicecenter får utföra reparationer på apparaten. Försök inte utföra reparationer på egen hand!

f) Vid brand, använd en pulver- eller kolsyresläckare (CO₂) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.

g) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.

h) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.

i) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
j) Håll apparaten borta från barn och djur.
k) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

KOM IHÅG! SKYDDA BARN OCH ANDRA PERSONER SOM BEFINNER SIG I NÄRHETEN NÄR DU ANVÄNDER APPARATEN.

3.3. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Maskinen är inte konstruerad för att hanteras av personer (inklusive barn) med nedsatta mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller såvida de inte har fått instruktioner om hur maskinen ska användas.
c) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
d) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.

3.4. Säker användning av apparaten

a) Koppla bort apparaten från strömförsörjningen innan justering, rengöring och underhåll påbörjas. En sådan förebyggande åtgärd minskar risken för oavsiktlig aktivering.

b) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.

c) Håll apparaten i perfekt tekniskt skick. Kontrollera före varje användning att inga allmänna skador föreligger, och kontrollera särskilt att rörliga komponenter inte har spruckna eller trasiga delar eller element, och att inga andra förhållanden föreligger som kan påverka en säker drift av apparaten. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.

d) Förvara apparaten utom räckhåll för barn.

e) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.

f) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.

g) Vid transporten och hanteringen av apparaten mellan lagringsplatsen och destinationen, följ de arbetshälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där apparaten kommer att användas.
h) Apparaten får inte flyttas, justeras eller roteras under arbetets gång.
i) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.
j) Enheten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan övervakning av en vuxen person.
k) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
I) Håll apparaten borta från eld- och värmekällor.
m) Under transport, installation och användning av denna produkt, luta inte enheten eftersom det kan leda till skador.
n) Under regenerering kommer vattnet som tillförs enheten INTE att avhärdas. Det rekommenderas INTE att använda vatten under regenerering eftersom det kommer att ha en negativ effekt på regenereringsresultatet.
o) Om enheten har varit avstängd under en längre tid, aktivera regeneringscykeln och skruva loss kranen några minuter innan normal drift av enheten påbörjas;
p) Koppla bort från Strömförsörjningen kan ändra enhetens inställningar. Kontrollera enhetens klocka och andra parametrar efter varje strömavbrott.
q) Om vattnets hårdhet ändras avsevärt bör den justeras i användarinställningsmenyn.
r) Varmt vatten kan orsaka allvarliga skador på enheten. Vid användning av en panna/varmvattenberedare, se till att den totala längden på rören som förbinder avhärdaren och pannan/varmvattenberedaren är minst 3 meter. Om den erforderliga rörlängden inte kan uppnås rekommenderas att installera en backventil mellan filtret och pannan/varmvattenberedaren.
s) Inloppsvattentrycket måste variera mellan 1,5 och 5 bar. Negativt vattentryck är inte tillåtet.
t) Det är förbjudet att använda kemikalier på enhetens inlopp och utlopp.
u) Låt inte enheten frysa.

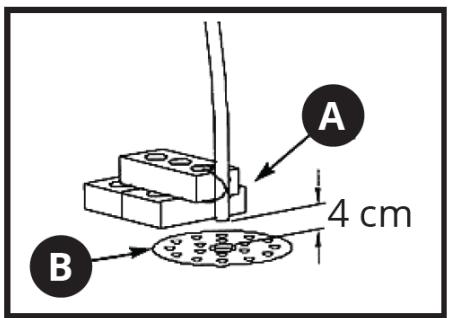

v) Se till att det finns ett vattenavlopp i golvet nära enheten vid läckage.

A- Spillrör

B- Golvavlopp

w) Utsätt inte produkten för mekaniskt tryck.

x) Utsätt inte enheten för direkt solljus.

y) Använd endast regeneringssalt i tablettform.

z) Använd endast teflontejp för att täta rör och anslutningar.

aa) Anslut enheten till strömförsörjningen endast efter att alla åtgärder relaterade till vatteninstallationen har slutförts.
bb) Flytta inte enheten med hjälp av slangar, ventiler, anslutningar eller andra känsliga delar av regulatorn.

OBS! TROTS DEN SÄKRA KONSTRUKTIONEN AV APPARATEN OCH DESS SKYDDSFUNKTIONER, OCH TROTS ANVÄNDNINGEN AV YTTERLIGARE ELEMENT SOM SKYDDAR ANVÄNDAREN, FINNS DET FORTFARANDE EN LITEN RISK FÖR OLYCKA ELLER SKADA VID ANVÄNDNING AV APPARATEN. VAR HELA TIDEN UPPMÄRKSAM OCH ANVÄND SUNT FÖRNUFT NÄR DU ANVÄNDER APPARATEN.

4. Riktlinjer för användning

Enheten är avsedd för att avhärda vatten i vattenförsörjningssystem. Produkten är avsedd för privata hushåll såväl som för företag som restauranger, barer eller hotell.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

4.1. Beskrivning av apparaten

Avhärdningsrör

8) 1" BSPT-gängad anslutning

4.2. Användning av apparaten

VARNING: Regulatorerna drivs av en elektrisk krets. Några av de programmerade parametrarna kommer att gå förlorade på grund av strömavbrott som varar längre än 48 timmar och då kommer enheten att utföra regenereringsprocessen vid fel tidpunkt.

Kontrollera enhetens klocka efter varje strömavbrott.

Driftcykel:

• IN SERV.: Vattenrening. Vatten flödar in genom styrenheten, flödar genom en avlagring (harts) och flödar ut till vattenförsörjningssystemet.
• BACKWASH: Backspolning - Vatten sköljer och markbehandlar avlagringarna och går sedan till avloppssystemet. Detta steg är nödvändigt före regenerering.
• KALTLAKE OCH LÅNGSAM SKÖLJNING: Regenerering - Saltlösning och långsam sköljning. Vattenflödet genom ett kontrollhuvud gör att saltlösningen sugs in, vilket regenererar avlagringens mjukgörande kapacitet. Under regenereringen dräneras

vattnet bort till avloppssystemet. Efter att all saltlösning har sugits in sköljs jonbytesavlagringen långsamt med vatten

• SNABBSKÖLJNING: Snabb sköljning av avlagringen från saltlösningsrester. Efter att ha flödat genom avlagringen leds vattnet till avloppssystemet.
• PÄFYLLNING: Häll vatten i salttanken för att förbereda saltlösningen för nästa regenerering.

Under regenereringen av avlagringen är det inte möjligt att ta upp råvatten. Enheten stänger av vattentillförseln under regenerering

4.2.1. Användning

Enheten bör installeras och förberedas för användning av en kvalificerad person. Inga ytterligare steg är nödvändiga så länge strömförsörjningen upprätthålls hela tiden och det finns tillräcklig mängd salt i saltlaketanken. Tre vattentillförselportar (inlopp, utlopp, avlopp) och strömförsörjning krävs för installationen.

4.2.2. Första starten

WARNING: Regenerering av avlagringar krävs före första användningen.

1) Ställ in regulatorn på backspolningsläge och öppna sedan långsamt vatteninloppsventilen till cirka ¼. Vatten kommer att flöda in i hartstanken (om ventilen öppnas för snabbt eller för mycket kan hartset sköljas ur). När all luft har tagits bort från tanken (vatten börjar flöda jämnt från avloppet), öppna huvudtillförselventilen helt.
2) Töm vattnet tills det är klart.
3) Stäng av vattentillförseln och låt enheten stå i cirka fem minuter för att få ut luften i tanken.
4) Starta regenereringscykeln manuellt efter att hartstanken har fyllts för att hålla vatten i saltbehållaren.
5) Fyll saltbehållaren med salt. Saltnivån bör vara högre än vattennivån.

4.2.3. Bypass-system

Det rekommenderas att installera ett bypass-system för att säkerställa vattenförsörjningen i speciella fall, såsom vid avhärdarhaveri, underhåll etc.

Bypassventilen används när enheten behöver reparation eller underhåll. Den möjliggör vattenförsörjning under dessa operationer.

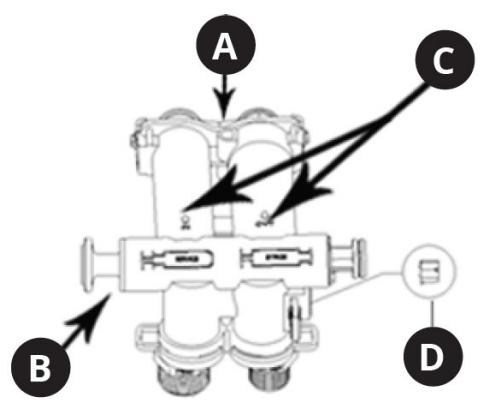

Bypass-läge Position för avhärdat vatten

A- Flödesmätarport
B- Bypass-kolvstång

C- Inlopps- och utloppsmarkeringar

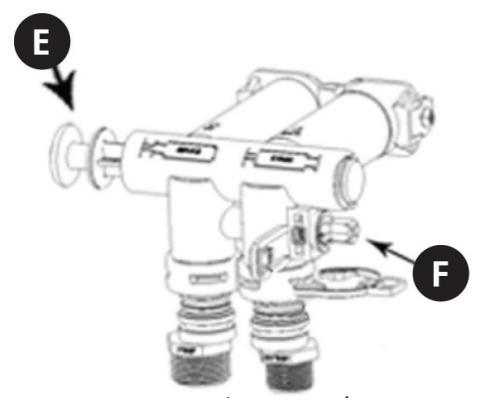

D- Vred för vattenhärdhet Position för avhärdat vatten

E- Bypass-kolvstång

F- Inloppsventilens mutter

2) Installationsanvisning för bypassventil

Modell UNI_WATERSOFTENER_1500, UNI_WATERSOFTENER_750, UNI_WATERSOFTENER_500

Steg	Illustrationer
1. Ta ut de två skruvarna, två brickorna, två klämmorna och inlopps- och utloppsanslutningarna ur tillbehörsbehållaren.
2. Sätt i bypassventilen i ventilanslutningen.
3. Placera brickan för att ansluta bypassventilen och kontakten.
4. Dra åt skruvarna genom att fixera brickorna på höger och vänster sida.
5. Sätt i inlopps- och utloppsanslutningarna i bypassventilen.
6. Sätt i klämmorna i bypassventilen och fäst dem med inlopps- och utloppsanslutningarna.
7. Sätt i flödesmätaren i flödesmätarsätet.

Modell UNI_WATERSOFTENER_3500

Steg	Illustrationer
1. Använd en skruvmejsel för att ta bort de två skruvarna på baksidan av enhetens lock.
2. Lyft locket (var försiktig så att du inte skadar displaykabeln).
3. Ta ut alla föremål som visas på bilden ur tillbehörslåda.
4. Sätt i turbinen, turbinpositioneraren och ventilanslutningen i rätt ordning.
5. Placera den monterade bypassventilen i ventilanslutningen.
6. Placera brickan för att ansluta bypassventilen och kontakten.
7. Använd en skruvmejsel för att dra åt höger och vänster brickor.
8. Sätt i inlopps- och utloppsanslutningarna i bypassventilen.
9. Sätt i bypassventilens klämmor och fäst dem med inlopps- och utloppsanslutningarna.
10. Sätt i flödesmätaren i flödesmätarsätet.

4.2.4. Flödesregulator för köldbärarvätska (BLFC)

A- Snabbkoppling

B- Element 1
C- Element 2
D- Element 3
E- Köldbärarport

WARNING: Änden på element 3 måste först föras in i köldbärarporten.

4.2.5. Installation av vattenröret med en 3/4" eller 1" BSP-mässingsmutter och gummipackning

OBS: DRA INTE DRAG UT mässingskopplingen för hårt. Detta kan skada gångorna eller orsaka sprickor i materialet.

1) Rekommenderat vridmoment (med gummipackning)

• Typiskt område: 20–35 Nm
• Säkrare/lågspänningsområde: 20–25 Nm
• Max: överskrid inte 40 Nm

a) Dra åt muttern för hand tills packningen sitter helt. Använd teflontejp för att undvika vattenläckage vid gängad rörinstallation.

b) Använd en momentnyckel och dra åt gradvis i 2–3 steg (t.ex. 50 % → 80 % → 100 % av målmomentet).
c) Utför ett tryck-/läckagetest vid arbetstryck (eller något över).

- Om det finns ett litet läckage, öka vridmomentet i små steg (≈ 5 Nm varje gång), men överskrid inte säkerhetsgränsen.

d) Undvik att dra åt hela vägen i ett steg – detta riskerar att krossa eller deformera packningen.
e) Efter installationen rekommenderas att kontrollera skarven efter den första tryckcykeln för att säkerställa att den inte har lossnat eller börjat läcka.

4.2.6. Kontrollpanel

A- Visning
B- "SELECT"-knapp (välj)
C- "ESC"-knapp (avsluta)
D- "UPP"-knapp (upp)
E- "NER"-knapp (ner)

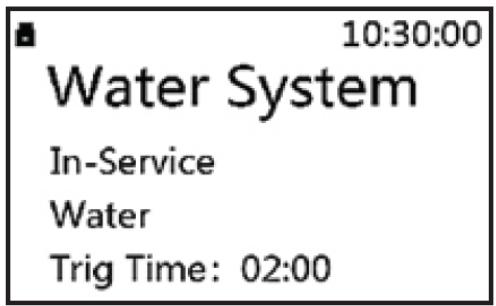

1) Visning

a) I serviceläge växlar skärmen mellan följande bilder var tredje sekund:

- Systemeffektivitet för avlagringsregenerering, t.ex. 2,00 m ³ .

- Tillfällig vattenflödeshastighet, t.ex. 1,00 m ³ /h.

• Regenereringsstarttid, t.ex. 02:00

OBS: Aktuell tid visas i det övre högra hörnet, t.ex. 10:30:00

b) När enheten är i drift i andra lägen visas följande meddelanden:

Driftstatus	Displaymeddelande	Beskrivning
Backspolning	10:30:00Water SystemBack Washing...Left : 2Min	Information om återstående sköljtid visas, t.ex. 2 min.
Saltlösning och långsam sköljning	10:30:00Water SystemBrine & Slow Rinse...Down-FlowLeft : 30Min	Information om återstående tid till slutet av processen visas, t.ex. 30 min.
Saltlösningspåfyllning	10:30:00Water SystemRefilling...Left : 5Min	Information om återstående tid tills processen är slut visas, t.ex. 5 min.
Snabbspolning	10:30:00Water SystemFast Rinsing...Left : 3Min	Information om återstående tid tills processen är slut visas, t.ex. 3 min.
Motorn fungerar	Motor Running...	Information om växling mellan driftsprocesser.
Tangenter blockerade	Key LockedPress √8∧ key for5 seconds to unlook	Tryck på "UPP"-knappen, sedan på "NER"-knappen och håll dem båda nedtryckta i cirka 5 sekunder för att låsa upp tangenterna.

Styrenhetsfel

System Maintenance!** Error 1 **

När detta meddelande visas, kontakta tillverkarens service.

2) "VÄLJ"-knapp

a) Tryck på "VÄLJ"-knappen för att öppna menyn. Använd "UPP"- och "NER"-knapparna för att ändra position i listan.
b) Efter att ha öppnat menyn och valt parametern, tryck på "VÄLJ"-knappen igen för att välja den parameter som ska ställas in. Parametern börjar blinka.
c) Efter att ha ställt in parametern, tryck på "VÄLJ"-knappen, och enheten avger en ljudsignal som bekräftar att de inmatade uppgifterna har godkänts. Displayen återgår till sitt ursprungliga tillstånd.

3) "ESC"-knapp

a) Tryck på "ESC"-knappen när menyläget är inaktivt för att stoppa det aktuella driftläget och omedelbart gå vidare till nästa. Med den här knappen kan du styra systemet manuellt.
b) Om du trycker på knappen "ESC" medan menyläget är aktivt, går du tillbaka till inställningsmenyn.
c) Om du trycker på knappen "ESC" medan du anger inställningarna, går du tillbaka till inställningsnivån (den parameter som ställs in sparas inte).

4) Knapparna "UPP" och "NER

a) Knappen används för att ändra position i listan och ändra parametrar.
b) Genom att trycka på knapparna samtidigt i 5 sekunder låses knapparna upp.

5) Övrig information

a) Tiden visas i 24-timmarsläge.
b) Flödesintensitetsenhet: m³
c) När displayen visar betyder det att knapparna är låsta.
d) Genom att trycka och hålla ner knappen "UPP" eller "NER" ändras parametern kontinuerligt (ökar eller minskar) tills knappen släpps.

4.2.7. Styrenhetsinställningar

1) Användarinställningar

Efter att du har låst upp knapparna trycker du på knappen "Välj" för att öppna menyn.

Set 12/24 Hour Clock

Set Clock

Set gal/m³/L

Set Regen Time

Set Resin Vol.

Set Water Hardness

Set Regen Ratio

Set Backwash

Set Brine

Set Refill

Set Fast Rinse

Set Regen Day

Water Used Today

Average Water Used

a) Inställning av klockformat (Ställ in 12/24-timmarsklocka)

b) Klockinställning (Ställ in klocka)

c) Inställning av volymenhet (Ställ in gal/m³/L)

d) Inställning av tid då regenereringen startar (Ställ in regeneringstid)

e) Inställning av hartsvolym (Ställ in hartsvolym)

WARNING: Värdet 008 ges som ett exempel. Ändra inte parametern eftersom det kan orsaka felaktig funktion hos enheten.

f) Inställning av vattenhårdhet (Set Water Hardness)

g) Inställning av värdefaktorn för regenerering av saltlakehartset (Set Regen Ratio)

Set Regen Ratio 0.65

h) Inställning av backspolning (Set Backwash)

Set Backwash 02:00 (Min:Sec)

i) Inställning av saltlaketid (Set Brine)

Set Brine 30:00 (Min:Sec)

j) Inställning av påfyllning av saltlake (Set Refill)

Set Refill 05:00 (Min:Sec)

k) Inställning av snabb sköljning (Set Fast Rinse)

Set Fast Rinse 03:00 (Min:Sec)

I) Inställning av regenereringstid (Set Regen Day)

Tillfällig - efter lämpligt antal dagar. Det rekommenderas att lämna standardinställningen, dvs. 30 dagar.

Set Regen Day 30 Days

m) Vattenförbrukningsräknare för varje dag (Water Used Today)

Water Used Today 1.00 m ³

n) Genomsnittlig vattenförbrukningsräknare. (Average Water Used)

Average Water Used 5.00 m ³

2) Systeminställningsmeny

Efter att ha slagit på enheten, medan ventiltypen visas (t.ex. ASD2), tryck på knapparna "ESC" och "DOWN" för att visa systeminställningsmenyn.

Set Language Set Mode Set Valve Type Set Work Mode

WARNING: Värdet på dessa parametrar har ställts in av tillverkaren. Ändra inte fabriksinställningarna, eftersom det kan påverka enhetens funktion.

a) Inställning av menyspråk (Ställ in språk)

Set Language

©English

○中文

○Spanish

b) Ställa in läge: Renare/Mjukgörare (Ställ in läge)

Set Mode

○Purifier

© Softener

c) Ställa in ventiltyp (Ställ in ventiltyp)

Set Valve Type

©ASD2

○ASD4

○ASD10 ↓

WARNING: Ändra inte parametern, annars fungerar inte ventilen korrekt.

d) Inställning av driftläge (Ställ in arbetsläge)

Set Work Mode

○A-01

○A-02

◎A-03

○A-04

○A-05

○A-06

Driftläge	Typ	Beskrivning
A-01	Flödesmätare fördröjd start	Om den tillgängliga mängden processvatten sjunker till noll startar regenereringen enligt användarinställningarna (se föregående punkt).
A-02	Flödesmätare omedelbar start	Om den tillgängliga mängden processvatten sjunker till noll startar regenereringen omedelbart.
A-03	Intelligent flödesmätare fördröjd start	Systemet beräknar kapaciteten baserat på mängden harts, råvattnets hårdhet och regeneringshastigheten. Om den tillgängliga mängden processvatten sjunker till noll startar regenereringen enligt den tid som användaren ställt in.
A-04	Intelligent flödesmätare omedelbar start	Systemet beräknar kapaciteten baserat på mängden harts, råvattnets hårdhet och regeneringshastigheten. Om den tillgängliga mängden processvatten sjunker till noll startar regenereringen omedelbart.
A-05	Fördröjd start av flödesmätare: en dags fördröjning	Systemet startar regenereringen efter att det antal dagar som användaren ställt in i menyalternativet "Ställ in regeneringsdag" har gått.
A-06	Flödesmätaren startar omedelbart efter en viss tid.	Systemet börjar regenerera efter att tiden som ställts in i menyalternativet "Ställ in regeneringstid" har löpt ut.

e) Inställning av utsignal (Set Output Signal)

WARNING: Värdet på dessa parametrar har ställts in av tillverkaren. Ändra inte fabriksinställningarna, eftersom det kan påverka enhetens funktion.

4.2.8. Manuell start av regenereringsprocessen

I serviceläge, tryck på "ESC"-knappen, du kommer att höra ljudet av en fungerande motor. Displayen visar:

Motor Running ...

Efter några sekunder visar displayen:

10:30:00 Water System Back Washing... Left : 2Min

Om det är nödvändigt att slutföra proceduren, tryck på "ESC"-knappen. Enheten går omedelbart till nästa driftläge. Om ESC-knappen inte trycks ner, kommer systemet att gå igenom regenereringsprocessen.

De återstående stegen i regenereringsprocessen kan ses i följande lista:

Efter att regenereringsprocessen är klar återgår avhärdaren till ett normalt driftläge (serviceläge).

4.3. Rengöring och underhåll

4.3.1. Allmänna instruktioner

a) Dra ut stickproppen och låt apparaten svalna helt före varje rengöring, justering eller byte av tillbehör, eller om apparaten inte används.

b) Koppla alltid ur apparaten innan du rengör den eller lägger undan den.
c) Använd endast milda, livsmedelssäkra rengöringsmedel för att tvätta apparaten.
d) Efter att apparaten har rengjorts ska alla delar torkats helt innan den används igen.
e) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
f) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
g) Apparaten måste inspekteras regelbundet för att kontrollera dess tekniska effektivitet och upptäcka eventuella skador.
h) Använd en mjuk trasa för rengöring.

4.3.2. Avfallshantering av använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
