Znamka	BOSCH
Model	AMW 10 HS
Vrsta izdelka	Obrezovalna glava za živo mejo na palici za pogonsko enoto AMW 10
Dolžina reza	430 mm
Razmik med zobmi	15 mm
Teža (brez pogonske enote)	2,25 kg
Napajanje	Preko pogonske enote AMW 10 (električno omrežje)
Raven zvočnega tlaka	80,5 dB(A)
Zajamčena raven zvočne moči	103 dB(A)
Vibracije (emisijska vrednost)	2,5 m/s²
Uporaba	Obrezovanje in rezanje živih mej ter grmovja v domačih vrtovih
Varnost	Obvezno nošenje rokavic, očal in zaščite sluha; varnostna razdalja 10 m od električnih kablov
Vzdrževanje	Po vsaki uporabi očistite in namažite nosilno palico rezila; preverite zategnjenost vijakov
Rezervni deli	Uporabljajte izključno originalne dele Bosch
Servis po prodaji Francija	Servis za stranke Bosch: 0811 360 122 (lokalna cena)
Skladiščenje	Na suhem in zaprtem mestu, izven dosega otrok
Združljivost	Samo s pogonsko enoto AMW 10
Številka artikla	0 600 8A3 A.. (glejte nazivno ploščico)

Pogosto zastavljena vprašanja - AMW 10 HS BOSCH

Katero varnostno opremo nositi pri uporabi obrezovalnika živih mej?

Vedno nosite varnostna očala, zaščito sluha, zaščitne rokavice in zaprte čevlje z dolgimi hlačami. Nikoli ne delajte bosih nog ali v sandalih.

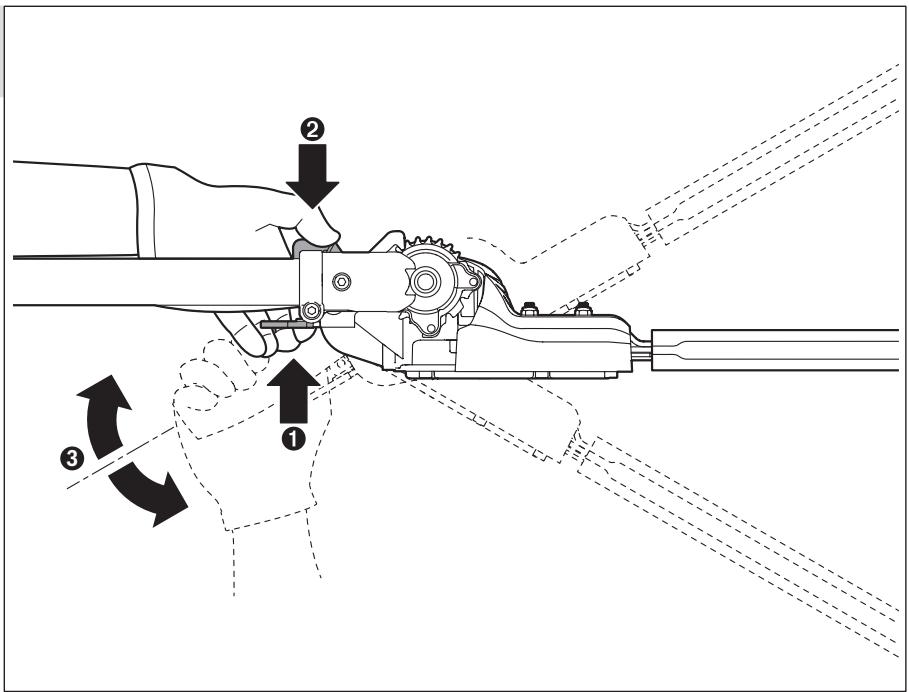

Kako nastaviti delovni kot obrezovalnika živih mej?

Za nastavitev kota nosilne palice rezila zrahljajte nastavitvene vzvode, postavite glavo pod želenim kotom, nato preverite, da sta oba vzvoda pravilno zaskočena, preden uporabite orodje.

Kaj storiti, če motor deluje, a se rezila ne premikajo?

Preverite, ali je priključek Multitool pravilno priključen na pogonsko enoto AMW 10. Če težava vztraja, se obrnite na servis.

Kako preprečiti pregrevanje rezil?

Rezila se lahko pregrejejo, če so topa, odkrušena ali slabo namazana. Po potrebi nabrusite nosilno palico rezila in redno nanašajte olje za mazanje (ref. 1 609 200 399) za zmanjšanje trenja.

Kakšna je varnostna razdalja do električnih kablov?

Ohranite razdaljo najmanj 10 metrov od vseh napajalnih ali telefonskih kablov, saj so pod visoko napetostjo in predstavljajo tveganje električnega udara.

Ali lahko uporabljam obrezovalnik živih mej brez pogonske enote AMW 10?

Ne, to orodje je zasnovano izključno za uporabo z Boschovo pogonsko enoto AMW 10. Uporaba z drugim motorjem lahko poškoduje orodje ali povzroči poškodbe.

Kako vzdrževati rezila po uporabi?

Po vsaki uporabi očistite rezila in nanesite vzdrževalni sprej ali olje za mazanje. Preverite, da so vsi vijaki zategnjeni, in orodje shranite na suhem mestu.

Kakšna je raven hrupa obrezovalnika živih mej?

Raven zvočnega tlaka je 80,5 dB(A), zajamčena raven zvočne moči pa 103 dB(A). Priporočljiva je uporaba zaščite sluha.

Kje najdem številko artikla svojega orodja?

10-mestna številka artikla je na nazivni ploščici vrtnega orodja. Potrebna je za naročanje rezervnih delov ali tehnično pomoč.

Kako odstraniti orodje ob koncu življenjske dobe?

Orodja ne odvrzite med gospodinjske odpadke. V skladu z evropsko direktivo 2002/96/ES ga odnesite na zbirališče odpadkov električne in elektronske opreme za recikliranje.

NAVODILA ZA UPORABO AMW 10 HS BOSCH

Splošno opozorilo na nevarnost.

Preberite si to navodilo za obratovanje.

Ne dotikajte se. Po intenzivni uporabi skarij zaŽivo.mejo so lahko deli vroci.

Preden zeilite opraviti nastavitve na napravi ali pa vtno orodje ocistiti ali ce se je zamotal kabel ali cemorate vtno orodje le za kratek cas pustiti brenz nadozora, morate vtno orodje izklopiti potegniti omreznvi vtic iz vticnic.

Nosite zašćtna očala.

Nosite zašcito sluha.

Vrtnega orodja ne uporabljaje, ko dezije in ga ne izpostavljaje dezju.

Nikoli se ne dotikajte tokovnega ali telefonskega kabla. Takšni vodniki so pod visoko napetostjo. Obstaja akutna nevarnost elektricnega udara. Upoštevajte najmanj minimalno razdaljo 10 m.

Splošna varnostna navodila za elektrčna orodja

WARNING

Preberite vsa varnostna opozorila in navodila. Zamujene dolznosti pri

upostevanju varnostnih navodil in napotkov lahko povzrocijo elektricni udar, pozar in/ali teze spo skodbe.

Shranite vsa varnostna navodila in napotke za prihodnost.

Pred uporabo preverite elektoenergetski oskrbovalni vodnik oz. podaljiševalni kabel glede na poškodbe ali znake staranja. Takoj izvlecite omrežni vtic iz vticičnice v primuru, Če se kabel med delom poškoduje. NE DOTIKAJTE SE POŠKODOVANEKA KABLA PRED IZVLEKOM OMREŽNEGA VTICA. Če je kabel poškodovan ali obrajlen, vrtnega orodja ne uporabljaje.
Ce je nujno priklučni vodnik nadomestiti, potem mora to izvesti proizvajalec, njegov pooblasčeni servis ali za to kvalificirana oseba, saj takto preprečite ogrožanje varnosti.
Pri uporabi dnevno vizualno preverjate obstoj signifikantnih pomankljivosti. To vizualno kontrlo morate prav takoto opraviti, cte ste pustili vtro no orodje pasti na tla ali cje be bilozpostavljeno obcutnemu udaru.
Za povecanje varnosti vam priporocamo, da uporabite FI-stikalo (RCD) z okvarnim tokom maks. 30mA . To FI-stikalo morate pred vsako uporabo preveriti.
Poskrbite za to, da bodo prezračevalne zareze vselej brez skodljivih ostankov.
Prav takupoostevajte vsa varnostna navodila in napotke,ki so navedena v navodilu za uporabo pogonske enote.

Varnostna opozorila za škarje zaŽivo.Mejo

Poskrbite, da bodo vsi deli telesa varno oddaljeni od rezilnih nozev. Med delovanjem nozev ne poskušajte odstranjevati rezalega materiala in prav takne poskušajte držati materiala, ki ga nameravate

F016L70916|(25.6.12)

Bosch Power Tools

Slovensko 75

odrezati. Zagozdeni rezalni material odstranite le pri izklopljen napravi in ko ste izvlekli omreznvi tvc. Le trenutek nepazljivosti pri uporabi skarij za zivo mejo lahko privede do tezkih poskodb.

Škarje za grmičevje prenašajte za ročaj, nož mora pri tem mirovati. Pri transportiranju in pred shranjevanjem morate na škarje za grmičevje vedno namestiti zašcitno Pokrov. Skrbno rokovanje z napravo zmanja nevarnost poškodb, ki bi nastale zaradi noža.
Elektricno orodje smete med delom drzati le na izoliranih rocajih, saj lahko pride do dotika rezila s skritimi napeljavami toka ali lastnim omreznim kablom. Stik rezica n napeljavo, ki je pod napetostjo, lahko povrozci, da so posledici no tudi kovski deli naprave pod napetostjo in to vodi do elektricnega udara.
Poskrbite, da bo kabel oddaljen od območja rezanja. Med delovnim postopkom se lahko kabel prekrije z grmovjem in rezilo ga lahko nepričakovano prereže.

Dodatna opozorila

Ta naprava ni namenjena za uporabo s strani oseb (vklučno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen, Če jih nadzoruje oseba, k je odgovorna za varnost ali pa Če dobijo s strani te odgovorne osebe navodila, kako se mora ta naprava uporabljati. Nadzorujte otreke in s tem zagotovite, da se ne igražo z napravo.
Nikoli ne dovolite otrokom ali osebam, ki se s temi navodili niso seznanile, da bi uporabljale te skarje za zivo mejo. Nacionalni predpisi morebiti omejujejo starost uporabnika. Kadar skarje za zivo mejo niso v uporabi, jih hranite izven dosegao otrok.

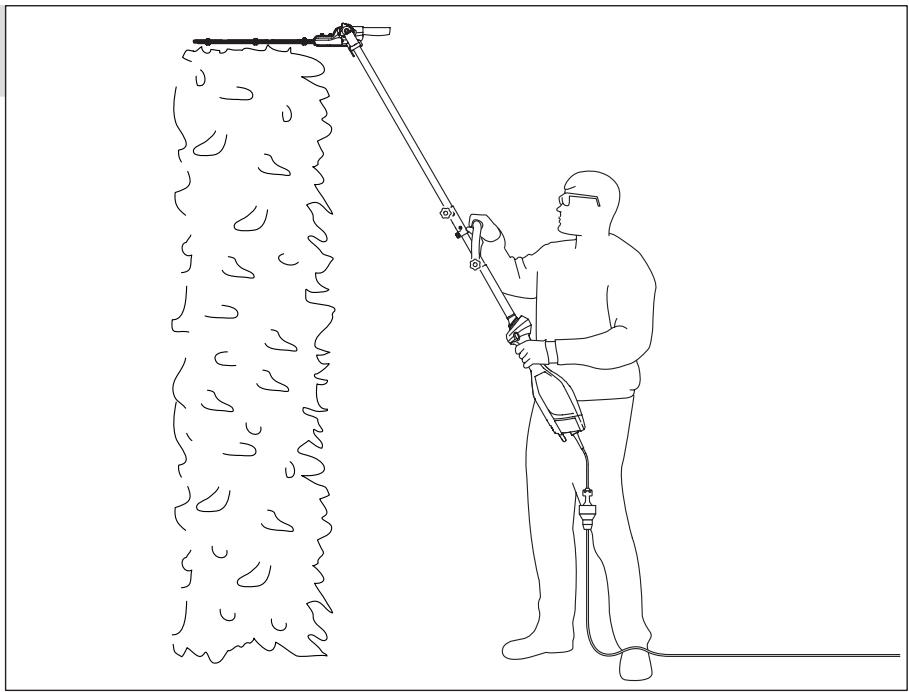

Medtem ko delate, trdno drzite elektricno orodje z obema rokama in poskrbite za varno stojisije. Elektricno orodje bo bolj vodljivo, Če ga boste držali z obema rokama.
Pred odlaganjem elektricega orodja počakajte, da se le to popolnama ustavi.
Med obratovanjem se v okolici 3 metrov ne smejo zadrževati osebe aliŽivali. Uporabnik naprave je v delovnem območuju odgovoren za tretje osebe.
Škarij za zivo mejo nikoli ne primite za prečko z noži.
Nikoli ne dovolite otrokom ali osebam, ki se s temi navodili niso seznanile, da bi uporabljale te skarje za zivo mejo. Nacionalni predpis i morebiti omejujejo starost uporabnika.
Nikoli ne uporabljate škarij zaŽivo.Mejo,ko se v neposredni blizini nahajajo osebe, Še posebej otroci ali pa domačeŽivali.
Za nezgode ali skodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.
Ne uporabljate skarij za zivo mejo, ko ste bosi ali zo odprtimi sandali. Nosite le fiksno obutev in dolge hlace. Priporocamo noosenje trdih rokavic, nezdrsljve obutve in zašcitnih ocal. Ne nosite ohlapnih oblacil ali nakita, ki bi se lahko zapletel v premikajce se dele.

Skrbno preglejte zivo.Mejo,ki jo zelite obrezati in odstranite ziice in druge tujke.
Pred pricetkom uporabe preverite, ali so morda obrjeni ali po skodovani nozi, vijaki nozev ali drugi deli rezila. Nikoli ne delaje s po skodovanim ali mocono obrjenim rezilom.
Z uporabo skarij za zivo mejo morate biti dobro seznanjeni, da jih boste lahko v primeru sile takoj ustavili.

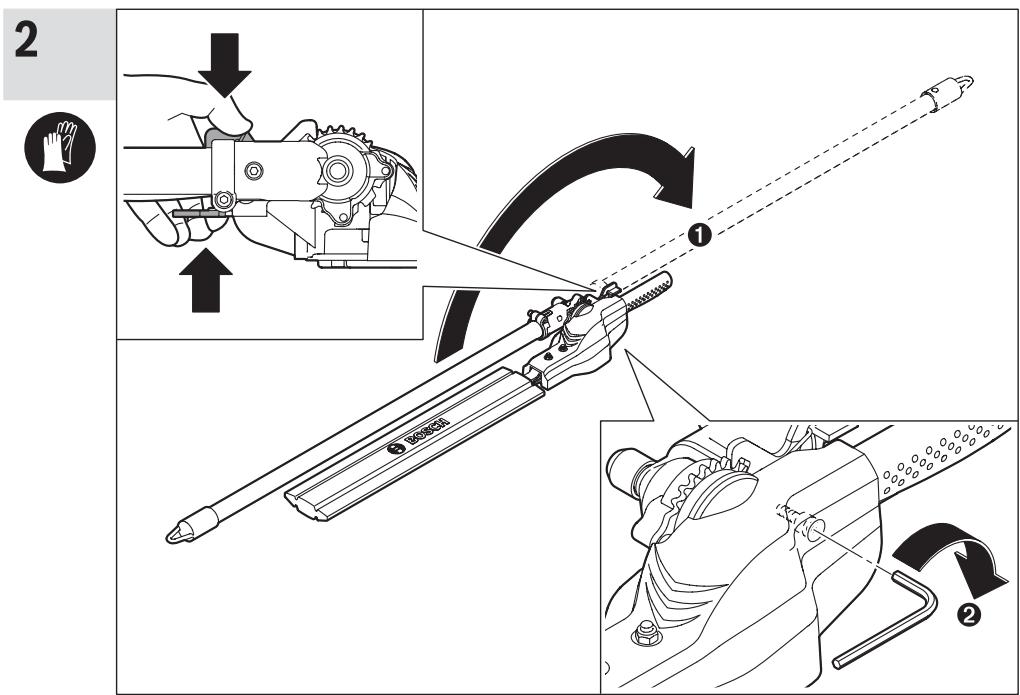

- Po nastavitvi delovnega kota morate preveriti, alsi sta oba nastavna droga varno zaskocila. Če ostane eden od nastavnih drogov odprt, se lahko zgodi, da se pri delu drugo aretiranje z vejo nehote sprosti in prečka z nozi pade navzdol.
Zivo mejo rezaje le pri dnevni svetlobi ali dobri umetni svetlobi.
Nikoli ne uporabljajte skarij za zivo mejo z okvarjenimi zašcitnimi prijavami ali takrat, ko zašcitne priprave niso montirane.
Zagotovite, da so pri uporabi skarij za zivo mejo montirani vsi prilozeni rocaji in zašcitne priprave. Nikoli ne poskusajte zagnati skarij za zivo mejo, ki so nepopolno montirane ali pa skarij z nedopustnimi modifikacijami.
Skarij za zivo mejo nikoli ne primite za zašcitno pripravo.
Pri uporabi skarij za zivo mejo morate vedno paziti na trdno stojisce ter vedno drzite ravnoteze, se posebej pri uporabi na stopnicah ali lestvah.
Zavedajte se svoje okolice in moznih trenutkov nevarnosti, ki jih medrezanjem meje morda ne slisihe.
Potegnite omrežni vtic iz vticnic v naslednjih primerih:
pred preverjanem, odstranitvijo blokade ali opravilih na skarjih za zivo mejo.
- po stiku tujkom. Preverite zivo mejo gledo na poskodbe in ce je potrebno, poskrbite za njihovo popravilo.
- Če škarje zaŽivo.Mejo pričnejo nenavadno vibrirati (preglejte takoj).

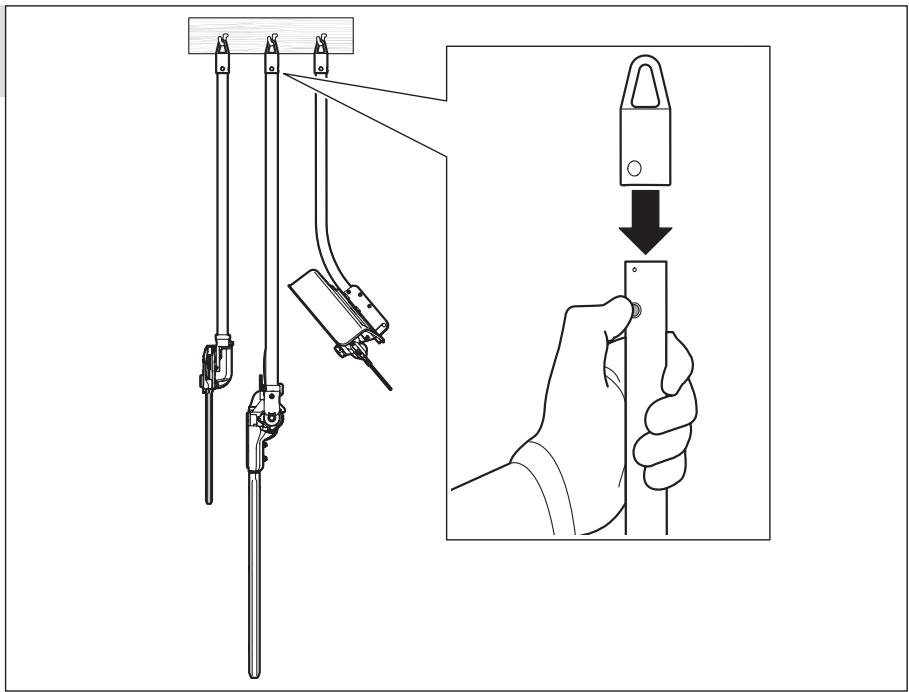

Skarje za zivo moyen hranite na suhem, visoko lezecem ali zaklenjenem mestu, ki ni dosegljivo otrokom.

Obrabljene ali poskodovane dele zaradi varnosti zamenjaje.
Ne poskusajte popravljati vrtnega orodja, razen ce imate ustrezno kvalifikaciono za to.

Vzdrževanje

Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na podrochu ostrih nozev.
Preverite vrtno orodje in zaradi varnosti nadomestite obrabljene ali poškodovane dele.
Pri shranjevanju vrtnega orodja morate precko z nozi vedno namazati z vzdrrzevalnim sprejem.
Prepricajte se, da bodo vse matrice, vsi sorniki in vijaki varno pritrjeni, le takto boste zagotovili varno delovn ostanje vrtnega orodja.
Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani v tovarni Bosch.

76 | Slovensko

Simboli

Naslednji simboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna interpretacija simbolov vampoma, da vrtno orodje lahko bolje in varneje uporabljate.

Simbol

Pomen

Nosite zašcitne rokavice

Nosite zašcitna očala.

Smer reakcije

Smer premikanja

Uporaba v skladu z namenom

Ta naprava se sme uporabljati izključno skupaj s pogonsko enoto AMW 10.

Vrtno orodje je namenjeno za rezanje in obrezovanjeŽivihojin grmov v hišnih in lubiteljskih vtovih.

Tehnicni podatki

Paličasti rezalnik zaŽivo.mejo		AMW HS
Številka artikla		0 600 8A3 A..
Dolžina reza	mm	430
Odprtina med zobmi	mm	15
Teža po EPTA-Procedure 01/2003
brez pogonske enote	kg	2,25
Serijska številka	glejetipsko tablico na vrtnem orodju
Upoštevajte številko izdelka na tipski tablici sesalnika. Trgovski nazivi posameznih vrtnih orodij so lahko razlčni.

Izjava o skladnosti C E

Izjavlamo pod izklučno odgovornostjo, da proizvod, ki je opisan pod razdelkom „Tehnični podatki“ ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60335 v skladu z določili Direktiv 2006/95/ES, 2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: garantirana zvočna moč hrupa 103 dB(A).

Kategorija izdelka: 25

Tehnicnakodumentaciona (2006/42/ES) pri:

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN ISO 10517.

Z A-ocenjeni nivo hrupa naprave znaša obicajno: nivo hrupa 80,5 dB(A); izmerjena moč hrupa 100,5 dB(A). Negotovost K = 2,5 dB.

Skupne vrednosti vibracij (vektorska vsota treh smeri):

emisija vrednost vibracij a_h = 2,5m / s^2 ,negotovost

K = 1m / s^2

Symptomi	Možen vzrok	Pomoč
Motor deluje, nozi mirujujo	Multitool-predložek ni pravilno priključen na pogonsko enoto	Preverite montažo
Noži se segrejejo	Topi noži	Prečka z noži se naj nabrusi
	Razpokani noži	Prečka z noži se naj nabrusi
	Preveliko trenje zaradi pomanjkljivega mazanja	Napršite z mazalnim oljem (1 609 200 399)

F016L70916|(25.6.12)

Bosch Power Tools

Hrvatski | 77

Servis in svetovanje

Pri vseh vprašanjij in narocilih nadomestnih delov morate nujno navesti desetmestno stevilko izdelka s tipske tablice vrtnega orodja.

Slovensko

Top Service d.o.o.

Celovska 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Vrtnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES Evropseka Parliamenta in Sveta o opdadni elektrichi n in elektronski opremi (OSEO) in njeni urensniciti v nacionalnem pravu se morajo elektricha in elektronka oprema, ki ni več v uporabi, loćeno zbirati ter okolju prijazno reciklirati.

Pridrzujemo si pravico do spremb.

Hrvatski

Upute za sigurnost

Nosite štiniki za sluh.

Vrtni uredaj ne koristiti na kiši niti izlagati kiši.

Nikada ne dodirujte elektriche ili

Izjava o uskladenosti

C

Izjavljumo uz puno odgovornost da je proizvod opisan u „Tehnicim podacima" uskladen sa sljedecim normama ili normativnim dokumentima: EN 60335 prema odredbama smjernica 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG.

2000/14/EG: Zajamčena razina učinka buke 103 dB(A).

Kategorija proizvoda: 25

Tehnička dokumentacija (2006/42/EZ) moze se dobiti kod: Bosch Lawn and Garden Ltd., PT-LG/ENS, Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
