NÁVOD NA OBSLUHU Skyfall Steinbach

Potrebné pomücky nedodávané se sprchou

Připrava stanovišťa prípojek. 54

Instalace 54

Sestaveni solarni sprchy 54

Instalace solarni sprchy 55

Naplneni nadrze 55

Obsluha 56

Příprava stanovistě a prípojek

Solárni sprcha je sestavena.

Instalace solarni sprchy

Otočný regulátor ve správnych polohach zacvakne „kliknutím".

050022 - otočné regulator

Upevnovacie skrutky pre sprchovú hlavicu
2 Inbusovy skrutkovy kl'uc
3 Hadicovy adaptor
4 Vyprázdnovacia krytka
5 Teflónový páš
6 Hadica
Tesniaci kruzok ručnej sprchy

8 Drziak ručnej sprchy
9 Ručná sprcha
10 Otočný regulator
Armatúra
12 Nádrž
Tesniace kruzky
14 Sprchová hlavica Námod na obsluhu (bez obrázkov)

Upevnovaci material (skrutky a hmozdinky pre vás podklad z kameña, betónu alebo dreva) alebo podlahový prvok Steinbach Outdoor

Volitel'ne dostupné

16 Podlahovy prvok Steinbach Outdoor vratane upevnovacieho materialu (c. vyr. 049028)

Obsah

Prelad. 2

Rozsah dodávky/časti vyrobku 77

Zlozenie solárnej sprechy 81

Používanie solárnej sprchy. 83

Cistenie 83

Demontáž 84

Vyhladávanie chyb. 84

Technické udaje 84

Náhradné diely. 85

Likvidácia 85

Likvidácia obalu 85

Likvidácia vyrobku 85

Vseobecné informácie

Precitajte si a uschovajte nadv od na obsluhu

Tento námov na obsluhu patrik tejto solárnej spreche (d'alej nazyvanej aj „vyrobok"). Obsahuje dóležité informácie o uvedeni do prevázký a obsluhe.

Skór, ako vyrobok použijete, si dokladne prečitajte námod na obsluhu, predovšetkým bezpečnostnéPokyny. Nedodržiavanie tohto námodu na obsluhu moze viest' k váznym zraneniam alebo škodám na vyrobku.

Návod na obsluhu uschovajte na dalsie použivanie. Ked postúpite vyroboktreej osobe, bezpodmienečne jej dodajte aj tento námod na obsluhu.

Správné použitie

Používajte výrobok iba tak, ako je popírané v tomto námode na obsluhu. Akékol'vek iné použitie sa chápe ako nesprávné použitie a moze mat' za následok vecné škody alebo dokonca ublězenie na zdraví. Vyrobok nie je hračka pre deti.

Vyrobca alebo predajca nerucí za škody, ktoré vzniknú v dösledku nesprávného alebo chybného použitia.

Používajte výrobok iba vtedy, kěd' je pevné zoskrutkovaný na vchodnom miesto.

Ak vonkajśia teplota klesne pod hodnotu 10^ , musi sa nadrž vyprázdnit, sprcha demontovat a uskladnìt naUCHÉ miesto zabezpečné pred mrazom.

Predpokladané chybné použitie

Nikdy nepoužívajte vyrobok ako preliezku alebo ako stojan na bielizeči hojdaciu siet'.

Vysvetlenie znakov

V návode na obsluhu, na výrobku alebo na obale sa používajú nasledovné symboly.

Tu najdetu užitocné doplnkové informácie.

Ziadna pitná voda!

Varovanie pred horucouvodou.

U'tahujte iba ručne, nie pomocounástroja.

Tento symbol/toto signálne slovo označuje nebezpečenstvo s nízkym stipnám rizika, ktoré, ak mu nezabránite, može mat' za nasledok malé alebo mierne zranenie.

Bezpečnostné pokyny pre osoby

VAROVANIE!

Nebezpečenstvo zadusenia obalovým materiaílom!

Zachytenie hlavy do obalovej folie alebo prehltnutie ostatného obaloveho materialu moze viest' k smrti udusením. Najma pre deti, ako aj ludí s mentalnym postihnutím, ktorí v dosledku nedostatku vedomosti a skúsenosti nedokážu odhadnúr riziká, hrozi vyssie potenciálne riziko.

• Zabezpečte, aby sa deti a ludia s mentalnym postihnutím nehrali s obalovým materiálom.

UPOZORNENIE!

Nebezpečenstvo obarenia!

Pri intenzívnom slnečnom Žiarení sa nádrž zahrieva a v závislosti od polohy armátúry moze na sprchovej hlaviciunikat' ve'lmi horúca voda.

• Nastavte armaturu pred sprchovanim medzi studenu a horucu.
• Skontrlujte teplotu'vody. 'Až potom sa postavte pod sprchovú hlavicu.
• Nikdy nenechavajte deti, ako aj osoby so zniženymi fyzickymi, zmyslovymi alebo mentalynymi schopnostami (napr. opitych fudi), v blizkosti vyrobku.

UPOZORNENIE!

Nebezpečenstvo infekcie!

Ked sa vyrobok dlhsie nepouziva, mozu sa v nadrzi nahromadit bakterie.

• Vyprázdnite vyrobok pred predpokladanym nepouživanim alebo po dlhşom nepouživaní.
• Nepite vodu z'vyrobku.

POZNÁMKAI!

Neodborná manipulácia s vyrobkommöze viestk poškodeniu vyrobku.

• Používajte iba nahradné diely a diely prisluěsěnstva, ktoré dôdáva alebo odporúča vyrobca.
• Neotvarajte vyrobok, ale prenechajte opravu odbornikom. Na to sa obratte na adresu servisu uvedenú na zadnej strane návodu. Pri svojpomocne vykonanjch opravách, neodbornom pripojení alebo pri nesprávné obsluhe su vylucné akékolvek nároky na záruku a ručenie.
• Sprchová hlavica sa moze upchat vodném kamenom. Aby ste predišli poškodeniu, sprchovú hlavicu pravidelne kontrolujte a v pripline potreby ju vyčistite.

Popis

Nádrž 12 solárnej sprchy sa plní vodou pomocou pripopojenej záhradnej hadice. Slnečnám ziarením sa tát o voda zohrieva, pretože cierny matné povrch nádrže odráža len veřmi málo slnečnej energia.

Solárna sprcha disponuje priamym privodom studenej vody k armáture 11, takze je možné sprchovaciu vodu/perfektne temperovat.

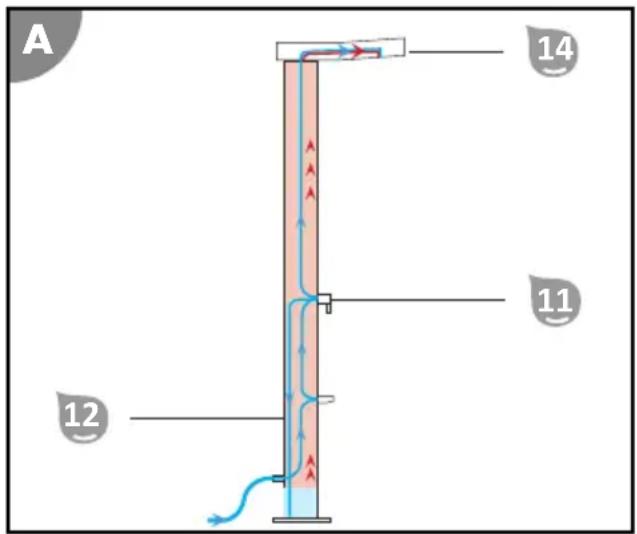

Schematický obrázok zobrazuju fungovanie solárnej sprchy:

Celé teleso sprchy je naplené vodou a funguje podobne, aka elektricky bojler, pričom sa zahrìata voda tiež hromadi hare.

Ak je potrebna horuca voda, stlačenim armatúry na dne nádrže 12 sa napustí studnéva voda a už zohriata teplá voda v hornej oblasti sa vytlaci z nádrže.

Prípadny tlak spôsobeny zahrivaním v nádrži je tak moźné vypustit pomocou sprchovej hlavice 14. To zaprčiñuje kvapkanie sprchovej hlavice pri zatvorenej armáture.

Priprava

Priprava miesta a pripojok

Sprcha sa musí ukotvit do zeme, aby ju bolo możné bezpečné používat'.

Najbezpečnejsie je sprcha umiestnéna na rovnej a nešmyklavej betónovej a drevenej podlahe.

Dobry vyber a przyprava miesta vyrazne zjednoduši instaláciu a obsluhu sprchy. Nasledujúce požiadavky musia byt splnéné alebo je ich potrebné zohladnit:

• Privod a odvod vody, upevnenie a slnečné ziarenie
• Stabilny, rovný, vodoodolný a nešmyklavý podklad, alternativne podlahový prvok (č. výr. 049028)

UPOZORNENIE!

Nebezpečenstvo zranenia!

Vyrobok moze spadnuit.

• Na instalaciu je potrebná d'alśia osoba, ktorá vyrobok podrží.

Pri priprave miesta postupujte nasledovne:

1. Druhá osoba umiestni sprchu na požadované miesto a zaisti ju proti spadnutiu. Označte si miesta vrtu prostrednictvom otvorov v podstavci sprchy.
2. Odstrante sprchu z pripraveného miesta.
3. Pomocou vřtacky vyřtajte vhodné otvory k zvolenému upevnovaciemu materiálu do podlahy.
4. Umiestnite upevnovacie prostriedky (napr. hmozdinky) do otvorov.

Miesto je pripravené.

Instalácia

Zlozenie solárnej sprchy

POZNÁMKAI!

• Pevne rukou naskrutkujte jegnotlivé diely bez doplnkovej pomoci nastroja, aby ste zabrani nebezpečenstvu poškodenia pri montázi.

Skrutkovacie spojenia su uz pred naskrutkovanim na doraz tesné, aby bolo mozné Jednotlivé diely správné vyrovat'. Otvory vsetkych dostupnych vypustov vody (napr. sprchová hlavica alebo kohutik na studenú vodu) by mali ukazovat nadol. Ak nie su skrutkové spojenia uplne tesné, ovihte zavit teflónovou paskou.

Pri skladani solárnej sprchy postupujte nasledovne:

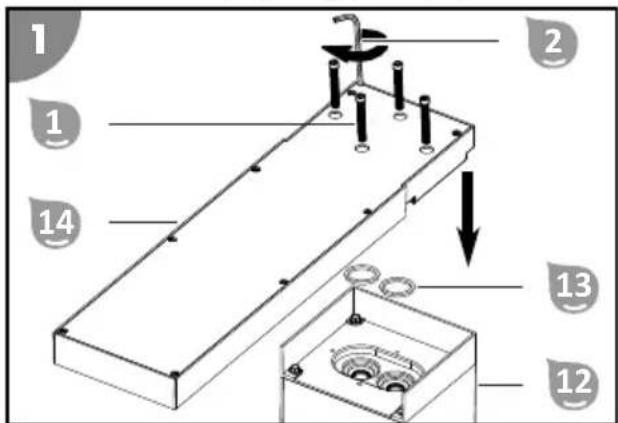

1. Umiestnite tesniace kruzky 13 do otvoru v hornej casti nadrze 12.
2. Pomocou inbusového skrutkového kluča 2 a upevnovacich skrutiek 1 naskrutkujte sprchovú hlavicu 14 na nadž 12.

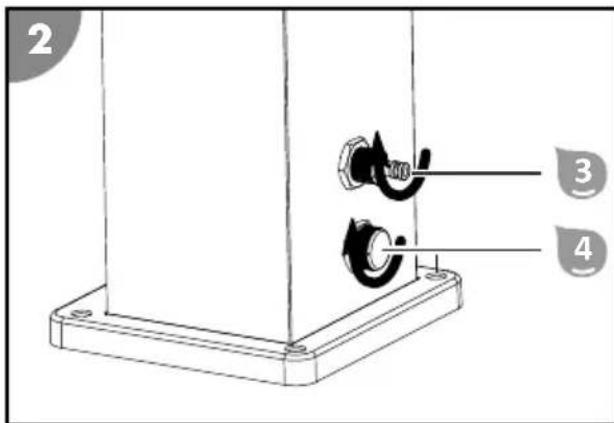

3. Naskrutkujte hadicovy adaptor na hadicovu pripojku.

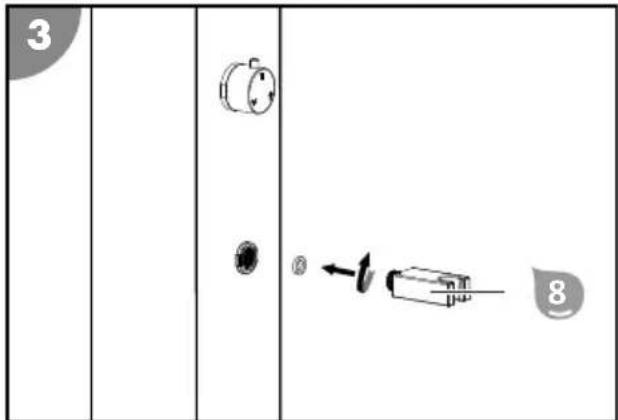

1. Nasadte tesniaci kruzok na zavit drziaka ručnej sprchy 8.
2. Naskrutkujte drziak ručnej sprchy 8 do nádrze.

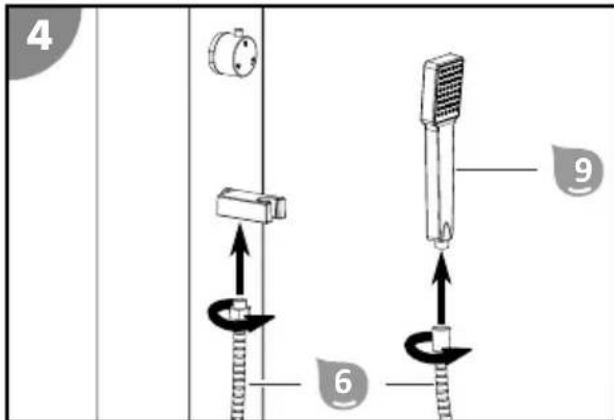

3. Naskrutkujte hadicu 6 na drziaik ručnej sprchy.
4. Naskrutkujte hadicu na ručné sprchu 9
5. Nasadte ručné sprchu do držiaka.

Solárna sprcha je zlożena.

Instalácia solárnej sprchy

Umiestnite solarnu sprchu na pripravené miesto. Dbajte na to, aby solarna sprcha bola vyrovná do urceného smeru.

1. Nasuţe záhradnu hadicu na hadicový adaptor 3 a vodovodný kohútk vedenia vody. Položte záhradnu hadicu tak, aby sa nestala miestom zakopávania.
2. Otocte vodovodny kohutik. Otocte armaturu 11 upne do polohy ,horuce" a otvorte ju. V tejto polohe sa nadrz plni najrchychlejsie. Voda prudi v nadz. Plnenie nadze trva asi 3 minuty.
3. Ked tečie voda zo sprchovej hlavice 14 rovnomerne, zatvorte armaturu.
4. Zatvorte vodovodný kohutík vedenia vody.

Nádrž je napléná.

Obsluha

Používanie solárnej sprchy

Pred použitim solárnej sprchy dbajte na nasledujúce:

• Ked' sa vyrobok dlhsie nepoužíva, možu sa v teplej vode hromadit' zárodky a baktérie. Hrozínebezpečenstvo infekcie! Nádrž musi byt' vyprázdneni.
• Teplota vody v nadrži závisi od slnečného ziarenia. Pri zamračenom počasi trva zahrievanie vody dlhsie. Pri intenzivnom slnečnom ziarení moze byt' voda velmi horúca.
• Odstrante prekážky z oblasti sprechy.

Na využivanie vasej naplnenej solárnej sprchy postupujte nasledovne:

1. Nasuţe záhradné hadiću na hadicový adaptor 3 a vodovodný kohútk vedenia vody.
   Polożte záhradnu hadicu tak, aby sa nestala miestom zakopávania.
2. Otočte vodovodný kohútik.
3. Nastavte otočný regulator 10 na požadované nastavenie sprchy. Otočný regulator zapadne na správnych polohách pomocou „kliknut
4. Nastavte armaturu do stredovej polohy (medzi horucu a studenu).
5. Otvorte armatúru.
6. Otáčajte armaturu dol'ava doprava, aby ste nastavili teplotu vody.
7. Pomocou armatury zmente mnozstvo vody a teplotu vody.
8. Po sprchovani zatvorte armaturu.
9. Zatvorte vodovodny kohutik vedenia vody.

Sprchovanie je ukoncene.

Napriek zatvorenej armaturemöze niededy zo sprchovacej hlavice vytekat trocha vody. Ide o dosledok ohrevu teplej vody v beztlakovej nadrži a nie o poruchu.

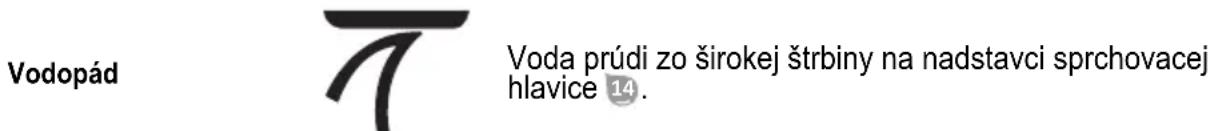

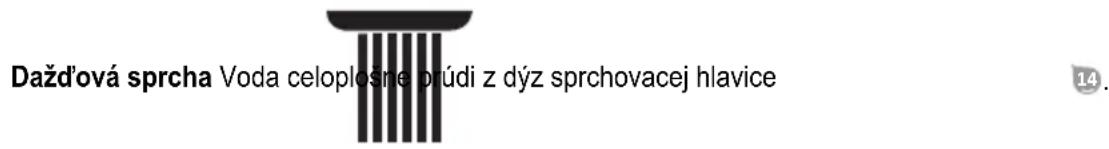

Dostupné nastavenia sprchy

Čistenie

Čistite vyrobok vylučne bežnám Čisticom na kúpeǐne, Čistou vodou z vodovodu a bezvláknitou utierkou. Agresívne Čistiac prostriedky možu poskodit vyrobok. Vysušte vyrobok utierkou, ktorá nepúšťa vlákna.

Demontáž

Vyprázdnenie nádrže

Obrazovka chyby Prćiina Odstránezie
Po zatvorení armatúry ešte voda dokvapká zo sprchovej hlavice.	Táto skutočnost' je podmienné zahrievaním vody v beztlakovej nádrži.
Voda preteká zo skrutkového spojenia.	Skrutkové spojenie je netesné. Oviěnte
Zo sprchovej hlavice netečie Žiadna voda.	Zásobovanie vodou chýba. Skontrolujte zásobovanie vodou a poškodenia a blokády záhradnej hadice.
Zo sprchovej hlavice netečie Žiadna teplá voda.	Teplota vody v nádrži je príliš nízka. Postavte umiestnenie solárnej sprchy na miesto, kde je ve'la slnečného Žiarenia.
Voda Čudne práchéne alebo je sfarbená.	Napltné solárna sprcha nebola dlhsie použivaná.

Ak sa porucha nedá odstránit, obratte sa na autorizovaného odborníka alebo na tí podpory spolocnosti Steinbach.

Technické udaje

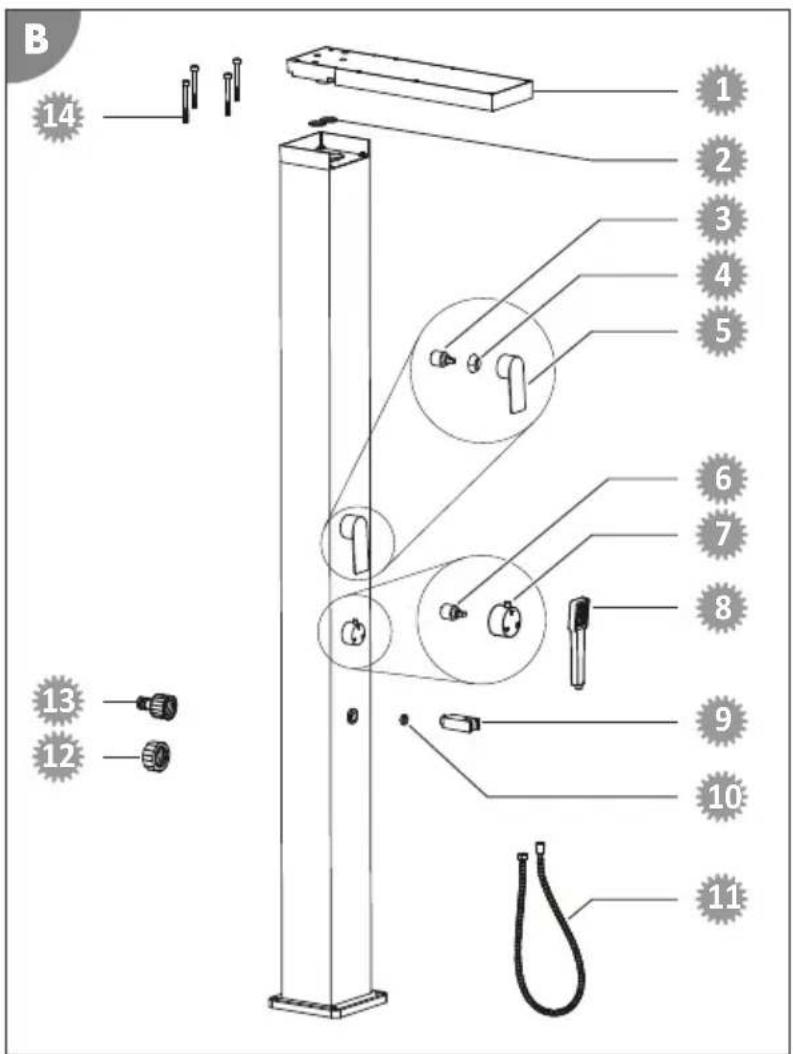

Model: 049096PPC62

050016 - sprchová hlavica
049971 - O-kruzok pre sprchovu hlavicu
049966 - kartušová vložka
zmiešavacej batrié
4 049950 - Rozeta pre solarnu sprchu Deluxe
050020 - rukovat' pre Jednopákovýzmiešavac
050021 - karuová vložka zmiesavacej batarie
050022 - otočný regulátor
8 050024 - ručná sprcha
9 050023 - držiak ručnej sprchy
040979 - O-kruzok pre drziak ručnej sprchy
050025 - hadica
049918 - vyprázdnovacia krytka
0499071 - hadicovyadapter
049977 - skrutky pre sprchovú hlavicu

Likvidácia

Likvidácia obalu

Vyrobok zlikvidujte v sulade so smernicami a predpismo likvidacii odpadu platnymi vo vašom štát.
