MANUALE UTENTE Skyfall Steinbach
Dotazione / Parti del prodotto
Viti di fissaggio per la testa della doccia
2 Chiave a brugola
3 Adattatore per tubo
4 Tappodi svuotamento
5 Nastro in teflon
6 Tuboflessibile
Anello di tenuta della doccetta a mano
8 Supporto della doccetta a mano
9 Doccetta a mano
10 Manopola
Rubinetto
Serbatoio
13 Anelli di tenuta
14 Testa della doccia
Manuale d'uso (senza figura)
Materiale necessario e non in dotazione
15 Materiale di fissaggio (viti e tassello per la base in pietra, calcestruzzo oppure legno), oppure elemento per pavimento Steinbach Outdoor
Disponibile opzionalmente
Elemento per pavimento - Steinbach Outdoor, che comprende il materiale di fissaggio (n. art. 049028)
Summario
Panorama prodotto. 2
Dotazione / Parti del prodotto 31
Informazioni generali 33
Leggere e conservare il manuale d'uso 33
Spiegazione dei symboli 33
Sicurezza 33
Avverenze di sicurezza generali 34
Descrizione 34
Preparazione 35
Preparazione del luogo di installatione dei collegamenti 35
Installazione 35
Assemblaggio della doccia solare 35
Posizionamento della doccia solare 36
Riempimento del serbatoio 36
Utilizzo 37
Utilizzo della doccia solare 37
Pulizia 38
Smontaggio 38
Svuotamento del serbatoio 38
Smontaggio del prodotto 38
Stoccaggio 38
Risoluzione dei problemi 38
Dati tecnici 39
Pezzi di ricambio 39
Smaltimento 39
Smaltimento dell'imballaggio 39
Smaltimento del prodotto 39
Informazioni generali
Leggere e conservare il manuale d'uso
Il manuale d'uso fa parte della presente doccia solare (a seguito il "prodotto"). Esso contiene importanti informazioni sulla messa in funzione e sull'uso.
Prima di usare il prodotto, leggere attendamente le manuale d'uso, in particolare, le avventenze di sicurezza. La mancata osservanza delle istruzioni presenti nel manuale d'uso possono provocare gravi lesioni o danni al prodotto.
Conservare il manuale d'uso per ulteriore consulazione. In caso di cessione a terzi del prodotto, deve essere obbligatoriamente fornito anche il presente manuale d'uso.
Uso previsto
Il prodotto è stato concepito solo come doccia per esterno.
É destinato esclusivamente all'uso privato e non all'ambito commerciale.
Usare il prodotto solo nelle modalità descritte nel presente manuale d'uso. Ogni altri tipo di utilizzo è da considerarsi come non conforme alla destinazione d'uso e più provocare danni materiali o lesions alle persona. Il prodotto non è un giocattolo per bambini.
Il fabbricante o il rivenditore declinano qualsiasi responsabilità per danni derivanti dall'uso errato o non conforme alla destinazione d'uso.
Utilizzare i prodotto solo se è stato anticorato correttamente al luogo di installment.
Se la temperatura scende al di sotto dei 10^ celsius, il serbatoio delve essere svuotato e la doccia smontata e conservata in un ambiente asciutto e non esposto al gelo.
Uso scorretto prevedibile
Nonutilizzare mai il prodotto per arrampicarsi o per fissare la corda da bucato o l'amaca.
Spiegazione dei symboli
I symboli del presente manuale d'uso vengono utilizzati sul prodotto o sull'imballaggio.
Qui sono riportate ulteriori informazioni pratiche.
Acqua non potabile!
Avvertimento, acqua boliente.
Serrare solo a mano e non con un utensile.
Pericolo di danneggiamento! Non aprire mai l'imballaggio con oggetti affiliati o una punta, ad es. un coltello.
Il prodotto non è resistente al gelo e deve essere smontato quando le temperature scendono al di sotto di 10^ .
Sicurezza
Le seguenti parole segnale sono utilizzate in quello manuale d'uso.
AVVERTIMENTO!
ATTENZIONE!
Questo significolo/Questa parola di segnalazione descrive un pericolo di media entità che, se non viene evitato, cui provocare gravi lesioni o morte.
Questo symbolo/Questa parola di segnalazione descrive un pericolo di bassa entità che, se non viene evitato, cui provocare lievi lesioni.
Avverenze di sicurezza generali
Avvertenze di sicurezza per le persone
AVVERTIMENTO!
Pericolo di soffocamento con il materiale d'imballaggio!
L'intrappolamento della testa nella pellicola d'imballaggio o l'ingestione di altre parti del materiale d'imballaggio, possono causare la morte per soffocamento. Soprattutto per i bambini comeanche per le persone con limitate capacità cognitive, che non sono in grado di valutare correttamente la situazione a causa di poca conoscenza o esperienza, sussiste un elevato potenziale di pericololo.
- Fare attentzione che, sia i bambini che le persone con limitate capacità cognitive, non giochino con il materiale d'imballaggio.
ATTENZIONE!
Pericolo di scottature!
In caso di irradianamento solare intenso il serbatoio potrebbe surriscaldarsi e quindi, in base alla posizione del rubinetto, alla testa della doccia potrebbe fuoriuscire dell'acqua boliente.
- Prima di iniziare la doccia, mettere il rubinetto in posizione centrale, tra caldo e freddo.
- Prima di andare fatto la testa della doccia, controllare la temperatura dell'acqua con la mano.
- Non lasciare che i bambini e le personne con facoltà fisiche, sensoriali o mentali ridotte (ad es. ubriachi) si avvincino incontrallate al prodotto.
ATTENZIONE!
Pericolo di infezione!
Se il prodotto non viene utilizzato per un lungo intervallo di tempo, all'interno del serbatoio potrebbero formarsi dei batteri.
- In caso di inutilizzato prolongato e programmato è necessario svuotare il prodotto.
- Non bere mail l'acqua erogata dal prodotto.
AVVISO!
L'uso improprio del prodotto cui cause danni gravi al prodotto stesso.
- Utilizzare solo pezioni di ricambio e accessori forniti o consigliati dal fabbricante.
- Non aprire il prodotto e in caso di riparazioni rivolgersi a personale specializzato. Contattare l'indirizzo dell'assistenza che è indicato sul retro del manuale. Si esclude categoricamente qualsiasi responsabilità e interventi in garanzia in caso di riparazioni eseguite autonomamente, collegamenti errati o uso non conforme alla destinazione d'uso del dispositivo.
- Il soffione della doccia può intasarsi di calcare. Per evitare danni, controllare regolarmente il soffione e pulirlo se necessario.
Descrizione
Il serbatoio delladdocia solare viene riempito per mezzo del tubo da giardino collegato. L'acqua viene riscaldata dai raggi solari perché la superficie opaca del serbatoio mal riflette l'energia solare.
La doccia solare dispone di una conduttura di alimentazione diretta per l'acqua fredda collegata al rubinetto 11, in modo che esta possa essere riscaldata perfettamente.

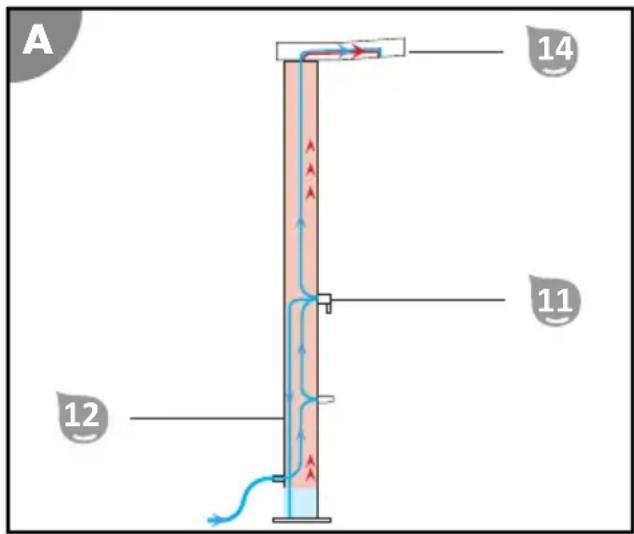

La figura schematica illustra la funzione di una doccia solare:
Tutto il corpo della doccia è pieno di acqua e funzione come uno scaldabagno elettrico, in cui viene riscaldata o ragcolla l'acqua.
Se è necessaria dell'accua calda, basta aprire il rubinetto 11 che si trova nella base del serbatoio 12 in modo da immettere acqua fredda nella parte superiore dove si trova l'accua più riscaldata.
Un eventuale aumento di pressione causato dal riscaldamento nel serbatoio più essere compensatoattraverso la testa della doccia 14. Questa compensazione è visibile sotto forma di gocciolamento della testa della doccia con rubinetto chiuso.
Preparazione
Preparazione del luogo di installment e dei collegamenti
La docciauve essere ancorata al terreno in modo da poter essereutilizzata in sicurezza.
La base piu sicura per la doccia è una piattaforma piana e antiscivolo in calcestruzzo o legno.
La corretta scelta e preparazione del luogo di montaggio simplifica l'installazione e l'uso della doccia. è necessario soddisfare o considerare le seguenti condizioni:
- Tubazione di alimentazione e mandata, fissaggio e irradiazione solare
- Base stabile, uniforme, impermeabile e antiscivolo, oppure elemento per pavimento (n. art. 049028)
ATTENZIONE!
Pericolo di lesions!
Il prodotto più cadere.
- Per l'installazione è necessaria una seconda persona che teng a fermo il prodotto.
Per preparare il luogo di installment, procedere come segue:
- La seconda persona posizione la doccia nel punto desiderato e la fissa in modo che non possa cadere. Marcare il punto del terreno praticando dei fori nel piede di appoggio della doccia.
- Spostare la doccia dal luogo di installmente.
- Praticare i fori con un trapano, sul materiale di fissaggio scelto per il terreno.
- Posizione are nei fori il materiale di fissaggio, (ad es. tassello).
Il luogo di installatione è pronto.
Installazione
Assemblaggio della doccia solare
AVVISO!
- Avvitare a mano i singoli componenti alla cun utensile per evitare il pericolo di danneggiamento durante il montaggio.
I raccordi a vite sono già serrati fino al fine corsa in modo da poter montare i singoli pezioni correttamente. Le aperture di tutte le uscite dell'acqua (ad es. testa della doccia o rubinetto acqua
fredda) devono essere rivolte verso il basso. Se i raccordi a vite non sono ermetici, avvolgere il filetto con del nastro in teflon.
Per assemblare la doccia solare procedere come segue:

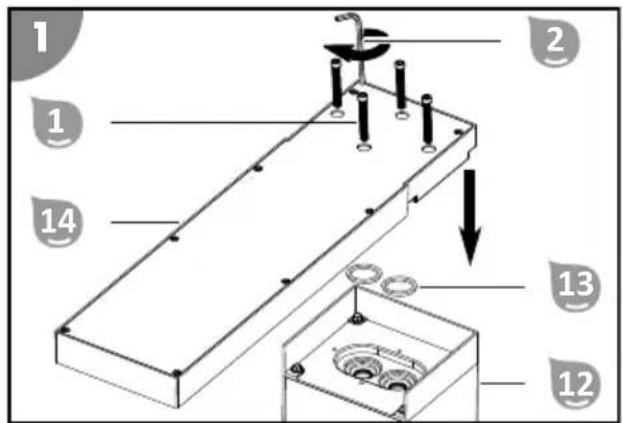

- Posizionare gli anelli di tenuta 13 nell'apertura del lato superiore del serbatoio 12.
- Avvitare con una chiave a brugola 2 e le viti di fissaggio 1 alla testa della doccia 14 e al serbatoio 12.

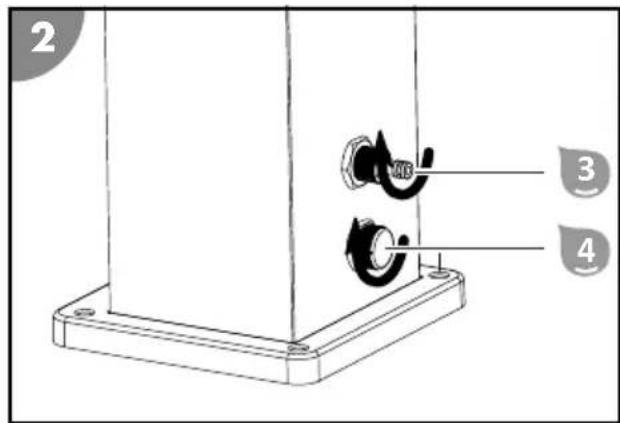

- Avvitare I'adattatore per tubo alla connessione tubo.

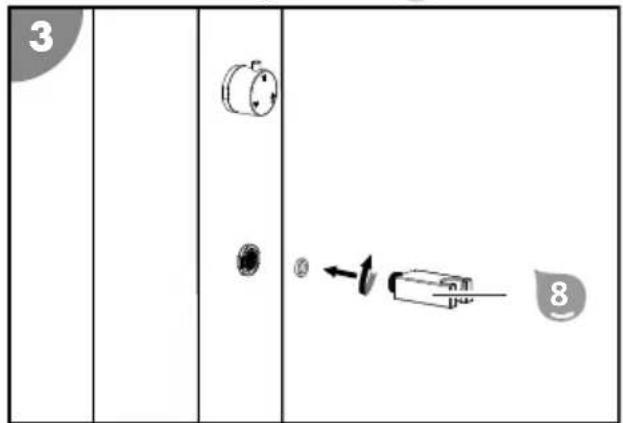

- Posizione are lanello di tenuta sulla filettatura del supporto della doccetta 8
- Avvitare il supporto della doccetta a mano 8 al serbatoio.

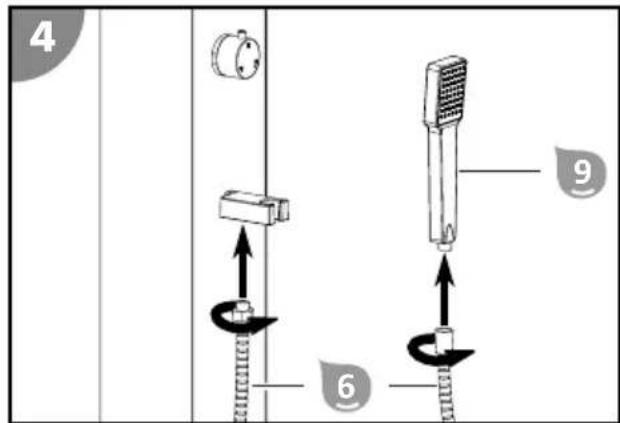

- Avvitare il tubo flessibile al supporto della doccetta a mano.
- Avvitare il tubo flessibile alla doccetta a mano 9.
- Inserire la doccetta a mano nel supporto.
La doccia solare è assemblata.
Posizionamento della doccia solare
Posizione la doccia solare nel luogo di installmentazione predisporto. Fare attenzione a orientare la doccia solare nella direzione prevista.
La seconda persona tiene ferma la doccia, cuando l'altra anymore il piede d'appoggio alla base,utilizzando il materiale di fissaggio.
Riempimento del serbatoio
Per riempire il serbatoio 12 della doccia solare procedere come segue:
- Collegare un tubo da giardino all'adattatore per tubo 3 e al rubinetto della tubazione dell'accua. Posizione are il tubo da giardino in modo che non rappresenti un pericolo di inciampo per nessuno.
-
Apire il rubinetto dell'acqua. Ruotare completeness il rubinetto in posizione "calda" e aprirlo. In questa posizione il serbatoioiene riempito velocamente. L'acqua fluisce nel serbatoio. Il riempimento del serbatoio dura ca. 3 minuti.
-
Quando I'acqua inizia a fuoriuscire in modo uniforme alla testa della doccia 14, chiudere il rubinetto.
- Chiudere il rubinetto della tubazione dell'acqua.
Il serbatoio è pieno.
Utilizzo
Utilizzo della doccia solare
Prima di utilizzare la doccia solare, fare attenzione ai seguenti punti:
Se il prodotto non viene utilizzato per un lungo intervallo di tempo, nell'acqua potrebbero proliferare dei batterie, esponendo quindi le persone al rischio di infezioni! Il serbatoio deve essere svuotato.
- La temperatura dell'acqua nel serbatoio dipende dall'irradiazione solare. In caso di cielo nuvoloso, il riscaldamento dell'acqua durera più a lungo. In caso di irradiamento solare intenso l'acqua potrebbe diventare bollente.
Rimuovere tutti gli ostacoli dall'area dove si trovava la doccia.
Perutilizzare la doccia solare piena procedere come segue:
- Collegare un tubo da giardino all'adattatore per tubo e al rubinetto della tubazione dell'acqua.
Posizione are tubo da giardino in modo che non rappresenti un pericolo di inciampo per nessuno. - Apriere il rubinetto dell'acqua.
- Regolare la manopola 10 in base all'impostazione della doccia desiderata.
La manopola si innesta nella posizione corretta con un "clinic". - Posizione are il rubinetto centralmente (tra caldo e freddo).
- Apire il rubinetto.
- Ruotare il rubinetto a sinistra o a destra per regolare la temperatura dell'acqua.
- Modificare la quantità e la temperature dell'acqua con il rubinetto.
- Dopo la doccia, chiudere il rubinetto.
- Chiudere il rubinetto della tubazione dell'acqua.
La doccia è terminata.
Nonostante il rubinetto chiuso a volte alla testa della doccia potrebbe fuoriuscire dell'acqua. Questa è una conseguenza del riscaldamento dell'acqua nel serbatoio chiuso e non è un guasto.

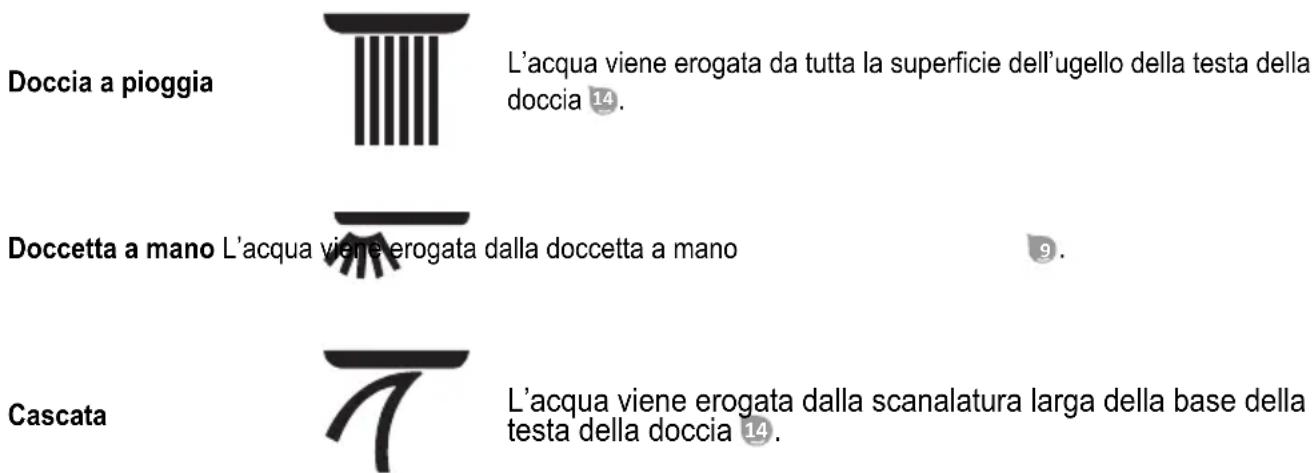

Impostazioni della doccia disponibili
Pulizia
Pulire il prodotto solo con comuni detergenti per il bagno, acqua corrente e un panno che non rilascia pelucchi. I detergenti troppo aggressivi potrebbero danneggiare il prodotto. Asciuagare il prodotto con un panno che non rilascia pelucchi.
Smontaggio
Svuotamento del serbatoio
Distaccare la tubazione dell'acqua alla doccia solare. Apriere rubinetto e svitare il tappo di svuotamento in modo da scaricare l'acqua dal serbatoio.
Smontaggio del prodotto
Rimuovere le vite di fissaggio dal piede di appoggio del prodotto, nella seca seconda persona lo tene fermo. Svuotare l'acqua residua dal serbatoio e avvitare il tappo di svuotamento del serbatoio.
Stoccaggio
Dopo aver pulito e asciugato accuramente il prodotto, conservarlo in un luogo asciutto e non esesto al gelo (= +5^) .
Risoluzione dei problemi
| Simbolo di erre Causa Soluzione | ||
| Dopo aver chiuso il rubinetto l'acqua continua a fuoriscire alla testa della doccia. | Questo fenomeno è causato dal riscaldamento dell'acqua nel serbatoio senza pressione. | Non si tratta di un difetto! |
| L'acqua fuoriesce da un raccordo a vite. | Il raccordo a vite non è ermetico. Avvolgere del nastro in teflon attorno al filetto. | |
| L'acqua non esce alla但她 della doccia. | Manca l'alimentazione dell'acqua. Controllare l'alimentazione dell'acqua e verificare che il tubo da giardino non sia danneggiato o bloccato. | |
| Dalla testa della doccia non fuoriesce acqua calda. | La temperature dell'acqua nel serbatoio è troppo Bassa. | Il luogo di installazione della doccia solare devese essere ben esposto ai raggi solari. |
| L'acqua ha un odore o un colore anomalo. | La doccia solare piena non è stata utilizzata per un lungo periodo di tempo. | Svuotare il serbatoioattraverso il tappo di svuotamento e riempire con acqua pulita. |
Se non è possibile eliminare il guasto, rivolgersi a uno specialista autorizzato o al servizio di assistenza Steinbach.
Dati tecnici
Modello: 049096PPC62
Pressione di esercizio dell'acqua massima: 5 bar, ev. utilizzare un riduttore di pressione
Volume serbatoio: 40 I
Pezzi di ricambio

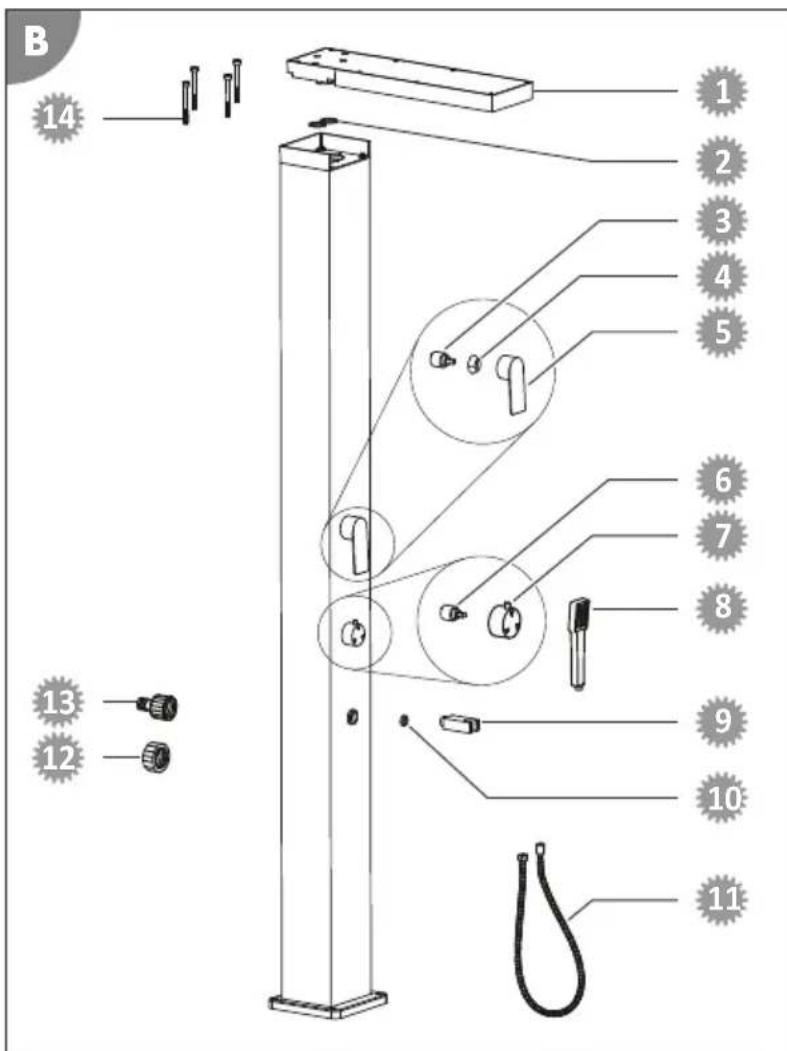

050016 - Testa della doccia
049971 - O-ring per la testa della doccia
049966 - Inserto cartuccia per il miscelatore
4 049950 - Rosetta per la doccia solare Deluxe
050020 - Maniglia per la leva miscelatore
050021 - Inserto cartuccia per il miscelatore
050022 - Manopola
050024 - Doccetta a mano
9 050023 - Supporto pe la doccetta a mano
040979 - O-ring per il supporto della doccetta a mano
050025 - Tubo flessibile
12 049918 - Tappodi svuotamento
13 0499071 - Adattatore per tubo
14 049977 - Viti per la testa della doccia
Smaltimento
Smaltimento dell'imballaggio
Smaltire l'imballaggio differenziandolo. Conferire il cartone e la scatola alla raccolta di carta straccia, avviare la pellicola al recupero dei materiali riciclabili.
Smaltimento del prodotto
Smaltire il prodotto in base alle direttive e ai regolamenti nazionali in materia di smaltimento.
