MANUAL DE UTILIZARE Skyfall Steinbach
Livrare/componentele produsului
1 Suruburi de fixare pentru capul de duş
Cheie inbus
Adaptor de furtun
4 Capac de evacuare
5 Banda din teflon
6 Furtun
7 Inel de etansare para de du
8 Suport para de du
9 Parà de duş
10 Regulator rotativ
Robinet
12 Rezervor
13 Inele de etansare
Cap de du
Material de fixare (suruburi si dibluri pentru suprafete din piatra, beton sau lemn) sau elementul pentru podea Steinbach Outdoor
Disponibil optional
Element pentru podea Steinbach Outdoor , inclusiv material de fixare (nr. art. 049028)
Cuprins
Prezentare generala 2
Livrare/componentele produsului 95
Generalităti 97
Citiţi si păstraţi manualul de fonctionare 97
Explicarea symbolurilor. 97
Siguranta. 97
Pregatirea suportului si a racordurilor 99
Instalarea. 99
Asamblarea duusului solar 99
Amplasarea duusului solar 100
Umplerea rezervorului 100
Utilizarea. 101
Utilizarea duşului solar 101
Curatarea. 101
Demontarea 102
Golirea rezervorului 102
Demontarea produsului. 102
Depozitarea. 102
Depanarea. 102
Date tehnice 102
Piese de schimb 103
Eliminarea. 103
Indepartarea ambalajului 103
Eliminarea produsului 103
Generalitàti
Citişi păstrați manualul de fonctionare
Acest manual de fonctionare apartine acestui duş solar (numit in continuare si „produs").
Acesta contine informati一个重要 despree punerea in functiune si utilizes.
Citiţi cu atentie manualul de functiònare, in special indicatiile de siguranta, inaînte de a utiliza produsul. Nerespectarea acestui manual de functiònare poate conducce la accidentari grave sau daune asupra produsului.
Păstrați manualul de fonctionare pentru folosirea ulterioară. Dacă transferati produsul către terti, inmanței obligatoriu incest manual de fonctionare.
Utilizarea corespunzátoare
Acest produs este destinat exclusiv pentru dușurile în aer liber.
Produsul este conceput exclusive pentru uzul casnic si nu este adevat pentru Utilizarea commercia.
Utiliziati produsul numai conform descririerii din acest manual de fonctionare. Orice altautilizare este considerataa fi necorespunzatoare si poate conducie la daune materiale si chiar lavatamari corporale. Produsul nu este o jucarie.
Producatorul sau commerciantul nu işi asumă raspunderea pentru daunele produse din cauza folosirii necorespunzatoare sau eronate.
Utilizi produsul numai dacă este insurubat din siguranta intr-un loc de amplasare adevat.
Dacă temperatura exterioroara scade sub 10^ Celsius, rezervorul trebuie sa fie golit, duşul trebuie sa fie demontatși depositat intr-un loc uscatși ferit de ingheț.
Utilizare necorespunzátoare previzibila
Nu folositi niciodata prodsul drept cadru de urcare sau ca suport pentru franghii de uscat rufe sau hamace.
Explicarea symbolurilor
Urmatoarele symboluri se folosesc in acest manual de fonctionare, pe produs sau pe ambalaj.
Nu este apă potabila!
Pericol de deteriorare! Nu descideti ambalajul cu obiecte taoase sau ascutite, ca de exemplu cutite.
Avertizare de apa fierbinte.
Proclus nu este rezistent la inghe, si trebuie demontat in cazul temperaturilor sub 10^
Siguranta
Urmatoarele cuvinte de semnalizare se folosesc in acest manual de fonctionare.
AVERTIZARE!
Acest symbolism/cuvant de semnalizare desemneaza un pericol cu un grad de risc mediu, care, daca nu este evitat, poate avea drept consecinta decesul sau o accidentare grava.
ATENTIE!
Acest symbolism/cuvant de semnalizare desmneaza un pericol cu un grad de risc scazut, care, daca nu este evitat, poate avea drept consecinta o accidentare usoara sau grava.
INDICATIE!
Acest cuvant de semnalizare averizează cu privire la posibilele daune materiaie.
Indicaţii generale de siguranta
Indicaţii de siguranta pentru persone
AVERTIZARE!
Pericol de asfixiere din cauza materialului de ambalare!
Infasurarea capului in folia de ambalare sau inghitirea alteror materiale de ambalare poate conducie la deces prin asfixiere. Acest pericol potentiael este accentuat in special in cazul copiilor si al personelor cu dizabilitati psihice, care nu pot evalua riscurile din cauza lipsei cunostintelor si experientei.
- Asigurati-va cā atāt copiii, CAT sī personele cu dizabilitàti psihice nu se joacá cu materialul de ambalare.
ATENTIE!
Pericol de opârire!
In caz de radiatii solare intense, rezervorul se incalzeste si, in functie de poziţia robinetului, apa care curge la capul dusului poate fi foarte fierbinte.
- Inainte de a face dus, reglati robinetul intre recse si cald.
- Verificati temperatura apei inante de a vã poziţiona sub capul dusului.
- Nu lasati niciodata nesupravegheati copiii si persoanele cu capacitati fizice, senzoriale sau mentale reduse (de exemplu personale sub influenta alcoholului) in apropierea produsului.
ATENTIE!
Pericol de infectare!
Dacă produsul nu este utilizes mai mult timp, se pot inmulti bacteriile in rezervor.
- Goliti produsul inainte de a prevedea sau dupa o neutilizare prelimungita.
- Nu betiapa din produs.
INDICATIE!
Manevrarea necorespunzatoare a produsului poate conducce la daune asupra acestuia.
- Utilizati numai pièse de schimb Şi accesori i care sunt livrate sau recomandate de producăt o r.
- Nu deschideti produsul, ci lasati specialistii in reparati si faca acest lucru. Pentru aceasta, contactati adresa unitatii de service de pe spatele manualului. In cazul reparatiilor efectuate de dvs., al racordarii necorespunzatoare sau al utilzarii eronate, drepturile la asumarea raspunderii si acordarea garantiei sunt excluse.
- Capul de duş se poate infundă cu calcar. Pentru a preveni deteriorarea, verificati periodic capul de duş si curatai-l dacă este necessar.
Descriere
Rezervorul duşului solar este umplat cu apă prin furtunul de gradina conectat. Această apă este incalzità de razele soarelui, deoarece suprafata neagra mata a rezervorului reflectă foarte puțină energia solară.
Dusul solar are o conducţă directă de alimentare cu apă rece către robinet n, astfelicenshat apa de duş să poata fi temperata perfect.

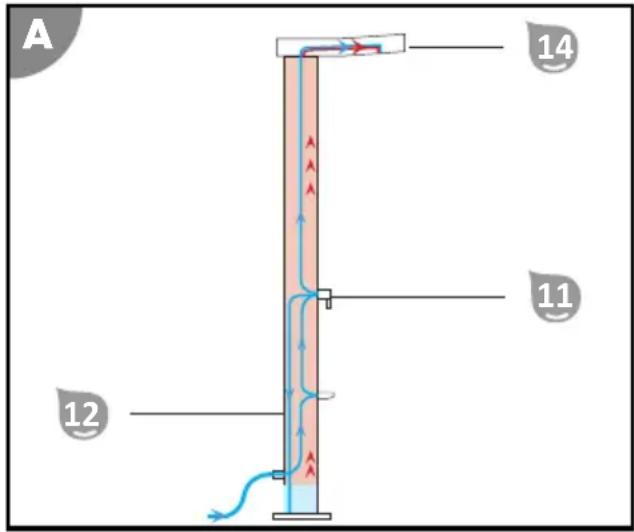

Imaginea schematica indicamodul de fonctionare a unui du solar:
Intregul corp al duşului este umplut cu apăși fonctionează ca un cazan electric, în care apă incălzitate se colecteazăși în partea de sus.
Dacă este nécessara apă cală, apă recce este lăsata să intre prin actionarea robinetului 11 din partea de jos a rezervorului 12 si apă cală pentru incalzitate in zona superioara esté evacuata din rezervor.
Orice presiune cauzata de incalzirea din rezervor se poate elibera astfel prin capul de du 14. Acest lucru determina picurarea capului de du s candid robinetul este inchis.
Pregătirea
Pregatirea suportului si a racordurilor
Dusul trebuie ancorat pe podea, astfel incat sa poata fi utilizat in siguranță.
Dusul se positionează cel mai sigur pe podele din betonși lemn, nivelateși antiderapante.
Alegerea adecvata 山 pregatirea locului de amplasare simplifica in mod semnicativ instalarea si utilizes duuslui. Urmatoarele cerinte trebuie indeplinite Sau luate in considerare:
- Alimentarea apei si evacuarea, montarea si radiatia solara
- Suprafata stabila, plana, rezistenta la apa si antiderapanta, alternatively elementul pentru godea (nr. articol 049028)
ATENTIE!
Pericol de accidentare!
Produsul se poate răsturna.
- Pentru instalare este necessities o a doua persona, care sa tina produsul.
Procedaşi după cum urmează pentru a pregăti locul de amplasare:
- A doua personă poziționează dușul in locul de amplasare doritși il asigură impotrivă Čaderii. Marcați punctele de perforare prin orificiile din suportul dușului.
- Scoatei dusul din suport.
- Utilizati o bormasina pentru a efectua gaurile corespunzatoare in podea pentru materialul de fixare ales.
- Asezati.mijoacele de fixare (de exemplu, diburile) in gaurile corespunzatoare.
Locul de amplasare este pregatit.
Instalarea
Asamblarea duşului solar
INDICATIE!
- Insurubati manual componentele individuale fãrã ajutorul unei unelte, pentru a evita pericolul de deteriorare la momentul montării.
Imbinarile cu surub sunt deja etanse pană la capat de dinainte de insurubare, astfel incat componentele individuale să se poata alinia corect. Orificile tuturor evacuarilor pentru apă prezente (de ex., cap de duş sau robinet de apă rece) trebuie să indicesin jos. Daca imbinarile cu surub nu sunt complet etanse, infasurat filetul cu bandă din teflon.
Procedati dupa cum urmeaza pentru a asambla duşul solar:

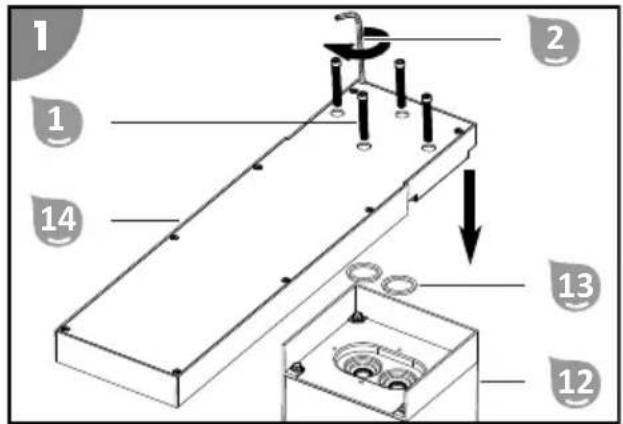

- Asezati inelele de etansare 13 in deschidere, pe partea superioara a rezervorului 12.
- Insurabati capul de du 14 pe rezervor 12 cu o cheie inbus 2 si suruburile de fixare 1

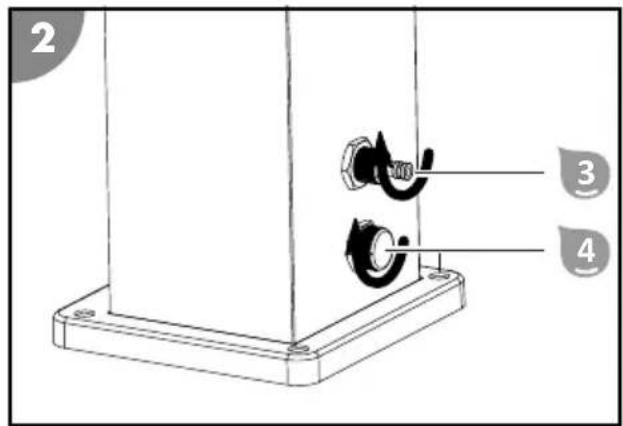

- Insurubati adaptorul de furtun 3 pe racordul de furtun.

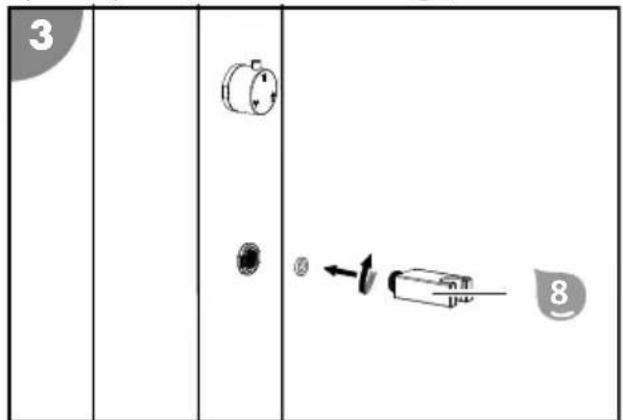

- Asezati inelul de etansare 7 pe suportul pentru duus manual 8.
- Insurubati suportul parei de dus 8 in rezervor.

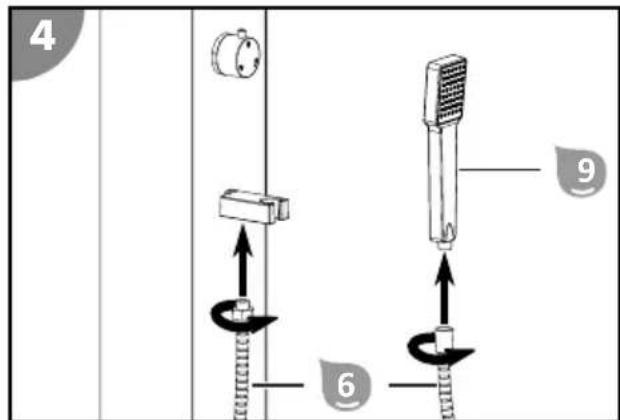

- Insurubati furtunul 6 pe suportul parei de duş.
- Insurabati furtunul pe para de duş 9.
- Introduciţi para de duş in suport.
Amplasarea duşului solar
Asezati duşul solar pe locul de amplasare pregătit. Asigurati-vă ca aliniati duşul solar in direcția dorita. A doua personă tine bine duşul in timp ce insurubati suportul duşului cu materialul de fixare adecvat pentru suprafata.
Umplerea rezervorului
Procedati dupa cum urmeazapentru a umple rezervorul duuslui dumneavoastr solar:
- Introduceti furtunul de gradina pe adaptorul de furtun 3 si robinetul de apa al conductei de apa. Plasati furtunul de gradina astfel incat sa nu prezinte pericol de impiedicare.
- Deschideti robinetul de apă. Rotiti complet robinetul in poziția „fierbinte" si deschideti-I. In această poziție se umple rezervorul cel mai rapid. Apa intră in rezervor. Umplerea rezervorului direază cca 3 minute.
-
Imediat ce apa curge uniform din capul de duş 14, inchideti robinetul.
-
Inchideti robinetul conductei de apă.
Rezervorul este umplut.
Utilizarea
Utilizarea duşului solar
Vä rugam sā retienei urmatoarele inainte de a utiliza duşul solar:
- Dacă produsul nu este utilizesm mai mult tim, in apa calda se pot inmulti germeni si bacterii. Pericol de infectare! Rezervorul trebuie golit.
- Temperatura apei din rezervor depinde de cantitatea de radiatie solară. Pe vreme窃rata, durează mai mult până se incalzeste apa. Sub radiatii solare intense, apa poate fi foarte fierbinte.
- Indepartati orice obstacol din zona duşului.
Procedati dupa cum urmeazapentru autiliza duusol solar umplit:
- Introduciţi furtunul de grădina pe adaptorul de furtun 3 si robinetul de apă al conductei de apă. Plasati furtunul de grădina astfel înțat să nu prezinte pericol de impiedicare.
- Deschideti robinetul de apă.
- Puneti regulatorul rotativ 10 pe setarea dorita a duşului. Regulatorul rotativ se fixeaza in poziţile corecte cu un „clic".
- Amplasati robinetul 11 in poziţia centrală (intre fierbinteși recce).
- Deschideti robinetul.
- Rotiti robinetul la stangsa sau la dreapta pentru a regla temperatura apei.
7.Modificati cantitatea de apa si temperatura apei cu robinetul. - Inchideti' robinetul dupa ce ati facut duş.
- Inchideti robinetul conductei de apä.
Dusul este incheiat.
In ciuda robinetului进展情况, uneori poate curge puţina apă din capul de duş. Aceasta este o urmare a incălzirii apei calde din rezervorul fără presiune, iar nu un defect.
Setari disponibleale ale duşului
Duş ploaie Apa curge pe toata suprafata din duzele capului de duş
Parà de duş Apa curge com pétér din para de duş
Cascada
Apaurge din fanta lata de la baza capului de du
Curățarea
Curatai produsul exclusiv cu produse de curatare pentru baie din comert, apa curata de la robinet si o laveta fara scame. Detergenti agresivi pot deteriorora produsul. Uscati produsul cu o laveta fara scame.
Demontarea
Golirea rezervorului
Deconecta diuul solar de la conduc ta de ap. Deschidei robinetul si desurubati capacul de evacare para a scurge apo din rezervor.
Demontarea produsului
Scoateti suruburile de fixare de la suportul produsului, in timpe a doua persona tine produsul. Scurgeti apa ramasä din rezervor si insurubati capacul de evacuare in rezervor.
Depozitarea
Dupa curata area temeinica si uscarea completa, deposita prodsul intr-un loc uscat si ferit de inghe (= +5^)
Depanarea
| Imagine eroare Cauză Remediu | ||
| După îniderea robinetului, apa continuață să curgă din capul de duș. | Acest fapt se datorează încălzirii apei din rezervorul fără presiune. | Aceasta nu este o defecciune! |
| Apa se scurge dintr-o înbarencu cușrub. | Îmbinarea cu șurub este neetanță. Înțăsurță filetul cu bandă din teflon. | |
| Curge apă din capul de duș. Alimentarea cu apă lipsește. Verificatlțu dacă alimentarea cu apă și furtunul de grădină prezintă deteriorară și blocaje. | ||
| Nu curge apă caldă din capul de duș. | Temperatura apei din rezervoriste prea redusă. | Mutăți locul de amplasare a dușului solar într-o zoneă cu multă radiție solară. |
| Apa are un miros neobisnuit sau este colorăță. | Dușul solar umplut nu a mai fost folosit de mult timp. | Goliți rezervorul prin intermediul capacului de evacuare și umpleți din nou rezervorul. |
Dacă defecțiunea nu poate fi remediă, vă rugăm sa contactăi un specialist autorizat Sau echipa de asistență Steinbach.
Date tehnice
Model: 049096PPC62
Presiunea maxima a apei de fonctionare: 5 bar, eventual utilizati un reductor de presiune
Volumulrezervorului:401
Piese de schimb
050016 - cap de du
049971 - garnitură inelara pentru cap de duş
049966 - cartus pentru baterie mixta
4 049950 - rozeta pentru dușul solar Deluxe
050020 - maner pentru baterie cu monocomanda
050021 - cartus -, pentru baterie mixtă
050022 - regulator rotativ
050024 - para de du
9 050023 - suportul parei de duş
040979 - garnitură inelara pentru suportul parei de duş
050025 - furtun
049918 -capac de evacuare
0499071 - adaptor de furtun
14 049977 - suruburi pentru cap de din
Eliminarea
Indepartarea ambalajului
Indepartati ambalajul conform composiztiei elementelor. Aruncai cartonul si cutia la maculatura, iar folile la colectarea de materiale reciclabile.
Eliminarea produsului
Eliminati produsul conform directivelor si specificaillor valabile in tara dvs. cu privire la eliminare.
