NAVODILA ZA UPORABO Skyfall Steinbach

Vsebina dostave/deli izdelka

1 Pritrdilni vijaki za glavo prhe
2 Imbus ključ
3 Cevni adapter
4 Pokrovček za izpraznitev
5 Teflonski trak
6 Cev
Tesnilni obroč ročne prhe

8 Drzalo roche prhe
9 Ročna prha
10 Vrtljivi regulator
Armatura
12 Rezervoar
13 Tesnilni obroci
14 Glava prhe

Navodila za uporabo (brez slike)

Potreben pomožni material, ki ni priložen

Pritrdilni material (vijaki in vložki za vašo podlago iz kamna, betona ali lesa) ali talni element Steinbach Outdoor

Na voljo izbirno

16 Talni element Steinbach Outdoor, vključno s pritrdilnim materialom (st. izd. 049028)

Kazalo

Pregled. 2

Vsebina dostave/deli izdelka 68

Splošno 70

Navodila za uporabo preberite in jih shranite 70

Razlaga znakov. 70

Varnost 70

Splošni varnostni napotki 71

Opis 71

Priprava 72

Priprava mesta postavitve in priključkov 72

Namestitev 72

Sestavljanje solarneprhe 72

Postavitev solarneprhe 73

Polnjenje rezervoorja 73

Upravlijanje 74

Uporaba solarne prhe. 74

Cischenje 74

Demontaža 75

lzpraznitevrezervojarja 75

Iskanje in odprava napak. 75

Tehnicni podatki 75

Nadomestni deli. 76

Ostranjevanje 76

Odlaganje embalaze med odpadke. 76

Odlaganje izdelka med odpadke 76

Splošno

Navodila za uporabo preberite in jih shranite

Ta navodila za uporabo spadajo k tej solarni prhi (ki je v nadaljevanju imenovana tudi «izdelek«). Vsebujejo pomembne informacije za uporabo izdelka in ravnanje z njim. Preden izdelek uporabite, temeljito preberite navodila za uporabo, še posebej varnostne napotke. Neuostoševanje teh navodil za uporabo ima lahko za posledico hude telesne poskodbe ali škodo na izdelku.

Navodila za uporabo shranite za poznejso uporabo. Če izdelek predate tretjim osebam, jim obvezno predajte tudi ta navodila za uporabo.

Predvidena uporaba

Izdelek je namenjen izključno zasebni uporabi in ne uporabi v poslovne namene.

Izdelek uporabljaje samo skladno s temi navodili za uporabo. Vsaka druga uporaba velja za nenamensko in lahko povzroci materialno skodo ali celo telesne poskodbe. Izdelek ni igrača.

Proizvajalec ali prodajalec ne prevzemata odgovornosti za škodo, ki nastane kot posledica nenamenske ali napacne uporabe.

Izdelek uporabljaje samo, ce je fiksno privit na primernem mestu za postavitev.

Če zunanja temperatura pade pod 10^ Celzija, je treba rezervoor izprazniti ter demontirati prho in jo shraniti na suhem mestu, kjer ne zmrzuje.

Predvidljiva nepravilna uporaba

Izdelka nikoli ne uporabljaje za plezanje ali kot nosilec za vrvi za perilo ali viseče mreže.

Razlaga znakov

V teh navodilih za uporabo, na izdelku ali na embalazi so uporabljeni naslednji simboli.

Zategujte samo z roko, ne z orodjem.

Voda ni pitna!

Nevarnost poskodb! Embalaze ne odpirajte z ostrimi ali konicastimi predmeti, npr. z nozem.

Opozorilo pred vroco vodo.

Izdelek ni odporen na mraz in ga je pri temperaturah pod 10^ treba demontirati.

Varnost

V teh navodilih za uporabo so uporabljene naslednje opozorilne besede.

OPOZORILO!

POZOR!

Ta opozorilni symbol/opozorilna beseda oznacuje srednjo stopnjo tveganja. Ce se tveganju ne izognete, so lahko posledice smrt ali hude poskodbe.

Ta opozorilni symbol/opozorilna beseda oznacuje nizko stopnjo tveganja. Ce se tveganju ne izognete, so lahko posledice manjse ali srednej hude poškodbe.

OBVESTICO!

Ta opozorilna beseda svari pred morebitno materialno skodo.

Splošni varnostni napotki

Varnostna navodila za ljudi

OPOZORILO!

Nevarnost zadusitve z embalažnim materialom!

Če se glava zaplete v embalažno folijo ali Če se pogoltne kak drug embalžni material, lahko pride do smrti zaradi zadusitve. Tveganje je povečano zlasti za otroke in duševnno prizadete lijudi, ki zaradi pomanjkanja znanja in izkusenj ne morejo oceniti tveganja.

• Preprecite, da bi se otroci in duševno prizadeti ljudje igrali z embalžnim materialom.

POZOR!

Nevarnost oparin!

Ob intenzivni soncni svetlobi se rezervoor segreje in odvisno od nastavitve armature lahko iz glave prhe prihaja zelo vroca voda.

• Armaturo pred prhanjem nastavite v položaj med hladno in vroco.
• Preverite temperato vode, preden se postavite pod glavo prhe.
• Otrok ali oseb z zmanjsanimi fizicnimi, senzoričnimi ali umskimi sposobnostmi (npr. oseb pod vplivom alkohola) ne pušcajte brez nadzora v blizini izdelka.

POZOR!

Nevarnost okuzb!

Če izdelka dlje Časa ne uporabljate, se v rezervoorju lahko namnožijo bakterije.

• Izdelek pred predvidenimi daljsimi obdobji neuporabe ali po njih izpraznite.
• Ne pijte vode iz izdelka.

OBVESTICO!

Z neustrezno uporabo lahko izdelek poškodujete.

• Uporabljajte zgolj nadomestne dele in pripomočke, ki jih je dobavil ali priporočil proizvajalec.
• Izdelka ne odpirajte. Popravilo zaupajte usposobljenim strokovnjakom. Obrnite se na naslov servisa, ki je naven den na zadnji strani navodil. Ce sami izvedete popravilo izdelka, ga neustrezno prikljucite ali napacno uporabljate, jamstvo in garancija ne veljata vec.
• Glava prhe se lahko zamaşi z vodnim kamnom. Da preprečite poskodbe, redno preverjajte glavo prhe in jo po potrebi očistite.

Opis

Rezervoor 12 solarne prhe napolnite z vodo s pomočjo priključene vtne cevi. Pod vplivom sončnih Žarkov se ta voda segreje, ker mat Črna povrsina rezervoorja odbija zelo malo sončnih Žarkov.

Solarna prha ima neosredni dovod hladne vode do armature n, zato lahko odlicno uravnavate temperaturo vode za prhanje.

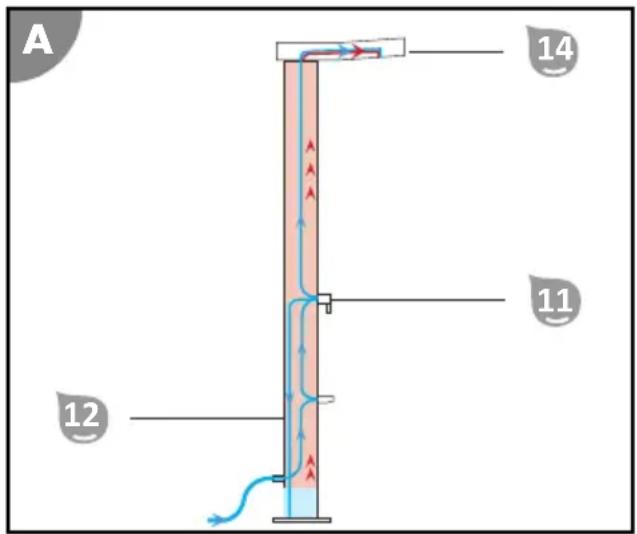

Shematski prikaz ponazarja način delovanja solarne prhe:

Celotno telo prhe je napolnjeno z vodo in deluje podobno kot elektricni bojler, pri katerem se segreta voda prav takao nabira zgoraj.

Če potrebujete toplo vodo, s pritiskom na armaturo 11 na spodnjem delu rezervaorja 12 v rezervaor spustite hladno vodo, ta pa iz rezervaorja potisne ze ogreto vodo v zgornjem delu rezervaorja.

Morebitni tlak, ki v rezervoarju nastane zaradi segrevanja, uhaja skozi glavo prhe 14. Zato lahko pri zaprti armaturi iz glave prhe kapla voda.

Priprava

Priprava mesta postavitve in priključkov

Za varno uporabo mora biti prhazasidrana v tla.

Najvarneje je, Če prho postavite na raven, gladek beton ali na lesen pod.

Dobra izbira in priprava mesta postavitve bistveno poenostavi namestitev in upravljanje prhe. Izpolnjeni oziroma upoštevani morajo biti naslednji pogoji:

• Dovod in odvod vode, pritrditev in soncni zarki
• Stabilna, ravna podlaga, odporna na vodo in nedrseča, kot代替a talni element (št. izd. 049028)

Nevarnost telesnih poškodb!

Izdelek se lahko prevrne.

• Za namestitèv je potrebna še ena oseba, ki izdelek drži.

Za pripravo mesta postavitve postopajte na naslednji način:

1. Druga oseba prho postavi na zeeleno mesto postavitve in jo zavaruje pred prevračanjem. Mesta za izvrtine označite skozi luknjé v podnožju prhe.
2. Prho odmaknite z mesta postavitve.
3. Z vrtalnikom izvrtajte primerne luknje v skladu z izbranim materialom za pritrditev na tla.
4. V izvrtine vstavite pritrdilni material (npr. vložke).

Mesto postavitve je pripravljeno.

Namestitev

Sestavljanje solarne prhe

OBVESTICO!

• Posamezne deli privijte ročno, brez pripomočkov, da preprećite nevarnost poškodb zaradi montaže.

Vijačne povezave na koncih tesnijo Že pred privijanjem do konca, takdo lahko posamezne dele pravilno poravnate. Odprtine vseh obstojecih izhodov vode (npr. glava prhe in pipa za hladno vodo)

morajo biti usmerjene navzdol. Če vijačne povezave ne tesnijo popolnama, navoje ovijte s teflonskim trakom.

Pri sestavljanju solarne prhe postopaje na naslednji način:

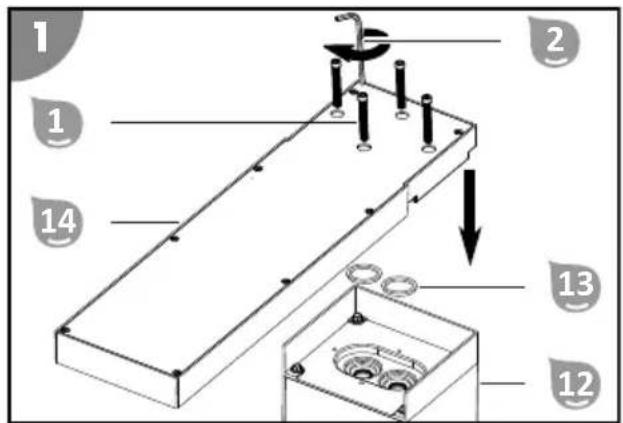

1. Tesnilna obroča 13 položite v odprtino na zgornji strani rezervoarja 12.
2. Z imbus ključem 2 in pritrdilnimi vijaki 1 privijte glavo prhe 14 na rezervoor 13.

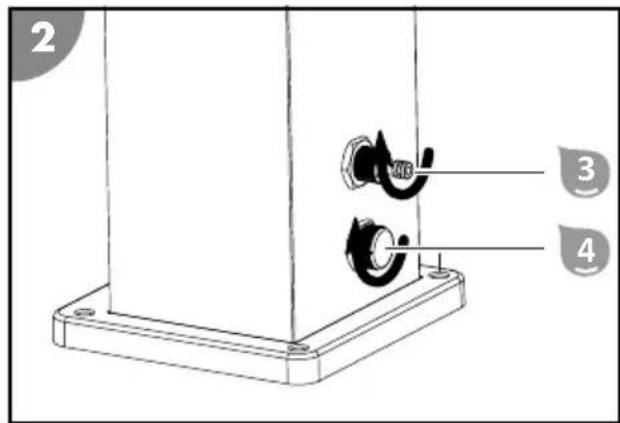

3. Cevni adapter privijte na cevni priključek.

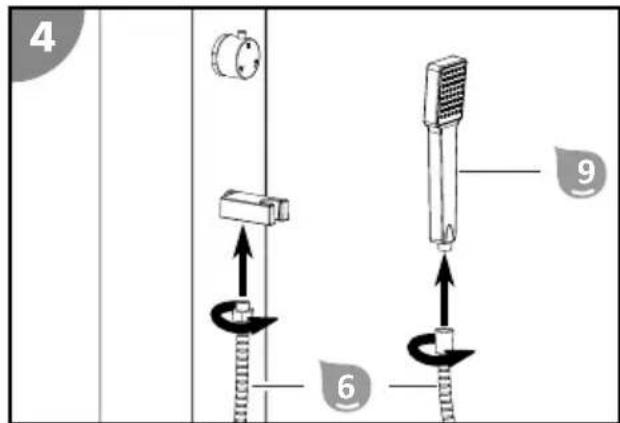

1. Tesnilni obrocek 7 namestite na navoj drzala rocne prhe 8.
2. Držalo ročne prhe 8 privijte v rezervoor.
3. Cev 6 privijte na držalo ročne prhe.
4. Cev privije na ročno prho 9.
5. Ročno prho vstavite v držalo.

Solarna prha je sestavljena.

Postavitev solarne prhe

Solarno prho postavite na pripravljeno mesto za postavitev. Pazite, da je solarna prha obrnjena v predvideno smer.

Druga oseba drži prho, medtem ko podnožje prhe privijate s pritrdilnim materialom, primernim za podlago.

Polnjenje rezervaarja

Pri polnjenju rezervoorja 12 solarne prhe ravnajte na naslednji način:

1. Na cevni adapter 3 in vodovodno pipo priključite vrtno cev. Vrtno cev položite tako, da ne pouzroča nevarnosti spotikanja.
2. Odprite vodovodno pipo. Armaturo obrnite do konca v položaj «vroce« in jo odprite. V tem položaju se rezervaar najitreje napolni. Voda teče v rezervaar. Polnjenje rezervaarja traja okoli tri minute.
3. Ko voda enakomerno tece iz glave prhe 14, armaturo zaprite.
4. Zaprite vodovodno pipo.

Pred uporabo solarne prhe upoštevajte naslednje:

• Če izdelka dlje Časa ne uporabljate, se v topli vodi lahko namnožijo klice in bakterije, kar pomeni nevarnost okuzb! Rezervoor je treba izprazniti.

• Temperatura vode v rezervarju je odvisna od soncnih zarkov. V oblačnem vremenu voda za segrevanje potrebujce večcasa. V primeru močnegа soncnegа sevanja se lahko voda zelo segreje.

• Iz obmoćja prhe odstranite ovire.

Za uporabo napolnjene solarne prhe postopajte na naslednji način:

1. Na cevni adapter 3 in vodovodno pipo priključite vrtno cev. Vrtno cev položite tak, da ne povzroča nevarnosti spotikanja.
2. Odprit vodovodno pipo.
3. Vrtljivi regulator 10 nastavite na zeeleno nastavitev prhe. Vrtljivi regulator se s «klikom « zaskovi v pravilni položaj.
4. Armaturo 11 postavite v srednji položaj (med vročo in hladno).
5. Odpritarmaturo.
6. Armaturo obrnite v levo ali desno, da nastavite temperato vode.
7. Z armaturo spremenite količino in temperaturo vode.
8. Po prhanju armaturo zaprite.
9. Zaprite vodovodno pipo.

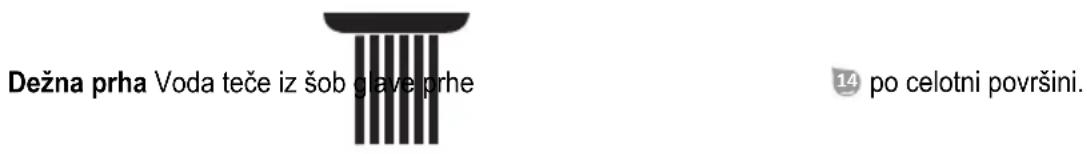

Razpoložljive nastavitve prhe

Ročna prha Voda v celoti tečile zročne prhe

Slap

Voda teče iz široke reže na začetku glave prhe 14.

Čišćenje

Izdelek Čistite samo z občajnim komercialnim Čistilom za kopalnice, Čisto vodo iz pipe in krpo, ki ne pušca muck. Agresivna Čistila lahko poskodujejo izdelek. Izdelek osušite s krpo, ki ne pušca muck.

Demontaža

lzpraznitev rezervoarja

Solarno prho odklopite od vodovoda. Odpritarmaturo in odvijtePokrovcek za izpraznitev, da vodo izpustite izrezervojara.

Demontaža izdelka

Odstranite pritrdilne vijake s podnozja izdelka, medtem ko druga oseba drzi izdelek. Iz rezervaarja odstranite preostalo vodo inPokrovcek za izpraznitev privijte v rezervaor.

Shranjevanje

Izdelek po temeljtem cischenu in popolem suenju shranite na suhem mestu, kjer ne zmrzuje (= +5^)

Iskanje in odprava napak

Opis napake Vzrok Odpravljanje težave
Ko zaprete armaturo, voda še nekaj šaça teče iz glave prhe.	To je posledica segrevanja vode v nizkotlačnem rezervaarju.
Voda pušča iz vijačne povezave. Vijačna povezava ne tesni. Navoj ovijte s teflonskim trakom.
Iz glave prhe voda ne priteče. Ni dovodda vode. Preverite dovod vode in vrtnocev glede morebitnih poškodb in blokad.
Iz glave prhe ne teče topla voda. Temperatura vode v rezervaarju je prenizka.	Solarno prho prestavite na mesto, kjer je veliko sonca.
Voda ima nenavaden vonj ali barvo. Napolnjene solarne prhe dlje ša niste uporabljali.	Rezervaor izpraznite skoziPokrovček za izpraznitev in ga na novo napolnite.

Če napake ni mogoče odpraviti, se obrnite na pooblašćenega strokovnjaka ali podporno službo Steinbach.

Tehnični podatki

Model: 049096PPC62

Največji tlak vode: 5 bar, po potrebi uporabite reduktor tlaka

Prostornina rezervaarja: 40 I

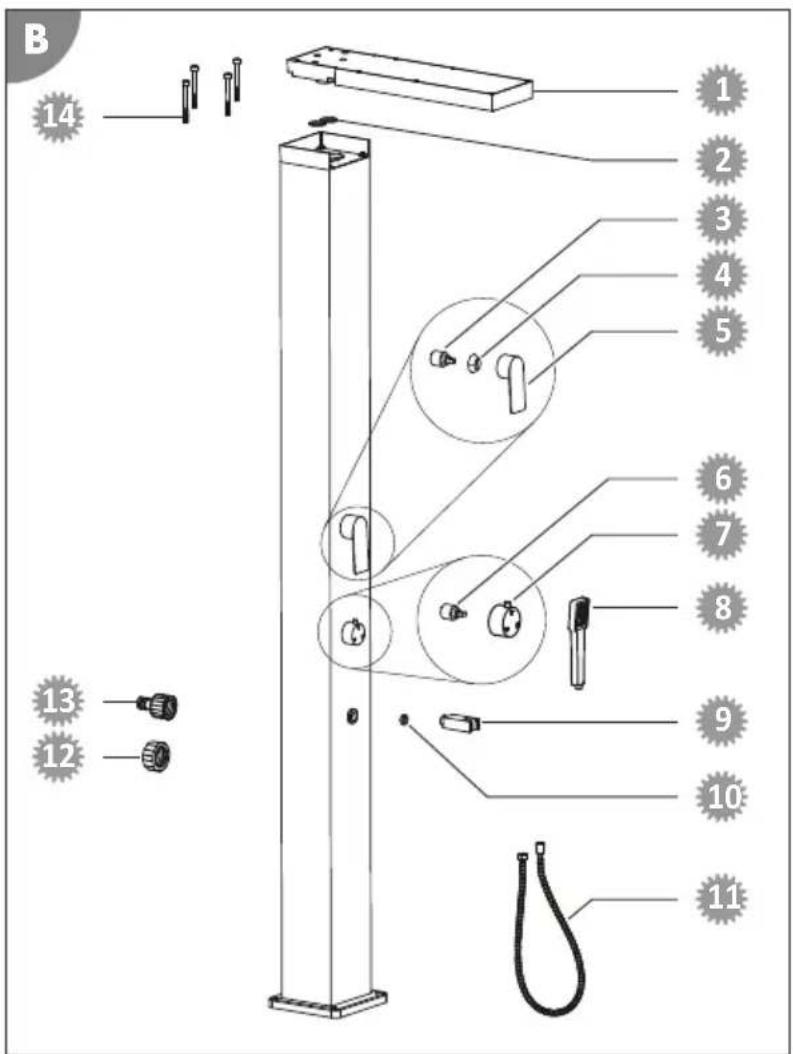

Nadomestni deli

050016 - glava prhe
049971 - O-obroč za glavo prhe
049966 - vlozek za mešalno baterijo
4 049950 - Rozeta za solarno prho Deluxe
050020 - rocaj za enoročno mešalno armaturo
6 050021 - vložek za mešalno baterijo
050022 - vrtljivi regulator
050024 - ročna prha
9 050023 - držalo ročne prhe
040979 - O-obroč držala ročne prhe
050025 - cev
049918 -Pokrovcek za izpraznitev
13 0499071 - cevni adapter
049977 - vijaki za glavo prhe

Odstranjevanje

Odlaganje embalaže med odpadke

Embalazo med odpadke zavrzite loceno glede na vrsto materiala. Lepenko in karton oddajte med odpadni papir, folije pa med sekundarme surovine.

Odlaganje izdelka med opadke

Izdelek odstranite skladno z veljavno zakonodajo in predpis i vaši državi.
