NAVODILA ZA UPORABO Speedshower 049010 Steinbach

Vsebina dostave/deli izdelka

Zgornji del rezervaarja
2 Obešalnik za brisăće
3 Vijačni obroč
4 Tesnilo za rezervoor
5 Cevni adapter

6 Teflonski trak
7 Spodnji del rezervojara
8 Armatura
9 Glava prhe

Navodila za uporabo (brez slike)

Potreben pomožni material, ki ni prilozen

10 Pritrdilni material (vijaki in vložki za vašo podlago iz kamna, betona ali lesa) ali talni element Steinbach Outdoor

Na voljo izbirno

Talni element Steinbach Outdoor, vključno s pritrdilnim materialom (st. izd. 049028)

Kazalo

Pregled. 2

Vsebina dostave/deli izdelka 66

Splošno 68

Navodila za uporabo preberite in jih shranite 68

Razlaga znakov 68

Varnost 68

Opis 70

Priprava 70

Priprava mesta postavitve in priključkov. 70

Namestitev 71

Sestavljanje solarne prhe 71

Postavitev solarneprhe 71

Polnjenje rezervoorja 72

Upravlijanje 72

Uporaba solarneprhe 72

Cischenje 72

Demontaža 72

Iskanje in odprava napak. 73

Tehnicni podatki 73

Nadomestni deli. 74

Ostranjevanje 74

Splošno

Navodila za uporabo preberite in jih shranite

Ta navodila za uporabo spadajo k tej solarni prhi (ki je v nadaljevanju imenovana tudi «izdelek«). Vsebujejo pomembne informacije za uporabo izdelka in ravnanje z njim. Preden izdelek uporabite, temeljito preberite navodila za uporabo, še posebej varnostne napotke. Neuostoševanje teh navodil za uporabo ima lahko za posledico hude telesne poskodbe ali škodo na izdelku.

Navodila za uporabo shranite za poznejso uporabo. Če izdelek predate tretjim osebam, jim obvezno predajte tudi ta navodila za uporabo.

Predvidena uporaba

Izdelek je namenjen izključno zasebni uporabi in ne uporabi v poslovne namene.

Izdelek uporabljaje samo skladno s temi navodili za uporabo. Vsaka druga uporaba velja za nenamensko in lahko povzroci materialno skodo ali celo telesne poskodbe. Izdelek ni igrača.

Proizvajalec ali prodajalec ne prevzemata odgovornosti za škodo, ki nastane kot posledica nenamenske ali napacne uporabe.

Izdelek uporabljaje samo, ce je fiksno privit na primernem mestu za postavitev.

Če zunanja temperatura pade pod 10^ Celzija, je treba rezervoor izprazniti ter demontirati prho in jo shraniti na suhem mestu, kjer ne zmrzuje.

Predvidljiva nepravilna uporaba

Izdelka nikoli ne uporabljaje za plezanje ali kot nosilec za vrvi za perilo ali viseče mreže.

Razlaga znakov

V teh navodilih za uporabo, na izdelku ali na embalazi so uporabljeni naslednji simboli.

Zategujte samo z roko, ne z orodjem.

Voda ni pitna!

Nevarnost poskodb! Embalaze ne odpirajte z ostrimi ali konicastimi predmeti, npr. z nozem.

Opozorilo pred vroco vodo.

Izdelek ni odporen na mraz in ga je pri temperaturah pod 10^ treba demontirati.

Varnost

V teh navodilih za uporabo so uporabljene naslednje opozorilne besede.

OPOZORILO!

POZOR!

Ta opozorilni symbol/opozorilna beseda oznacuje srednjo stopnjo tveganja. Ce se tveganju ne izognete, so lahko posledice smrt ali hude poskodbe.

Ta opozorilni symbol/opozorilna beseda oznacuje nizko stopnjo tveganja. Ce se tveganju ne izognete, so lahko posledice manjse ali srednje hude poškodbe.

OBVESTICO!

Ta opozorilna beseda svari pred morebitno materialno skodo.

Splošni varnostni napotki

Varnostna navodila za ljudi

OPOZORILO!

Nevarnost zadusitve z embalažnim materialom!

Če se glava zaplete v embalažno folijo ali Če se pogoltne kak drug embalžni material, lahko pride do smrti zaradi zadusitve. Tveganje je povečano zlasti za otroke in duševnno prizadete lijudi, ki zaradi pomanjkanja znanja in izkusenj ne morejo oceniti tveganja.

• Preprecite, da bi se otroci in duševno prizadeti ljudje igrali z embalžnim materialom.

POZOR!

Nevarnost oparin!

Ob intenzivni soncni svetlobi se rezervoor segreje in odvisno od nastavitve armature lahko iz glave prhe prihaja zelo vroca voda.

• Armaturo pred prhanjem nastavite v položaj med hladno in vroco.
• Preverite temperaturo vode, preden se postavite pod glavo prhe.
• Otrok ali oseb z zmanjsanimi fizicnimi, senzoričnimi ali umskimi sposobnostmi (npr. oseb pod vplivom alkohola) ne pušcajte brez nadzora v blizini izdelka.

POZOR!

Nevarnost okuzb!

Če izdelka dlje Časa ne uporabljate, se v rezervoorju lahko namnožijo bakterije.

• Izdelek pred predvidenimi daljsimi obdobji neuporabe ali po njih izpraznite.
• Ne pijte vode iz izdelka.

OBVESTICO!

Z neustrezno uporabo lahko izdelek poškodujete.

• Uporabljajte zgolj nadomestne dele in pripomočke, ki jih je dobavil ali priporočil proizvajalec.
• Izdelka ne odpirajte. Popravilo zaupajte usposobljenim strokovnjakom. Obrnite se na naslov servisa, ki je navenen na zadnji strani navodil. Če sami izvedete popravilo izdelka, ga neustrezno prikljucite ali napacno uporabljate, jamstvo in garancija ne veljata vec.

Opis

Rezervoor ⑦ solarne prhe napolnite z vodo s pomocjo priključene vtne cevi. Pod vplivom soncnih zharkov se ta voda segreje, ker mat crna povrsina rezervoorja odbija zelo malo soncnih zharkov.

Solarna prha ima neosredni dovod hladne vode do armature 8, zato lahko odlicno uravnavate temperaturo vode za prhanje.

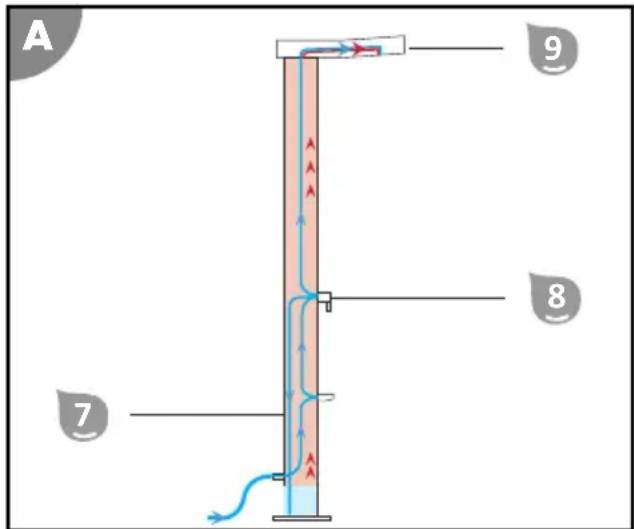

Shematski prikaz ponazarja način delovanja solarne prhe:

Celotno telo prhe je napolnjeno z vodo in deluje podobno kot elektricni bojler, pri katerem se segreta voda prav takao nabira zgoraj.

Če potrebujete toplo vodo, s pritiskom na armaturo 8 na spodnjem delu rezervaorja v rezervaor spustite hladno vodo, ta pa iz rezervaorja potisne ze ogreto vodo v zgornjem delu rezervaorja.

Morebitni tlak, ki v rezervoorju nastane zaradi segrevanja, uhaja skozi glavo prhe 9. Zato lahko pri zaprti armaturi iz glave prhe kapla voda.

Priprava

Priprava mesta postavitve in priključkov

Za varno uporabo mora biti prhazasidrana v tla.

Najvarneje je, ce prho postavite na raven, gladek beton ali na lesen pod.

Dobra izbira in priprava mesta postavitve bistveno poenostavi namestitev in upravljanje prhe. Izpolnjeni oziroma upoševani morajo biti naslednji pogoji:

• Dovod in odvod vode, pritrditev in soncni zarki
• Stabilna, ravna podlaga, odporna na vodo in nedrseča, kot代替a talni element (št. izd. 049028)

POZOR!

Nevarnost telesnih poškodb!

Izdelek se lahko prevrne.

• Za namestitev je potrebna še ena oseba, ki izdelek drži.

Za pripravo mesta postavitve postopajte na naslednji način:

1. Druga oseba prho postavi na zeeleno mesto postavitve in jo zavaruje pred prevračanjem. Mesta za izvirtine označite skozi luknjé v podnožju prhe.
2. Prho odmaknite z mesta postavitve.
3. Z vrtalnikom izvrtajte primerne luknje v skladu z izbranim materialom za pritrditev na tla.
4. V izvrtine vstavite pritrdilni material (npr. vložke).

Mesto postavitve je pripravljeno.

Namestitev

Sestavljanje solarne prhe

OBVESTILO!

• Posamezne deli privije rocno, brez pripomočkov, da preprečite nevarnost poškodb zaradi montaže.

Vijačne povezave na koncih tesnijo Že pred privijanjem do konca, takо da lahko posamezne dele pravilno poravnate. Odprtine vseh obstojecih izhodov vode (npr. glava prhe in pipa za hladno vodo) morajo biti usmerjene navzdol. Če vijačne povezave ne tesnijo popolnama, navoje ovijte s teflonskim trakom.

Pri sestavljanju solarne prhe postopaje na naslednji način:

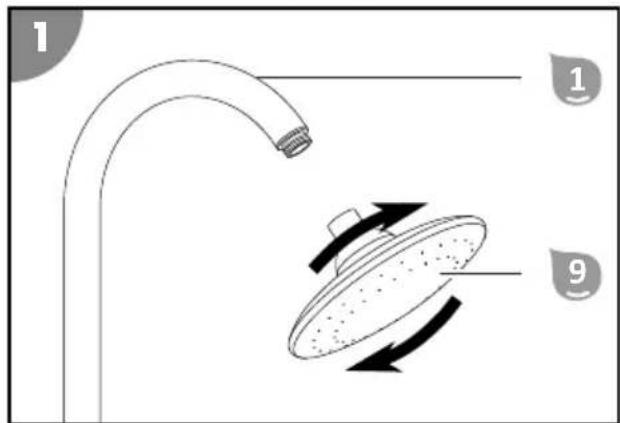

1. Glavo prhe 9 privijte vključno s tesnilom na zgodnji del rezervaarja 2.

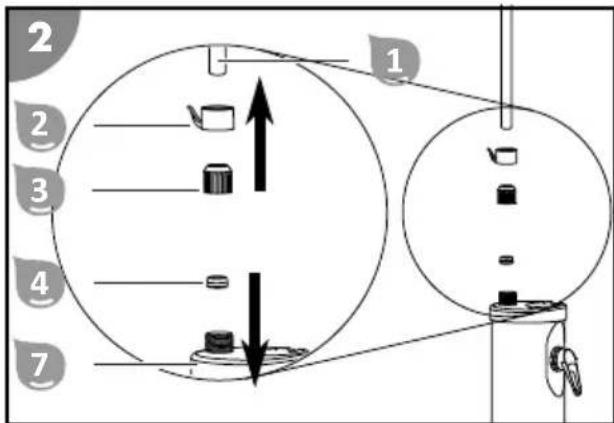

2. Tesnilo 4 namestite v spodnji del rezervoorja 7.
3. Obešalnik za brisace 2 in vijačni obroč potisnite na zgornji del rezervoor 1.

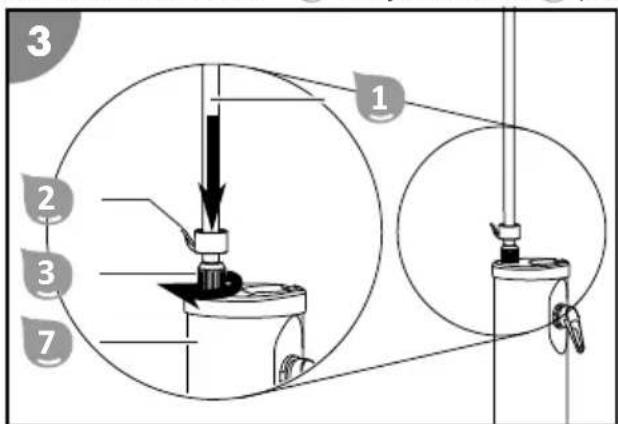

1. Nato zgornji del rezerovoar 1 postavite na spodnji del rezerovojarj
2. Vijačni obroč Šnamestite na spoj in z njim privijte skupaj spodnji in zgornji del.
3. Obešalnik za brisace potisnite prek vijačnega obroča 3.

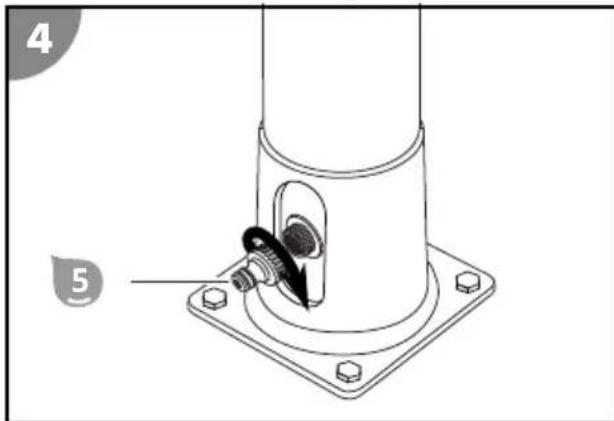

4. Cevni adapter privijte na cevni priključek.

Solarna prha je sestavljena.

Postavitev solarne prhe

Solarno prho postavite na pripravljeno mesto za postavitev. Pazite, da je solarna prha obrnjena v predvideno smer.

Druga oseba drži prho, medtem ko podnožje prhe privijate s prisrdilnim materialom, primernim za podlago.

Polnjenje rezervaarja

Pri polnjenju rezervoorja 7 solarne prhe ravnajte na naslednji način:

1. Na cevni adapter 5 in vodovodno pipo priključite vrtno cev. Vrtno cev položite tak, da ne pouzroča nevarnosti spotikanja.
2. Odprite vodovodno pipo. Armaturo 8 obrnite do konca v položaj «vroče« in jo odprite. V tem položaju se rezervaar najitreje napolni. Voda teče v rezervaar. Polnjenje rezervaarjaTRAJa okoli tri minute.
3. Ko voda enakomerno tece iz glave prhe 9, armaturo zaprite.
4. Zaprite vodovodno pipo.

Pred uporabo solarne prhe upostevajte naslednje:

• Če izdelka dlje Časa ne uporabljate, se v topli vodi lahko namnožijo klice in bakterije, kar pomeni nevarnost okuzb! Rezervoor je treba izprazniti.
• Temperatura vode v rezervoarju je odvisna od soncnih zarkov. V oblačnem vremenu voda za segrevanje potrebujce več casa. V primeru močnegа soncnegа sevanja se lahko voda zelo segreje.
• Iz območja prhe odstranite ovire.

Za uporabo napolnjene solarne prhe postopaje na naslednji način:

1. Na cevni adapter 5 in vodovodno pipo priključite vrtno cev. Vrtno cev položite tak, da ne pouzroča nevarnosti spotikanja. Odprte vodovodno pipo.
2. Armaturo 8 postavite v srednji položaj (med vroco in hladno). Odprit ermaturo.
3. Armaturo obrnite v levo ali desno, da nastavite zeeleno temperaturo vode. Kolićino in temperaturo vode nastavite z armaturo in uživajte v prhanju s topo vodo.
4. Po prhanju armaturo zaprite. Zaprite vodovodno pipo.

Tudi Če je armatura zaphta, lahko iz glave prhe včasih teče malo vode. To je posledica segrevanja tople vode v rezervoorju brez tlaka, ne gre za okvaro.

Čiščenje

Izdelek Čistite samo z občajnim komercialnim Čistilom za kopalnice, Čisto vodo iz pipe in krpo, ki ne pusça muck. Agresivna Čistila lahko poskodujejo izdelek. Izdelek osušite s krpo, ki ne pušca muck.

Demontaža

Solarno prho odklopite od vodovoda in odprite armaturo. Zgornji del rezervaarja odvijte s spodnjega dela. S podnožja izdelka odstranite prisrdilne vijake, medtem ko druga oseba drzi izdelek. Iz rezervaarja izpraznite preostalo vodo.

Shranjevanje

Izdelek po temeljitem cischenju in popolhem sujenu shranite na suhem mestu, kjer ne zmrzuje (= +5^) .

Iskanje in odprava napak

Opis napake Vzrok Odpravljanje težave
Ko zaprete armaturo, voda še nekajČasa teče iz glave prhe.	To je posledica segrevanja vode v nizkotlačnem rezervaarju.
Voda pušča iz vijačne povezave. Vijačna povezava ne tesni. Navoj ovijte s teflonskim trakom.
Iz glave prhe voda ne priteče. Ni dovodad vode. Dovod vode in vrtno cev preverite glede morebitnih poškodb in blokad.
Iz glave prhe ne teče topla voda. Temperatura vode v rezervaarju je prenizka.	Solarno prho prestavite na mesto, kjer je veliko sonca.
Voda ima nenavaden vonj ali barvo. Napolnjene solarne prhe dlje šacasiste uporabljali.	Rezervaor izpraznite skoziPokrovček za izpraznitev in ga na novo napolnite.

Ce motnje ne morete odpravit, se obrnite na sluzbo za pomoč uporabnikom, navedeno na zadnji strani.

Tehnični podatki

Model: 049010

Največji tlak vode: 5 bar, po potrebi uporabite reduktor tlaka

Prostornina rezervojara: 19 I

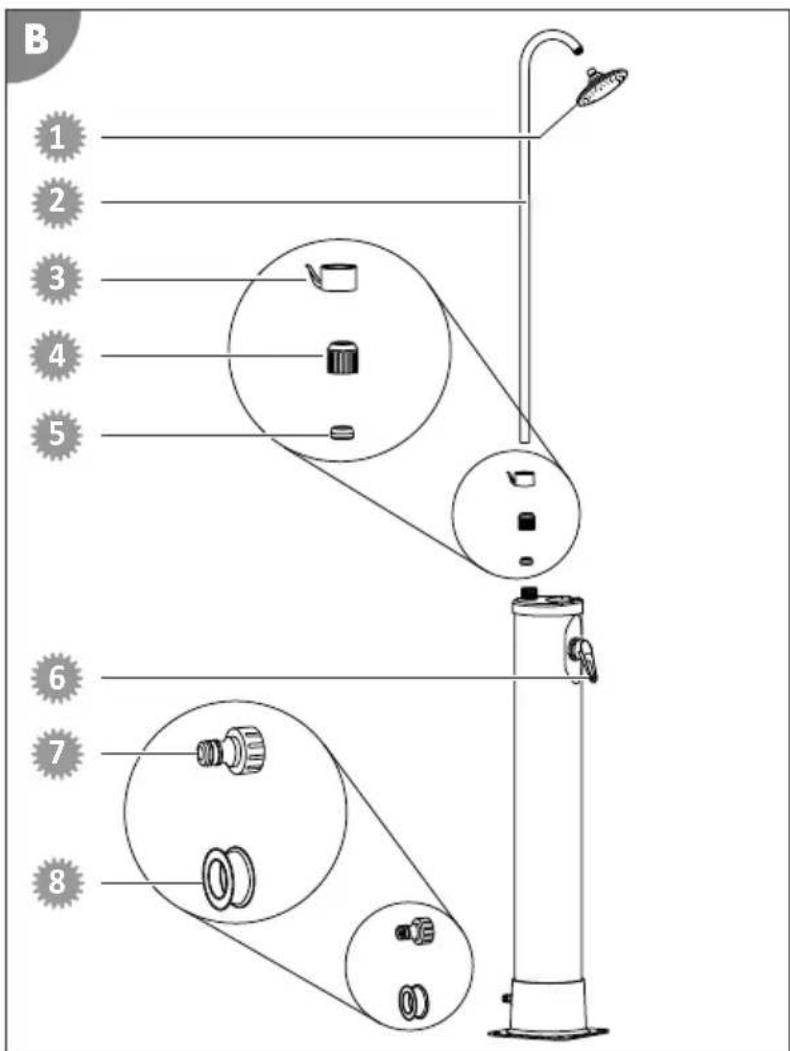

Nadomestni deli

049901 - glava prhe
049900 - drog za prho
049904 - obešalnik za brisăce
4 049903 - vijačni obroč za solarno prho Flexible
049905 - tesnilni obroč za solarno prho Flexible
049902 - ročaj za enorocno mešalno armaturo
049907 - cevni adapter
049908 - teflonski trak

Odstranjevanje

Odlaganje embalaže med odpadke

Embalazo med odpadke zavrzite loceno glede na vrsto materiala. Lepenko in karton oddajte med odpadni papir, folije pa med sekundarme surovine.

Odlaganje izdelka med opadke

Izdelek odstranite skladno z veljavno zakonodajo in predpis i vaši državi.
