Ürün Türü	Güneş Enerjili Dış Duş Sistemi
Marka	Steinbach
Model	Speedshower 049010
Tank Kapasitesi	19 litre
Maksimum Su Basıncı	5 bar (gerekirse basınç düşürücü önerilir)
Su Besleme Bağlantısı	Standart bahçe hortumu (adaptör dahildir)
Isı Kaynağı	Güneş ışınımı (mat siyah tank)
Çalışma Prensibi	Tankta güneş enerjisiyle su ısıtma, sıcak/soğuk su karışımı için termostatik batarya
Sıcaklık Ayarı	Tek kollu termostatik batarya (sol/sağ döndürme)
Entegre Havlu Askısı	Evet, çıkarılabilir
Teslimat İçeriği	Üst tank, alt tank, termostatik batarya, duş başlığı, havlu askısı, vidalı halka, contalar, hortum adaptörü, Teflon bant, kullanım kılavuzu
Opsiyonel Aksesuar	Steinbach dış mekan yer ızgarası (ref. 049028)
Kullanım Amacı	Özel dış mekan duşu (profesyonel değil, içme suyu değil)
Güvenlik Uyarıları	Yanma riski (sıcak su), çocukları gözetimsiz bırakmayın, suyu içmeyin, sıcaklık <10°C ise sökün
Bakım ve Temizlik	Yumuşak banyo temizleyici, temiz su, tüy bırakmayan bez; kullanımdan sonra kurulayın
Kış Depolama	Tankı boşaltın, kurulayın, dondan korunaklı (≥5°C) yerde saklayın
Mevcut Yedek Parçalar	Evet (8 referans: duş başlığı, çubuk, havlu askısı, vidalı halka, sızdırmazlık halkası, batarya kolu, hortum adaptörü, Teflon bant)
Önemli Semboller	İçme suyu değil, aletle sıkmayın, hasar riski, sıcak su, don koruması (10°C altında sökme)
Malzemeler	Belirtilmemiş (muhtemelen plastik ve metal)
Menşei Ülke	Belirtilmemiş

Sık sorulan sorular - Speedshower 049010 Steinbach

Güneş enerjili Steinbach Speedshower duşu nasıl kurulur?

Sabit, düz ve güneşli bir yer seçin. Duşu uygun dübel ve vidalarla (dahil değildir) zemine sabitleyin, belirtilen yerlere delin. Sabitleme sırasında ürünü tutmak için ikinci bir kişi önerilir. Daha fazla stabilite için tercihen bir Steinbach dış mekan yer ızgarası (ref. 049028) kullanın.

Su tankı nasıl doldurulur?

Bahçe hortumunu hortum adaptörüne bağlayın ve su musluğunu açın. Termostatik bataryayı sıcak konuma çevirin ve açın. Su duş başlığından eşit şekilde akana kadar yaklaşık 3 dakika bekleyin, ardından bataryayı ve musluğu kapatın.

Duş suyu neden ısınmıyor?

Sıcaklık güneş ışınımına bağlıdır. Bulutlu havalarda ısıtma yetersiz olabilir. Duşun çok güneşli bir yere kurulduğundan emin olun. Tankın ısınması için suyla dolu olması gerekir.

Termostatik batarya kapatıldıktan sonra duş başlığından neden su akıyor?

Bu normaldir ve tanktaki suyun basınç altında ısınmasından kaynaklanır. Suyun genleşmesi hafif bir akışa neden olur. Bu bir kusur değildir.

Güneş enerjili duş nasıl temizlenir?

Yumuşak bir banyo temizleyici, temiz su ve tüy bırakmayan bir bez kullanın. Tankına zarar verebilecek aşındırıcı ürünlerden kaçının. Temizlikten sonra iyice kurulayın.

Kışın duşu dondan korumak için ne yapılmalı?

Sıcaklık 10°C'nin altına düştüğünde tankı boşaltın, duşu sökün, temizleyin ve kuru, dondan korunaklı (en az 5°C) bir yerde saklayın. Ürün dona dayanıklı değildir.

Bu model için hangi yedek parçalar mevcuttur?

Aşağıdaki parçalar mevcuttur: duş başlığı (049901), duş çubuğu (049900), havlu askısı (049904), vidalı halka (049903), sızdırmazlık halkası (049905), batarya kolu (049902), hortum adaptörü (049907) ve Teflon bant (049908).

Güneş enerjili duşun suyu içilebilir mi?

Hayır, su içilemez. Özellikle uzun süre kullanılmadıktan sonra bakteri içerebilir. Suyu asla içmeyin ve kullanılmadığı dönemlerde tankı boşaltın.

Su sıcaklığı nasıl ayarlanır?

İstediğiniz sıcaklığı elde etmek için termostatik bataryayı sola (sıcak) veya sağa (soğuk) çevirin. Yanıkları önlemek için duşun altına girmeden önce suyu test edin.

Bir bağlantı sızdırırsa ne yapmalıyım?

Vidalı bir bağlantıdan su sızıyorsa, sökün, dişi Teflon bantla sarın ve elle tekrar sıkın. Parçalara zarar vermemek için sadece elle sıkın.

KULLANIM KILAVUZU Speedshower 049010 Steinbach

Teslimat kapsamı/ürün parçaları

Depo ust kismi
2 Havlu tutucu
3 Halka somun
Depo icin conta
5 Hortum adaptörü

6 Teflon bant
Depo alt kism
8 Armatür
9 Du bsli

Kullanma talimati (resimsiz)

Gerekli, birlikte verilmeyen yardinimi malzeme

10 Sabitleme malzemesi (taş, beton veya ahsaptan olusan zemininiz icin vidalar ve dubeller) veya Steinbach Outdoor - zemin elemani

Opsiyonel olarak mevcut

Sabitleme malzemesi (Urun no. 049028) dahil Steinbach Outdoor - zemin elemani

Içindekiler

Genelbakis 2

Teslimat kapsami/urun parçaları 120

Genel 122

Isletme talimatini okuyun ve saklayin 122

Özel isaretler 122

Güvenlik 122

Açıklama 124

Hazirlik 124

Ayakta durma yerinin ve baglantilarin hazirlanmasi 124

Kurulum 125

Gunesenerjili duusun birlestirilmesi 125

Günesenerjili duşun kurulmasi 125

Deponun doldurulmasi 126

Kullanim 126

Günesenerjildusunkullanilmasi 126

Temizlik 126

Sokme islemi 126

Urunun sokulmesi 126

Depolama 126

Sorun giderme 127

Teknik veriler 127

Yedek parçalar 128

Urunübertaraf etme 128

Genel

Isletme talimatini okuyun ve saklayin

Bu kullanma talimati bu gunes energjili duşa aittir (bundan boyle "Urun" olarak da anilacaktir). Calistirma ve kullanı m yönelik onemli bilgiler icerir.

Urünü kullanmadan özellikle guvenlik talimatlari olmak üzere kullanma talimati dikkatlice okuyun. Bu kullanma talimati uyulmaması, ciddi yaralanmalara veya ürunde hasara neden olabilir.

Kullanma talimatı gelecek kullanımlar ile saklayın. Ürünü üçuncu sahîslara vermeniz halinde, bu kullanma talimatı da ürün ile beraber verdigrinizden emin olun.

Kullanim amaci

Bu urun sadece aik alanda du almak icin tasarlanmistir.

Sadece kisesel kullanı yöneliktir ve ticari kullanım icin uygun degildir.

Urunu yalnizca bu kullanma talimatinda açiklandişi sekilde kullanin. Diger:tum kullanimlar uygunsuz kabul edilir ve mal hasarina ve hatta kişisel yaralanmaya neden olabilir. Bu urun oyuncak degildir.

Uretici veya satici, usulüne uygun olmayan veya yanış kullanımdan kaynaklanan hasarlar icin sorumluluk kabul etmez.

Urunu, sadece uygun ayakta durma yerine sikica vidalandiginda kullanin.

Dis hava sicakligi 10 santigrat derecenin alta ndustugunde depo boasaltimalidir, duş sokulmelidir ve kuru, dona karşi korumali bir yerde depolanmalidir.

Ön görulebilir hatali kullanim

Urunu asla tirmanma cerevesi vya camair ipi veya hamak taizicisi olarak kullanmayin.

Özel,isaretler

Bu kullanna talimatinda, urun uzerinde veya ambalaj uzerinde asagidaki semboller kullanlmistir.

Burada faydali ilave bilgiler bulabilirsiniz.

Icme suyu degildir!

Sicak su uyarisi.

Alet ile degil, sadece el ile sikin.

Hasar tehlikesi! Ambalaji, orneegin biçak gibi keskin vya sivri nesneler ile açmayın.

Urün dona karsi dayanikl degildir ve 10^^ in altindaki sicaklikarda soskulmelidir.

Güvenlik

Bu kullanma talimatinda asagidaki uyari sozcukleri kullanilmistir.

UYARI!

DIKKAT!

Bu uyari sembolü/kelimesi, seksinilmadigün takdirde olüm veya ciddi yaralanmayla sonuçlanabilecek orta duzeyde risk iceren bir tehlkeyi belirtir.

Bu uyari sembolü/kelimesi, seksinilmadiği takdirdekıçık veya orta derecede yaralanmayla sonuçlanabilecek tatsächık)duzeynde risk iceren bir tehlkeyi belirtir.

IKAZ!

Bu uyari sozcugü olasi mal hasarina karşi uyarir.

Genel güvenlik talimatlari

Kisiler icin guvenlik talimatlari

UYARI!

Ambalaj malzemesi nedeniyle bogulma tehlikesi!

Kafanin ambalaj filmine dolanmasi veya diger ambalaj malzemelerinin yutulmasi bogulma nedeniyle olumle sonuclanabilir. Ozellikle bilgi ve deneyim eksikligi nedeniyle riskleri degerlendiremeyen;cocuklar ve zihinsel engelliler icin tehlike potansiyeli artmaktadir.

• Cocuklarin ve ayrica zihinsel engelli kisilerin ambalaj malzemesiyle oynamadigiindan emin olun.

DIKKAT!

Haslanma tehlikesi!

Depo, yogun gune 1sigi alteinda isinir ve armatur konumuna bagli olarak duş basligindan cok sicak su cikabilir.

• Armaturu duş almadan once soğuk ile sicakarasina getirin.
• Dus basligin in altina girmeden once su sicakligini kontrl edin.
• Cocuklarin veya fiziksel, duyusal veya zihinsel yetenekleri azalmis kiselirin (orn. asiri alkol tuketmis kiseler) gozetimsiz olarak urunun yakinia gitmesine asla izin vermeyin.

DIKKAT!

Enfeksiyon tehlikesi!

Urunuzunbir sure boyunca kullanilmayacaksdepoda bakeriler cogalabilir.

• Urunü, on görulebilir kullanmama oncesi veya uzun sure kullanilmama sonrası boşaltın.
• Urunden gelen suyu icmeyin.

IKAZ!

Urünun yanlş kullanimi urnde hasarlara neden olabilir.

• Sadece Üretici tarafindan teslim edilen veya önerilen yedek parçalar ve aksesuar parçaları kullanın.
• Ürünç acmayin ve onarimi uzman personele birakin. Bunun icin kilavuzun arkasinda bulunan servis adresine basvurun. Bagimsiz olarak gerekleştilen onarimlarda, yanilş baglanti veya hatali kullanimda, sorumluluk ve garantı haklari devre disi kalir.

Açıklama

Güneş enerjili duşun deposu ⑦, baglanan bahçe hortum araciligiyla su ile doldurulur. Bu su, deponun mat siyah yuzeyi çok az Güneş enerjisi yansittigi icin, güneş isigi ile isitilir.

Günes enerjili duş, armature 8 gidenogrudan bir soğuk su beslemesine sahiptir ve böylece duş suyu sicakligi mukemmel bir sekilde ayarlanir.

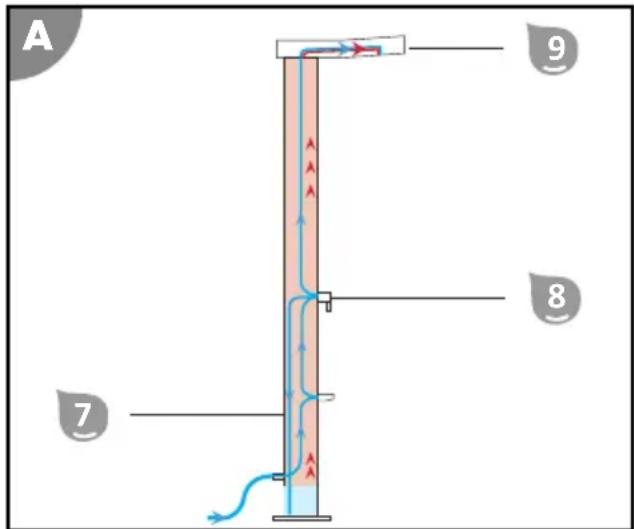

Sematik resim, bir günes energjili dusun{nasil calistigini göstermektedir:

Dusun govdesinin tamami su ile doldurulmustur ve ayni sekilde isitilmis suyun utte biriktigi bir elektrikli boyler gibi calisir.

Sicak suya ihtiya duyuldugunda tankin tabanindaki armatur kumanda edilerek iceriye soguk su alinir ve ust alanda zaten isinmis olansicak su depoya basilir.

Böylece depodaki isinmadan kaynaklanan her turlu basinç duş basligindan 9 disari Çikar. Bu durum, armatür kapalıken duş basligindan su damlamasina neden olur.

Hazirlik

Ayakta durma yerinin ve baglantilarin hazirlanmasi

Güvenli bir sekilde kullanilabmesi,—in duşun zemine sabitlenmi olması gerekir.

Dus, en gvenli sekilde duz ve kaymaz beton ve ahsap yüzeyde durur.

Ayakta durma yerinin iyi seçilmesi ve hazirlanması, duşun kurulumunu ve kullanımini onemli olçude kolaylastirir. Asagidaki gereklilikler karşilanmaldir veyareuseilmelidir:

• Su beslemsi ve tahliyesi, sabitleme ve gunes i sinimi
• Sağlam,扭矩 suya dayanikl ve kaymaz zemin, altermatif olarak zemin elemani (Urün no. 049028)

DIKKAT!

Yaralanma tehlikesi!

Urundevrilebilir.

• Kurulum iarin, urunu tutan ikinci bir kisi gerekli.

Ayakta durma yerini hazirlamak icin asagidaki gibi hareket edin:

1. Ikinci kisi duşu istenilen durma yerine konumlandirir ve duşmeye karşi emniyete alir. Delme noktalarinü duş tabanindaki deliklerden isaretleyin.
2. Duşu ayakta durma yerinden alin.
3. Bir matkap ile, secilen sabitleme malzemesi icin zemine uygun delikleri delin.
4. Sabitlme araclarini (orn. dubelleri) deliklere yerlestirin.

Ayakta durma yeri hazirlanmistr.

Kurulum

Güneş enerjili duşun birleşirilmesi

IKAZ!

• Montaj sirasinda hasar tehlikesini onlemek icin munferit parçaları alet kullanmadan elle sikarak birbirine vidalayin.

Vida böglantilari vidalanmadan once zaten sikirdir, boylece parcalari dokru sekilde hizalayabilirsiniz. Mevcut tum su cikislarin (orn. duş basligi veya boguk su musluğu) açikliklari asaşi bakmalidir. Vida böglantilari tamamen siki degilse disi Teflon bantla sarin.

Güneş enerjili duşu birleşirmek,—çın—asağidaki gibi hareket edin:

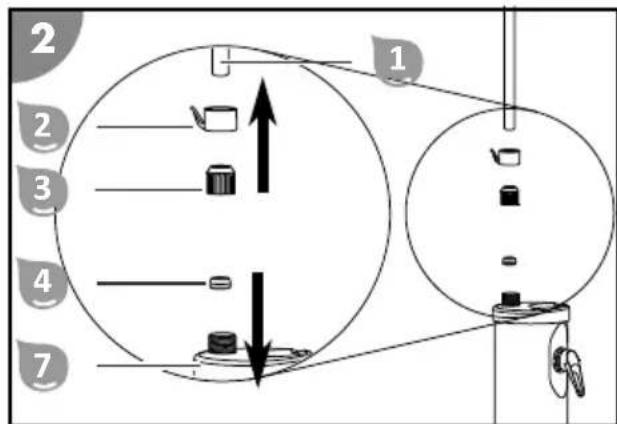

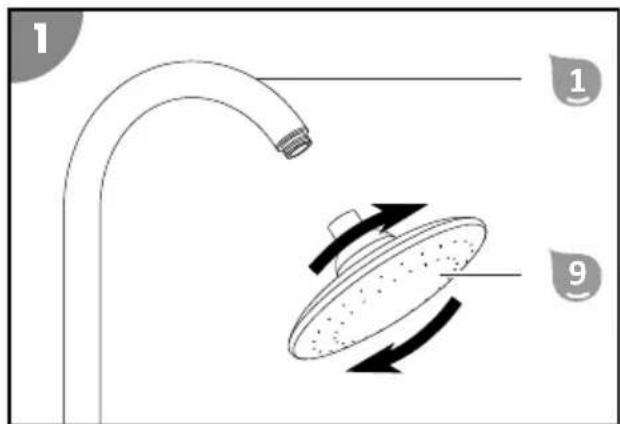

1. Dus basligini 9, conta dahil deponun ust kismina 1 vidalayin.
2. Contayi depo alt kismina 7 yerlestirin.
3. Havlu tutucuyu 2 ve halka somunu 3 depo ust kismina 1 itin.

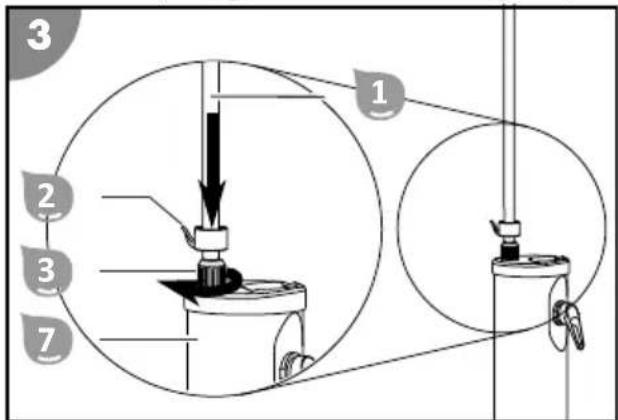

1. Depo ust kismini depo alt kisminin 7 uzerine yerlestirin.
2. Halka somunu 3 baglanti yerinin uzerine goturun ve ust kism ile alt kismi halka somun ile vidalayin.
3. Havlu tutucuyu 2 halka somunun 3 uzerine gotturun.

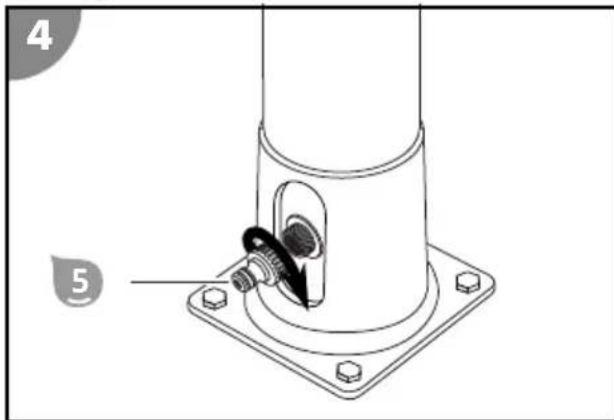

4. Hortum adaptörunü hortum baglantisina vidalayin.

Gunes enerjili du s birlestirilmistir.

Güneş enerjili yüzun kurulması

Güneş enerjili duşu hazirlanan ayakta durma yerine yerleştin. Güneş enerjili duşun öngörülen yonde hizalandigindan emin olun.

Ikinci kisi, sis duş tabanini zemine uygun bir sabitleme malzemesi ile vidalarken duşu tutar.

Deponun doldurulmasi

Güneş enerjili扭矩unuzun deposunu 7 doldurmak iar asağidaki gibi hareket edin:

1. Bir bahçé hortumunu su tesisatinin hortum adaptörüne ve musluğa takın. Bahçé hortumunu, takilma tehlíkesi olusturmayacak sekilde döseyin.
2. Musluğu�能. Armatür tamamen"sıcak" konuma getirin ve�能. Depo, bu konumda en hizl sekilde dolar. Depoya su akar. Deponun dolumu yaklaşik 3 dakika sürer.
3. Duş baslügenndan 9 esit bir sekilde su gelmeye basladigianda armaturu kapatin.
4. Su tesisatinin muslugunu kapatin.

Depo dolmuştur.

Kullanim

Güneş enerjili yüzun kullanilması

Güneş enerjili duşunuzu kullanmadan.Once aşağidakilere dikkat edin:

• Ürün uzun bir sure boyunca kullanilmayacaksa, sécak pada mikroplar ve bakeriler Çogalabilir. Enfeksiyon sehlikesi! Depo tahiye edilmelidir.
  Depo icerisindeki su sicakligi gunes iigina baglidir. Bulutlu havalarda suyun isinmasi daha uzun surer. Yogun gunes iiginda su cok sicak olabilir.
• Duş alanindaki engelleri kaldirin.

Dolu gunes energjili duşunuzu kullanmak iar asagidaki gibi hareket edin:

1. Bir bahçé hortumunu su tesisatinin hortum adaptörüne ve musluğa takın. Bahçé hortumunu, takılmazehlikesi olusturmayacak sekilde döseyin. Musluğu yüzın.
2. Armatürü 8 orta konuma getirin (sicak ile sogukarasina).Armatüru acin.
3. Istediginiz su sicakligini ayarlamak icin armaturu ya sola ya da saga dogru cevirin. Su miktarini ve su sicakligini armatur ile ayarlayin ve sicak su ile duşun keyfini cikarin.
4. Dusan sonra armaturu kapatin. Su tesisatinin musluğunu kapatin.

Dusona ermiistr.

Kapali armatire ragmen bazendus basligindan bir miktar su akabilir. Bu, basincsiz depodaki sicut suyun isinmasinin bir sonucudur ve bir kusur degildir.

Temizlik

Ardindan urun piyasada satilan banyo temizleyicileri, temiz musluk suyu ve tuy birakmayan bir bezle temizleyin. Asindirici temizlik maddeleri urune hasar verebilir. Urunu tuy birakmayan bir bezle kurulayin.

Sökme ilelmi

Urunun sökülmesi

Güne erjili duşu su tesisatindan ayirin ve armaturu acin. Depo ust kismini depo alt kismindan ayirin. Ikinci kişi urunu tutarken, urun ayaginin sabitleme vidalarini dokun. Depoda kalan suyu tahiye edin.

Depolama

Urünü iyice temizlendikten ve tamamen kuruduktan sonra kuru ve don olmayan bir yerde (= +5 °C) depolayin.

Sorun giderme

Hata resmi Neden Çozüm
Armatür kapatildıktan sonra扭矩 besteht期内 su gelmeye devam ediyor.	Bu durum, basınçalık tanktaki suyun,isinmasindoan kaynaklanmaktadır.	Bu bir;kusurdehyildir!
Bir;cıvata böglantışindo su sizyor. Cıvata böglantışı sizdiriyor. Dislere teflon	bant sarın.
Duş:bşkıngindan su akymiyor. Su beslemesi yok. Su beslemesini ve bahçehortumuhasarlar ve tıkalandın kontrl edin.	tumunuhasarlar ve tıkalandın kontrl edin.
Duş:bşkıngindan sicalsak su akymiyor. Depodaki su sicalskmiş seks)düzuk. Güneşenerjili duşun ayakta durmayerini bol Güneş ile�能 olanbir yere taşıyın.	enerjili duşun ayakta durmayerini bol Güneş ile�能 olanbir yere taşıyın.
Su tuhaf kokuyor vya rengidehyişmis.	Dolu güneş enerjili duşuzun surekullanilmamiş.	Depoyu tahluye kapağlızerinden tahluye edin ve depoyu yeniden doldurun.

Arizanin giderilememesi durumunda, son sayfada belirtilen musteri hizmetlerine basvurun.

Teknik veriler

Model: 049010

Maksimum isletim suyu basinci: 5 bar, gerekirse basinc dusurucu kullanin

Depo hacmi: 19 I

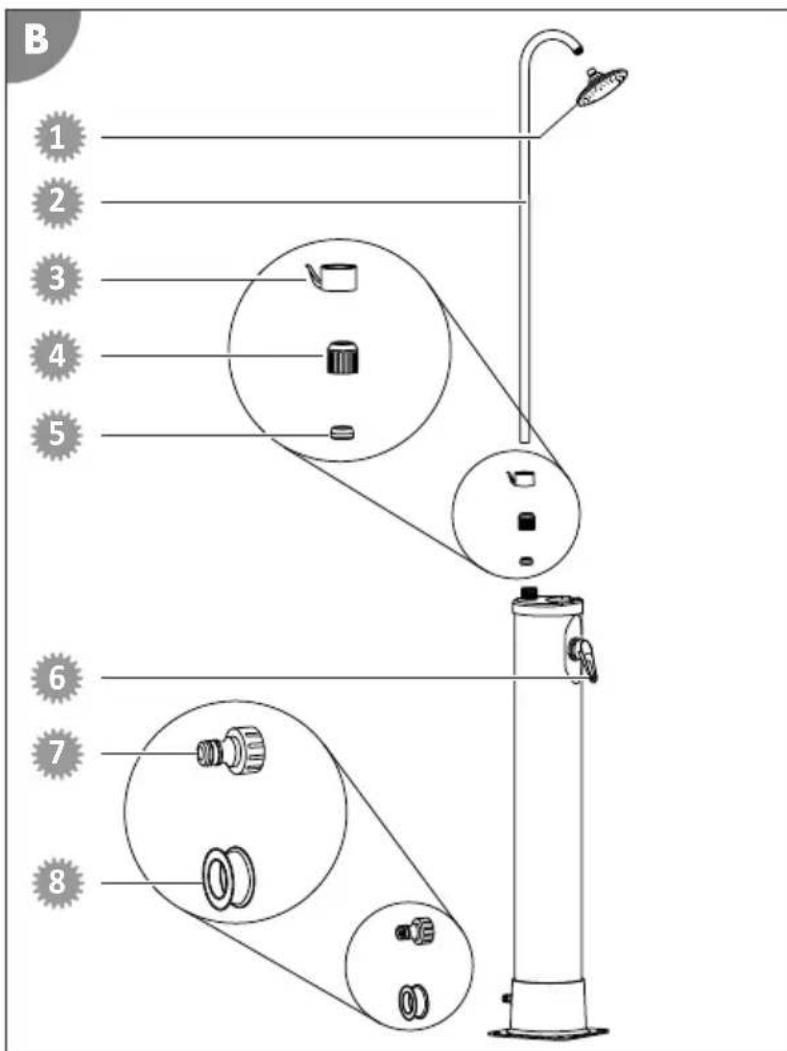

Yedek parçalar

049901 - Duş bazligi
049900 - Dus cubugu
049904 - Havlu tutucu
4 049903 - Flexible gunes energjili duş în halka somun
049905 - Flexible güneş energjili duş,—çin halka conta
049902 - Tek kollu karistirici icin tutamak
049907 - Hortum adaptorü
049908 - Teflon bant

UrünüBERTARAF etme

Ambalaji bertaraf etme

Ambalaji turüne gore bertaraf edin. Kartonu ve mukavayı atik kagit, ambalaj filmini ise geri donustürulebilir malzeme bolümüne atan.

Urünü bertaraf etme

Urunu, ulkenizdeki bertaraf yonetmeliklerine ve duzenlemelerine uygun olarak bertaraf edin.
