Dotazione/Parti del prodotto

1 Parte superiore del serbatoio
2 Portasciugamani
3 Ghiera
Guarnizione per il serbatoio
5 Adattatore per tubo

6 Nastro in teflon
7 Parte inferiore del serbatoio
Rubinetto
9 Testa della doccia

Manuale d'uso (senza figura)

Materiale necessario e non in dotazione

10 Materiale di fissaggio (viti e tassello per la base in pietra, calcestruzzo oppure legno), oppure elemento per pavimento Steinbach Outdoor

Disponibile opzionalmente

Elemento per pavimento - Steinbach Outdoor, che comprende il materiale di fissaggio (n. art. 049028)

Summario

Panorama prodotto. 2

Dotazione/Partidel prodotto 30

Informazioni generali 32

Leggere e conservare il manuale d'uso. 32

Spiegazione dei symboli 32

Sicurezza 32

Descrizione 34

Preparazione 34

Preparazione del luogo di installatione dei collegamenti 34

Installazione 35

Assemblaggio della doccia solare 35

Posizionamento della doccia solare 35

Riempimento del serbatoio 36

Utilizzo 36

Utilizzato della doccia solare 36

Pulizia 36

Smontaggio 36

Smontaggio del prodotto 36

Stoccaggio. 36

Risoluzione dei problemi 37

Dati tecnici 37

Pezzi di ricambio 38

Smaltimento 38

Informazioni generali

Leggere e conservare il manuale d'uso

Il manuale d'uso fa parte della presente doccia solare (a seguito il "prodotto"). Esso contiene importanti informazioni sulla messa in funzione e sull'uso.

Prima di usare il prodotto, leggere attendamente le manuale d'uso, in particolare, le avventenze di sicurezza. La mancata osservanza delle istruzioni presenti nel manuale d'uso possono provocare gravi lesioni o danni al prodotto.

Conservare il manuale d'uso per ulteriore consulazione. In caso di cessione a terzi del prodotto, deve essere obbligatoriamente fornito anche il presente manuale d'uso.

Uso previsto

Il prodotto è stato concepito solo come doccia per esterno.

É destinato esclusivamente all'uso privato e non all'ambito commerciale.

Usare il prodotto solo nelle modalità descritte nel presente manuale d'uso. Ogni altri tipo di utilizzo è da considerarsi come non conforme alla destinazione d'uso e più provocare danni materiali o lesions alle persona. Il prodotto non è un giocattolo per bambini.

Il fabbricante o il rivenditore declinano qualsiasi responsabilità per anni derivanti dall'uso errato o non conforme alla destinazione d'uso.

Utilizzare i prodotto solo se è stato anticorato correttamente al luogo di installment.

Se la temperatura scende al di sotto dei 10^ celsius, il serbatoio delve essere svuotato e la doccia smontata e conservata in un ambiente asciutto e non esposto al gelo.

Uso scorretto prevedibile

Nonutilizzare mai il prodotto per arrampicarsi o per fissare la corda da bucato o l'amaca.

Spiegazione dei symboli

I symboli del presente manuale d'uso vengono utilizzati sul prodotto o sull'imballaggio.

Qui sono riportate ulteriori informazioni pratiche.

Acqua non potabile!

Avvertimento, acqua boliente.

Serrare solo a mano e non con un utensile.

Pericolo di danneggiamento! Non aprire mai l'imballaggio con oggetti affiliati o una punta, ad es. un coltello.

Il prodotto non è resistente al gelo e deve essere smontato quando le temperature scendono al di sotto di 10^ .

Sicurezza

Le seguenti parole segnale sono utilizzate in quello manuale d'uso.

AVVERTIMENTO!

ATTENZIONE!

Questo significolo/Questa parola di segnalazione descrive un pericolo di media entità che, se non viene evitato, può provocare gravi lesioni o morte.

Questo symbolo/Questa parola di segnalazione descrive un pericolo di bassa entità che, se non viene evitato, cui provocare lievi lesioni.

Avverenze di sicurezza generali

Avvertenze di sicurezza per le persone

AVVERTIMENTO!

Pericolo di soffocamento con il materiale d'imballaggio!

L'intrappolamento della testa nella pellicola d'imballaggio o l'ingestione di altre parti del materiale d'imballaggio, possono causare la morte per soffocamento. Soprattutto per i bambini comeanche per le persone con limitate capacità cognitive, che non sono in grado di valutare correttamente la situazione a causa di poca conoscenza o esperienza, sussiste un elevato potenziale di pericololo.

• Fare attentione che, sia i bambini che le persone con limitate capacità cognitive, non giochino con il materiale d'imballaggio.

ATTENZIONE!

Pericolo di scottature!

In caso di irradianamento solare intenso il serbatoio potrebbe surriscaldarsi e quindi, in base alla posizione del rubinetto, alla testa della doccia potrebbe fuoriuscire dell'acqua boliente.

• Prima di iniziare la doccia, mettere il rubinetto in posizione centrale, tra caldo e freddo.
• Prima di andare fatto la testa della doccia, controllare la temperatura dell'acqua con la mano.
• Non lasciare che i bambini e le personne con facoltà fisiche, sensoriali o mentali ridotte (ad es. ubriachi) si avvicinino incontrallate al prodotto.

ATTENZIONE!

Pericolo di infezione!

Se il prodotto non viene utilizzato per un lungo intervallo di tempo, all'interno del serbatoio potrebbero formarsi dei batteri.

• In caso di inutilizzato prolongato e programmato è necessario svuotare il prodotto.
• Non bere mail l'acqua erogata dal prodotto.

AVVISO!

L'uso improprio del prodotto cui cause danni gravi al prodotto stesso.

• Utilizzare solo pezzi di ricambio e accessori forniti o consigliati dal fabbricante.
• Non aprire il prodotto e in caso di riparazioni rivolgersi a personale specializzato. Contattare l'indirizzo dell'assistenza che è indicato sul retro del manuale. Si esclude categoricamente qualsi asi responsabilità e interventi in garanzia in caso di riparazioni eseguite autonomamente, collegamenti errati o uso non conforme alla destinazione d'uso del dispositivo.

Descrizione

Il serbatoio della doccia solare viene riempito per mezzo del tubo da giardino collegato. L'acqua viene riscaldata dai raggi solari perché la superficie opaca del serbatoio mal riflette l'energia solare.

La doccia solare dispone di una conduttura di alimentazione diretta per l'acqua fredda collegata al rubinetto 8, in modo che但这a possa essere riscaldata perfettamente.

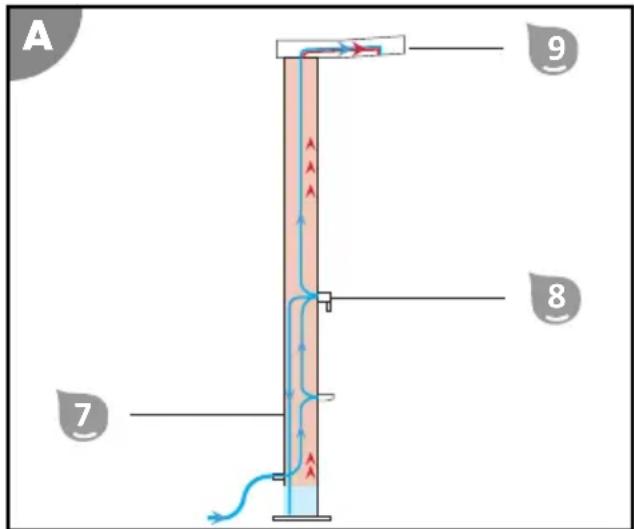

La figura schematica illustra la funzione di una doccia solare:

Tutto il corpo della doccia è piano di acqua e funzione come uno scaldabagno elettrico, in cui viene riscaldata o raccolta l'acqua.

Se è necessaria dell'accu calda, basta aprire il rubinetto 8 che si trovava nella base del serbatoio 7 in modo da immettere acqua fredda nella parte superiore dove si trovava l'accu già riscaldata.

Un eventuale aumento di pressione causato dal riscaldamento nel serbato io più essere compensatoattraverso la testa della doccia 9. Questa compensazione è visibile sotto forma di gocciolamento della testa della doccia con rubinetto chiuso.

Preparazione

Preparazione del luogo di installment e dei collegamenti

La doccia deve essere ancorata al terreno in modo da poter essere utilizzata in sicurezza.

La base più sicura per la doccia è una piattaforma piana e antiscivolo in calcestruzzo o legno.

La corretta scelta e preparazione del luogo di montaggio simplifica l'installazione e l'uso della doccia. è necessario soddisfare o considerare le seguenti condizioni:

• Tubazione di alimentazione e mandata, fissaggio e irradiazione solare
• Base stabile, uniforme, impermeabile e antiscivolo, oppure elemento per pavimento (n. art. 049028)

ATTENZIONE!

Pericolo di lesions!

Il prodotto più cadere.

• Per l'installazione è nécessaria una seconda persona che tengà fermo il prodotto.

Per preparare il luogo di installment, procedere come segue:

1. La seconda persona posizione la doccia nel punto desiderato e la fissa in modo che non possa cadere. Marcare il punto del terreno praticando dei fori nel piede di appoggio della doccia.
2. Spostare la doccia dal luogo di installmente.
3. Praticare i fori con un trapano, sul materiale di fissaggio scelto per il terreno.
4. Posizione are nei fori il materiale di fissaggio, (ad es. tassello).

Il luogo di installmente è pronto.

Installazione

Assemblaggio della doccia solare

AVVISO!

• Avvitare a mano i singoli componenti alla cun utensile per evitare il pericolo di danneggiamento durante il montaggio.

I raccordi a vite sono più serrati fino al fine corsa in modo da poter montare i singoli pezzi correttamente. Le aperture di tutte le uscite dell'acqua (ad es. testa della doccia o rubinetto acqua fredda) devono essere rivolte verso il basso. Se i raccordi a vite non sono ermetici, avvolgere il filetto con del nastro in teflon.

Per assemblare la doccia solare procedere come segue:

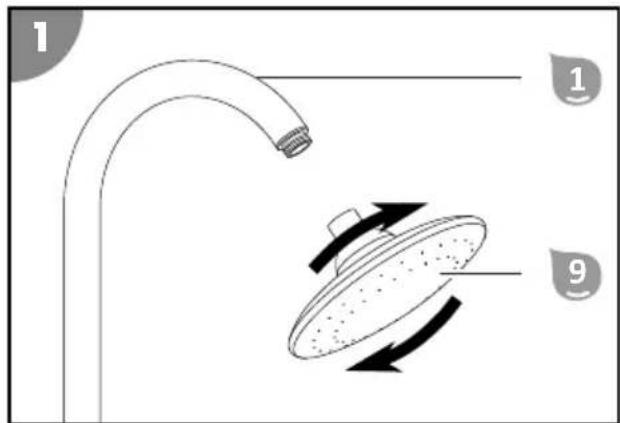

1. Avvitare la testa della doccia 9, compresa la guarnizione, alla parte superiore del serbatoio 1.

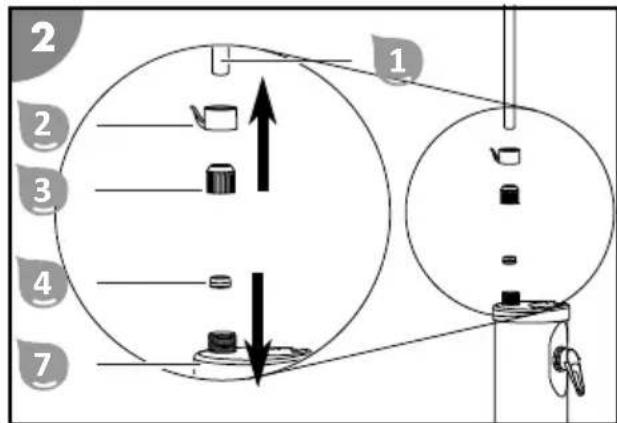

2. Posizionare la guarnizione 4 nella parte inferiore del serbatoio 7.

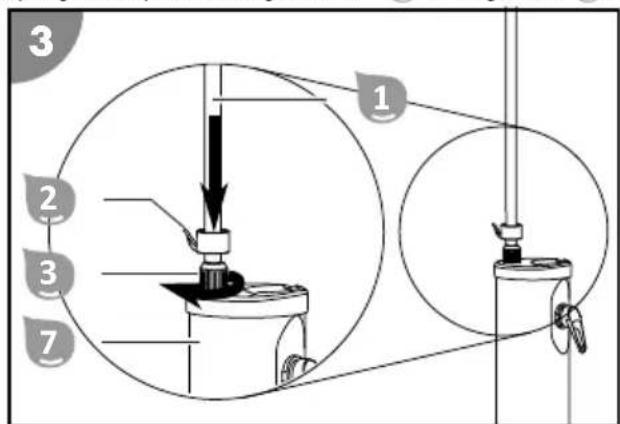

3. Spingere il portasciugamani 2 e la ghiera 3 sulla parte superiore del serbatoio 1.

1. Posizionare la parte superiore del serbatoio sulla parte inferiore del serbatoio stesso.
2. Inserire la ghiera 3 sul raccordo e avvitare la parte superiore e la parte inferiore con esta.
3. Guidare il portasciugamani 2 sulla ghiera 3

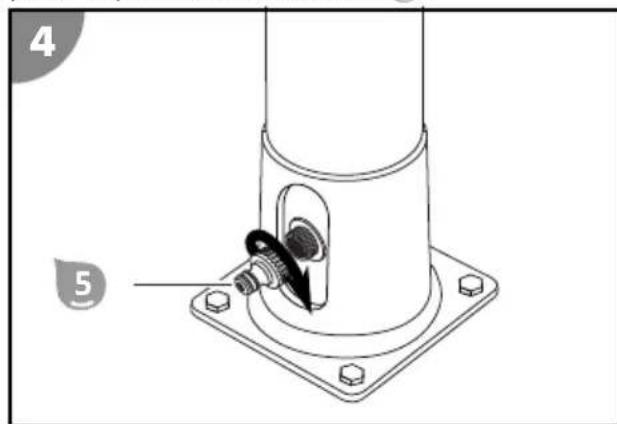

4. Avvitare I'adattatore per tubo alla connessione tubo.

La doccia solare è assemblata.

Posizionamento della doccia solare

Posizione la doccia solare nel luogo di installmentazione predisporto. Fare attenzione a orientare la doccia solare nella direzione prevista.

La seconda persona tiene ferma la doccia, cuando l'altra anymore il piede d'appoggio alla base, utilizesl materiale di fissaggio.

Riempimento del serbatoio

Per riempire il serbatoio 7 della doccia solare procedere come segue:

1. Collegare un tubo da giardino all'adattatore per tubo e al rubinetto della tubazione dell'accua. Posizione are il tubo da giardino in modo che non rappresenti un pericolo di inciampo per nessuno.
2. Aprire il rubinetto dell'accua. Ruotare completeness il rubinetto in posizione "calda" e aprirlo. In questa posizione il serbatoioiene riempito velocamente. L'acqua fluisce nel serbatoio. Il riempimento del serbatoio dura ca. 3 minuti.
3. Quando I'acqua inizia a fuoriuscire in modo uniforme alla testa della doccia 9, chiudere il rubinetto.
4. Chiudere il rubinetto della tubazione dell'acqua.

Il serbatoio è piano.

Utilizzo

Utilizzo della doccia solare

Prima di utilizzare la doccia solare, fare attenzione ai seguenti punti:

• Se il prodotto non viene utilizzato per un lungo intervallo di tempo, nell'acqua potrebbero proliferare dei batterie, esponendo quindi le persone al rischio di infezioni! Il serbatoio deve essere svuotato.
• La temperatura dell'acqua nel serbatoio dipende dall'irradiazione solare. In caso di cielo nuvoloso, il riscaldamento dell'acqua durerà più a lungo. In caso di irradiamento solare intenso l'acqua potrebbe diventare bollente.
• Rimuovere tutti gli ostacoli dall'area dove si trova la doccia.

Perutilizzare la doccia solare piena procedere come segue:

1. Collegare un tubo da giardino all'adattatore per tubo e al rubinetto della tubazione dell'acqua. Posizione are il tubo da giardino in modo che non rappresenti un pericolo di inciampo per nessuno. Aprire il rubinetto dell'acqua.
2. Posizionare il rubinetto 8 centralmente (tra caldo e freddo). Aprire il rubinetto.
3. Girare il rubinetto a sinistra o a destra in modo da regolare la temperatura dell'accua desiderata. Regolare con il rubinetto la portata e la temperatura dell'accua in modo da godersi una doccia con acqua calda.
4. Dopo la doccia, chiudere il rubinetto. Chiudere il rubinetto della tubazione dell'acqua.

La doccia è terminata.

Nonostante il rubinetto chiuso a volte alla testa della doccia potrebbe fuoriuscire dell'acqua. Questa è una conseguenza del riscaldamento dell'acqua nel serbatoio chiuso e non è un guasto.

Pulizia

Pulire il prodotto solo con comuni detergenti per il bagno, acqua corrente e un panno che non rilascia pelucchi. I detergenti troppo aggressivi potrebbero danneggiare il prodotto. Asciugare il prodotto con un panno che non rilascia pelucchi.

Smontaggio

Smontaggio del prodotto

Distaccare la tubazione dell'acqua alla doccia solare e aprire il rubinetto. Svitare la parte superiore del serbatoio alla parte inferiore. Rimuovere le vite di fissaggio dal piede di appoggio del prodotto, nella una seconda persona lo tiene fermo. Svuotare l'acqua residua dal serbatoio.

Stoccaggio

Dopo aver pulito e asciugato accuramente il prodotto, conservarlo in un luogo asciutto e non esposto al gelo (= +5^) .

Risoluzione dei problemi

Simbolo di erre Causa Soluzione
Dopo aver chiuso il rubinetto l'acqua continua a fuoriscire alla testa della doccia.	Questo fenomeno è causato dal riscaldamento dell'acqua nel serbatoio sono pressione.	Non si tratta di un difetto!
L'acqua fuoriesce da un raccordo a vite.	Il raccordo a vite non è ermetico. Avvolegere del nastro in teflon attorno al filetto.
L'acqua non esce alla testa della doccia.	Manca l'alimentazione dell'acqua. Controllare l'alimentazione dell'acqua e verificare che il tubo da giardino non sia danneggiato o bloccato.
Dalla testa della doccia non fuoriesce acqua calda.	La temperature dell'acqua nel serbatoio è troppo Bassa.	Il luogo di installmentazione della doccia solare devesse ben esposto ai raggi solari.
L'acqua ha un odore o un colore anomalo.	La doccia solare piena non è stata utilizzata per un lungo periodo di tempo.	Svuotare il serbatoioattraverso il tappo di svuotamento e riempire con acqua pulita.

Se I'anomalia dovesse persistere, contattare il servizio clienti indicato nell'ultima pagina.

Dati tecnici

Modello: 049010

Pressione di esercizio dell'acqua massima: 5 bar, ev. utilizzato un riduttore di pressione

Volume serbatoio: 19 I

Pezzi di ricambio

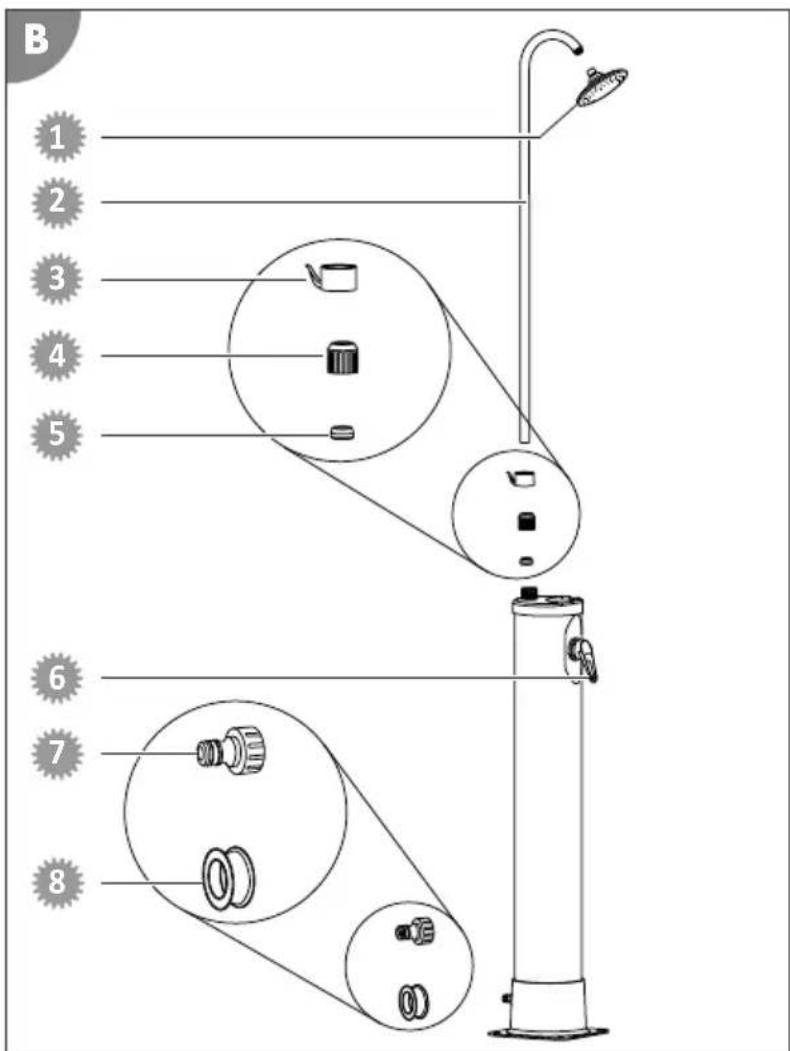

049901 - Testa della doccia
049900 - Asta della doccia
049904 - Portasciugamani
4 049903 - Ghiera per doccia solare Flexible
049905 - Anello di tenuta per doccia solare Flexible
049902 - Maniglia per la leva miscelatore
049907 - Adattatore per tubo
049908 - Nastro in teflon

Smaltimento

Smaltimento dell'imballaggio

Smaltire l'imballaggio differenziandolo. Conferire il cartone e la scatola alla raccolta di carta straccia, avviare la pellicola al recupero dei materiali riciclabili.

Smaltimento del prodotto

Smaltire il prodotto in base alle direttive e ai regolamenti nazionali in materia di smaltimento.
