KULLANIM KILAVUZU Magic 049000 Steinbach

Teslimat kapsamı/ürün parçaları

1 Depo üst kısmı
2 Halka somun
3 Hortum adaptörü
4 Teflon bant

5 Depo alt kısım
6 Armatür
7 Duş başlığı

Kullanma talimatı (resimsiz)

Gerekli, birlikte verilmeyen yardımcı malzeme

8 Sabitleme malzemesi (taş, beton veya ahşaptan oluşan zemininiz için vidalar ve dübeller) veya Steinbach Outdoor - zemin elemanı

Opsiyonel olarak mevcut

9 Sabitleme malzemesi (Ürün no. 049028) dahil Steinbach Outdoor - zemin elemanı

İçindekiler

Genel bakış....2

Teslimat kapsamı/ürün parçaları....121

Genel....123

İşletme talimatını okuyun ve saklayın....123

Özel işaretler....123

Güvenlik....123

Açıklama....125

Hazırlık....125

Ayakta durma yerinin ve bağlantıların hazırlanması....125

Kurulum....126

Güneş enerjili duşun birleştirilmesi....126

Güneş enerjili duşun kurulması.... 126

Deponun doldurulması....127

Kullanım....127

Güneş enerjili duşun kullanılması....127

Temizlik....127

Sökme işlemi....127

Ürünün sökülmesi....127

Depolama....127

Sorun giderme....128

Teknik veriler....128

Yedek parçalar....129

Ürünü bertaraf etme....129

Genel

İşletme talimatını okuyun ve saklayın

Bu kullanma talimatı bu güneş enerjili duşa aittir (bundan böyle "Ürün" olarak da anılacaktır). Çalıştırma ve kullanıma yönelik önemli bilgiler içerir.

Ürünü kullanmadan önce özellikle güvenlik talimatları olmak üzere kullanma talimatı dikkatlice okuyun. Bu kullanma talimatı uyulmaması, ciddi yaralanmalara veya üründe hasara neden olabilir.

Kullanma talimatı gelecek kullanımlar için saklayın. Ürünü üçüncü şahıslara vermeniz halinde, bu kullanma talimatı da ürün ile beraber verdiğinizden emin olun.

Kullanım amacı

Bu ürün sadece açık alanda duş almak için tasarlanmıştır.

Sadece kişisel kullanıma yöneliktir ve ticari kullanım için uygun değildir.

Ürünü yalnızca bu kullanma talimatında açıklandığı şekilde kullanın. Diğer tüm kullanımlar uygunsuz kabul edilir ve mal hasarına ve hatta kişisel yaralanmaya neden olabilir. Bu ürün oyuncak değildir.

Üretici veya satıcı, usulüne uygun olmayan veya yanlış kullanımdan kaynaklanan hasarlar için sorumluluk kabul etmez.

Ürünü, sadece uygun ayakta durma yerine sıkıca vidalandığında kullanın.

Dış hava sıcaklığı 10 santigrat derecenin altına düştüğünde depo boşaltılmalıdır, duş sökülmelidir ve kuru, dona karşı korumalı bir yerde depolanmalıdır.

Ön görülebilir hatalı kullanım

Ürünü asla tırmanma çerçevesi veya çamaşır ipi veya hamak taşıyıcısı olarak kullanmayın.

Özel işaretler

Bu kullanma talimatında, ürün üzerinde veya ambalaj üzerinde aşağıdaki semboller kullanılmıştır.

Burada faydalı ilave bilgiler bulabilirsiniz.

İçme suyu değildir!

Sıcak su uyarısı.

Alet ile değil, sadece el ile sıkın.

Hasar tehlikesi! Ambalajı, örneğin bıçak gibi keskin veya sivri nesneler ile açmayın.

Ürün dona karşı dayanıklı değildir ve 10°C'Nin altındaki sıcaklıklarda sökülmelidir.

Güvenlik

Bu kullanma talimatında aşağıdaki uyarı sözcükleri kullanılmıştır.

UYARI!

DİKKAT!

Bu uyarı sembolü/kelimesi, kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek orta düzeyde risk içeren bir tehlikeyi belirtir.

Bu uyarı sembolü/kelimesi, kaçınılmadığı takdirde küçük veya orta derecede yaralanmayla sonuçlanabileceği düşük düzeyde risk içeren bir tehlikeyi belirtir.

Genel güvenlik talimatları

Kişiler için güvenlik talimatları

UYARI!

Ambalaj malzemesi nedeniyle boğulma tehlikesi!

Kafanın ambalaj filmine dolanması veya diğer ambalaj malzemelerinin yutulması boğulma nedeniyle ölümle sonuçlanabilir. Özellikle bilgi ve deneyim eksikliği nedeniyle riskleri değerlendiremeyen çocuklar ve zihinsel engelliler için tehlike potansiyeli artmaktadır.

- Çocukların ve ayrıca zihinsel engelli kişilerin ambalaj malzemesiyle oynamadığından emin olun.

DİKKAT!

Haşlanma tehlikesi!

Depo, yoğun güne ışığı altında ısınır ve armatür konumuna bağlı olarak duş başlığından çok sıcak su çıkabilir.

• Armatürü duş almadan önce soğuk ile sıcak arasına getirin.
• Duş başlığının altına girmeden önce su sıcaklığını kontrol edin.
• Çocukların veya fiziksel, duyusal veya zihinsel yetenekleri azalmış kişilerin (örn. aşırı alkal tüketmiş kişiler) gözetimsiz olarak ürünün yakınına gitmesine asla izin vermeyin.

DİKKAT!

Enfeksiyon tehlikesi!

Ürün uzun bir süre boyunca kullanılmayacaksa depoda bakteriler çoğalabilir.

• Ürünü, ön görülebilir kullanmama öncesi veya uzun süre kullanılmama sonrası boşaltın.
• Uründen gelen suyu içmeyin.

iKAZ!

Ürünün yanlış kullanımı üründe hasarlara neden olabilir.

• Sadece üretici tarafından teslim edilen veya önerilen yedek parçalar ve aksesuar parçaları kullanın.
• Ürünü açmayın ve onarımı uzman personele bırakın. Bunun için kılavuzun arkasında bulunan servis adresine başvurun. Bağımsız olarak gerçekleştirilen onarımlarda, yanlış bağlantı veya hatalı kullanımda, sorumluluk ve garanti hakları devre dışı kalır.
• Duş başlığı kireçle tıkanabilir. Hasarı önlemek için duş başlığını düzenli olarak kontrol edin ve gerekirse temizleyin.

Açıklama

Güneş enerjili duşun deposu 5, bağlanan bahçe hortum aracılığıyla su ile doldurulur. Bu su, deponun mat siyah yüzeyi çok az güneş enerjisi yansıttığı için, güneş ışığı ile ısitılır.

Güneş enerjili duş, armatüre 6 giden doğrudan bir soğuk su beslemesine sahiptir ve böylece duş suyu sıcaklığı mükemmel bir şekilde ayarlanır.

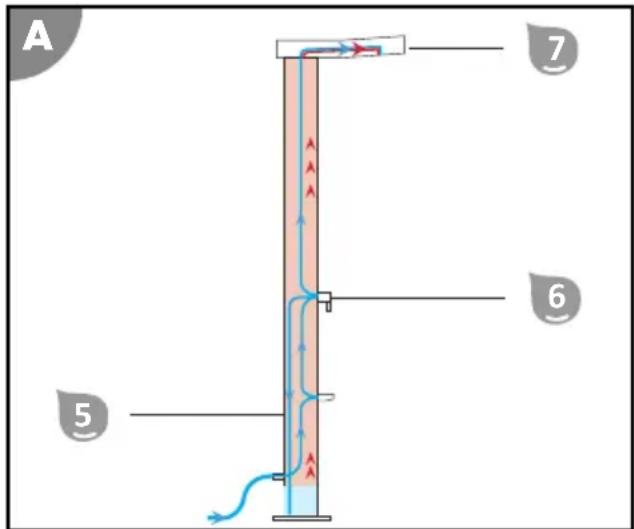

Şematik resim, bir güneş enerjili duşun nasıl çalıştığını göstermektedir:

Duşun gövdesinin tamamı su ile doldurulmuştur ve aynı şekilde ısıtılmış suyun üstte biriktiği bir elektrikli boyler gibi çalışır.

Sıcak suya ihtiyaç duyulduğunda tankın 6 tabanındaki armatür kumanda edilerek 5 içeriye soğuk su alınır ve üst alanda zaten ısınmış olan sıcak su depoya basılır.

Böylece depodaki ısınmadan kaynaklanan her türlü basınç duş başlığından ⑦ dışarı çıkar. Bu durum, armatür kapalıyken duş başlığından su damlamasına neden olur.

A 7 6 5

Hazırlık

Ayakta durma yerinin ve bağlantıların hazırlanması

Güvenli bir şekilde kullanılabilmesi için duşun zemine sabitlenmiş olması gerekir.

Duş, en güvenli şekilde düz ve kaymaz beton ve ahşap yüzeyde durur.

Ayakta durma yerinin iyi seçilmesi ve hazırlanması, duşun kurulumunu ve kullanımını önemli ölçüde kolaylaştırır. Aşağıdaki gereklilikler karşılanmalıdır veya düşünülmelidir:

• Su beslemesi ve tahliyesi, sabitleme ve güneş ışınımı
• Sağlam, düz suya dayanıklı ve kaymaz zemin, alternatif olarak zemin elemanı (Ürün no. 049028)

DİKKAT!

Yaralanma tehlikesi!

Ürün devrilebilir.

- Kurulum için, ürünü tutan ikinci bir kişi gerekli.

Ayakta durma yerini hazırlamak için aşağıdaki gibi hareket edin:

1. İkinci kişi duşu istenilen durma yerine konumlandırır ve düşmeye karşı emniyete alır. Delme noktalarını duş tabanındaki deliklerden işaretleyin.
2. Duşu ayakta durma yerinden alın.
3. Bir matkap ile, seçilen sabitleme malzemesi için zemine uygun delikleri delin.
4. Sabitleme araçlarını (örn. dübelleri) deliklere yerleştirin.

Ayakta durma yeri hazırlanmıştır.

Kurulum

Güneş enerjili duşun birleştirilmesi

¡KAZ!

- Montaj sırasında hasar tehlikesini önlemek için münferit parçaları alet kullanmadan elle sıkarak birbirine vidalayın.

Vida bağlantıları vidalanmadan önce zaten sıkıdır, böylece parçaları doğru şekilde hizalayabilirsiniz. Mevcut tüm su çıkışlarının (örn. duş başlığı veya soğuk su musluğu) açıklıkları aşağı bakmalıdır. Vida bağlantıları tamamen sıkı değilse dışı Teflon bantla sarın.

Güneş enerjili duşu birleştirmek için aşağıdaki gibi hareket edin:

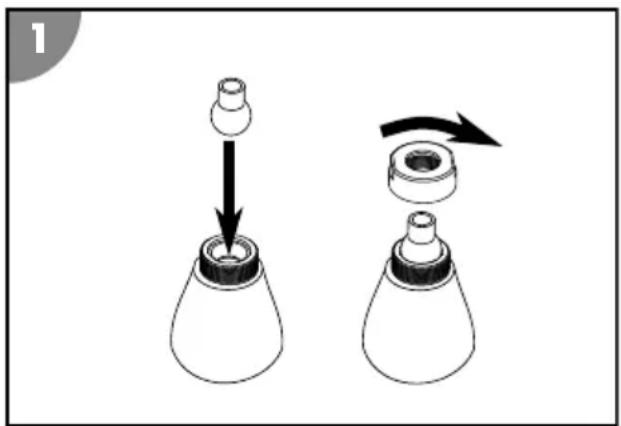

1. Duş başlığını 7 birleştirin.
2. Duş başlığını 7 depo üst kısmına 1 vidalayın.

1. Depo üst kısmını 1 depo alt kısmının 5 üzerine yerleştirin.

Üst kısımdaki takma düzeneğine ve alt kısımdaki çentiğe dikkat edin. Üst kısmı alt kısma daha kolay yerleştirebilmeniz için konektörün parçalarını yağlayıcı / vazelin (teslimat kapsamında değildir) ile yağlayın.

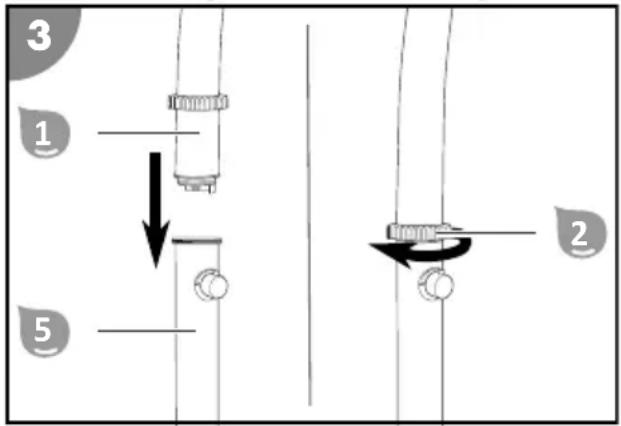

1. Halka somunu ② bağlantı yerinin üzerine götürün ve üst kısım ile alt kısmı halka somun ile vidalayın.
2. Hortum adaptörünü 3 hortum bağlantısına vidalayın.

Güneş enerjili duş birleştirilmiştir.

Güneş enerjili duşun kurulması

Güneş enerjili duşu hazırlanan ayakta durma yerine yerleştirin. Güneş enerjili duşun öngörülen yönde hizalandığından emin olun.

İkinci kişi, siz duş tabanını zemine uygun bir sabitleme malzemesi ile vidalarken düşu tutar.

Deponun doldurulması

Güneş enerjili duşunuzun deposunu 5 doldurmak için aşağıdaki gibi hareket edin:

1. Bir bahçe hortumunu su tesisatının hortum adaptörüne 3 ve musluğa takın. Bahçe hortumunu, takılma tehlikesi oluşturmayacak şekilde döseyin.
2. Musluğu açın. Armatürü 6 tamamen "sicak" konuma getirin ve açın. Depo, bu konumda en hızlı şekilde dolar. Depoya su akar. Deponun dolumu yaklaşık 3 dakika sürer.
3. Duş başlığından 7 eşit bir şekilde su gelmeye başladığında armatürü kapatın.
4. Su tesisatının musluğunu kapatın.

Depo dolmuştur.

Kullanım

Güneş enerjili duşun kullanılması

Güneş enerjili duşunuzu kullanmadan önce aşağıdaki dilere dikkat edin:

• Ürün uzun bir süre boyunca kullanılmayacaksa, sıcak suda mikroplar ve bakteriler çoğalabilir. Enfeksiyon tehlikesi! Depo tahliye edilmelidir.
• Depo içerisindeki su sıcaklığı güneş ışığına bağlıdır. Bulutlu havalarda suyun ısınması daha uzun sürer. Yoğun güneş ışığında su çok sıcak olabilir.
• Duş alanındaki engelleri kaldırın.

Dolu güneş enerjili duşunuzu kullanmak için aşağıdaki gibi hareket edin:

1. Bir bahçe hortumunu su tesisatının hortum adaptörüne 3 ve musluğa takın. Bahçe hortumunu, takılma tehlikesi oluşturmayacak şekilde döseyin. Musluğu açın.
2. Armatürü 6 orta konuma getirin (sicak ile soğuk arasına). Armatürü açın.
3. İstediğiniz su sıcaklığını ayarlamak için armatürü ya sola ya da sağa doğru çevirin. Su miktarını ve su sıcaklığını armatür ile ayarlayın ve sıcak su ile duşun keyfini çıkarın.
4. Duştan sonra armatürü kapatın. Su tesisatının musluğunu kapatın.

Duş sona ermiştir.

Kapalı armatüre rağmen bazen duş başlığından bir miktar su akabilir. Bu, basınçsız depodaki sıcak suyun ısınmasının bir sonucudur ve bir kusur değildir.

Temizlik

Ardından ürünü piyasada satılan banyo temizleyicileri, temiz musluk suyu ve tüy bırakmayan bir bezle temizleyin. Aşındırıcı temizlik maddeleri ürüne hasar verebilir. Ürünü tüy bırakmayan bir bezle kurulayın.

Sökme işlemi

Ürünün sökülmesi

Güneş enerjili duşu su tesisatından ayırın ve armatürü açın. Depo üst kısmını depo alt kısmından ayırın. Ikinci kişi ürünü tutarken, ürün ayağının sabitleme vidalarını sökün. Depoda kalan suyu tahliye edin.

Depolama

Ürünü iyice temizlendikten ve tamamen kuruduktan sonra kuru ve don olmayan bir yerde (= +5 °C) depolayın.

Sorun giderme

Hata resmi Neden Çözüm
Armatür kapatıldıktan sonra duş başlığından su gelmeye devam ediyor.	Bu durum, basınçsız tanktaki suyun ısınmasından kaynaklanmaktadır.	Bu bir kusur değildir!
Bir cívata bağlantısından su sızıyor. Cívata bağlantısı sızdırıyor. Dişlere teflon bant sarın.
Duş başlığından su akmıyor. Su beslemesi yok. Su beslemesini ve bahçe hortumunu hasarlar ve tıkanıklık bakımından kontrol edin.
Duş başlığından sıcak su akmıyor. Depodaki su sıcaklığı çok düşük. Güneş enerjili duşun ayakta durma yerini bol güneş ışığı olan bir yere taşıyın.
Su tuhaf kokuyor veya rengi değişmiş.	Dolu güneş enerjili duş uzun süre kullanılmamış.	Depoyu tahliye kapağı üzerinden tahliye edin ve depoyu yeniden doldurun.

Arıza giderilemiyorsa, lütfen yetkili bir uzmana veya Steinbach destek ekibine başvurun.

Teknik veriler

Model: 049000

Maksimum işletim suyu basıncı: 5 bar, gerekirse basınç düşürücü kullanın

Depo hacmi: 18 l

Yedek parçalar

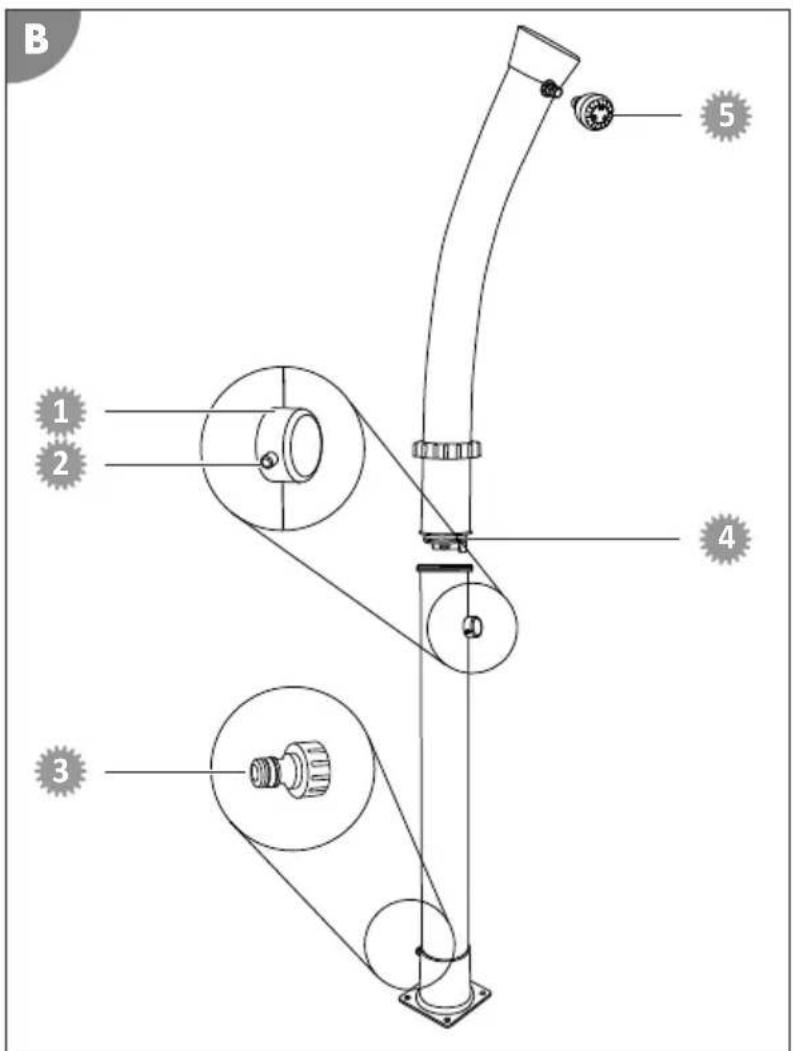

049936 - Tutamak
2 049922 - Karıştırıcı batarya için vida
3 049907 - Hortum adaptörü
4 099025 - Magic güneş enerjili duş için halka conta
5 049923 - Duş başlığı

B 1 2 3 4 5

Ürünü bertaraf etme

Ambalajı bertaraf etme

Ambalajı türüne göre bertaraf edin. Kartonu ve mukavvayı atık kağıt, ambalaj filmini ise geri dönüştürülebilir malzeme bölümüne atın.

Ürünü bertaraf etme

Ürünü, ülkenizdeki bertaraf yönetmeliklerine ve düzenlemelerine uygun olarak bertaraf edin.

Steinbach
