NÁVOD NA OBSLUHU Magic 049000 Steinbach

Nejedná se o pitnou vodu!

1 Horný diel nádrže
2 Skrutkový krúžok
3 Hadicový adaptér
4 Teflónový pás

5 Spodný diel nádrže
6 Armatúra
7 Sprchová hlavica

8 Upevňovací materiál (skrutky a hmoždinky pre váš podklad z kameňa, betónu alebo dreva) alebo podlahový prvok Steinbach Outdoor

Volitel'ne dostupné

Všeobecné informácie....77

Príprava miesta a prípojok....79

Inštalácia....80

Zloženie solárnej sprchy....80

Inštalácia solárnej sprchy....80

Plnenie nádrže....81

Obsluha....81

Používanie solárnej sprchy....81

Čistenie....81

Demontáž....81

Náhradné diely....83

Likvidácia....83

Všeobecné informácie

Tento návod na obsluhu patrí k tejto solárnej sprche (ďalej nazývanej aj „výrobok“). Obsahuje dôležité informácie o uvedení do prevádzky a obsluhe.

Skôr, ako výrobok použijete, si dôkladne prečítajte návod na obsluhu, predovšetkým bezpečnostné pokyny. Nedodržiavanie tohto návodu na obsluhu môže viest' k vážnym zraneniam alebo škodám na výrobku.

Návod na obsluhu uschovajte na d'alšie používanie. Ked' postúpite výrobok tretej osobe, bezpodmienečne jej dodajte aj tento návod na obsluhu.

Správne použitie

Zariadenie je určené výlučne na súkromné používanie a nie je vhodný na priemyselné využitie.

Používajte výrobok iba tak, ako je popísané v tomto návode na obsluhu. Akékol'vek iné použitie sa chápe ako nesprávne použitie a môže mať za následok vecné škody alebo dokonca ublíženie na zdraví. Výrobok nie je hračka pre deti.

Výrobca alebo predajca neručí za škody, ktoré vzniknú v dôsledku nesprávneho alebo chybného použitia.

Používajte výrobok iba vtedy, keď je pevne zoskrutkovaný na vhodnom mieste.

Ak vonkajšia teplota klesne pod hodnotu 10 °C, musí sa nádrž vyprázdnit, sprcha demontovať a uskladnit na suché miesto zabezpečené pred mrazom.

Predpokladané chybné použitie

Nikdy nepoužívajte výrobok ako preliezku alebo ako stojan na bielizeň či hojdaciu siet.

Vysvetlenie znakov

V návode na obsluhu, na výrobku alebo na obale sa používajú nasledovné symboly.

Tu nájdete užitočné doplnkové informácie.

Ut'ahujte iba ručne, nie pomocou nástroja.

Žiadna pitná voda!

V tomto návode na obsluhu sa používajú nasledovné signálne slová.

VAROVANIE!

UPOZORNENIE!

Tento symbol/signálne slovo označuje nebezpečenstvo so stredným stupňom rizika, ktorého následkom, ak sa mu nezabráni, môže byť smrt' alebo t'ažké zranenie.

Tento symbol/toto signálne slovo označuje nebezpečenstvo s nízkym stupňom rizika, ktoré, ak mu nezabránite, môže mať za následok malé alebo mierne zranenie.

POZNÁMKA!

Toto signálne slovo vystríha pred možnými vecnými škodami.

Bezpečnostné pokyny pre osoby

VAROVANIE!

Zachytenie hlavy do obalovej fólie alebo prehltnutie ostatného obalového materiálu môže viest' k smrti udusením. Najmä pre deti, ako aj l'udí s mentálnym postihnutím, ktorí v dôsledku nedostatku vedomostí a skúseností nedokážu odhadnút' riziká, hrozí vyššie potenciálne riziko.

- Zabezpečte, aby sa deti a l'udia s mentálnym postihnutím nehrali s obalovým materiálom.

UPOZORNENIE!

Nebezpečenstvo obarenia!

Pri intenzívnom slnečnom žiarení sa nádrž zahrieva a v závislosti od polohy armatúry môže na sprchovej hlavici unikať veľmi horúca voda.

• Nastavte armatúru pred sprchovaním medzi studenú a horúcu.
• Skontrolujte teplotu vody. Až potom sa postavte pod sprchovú hlavicu.
• Nikdy nenechávajte detí, ako aj osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami (napr. opitých ľudí), v blízkosti výrobku.

UPOZORNENIE!

Nebezpečenstvo infekcie!

Ked' sa výrobok dlhšie nepoužíva, môžu sa v nádrži nahromadit' baktérie.

- Vyprázdnite výrobok pred predpokladaným nepoužívaním alebo po dlhšom nepoužívaní.

Neodborná manipulácia s výrobkom môže viest' k poškodeniu výrobku.

• Používajte iba náhradné diely a diely príslušenstva, ktoré dôdáva alebo odporúča výrobca.
• Neotvárajte výrobok, ale prenechajte opravu odborníkom. Na to sa obrátte na adresu servisu uvedenú na zadnej strane návodu. Pri svojpomocne vykonaných opravách, neodbornom pripojení alebo pri nesprávnej obsluhe sú vylúčené akékol'vek nároky na záruku a ručenie.
• Sprchová hlavica sa môže upchat' vodným kameňom. Aby ste predišli poškodeniu, sprchovú hlavicu pravidelne kontrolujte a v prípade potreby ju vyčistite.

Popis

Nádrž 5 solárnej sprchy sa plní vodou pomocou pripojenej záhradnej hadice. Slnečným žiarením sa táto voda zohrieva, pretože čierny matný povrch nádrže odráža len veľmi málo slnečnej energie.

Solárna sprcha disponuje priamym prívodom studenej vody k armatúre 6, takže je možné sprchovaciu vodu perfektne temperovat.

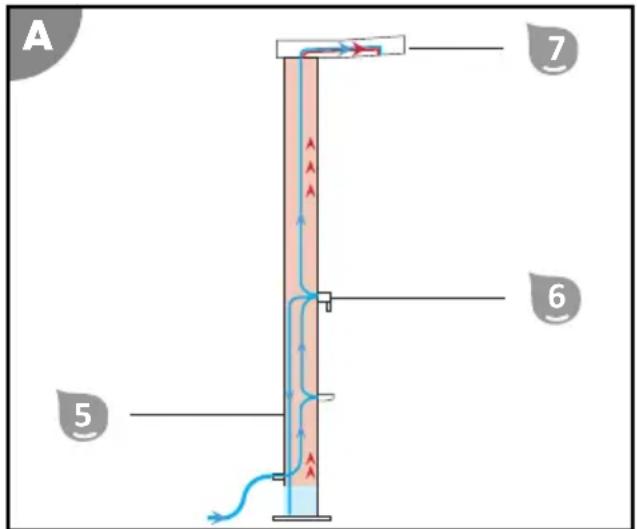

Schematický obrázok zobrazuje fungovanie solárnej sprchy:

Celé teleso sprchy je naplnené vodou a funguje podobne, ako elektrický bojler, pričom sa zahriata voda tiež hromadí hore.

Prípadný tlak spôsobený zahrievaním v nádrži je tak možné vypustit pomocou sprchovej hlavice 7. To zapríčiňuje kvapkanie sprchovej hlavice pri zatvorenej armatúre.

A 7 6 5

Príprava

Príprava miesta a prípojok

Sprcha sa musí ukotvit do zeme, aby ju bolo možné bezpečne používať.

Najbezpečnejšie je sprcha umiestnená na rovnej a nešmykl'avej betónovej a drevenej podlahe.

Dobrý výber a príprava miesta výrazne zjednoduší inštaláciu a obsluhu sprchy. Nasledujúce požiadavky musia byť splnené alebo je ich potrebné zohl'adnit':

• Prívod a odvod vody, upevnenie a slnečné žiarenie
• Stabilný, rovný, vodoodolný a nešmykl'avý podklad, alternativne podlahový prvok (č. výr. 049028)

UPOZORNENIE!

Nebezpečenstvo zranenia!

Výrobok môže spadnúť.

- Na inštaláciú je potrebná d'alšia osoba, ktorá výrobok podrží.

Pri príprave miesta postupujte nasledovne:

1. Druhá osoba umiestni sprchu na požadované miesto a zaistí ju proti spadnutiu. Označte si miesta vrtu prostredníctvom otvorov v podstavci sprchy.
2. Odstráňte sprchu z pripraveného miesta.
3. Pomocou vítačky vyvítajte vhodné otvory k zvolenému upevňovaciemu materiálu do podlahy.
4. Umiestnite upevňovacie prostriedky (napr. hmoždinky) do otvorov.

Miesto je pripravené.

Inštalácia

Zloženie solárnej sprchy

POZNÁMKA!

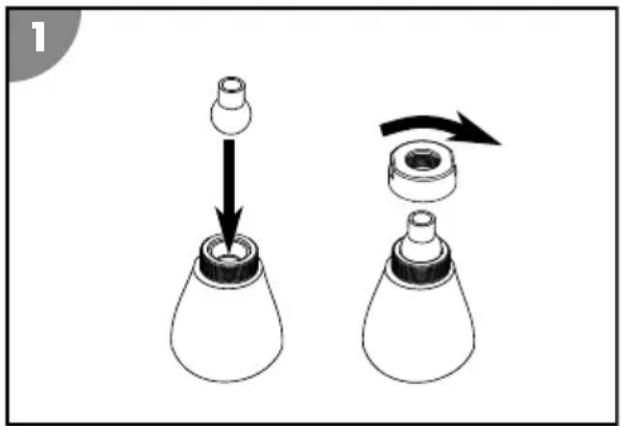

Skrutkovacie spojenia sú už pred naskrutkovaním na doraz tesné, aby bolo možné jednotlivé diely správne vyrovnat. Otvory všetkých dostupných výpustov vody (napr. sprchová hlavica alebo kohutik na studenú vodu) by mali ukazovať nadol. Ak nie sú skrutkové spojenia úplne tesné, oviňte závit teflónovou páskou.

Pri skladaní solárnej sprchy postupujte nasledovne:

1. Nasad'te horný diel nádrže 1 na spodný diel nádrže 5.
   Dbajte na zásuvné zariadenie na hornom diele a na zárez na spodnom diele. Namažte mazivo/ vazelínu (nie je v rozsahu dodávky) na časti zásuvného zariadenia, aby horný diel l'ahšie zasadol na spodný diel.
2. Zavedte skrutkový krúžok 2 na miesto spojenia a zoskrutkujte horný diel a spodný diel pomocou skrutkového krúžka.
3. Naskrutkujte hadicový adaptér 3 na hadicovú prípojku.

Solárna sprcha je zložená.

Inštalácia solárnej sprchy

Umiestnite solárnu sprchu na pripravené miesto. Dbajte na to, aby solárna sprcha bola vyrovnaná do určeného smeru.

Na naplnenie nádrže 5 vašej solárnej sprchy postupujte nasledovne:

1. Nasuňte záhradnú hadicu na hadicový adaptér 3 a vodovodný kohútik vedenia vody. Položte záhradnú hadicu tak, aby sa nestala miestom zakopávania.
2. Otočte vodovodný kohútk. Otočte armatúru 6 úplne do polohy „horúce“ a otvorte ju. V tejto polohe sa nádrž plní najrýchlejšie. Voda prúdi v nádrži. Plnenie nádrže trvá asi 3 minúty.
3. Ked' tečie voda zo sprchovej hlavice 7 rovnomerne, zatvorte armatúru.
4. Zatvorte vodovodný kohútik vedenia vody.

Nádrž je naplnená.

Obsluha

Používanie solárnej sprchy

Pred použitím solárnej sprchy dbajte na nasledujúce:

• Ked' sa výrobok dlhšie nepoužíva, môžu sa v teplej vode hromadit' zárodky a baktérie. Hrozí nebezpečenstvo infekcie! Nádrž musí byt' vyprázdnéná.
• Teplota vody v nádrži závisí od slnečného žiarenia. Pri zamračenom počasí trvá zahrievanie vody dlhšie. Pri intenzívnom slnečnom žiarení môže byť voda velmi horúca.
• Odstráňte prekážky z oblasti sprchy.

Na využívanie vašej naplnenej solárnej sprchy postupujte nasledovne:

1. Nasuňte záhradnú hadicu na hadicový adaptér 3 a vodovodný kohútik vedenia vody. Položte záhradnú hadicu tak, aby sa nestala miestom zakopávania. Otočte vodovodný kohútik.
2. Nastavte armatúru 6 do stredovej polohy (medzi horúcu a studenú). Otvorte armatúru.
3. Otáčajte armatúru bud' dol'ava, alebo doprava, aby ste nastavili požadovanú teplotu vody. Regulujte množstvo vody a teplotu vody pomocou armatúry a užívajte si sprchu s teplou vodou.
4. Po sprchovaní zatvorte armatúru. Zatvorte vodovodný kohútik vedenia vody.

Napriek zatvorenej armatúre môže niekedy zo sprchovacej hlavice vytekať trocha vody. Ide o dôsledok ohrevu teplej vody v beztlakovej nádrži a nie o poruchu.

Čistenie

Čistite výrobok výlučne bežným čističom na kúpel'ne, čistou vodou z vodovodu a bezvláknitou utierkou. Agresívne čistiace prostriedky môžu poškodit' výrobok. Vysušte výrobok utierkou, ktorá nepúšťa vlákna.

Demontáž

Demontáž výrobku

Odpojte solárnu sprchu z vedenia vody a otvorte armatúru. Odskrutkujte horný diel zo spodného dielu nádrže. Odstráňte upevňovacie skrutky z podstavca výrobku, kým druhá osoba drží výrobok. Vyprázdnite zvyškovú vodu z nádrže.

Skladovanie

Obrazovka chyby Príčina Odstránenie
Po zatvorení armatúry ešte voda dokvapká zo sprchovej hlavice.	Táto skutočnosť je podmienená zahrievaním vody v beztlakovej nádrži.	Nejde pritom o žiadny nedostatok!
Voda preteká zo skrutkového spojenia.	Skrutkové spojenie je netesné. Oviňte	závit teflónovou páskou.
Zo sprchovej hlavice netečie žiadna voda.	Zásobovanie vodou chýba. Skontrolujte	zásobovanie vodou a poškodenia a blokády záhradnej hadice.
Zo sprchovej hlavice netečie žiadna teplá voda.	Teplota vody v nádrži je príliš nízka.	Postavte umiestnenie solárnej sprchy na miesto, kde je veľa slnečného žiarenia.
Voda čudne práchne alebo je sfarbená.	Naplnená solárna sprcha nebola dlhšie používaná.	Vyprázdnite nádrž a znovu ju naplňte.

Maximálny prevádzkový tlak vody: 5 barov, príp. použite redukčný ventil tlaku

Objem nádrže: 18 l

Náhradné diely

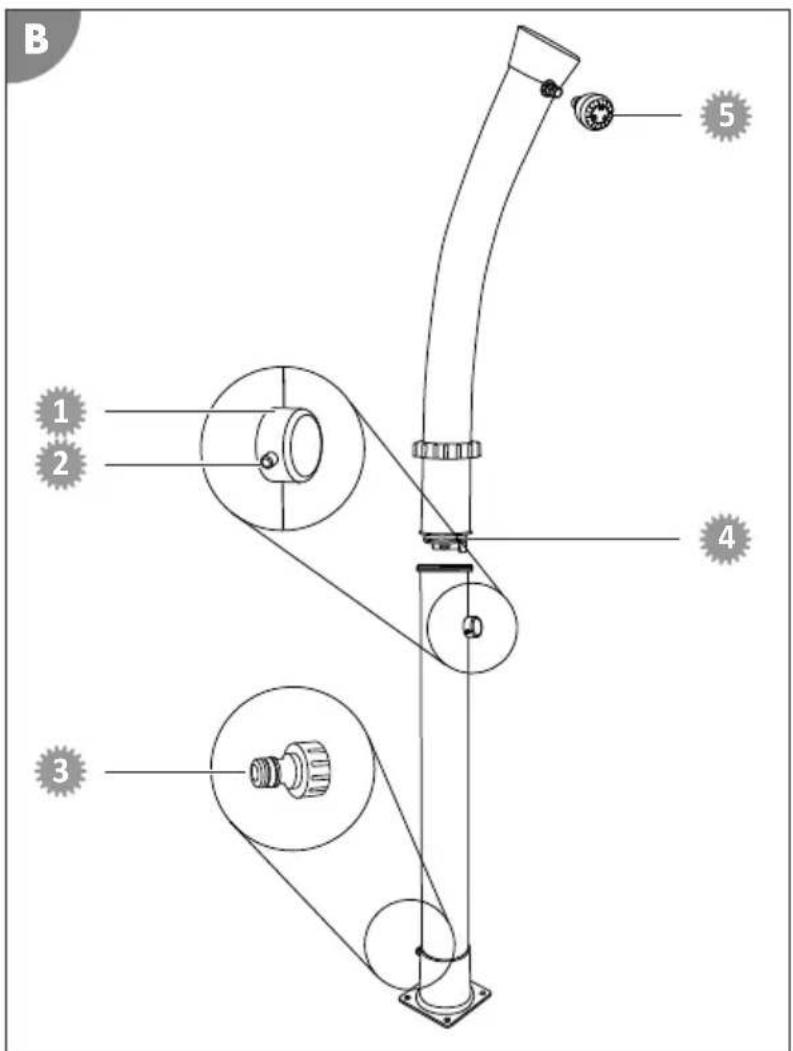

1 049936 - Rukovät'
2 049922 – Skrutka pre zmiešanú batériu
3 049907 – Hadicový adaptér
4 099025 – Tesniaci krúžok pre solárnu sprchu Magic
5 049923 – Sprchová hlavica

B 1 2 3 4 5

Likvidácia

Likvidácia obalu

Výrobok zlikvidujte v súlade so smernicami a predpismi o likvidácii odpadu platnými vo vašom štáte.
