BEDIENUNGSANLEITUNG Skyfall Steinbach

Lieferumfang/Produkteile

1 Befestigungsschrauben für Duschkopf
2 Innensechskant-Schraubenschlussel
3 Schlauchadapter
Entleerungskappe
5 Teflonband
6 Schlauch
Dichstring Handbrause

8 Halterung Handbrause
Handbrause
Drehregler
Armatur
Tank
13 Dichtringe
14 Duschkopf Betriebsanleitung (ohne Abbildung)

Benötigtes, nicht mitgeliefertes Hilfsmaterial

15 Befestigungsmaterial (Schrauben und Düb für ihren Untergrund aus Stein, Beton oder Holz) oder das Steinbach Outdoor - Bodenelement

Optional erhältlich

16 Steinbach Outdoor - Bodenelement inklusive Befestigungsmaterial (Art. Nr. 049028)

Inhaltsverzeichnis

Ubersicht. 2

Lieferumfang/Produktteile 3

Allgemeines 5

Betriebsanleitung lesen und aufbewahren. 5

Zeichenerklarung 5

Sicherheit 5

Allgemeine Sicherheitshinweise 6

Beschreibung 6

Vorbereitung 7

Standplatz und AnschlussesVBorbereiten 7

Installation 7

Solarduschezusammensetzen 7

Solardusche aufstellen 8

Tank befluen 8

Bedienung. 9

Solardusche benutzen 9

Reinigung 10

Demontage 10

Tank entleeren 10

Produkt abbauen 10

Lagerung. 10

Fehlersuche 10

Technische Daten 11

Ersatzteile 11

Entsorgung 11

Verpackung entsorgen 11

Produkt entsorgen 11

Allgemeines

Betriebsanleitunglesen und aufbewahren

These Betriebsanleitung gehort zu dieser Solardusche (im Folgenden auch „Produkt" genannt). Sie enthalt wichtige Information zur Inbetriebnahme und Bedienung. Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Produkt einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu schweren Verletzungen oder Schäden am Produkt führen.

Bewahren Sie die Betriebssanleitung für die weitere Nutzung auf. Wenn Sie das Produkt an Dritte weitergeben, geben Sie unbedingt diese Betriebsanleitung mit.

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist ausschließlich zum Duschen im Freien bestimmt.

Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie das Produkt nur, wie in dieser Betriebsanleitung beschreiben. Jedi andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschaenen oder)sagar zu Personenschaden führen. Das Produkt ist kein Kinderspielzeug.

Der Hersteller oder Handler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Benutzen Sie das Produkt nur, wenn es fest am geeigneten Standplatz verschraubt ist.

Sinkt die Aufsontemperatur unter 10^ Celsius, muss der Tank entleert, die Dusche abgebaut und an einem trockenen frostsicheren Ort gelagert werden.

Vorhersehbare Fehlanwendung

Verwenden Sie das Produkt niemals als Klettergerüst oder Träger für Wäscheleinen oder Hängematten.

Zeichenerklarung

Die folgenden Symbole werden in dieser Betriebsanleitung, auf dem Produkt oder auf der Verpackung verwendet.

Hierfindensie nutzliche Zusatzinformationen.

Kein Trinkwasser!

Warning vor bereits Wasser.

Nur von Hand anziehen, nicht mit Werkzeug.

Beschädigungsgefahr! Verpackung nicht mit scharfen oder spitzen Gegenständen z.B. Messer öffnen.

Das Produkt ist nicht frostsicher und muss bei Temperatren unter 10^ abgebaut werden.

Sicherheit

Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet.

WARNING!

Dieses Signalsymbol/-wort bezeichnete eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine gingefugige oder mäßige Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Allgemeine Sicherheitshinweise

Sicherheitshinweise für Personen

WARNING!

Erstickungsgefahr durch Verpackungsmaterial!

Verfangen des Kopfes in Verpackungsfolie oder Verschlucken von sonstigem Verpackungsmaterial kann zum Tod durch Erstickten führen. Speziell für Kinder sowie geistig beeinträchtigte Menschen, die die Risiken durch Mangel an Wissen und Erfahrung nicht abschätzen können, besteht hierfür erhöhtes Gefahrenpotential.

• Stellen Sie sicher, dass Kinder sowie geistig beeinträchtigte Menschen nicht mit dem Verpackungsmaterial speilen.

VORSICHT!

Verbrühungsgefahr!

Bei intensiver Sonneneinstrahlung heizt sich der Tank auf und abhängig von der Armaturstellung kann sehr heißes Wasser am Duschkopf austreten.

• Stellen Sie die Armatur vor dem Duschen zwischen kalt und heißt.
• Überprüfen Sie die Wassertemperatur bevor Sie sich unter den Duschkopf stellen.
• Lassen Sie Kinder sowie Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten (z.B.: Betrunkene) niemals unbeaufsichtigt in die Höhe des Produktes.

VORSICHT!

Infektionsgefahr!

Wenn das Produkt länger nicht benutzt wird, können sich im Tank Bakterien vermehren.

• Entleeren Sie das Produkt vor absehbarer oder nach längerer Nichtbenutzung.
• Trinken Sie das Wasser aus dem Produkt nicht.

HINWEIS!

Unsachgemäß Umgang mit dem Produkt kann zu Schaden am Produkt führen.

• Verwenden Sie nur Ersatzteile und Zubehörteile, die vom Hersteller geliefert oder empfohlen werden.
• Offen Sie das Produkt nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an die Serviceadresse auf der Rückseite der Anleitung. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Gewährleistungsansprüche ausgeschlossen.
• Der Duschkopf kann durch Kalk verstopfen, um Schäden zu vermeiden ist der Duschkopf regelmäßig zu prufen und bei Bedarf zu reinigen.

Beschreibung

Der Tank 12 der Solardusche wird über den angeschlossenen Gartenschlauch mit Wasser gefüllt. Durch die Sonneneinstrahlung wird these Wasser erwartmt, da die mattschwarze Oberfläche des Tanks nur sehr weniger Sonnenenergie reflektiert.

Die Solardusche verfügbar über eine direkte Kaltwasser-Zuleitung zur Armatur, sodass das Duschwasser perfect temperiert werden kann.

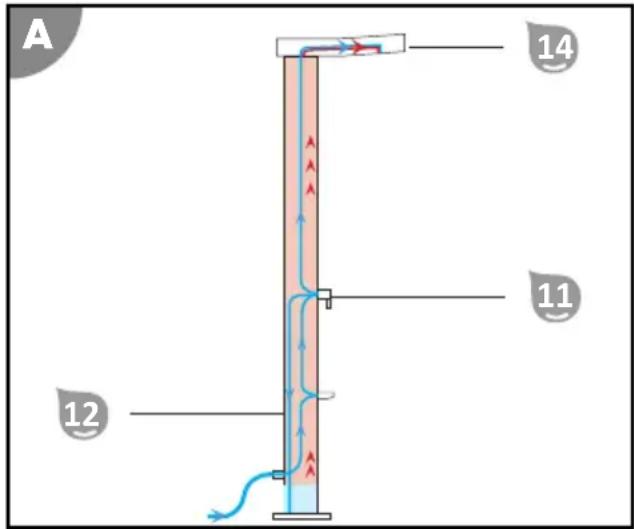

Die schematische Abbildung zeigt die Funktionseine einer Solardusche:

Der gesamte Körper der Dusche ist mit Wasser gefüllt und Funktioniert ähnlich einem Elektroboiler, bei dem sich das erwärmte Wasser ebenfalls oben sammelt.

Wird Warmwasser bestehtigt, so wird durch Betätigung der Armatur am Boden des Tankes Kaltwasser eingelassen und das im oberen Bereich bereits erwartete Warmwasser wird aus dem Tank gespresst.

Ein allfälliger Druck durch Erwärung im Tank kann durch den Duschkopf 14 somit entweichen. Dies verursacht ein Tropfen des Duschkopfas bei geschlossener Armatur.

Vorbereitung

Standplatz und AnschlüsseVBoreiten

Die Dusche muss am Boden verankert werden, damit sie sicher benutzt werden kann.

Am{sichersten steht die Dusche auf ebenen und rutschfestern Beton- und Holzböden.

Gute Wahl und Vorbereitung des Standplatzes vereinfacht die Installation und Bedienung der Duschemaßgeblich. Folgende Anforderungen müssen erfüllt sein oder bedacht werden:

• Wasser Zu- und Ableitung, die Befestigung und Sonneneinstrahlung
• Stabiler, ebener, wasser- und rutschfester Untergrund, alternativ das Bodenelement (Art. Nr. 049028)

VORSICHT!

Verletzungsgefahr!

Das Produkt kann umstürzen.

• Für die Installation ist eine zweite Person erforderlich, die das Produkt hält.

Gehen Sie wie folgt vor, um den Standplatz vorzubereiten:

1. Die zweite Person positioniert die Dusche am gewünschten Standplatz und sichert diese gegen Umfallen. Markieren Sie die Bohrstellen durch die Bohrungen im Standfuß der Dusche.
2. Entfernen Sie die Dusche vom Standplatz.
3. Bohren Sie mit einer Bohrmschine die passenden Locher zum gewählten Befestigungsmaterial in den Boden.
4. Platzieren Sie die Befestigungsmittel (z.B. Dubel) in den Lochtern.

Der Standplatz istVBoreitet.

Installation

Solardusche zusammensetzen

HINWEIS!

• Verschrauben Sie die Einzelteile handfest ohne Zuhlfenahme von Werkzeug, um Beschädigungsgefahr der bei Montage zu vermeiden.

Die Schraubverbindungen sind bereits vor dem Einsatzrauben auf Anschlag dicht, sodass Sie die Einzelteile korrekt ausrichten konnen. Die Offnungen aller vorhandenen Wasserauslasse (z. B.: Duschkopf oder Kaltwasserhahn) sollen nach unten zeigen. Sind Schraubverbindungen nicht vollständig dicht, umwickeln Sie das Gewinde mit Teflonband.

Gehen Sie wie folgt vor, um die Solardusche zusammenzusetzen:

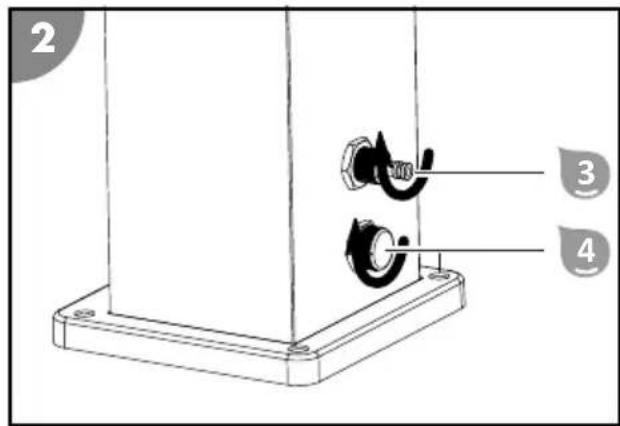

1. Legen Sie die Dichtringe in die Öffnung, auf der Oberseite von dem Tank 12.
2. Schrauben Sie mit einem Innensechskant-Schraubenschlüssel 2 und den Befestigungsschrauben 1 den Duschkopf 14 auf den Tank 12.
3. Schrauben Sie den Schlauchadapter 3 auf den Schlauchanschluss.

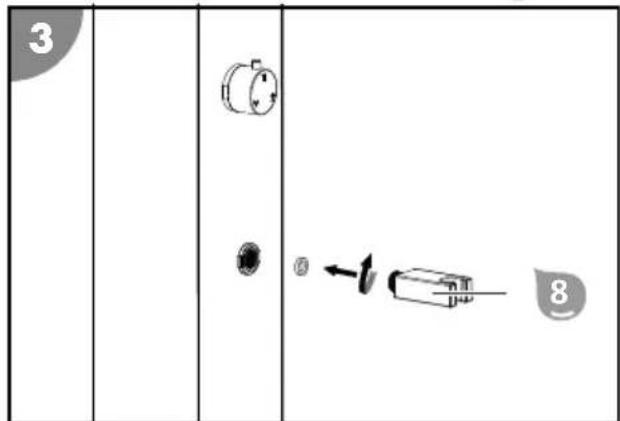

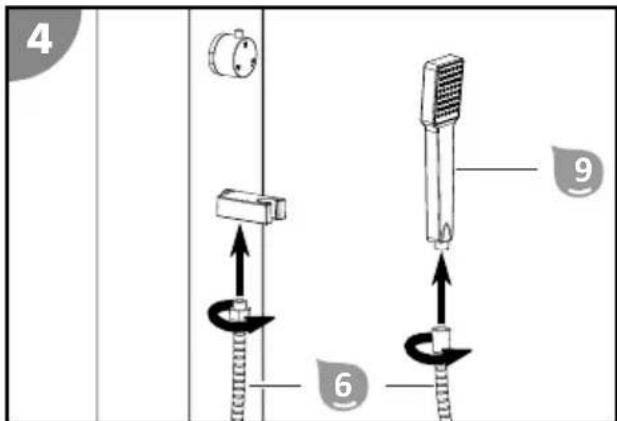

1. Setzten Sie den Dichtring auf das Gewinde der Halterung der Handbrause 8.
2. Schrauben Sie die Halterung der Handbrause in den Tank.
3. Schrauben Sie den Schlauch auf die Halterung der Handbrause.
4. Schrauben Sie den Schlauch auf die Handbrause 9
5. Stecken Sie die Handbrause in die Halterung.

Die Solardusche ist zusammengesetzt.

Solardusche aufstellen

Platzieren Sie die Solardusche amVBereiteten Standplatz. Achten Sie darauf die Solardusche in die vorgesehene Richtung auszurichten.

Die zweite Person hält die Dusche fest, während Sie den Standfuß der Dusche mit dem Befestigungsmaterial passend zum Untergrund verschrauben.

Tank befüllen

Gehen Sie wie folgt vor, um den Tank Ihrer Solardusche zu befüllen:

1. Stecken Sie einen Gartenschlauch auf den Schlauchadapter und Wasserhahn der Wasserleitung. Verlegen Sie den Gartenschlauch so, dass er nicht zur Stolperfalle wird.

2. Drehen Sie den Wasserhahn auf. Drehen Sie die Armatur vollständig in die Stellung "heil" und offen den sie. In dieser Stellung wird der Tank am schnellsten befüllt. Wasser strömt in den Tank. Die Befüllung des Tanks dauert ca. 3 Minuten.

3. Sobald Wasser gleichmäßig aus dem Duschkopf 14 lauft, schlieben Sie die Armatur.
4. Schlieben Sie den Wasserhahn der Wasserleitung.

Der Tank ist befüllt.

Bedienung

Solardusche benutzen

Beachten Sie folgenden, bevor Sie ihre Solardusche benutzen:

• Wenn das Produkt länger nicht benutzt wird, können sich im warmen Wasser Keime und Bakterien vermehren, Infektionsgefahr! Der Tank muss entleert werden.
  Die Wassertemperatur im Tank ist von der Sonneneinstrahlung abhängig. Bei bewölktem Wetter dauert die Erwärung des Wassers länger. Bei intensiver Sonneneinstrahlung kann das Wasser sehr hei sein.
• Entfernen Sie Hindernisse aus dem Duschbereich.

Gehen Sie wie folgt vor, um ihre befüllte Solardusche zu benutzen:

1. Stecken Sie einen Gartenschlauch auf den Schlauchadapter und Wasserhahn der Wasserleitung. Verlegen Sie den Gartenschlauch so, dass er nicht zur Stolperfalle wird.
2. Drehen Sie den Wasserhahn auf.
3. Stellen Sie den Drehregler auf die gewünschte Duscheinstellung. Der Drehregler rastet an den korrekten Positionen mit einem "Klick" ein.
4. Stellen Sie die Armatur in die mittlere Position (zwischen heißt und kalt).
5. Offnen Sie die Armatur.
6. Drehen Sie die Armatur nach links oder rechts, um die Wassertemperatur einzustellen.
7. Andern Sie Wassermenge und Wassertemperatur mit der Armatur.
8. Schlieben Sie die Armatur nach dem Duschen.
9. Schlieben Sie den Wasserhahn der Wasserleitung.

Die Dusche ist beendet.

Trotz geschlossener Armatur kann manchmal etwas Wasser aus dem Duschkopf laufen. Das ist eine Folge des Aufheizens vom Warmwasser im drucklosen Tank und kein Mangel.

Verfügbare Duscheinstellungen

Regendusche Das Wasser strcntvollflachig aus den Dusen des Duschkopfs

Handbrause Das Wasser stimm vollständig aus der Handbrause

Wasserfall

Das Wasser strömt aus dem breiten Schlitz am Ansatz des Duschkopfs 14.

Reinigung

Reinigen Sie das Produkt ausschließlich mit handelsüblichem Badezimmerreiniger, klarem Leitungswasser und einem fusselfreiem Tuch. Aggressive Reinigungsmittel können das Produkt beschädigten. Trocknen Sie das Produkt mit einem fusselfreiem Tuch.

Demontage

Tank entleeren

Trennen Sie die Solardusche von der Wasserleitung. Öffnen Sie die Armatur und schrauben Sie die Entleerungskappe ab, um das Wasser aus dem Tank abzulassen.

Produkt abbauen

Entferen Sie die Befestigungsschrauben vom Standfuß des Produktes, während die zweite Person das Produkt hält. Entleeren Sie das restliche Wasser aus dem Tank und schrauben Sie die Entleerungskappe in den Tank.

Lagerung

Lagern Sie das Produkt nach einer gründlichen Reinigung und vollständigen Trocknung an einem trockenen und frostfreien Ort (= +5^) .

Fehlersuche

Fehlerbild Ursache Behebung
Nach dem Schließen der Armaturläuft das Wasser aus demDuschkopf noch nach.	Dieser Umstand ist durch dasAufheizen des Wassers imdrucklosen Tank bedingt.	Es handelt sich damit um keinenMangel!
Wasser dringt aus einerSchraubverbindung hervor.	Die Schraubverbindung ist undicht. Umwickeln Sie das Gewinde mitTeflonband.
Es fließt kein Wasser aus demDuschkopf.	Die Wasserversorgung fehl. Überprüften Sie dieWasserversorgung und denGartenschlauch auf Schäden undBlockaden.
Es fließt kein warmes Wasser ausdem Duschkopf.	Die Wassertemperatur im Tank ist zu gering.	Verlegen Sie den Standplatz derSolardusche auf einen Platz mit vielSonneneinstreitung.
Das Wasser richt seltsam oder istverfällig.	Die gefüllte Solardusche wurdelänger nicht benutzt.	Entleeren Sie den Tank über dieEntleerungskappe und befüllen Sieden Tank neu.

Falls sich die Störung nicht beheben{lsst, wenden Sie sichitte an eine authorisierte Fachkraft oder das Steinbach-Support-Team.

Technische Daten

Modell: 049096PPC62

Maximaler Betriebsswasserdruck: 5 bar, ev. Druckminderer verwenden

Tankvolumen: 40 I

Ersatzteile

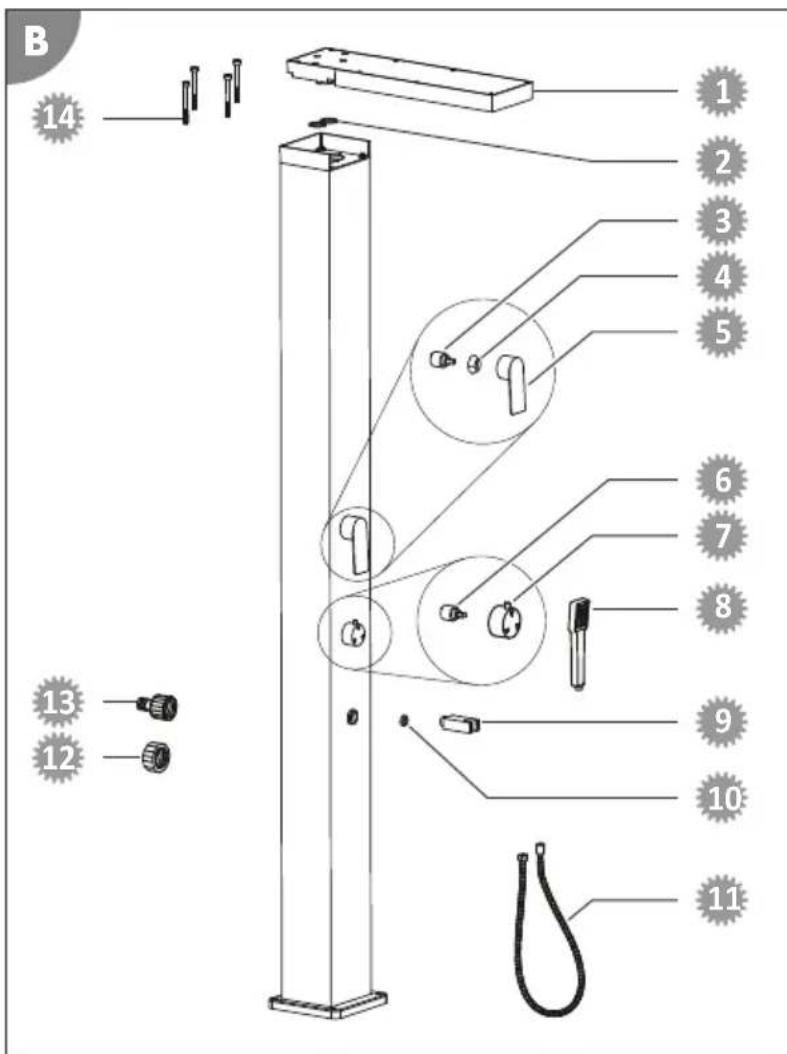

050016 - Duschkopf

049971 - O-Ring für Duschkopf

049966 - Kartuscheneinsatz Mischbatterie

049950 - Rosette für Solardusche Deluxe

5 050020 - Griff für Einhebelmischer

050021 - Kartuscheneinsatz Mischbatterie

050022 - Drehregler

050024- Handbrause

9 050023 - Halterung der Handbrause

040979 - O-Ring für Halterung der Handbrause

050025 - Schlauch

049918 - Entleerungskappe

0499071 - Schlauchadapter

14 049977 - Schrauben für Duschkopf

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung.

Produkt entsorgen

Entsorgen Sie das Produkt entsprechend der in Ihr Land geltenden Richtlinien und Bestimmungen zur Entsorgung.

Produkt doit werden durch die Verarbeitung auf den Rechtsstreitig zu beziehen.
