Type de produit	Système de douche solaire extérieur
Marque	Steinbach
Modèle	Skyfall
Matériau du réservoir	Plastique noir mat absorbant la chaleur solaire
Pression d'eau maximale	5 bar (réducteur de pression si nécessaire)
Modes de douche	Pluie, douchette, cascade
Raccordement	Tuyau d'arrosage standard
Chauffage	Par rayonnement solaire
Utilisation prévue	Extérieur uniquement, usage privé
Entretien	Nettoyant salle de bains classique, eau claire, chiffon non pelucheux
Sécurité	Eau non potable ; vidanger avant gel (<10 °C) ; risque de brûlure par eau chaude
Pièces de rechange disponibles	Oui (pomme de douche, douchette, mitigeur, etc.)
Accessoires inclus	Pomme de douche, douchette, tuyau, support, bague d'étanchéité, clé Allen, bande téflon, bouchon de vidange

FOIRE AUX QUESTIONS - Skyfall Steinbach

Comment installer la douche solaire Steinbach Skyfall ?

Choisissez un emplacement stable, plan et ensoleillé. Percez des trous dans le sol selon les repères du socle, fixez la douche avec les chevilles adaptées. Raccordez un tuyau d'arrosage, ouvrez le robinet et remplissez le réservoir en tournant le mitigeur en position chaude. Laissez couler jusqu'à ce que l'eau s'écoule uniformément de la pomme.

Comment régler la température de l'eau ?

Tournez le mitigeur vers la gauche (chaud) ou la droite (froid). La température dépend de l'ensoleillement : par temps chaud, l'eau peut devenir très chaude. Réglez toujours en position médiane au début pour éviter les brûlures.

Pourquoi de l'eau coule-t-elle de la pomme de douche après avoir fermé le mitigeur ?

C'est normal : la montée en température dans le réservoir crée une légère pression qui provoque un écoulement goutte à goutte. Ce n'est pas un défaut.

Que faire si aucun débit d'eau ne sort de la pomme ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et que le tuyau d'arrosage n'est pas endommagé ou obstrué. Assurez-vous que le mitigeur est ouvert.

Comment nettoyer la douche solaire ?

Utilisez un nettoyant pour salle de bains classique, de l'eau claire et un chiffon non pelucheux. Évitez les produits agressifs qui pourraient endommager le plastique. Séchez après nettoyage.

Comment vidanger le réservoir avant l'hiver ?

Débranchez le tuyau d'arrosage, ouvrez le mitigeur, puis dévissez le bouchon de vidange situé en bas du réservoir pour laisser l'eau s'écouler. Stockez la douche dans un endroit sec à l'abri du gel (température >5 °C).

L'eau a une odeur bizarre ou est colorée, que faire ?

Cela arrive après une longue période d'inutilisation. Vidangez complètement le réservoir par le bouchon de vidange, puis remplissez-le à nouveau. Si l'odeur persiste, contactez le service après-vente.

Quels sont les modes de douche disponibles ?

Le sélecteur rotatif permet trois modes : Pluie (pomme de douche), Douchette (jet via la douchette), et Cascade (jet large depuis la fente de la pomme).

Puis-je utiliser la douche par temps nuageux ?

Oui, mais l'eau mettra plus de temps à chauffer. Par temps couvert, la température sera plus basse. Un emplacement bien exposé au soleil est recommandé pour un meilleur rendement.

Quelles pièces de rechange sont disponibles pour ce modèle ?

Steinbach propose de nombreuses pièces : pomme de douche (050016), douchette (050024), cartouche de mitigeur (049966 ou 050021), sélecteur rotatif (050022), poignée (050020), tuyau (050025), bouchon de vidange (049918), adaptateur de tuyau (0499071), etc.

MODE D'EMPLOI Skyfall Steinbach

Contenu/éléments du produit

Vis de fixation pour pomme de douche Clé de serrage Allen 3 Adaptateur de tuyau 4 Bouchon de vidange 5 Bande teflon 6 Tuyau Bague d'étanchéité de douchette

8 Support de douchette 9 Douchette 10 Sélecteur rotatif Mitigeur 12 Réservoir 13 Bagues d'étanchéité 14 Pomme de douche

Notice d'utilisation (sans illustration)

Matériel auxiliaire requis non fourni

15 Matériel de fixation (vis et chevilles pour votre support en pierre, béton ou bois) ou le caillebotis extérieur Steinbach

Disponible en option

16 Caillebotis extérieur Steinbach avec matériel de fixation (réf. 049028)

Répertoire

Vue d'ensemble 2

Contenu/éléments du produit 21

Généralités 23

Lire et conserver la notice d'utilisation 23

Explication des symboles 23

Sécurité 23

Consignes de sécurité générales 24

Description 25

Préparation. 25

Préparer le lieu d'installation et les raccords 25

Installation 26

Assembler la douche solaire. 26

Installer la douche solaire 26

Remplir le réservoir 27

Utilisation 27

Utiliser la douche solaire 27

Nettoyage 28

Démontage 28

Vider le réservoir. 28

Démontrer le produit 28

Rangement 28

Dépannage 29

Données techniques 29

Pièces de rechange 30

Elimination 30

Élimination de l'emballage. 30

Mise au rebut du produit 30

Lire et conserver la notice d'utilisation

Cette notice d'utilisation fait partie intégrante de la douche solaire (ci-après dénommé «produit»). Elle comporte des informations importantes pour la mise en service et l'utilisation.

Lisez attentivement la notice d'utilisation et notamment les consignes de sécurité avant d'utiliser ce produit. Le non-respect de cette notice d'utilisation peut entraîner des blessures

graves ou des dommages au niveau du produit.

Conservez cette notice d'utilisation afin de pouvoir vous y reporter ultérieurement. Si vous transmettez le produit à un tiers, remettez-lui absolument cette notice d'utilisation.

Utilisation conforme à l'usage prévu

Ce produit est exclusivement conçu pour se doucher en extérieur.

Il est exclusivement destiné à une utilisation privée et n'est pas adapté à une utilisation professionnelle.

N'utilisez le produit que tel que décrit dans cette notice d'utilisation. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou même des dommages corporels. Ce produit n'est pas un jouet pour enfants.

Le fabricant ou le distributeur décline toute responsabilité pour les dommages résultant d'une utilisation non conforme ou incorrecte.

N'utilisez le produit que s'il est bien fixé sur un lieu d'installation adapté.

Si la température extérieure descend en dessous de Celsius, il faut vider le réservoir, démonter la douche et la stocker dans un lieu abrité de l'humidité et du gel.

Utilisation inadéquate prévisible

N'utilisez jamais le produit comme jeu d'escalade ou comme support pour une corde à linge ou un hamac.

Explication des symboles

Les symboles suivants sont utilisés dans cette notice d'utilisation, sur le produit ou sur l'emballage.

Vous trouverez ici des informations complémentaires utiles.

Ne serrer qu'à la main, pas avec des outils.

Eau non potable!

Risque d'endommagement! N'ouvre pas l'emballage avec des objets pointus ou tranchants, par exemple un couteau.

Avertissement: eau chaude!

Le produit ne résiste pas au gel et doit être démonté si la température est inférieure à 10°C.

Sécurité

Les mots d'avertissement suivants sont utilisés dans cette notice d'utilisation.

AVERTISSEMENT!

Ce symbole/mot d'avertissement désigne un danger d'un niveau de risque moyen, qui, s'il n'est pas évité, peut entraîner la mort ou une blessure grave.

Attention!

Ce symbole/mot d'avertissement désigne un danger d'un niveau de risque réduit, qui, s'il n'est pas évité, peut entraîner une blessure légère à modérée.

Ce mot d'avertissement avertit d'éventuels dommages matériels.

Consignes de sécurité générales

Consignes de sécurité pour les personnes

Risque d'étouffement avec le matériel d'emballage!

L'enveloppement de la tête dans du film d'emballage ou l'ingestion d'autres matériaux d'emballage peut entraîner la mort par asphyxie. Il existe par conséquent un risque accru, en particulier pour les enfants et les personnes handicapées mentales qui, de par leur manque de connaissances et d'expérience, ne sont pas en mesure d'évaluer les risques.

Assurez-vous que les enfants et les personnes handicapées mentales ne jouent pas avec le matériel d'emballage.

Risque de brûlure!

En cas de rayonnement solaire intense, le réservoir se réchauffe et de l'eau très chaude peut s'écouler de la pomme de douche selon la position du mitigeur.

• Avant la douche, réglez le mitigeur entre le chaud et le froid.
• Vérifiez la température de l'eau avant de vous positionner sous la pomme de douche.
• Ne laissez jamais des enfants ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites (par exemple des personnes en état d'ivresse) s'approcher du produit sans surveillance.

Risque d'infection!

Si le produit reste inutilisé pendant une durée prolongée, des bactéries peuvent se multiplier dans le réservoir.

• Vidangez le produit avant une utilisation prévisible ou après une longue période de non-utilisation.
• Ne buvez pas l'eau qui s'écoule du produit.

Une manipulation non conforme du produit peut entraîner des dommages sur celui-ci.

• N'utilisez que des pièces de rechange et des accessoires fournis ou commandés par le fabricant.
• N'ouvre pas le produit, mais confiez les réparations à un spécialiste. Adressez-vous pour cela à l'adresse du service après-vente figurant au dos de la notice. En cas de réparations exécutées soi-même, de raccordement non conforme ou d'utilisation incorrecte, tout droit à la garantie ou dédommagement devient caduc.
• La pomme de douche peut se boucher à cause du calcaire. Pour éviter tout dommage, il faut contrôler régulièrement la pomme de douche et la nettoyer si nécessaire.

Description

Le remplissage du réservoir de la douche solaire s'effectue à l'aide du tuyau d'arrosage raccordé. L'eau est réchauffée par le rayonnement solaire car la surface noire mate du réservoir ne reflète que très peu l'énergie solaire.

La douche solaire dispose d'une arrivée d'eau froide directe au niveau du mitigeur, de sorte que l'eau de la douche s'écoule toujours à parfaite température.

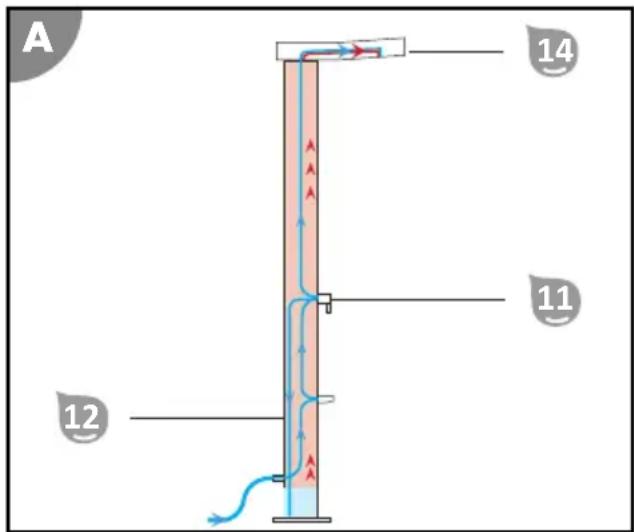

Cette illustration schématique montre le mode de fonctionnement d'une douche solaire:

Le corps entier de la douche est rempli d'eau et fonctionne selon le même principe qu'un chauffeurelectrique: l'eau chauffée s'accumule en haut.

Pour obtenir de l'eau chaude, il suffit d'actionner le mitigeur pour faire entrer de l'eau froide dans le fond du réservoir et ainsi faire sortir du réservoir l'eau déjà réchauffée dans la partie supérieure.

L'éventuelle pression due au réchauffement dans le réservoir peut ainsi s'échapper par la pomme de douche 14. Cette situation provoque un écoulement goutte à goutte de la pomme de douche lorsque le mitigeur est fermé.

Préparer le lieu d'installation et les raccords

Pour pouvoir être utilisée en toute sécurité, la douche doit être ancrée au sol.

Pour un maximum de sécurité, placer la douche sur un sol plan et antidérapant en béton ou en bois.

Le fait de bien choisir et de bien préparer le lieu d'installation simplifie grandement le montage et l'utilisation de la douche. Il convient de respecter ou de prendre en compte les exigences suivantes:

• L'alimentation en eau et son évacuation, la fixation et le rayonnement solaire
• Un support stable, plan, résistant à l'eau et antidérapant, ou le caillebotis (réf. 049028)

Risque de blessure!

Le produit peut se renverser.

• L'installation requiert la présence d'une deuxième personne pour tenir le produit.

Procedez comme suit pour préparer le lieu d'installation:

1. La deuxième personne positionne la douche à l'endroit souhaité et la sécurise pour éviter toute chute. Repérez les emplacements de perçage à travers les trous percés dans le socle de la douche.
2. Retirez la douche du lieu d'installation.
3. À l'aide d'une perceuse, percez dans le sol les trous adaptés au matériel de fixation choisi.
4. Positionnez dans les trous le matériel de fixation, par exemple des chevilles.

Le lieu d'installation est prêt.

Assembler la douche solaire

• Vissez les différents éléments à la main sans l'aide d'outils afin d'éviter tout risque d'endommagement lors du montage.

Avant le vissage, les racCORDs vissés sont déjà serrés en butée, de sorte que vous pouvez disposer les différents éléments correctement. Les ouvertures de toutes les sorties d'eau prsentes (par exemple, pomme de douche ou robinet d'eau froide) doivent être orientées vers le bas. Si les racCORDS vissés ne sont pas parfaitement étanches, enveloppez le filetage d'une bande teflon.

Procédez comme suit pour assembler la douche solaire:

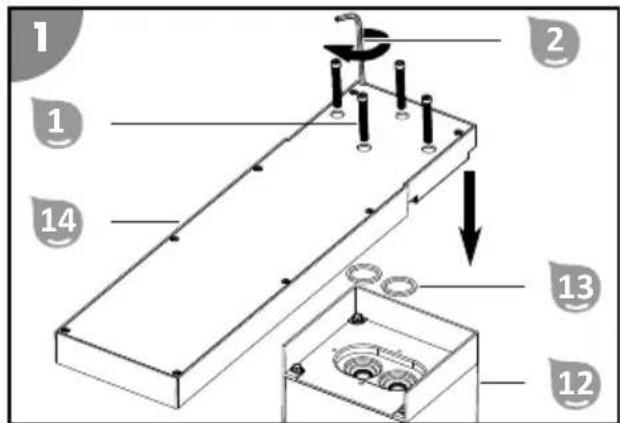

1. Placez les bagues d'étanchéité 13 dans l'ouverture, sur le dessus du réservoir 12.
2. À l'aide d'une clé de serrage Allen 2 et des vis de fixation 1, vissez la pomme de douche 14 sur le réservoir 12.

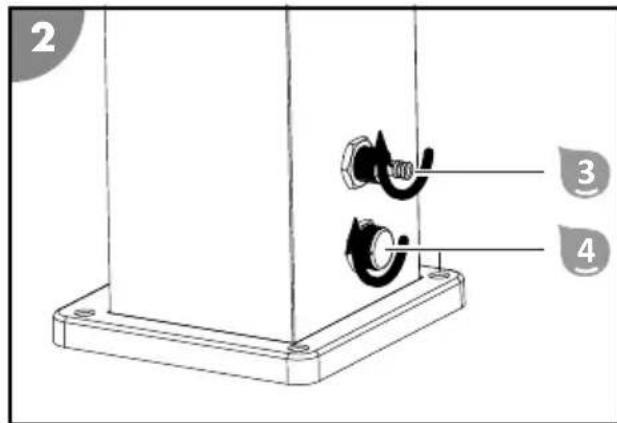

3. Vissez l'adaptateur de tuyau sur le raccord de tuyau.

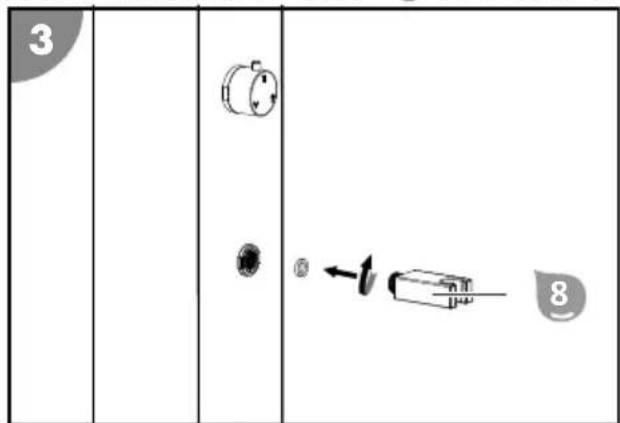

1. Placez la bague d'étanchéité sur le filtre du support de la douchette 8
2. Vissez le support de douchette dans le réservoir.

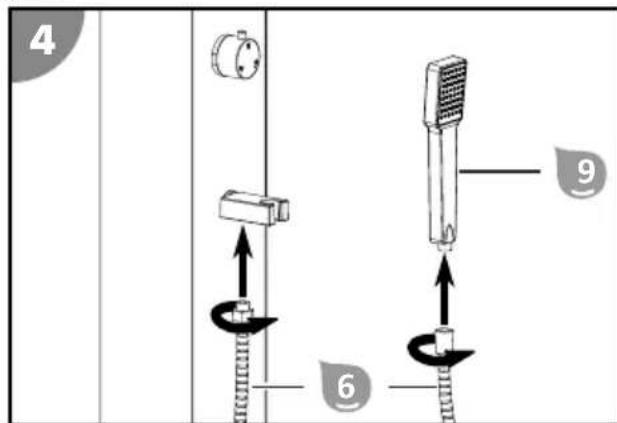

3. Vissez le tuyau 6 sur le support de douchette.
4. Vissez le tuyau sur la douchette 9.
5. Insérez la douchette dans le support.

La douche solaire est assemblée.

Installer la douche solaire

Positionnez la douche solaire sur le lieu d'installation préparé. Veillez à bien orienter la douche solaire dans la direction prévue.

La deuxième personne tient fermement la douche pendant que vous vissez le socle de douche avec le matériel de fixation adapté au support.

Procedez comme suit pour remplir le réservoir de votre douche solaire:

1. Branchez un tuyau d'arrosage sur l'adaptateur de tuyau 3 et sur le robinet de l'arrivée d'eau. Disposez le tuyau d'arrosage de sorte qu'il ne puisse pas causer de trébuchements.
2. Ouvrez le robinet d'eau. Tournez le mitigeur dans la position la plus chaude et ouvrez-le. C'est dans cette position que le réservoir se remplit le plus rapidement. De l'eau circule dans le réservoir. Le remplissage du réservoir dure env. 3 minutes.
3. Dès que l'eau s'écoule de la pomme de douche de manière uniforme, fermez le mitigeur.
4. Fermez le robinet de l'arrivée d'eau.

Le réservoir est rempli.

Avant d'utiliser votre douche solaire, tenez compte des points suivants:

• Si le produit reste inutilisé pendant une durée prolongée, des germes et des bactéries peuvent se multiplier dans l'eau chaude. Risque d'infection! Le réservoir doit être vidangé.
• La température de l'eau dans le réservoir dépend du rayonnement solaire. Lorsque le temps est couvert, le réchauffement de l'eau prend plus de temps. En cas de rayonnement solaire intense, l'eau peut être très chaude.
• Retirez les obstacles de la zone de la douche.

Procedez comme suit pour utiliser votre douche solaire remplie:

1. Branchez un tuyau d'arrosage sur l'adaptateur de tuyau 3 et sur le robinet de l'arrivée d'eau. Disposez le tuyau d'arrosage de sorte qu'il ne puisse pas causer de trébuchements.
2. Ouvrez le robinet d'eau.
3. Réglez le sélection rotatif 10 sur le réglage de douche souhaité. Le sélection rotatif s'enclenche dans la position correcte en émettant un «click».
4. Placez le mitigeur en position médiane (entre le chaud et le froid).
5. Ouvrez le mitigeur.
6. Tournez le mitigeur vers la gauche ou vers la droite pour régler la température de l'eau.
7. Modifiez le début et la température de l'eau à l'aide du mitigeur.
8. Avec la douche, fermez le mitigeur.
9. Fermez le robinet de l'arrivée d'eau.

La douche est terminée.

Il arrive qu'un peu d'eau s'écoule de la pomme de douche bien que le mitigeur soit fermé. Cela est dû au chauffage de l'eau chaude dans le réservoir sans pression et ne constitue pas un défaut.

Douche à effet pluie

L'eau s'écoule des buses sur toute la surface de la pomme de douche 14.

Douchette L'eau s'écoule en effet de la douchette

Cascade

L'eau s'écoule de la large fente située à l'embouchure de la pomme de douche 14.

Nettoyage

Nettoyez le produit uniquement avec un nettoyant pour salle de bains classique, de l'eau claire du robinet et un chiffon non pelucheux. Les produits nettoyants agressifs peuvent endommager le produit. Séchez le produit avec un chiffon non pelucheux.

Vider le réservoir

Débranche la douche solaire de l'arrivée d'eau. Ouvrez le mitigeur et dévissez le bouchon de vidange pour évacuer l'eau du réservoir.

Démonter le produit

Retirez les vis de fixation du socle du produit pendant que la deuxième personne tient le produit. Vidangez l'eau restante du réservoir et vissez le bouchon de vidange dans le réservoir.

Rangement

Après un nettoyage minutieux et un séchage complet, stockez le produit dans un endroit sec à l'abri du gel (= +5 °C).

Dépannage

Dysfonctionnement Cause Solution
Après la fermeture du mitigeur, de l'eau s'écoule encore de la pomme de douche.	Cet état est dû au réchauffement de l'eau dans le réservoir hors pression.	Il ne s'agit pas d'un défaut!
De l'eau s'écoule d'un raccord vissé.	Le raccord vissé n'est plus étanche. Enveloppez le filetage d'une bande télflon.
Il n'y a pas d'eau qui s'écoule de la pomme de douche.	Il n'y a pas d'alimentation en eau. Vérifiez que l'alimentation en eau et le tuyau d'arrosage ne sont pas endommagés ou obstrués.
L'eau qui s'écoule de la pomme de douche n'est pas chaude.	La température de l'eau dans le réservoir est trop BASSE.	Déplacez la douche solaire à un endroit très exposé au soleil.
L'eau a une odeur bizarre ou est colorée.	La douche solaire remplie n'a pas été utilisée pendant une durée prolongée.	Vidangez le réservoir par le bouchon de vidange et replissez à nouveau le réservoir.

Si la panne ne peut pas être résolue, veuillez vous adresser à un spécialiste autorisé ou à l'équipe d'assistance Steinbach.

Données techniques

Modèle: 049096PPC62

Pression maximale de l'eau: 5 bar, utiliser un réducteur de pression si nécessaire

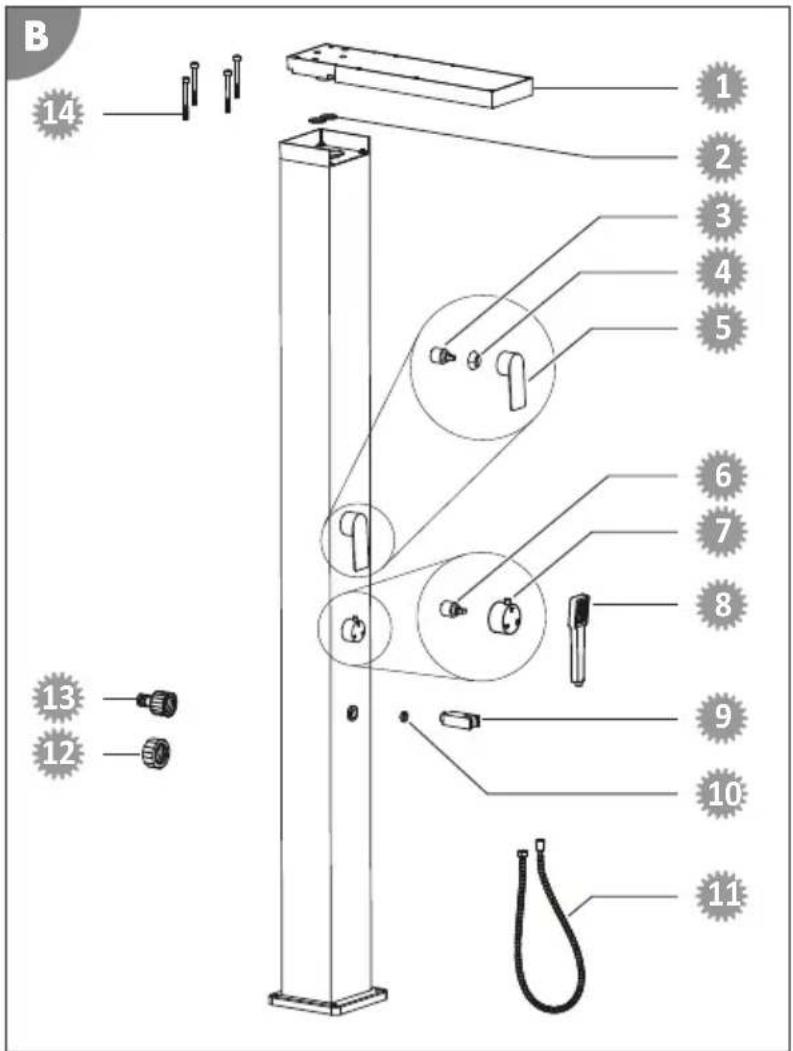

Pièces de rechange

050016 - Pomme de douche 049971 - Joint torque pour pomme de douche 049966 - Cartouche de mitigeur 049950 - Rosace pour douche solaire Deluxe 050020 - Poignée du mitigeur 050021 - Cartouche de mitigeur 050022 - Sélecteur rotatif 050024 - Douchette 050023 - Support de douchette 040979 - Joint torque pour support de douchette 050025 - Tuyau 049918 - Bouchon de vidange 0499071 - Adaptateur de tuyau 049977 - Vis pour pomme de douche

Élimination de l'emballage

Éliminez l'emballage selon les sortes. Mettez le carton dans la collecte de papiers, les films dans la collecte de recyclage.

Mise au rebut du produit

Mettez le produit au rebut en respectant les directives et dispositions relatives à l'élimination des déchets en vigueur dans votre pays.
