Skyfall - Zuhanyrendszer Steinbach - Ingyenes használati útmutató

Termék típusa	Kültéri napelemes zuhanyrendszer
Márka	Steinbach
Modell	Skyfall
Tartály anyaga	Napenergiát elnyelő matt fekete műanyag
Maximális víznyomás	5 bar (szükség esetén nyomáscsökkentő)
Zuhanyzási módok	Eső, kézi zuhany, kaszkád
Csatlakozás	Szabványos kerti tömlő
Fűtés	Nap sugárzásával
Rendeltetésszerű használat	Csak kültéri, magánhasználatra
Karbantartás	Szokásos fürdőszobai tisztítószer, tiszta víz, szöszmentes kendő
Biztonság	Nem ivóvíz; leereszteni fagy előtt (<10 °C); forró víz égésveszélye
Pótalkatrészek elérhetők	Igen (zuhanyrózsa, kézi zuhany, csaptelep stb.)
Tartozékok	Zuhanyrózsa, kézi zuhany, tömlő, tartó, tömítőgyűrű, imbuszkulcs, teflonszalag, leeresztő dugó

Gyakran ismételt kérdések - Skyfall Steinbach

Hogyan telepítsem a Steinbach Skyfall napelemes zuhanyt?

Válasszon stabil, sík és napos helyet. Fúrjon lyukakat a talajba a talp jelölései szerint, rögzítse a zuhanyt a megfelelő tiplik segítségével. Csatlakoztasson egy kerti tömlőt, nyissa ki a csapot, és töltse fel a tartályt úgy, hogy a csaptelepet meleg állásba fordítja. Hagyja folyni, amíg a víz egyenletesen áramlik a rózsából.

Hogyan állítsam be a víz hőmérsékletét?

Forgassa a csaptelepet balra (meleg) vagy jobbra (hideg). A hőmérséklet a napsütéstől függ: meleg időben a víz nagyon forró lehet. Kezdetben mindig középső állásba állítsa az égési sérülések elkerülése érdekében.

Miért folyik víz a zuhanyrózsából a csaptelep elzárása után?

Ez normális: a tartályban a hőmérséklet emelkedése enyhe nyomást hoz létre, ami csepegést okoz. Ez nem hiba.

Mit tegyek, ha nem jön víz a rózsából?

Ellenőrizze, hogy a vízcsap nyitva van-e, és a kerti tömlő nem sérült vagy eltömődött. Győződjön meg arról, hogy a csaptelep nyitva van.

Hogyan tisztítsam a napelemes zuhanyt?

Használjon szokásos fürdőszobai tisztítószert, tiszta vizet és szöszmentes kendőt. Kerülje az agresszív termékeket, amelyek károsíthatják a műanyagot. Tisztítás után szárítsa meg.

Hogyan ürítsem ki a tartályt tél előtt?

Csatlakoztassa le a kerti tömlőt, nyissa ki a csaptelepet, majd csavarja ki a tartály alján lévő leeresztő dugót, hogy a víz ki tudjon folyni. Tárolja a zuhanyt száraz, fagymentes helyen (>5 °C).

A víz furcsa szagú vagy elszíneződött, mit tegyek?

Ez hosszabb használaton kívüli időszak után fordul elő. Ürítse ki teljesen a tartályt a leeresztő dugón keresztül, majd töltse fel újra. Ha a szag továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Milyen zuhanyzási módok állnak rendelkezésre?

A forgatható választó három módot tesz lehetővé: Eső (zuhanyrózsa), Kézi zuhany (sugár a kézi zuhanyon keresztül) és Kaszkád (széles sugár a rózsa hasítékából).

Használhatom a zuhanyt felhős időben?

Igen, de a víz lassabban melegszik fel. Felhős időben a hőmérséklet alacsonyabb lesz. Javasolt jól napos helyet választani a jobb hatékonyság érdekében.

Milyen pótalkatrészek állnak rendelkezésre ehhez a modellhez?

A Steinbach számos alkatrészt kínál: zuhanyrózsa (050016), kézi zuhany (050024), csaptelep patron (049966 vagy 050021), forgatható választó (050022), fogantyú (050020), tömlő (050025), leeresztő dugó (049918), tömlő adapter (0499071) stb.

HASZNÁLATI ÚTMUTATÓ Skyfall Steinbach

Szállítási terjedelem/termék alkatrészei

A zuhanyfej rögzítócsavarjai
2 Imbuszkulcs
3 Tömlöadapter
4 Urito kupak
5 Teflonszalag
6 Tomló
Tömtőgyürő kézi zuhany

8 Tartó kézi zuhanyhoz
9 Kézi zuhany
10 Gomb
Szerelveny
12 Tartaly
13 Tomitogyuru
Zuhanyfej

Hasznalati utmutató (kép nélkül)

Szükséges anyagok, amelyek nem a csomag részei

15 Rögzítóanyag (csavarok és dübelek a kőból, betonból vagy fából készült aljatnak megfeleloen) vagy a Steinbach külteri talajeel

Opiconálisan kapható

16 Steinbach kulterei - talajelem rogzitoanyaggal (ciksz. 049028)

Tartalom

Attekintés 2

Szallitasi terjedelem/termek alkatreszei 59

Altalanos tudnivalok 61

A hasznalati utmutato elolvasasa es megorzese. 61

Jelmagyarazat. 61

Biztonsag 61

Általános biztonságiutasítások. 62

Leirás 62

Elokeszités 63

A felalitasi hely es a csatlakozasok elokeszitese 63

Telepités 63

Szolárzuhany összeállításaa 63

Szolárzuhany felállitasa 64

Tartaly megtoltese 64

Hasznalat 65

A szolárzuhany használata 65

Tisztitás 65

Szétszerelés 66

Tartaly kiuritese 66

Termek szetszerelse 66

Tárolás 66

Hibakeresés 66

Muszaki adatok. 66

Pótalkárészek 67

Lesselejtezés 67

Acsomagolas leselejtezese 67

A termek artilmatlanitasa. 67

Általános tudnivalók

A használati utmutató elolvasása és megőrzese

Ez a hasznalati utmutato ehhez a szolárzuhanyhoztartozik (az alabbiakban „termek").

Fontos informaciokat tartalmaz az üzembe helyezesere és a kezelésre vonatkozoan.

Mielott a termeket hasznalatba veszi, olvassa el gondosan a hasznalati utmutatot, kulönös tekintettel aBiztonsagi utasítasokra. A hasznalati utmutató figyelmen kivül hagyasa sulyos serülesekhez és a termek károsodásához gezethet.

Örizzé meg a használati utmutató t a további felhasználáshoz. Ha a terméket továbbadja harmadik személyeknek, feltétlenül adja oda hozzá ezt a használati utmutató is.

Rendeltetésszeru használat

Ezt a terméket kizárólag szabadban való zuhanyozáshoz tervezték.

Kizárolag háztartási használatra való, iparszerú használata nem megfelelo.

Csak a hasznalati utmutatoban leirtak szerint hasznalja a termeket. Minden mas felhasznalas rendeltetesellenesnek minosul, es anyagi kart, vagy akar szemelyi serulest okozhat. A termek nem jatekszer.

A gyartó vagy a kereskedő nem vállal felelosséget a nem rendeltetesszerő vagy helytelen hasznalataból szarmazó krokér.

Csak akkor használja a terméket, ha azt egy megfelelo helyre lecsavarozta.

Ha a kulteri homerseklet 10^ C ala sullyed, a tartalyt ki kell uriteni, a zuhanyt le kell szerelni es szaraz, fagmentes helyen kell taroI.

Elore lathato hibas hasznalat

Soha ne hasznalja a terméket maszókánt vagy ruhaszárító kotel vagy fuggöagy tartojaként.

Jelmagyarázat

A következő szimbólumokat használjuk eben a használati utmutatóban, a terméken vagy a csomagoláson.

Itt további hasznos informácókat talal.

Csak kézzel húzza meg, ne szerszámmal.

Nem ivoviz!

Károsodásveszély! A csomagolást ne éles vagy hegyes tárgyal, pl. késel nyissa ki.

Figyeljen a forro vizre.

A termek nem fagybiztos es 10^ alatti homerseklet eseten le kell szerelni.

Biztonság

Ebben a hasznalati utmutatoban a kovetkez jelzszavakat hasznaljuk.

FIGYELMEZTETÉS!

Ez a figyelmeztető szimbóolum/szo olyan közepes kockázati szintő veszélyt jelez, amely halálhoz vagy súlyos sérüléshez gezethet, ha nem védik ki.

VIGYÁZAT!

Ez a figyelmeztető szimbóolum/szo olyan alacsony kockázati szintő veszényt jelez, amely csekény vagy böpezes mertékü sérüléshez gezehet, ha nem védik ki.

ÉRTESITÉS!

Ez a szó az esetleges anyagi károkra figyelmeztet.

ÁltalánosBiztonságiutasítások

Biztonsági utasítások az emberek számára

FIGYELMEZTETÉS!

Fulladásveszély a csomagolóanyag következtében!

A csomagolófóliaba gabalyodott fej, vagy valamilyen csomagolóanyag lenyelése fulladasos halalhoz gezethet. Kulönösen gyermekek, valamint szellemi fogyatékkal elő emberek szárá áll fenn megnövekededd veszély, akik a kockázatot ismeret és tapasztalat hiányaban nem tudják felbecsülni.

• Ügyeljen arra, hovy a gyermekek, valamint a szellemi fogyatékkal elő emberek ne jatsszanak a csomagolóanyaggal.

VIGYÁZAT!

Forrázásveszély!

Intenziv napsutés hatására a tartály felmelegszik, és a szerelény beálításától függetlenül nagyon forró viz johet ki a zuhanyfejbjöl.

Zuhanyozás elott allítsa a szerelveny t a hideg és a meleg kóze.
Ellenorizze a viz homersekletet, mielott a zuhanyfej ala all.
- Soha ne engedjen gyerekeket, valamintCsokkent fizikai, erzekszervi vagy mentalis képességgel rendelkező személyeket (pl. ittas személyeket) felügyelet nélkül a termék kozelébe.

VIGYAZAT!

Fertózésveszély!

Ha a termeket hosszabb ideig nem hasznalja, a tartalyban megnohet a baktierumok szama.

• Uritse ki a terméket, ha varhatoan hosszabb ideig nem használja vagy használta.
• Ne igya meg a vizet a termékból.

ÉRTESITÉS!

A termek szakszerutlen kezelése a termek károsodásához gezethet.

• Csak olyan alkatrészeket és tartozékokat használjon, amelyeket a gyártó szállit vagy ajánl.
• Ne szedje szét a terméket, hanem szakemberrel végeztesse el a javitásokat. Ezzel kapcsolatban forduljon az utmutató hatoldan lathato szervizhez. Onalloan végzett javitások, szakszerútlen csatlakoztatas vagy hibás kezelés eseten a garancia- és jotállasi igények kizartak.
• A zuhanyfej eltömödhet vizkövel. A károk megelözese erdekében rendszeresen Ellenörizze a zuhanyfejet, és szükség eseten tiszítsa meg.

Leirás

A szolárzuhany tartályát a csatlakoztatott kerti tomlón keresztül vízzel kell megtölteni. A napsugárzás hatására ez a viz felmelegszik, mivel a tartály matt, fekete felületeCsak nagyon kevés napenergiat ver vissza.

A szolárzuhany kozvetlen hideg viz betaplással is rendelkezik a szerelvenybe i, igy a tusoló viz hómér sékletét tokeletesen be lehet állitani.

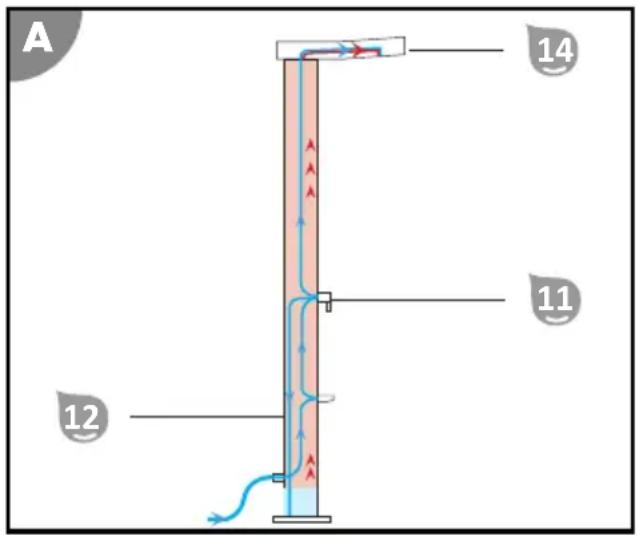

A vázlatos rajz a szolárzuhany muködési modjat mutatja:

A zuhany teljes testify vizzel van megtoltve es egy villanybojlerhez hasonloan mukodik, amelyben a felmelegedett viz szinten felul gyulik ossze.

Ha meleg vizre van szükség, a tartály aljan 11 levő szerelény 12 muködtétésével hideg vizet kell beleengedni és a felső részen mar felmelegedétt viz jön ki a tartályból.

A tartályban a felmelegedés okozta nyomást a zuhanyfejen keresztül 14 lehet csökkenteni. Ez zárt szerelény esétén a zuhanyfej csepegését okozza.

Elokészítés

A felállitási hely és a csatlakozások elökésztíse

ABiztonsagos hasznalathoz a zuhanyt a talajhoz rogziteni kell.

A zuhany a legbiztansagosabban egyenes es csuszasmentes beton- es fafeluleten all.

A felallitasi hely jo kivalasztasa es elokeszitese nagyban leegyszerusiti a zuhany telepitiset es kezelését. A kovetkez o kovetelmenyeket kellBiztositani vagy figylembe venni:

• Bemenő es kimenő vizvezeték, rögzítés és napsugárzás
• Stabil, egyenes, viz- es csuszasmentes felulet, alternativakent talajelem (cikksz. 049028)

VIGYÁZAT!

Sérulésveszély!

A termék felborulhat.

• Az összeszereléshez egy.masik személy is szükséges,aki tartja a terméket.

A felallitás helyének elokésztéséhez a következők szerint járjon el:

1. Egy masik szemely helyezze el a zuhanyt a kivist felallitasi helyen esBiztositsa, hogy az ne doljon el.Jelolje meg a furasi helyeket a zuhany talpanak furatain keresztul.
2. Vegye el zuhanyt a felallitas helyerol.
3. Furjön egy furogeppel megfelelo lyukakat a talajba a kivalasztott rogzitóanyagokhoz.
4. Helyezze a rogzitoanyagokat (pl. dubeleket) a lyukakba.

A felallitasi hely ezzel elo van keszitve.

Telepités

Szolárzuhany összeallitása

ÉRTESES!

• Az egyes alkatreszeket kézzel, szerszámok használata nélkül csavarozza össze, hovy elkerulje az összeszerelés során bekovetkežo târgyi sérulés veszélyét.

A csavarkotések már a becsavarás elott feszesek, igy az egyes részeket megfeleloen tudja igazitani. Az összes meglevö vizkivezető nyilásnak (pl.: zuhanyfej vagy hidegvizcsap) lefelé kell mutatnia. Ha a csavarkotések nem teljesen szorosak, tekerje be a menetet teflonszalaggal.

A szolárzuhany összeallitáshoz a kovetkezóköppen járjon el:

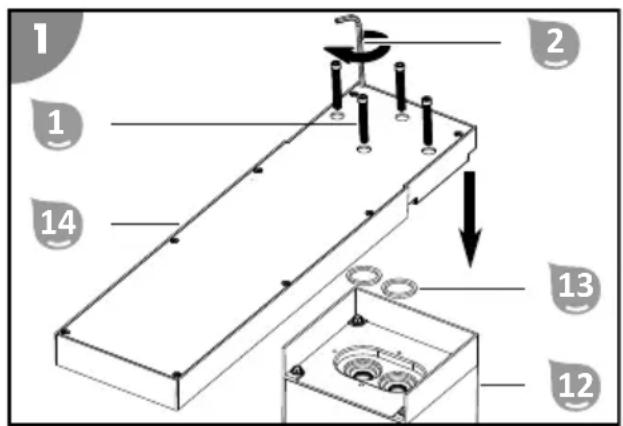

1. Helyezze a tomitogyuruket 13 a tartaly felso oldalan levno nyilasba 12
2. Csavarja be imbuszkulccsal 2 és a rogzítócsavarokkal 1 a zuhanyfejet 14 a tartályba 12.

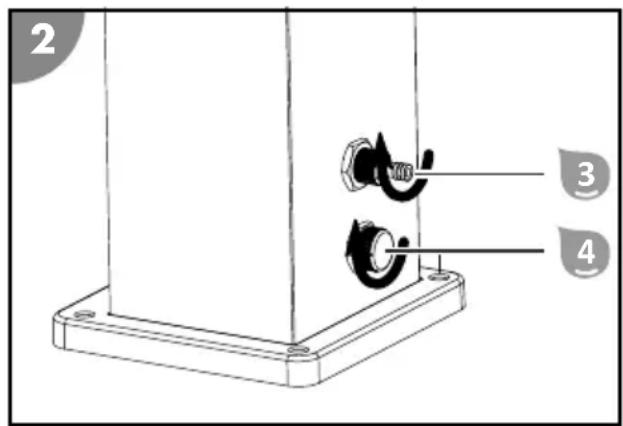

3. Csavarozza a tomlóadapterter 3 a tomlócsatlakozásra.

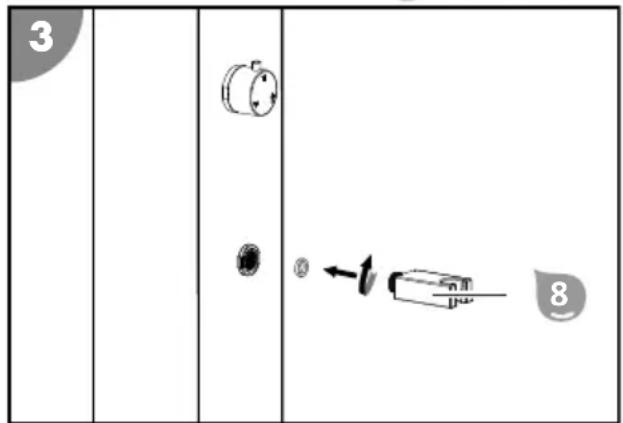

1. Helyezze a tomitogyurut a kezi zuhany tartojanak .menetere.
2. Csavarozza a kezi zuhany tartojat a tartalyba.

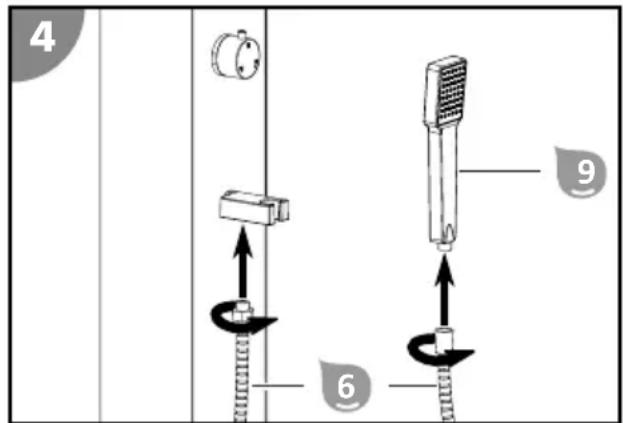

3. Csavarja a tomlot a kezi zuhany tartójára.
4. Csavarja a tomlot a kezi zuhanyra 9.
5. Helyezze be a kézi zuhanyt a tartóba.

A szolárzuhany összeallitasa megtörtent.

Szolárzuhany felállitása

Helyezze el a szolárzuhanyt a felállías elokésztétt helyén. Ügyeljen arra, hogy a szolárzuhany a megfelelo irányban alljon.

Egy masik személy tartsa erösen a zuhanyt, miközben a zuhany talpát a rögzítóanyaggal megfeleloen a talajhoz csavarozza.

Tartály megtöltése

A szolárzuhany tartályának megtoltéséhez a következóköppen járjon el:

1. Dugja ra a kerti tomlot a tomlodapterre 3 es a vizvezetek csapjara. Ugy fektesse le a kerti tomlot, hogy ne lehessen benne megbotlani.
2. Nyissa ki a csapot. Forditsa el a szerelvenyt teljesen a "meleg" iranyba es nyissa ki. A tartalyt ebben az allasban lehet a leggyorsabban megtolteni. Viz aramlik a tartalyba. A tartaly feltoltese kb. 3 percig tart.

3. Amennyiben a viz egyenletesen folyik a zuhanyfejbol 2, zárja el a szerelvenyt.

4. Zárja el a vizvezeték csapjat.

A tartály fel van toltve.

Használat

A szolárzuhany használata

Mielott a szolárzuhanyt használja, vegye figyelembe a kovetkežoket:

• Ha a terméket hosszabb ideig nem használja, a meleg vizben a kórokoźok és a baktériumok elszaporodhatnak, és ez fertőzesveszényt jelenthet! A tartályt ki kell üriti nen.
• A tartályban lévo viz homér séklete a napsugárzástol fugg. Felhos idojaras eseten a viz felmelegedese tovabb tart. Intenziv napsugárzs eseten a viz nagyon forro lehet.
• Távolítsa el az akadályokat a zuhany területéról.

A feltöltött szolárzuhany használatához a következóköppen járjon el:

1. Dugja ra a kerti tomlot a tomlodapterre 3 es a vizvezetek csapjara. Ugy fektesse le a kerti tomlot, hogy ne lehessen benne megbotani.
2. Nyissa ki a csapot.
3. Állitsa a vezérlótarcsát a kívánt zuhanybeállitársa. A gomb egy "kattanással" rogzül a megfelelo pozicióban.
4. Allitsa a szerelvenyt 11 kozepso allasba (hideg es meleg kozé).
5. Nyissa ki a szerelvenyt.
6. A vizhomerseklet beallitasahoz forditsa a szerelvenyt balra vagy jobbra.
7. A vizmennyiség és a vizhórmésklet valtoztatása a szerelvennyel.
8. Zuhanyozás után zárja el a szerelvenyt.
9. Zárja el a vizvezeték csapját.

A zuhanyozás befejezóddott.

A zárt szerelénye ellénère a zuhanyfebjól néha kifolyhat némi viz. Ez a nyomás nélküli tartályban levő melegviz felmelegedésénék következménye, nem pedig hiba.

Elérhető zuhanyéállitások

Esőzuhany A viz a zuhanyfej tűvőkápol

Kézi zuhany A viz teljesen kólvik a kézi zuhanyzóból

14 a teljes felülen kifolyik.

Vizesés

A viz a zuhanyfej tovében levő széles résen folyik ki 14.

Tisztítás

Kizárólag a kereskedelmi forgalomban kaphato furdószobai tiszítítószerrel, tiszta csapvízzel és szöszmentes kendővel tiszítísa meg a terméket. Az agresszív tiszítószerek károsíthatják a terméket. Törölje át a terméket egy szöszmentes kendővel.

Szétszerelés

Tartály kiürítese

Válassza le a szolárzuhanyt a vizvezétékról. Nyissa ki a szerelvenyt és csavarja le az ürítő kupakot, hogy leengedje a vizet a tartályból.

Termék szétserelése

Távolítsa el a termék talpairól a rogzítócsavarokat, miközben egy masik személy tartja a terméket. Engedje le a maradék vizet a tartályból, és csavarja be az ürito kupakot a tartályba.

Tárolás

A terméket alapos tiszitías es teljes száradas után tárolja száraz és fagmentedes helyen (= +5^)

Hibakeresés

Hibakép Ok Elhárítás
A szerelvény elzárása után viz folyik kiMeg a zuhanyfebjől.	Ez a körülmény a nyomásmentes tartályban a viz felmelegedésemiatt normális.	Ebben az esetben nincs hibáról szó!
Víz buggyan ki a csavarköteseknél. Acsavarkötés nem tömít. Tekerje be amenetet teflonszalaggal.
Nem folyik viz a zuhanyfebjől. Nincs vizellátás. Ellenőrizes a vizellátást és a kerti tőlőt, hogy nincsenek-e rajta károsodások vagy nincsenek-e blokkolva.
Nem folyik meleg viz a zuhanyfebjől. Aviz hörmséklete a tartályban nagyon alacsony.
Helyezze át a szolárzuhynt egy olyan helyre,ohl Sok napsütétst kap.
A viznek néha szaga van vagy elszíneződött.	A megtörtt szolárzuhyt hosszabb ideig nem használta.	Ürítse ki a tartályt az ürítő tupakon keresztül és tõltse meg újra a tartályt.

Ha a hiba nem orvosolhato, kérjuk, forduljon hivatalos szakemberhez vagy a Steinbach ügyfélszolgálatához.

Muszaki adatok

Tipus: 049096PPC62

Maximalis üzemi viznyomás: 5 bar, használjon esetleg nyomáscsökkentőt

Tartaly urtartalma: 40 I

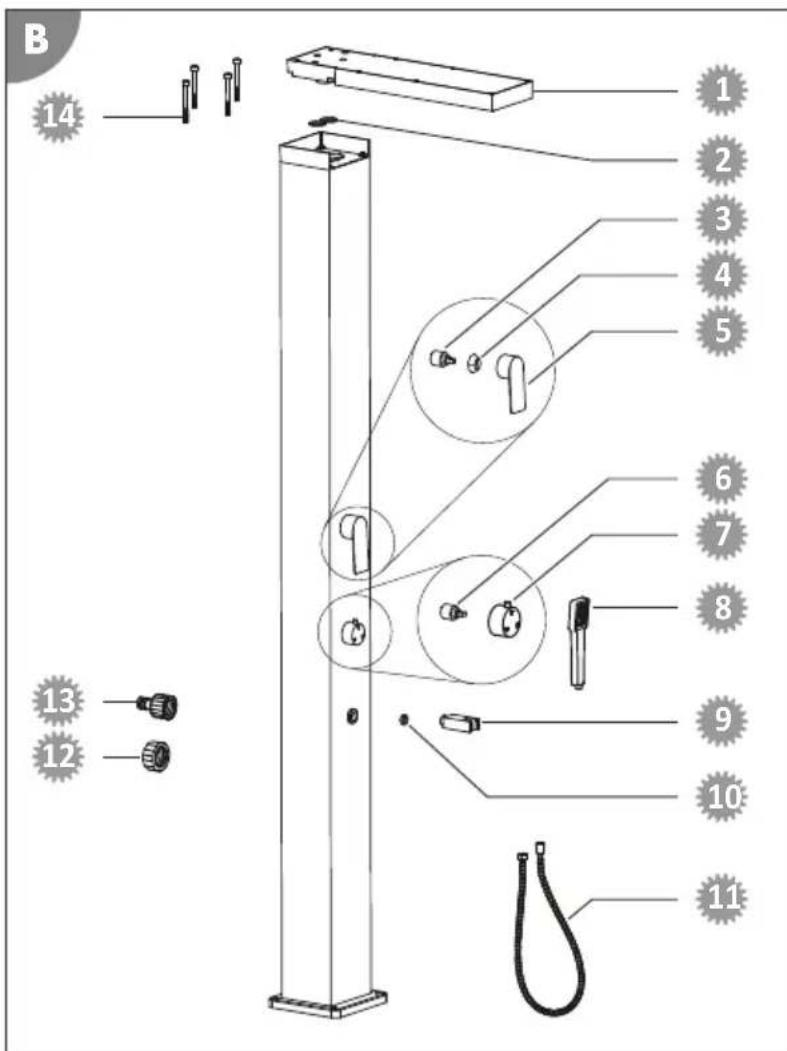

Pótalkatrészek

050016-zuhanyfej
049971 - O-gyuru a zuhanyfejhez
3 049966 - betét a keverócsaphoz
049950 - rozetta a Deluxe szolárzuhanyhoz
050020 - fogantyú az egykaros keverócsaphoz
6 050021 - betét a keverócsaphoz
050022 - forgozezérles
8 050024- kézi zuhany
9 050023 - kézi zuhany tartó
040979 - O-gyuru a kezi zuhany tartóhoz
050025-tomlo
12 049918 - urfto kupak
13 0499071 - tomlöadapter
14 049977 - csavarok a zuhanyfejhez

Leselejtezés

A csomagolás leselejtezese

A csomagolast szétválogatva tegye a hulladékba. A kartont és papír a papír, a foliát a muányag szelektiv hulladékgyüftóbe tegye.

A termek ártalmatlanitása

A terméket az országában érvényes irányelvek és rendelkezesek szerint ártalmatlanítsa.
