NÁVOD NA OBSLUHU PGG 15 G6 PARKSIDE

Preklad pôvodného návodu na použitie

ES

APARATO GRABADOR

Hladina akustického tlaku: L _pA = 67,4 dB(A)

Nejistota: K _pA = 3 dB

Hladina akustického výkonu: L _WA = 78,4 dB(A)

Nejistota: K WA = 3 dB

Popis súčiastok.... Strana 139

Všeobecné bezpečnostné upozornenia pre elektrické náradie. Strana 141

Špecifické bezpečnostné upozornenia ku gravírovaniu Strana 147

Obsluha.... Strana 149

Zapnutie/vypnutie .... Strana 149

Nastavenie híbky zdvihu .... Strana 149

Výmena gravírovacieho hrotu ..... Strana 150

Upozornenia k práci ...... Strana 150

Čistenie a údržba ...... Strana 151

Čistenie Strana 151

Údržba. Strana 151

Skladovanie .... Strana 151

Likvidácia.... Strana 152

Záruka ...... Strana 153

Postup v prípade poškodenia v záruke ..... Strana 154

Servis .... Strana 154

EÚ vyhlásenie o zhode.... Strana 155

Použité výstražné upozornenia a symbolV tejto príručke a na obale sa používajú nasledujúce upozornenia:
	Prečítajte si návod na obsluhu.
	VÝSTRAHA! Tento symbol so signálnym slovom „Výstraha“ označuje nebezpečenstvo so stredným stupňom rizika, ktoré, ak sa mu nevyhnete, bude mať za následok vážne zranenie alebo smrt'.
	POZOR! Tento symbol so signálnym slovom „Pozor" označuje nebezpečenstvo s nízkym stupňom rizika, ktoré, ak sa mu nevyhnete, bude mať za následok ľahké alebo stredne ťažké zranenie.
	OPATRNE! Tento symbol so signálnym slovom „Opatrne“ označuje možné poškodenie majetku.
	UPOZORNENIE: Tento symbol so signálnym slovom „Upozornenie“ ponúka d’alšie užitočné informácie.
	Striedavý prúd/striedavé napätie
	Symbol pre produkt s triedou ochrany II (dvojitá izolácia)
	Nebezpečenstvo - úrazu elektrickým prúdom!
	Noste ochranu sluchu!
	Noste ochranu očí!
	Noste ochranu proti prachu!
	Produkt používajte len v suchých interiéroch.
	Značka CE potvrdzuje zhodu so smernicami EÚ, ktoré sú relevantné pre produkt.
	Bezpečnostné informáciePokyny na použitie

GRAVÍROVAČKA

• Úvod

Blahoželáme Vám ku kúpe Vášho nového výrobku. Rozhodli ste sa pre veľmi kvalitný výrobok. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Skôr ako začnete výrobok používať, oboznámte sa so všetkými pokynmi k obsluhe a bezpečnosti. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. V prípade postúpenia výrobku d’alším osobám odovzdajte aj všetky dokumenty patriace k výrobku.

- Použitie v súlade s určením

Táto gravírovačka (d'alej len „produkt“ alebo „elektrické náradie“) je určené na gravírovanie alebo ozdobovanie materiálov, ako je kov, plast, sklo, keramika, drevo, koža a kameň.

Nadstavce používajte vždy v súlade s určením! Pri kúpe a používaní nadstavcov dbajte na technické požiadavky produktu (pozrite „Technické údaje“).
Iné použitia alebo úpravy produktu sa považujú za nevhodné a môžu spôsobit' riziká ako ohrozenie života, zranenia a poškodenia. Výrobca nepreberá ručenie za škody vzniknuté v dôsledku používania v rozpore s určením. Produkt nie je určený na priemyselné použitie alebo podobné oblasti použitia.

- Rozsah dodávky

VÝSTRAHA!

Produkt a obal nie sú hračky pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými časťami! Hrozí riziko prehltnutia a udusenia!

1 Gravírovačka PGG 15 G6
4 Gravírovacie šablóny
1 Návod na používanie

- Popis súčiastok

(Obr. A)

7 Gravírovacie šablóny

- Technické údaje

Menovité napätie: 230 V\~, 50 Hz

(Striedavý prúd/striedavé napätie)

Menovitý prúd: 0,16 A

Počet zdvihov: 6000 min

Produkt nepoužívajte dlhšie ako 30 minút.

Pred d'alším použitím je potrebné produkt na primerane dlho (až na niekoľko hodín) vypnút'.

Hodnoty boli merané v súlade s EN 62841. Hladina hluku hodnotená ako A elektrického náradia je zvyčajne:

Hladina zvuku: L _pA = 67,4 dB(A)

Neistota: K _pA = 3 dB

Akustický výkon: L _WA = 78,4 dB(A)

Neistota: K _A = 3 dB

Celková hodnota vibrácií

Uvedená celková hodnota vibrácií a hodnota emisií hluku boli merané podľa normovanej skúšobnej metódy a môžu byť aplikované pri porovnaní elektrického náradia s iným náradím.
Uvedená celková hodnota vibrácií a hodnota emisií hluku sa môžu použití aj pre predbežný odhad zaťaženia.

VÝSTRAHA!

Vibrácie a emisie hluku sa môžu počas skutočného používania elektrického náradia odlišovať od zadaných hodnôt, to závisí od typu a spôsobu, akým sa elektrické náradie používa, najmä však, s akým obrobkom sa pracuje.

Snažte sa udržať zaťaženie vibráciami a hlukom na čo najnižšej úrovni. Medzi príklady opatrení na zníženie zaťaženia vibráciami patrí používanie rukavíc pri používaní náradia a skrátenie pracovného času. V takom prípade je potrebné zvážit’ všetky časti pracovného cyklu (napríklad časy, ked’ je elektrické náradie vypnuté a tie, v ktorých je síce zapnuté, ale beží bez zaťaženia).

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA!

Prečítajte si všetky bezpečnostné upozornenia, pokyny, znázornenia a technické údaje, ktoré patria k tomuto elektrickému náradiu. Nedbalost' pri dodržiavaní následných pokynov môže spôsobit' zásah elektrickým prúdom, požiar a/alebo závažné poranenia.

Všetky bezpečnostné upozornenia a pokyny si uschovajte pre prípad potreby v budúcnosti.

Pojem „elektrické náradie“, ktorý je použitý v bezpečnostných upozorneniach, sa vzťahuje na prúdom napájané elektrické náradie (s napájacím káblom) alebo elektrické náradie s akumulátorom (bez napájacieho kábla).

Bezpečnosť na pracovisku

a) Pracovnú oblast' udržiavajte v čistote a dobre osvetlenú. Neporiadok a neosvetlené pracovné oblasti môžu viest' k nehodám.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, v ktorom sa nachádzajú horl'avé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
c) Počas používania elektrického náradia zabráňte prístupu deťom a iným osobám do jeho blízkosti. Pri rozptýlení môžete stratit’ kontrolu nad elektrickým náradím.

a) Napájacia zástrčka elektrického náradia musí byť kompatibilná so zásuvkou. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemneným elektrickým náradím.
Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napr. rúr, kúrení, sporákov a chladničiek.

c) Elektrické náradie chránte pred dažd'om a vlhkom.

Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Napájací kábel nepoužívajte na iné účely, na nosenie elektrického náradia, na zavesenie alebo na vyt'ahovanie zástrčky zo zásuvky. Napájací kábel držte v dostatočnej vzdialenosti od tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo skrútené napájacie káble zvyšujú riziko zásahu elektrickým prúdom.

e) Pri práci s elektrickým náradím v exteriéri používajte iba predlžovacie káble, ktoré sú povolené aj na použitie v exteriéri. Použitie predlžovacieho kábla vhodného na použitie v exteriéri znižuje riziko úrazu elektrickým prúdom.

f) Ak je prevádzka elektrického náradia vo vlhkom prostredí nevyhnutná, použite prúdový chránič.

Použitie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

Bezpečnosť osôb

a) Pri práci s elektrickým náradím bud’te pozorní a dávajte pozor na to, čo robíte a postupujte s rozumom. Elektrické náradie nepoužívajte, ked’ ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Jediná chvíl’ka nepozornosti pri používaní elektrického náradia môže viest’ k závažným poraneniam.

b) Noste osobné ochranné pomôcky a vždy používajte ochranné okuliare. Nosenie osobných ochranných pracovných pomôcok, ako je protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba či ochrana sluchu, znižuje v závislosti od typu elektrického náradia a jeho použitia riziko poranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením do elektrickej siete a/alebo k akumulátoru, pred upnutím alebo prenosom skontrolujte, či je elektrické náradie vypnuté. Ked' pri prenášaní elektrického náradia budete mať prst na vypínači alebo elektrické náradie zapojíte do elektrickej siete zapnuté, môže to spôsobit' nehodu.
d) Skôr ako elektrické náradie zapnete, odstráňte nastavovacie nástroje alebo klúče na skrutky. Nástroj alebo klúč, ktorý sa nachádza v otočnej časti elektrického náradia, môže spôsobit' poranenia.
e) Vyhýbajte sa abnormálnej polohe držania tela. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu. Vd'aka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.
f) Noste vhodný odev. Nenoste široký odev ani šperky. Vlasy, odev a rukavice udržiavajte mimo dosahu pohyblivých častí. Vol'ný odev, šperky či dlhé vlasy môžu zachytit' pohybujúce sa časti.

g) Ak je možné nainštalovať zariadenie na odsávanie a zber prachu, uistite sa, že je správne pripojené a používané. Použitie odsávania prachu môže znížiť ohrozenie prachom.
h) Nepodceňujte bezpečnosť a vždy sa riadťe bezpečnostnými predpismi pre elektrické náradie, aj to aj v prípade, že ste oboznámení s používaním elektrického náradia a nepoužívate ho po prvýkrát. Nepozorné konanie môže v niekol’kých sekundách spôsobit závažné poranenia.

Použitie a manipulácia s elektrickým náradím

a) Elektrické náradie nevystavujte nadmernému zaťaženiu. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.
b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút' alebo vypnút', je nebezpečné a musí sa opravit'.
c) Pred nastavením prístroja, výmenou dielov nadstavcov alebo odložením elektrického náradia odpojte zástrčku zo zásuvky a/alebo vyberte integrovaný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického náradia.

d) Nepoužité elektrické náradie uschovajte mimo dosahu detí. S prístrojom nenechajte pracovať osoby, ktoré s ním nie sú oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
e) Starostlivosti o elektrické náradie a nadstavce venujte náležitú pozornosť. Skontrolujte, či pohybujúce sa súčasti pracujú správne a či sa nezasekávajú, či nie sú časti zlomené alebo poškodené v takom rozsahu, že to ovplyvňuje funkciu elektrického náradia. Poškodené diely nechajte pred použitím elektrického náradia opraviť. Príčinou mnohých úrazov je nesprávna údržba elektrického náradia.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.
g) Elektrické náradie, príslušenstvo, nadstavce atd'. používajte podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné účely, ako je vyhradené, môže viest' k nebezpečným situáciám.
h) Rukoväti a držadlá udržiavajte suché a bez stôp oleja a tuku. Šmykl'avé rukoväte a držadlá neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídatel'ných situáciách.

Servis

a) Opravou elektrického náradia poverte len kvalifikovaný odborný personál pri výhradnom použití originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

- Špecifické bezpečnostné upozornenia ku gravírovaniu

a) Produkt nepoužívajte dlhšie ako 30 minút.
b) Ked' je poškodený napájací kábel tohto prístroja, musí ho vymenit' výrobca alebo jeho zákaznícky servis, prípadne iná, podobne kvalifikovaná osoba, aby sa zabránilo vzniku nebezpečenstva.

c) Toto elektrické náradie sa používa na frézovanie. Dodržiavajte všetky bezpečnostné upozornenia, d'alšie upozornenia, ilustrácie a údaje, ktoré dostanete s prístrojom. Nedodržanie nižšie uvedených upozornení môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie.

d) Noste osobné ochranné pomôcky. V závislosti od spôsobu použitia noste ochranu tváre, ochranu očí alebo ochranné okuliare. Ak je to vhodné, používajte protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré vás ochránia pred malými časticami abrazíva a materiálu.

Oči by mali byť chránené pred úlomkami vznikajúcimi pri rôznych aplikáciách. Protiprachová maska alebo respirátor musí filtrovať prach vznikajúci počas používania. Ak ste dlho vystavení hlasnému hluku, môžete utrpieť stratu sluchu.

e) Udržujte ostatné osoby v bezpečnej vzdialenosti od vášho pracovného priestoru. Každý, kto vchádza do pracovného priestoru, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené kúsky nadstavca môžu odletieť a spôsobit' zranenie aj mimo priameho pracovného priestoru.
f) Napájací kábel sa nesmie nachádzať v blízkosti rotujúcich nadstavcov. Ak stratíte kontrolu nad prístrojom, kábel sa môže prerezať alebo zachytit, a vaše ruky alebo prsty sa môžu dostať do rotujúceho nadstavca.
g) Nikdy neodkladajte elektrické náradie, pokým sa nadstavec úplne nezastaví. Rotujúci nadstavec sa môže dostat' do kontaktu s odkladacou plochou, čo môže spôsobit' stratu kontroly nad elektrickým náradím.
h) Nepoužívajte nadstavce, ktoré vyžadujú kvapalné chladivo. Použitie vody alebo iných chladiacich kvapalín môže spôsobit' zásah elektrickým prúdom.

Obsluha

Produkt nepoužívajte na iné účely, než je určený, a používajte ho len s originálnymi časťami/originálnym príslušenstvom. Používanie iných častí alebo iného príslušenstva, než sa odporúča v návode na používanie, môže predstavovať nebezpečenstvo poranenia.

Zapnutie/vypnutie

Pomocou otočného regulátora na počet zdvihov 6 sa nastavuje híbka prieniku rytiny. Na najbežnejšie použitia väčšinou stači najnižšie nastavenie.

Výmena gravírovacieho hrotu

⚠️ POZOR! NEBEZPEČENSTVO PORANENIA!

Produktom môžete vytvárať vlastné kreatívne rytiny. Môžete si tak označit’ predmety, ktoré pre vás majú hodnotu. Na kov, sklo, drevo, plast, keramiku, kameň a kožu môžete vyrývať napríklad čísla a písmená. Na to používajte gravírovacie šablóny 7, ktoré sa nachádzajú v balení.

■ Produkt držte naklonený tak, ako keby ste držali ceruzku.
■ Ruku pri tom majte položenú na stole.
Gravírovací 4 posúvajte jemným tlakom po obrobku.

Rýchlosť posúvania si vyskúšajte na nejakom nepotrebnom materiáli.

UPOZORNENIE

Gravírovací h4; ktorý sa nachádza v balení, je vyhotovený z volfrámovej ocele. Preto ním nie je vhodné gravírovať elektronické médiá ako CD a DVD. Tieto materiály aj ich čitatel'nosť by sa mohli poškodit'.

- Čistenie a údržba

Čistenie

⚠️ VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

Produkt dávajte opravit do servisu alebo kvalifikovanému elektrikárovi a len s originálnymi náhradnými dielmi. Tým sa zabezpečí zachovanie bezpečnosti produktu. Výmenu zástr 3 alebo napájacieho kábla 3 smie vykonávať len výrobca produktu alebo jeho zákaznícka služba. Tým sa zabezpečí zachovanie bezpečnosti produktu.

- Skladovanie

Produkt uskladnite na suchom mieste v interiéri, ktoré je chránené pred priamym slnečným žiarením, najlepšie v originálnom balení.

Likvidácia

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdat na miestnych recyklačných zberných miestach.

Všímajte si prosím označenie obalových materiálov pre triedenie odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty / 20–22: Papier a kartón / 80–98: Spojené látky.

Výrobok:

FR + - + - + -

Výrobok vr. príslušenstva a obalové materiály sú recyklovatel'né a podliehajú rozšírenej zodpovednosti výrobcu.

Pre lepšie spracovanie odpadu ich zlikvidujte oddelene podl'a obrázkov Info-tri (informácie o triedení).

Triman-Logo platí iba pre Francúzsko.

O možnostiach likvidácie opotrebovaného výrobku sa môžete informovať na Vašej obecnej alebo mestskej správe.

Ak výrobok doslúžil, v záujme ochrany životného prostredia ho neodhod’te do domového odpadu, ale odovzdajte na odbornú likvidáciu. Informácie o zberných miestach a ich otváracích hodinách získate na Vašej príslušnej správe.

Defektné alebo použité batérie / akumulátorové batérie musia byť odovzdané na recykláciu podľa smernice 2006/66/ES a jej zmien. Batérie / akumulátorové batérie a / alebo výrobok odovzdajte prostredníctvom dostupných zberných stredísk.

Záruka

Tento výrobok bol dôkladne vyrobený podľa prísnych akostných smerníc a pred dodaním svedomito testovaný. V prípade nedostatkov tohto výrobku Vám prináležia zákonné práva voči predajcovi produktu. Tieto zákonné práva nie sú našou nižšie uvedenou zárukou obmedzené.

Na tento produkt poskytujeme 3-ročnú záruku od dátumu nákupu. Záručná doba začína plynút dátumom kúpy. Starostlivo si prosím uschovajte originálny pokladničný lístok. Tento doklad je potrebný ako dôkaz o kúpe.

Ak sa v rámci 3 rokov od dátumu nákupu tohto výrobku vyskytne chyba materiálu alebo výrobná chyba, výrobok Vám bezplatne opravíme alebo vymeníme – podľa nášho výberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne používaný alebo neodborne udržiavaný.

Poskytnutie záruky sa vzťahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzt'ahuje na časti produktu, ktoré sú vystavené normálnemu opotrebovaniu, a preto ich je možné považovať za opotrebovatel'né diely (napr. batérie) alebo na poškodenia na rozbitných dieloch, napr. na spínači, akumulátorových batériach alebo častiach, ktoré sú zhotovené zo skla.

Postup v prípade poškodenia v záruke

Pre zaručenie rýchleho spracovania Vašej požiadavky dodržte prosím nasledujúce pokyny:

Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (IAN 418494_2210) ako dôkaz o kúpe.

Číslo výrobku nájdete na typovom štítku, gravúre, na prednej strane Vášho návodu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane.

Ak sa vyskytnú funkčné poruchy alebo iné nedostatky, najskôr telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.

Produkt označený ako defektný potom môžete s priloženým dokladom o kúpe (pokladničný lístok) a uvedením, v čom spočíva nedostatok a kedy sa vyskytol, bezplatne odoslat' na Vám oznámenú adresu servisného pracoviska.

Servis

SK

Servis Slovensko

Tel.:[phone]

E-pošta:[e-mail]

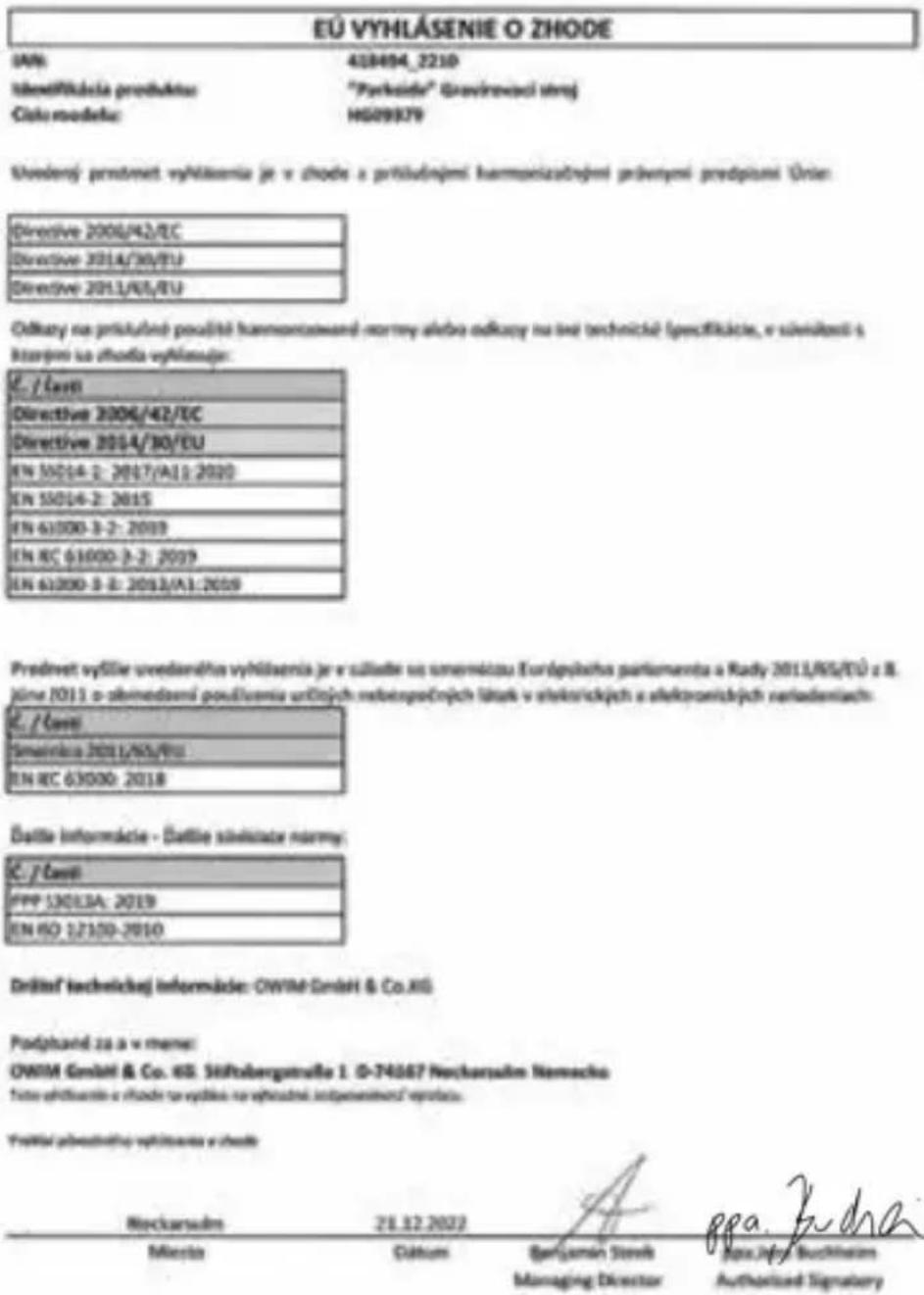

● EÚ vyhlásenie o zhode

EU VYHLASENIE O ZHODE IAN: 408494_2210 ländifikacja produktu: "Parkside" Gravinovaci stretj Claku modelu: H509979 Uvedený prstmet výhlásemia je v chode a pristidnými harmonizacznémi prstvenýi predpisni Úrie: Directive 2006/42/EC Directive 2014/30/EU Directive 2011/41/EU Odkazy na pristidný podstilé harmonizacznémi normy alebo odkupy na ivel technickál specifikácie, u sčeničnost i ktorýno na chodla výhlásemie: C. / Case Directive 2006/42/EC Directive 2014/30/EU EN ISO 14-2: 2017/A11:2020 EN ISO 4-2: 2015 EN 61000-3-2: 2019 EN RC 61000-3-2: 2019 EN 61000-3-8: 2013/A1:2019 Predmet výšlie uvedenáho výhlásemia je v zůlade na umemíczou Europeběchá parlamenta a Rady 2011/65/EÜ z B. Júne 2011 o obmedasní poudlásemia určných rebenpočných látek v elektrických a elektronických naradeniach. C. / Case Smeinkra 2011/65/EU EN RC 63000: 2018 Đatite informácie - Đatite sčeničnost normy: C. / Case PPP 13013A: 2019 EN ISO 12100-2010 Držitel' technicknej informácie: OWIM GmbH & Co.AII Podpňané za a v mene: OWIM GmbH & Co. 45 Stříhobergstrasse 1. G-74167 Neckarskim Nemecko Tota obdžemní a rlode na výklas na výkruční prostavením výplácu. Praktal obdžetněho výhlásemia u chode: Rockarskim 28.12.2022 Mecita Oktom Banjaman Steve Managing Director Jepa.John Buchheim Authorized Signubury
