NÁVOD NA OBSLUHU RS PRO DL 200 SC STEINEL

Chránené autorským právom. Dotlač, aj keď iba v skrátenej verzii, je povolená iba snaším súhlasom. Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Varovanie pred nebezpečenstvami! Varovanie pred nebezpečenstvom vdôsledku zásahu elek- trickým prúdom! Svietidlo nezakrývajte izolačným materiálom!

Tento návod obsahuje dôležité informácie obezpečnej manipulácii svýrobkom. Vtexte sa nachádzajú upozornenia na možné nebezpečenstvá. Nedodržanie pokynov môže spôsobiť smrť alebo ťažké poranenia.

• Návod uložte na dostupnom mieste. – Práca selektrickým prúdom môže viesť knebezpečným situáciám. Pri kontakte sdielmi, ktoré vedú elektrický prúd, môže dôjsť kelektrickému šoku, popáleninám alebo smrti. – Prácu na sieťovom napätí smie vykonávať len kvalifikovaný odborný personál. – Dodržiavajte národné inštalačné predpisy a podmienky pripojenia (napr. DE: VDE0100, AT:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Používajte iba originálne náhradné diely. – Vonkajšie flexibilné vedenie alebo šnúra tohto svietidla sa nedajú vymeniť. – Vprípade poškodenia kábla sa musí svietidlo zlikvidovať. – Kábel 60227 IEC52; 2x0,75 mm2.– 387 – Obsah

Správne používanie – DL 150/200 SC – Senzorové LED svietidlo saktívnym snímačom pohybu. – Podomietková montáž. – Iba na použitie vinteriéri. Princíp fungovania – DL 150/200 SC – Vysokofrekvenčný/radarový snímač pohybu vysiela vysokofrekvenčné elektromagnetické vlny (5,8GHz) a prijíma ozvenu odrazenú od predmetov. – Ozvena telies zmenená vdôsledku pohybu sa elektronicky spracuje aautomaticky zapne svietidlo. – Snímanie pohybu je možné aj cez tenké steny, dvere a sklo. – Umožňuje snímať aj tie najmenšie pohyby. – Žiadne chybné spínanie vdôsledku zdrojov tepla a kolísania teploty. – Oblasť snímania senzora je možné presne ohraničiť pomocou nastavenia dosahu vo webovom rozhraní a vaplikácii. Upozornenie: Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca 1mW – to je len 1/1000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry.– 388 – Obsah Obsah balenia

1 LED svietidlo – 1 prípojná zásuvka – 3 montážne pružiny – 3 pripájacie svorky – 1 karta bezpečnostných údajov (A) – 1 stručný návod (B)– 389 – Obsah

Ø230 mm 73 mm Ø189 mm– 390 – Obsah Prehľad výrobku A...

L N Napájacie vedenie pozostáva zo 2-žilového kábla: L = fáza (zvyčajne čierna, hnedá alebo sivá) N = neutrálny vodič (zvyčajne modrý) Svietidlo je možné pripojiť kelektrickej sieti aj za sieťovým spínačom, ak je zaistené, že sieťový spínač bude vždy zapnutý. Svetelný zdroj tohto svietidla sa nedá vymeniť. Vprípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo.– 393 – Obsah

Nebezpečenstvo zásahu elektrickým prúdom! Pri kontakte sdielmi, ktoré vedú elektrický prúd, môže dôjsť kzásahu elektrickým prúdom, popáleninám alebo smrti.

• Odpojte elektrický prúd a prerušte prívod napätia.

• Skontrolujte beznapäťovosť pomocou skúšačky napätia.

• Ubezpečte sa, že prívod napätia zostane prerušený. Nebezpečenstvo materiálnych škôd! Zámena prípojných vedení môže spôsobiť skrat.

• Identifikujte jednotlivé prípojné vedenia.

• Prípojné vedenia správne zapojte. Príprava na montáž

• Všetky diely skontrolujte vzhľadom na poškodenie. Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Vyberte vhodné miesto montáže. – Pri zohľadnení dosahu. – Pri zohľadnení snímania pohybu. – Miesto bez otrasov. – Oblasť snímania bez prekážok. – Oblasti bez nebezpečenstva výbuchu. – Povrchy bez ľahko horľavého materiálu. – Nepozerajte sa do svetelného zdroja zkrátkej vzdialenosti (<30cm). – Svietidlo umiestnite vo vzdialenosti najmenej 50cm od iných LED svietidiel. – Svietidlo nezakrývajte izolačným materiálom!– 394 – Obsah Dosah, podomietková montáž

Skontrolujte, či je odpojený prívod napätia.

click Posuňte montážnu pružinu do správnej polohy.

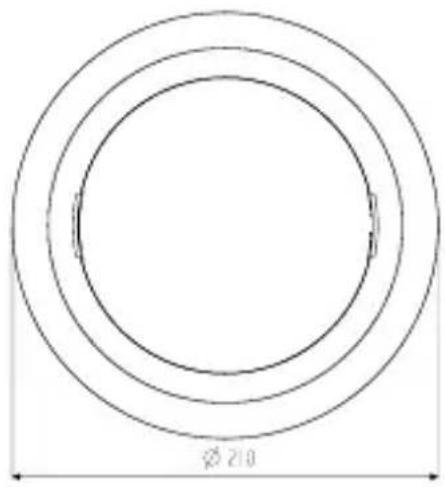

switchable light temperature 3,000 K - warm white 4,000 K - neutral white 5,700 K - cold white Spínač nastavte do polohy spríslušnou teplotou farby.– 398 – Obsah Rozmery voliteľného príslušenstva

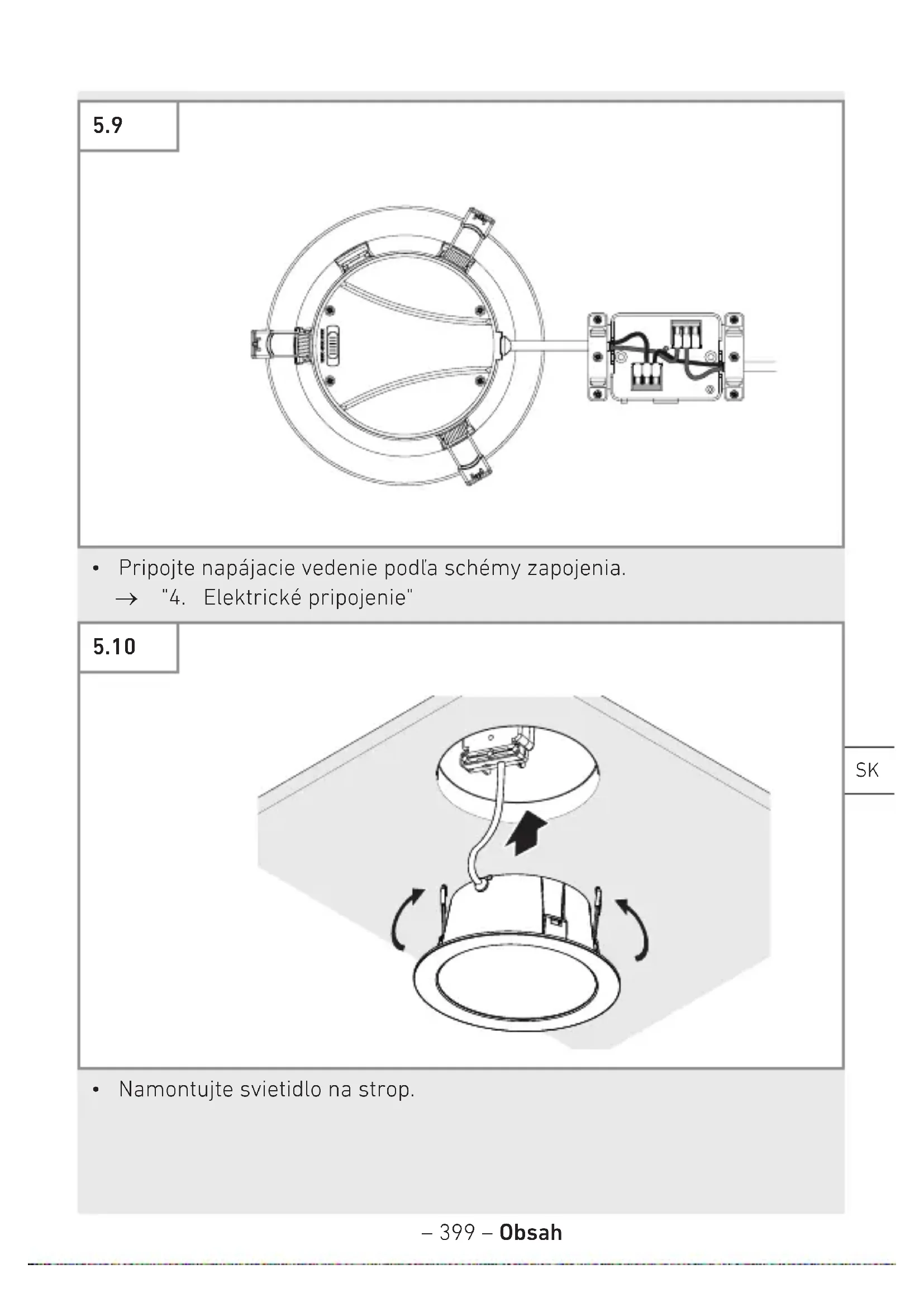

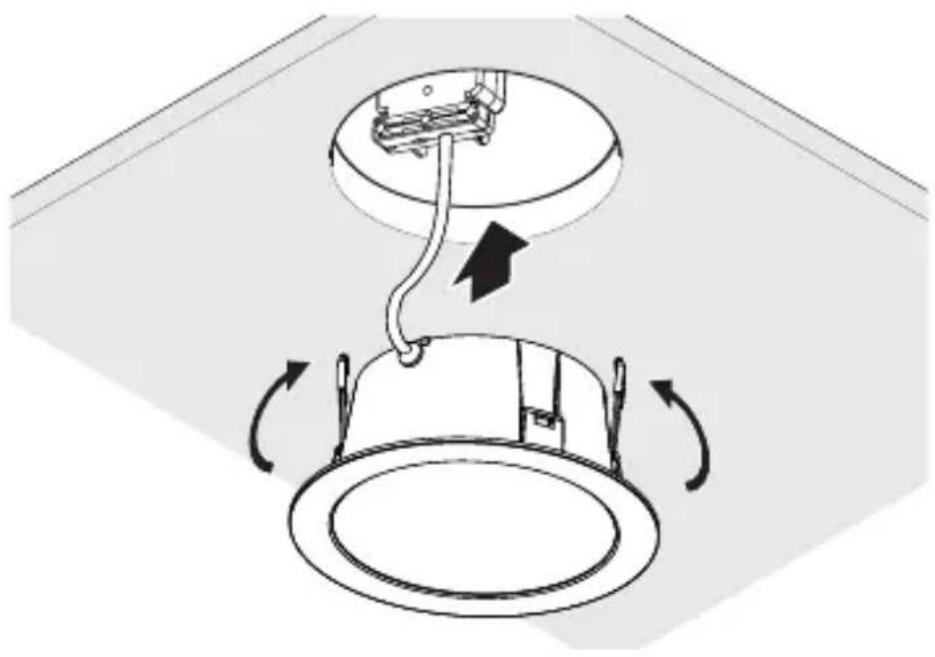

Pripojte napájacie vedenie podľa schémy zapojenia.

• Vykonajte nastavenia pomocou aplikácie.

Funkcie sa nastavujú prostredníctvom aplikácie Steinel Connect. Aplikácia Steinel Connect Na konfiguráciu svietidla si musíte pomocou smartfónu alebo tabletu stiahnuť aplikáciu STEINEL Connect vo svojom obchode saplikáciami. Na to je potrebný smartfón alebo tablet sfunkciou Bluetooth.

Android iOS unkcie, ktoré je možné nastaviť pomocou aplikácie Steinel Connect: – nastavenie času, – nastavenie dosahu, – nastavenie stmievania, – funkcia základného svetla, – nastaviteľná úroveň hlavného/základného svetla, – nastavenie rozšíreného dosahu, – skupinové zosieťovanie, – nastavenie stmievania pomocou režimu Teach-In. Upozornenie: Je potrebné dodržiavať minimálnu vzdialenosť 3m od WiFi routera a prístupových bodov, aby sa vylúčili chybné funkcie. Nastavenia z výroby (stav pri dodaní) Dosah: max. Nastavenie času pre hlavné svetlo: 10 s Nastavenie času pre základné svetlo: 1min Nastavenie stmievania: 2 000lx Úroveň tlmenia základného svetla: 50%– 402 – Obsah Spustenie/prerušenie napätia Po odpojení sieťového napätia sa uložia nastavenia a aktuálny prevádzkový stav LED svietidla. Ak je sieťové napätie opäť prítomné, nastavenia sa obnovia. Nastavenie dosahu (citlivosti) Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži svietidla vo výške 2,8m avytvorí tak oblasť snímania. – nastavenie na maximálne = max. dosah (3,5m) – nastavenie na minimálne = min. dosah (1m) Nastavenie času Čas (oneskorenie vypnutia) sa môže plynulo nastaviť od cca 5sekúnd do max. 60minút. Každý zaznamenaný pohyb zapne svietidlo odznova. Upozornenie: Po každom vypnutí výrobku nie je možné opätovné snímanie pohybu po dobu cca 1sekundy. Následne môže výrobok pri pohybe znova zapnúť svetlo. Pri nastavovaní oblasti snímania a za účelom testu funkčnosti sa odporúča nastaviť najkratší čas. Nastavenie stmievania/svitania Prah detegovateľného jasu (stmievanie/svitanie) je možné plynulo nastaviť od cca 2lx až 2000 lx. = prevádzka pri dennom svetle (nezávislé od jasu) = prevádzka pri stmievaní/svitaní (cca 2lx) Pri nastavovaní oblasti snímania a za účelom testu funkčnosti pri dennom svetle musí byť nastavovací regulátor nastavený na .– 403 – Obsah

Základné svetlo Jas základného svetla sa dá plynulo nastaviť vrozsahu 1% až 50%. Doba svietenia základného svetla sa dá plynulo nastaviť v rozsahu 10 až 30minút alebo počas celej noci. Hlavné svetlo Jas hlavného svetla sa dá nastaviť vrozsahu 50% až 100%. Zapojenie do skupiny Existuje možnosť prevádzkovať výrobok ako samostatné svietidlo alebo sa môže zapojiť do skupín spolu sviacerými svietidlami pomocou rádiovej komunikácie. Všetky svietidlá priradené určitej skupine fungujú podľa skupinových parametrov nastavených vaplikácii Steinel Connect. Dosah sa môže nastaviť individuálne pre všetkých účastníkov skupiny. Fade Time Pomocou funkcie času prechodu (Fade Time) je možné nastaviť krivku tlmenia svetla pri zapnutí a vypnutí (1s–3s). Funkcia susedných skupín Prostredníctvom aplikácie Steinel Connect je možné aktivovať, resp. deaktivovať funkciu susedných skupín. Pritom sa priradia susedné skupiny aktívnej skupine svietidiel. Skupina reaguje na spínacie signály priradenenej susednej skupiny a vsúlade s nastaveniami sa zapne ako hlavné alebo základné svetlo.– 404 – Obsah

7. Starostlivosť a údržba

Výrobok nevyžaduje údržbu. Nebezpečenstvo zásahu elektrickým prúdom! Pri kontakte vody a dielov, ktoré vedú elektrický prúd, môže dôjsť kelektrickému šoku, popáleninám alebo smrti.

• Výrobok čistite iba vsuchom stave. Nebezpečenstvo materiálnych škôd! Výrobok sa môže poškodiť používaním nevhodných čistiacich prostriedkov.

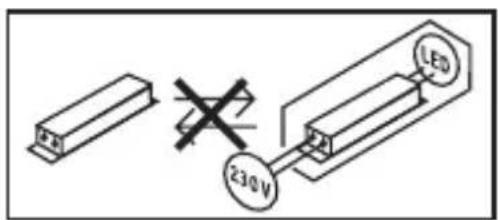

• Výrobok čistite mierne navlhčenou handrou bez čistiaceho prostriedku. Upozornenie: Prevádzkový prístroj sa nedá vymeniť.– 405 – Obsah

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu. Elektrické zariadenia nevyhadzujte do komunálne- ho odpadu! Iba pre krajiny EÚ: Podľa platnej európskej smernice oodpade zelektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

9. Vyhlásenie ozhode

Týmto spoločnosť STEINEL GmbH vyhlasuje, že typ rádiového zariadenia RSPRODL150SC a RSPRODL200SC zodpovedá smernici 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je dostupné na nasledujúcej internetovej adrese: www.steinel.de.– 406 – Obsah

Záruka výrobcu STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Nemecko. Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokiaľ takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytneme vám 5-ročnú záruku na bezchybný stav a náležité fungovanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neobsahuje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkčnosť všetkých elektronických súčiastok a káblov, ako aj bezchybnosť všetkých použitých materiálov a ich povrchov. Uplatnenie záruky Ak chcete svoj výrobok reklamovať, zašlite ho v kompletnom stave a s uhradenými prepravnými nákladmi spolu s originálnym dokladom o kúpe, ktorý musí obsahovať dátum kúpy a označenie výrobku, svojmu predajcovi alebo priamo nám na adresu NECO SK, a.s. Ružová 111, 019 01 Ilava. Odporúčame vám, aby ste si svoj doklad o kúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady a riziká spojené so spätným zaslaním nepreberá spoločnosť STEINEL žiadnu zodpovednosť. Informácie o možnostiach uplatnenia záručného prípadu nájdete na našej stránke www.neco.sk Ak u vás došlo k záručnému prípadu alebo ak máte otázky týkajúce sa výrobku, môžete nás kedykoľvek telefonicky kontaktovať na našej servisnej linke: +421/42/4 45 67 10.– 407 – Obsah

=82 – Priemerná dimenzovaná životnosť L70B50 pri 25°C: > 60000h – Konzistencia farieb SDCM: počiatočná hodnota: 3 – Distribúcia intenzity svetla: – Uhol snímania: 360° – Vysielací výkon cca: 1mW – Dosah: max. Ø 7m – Nastavenie času: 5 s – 60 min– 408 – Obsah – Nastavenie stmievania: 2 – 2000 lx – Krytie (IP) IP20 – Krytie (IP) na strane vrámci miestnosti: IP54 – Trieda ochrany: II – Teplota okolia: -20až +40°C – Trieda energetickej účinnosti: Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „E“.– 409 – Obsah

12. Odstraňovanie porúch

Výrobok bez napätia. – Poistka nie je zapnutá alebo je chybná.

• Skontrolujte prípojky. – prípadne zabudovaný sieťový spínač je vypnutý

• Zapnite sieťový spínač. Výrobok sa nezapína. – Nastavenie stmievania/svitania je nesprávne zvolené.

• Nanovo nastavte nastavenie stmievania/svitania. – Sieťový spínač je vypnutý.

• Nastavte sieťový spínač. – Poistka nie je zapnutá alebo je chybná.

• Vymeňte chybnú poistku. – Rýchle pohyby sú potlačené kvôli minimalizovaniu porúch alebo je oblasť snímania nastavená ako príliš malá alebo je nastavená nesprávne.

• Skontrolujte oblasť snímania a nastavte ju. – Svetelný zdroj je chybný.

• Svetelný zdroj sa nedá vymeniť. Výrobok kompletne vymeňte. Výrobok sa nevypína. – Trvalý pohyb v oblasti snímania.

• Skontrolujte oblasť.

• Vprípade potreby obmedzte alebo zmeňte oblasť snímania. Výrobok sa mimovoľne zapína. – Podomietková montáž je realizovaná takým spôsobom, ktorý nie je vhodný na spoľahlivú detekciu pohybu.

• Podomietkovú montáž vykonajte správnym spôsobom. – Pohyb sa uskutočnil, ale pozorovateľ ho nerozpoznal (pohyb za stenou, pohyb malého objektu vbezprostrednej blízkosti svietidla atď.).

• Skontrolujte oblasť.

• Vprípade potreby obmedzte alebo zmeňte oblasť snímania.PL Spis treści
