MODE D'EMPLOI RS PRO DL 200 SC STEINEL
- À propos de ce document....55
- Consignes de sécurité générales ....55
- Description de l'appareil ....56
- Branchement électrique....61
- Montage....62
- Fonctions....70
- Entretien et maintenance....73
- Élimination....74
- Déclaration de conformité....74
- Garantie du fabricant....75
- Caractéristiques techniques....77
- Élimination des défauts....79
1. À propos de ce document
Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.
Sous réserve de modifications techniques permettant des améliorations techniques.
Attention danger!
Attention danger dû au courant électrique !
Ne pas recouvrir le luminaire avec du matériau isolant !
2. Consignes de sécurité générales
Danger en cas de non-respect des instructions du mode d'emploi !
Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L'ignorance des risques peut entraîner de graves blessures, voire la mort.
- Veuillez lire attentivement le mode d'emploi.
- Veuillez respecter les consignes de sécurité.
-
Le conserver à portée de la main.
-
Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.
- Seules des personnes qualifiées et spécialisées sont autorisées à effectuer des travaux sur le réseau électrique.
- Ces travaux doivent donc être effectués correctement et conformément aux normes en vigueur (p. ex. NF C-15100, A - ÖVE / ÖNORM E8001-1, CH - SEV 1000).
- Utiliser uniquement des pièces de rechange d'origine.
- Le câble souple externe ou le cordon de ce luminaire ne peut pas être
remplacé.
– Il faut remplacer tout le luminaire si ce câble est endommagé.
- Câble 60227 IEC52; 2x0,75 mm2.
3. Description de l'appareil
- Luminaire LED à détection équipé d'un détecteur de mouvement actif.
- Montage encastré.
- Seulement pour des utilisations à l'intérieur.
Principe de fonctionnement du DL 150/200 SC
- Le détecteur de mouvement HF/à radar émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et capture les échos renvoyés par les objets.
- L'écho modifié par le mouvement des personnes est traité par un système électronique qui met en marche automatiquement le luminaire.
- L'appareil peut également détecter les mouvements à travers des cloisons fines, des portes et des vitres.
- Détection des moindres mouvements également possible.
- Pas de déclenchements intempestifs dus à des sources de chaleur et à des variations de la température.
- Il est possible de régler avec précision la zone de détection du détecteur en réglant la portée depuis l'interface Web ou depuis l'appli.
Remarque :
La puissance haute fréquence du détecteur HF est d'env. 1 mW – ce qui ne représente qu'un 1000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes.
Contenu de la livraison
3.1
FR
1x
- 1 boîte de raccordement
- 3 ressorts de montage
- 3 bornes du détecteur
- 1 fiche technique de sécurité (A)
- 1 guide de démarrage rapide (B)

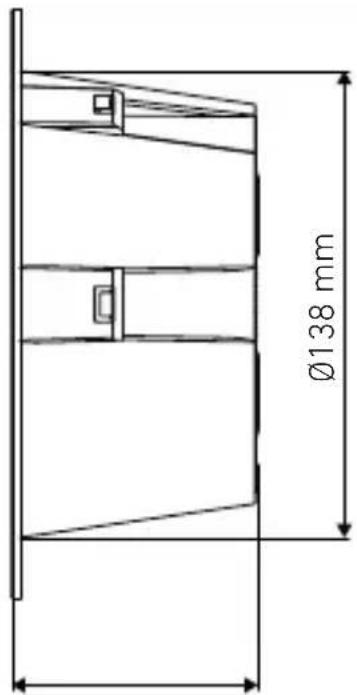

Dimensions du produit
3.2 RS PRO DL 150 SC


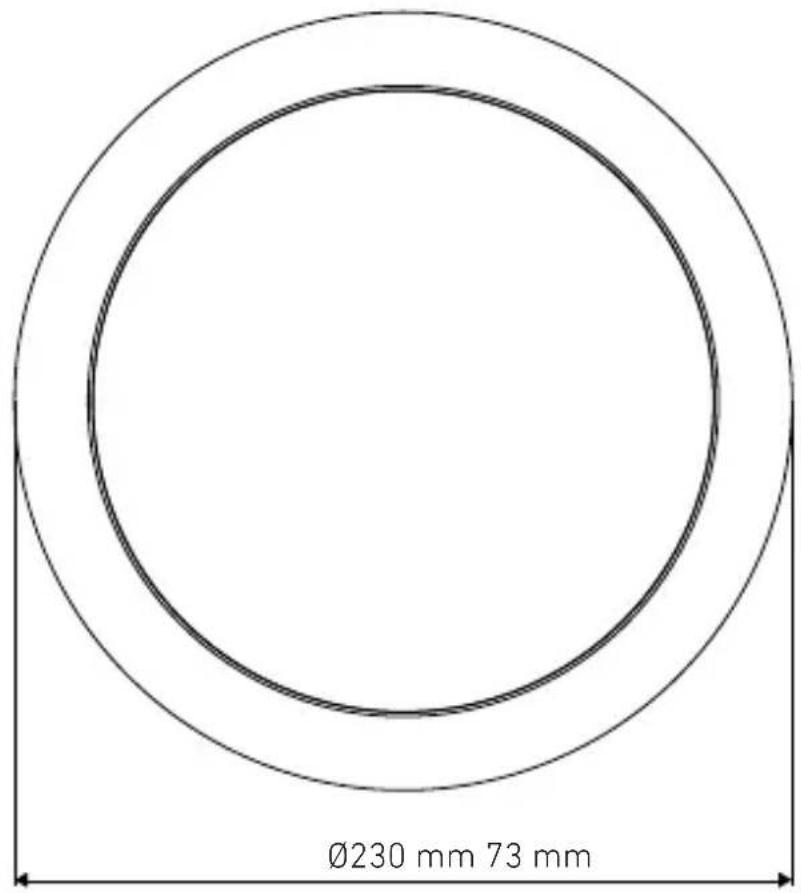

RS PRO DL 200 SC


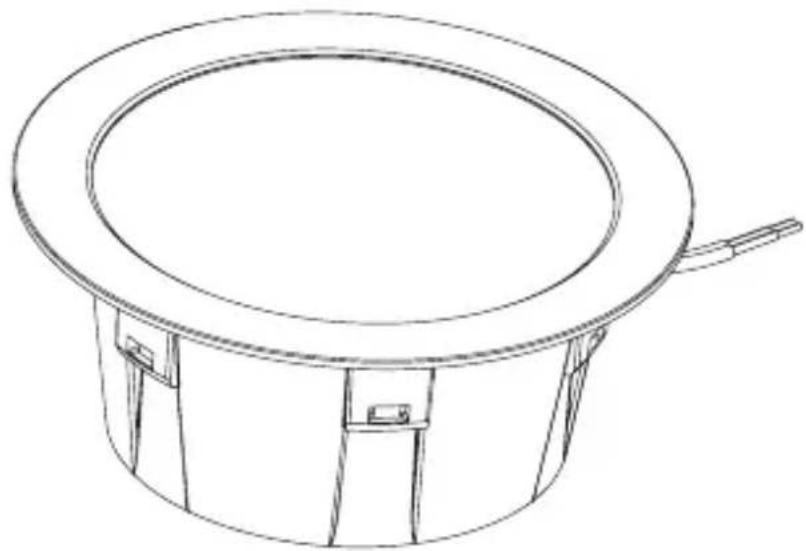

Vue d'ensemble des appareils
3.3
FR
C
B
D
A... Applique
B... Coffret de raccordement
C... Ressorts de montage
D... Bornes du détecteur

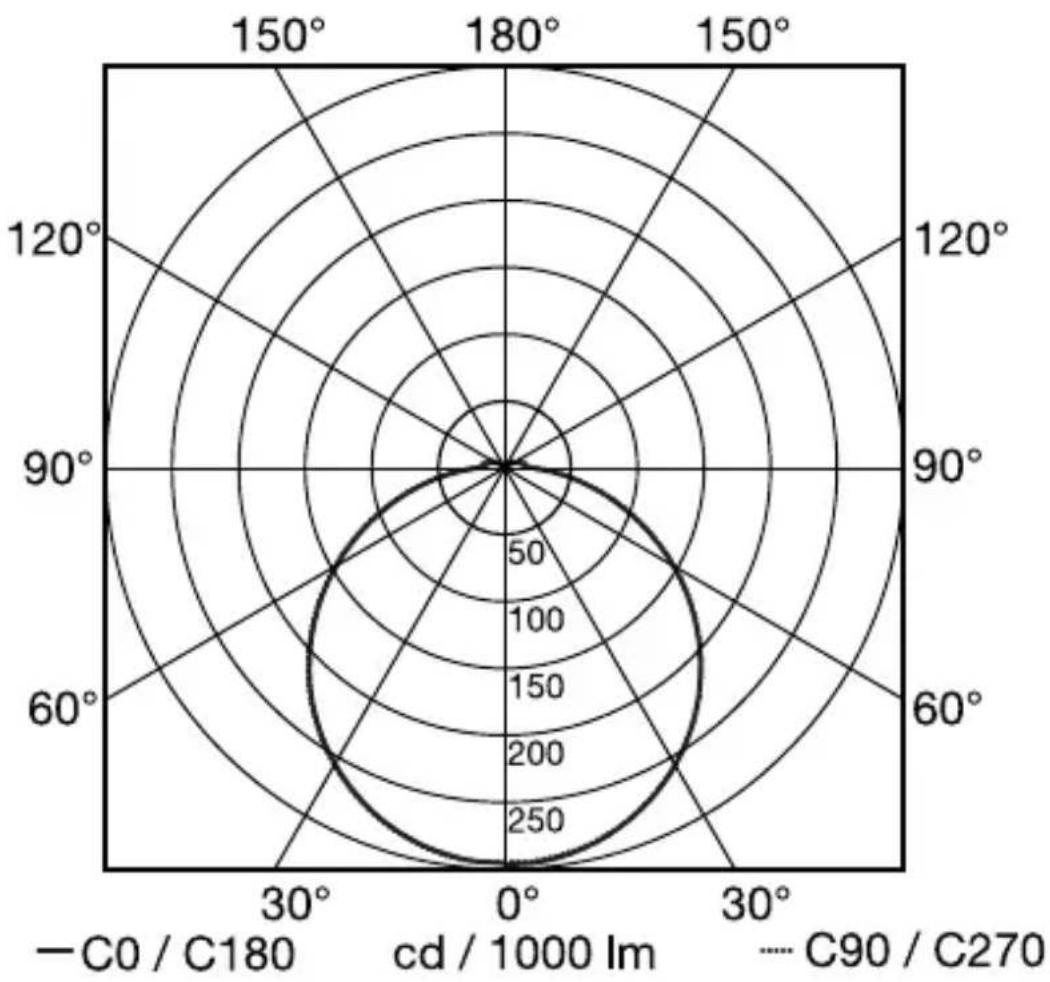

Courbe de répartition de la lumière
3.4
radar
| Angle | Value |
|-------|-------|
| 0° | 250 |
| 30° | 200 |
| 60° | 150 |
| 90° | 100 |
| 120° | 50 |
| 150° | 0 |
4. Branchement électrique

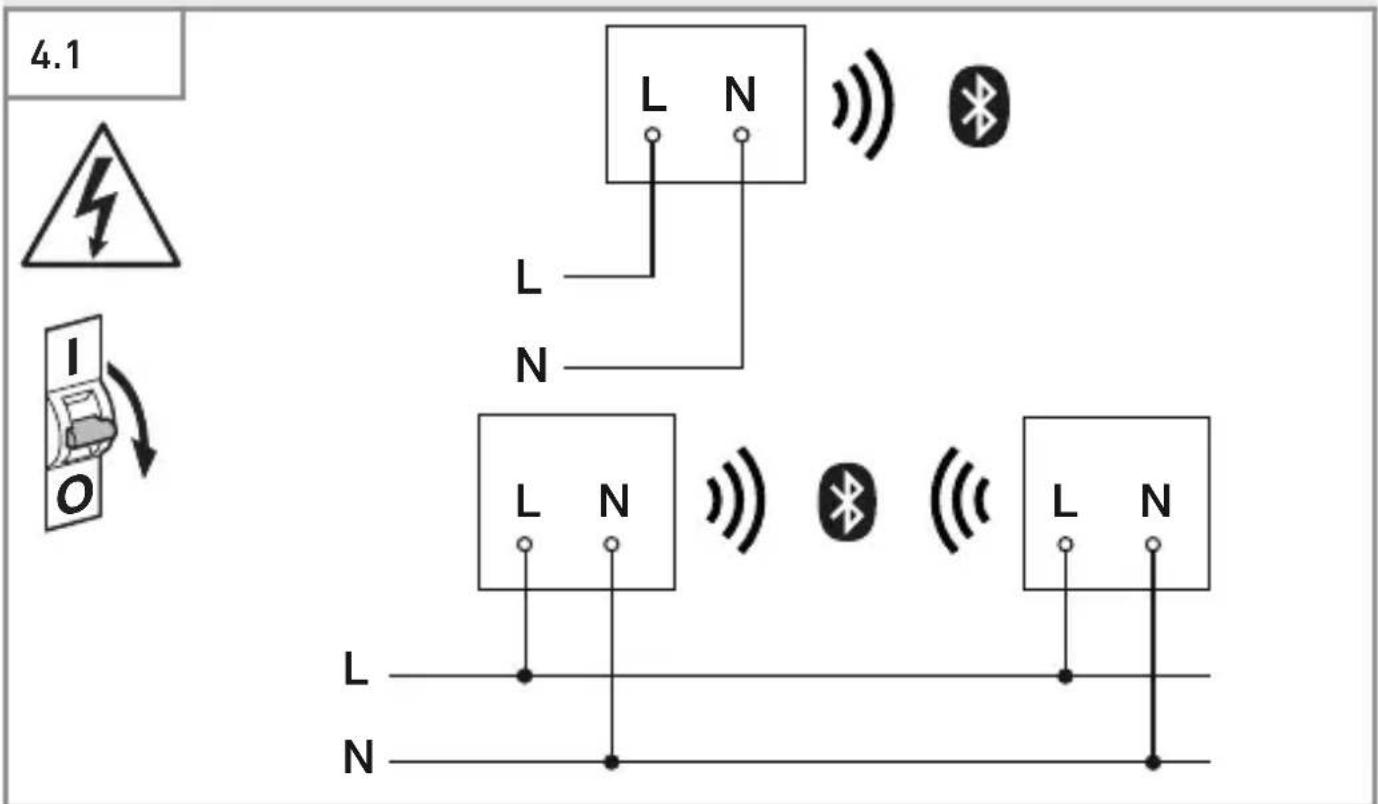

Schéma des connexions
FR
Le câble secteur est composé d'un câble à 2 conducteurs :
L = phase (généralement noir, marron ou gris)
N = neutre (généralement bleu)
Il est possible de brancher le luminaire au secteur également en aval d'un interrupteur secteur s'il est garanti que ce dernier est toujours en position MARCHE.

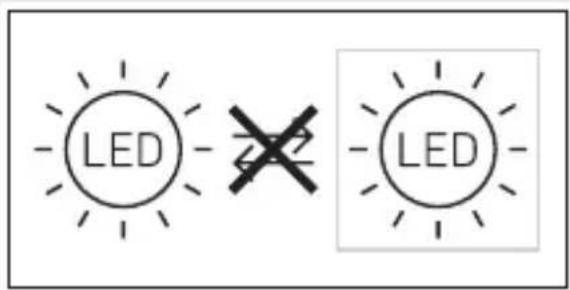

Il n'est pas possible de remplacer la source lumineuse de ce luminaire. S'il fallait remplacer la source lumineuse (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.
LED
5. Montage
Risque d'électrocution !
Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.
- Mettre l'appareil hors tension et couper l'alimentation électrique.
- Vérifier l'absence de tension à l'aide d'un testeur de tension.
- S'assurer que l'alimentation électrique demeure coupée.
Risque de dommages matériels !
Une interversion des câbles de raccordement peut conduire à un court-circuit.
- Repérer les câbles de raccordement.
- Brancher correctement les câbles de raccordement.
Préparatifs de montage
- Contrôler l'absence de dommages sur toutes les pièces. Ne pas mettre le produit en service en cas de dommage.
- Sélectionner le lieu d'installation approprié.
- En tenant compte de la portée
- et de la détection des mouvements.
- Monter l'appareil à l'abri d'éventuelles secousses.
- Zones de détection sans obstacle.
- Il est interdit d'installer l'appareil dans des zones à risque d'explosion.
- Ne pas monter l'appareil sur des surfaces inflammables.
- Ne pas regarder directement la source allumée à une courte distance (< 30 cm).
- Placer le luminaire à une distance minimale de 50 cm des autres luminaires LED.
- Ne pas recouvrir le luminaire avec du matériau isolant !

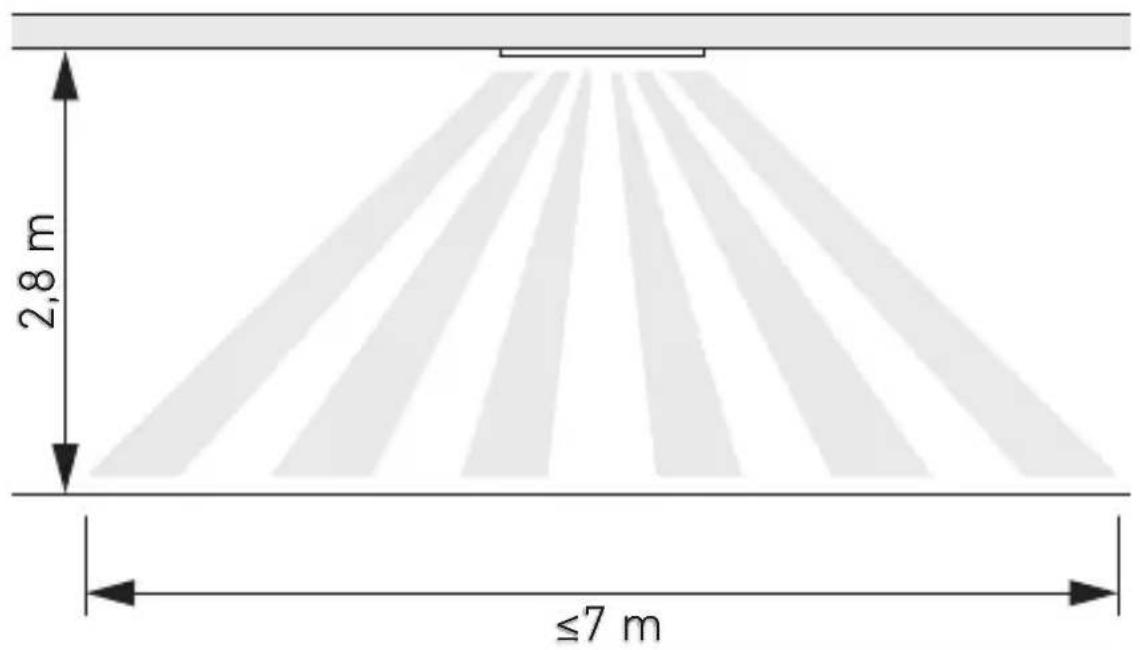

Portée, montage encastré
5.1
FR
≤7 m
Détection de mouvement perpendiculairement au sens du passage - montage encastré
5.2


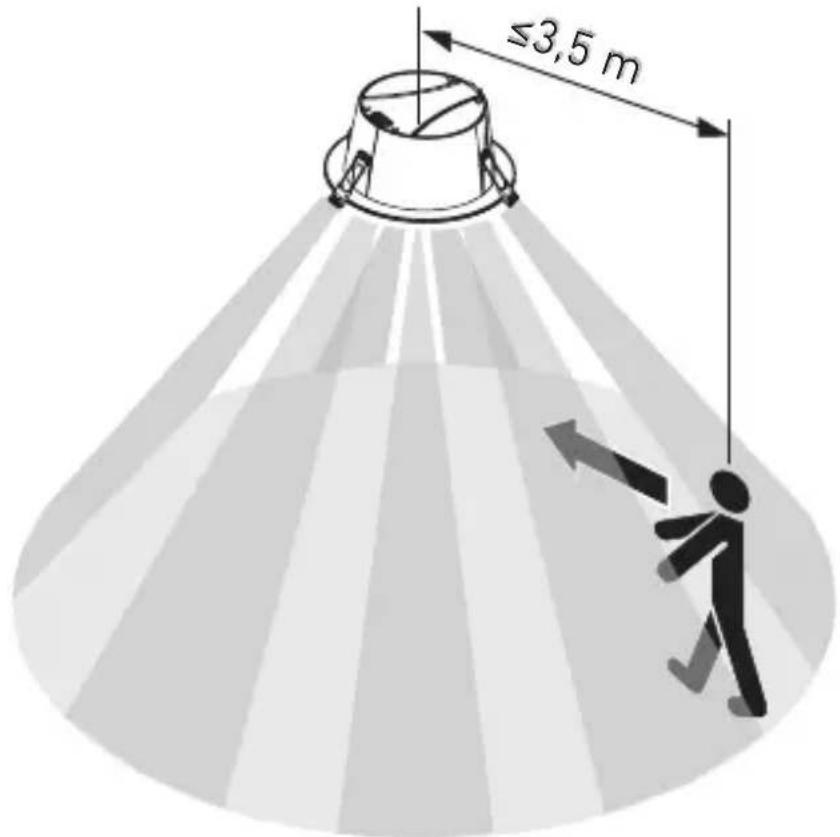

Détection de mouvement dans le sens du passage - montage encastré
5.3


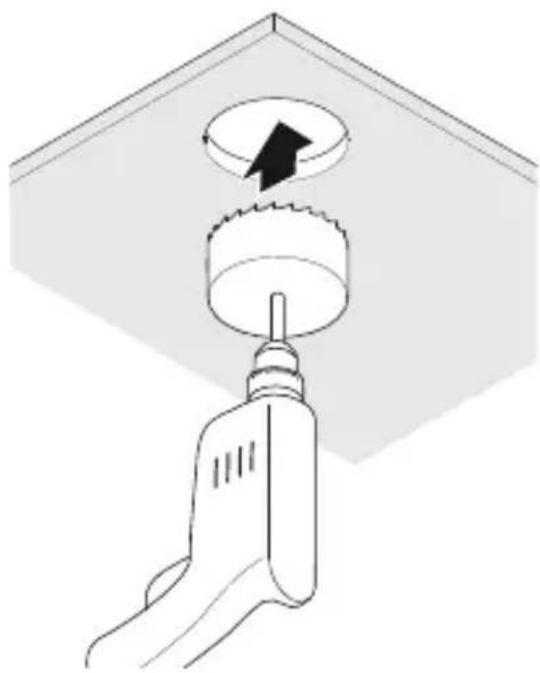

Étapes de montage
5.4
- Vérifier que l'alimentation électrique a été coupée.
- Percer le trou.
5.5
Spring clips usage:
- Déterminer combien de ressorts de montage doivent être utilisés.
Attention : il n'est pas possible d'enlever à nouveau le ressort de montage une fois l'installation effectuée.
5.6
- Pousser le ressort de montage à la position correcte.

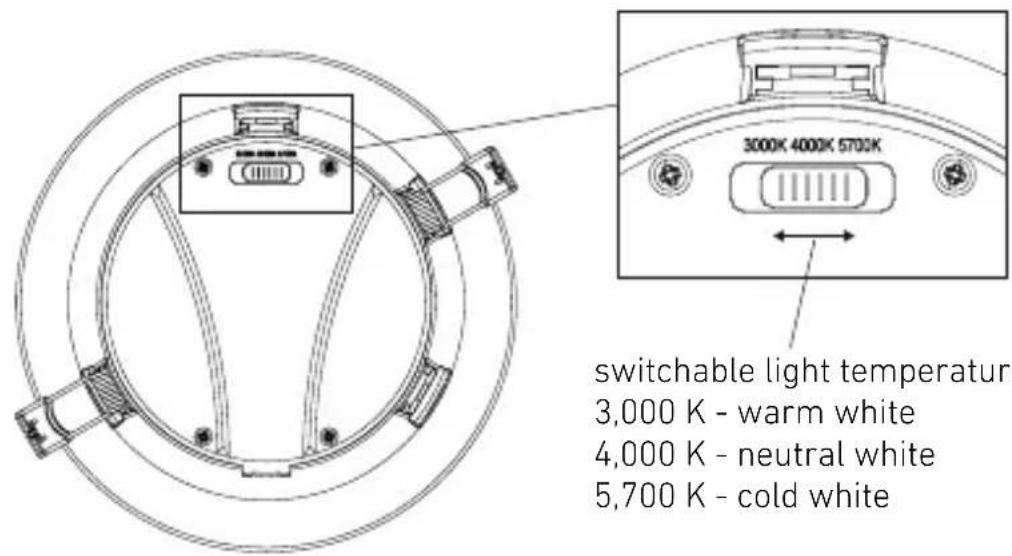

5.7
switchable light temperature
3,000 K - warm white
4,000 K - neutral white
5,700 K - cold white
- Déplacez le commutateur sur la position correspondant à la température de couleur souhaitée.

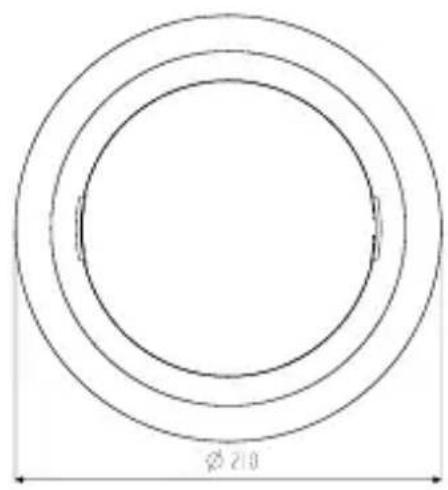

Dimensions des accessoires disponibles en option
5.8 Adapter ring DL 150 SC
- Brancher le câble secteur conformément au schéma des connexions.
→ "4. Branchement électrique"
5.10
• Monter le luminaire dans le plafond.

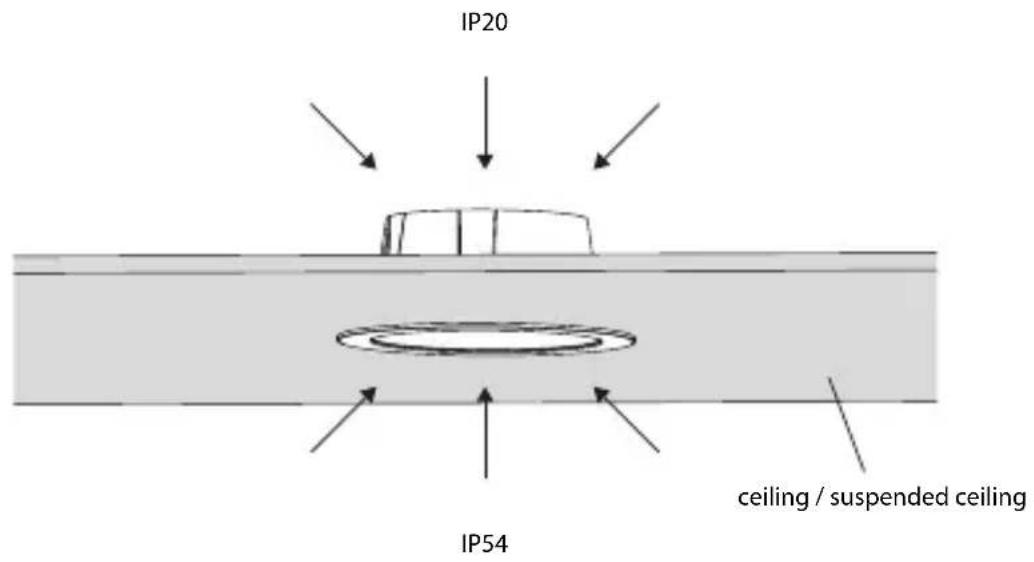

Indice de protection
5.11
IP20 - Partie dans le plafond
IP54 - Partie dans la pièce
Ne pas recouvrir le luminaire avec du matériau isolant !
5.12
- Mettre l'appareil sous tension.
- Procéder aux réglages via l'application.
→ "6. Fonctions"
6. Fonctions
Les fonctions sont réglées via l'appli STEINEL Connect.
L'appli STEINEL Connect
Il faut télécharger l'appli STEINEL Connect depuis votre AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.
Android iOS
Les fonctions suivantes peuvent être réglées depuis l'appli STEINEL Connect :
- Temporisation.
- Réglage de la portée.
- Réglage du seuil de déclenchement.
- Fonction Balisage.
- Éclairage principal / balisage réglable.
- Réglage de la portée étendu.
- Mise en réseau de groupe.
- Réglage du seuil de déclenchement via Teach-In.
Remarque :
Il est nécessaire de respecter une distance minimale de 3 m entre l'appareil et le routeur WiFi ou les points d'accès afin d'exclure tout dysfonctionnement.
Réglages effectués en usine (état à la livraison)
Portée :
max.
Temporisation de l'éclairage principal : 10 s
Temporisation du balisage : 1 min
Réglage du seuil de déclenchement : 2 000 lx
Niveau de variation du balisage : 50 %
Démarrage / coupure de tension
Lors d'une coupure de la tension secteur, les réglages ainsi que l'état de fonctionnement actuel du luminaire à LED sont enregistrés. Ils sont rétablis à la prochaine connexion du luminaire à la tension secteur.
Réglage de la portée (sensibilité)
Le terme « portée » désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage du luminaire à 2,8 m de hauteur.
- Réglage sur maximum = portée max. (3,5 m)
- Réglage sur minimum = portée min. (1 m)
Temporisation
Il est possible de régler progressivement la temporisation d'environ 5 secondes à 60 minutes au maximum. Tout mouvement détecté allume à nouveau le luminaire.
Remarque :
Après chaque extinction de l'appareil, une nouvelle détection de mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que l'appareil peut à nouveau enclencher l'éclairage en cas de mouvement.
Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.
Réglage du seuil de déclenchement
Il est possible de régler progressivement la luminosité de déclenchement entre env. 2 à 2000 lx.
※ = fonctionnement diurne (indépendamment de la luminosité)
= fonctionnement nocturne (env. 2 lx)
Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur ✿
Balisage
Il est possible de régler la luminosité du balisage entre 1 % et 50 %.
Il est possible de régler progressivement la durée du balisage entre 10 minutes et 30 minutes ou toute la nuit.
Éclairage principal
Il est possible de régler la luminosité de l'éclairage principal entre 50 % et 100 %.
Regroupement
Il est possible d'utiliser l'appareil comme luminaire individuel ou d'utiliser plusieurs luminaires dans des groupes via la communication radio.
Tous les luminaires qui sont affectés à un groupe agissent selon les paramètres de groupe réglés dans l'appli STEINEL Connect.
La portée peut être réglée individuellement pour tous les luminaires du groupe.
Fade Time (durée d'éclairage tamisé)
Fade Time (durée d'éclairage tamisé) permet de régler (entre 1 s et 3 s) la courbe de variation de l'intensité lumineuse au moment de l'allumage et de l'extinction.
Fonction spéciale voisins
Il est possible d'activer/de désactiver la fonction spéciale voisins en utilisant l'application STEINEL Connect.
Cela permet de définir les groupes voisins du groupe de luminaires activé.
Le groupe activé réagit aux signaux d'enclenchement du groupe voisin affecté et commute en éclairage principal ou en balisage en fonction des réglages effectués.
7. Entretien et maintenance
L'appareil ne nécessite aucun entretien.
Risque d'électrocution !
Si des pièces sous tension sont au contact avec de l'eau, il y a risque d'électrocution, de brûlures, voire danger de mort.
- Nettoyer l'appareil uniquement à sec.
Risque de dommages matériels !
Des détergents inappropriés risquent d'endommager l'appareil.
- Nettoyer le projecteur avec un chiffon légèrement humide sans détergent.

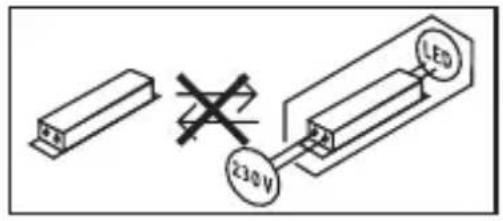

Important : il n'est pas possible de remplacer l'appareil.
LED
8. Élimination
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne pas jeter les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l'UE :
Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
STEINEL GmbH déclare par la présente que le type d'appareils radio RS PRO DL 150 SC et RS PRO DL 200 SC est conforme à la directive 2014/53/UE.
Vous trouverez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante : http://www.steinel.de
10. Garantie du fabricant
Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne.
Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client, une garantie conforme aux conditions suivantes :
La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL Professional achetés et utilisés en France.
Nos prestations de garantie pour les consommateurs
Les dispositions suivantes sont valables pour les consommateurs.
Un consommateur est toute personne physique qui, au moment de la conclusion de l'achat, n'agit ni dans l'exercice d'une activité commerciale ni dans celui d'une activité professionnelle indépendante.
Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.
La période de garantie pour le produit STEINEL Professional acheté est pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.
Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.
Nos prestations de garantie pour les entrepreneurs
Les dispositions suivantes sont valables pour les entrepreneurs. Un entrepreneur est une personne physique ou morale ou une société de personnes ayant la capacité juridique qui, lors de la conclusion de l'achat, agit dans l'exercice de son activité professionnelle commerciale ou indépendante.
Nous pouvons choisir d'honorer la garantie en réparant gratuitement les défauts, en remplaçant gratuitement le produit (le cas échéant, par un modèle de remplacement de valeur égale ou supérieure) ou en établissant un avoir correspondant.
La période de garantie pour le produit STEINEL Professional acheté est
pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.
Dans le cadre de la prestation de garantie, nous ne prenons pas en charge les dépenses nécessaires à l'exécution ultérieure de la prestation ni vos frais de démontage du produit défectueux et de montage d'un produit de remplacement.
Droits légaux en cas de défauts et gratuité
Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.
Exceptions à la garantie
Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :
- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL Professional qui résultent d'un usage normal ou de toute autre usure naturelle,
- le produit qui n'a pas été utilisé comme prévu ou si les consignes d'utilisation n'ont pas été respectées,
- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
- la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
- le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
- les dommages survenus durant le transport ou les pertes lors de l'expédition.
Application du droit allemand
Le droit applicable est le droit français à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).
Réclamation
Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51,
CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
11. Caractéristiquestechniques
- Dimensions ( × D ): RS PRO DL 150 SC: 174 x 73 mm
RS PRO DL 200 SC : ∅ 230 x 73 mm
- Raccordement au secteur : AC: 220 - 240 V\~, 50/60 Hz
DC: 186 - 250 VDC
- Puissance absorbée ( P_on ):
RS PRO DL 150 SC (3000/4000/5700 K) : 10,8 W
RS PRO DL 200 SC (3000/4000/5700 K): 17,3 W
- Facteur de puissance : RS PRO DL 150 SC : 0,93
RS PRO DL 200 SC : 0,96
- Facteur expliqué pour l'éclairage de secours EOFI: 0,9
- Courant d'entrée : RS PRO DL 150 SC : 50 mA
RS PRO DL 200 SC : 76 mA
- Mode veille réseau (P _net ) : 0,46 W
- Mode veille détecteur ( P_sb ): 0,46 W
- Flux lumineux (360°) :
RS PRO DL 150 SC (3000/4000/5700 K) : 1109/1177/1137 lm
RS PRO DL 200 SC (3000/4000/5700 K) : 1996/2170/2088 lm
- Efficacité :
RS PRO DL 150 SC (3000/4000/5700 K) : 102,7/109,0/105,3 lm/W
RS PRO DL 200 SC (3000/4000/5700 K) : 115,4/125,4/120,7 lm/W
- Température de couleur : 3000/4000/5700 K (réglable)
- Indice de rendu des couleurs : R_a=82
- Durée de vie moyenne de calcul : L70B50 à 25°C : > 60 000 h
- Uniformité des couleurs SDCM : valeur initiale : 3
- Répartition de l'intensité lumineuse :
- Angle de détection : 360°
- Puissance d'émission : env. 1 mW
- Portée : max. ∅ 7 m
- Temporisation : entre 5 s et 60 min
- Réglage du seuil de déclenchement : de 2 à 2000 lx
- Indice de protection (IP) IP20
- Indice de protection (IP) partie dans la pièce : IP54
- Classe de protection : II
- Température ambiante : de -20 à +40 °C
- Classe d'efficacité énergétique : ce produit contient une source de classe d'efficacité énergétique « E »
12. Élimination des défauts
L'appareil n'est pas sous tension.
- Fusible non enclenché ou défectueux.
- Enclencher le fusible.
- Remplacer le fusible défectueux.
- Câble coupé.
- Vérifier le câble à l'aide d'un testeur de tension.
- Court-circuit dans le câble secteur.
• Vérifier le branchement.
- L'interrupteur éventuellement présent en position arrêt
- Mettre l'interrupteur secteur en position MARCHE.
L'appareil ne s'allume pas.
- Mauvais choix du réglage du seuil de déclenchement.
- Régler à nouveau le seuil de déclenchement.
- Interrupteur secteur en position ARRÊT.
- Mettre l'interrupteur secteur en position MARCHE.
- Fusible non enclenché ou défectueux.
- Enclencher le fusible.
- Remplacer le fusible défectueux.
- Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite ou n'est pas correcte.
- Contrôler ou régler la zone de détection.
- Source lumineuse défectueuse.
- Il n'est pas possible de remplacer la source lumineuse de ce projecteur. Changer de projecteur.
L'appareil ne s'éteint pas.
- Mouvement continu dans la zone de détection.
- Contrôler la zone de détection.
- Si besoin est, réduire ou modifier la zone de détection.
L'appareil s'allume de façon intempestive.
- Montage encastré effectué d'une façon ne correspondant pas à une détection fiable des mouvements.
- Effectuer correctement le montage encastré.
- Un mouvement a eu lieu, l'observateur ne l'a cependant pas remarqué (mouvement derrière le mur, mouvement d'un petit objet à proximité immédiate du projecteur, etc.).
- Contrôler la zone de détection.
- Si besoin est, réduire ou modifier la zone de détection.
NL
Inhoud
