MANUAL DE UTILIZARE RS PRO DL 200 SC STEINEL

1. Despre acest document....438
2. Instructiuni generale de securitate....438
3. Descrierea dispozitivului....439
4. Conexiune electrică....444
5. Montaj....445
6. Functionarea....453
7. Întreținere și îngrijire....456
8. Evacuarea ca deșeu 457
9. Declaratie de conformitate....457
10. Garantia de producător....458
11. Date tehnice 459
12. Remedierea defectiunilor....461

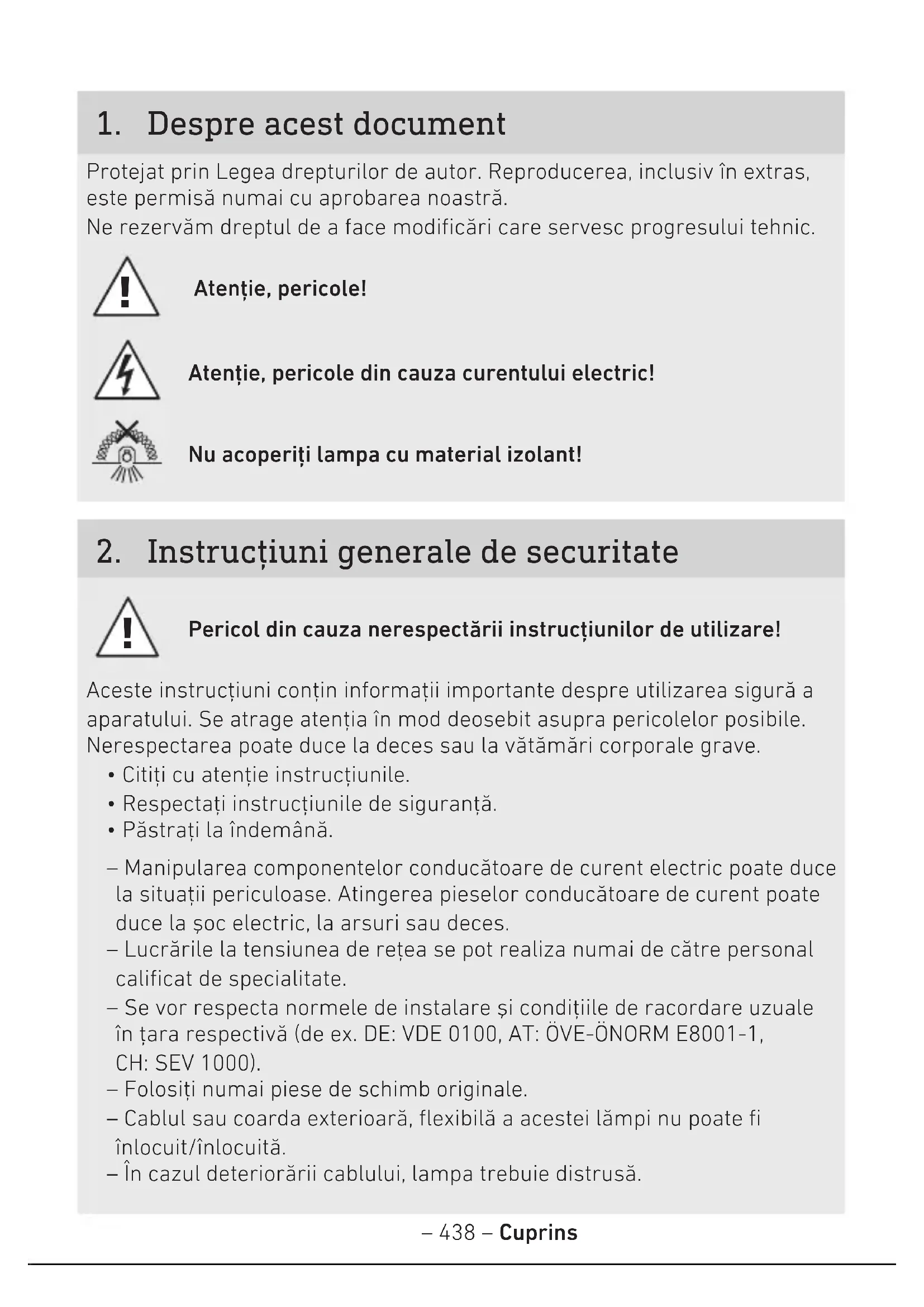

1. Despre acest document

Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.

Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Atentie, pericole!

Atenție, pericole din cauza curentului electric!

Nu acoperiți lampa cu material izolant!

2. Instructiuni generale de securitate

Pericol din cauza nerespectării instrucțiunilor de utilizare!

Aceste instrucțiuni conțin informații importante despre utilizarea sigură a aparatului. Se atrage atenția în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.

• Citiți cu atenție instrucțiunile.
• Respectați instrucțiunile de siguranță.
• Păstrați la îndemână.
• Manipularea componentelor conducătoare de curent electric poate duce la situații periculoase. Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.
  – Lucrările la tensiunea de rețea se pot realiza numai de către personal calificat de specialitate.
  – Se vor respecta normele de instalare și condițiile de racordare uzuale în țara respectivă (de ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Folositi numai piese de schimb originale.
  – Cablul sau coarda exterioară, flexibilă a acestei lămpi nu poate fi înlocuit/înlocuită.
• În cazul deteriorării cablului, lampa trebuie distrusă.

3. Descrierea dispozitivului

Utilizare conform destinatiei - DL 150/200 SC

• Lampă cu LED și senzor, cu detector de mișcare activ.
• Montaj sub tencuială.
• Numai pentru utilizări interioare.

Principiul funcționării DL 150/200 SC

• Detectorul de mișcare HF/radar trimite unde electromagnetice de înaltă frecvență (5,8 GHz) și detectează ecoul reflectat de obiecte.
  – Ecoul corpului modificat de mișcare este convertit electronic și determină aprinderea automată a lămpii.
• Detectarea mișcării este posibilă și prin pereți, uși și geamuri.
  – Este posibilă inclusiv detectia unor mișcări foarte mici.
• Comutările nedorite din cauza surselor de căldură și oscilațiilor de temperatură sunt excluse.
• Zona de detectie a senzorului se poate limita cu ajutorul funcției de setare a razei de actiune, prin intermediul interfeței web și al aplicatiei.

Indicatie:

Puterea de înaltă frecvență a senzorului HF este de cca. 1 mW – aceasta reprezintă numai unu la mie din puterea de emisie a unui telefon mobil sau a unui cuptor cu microunde.

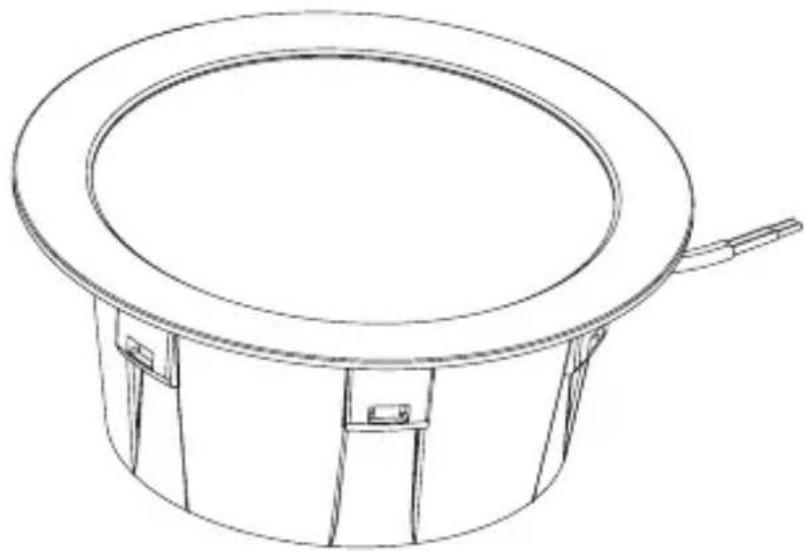

Volumul livrării

3.1

1x

• 1 priză de conexiune
• 3 arcuri de montaj
• 3 borne de conexiune
• 1 Fişă tehnică de securitate (A)
• 1 Ghid rapid de inițiere (B)

Dimensiunile produsului

3.2 RS PRO DL 150 SC

Ø174 mm 73 mm

Ø138 mm

RS PRO DL 200 SC

Ø230 mm 73 mm

Ø189 mm

Prezentare generală a aparatului

3.3

A C B D

A... lampă
B... Cutie de conexiuni
C... Arcuri de montaj
D... Borne de conexiune

Curbă de distribuție a luminii

3.4

4. Conexiune electrică

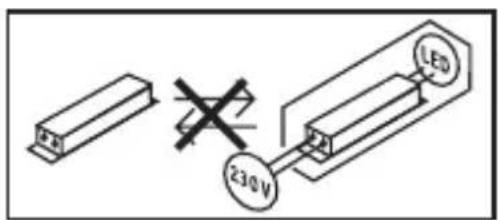

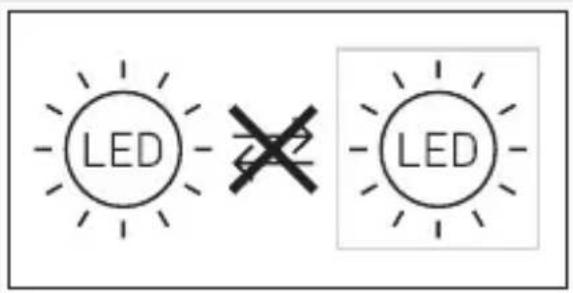

Schemă de conexiuni

4.1

Circuitul de alimentare este format dintr-un cablu cu 2 fire:

L = conductor de fază (de cele mai multe ori negru, maro sau gri) N = conductor neutru (de obicei albastru)

Lampa poate fi conectată la rețeaua de curent și după un întrerupător de rețea, dacă se garantează că întrerupătorul de rețea este permanent în stare pornită.

Becul acestei lămpi nu poate fi înlocuit. În cazul în care becul trebuie înlocuit (de ex. la finalul duratei de viață), trebuie înlocuită întreaga lampă.

LED LED

5. Montaj

Pericol din cauza curentului electric!

Atingerea pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces

• Opriti curentul și întrerupeți alimentarea cu tensiune.
• Verificați absența tensiunii cu ajutorul unui creion de tensiune.
• Asigurați-vă că alimentarea cu tensiune rămâne întreruptă.

Pericol de daune materiale!

O eventuală inversare a cablurilor de conexiune poate duce la scurtcircuit.

• Identificați cablurile de conexiune.
• Conectați corect cablurile de conexiune.

Pregătirea montajului

• Verificați toate componentele pentru a constata dacă prezintă deteriorări. Nu puneți în funcțiune produsul dacă prezintă deteriorări.
• Alegeti un loc de montaj adecvat.

- Tinând cont de raza de actiune.

- Tinând cont de raza de detectare a mișcării.

- Fără vibrații.

– Zonă de detectie fără obstacole.

- Nu în zone cu pericol de explozie.

– Nu pe suprafete uşor inflamabile.

- Nu priviți în sursa de lumină de la distanță mică (< 30 cm).

- Plasați lampa la o distanță de minimum 50 cm față de alte lămpi cu LED.

- Nu acoperiți lampa cu material izolant!

Rază de acțiune, montaj sub tencuială

5.1

2,8 m ≤7 m

Detectia mișcării lateral pe direcția de mers - montaj sub tencuială

5.2

≤1 m

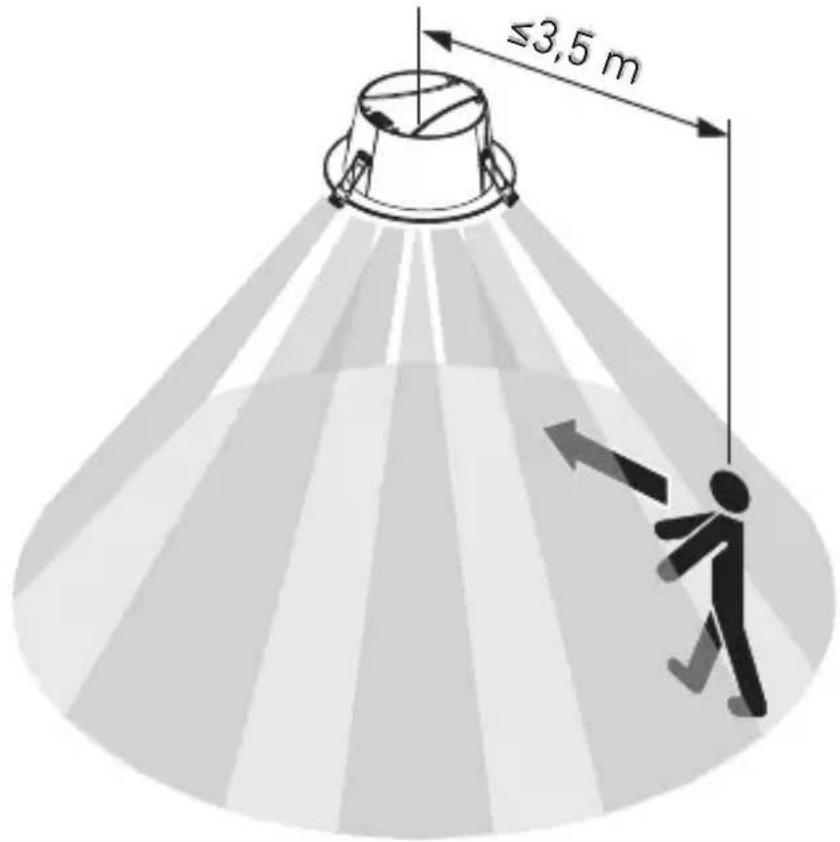

Detectia mișcării în direcția de mers - montaj sub tencuială

5.3

≤3,5 m

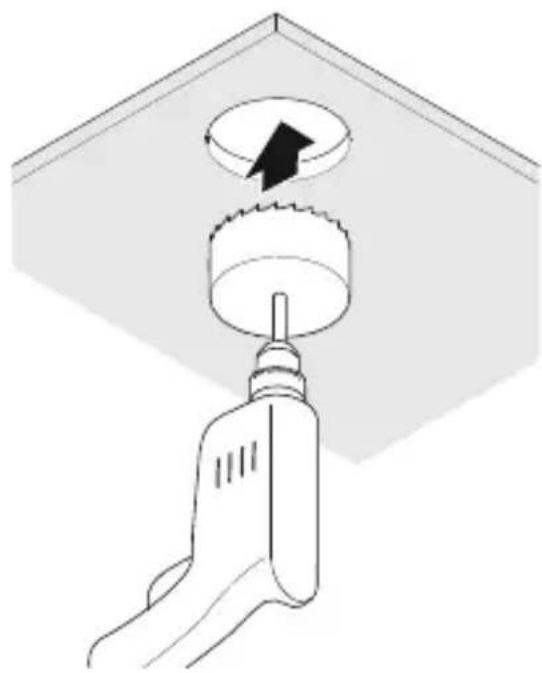

Etapele montării

5.4

!

• Verificați ca alimentarea cu tensiune să fie oprită.
• Dati gaura.

5.5

Spring clips usage:

Avertisment: După ce s-a efectuat montajul, arcul de montaj nu mai poate fi scos.

5.6

click

- Introduceti arcul de montaj în poziția corectă.

5.7

3000K 4000K 5700K switchable light temperature 3,000 K - warm white 4,000 K - neutral white 5,700 K - cold white

- Mișcați comutatorul în poziția cu temperatura respectivă a culorii.

Dimensiuni pentru accesorii opționale

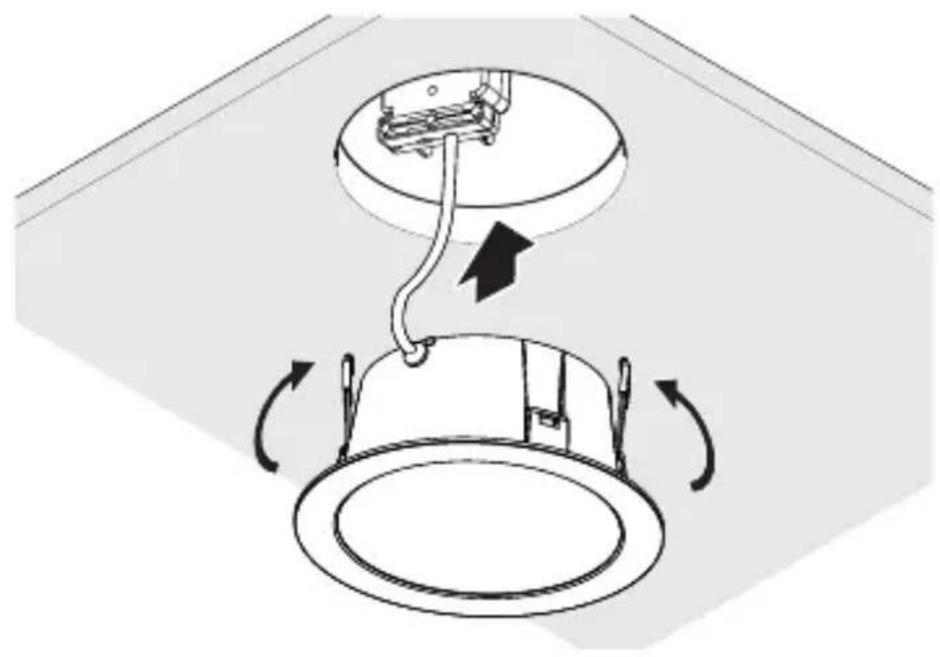

5.8 Adapter ring DL 150 SC

- Conectați cablul de alimentare conform schemei de conexiuni. → "4. Conexiune electrică"

5.10

• Montarea lămpii în plafon.

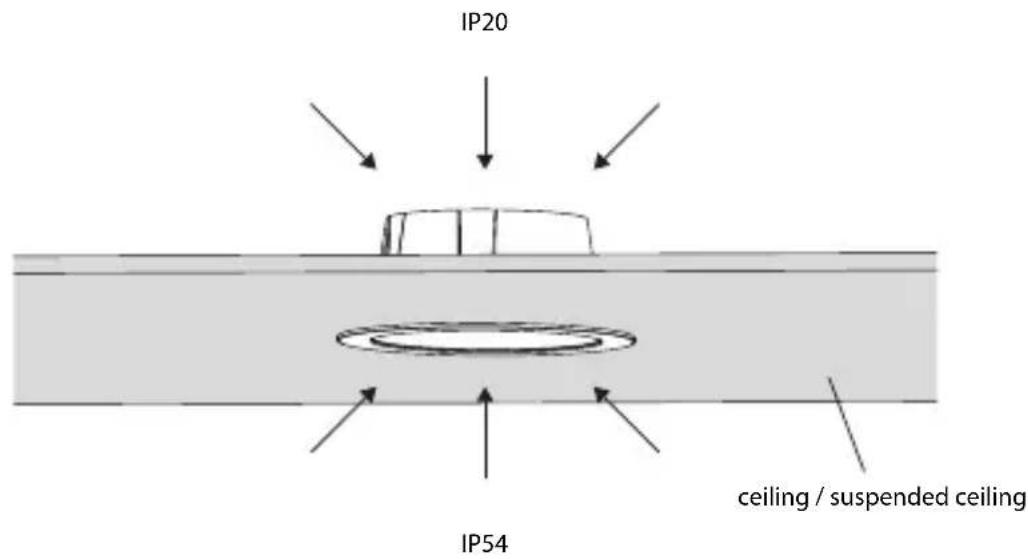

Grad de protectie

5.11

IP20 - partea din interiorul plafonului

IP54 - partea din interiorul încăperii

Nu acoperiți lampa cu material izolant!

5.12

- Porniți alimentarea cu curent.

• Realizați reglajele prin intermediul aplicatiei.

→ "6. Functionarea"

6. Functionarea

Setarea funcțiilor se face prin aplicația Steinel Connect.

Aplicația Steinel Connect

Pentru configurarea lămpii cu smartphone sau tabletă trebuie descărcată aplicația STEINEL Connect App din AppStore.

Este necesar un smartphone sau o tabletă cu Bluetooth.

Android iOS

Funcțiile care se pot regla prin aplicația Steinel Connect:

• Temporizarea.
  – Reglarea razei de actiune.
• Setarea luminozității de comutare.
• Functie de lumină de veghe.
  – Nivelul de lumină principală/lumină de bază reglabil.
  – Reglarea extinsă a razei de acțiune.
• Interconectare.
• Reglarea luminozității de comutare prin modul învățare.

Indicatie:

Trebuie respectată o distanță minimă de 3 m față de router-ul Wi-Fi și față de punctele de acces, pentru a exclude disfunctiile.

Reglaje din fabrică (stare la livrare)

Raza de actiune: max.

Temporizare lumină principală: 10 sec.

Temporizare lumină de veghe: 1 min.

Luminozitate de comutare: 2.000 lucşi

Diminuare lumină de veghe: 50 %

Start-Up/întrerupere a tensiunii

La decuplarea tensiunii de rețea, setările și starea actuală de funcționare a lămpii cu LED sunt salvate. Când tensiunea de rețea revine, acestea se restabilesc.

Reglarea razei de actiune (sensibilitatea)

Prin noțiunea de rază de acțiune se înțelege diametrul unei zone circulare la nivelul solului, care reprezintă zona de detectie în cazul montării lămpi i la o înălțime de 2,8 m.

• Reglare pe maxim = raza de actiune maximă (3,5 m)
• Reglare pe minim = raza de actiune minimă (1 m)

Temporizare

Durata de iluminare (temporizarea la oprire) poate fi reglată continuu de la cca. 5 secunde până la max. 60 minute. Orice mișcare detectată aprinde din nou lampa.

Indicatie:

După fiecare stingere a aparatului, timp de cca. 1 secundă nu este posibilă o nouă detectare de mișcare. Apoi aparatul se poate aprinde din nou la detectarea mișcării.

La ajustarea zonei de detectie și pentru testul de functionare se recomandă setarea intervalului cel mai scurt.

Setarea luminozității de comutare

Pragul de comutare (luminozitatea de comutare) poate fi reglat continuu de la cca. 2 până la 2000 lucși.

※ = regim de lumină naturală (independent de luminozitate)
= regim de amurg (cca. 2 lucsi)

La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei butonul de reglare trebuie să fie poziționat pe

Lumină de veghe

Luminozitatea luminii de veghe poate fi reglată între 1 % și 50 %.

Durata luminii de veghe poate fi reglată continuu între 10 minute și 30 de minute sau întreaga noapte.

Lumină principală

Luminozitatea luminii principale poate fi reglată între 50 % și 100 %.

Grupare

Există posibilitatea de a utiliza aparatul ca lampă individuală sau a de comuta mai multe lămpi împreună, în grupe, printr-o comunicație radio.

Toate lămpile alocate unui grup acționează conform parametrilor grupului setați în aplicația Steinel Connect.

Raza de acțiune poate fi reglată individual pentru toți participanții din grupă.

Fade Time

Cu Fade Time se poate regla diagrama de diminuare a intensității luminoase la aprindere și stingere (1s - 3s).

Funcție de vecinătate

Prin intermediul aplicatiei Steinel Connect se poate activa, respectiv dezactiva funcția de vecinătate.

Grupurile vecine sunt alocate grupului de lămpi activ. Grupul primește semnalele de aprindere ale grupului vecin alocat și comută, corespunzător setărilor, pe lumina principală sau lumina de bază.

7. Întreținere și îngrijire

Aparatul nu necesită întreținere.

Pericol din cauza curentului electric!

Contactul apei cu piesele conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

- Nu curățați aparatul decât în stare uscată.

Pericol de daune materiale!

Folosirea unor detergenti inadecvați poate deteriora aparatul.

- Curățați aparatul cu o lavetă ușor umezită, fără detergent.

Important: Aparatul de comandă nu se poate înlocui.

230V LED

8. Evacuarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

9. Declaratie de conformitate

Prin prezenta STEINEL GmbH declară că tipul de echipament hertzian RS PRO DL 150 SC și RS PRO DL 200 SC corespunde directivei 2014/53/UE. Textul complet al Declaratiei de conformitate UE este disponibil la următoarea adresă de internet: www.steinel.de

10. Garanția de producător

Garantia de producător STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Germania.

În calitate de cumpărător vă bucurați după caz de toate drepturile prevăzute prin lege privind garanția și reclamarea defectelor împotriva vânzătorului. În măsura în care aceste drepturi există în țara dumneavoastră, declarația noastră de garanție nici nu le restrânge și nici nu le reduce durata de valabilitate. Vă acordăm 5 ani de garanție pentru funcționarea ireproșabilă și corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professional. Garantăm că acest produs nu prezintă niciun fel de erori de material, de producție și de proiectare. Garantăm funcționalitatea tuturor componentelor electronice și a cablurilor, precum și caracterul ireproșabil al tuturor materialelor utilizate și al suprafețelor acestora.

Solicitarea garanției:

Dacă aveți o reclamație referitoare la produsul dvs., vă rugăm să îl trimiteți întreg și cu taxele de expediere plătite, împreună cu chitanța originală care trebuie să conțină data cumpărării și denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud.Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstrați cu grijă chitanța până la expirarea termenului de garanție.

STEINEL nu suportă costurile de transport și nu își asumă riscurile asociate transportului pentru returnarea produselor.

Informații privind solicitarea unei prestații în garanție găsiți pe pagina noastră web http://steinelshop.ro/termeni-si-conditii#answer10

Dacă doriți să solicitați o prestatie în garanție sau aveți o întrebare despre produsul dvs., ne puteți contacta la +40(0)268 - 530000.

11. Datetehnice

- Dimensiuni (∅ × D): RS PRO DL 150 SC: ∅174 x 73 mm

RS PRO DL 200 SC: ∅230 x 73 mm

- Alimentare de la retea: AC: 220 - 240 V\~, 50/60 Hz

DC: 186 - 250 VDC

- Consum de putere ( P_on ):

RS PRO DL 150 SC (3000/4000/5700 K): 10,8 W

RS PRO DL 200 SC (3000/4000/5700 K): 17,3 W

- Factor de putere: RS PRO DL 150 SC: 0,93

- Factor declarat pentru iluminatul de avarie EOFI: 0,9

- Curent de intrare: RS PRO DL 150 SC: 50 mA

- Flux de lumină (360°):

RS PRO DL 150 SC (3000/4000/5700 K): 1109/1177/1137 lm

RS PRO DL 200 SC (3000/4000/5700 K): 1996/2170/2088 lm

- Eficientă:

RS PRO DL 150 SC (3000/4000/5700 K): 102,7/109,0/105,3 lm/W

RS PRO DL 200 SC (3000/4000/5700 K): 115,4/125,4/120,7 lm/W

- Temperatura culorii: 3000/4000/5700 K (reglabilă)

- Indice de redare a culorilor: R_a=82

- Durată medie de viață nominală L70B50 la 25 °C: > 60 000 h

- Consistența culorii SDCM: Valoare inițială: 3

– Distribuirea intensității luminii:

• Reglarea luminozității la comutare: 2 - 2000 lucși
• Grad de protectie (IP) IP20
• Grad de protectie (IP) partea din interiorul încăperii: IP54
• Clasă de protectie: II
• Temperatură ambientală: -20 până la +40°C
• Clasa de eficiență energetică: Acest produs conține o sursă de lumină din clasa de eficiență energetică "E"

12. Remediereadefectiunilor

Aparat fără tensiune.

– Siguranță necuplată sau defectă.

• Cuplați siguranța.
  • Dacă este defectă, schimbați siguranța.

- Cablu întrerupt.

- Verificati cablul cu un testor de tensiune.

- Scurtcircuit în cablul de rețea.

- Verificați conexiunile.

- Întrerupătorul de rețea eventual existent este decuplat

- Cuplați întrerupătorul de rețea.

Aparatul nu se aprinde.

- Reglarea luminozității de comutare este incorrectă.

- Resetați luminozitatea de comutare.

- Întrerupător de rețea OPRIT.

- Porniți întrerupătorul de rețea.

– Siguranță necuplată sau defectă.

- Cuplați siguranța.

- Dacă este defectă, schimbați siguranța.

- Detectarea mișcărilor rapide este dezactivată pentru reducerea numărului de semnalări eronate sau zona de detectie este setată la un nivel prea redus sau în mod incorrect.

- Verificați și ajustați zona de detectie.

– Sursa de lumină defectă.

- Sursa de lumină nu se poate schimba. Înlocuiti aparatul în întregime.

Aparatul nu se stinge.

- Mișcare permanentă în zona de detectie.

• Controlați zona.
• Dacă este necesar, limitați sau modificați zona de detectie.

Aparatul se aprinde necontrolat.

- Montaj sub tencuială într-o manieră care nu este adecvată pentru identificarea fiabilă a mișcării.

- Executați corect montajul sub tencuială.

- A avut loc mișcare, dar nu a fost sesizată de observator (mișcare în spatele unui perete, mișcarea unui obiect mic în imediata apropiere a lămpii, etc.)

• Controlați zona.
• Dacă este necesar, limitați sau modificati zona de detectie.

SI

Vsebina

1. O tem dokumentu 463
2. Splošna varnostna navodila....463
3. Opis naprave....464
4. Električni priključek....469
5. Montaža....470
6. Delovanje....478
7. Vzdrževanje in nega....481
8. Odstranjevanje....482
9. Izjava o skladnosti....482
10. Garancija proizvajalca 483
11. Tehnični podatki 484
12. Odprava motenj 486

1. O tem dokumentu
