РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RS PRO DL 200 SC STEINEL

3. Описание на уреда

10. Гаранция от производителя

2. Общие указания по технике безопасности ....................637

7. Техническое обслуживание и уход ..................................655

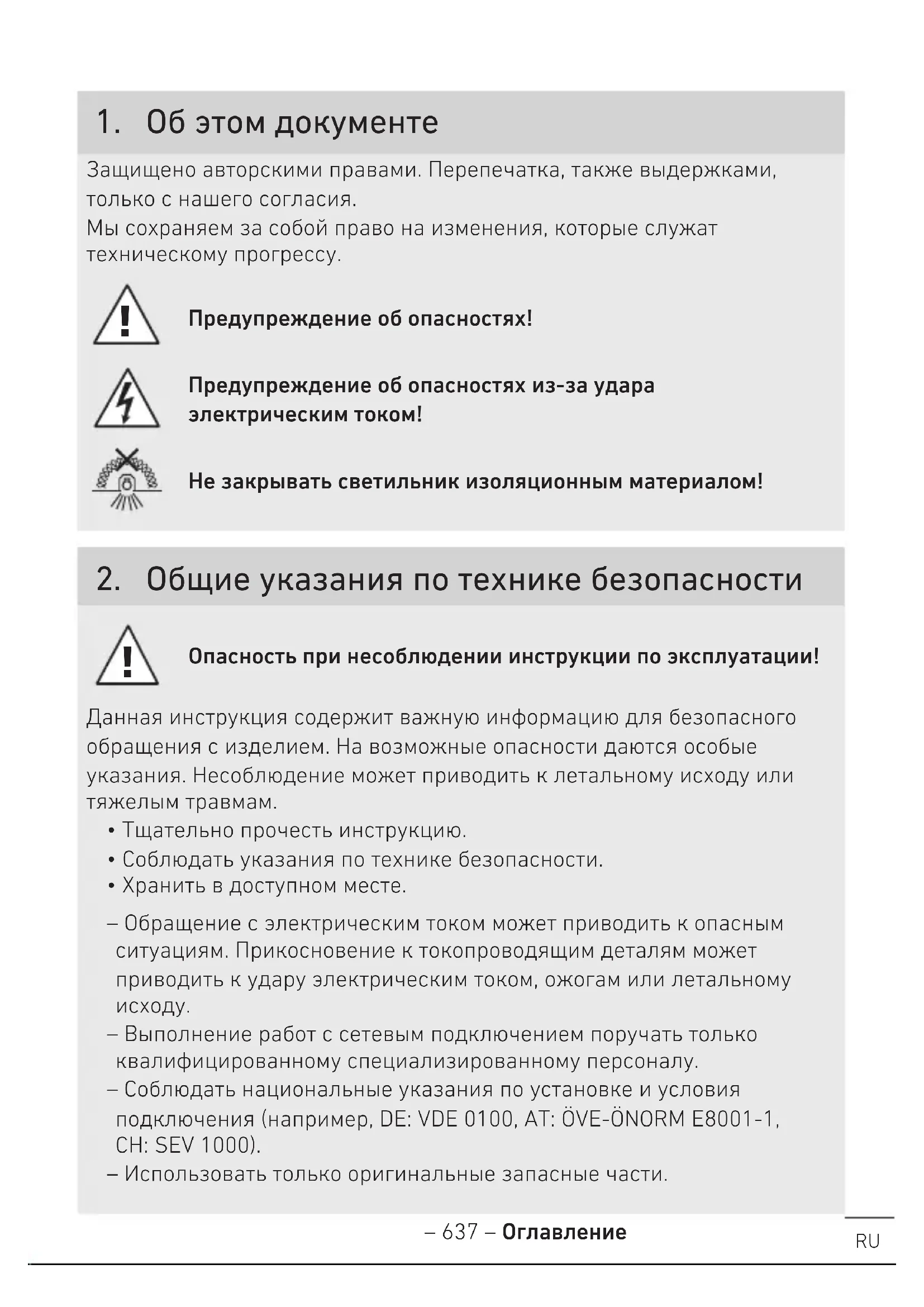

1. Об этом документе

Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. Мы сохраняем за собой право на изменения, которые служат техническому прогрессу. Предупреждение об опасностях! Предупреждение об опасностях из-за удара электрическим током! Не закрывать светильник изоляционным материалом!

2. Общие указания по технике безопасности

Опасность при несоблюдении инструкции по эксплуатации!

Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.

• Соблюдать указания по технике безопасности.

• Хранить в доступном месте. – Обращение с электрическим током может приводить к опасным ситуациям. Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному

– Выполнение работ с сетевым подключением поручать только квалифицированному специализированному персоналу. – Соблюдать национальные указания по установке и условия подключения (например, DЕ: VDE 0100, AТ: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Использовать только оригинальные запасные части.– 638 – Оглавление – Наружный, гибкий провод или шнур этого светильника заменить

– При повреждении провода необходимо разрушить светильник. – Кабель 60227 IEC52; 2x0,75 мм2.

Применение по назначению - DL 150/200 SC – Сенсорный светодиодный светильник с активным датчиком

– Монтаж скрытой проводкой. – Только для использования в помещениях. DL 150/200 SC Принцип работы – ВЧ-/радарный детектор движения излучает высокочастотные электромагнитные волны (5,8 ГГц) и обнаруживает эхо, отраженное от объектов. – Измененное движением тел эхо преобразуется в электронный сигнал, который вызывает автоматическое включение светильника. – Возможно обнаружение движений через тонкие стены, двери и оконные стекла. – Возможно обнаружение даже мельчайших движений. – Отсутствие ошибочных переключений из-за источников тепла и перепадов температуры. – Зону регистрации сенсора можно точно ограничить посредством установки дальности действия в веб-интерфейсе и приложении.

Мощность ВЧ-сенсора составляет ок. 1 мВт – это всего лишь одна тысячная мощности, излучаемой сотовым телефоном или микроволновой печью.– 639 – Оглавление

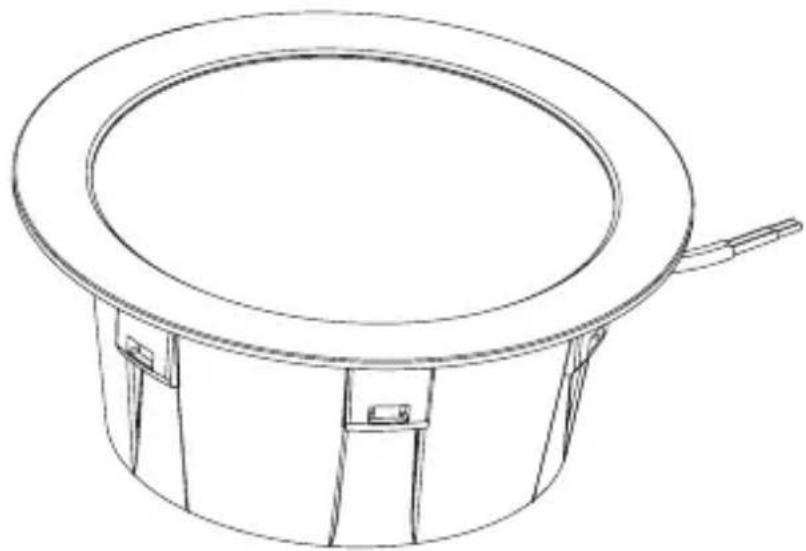

1 светодиодный светильник – 1 присоединительная колодка – 3 монтажные пружины – 3 соединительные зажимы – 1 сертификат безопасности (А) – 1 инструкция по быстрому запуску (В)– 640 – Оглавление Размеры изделия

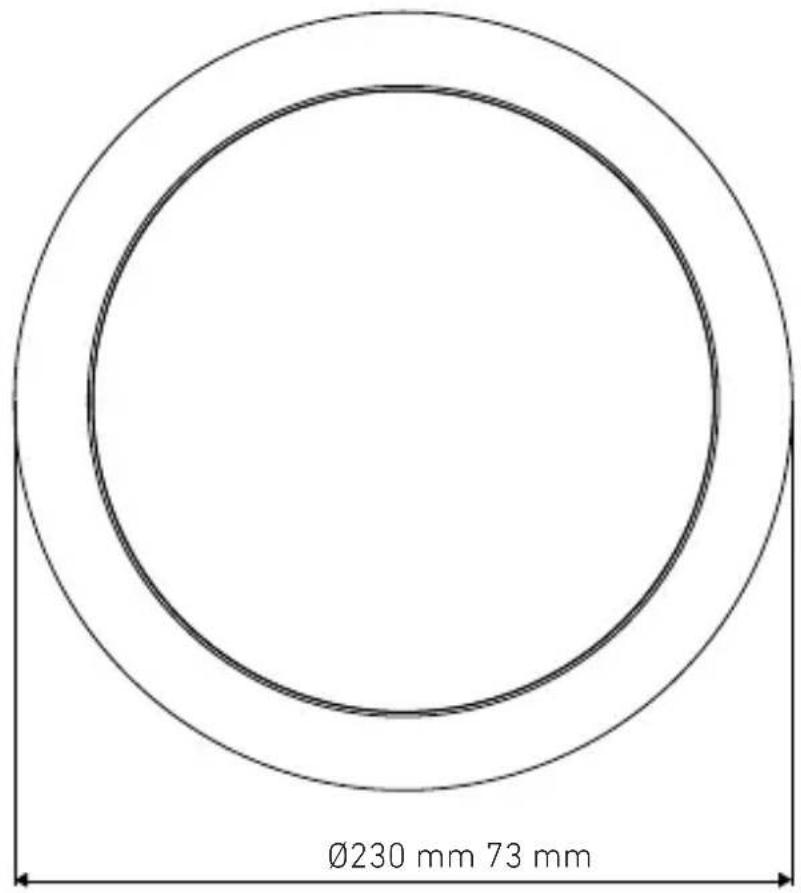

Ø230 mm 73 mm Ø189 mm– 641 – Оглавление

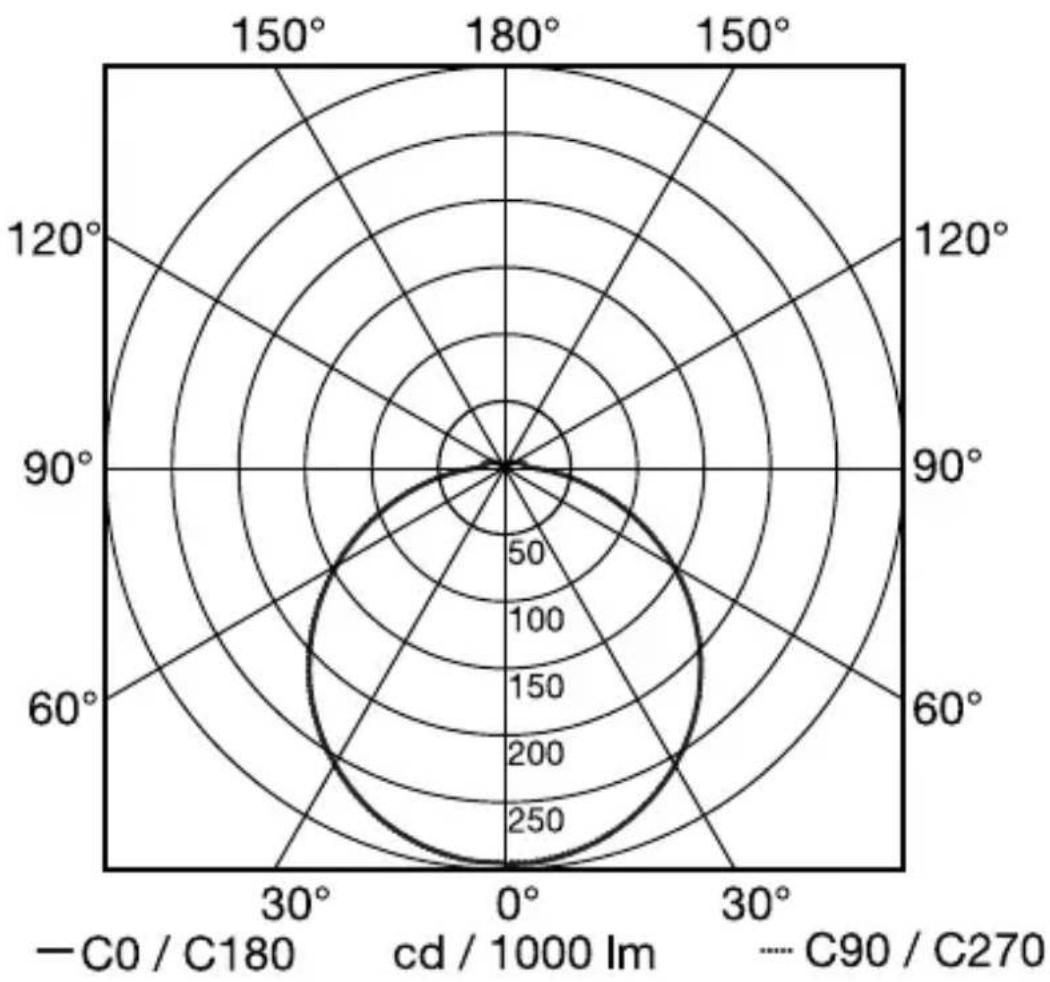

B... Клеммная коробка C... Монтажные пружины D... Соединительные зажимы– 642 – Оглавление Кривая распределения света 3.4– 643 – Оглавление

4. Электрическое подключение

L N Сетевой провод состоит из 2 жил: L = фаза (обычно черного, коричневого или серого цвета) N = нулевой провод (чаще всего синий) Светильник также может быть подключен электрически после сетевого выключателя, если обеспечено постоянное включение сетевого выключателя. Замена источника света в этом светильнике невозможна. При необходимости замены источника света (например, в конце его срока службы), необходимо заменить весь светильник.– 644 – Оглавление

Опасность из-за удара электрическим током! Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Отключить электричество и прервать подачу напряжения.

• Проверить отсутствие напряжения индикатором напряжения.

• Обеспечить, что напряжение не подается. Опасность имущественного ущерба! Замена соединительных кабелей может приводить к короткому

• Идентифицировать соединительные кабели.

• Корректно подсоединить соединительные кабели. Подготовка монтажа

• Проверить все конструктивные детали на предмет повреждения. При повреждениях не включать продукт.

• Выбрать подходящее место для монтажа. – С учетом радиуса действия. – С учетом регистрации движений. – Без вибраций. – Зона охвата свободна от препятствий. – Не во взрывоопасных зонах. – Не на легко возгораемых поверхностях. – Не смотреть на источник света с небольшого расстояния (<30см). – Размещать на удалении не менее 50 см от других светодиодных светильников. – Не закрывать светильник изоляционным материалом!– 645 – Оглавление

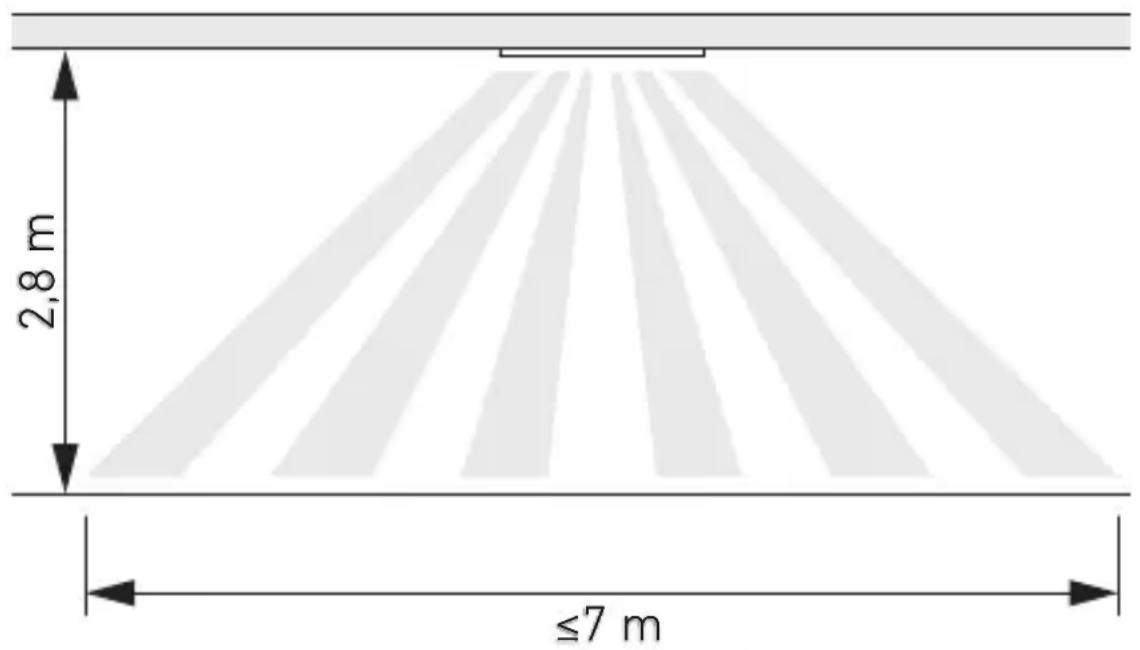

Радиус действия, монтаж скрытой проводкой

≤7 m 2,8 m Регистрация движения сбоку относительно направления движения - монтаж скрытой проводкой

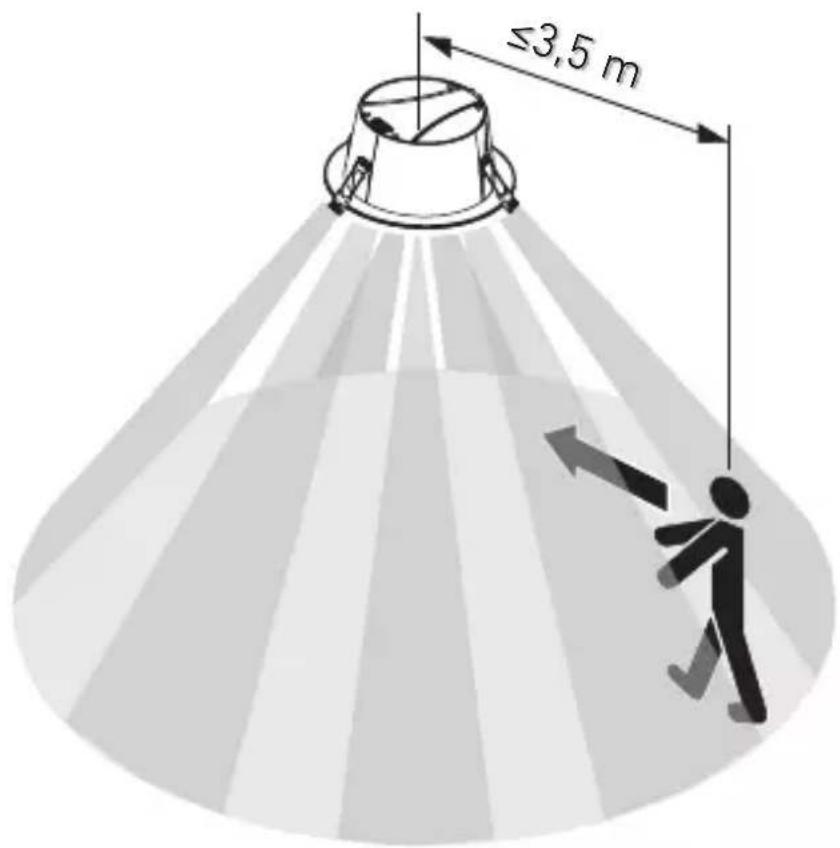

≤1 m– 646 – Оглавление Регистрация движения по направлению движения - монтаж скрытой

≤3,5 m– 647 – Оглавление

Проверить, отключена ли подача напряжения.

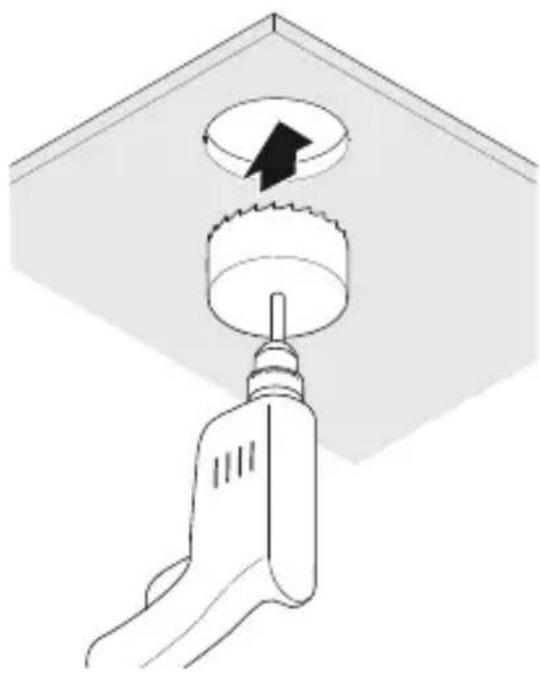

• Просверлить отверстие.

Spring clips usage:Ceiling thickness more than 10 mm2 spring clipsCeiling thickness up to 10 mm3 spring clips Определить количество используемых монтажных пружин. Предупреждение: Снять монтажные пружины после монтажа невозможно.– 648 – Оглавление

click Сместить монтажные пружины в правильное положение.

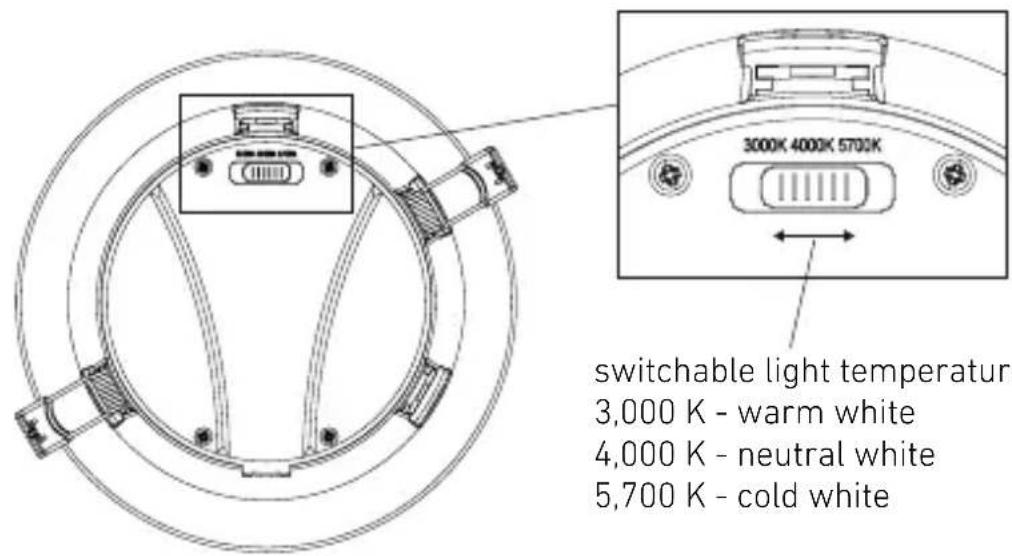

switchable light temperature 3,000 K - warm white 4,000 K - neutral white 5,700 K - cold white Перевести переключатель в положение с соответствующей цветовой температурой.– 649 – Оглавление

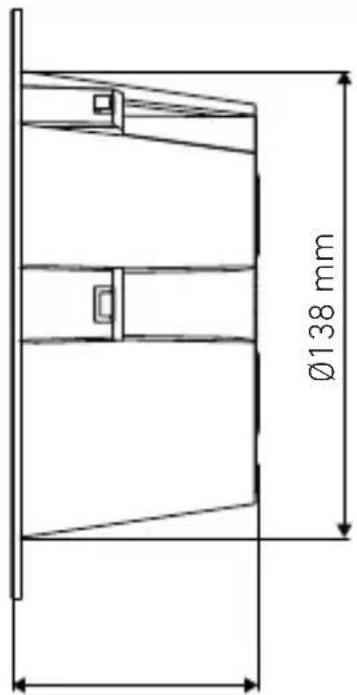

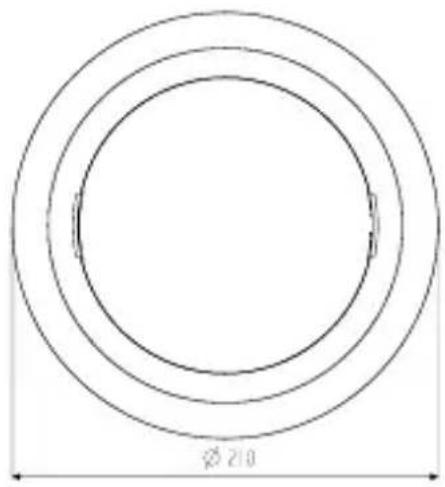

Размеры для дополнительных принадлежностей

Подключить сетевой провод согласно схеме соединений.

• "4. Электрическое подключение"

Установка светильника в потолок– 651 – Оглавление

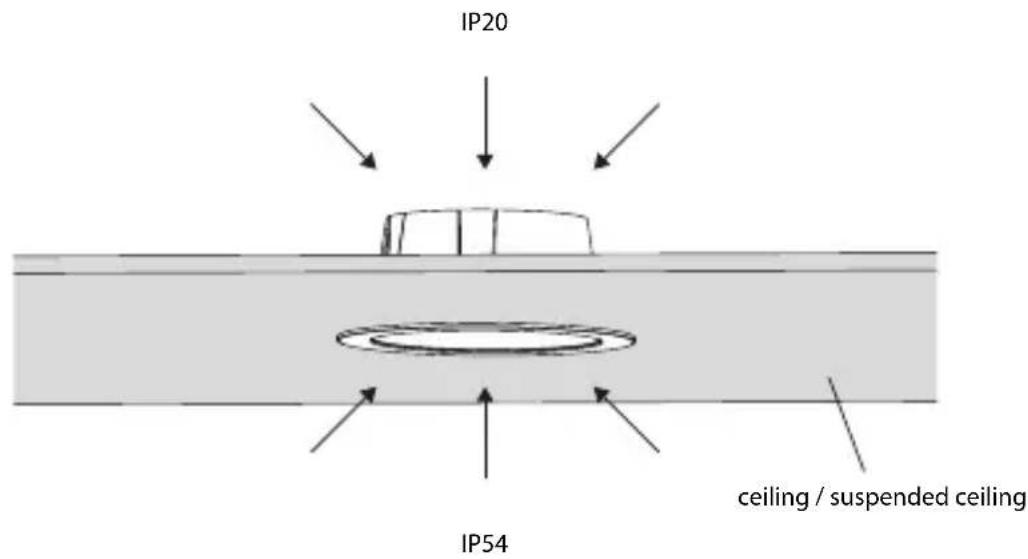

IP54 IP20 ceiling / suspended ceiling IP20 - Боковая сторона внутри потолка IP54 - Боковая сторона внутри помещения Не закрывать светильник изоляционным материалом!

Включить электропитание

• Выполнить регулировки с помощью приложения

• "6. Эксплуатация"– 652 – Оглавление

Регулировка функций выполняется с помощью приложения Steinel Connect. Приложение Steinel Connect Для конфигурации светильника с помощью смартфона или планшета необходимо скачать приложение STEINEL Connect из AppStore. Необходим смартфон или планшет с Bluetooth.

Android iOS ункции, которые могут настраиваться посредством приложения Steinel Connect: – Регулировка времени. – Установка дальности действия. – Установка сумеречного включения. – Функция базовой яркости. – Возможность регулировки уровня основного освещения / базовой

– Расширенная установка дальности действия. – Объединение в группу. – Установка сумеречного порога посредством обучения.

Для исключения неправильных срабатываний необходимо соблюдать расстояние не менее 3 м до маршрутизатора WLAN и точек доступа. Заводские настройки (состояние при поставке) Радиус действия: макс. Время включения основного освещения: 10 сек. Регулировка времени базовой яркости: 1 мин. Установка сумеречного порога: 2 000 лк Уровень регулировки базовой яркости: 50%– 653 – Оглавление

Пуск/прерывание напряжения При отключении сетевого напряжения настройки и текущее рабочее состояние светодиодного светильника сохраняются. При восстановлении подачи сетевого напряжения они восстанавливаются. Установка радиуса действия (чувствительности) Под понятием "радиус действия" понимают почти кругообразный диаметр на земле, который при монтаже на высоте 2,8 м образует зону обнаружения. – Установка на макс. = макс. радиус действия (3,5 м) – Установка на мин. = мин. радиус действия (1 м) Время включения Время (продолжительность включения) может быть установлено плавно в диапазоне от прим. 5 сек. до макс. 60 мин. Каждое обнаруженное движение снова включает светильник.

После каждого отключения изделия обнаружение нового движения прерывается прим. на 1 секунду. Затем прибор может снова включать свет при движении. При регулировке зоны обнаружения и при проведении эксплуатационного теста рекомендуется устанавливать наиболее короткое время. Установка сумеречного включения Порог срабатывания (наступление сумерек) можно установить плавно от прим. от 2 лк до 2000 лк. = режим дневного освещения (независимо от яркости) = режим сумеречного включения (ок. 2 лк) При установке зоны обнаружения и при проведении эксплуатационного теста при дневном свете регулятор должен быть установлен на .– 654 – Оглавление

Яркость подсветки можно установить от 1% до 50%. Продолжительность подсветки можно установить плавно от 10 до 30 минут или на всю ночь. Основное освещение Яркость основного освещения можно установить от 50% до 100%. Группировка Можно использовать прибор как отдельный светильник или объединить несколько светильников в группы посредством радиокоммуникации. Все светильники, которые назначены в одну группу, действуют согласно групповым параметрам, заданным в приложении Steinel Connect. Радиус действия можно отрегулировать индивидуально для всех участников группы. Fade Time С помощью Fade Time можно отрегулировать кривую яркости при включении и выключении (1сек. - 3сек.). Функция соседства Функцию соседства можно активировать или деактивировать посредством приложения Steinel Connect. При этом соседние группы назначаются активной группе светильников. Группа слушает сигналы включения назначенной ей соседней группы и соответственно переключает настройки на основное освещение или базовую яркость.– 655 – Оглавление

7. Техническое обслуживание и уход

Изделие не требует технического обслуживания. Опасность из-за удара электрическим током! Попадание воды на токопроводящие детали может приводить к удару электрическим током, ожогам или летальному исходу.

• Чистить изделие только в сухом состоянии. Опасность имущественного ущерба! Неправильные чистящие средства могут повредить изделие.

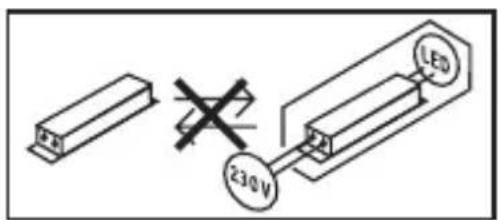

• Чистить изделие слегка увлажненной тряпкой без чистящих средств. Важно: Рабочее изделие заменить нельзя.– 656 – Оглавление

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку. Не выбрасывать электроприборы в бытовые

Только для стран ЕС: Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

9. Сертификат соответствия

Настоящим компания STEINEL GmbH заявляет, что радиоаппаратура типа RS PRO DL 150 SC и RS PRO DL 200 SC отвечает требованиям директивы 2014/53/EU. Полный текст сертификата соответствия ЕС доступен по следующему адресу в Интернете: www.steinel.de.– 657 – Оглавление

10. Гарантия производителя

Гарантия производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия. Вы, как покупатель, имеете предусмотренные законом права в отношении продавца. Если такие права существуют в вашей стране, то наша гарантия не сокращает и не ограничивает их. Мы предоставляем Вам 5-летнюю гарантию на безупречные характеристики и надлежащую работу вашего сенсорного изделия STEINEL Professional. Мы гарантируем, что это изделие не имеет дефектов материала, конструкции и производственного брака. Мы гарантируем работоспособность всех электронных конструктивных элементов и кабелей, а также отсутствие дефектов во всех использованных материалах и на их поверхности. Предъявление требований: Если Вы хотите заявить рекламацию по вашему изделию, отправьте изделие в собранном и упакованном виде вместе с приложенным кассовым чеком или квитанцией с датой продажи и указанием наименования изделия вашему дилеру или непосредственно нам по адресу: REAL.Electro, 109029, Москва, ул. Средняя Калитниковская, д. 26/27. Поэтому мы рекомендуем вам сохранить кассовый чек или квитанцию о продаже до истечения гарантийного срока. Компания STEINEL не несет риски и расходы на транспортировку в рамках возврата изделия. Информацию о том, как заявить о гарантийном случае, вы найдете на нашей домашней странице www.steinel-russland.ru Если у вас наступил гарантийный случай или имеются вопросы по вашему изделию, вы можете в любое время позвонить в Службу технической поддержки по телефону [phone].– 658 – Оглавление

11. Технические данные

– Габариты (Ø × D): RS PRO DL 150 SC: Ø174 x 73 мм RS PRO DL 200 SC: Ø230 x 73 мм – Сетевое подключение: AC: 220 - 240 В ~, 50/60 Гц

– Потребляемая мощность (P

– Заявленный коэффициент для аварийного освещения EOFI: 0,9 – Входной ток: RS PRO DL 150 SC: 50 мА RS PRO DL 200 SC: 76 мА – Standby сети (P net ): 0,46Вт – Standby сенсора (P

): 0,46Вт – Световой поток (360°) RS PRO DL 150 SC (3000/4000/5700 K): 1109/1177/1137 лм RS PRO DL 200 SC (3000/4000/5700 K): 1996/2170/2088 лм – Эффективность: RS PRO DL 150 SC (3000/4000/5700 K): 102,7/109,0/105,3 лм/Вт RS PRO DL 200 SC (3000/4000/5700 K): 115,4/125,4/120,7 лм/Вт – Температура цвета: 3000/4000/5700 K (регулируемая) – Коэффициент цветопередачи: R

=82 – Средний расчетный срок службы L70B50 при 25 °C: > 60000 ч – Консистенция цвета SDCM: Начальное значение: 3 – Распределение силы света: – Угол охвата: 360° – Мощность сигнала: ок. 1мВт – Радиус действия: макс. Ø 7 м– 659 – Оглавление

– Регулировка времени: 5 сек. - 60 мин. – Установка сумеречного порога: 2 – 2000 лк – Вид защиты (IP): IP20 – Вид защиты (IP): Боковая сторона внутри помещения IP54 – Класс защиты: II – Температура окружающей среды: от -20 °C до +40 °C – Класс энергоэффективности: Данное изделие содержит источник света класса энергоэффективности "Е"– 660 – Оглавление

12. Устранение сбоев

Изделие без напряжения. – Предохранитель не включен или неисправен.

• Включить предохранитель.

• Заменить неисправный предохранитель. – Обрыв кабеля.

• Проверить провод индикатором напряжения. – Короткое замыкание на сетевом проводе.

• Проверить соединения. – Выключен возможно имеющийся сетевой выключатель

• Включить сетевой выключатель. Изделие не включается. – Неправильно выбрана установка сумеречного включения.

• Заново отрегулировать установку сумеречного включения. – Сетевой выключатель ВЫКЛ.

• Настроить сетевой выключатель. – Предохранитель не включен или неисправен.

• Включить предохранитель.

• Заменить неисправный предохранитель. – Для минимизации помех быстрые движения игнорируются или устано- влена слишком малая зона обнаружения или установлена не корректно.

• Проверить зону обнаружения и отрегулировать. – Источник света неисправен.

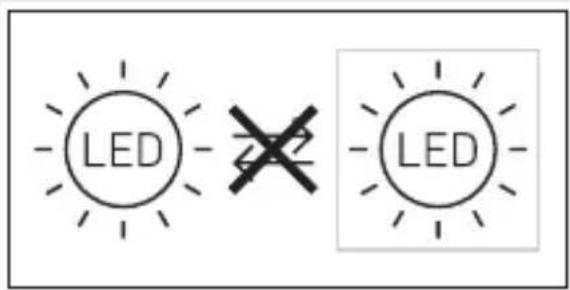

• Источник света не подлежит замене. Заменить изделие полностью. Изделие не выключается. – Постоянное движение в зоне обнаружения.

• Проверить зону обнаружения.

• При необходимости ограничить зону охвата или изменить. Нежелательное включение изделия. – Монтаж скрытой проводкой способом, который не подходит для надежного обнаружения движения.

• Выполнить корректный монтаж скрытой проводкой. – Движение было, однако, наблюдатель его не распознал (движение за стеной, движение небольшого объекта в непосредственной близости к светильнику и пр.)

• Проверить зону обнаружения.
