HASZNÁLATI ÚTMUTATÓ RS PRO DL 200 SC STEINEL

1. Tudnivaló a dokumentummal kapcsolatban....336
2. Általános biztonsági útmutatások....336
3. A készülék ismertetése 337
4. Elektromos csatlakozás 342
5. Szerelés ....343
6. Működés 351
7. Karbantartás és ápolás 354
8. Ártalmatlanítás....355
9. Megfelelőségi nyilatkozat....355
10. Gyártói garancia 356
11. Műszaki adatok....357
12. Hibaelhárítás 359

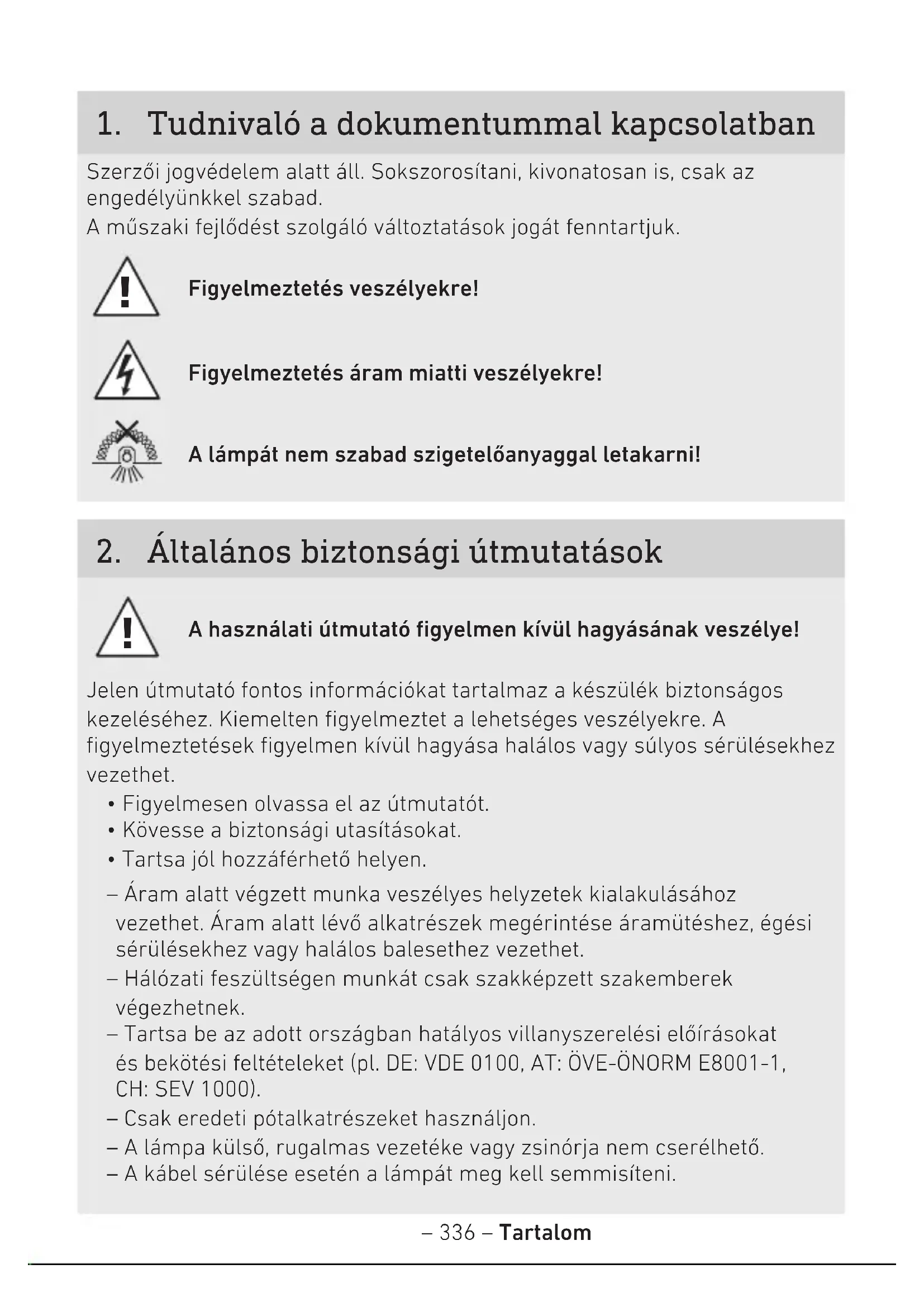

1. Tudnivaló a dokumentummal kapcsolatban

Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad.

A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.

Figyelmeztetés veszélyekre!

Figyelmeztetés áram miatti veszélyekre!

A lámpát nem szabad szigetelőanyaggal letakarni!

2. Általános biztonsági útmutatások

A használati útmutató figyelmen kívül hagyásának veszélye!

Jelen útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.

• Figyelmesen olvassa el az útmutatót.
• Kövesse a biztonsági utasításokat.
  • Tartsa jól hozzáférhető helyen.
  – Áram alatt végzett munka veszélyes helyzetek kialakulásához vezethet. Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.
  – Hálózati feszültségen munkát csak szakképzett szakemberek végezhetnek.
  – Tartsa be az adott országban hatályos villanyszerelési előírásokat és bekötési feltételeket (pl. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  – Csak eredeti pótalkatrészeket használjon.
  – A lámpa külső, rugalmas vezetéke vagy zsinórja nem cserélhető.
  – A kábel sérülése esetén a lámpát meg kell semmisíteni.

3. A készülék ismertetése

Rendeltetésszerű használat - DL 150/200 SC

– Érzékelős LED lámpa aktív mozgásérzékelővel.
– Süllyesztett felszerelés.
– Csak beltéri alkalmazásra.

A DL 150/200 SC működési elve

• A nagyfeszültségű/radar mozgásérzékelő magasfeszültségű elektromágneses hullámokat (5,8 GHz) ad le, és érzékeli a tárgyak által visszavert visszhangot.
• A test mozgás által megváltozott visszhangja elektromos jellé alakul, és automatikusan bekapcsolja a LED lámpát.
  – A mozgásérzékelés vékony falakon, ajtókon és üvegen keresztül is lehetséges.
  – A legkisebb mozgások érzékelése is lehetséges.
  – Hőforrások és hőmérsékleti ingadozások okozta téves kapcsolás nem áll fenn.
  – A szenzor érzékelési tartománya a hatótávolság-beállítással a webes felületen vagy az applikación keresztül pontosan behatárolható.

Megjegyzés:

Az NF érzékelő nagyfrekvenciás teljesítménye kb. 1 mW – ez egy mobiltelefon vagy egy mikrohullámú sütő sugárzásának mindössze 1000-ed része.

A csomag tartalma

3.1

1x

• 1 csatlakozódoboz
• 3 rögzítőrugó
• 3 csatlakozókapocs
• 1 biztonsági adatlap (A)
• 1 gyorsindítási útmutató (B)

Termékméretek

3.2 RS PRO DL 150 SC

Ø174 mm 73 mm

Ø138 mm

RS PRO DL 200 SC

Ø230 mm 73 mm

Ø189 mm

A készülék áttekintése

3.3

A C B D

A... Lámpa

B... Csatlakozódoboz

C... Rögzítőrugók

D... Csatlakozókapcsok

Fényeloszlási görbe

3.4

HU

4. Elektromos csatlakozás

Kapcsolási rajz

4.1

A hálózati betápvezeték 2-erű kábelből áll:

L = fázis (többnyire fekete, barna vagy szürke)

N = nulla vezeték (legtöbbször kék)

A berendezés hálózati kapcsoló után is csatlakoztatható a hálózatra, ha biztosított, hogy a hálózati kapcsoló állandóan be van kapcsolva.

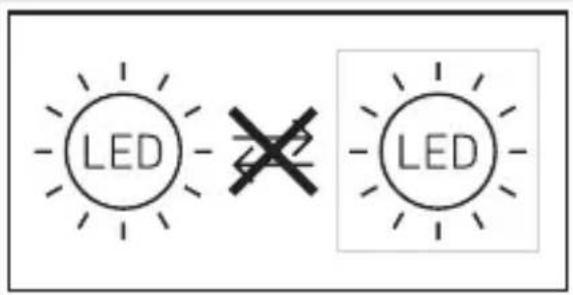

A lámpa izzója nem cserélhető. Amennyiben az izzót cserélni kell (mert pl. elérte az élettartama végét), a teljes lámpát ki kell cserélni.

LED LED

5. Szerelés

Áramütés veszélye!

Az áram alatt lévő alkatrészek megérintése áramütést, égési sérüléseket vagy halált okozhat.

• Kapcsolja le az áramot és szakítsa meg a ráadott feszültséget.
• Feszültségjelzővel ellenőrizze, hogy a készüléken tényleg nincs feszültség.
• Gondoskodjon róla, hogy ne kapcsolhassák vissza a feszültségellátást.

Anyagi károk veszélye!

A hálózati kábelek felcserélése rövidzárlathoz vezethet.

• Azonosítsa be a hálózati kábeleket.
• Helyesen kösse össze a hálózati kábeleket.

Előkészületek a szerelés megkezdése előtt

• Minden alkatrészt ellenőrizzen sérülés szempontjából. Sérülések esetén ne vegye használatba a terméket.
• Válasszon ki egy alkalmas felszerelési helyet.
  – A hatótávolság figyelembevételével.
  – A mozgásérzékelés figyelembevételével.
  – Rázkódásmentes.
  – Az érzékelési tartomány akadálymentes.
  – Ne szerelje fel robbanásveszélyes területre.
  – Ne helyezze gyúlékony felületekre.
• Ne nézzen közelról a fényforrásba (< 30 cm).
• Legalább 50 cm-re helyezze el más LED lámpáktól.
  – A lámpát nem szabad szigetelőanyaggal letakarni!

Hatótáv, süllyesztett felszerelés

5.1

2,8 m ≤7 m

Mozgásérzékelés oldalt a járási irányhoz képest - süllyesztett felszerelés

5.2

≤1 m

Mozgásérzékelés a járás irányában - süllyesztett felszerelés

5.3

≤3,5 m

HU

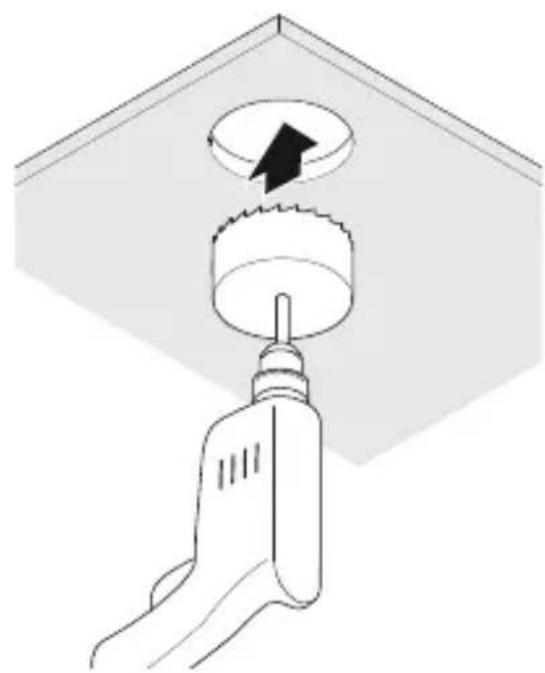

A szerelés lépései

5.4

• Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
• Fúrja ki a furatot.

5.5

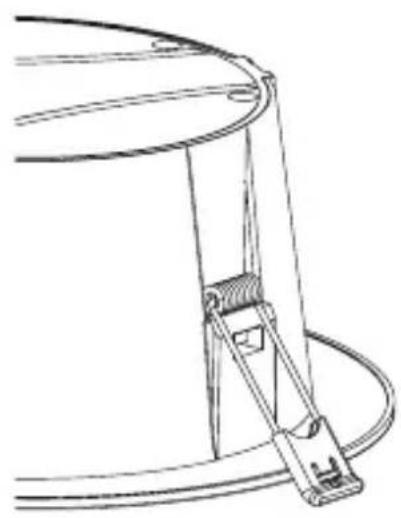

Spring clips usage:

- Határozza meg, hány rögzítőrugó kerül használatra.

Figyelmeztetés: Az elvégzett felszerelést követően nem lehet újból eltávolítani a rögzítőrugót.

5.6

click

- Tolja a rögzítőrugót a helyes pozícióba.

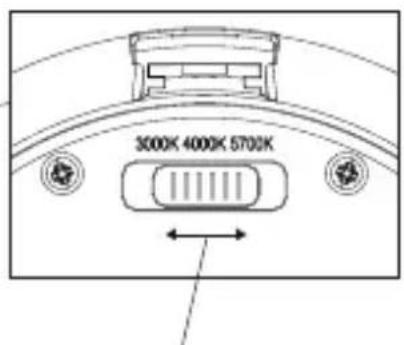

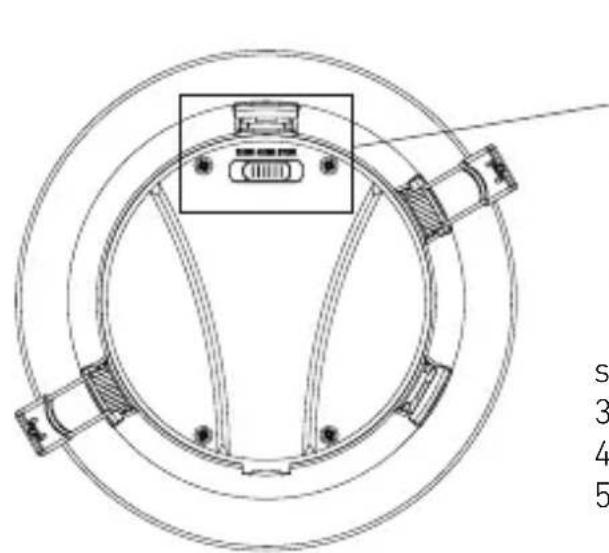

5.7

s 3 4 5

3000K 4000K 5700K

switchable light temperature

3,000 K - warm white

4,000 K - neutral white

5,700 K - cold white

- Mozgassa a kapcsolót a megfelelő színhőmérséklethez tartozó pozícióba.

Méretek opcionális tartozékokhoz

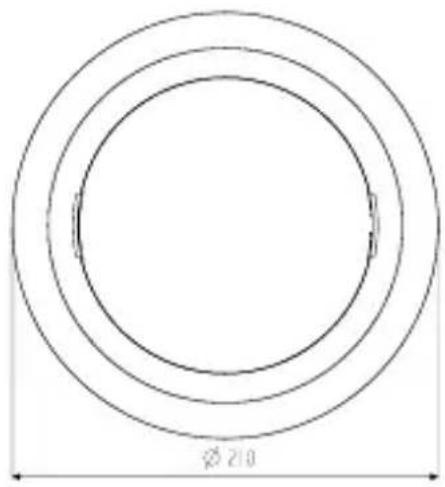

5.8 Adapter ring DL 150 SC

- Csatlakoztassa a hálózati vezetéket a kapcsolási rajz szerint. → "4. Elektromos csatlakozás"

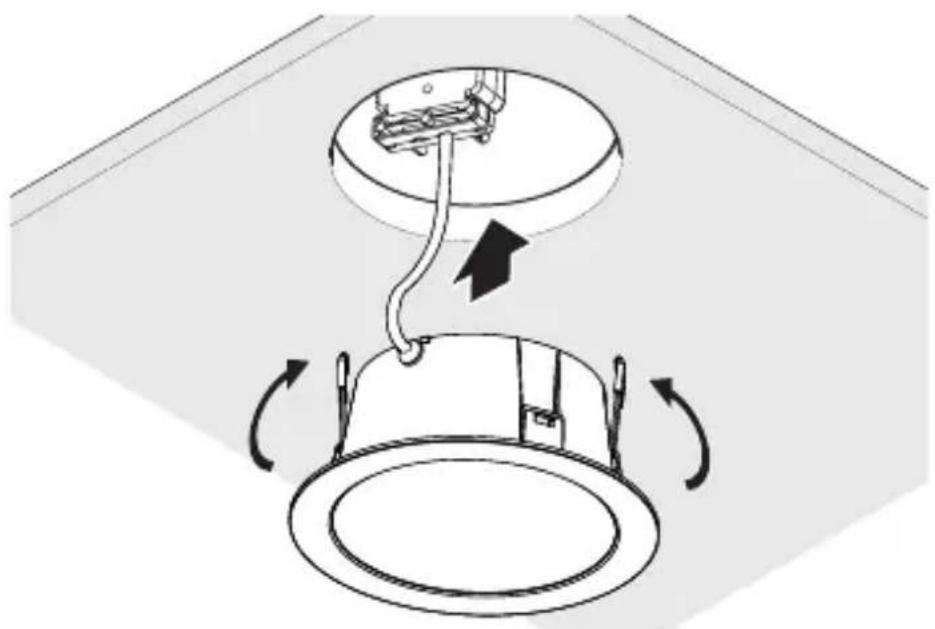

5.10

• A lámpa beszerelése mennyezetbe.

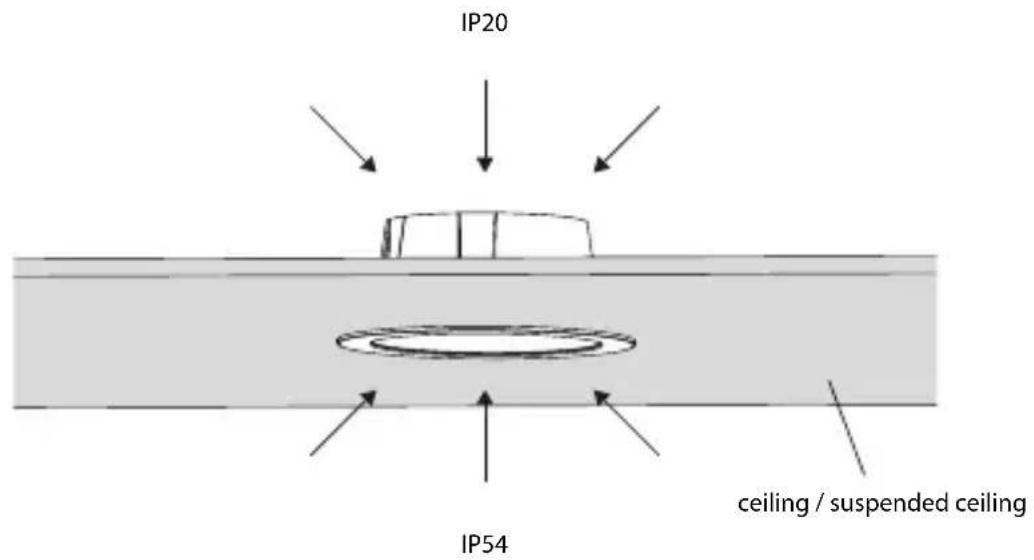

A védelem fajtája

5.11

IP20 - A mennyezeten belüli oldal

IP54 - A helyiségen belüli oldal

A lámpát nem szabad szigetelőanyaggal letakarni!

5.12

- Kapcsolja be az áramellátást.

- Az alkalmazáson keresztül végezze el a beállításokat.

→ "6. Működés"

6. Működés

A funkciók beállítása a Steinel Connect alkalmazáson keresztül történik.

Steinel Connect alkalmazás

A lámpa okostelefonról vagy táblagépről történő konfigurálásához töltse le a STEINEL Connect alkalmazást az AppStore-ból.

Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége.

Android iOS

A Steinel Connect alkalmazáson keresztül beállítható funkciók:

• Időbeállítás.
  – Hatótávolság-beállítás.
  – Alkonykapcsoló-beállítás.
  – Alapvilágítás funkció.
  – Főfény / Alapfény szint beállítható.
  – Kibővített hatótávolság-beállítás.
  – Csoportos hálózatba kötés.
  – Alkonykapcsoló-beállítás betanítással.

Megjegyzés:

A hibás működés kizárása érdekében a WLAN-routertől és a hozzáférési pontoktól legalább 3 méteres távolságot biztosítani szükséges.

Gyári beállítások (kiszállítási állapot)

Hatótávolság: max.

Időbeállítás főfény: 10 mp

Időbeállítás alapfény: 1 perc

Szürkületi beállítás: 2000 lux

Alapfény tompítási szint: 50 %

Indítás / feszültségkiesés

A hálózati feszültség leválasztásakor a beállítások, valamint a LED-lámpa aktuális üzemállapota tárolódik. Ha a hálózati feszültség ismét megvan, akkor ez helyreáll.

Hatótávolság-beállítás (érzékenység)

Hatótávolság alatt azt a talajon létrejött, nagyjából kör alakú átmérőt értjük, amely a lámpa 2,8 m magasságban történő felszerelése esetén érzékelési tartományként adódik.

• Beállítás maximumra = max. hatótávolság (3,5 m)
• Beállítás minimumra = min. hatótávolság (1 m)

Időbeállítás

Az időt (kikapcsolás késleltetése) kb. 5 mp és max. 60 perc között fokozatmentesen lehet beállítani. Minden érzékelt mozgás újból bekapcsolja a lámpát.

Megjegyzés:

A készülék minden egyes lekapcsolása után kb. 1 másodpercen keresztül nem lehetséges az újabb mozgásérzékelés. Ezt követően a készülék újra képes világítást kapcsolni mozgás esetén.

Az érzékelési tartomány finombeállítása és működésellenőrzés esetén javasoljuk a legrövidebb idő beállítását.

Alkonykapcsoló-beállítás

A működésbe lépéshez szükséges fényerő (szürkület) fokozatmentesen állítható kb. 2 és 2000 lux között.

※ = nappali üzem (világosságtól független)
= alkony-üzemmód (kb. 2 lux)

Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak ✦️n kell állnia.

Alapfény

Az alapfény ereje 1% és 50% között állítható be.

Az alapfény világításának időtartama fokozatmentesen állítható be 10 perc és 30 perc között, vagy egész éjjelre.

Főfény

A főfény ereje 50% és 100% között állítható be.

Csoportosítás

A készülék üzemeltethető egyedi lámpaként, vagy rádiós kommunikáció útján több lámpa csoportokba kapcsolható.

Az összes egy csoportba sorolt lámpa a Steinel Connect alkalmazásban beállított csoportparaméterek szerint működik.

A hatótávolság a csoport minden résztvevője számára egyénileg beállítható.

Fade Time

A Fade Time segítségével be- és kikapcsoláskor szabályozható a fényerő (1 mp - 3 mp).

Szomszédos funkció

A Steinel Connect alkalmazás segítségével aktiválható, ill. inaktiválható a szomszédos funkció.

Ezzel megtörténik az aktív lámpacsoport szomszédos csoportjainak hozzárendelése. A csoport reagál a hozzárendelt szomszédos csoport bekapcsoló jelére, és a beállításoknak megfelelően kapcsol főfényre vagy alapfényre.

7. Karbantartás és ápolás

A berendezés nem igényel karbantartást.

Áramütés veszélye!

Áram alatt lévő alkatrészek vízzel való érintkezése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

- A berendezést csak száraz állapotban tisztítsa.

Anyagi károk veszélye!

A nem megfelelő tisztítószer megrongálhatja a készüléket.

- A berendezést enyhén benedvesített ruhával, tisztítószer használata nélkül tisztítsa.

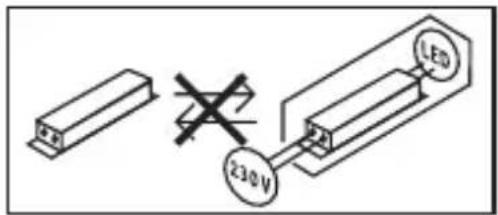

Fontos: A vezérlőmű nem cserélhető.

2A 230V LED

8. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos EU irányelvek értelmében, és ezeknek a nemzeti jogban való alkalmazása szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni, és gondoskodni kell környezetbarát újrahasznosításukról.

9. Megfelelőségi nyilatkozat

A STEINEL GmbH ezennel kijelenti, hogy az RS PRO DL 150 SC és RS PRO DL 200 SC típusú rádióberendezés megfelel a 2014/53/EU irányelv követelményeinek.

Az EU megfelelőségi nyilatkozat teljes szövege a következő internetcímen található: www.steinel.de

10. Gyártóigarancia

Gyártói garancia STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Németország.

Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan.

Jótállási igények érvényesítése

Amennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u. 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletkező szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget.

A jótállás érvényesítéséről a www.steinel-professional.de/garantie honlapunkon kap tájékoztatást.

Aennyiben a garancia körébe eső esemény következett be, vagy a termékével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064 szervizvonal számon.

11. Müszakiadatok

- Méretek (∅ × D): RS PRO DL 150 SC: ∅174 × 73 mm

RS PRO DL 200 SC: ∅230 x 73 mm

– Hálózati csatlakozás: AC: 220 - 240 V\~, 50/60 Hz

DC: 186 - 250 VDC

- Teljesítményfelvétel (P _on ):

RS PRO DL 150 SC (3000/4000/5700 K): 10,8 W

RS PRO DL 200 SC (3000/4000/5700 K): 17,3 W

– Teljesítménytényező: RS PRO DL 150 SC: 0,93

– Deklarált tényező EOFI vészvilágításhoz: 0,9

- Bemeneti áram: RS PRO DL 150 SC: 50 mA

- Standby hálózat (P _net ): 0,46 W

- Standby érzékelő (P _sb ): 0,46 W

- Fényáram (360°):

RS PRO DL 150 SC (3000/4000/5700 K): 1109/1177/1137 lm

RS PRO DL 200 SC (3000/4000/5700 K): 1996/2170/2088 lm

- Hatásfok:

RS PRO DL 150 SC (3000/4000/5700 K): 102,7/109,0/105,3 lm/W

RS PRO DL 200 SC (3000/4000/5700 K): 115,4/125,4/120,7 lm/W

– Színhőmérséklet: 3000/4000/5700 K (beállítható)

- Színvisszaadási index: R_a=82

- Közepes tervezett élettartam L70B50, 25 °C: > 60 000 ó esetén

– Színkonzisztencia SDCM: Kiindulási érték: 3

- Fényerőeloszlás:

– Érzékelési szög: 360°

– Adóteljesítmény kb.: 1 mW

– Hatótávolság: max. ∅ 7 m

– Időbeállítás: 5 mp - 60 perc

– Szürkületi beállítás: 2 – 2000 lux
– Védettségi fokozat (IP) IP20
– Védettségi fokozat (IP) a helyiségen belüli oldal: IP54
– Védettségi osztály: II
- Környezeti hőmérséklet: -20 °C - +40 °C
– Energiahatékonysági osztály: A jelen termék
"E" energiahatékonysági osztályú fényforrást tartalmaz

12. Hibaelhárítás

A berendezés nem kap feszültséget.

– A biztosíték nincs bekapcsolva vagy hibás.

• Kapcsolja be a biztosítékot.
  • Cserélje ki a hibás biztosítékot.

– A vezeték megszakadt.

- Ellenőrizze a vezetéket feszültségvizsgálóval.

– Rövidzárlat a hálózati betápvezetékben.

- Ellenőrizze a csatlakozásokat.

– Az esetleg meglévő hálózati kapcsoló ki van kapcsolva

- Kapcsolja be a hálózati kapcsolót.

Nem kapcsol be a készülék.

– Az alkonykapcsoló beállítása hibás.

- Állítsa be újra az alkonykapcsoló-beállítást.

– A hálózati kapcsoló ki van kapcsolva.

- Állítsa be a hálózati kapcsolót.

– A biztosíték nincs bekapcsolva vagy hibás.

• Kapcsolja be a biztosítékot.
  • Cserélje ki a hibás biztosítékot.

– A zavar minimálisra csökkentése érdekében a berendezés figyelmen kívül hagyja a gyors mozgásokat, vagy túl kicsi vagy nem megfelelő az érzékelési tartomány.

- Ellenőrizze és állítsa be az érzékelési területet.

– Hibás a fényforrás.

- Nem cserélhető a fényforrás. Cserélje ki a komplett készüléket.

Nem kapcsol ki a készülék.

– Folyamatos mozgás az érzékelési tartományban.

• Ellenőrizze az érzékelési tartományt.
• Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.

A berendezés szükségtelenül bekapcsol.

– A megbízható mozgásérzékelés szempontjából nem megfelelő süllyesztett felszerelés.

- Végezze el a süllyesztett felszerelést megfelelő módon.

– Ugyan mozgás történt, de a mozgásfigyelő nem ismerte fel (fal mögötti mozgás, kicsi tárgy mozgása az izzó közvetlen közelében stb.).

• Ellenőrizze az érzékelési tartományt.
• Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.

CZ

Obsah

11. Technicképarametry

- Rozměry (∅ × D): RS PRO DL 150 SC: ∅ 174 x 73 mm

RS PRO DL 200 SC: ∅ 230 x 73 mm

12. Törgetekörvaldamine

Pingeta seade.
