WG349E.9 - Píla WORX - Bezplatný návod na obsluhu

Značka	Worx
Model	WG349E.9
Typ produktu	Bezdrôtová teleskopická píla na tyči
Napájanie	Lítium-iónová batéria 20 V max (nominálne 18 V)
Dĺžka vodiacej lišty	20 cm (8 palcov)
Dĺžka rezu	18 cm (7 palcov)
Rýchlosť rezu	5,0 m/s
Kapacita olejovej nádrže	80 ml
Rozstup reťaze	3/8" (0,95 cm)
Hrúbka reťaze (meradlo)	1,1 mm (0,043")
Počet článkov	33
Hmotnosť (s lištou a reťazou)	3,3 kg
Celkový dosah	3,6 m
Dĺžka rukoväte (zasunutá/vysunutá)	1,8 m až 2,3 m
Uhly natočenia hlavy píly	0°, 15°, 30° (3 polohy)
Otočenie zadnej rukoväte	180°
Typ batérie	WA3551 (20 V, Li-ion)
Doba nabíjania	1 hodina
Hladina akustického tlaku (LpA)	79,07 dB(A)
Hladina akustického výkonu (LwA)	89,7 dB(A)
Vibrácie (ah)	1,83 m/s² (neistota K=1,5 m/s²)
Mazanie	Automatické (biologicky odbúrateľný olej ISO VG32)
Bezpečnosť proti spätnému nárazu	Bezpečnostná reťaz a vodiaca lišta proti spätnému nárazu
Príslušenstvo v balení	Batéria WA3551, nabíjačka WA3880, ramenný popruh, puzdro na lištu a reťaz, upevnenie hlavy WA0307

Často kladené otázky - WG349E.9 WORX

Ako napnúť reťaz píly?

Pred akýmkoľvek nastavovaním vyberte batériu. Otáčajte gombíkom napínania reťaze (2) v smere hodinových ručičiek, kým nebude možné zdvihnúť reťaz približne do polovice hĺbky hnacieho článku v strede vodiacej lišty. Nová reťaz sa uvoľňuje, pravidelne ju kontrolujte.

Aký olej použiť na mazanie reťaze?

Používajte výhradne biologicky odbúrateľný olej s priľnavosťou triedy ISO VG32. Nikdy nepoužívajte recyklovaný alebo použitý olej. Naplňte nádrž (80 ml) pred každým použitím a pravidelne kontrolujte hladinu.

Ako zložiť vodiacu lištu a reťaz?

Umiestnite reťaz do drážky vodiacej lišty v smere otáčania. Zaveďte články okolo ozubeného kolesa a vložte skrutku lišty do drážky vodiacej lišty. Nasaďte kryt a dotiahnite gombík napínania. Skontrolujte, či sa reťaz voľne otáča bez záhybov.

Akú batériu môžem použiť s touto pílou?

Používajte iba batériu Worx WA3551 (20 V max, Li-ion) dodanú alebo odporúčanú. Nikdy nepoužívajte inú batériu, mohlo by to poškodiť zariadenie alebo spôsobiť požiar.

Ako nastaviť uhol hlavy píly?

Súčasne stlačte obe tlačidlá nastavenia hlavy píly (5) a otočte hlavu, aby ste vybrali jednu z troch polôh: 0°, 15° alebo 30°. Uvoľnite tlačidlá na uzamknutie. Pred použitím sa uistite, že je hlava riadne zaistená.

Aké sú základné bezpečnostné opatrenia?

Vždy noste ochranné pomôcky (oči, uši, rukavice, obuv). Udržujte vzdialenosť aspoň 3 m od elektrických vedení. Nikdy nerežte nad úrovňou ramien alebo na rebríku. Držte pílu pevne oboma rukami a na vysoké konáre používajte ramenný popruh.

Ako čistiť a udržiavať pílu?

Pred akoukoľvek údržbou vyberte batériu. Vyčistite drážky vodiacej lišty kovovou kefou, skontrolujte olejové kanály. Ostrite alebo vymeňte reťaz, ak je tupá. Skladujte pílu na suchom mieste s nasadeným chráničom reťaze.

Čo robiť, ak píla neštartuje?

Skontrolujte, či je batéria nabitá a správne vložená. Uistite sa, že je stlačené tlačidlo uzamknutia predĺženia (23) pred stlačením vypínača zapnutia/vypnutia. Ak problém pretrváva, kontaktujte servis Worx.

Ako používať ramenný popruh a nastaviť jeho polohu?

Zaveste ramenný popruh na háky rukoväte. Na nastavenie polohy uvoľnite uzamykacie tlačidlo, presuňte ho na požadované miesto a znova dotiahnite. Ramenný popruh pomáha lepšie vyvážiť pílu a tlmí nárazy pri rezaní.

Aké sú príznaky nesprávne napnutej reťaze?

Príliš voľná reťaz môže preskočiť z vodiacej lišty, zvýšiť riziko spätného nárazu a predčasne opotrebovať diely. Napnutie kontrolujte každých 10 minút rezania: reťaz by mala byť možné zdvihnúť približne do polovice článku v strede vodiacej lišty.

NÁVOD NA OBSLUHU WG349E.9 WORX

tímto prohlašujeme, že výrobek

Popis Tyčová pila na baterie

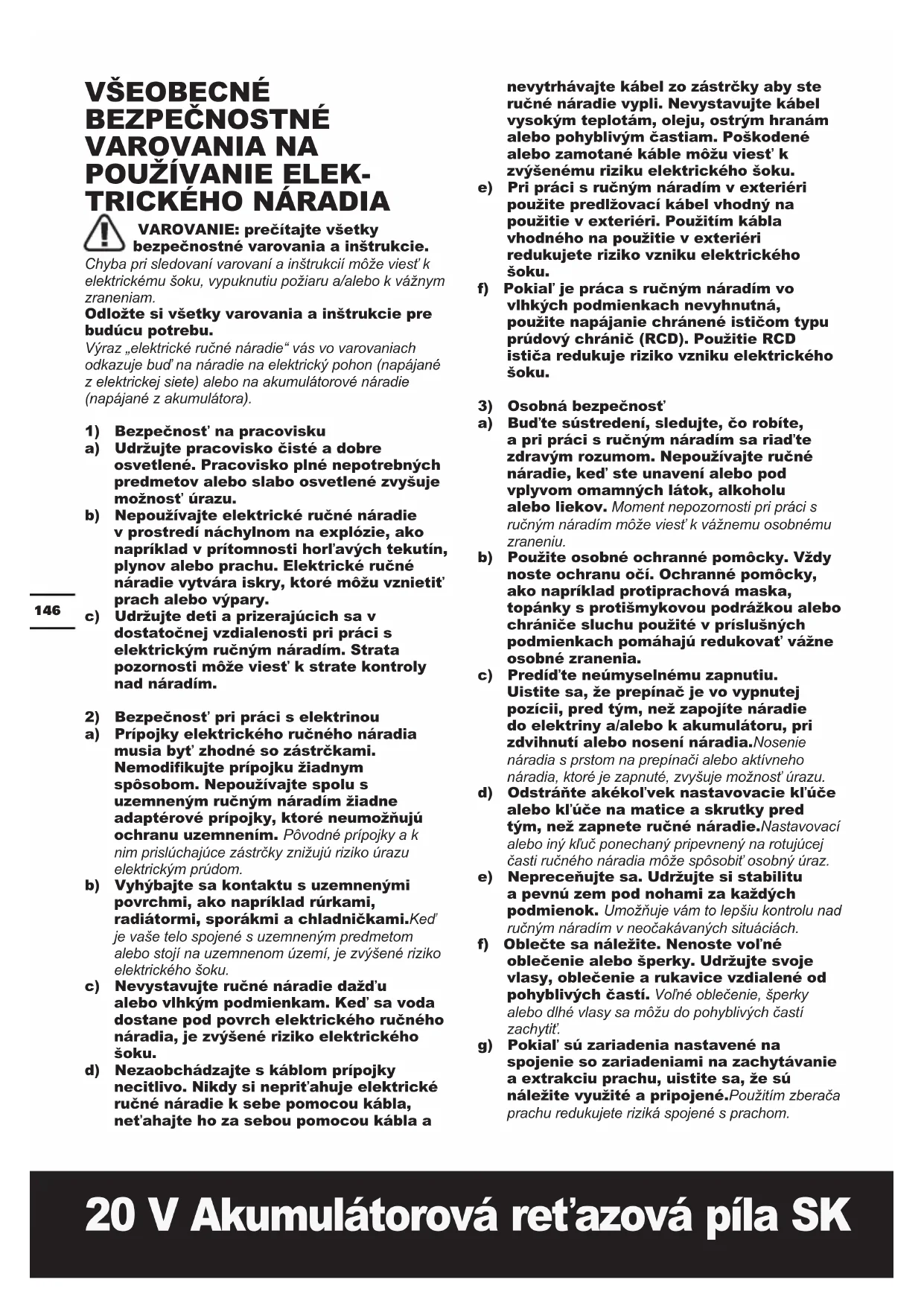

VAROVANIE: prečítajte všetky bezpečnostné varovania a inštrukcie.

Chyba pri sledovaní varovani a inštrukcií môže viest' k elektrickému šoku, vypuknutiu požiaru a/alebo k vážnym zraneniam.

Odložte si všetky varovania a instrukcie pre budúcu potrebu.

Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje bud' na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

1) Bezpečnost' na pracovisku
a) Udržujte pracovisko čisté a dobre osvetlené. Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnost' úrazu.
b) Nepoužívajte elektrické ručné náradie v prostredí náchylnom na explózie, ako napríklad v prítomnosti horl'avých tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietit' prach alebo výpary.
c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata pozornosti môže viest' k strate kontroly nad náradím.

a) Prípojky elektrického ručného náradia musia byt' zhodné so zástrčkami. Nemodifikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.

b) Vyhýbajte sa kontaktu s uzemnenými povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Ked' je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku.

c) Nevystavujte ručné náradie dažd'u alebo vlhkým podmienkam. Ked' sa voda dostane pod povrch elektrického ručného náradia, je zvýšené riziko elektrického šoku.

d) Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si neprit'ahuje elektrické ručné náradie k sebe pomocou kábla, net'ahajte ho za sebou pomocou kábla a

nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu viest' k zvýšenému riziku elektrického šoku.

e) Pri práci s ručným náradím v exteriéri použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného na použitie v exteriéri redukujete riziko vzniku elektrického šoku.

f) Pokial' je práca s ručným náradím vo vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.

a) Bud'te sústredení, sledujte, čo robíte, a pri práci s ručným náradím sa riad'te zdravým rozumom. Nepoužívajte ručné náradie, ked' ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov. Moment nepozornosti pri práci s ručným náradím môže viest' k vážnemu osobnému zraneniu.

b) Použite osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovat' vážne osobné zranenia.

c) Predíd'te neúmyselnému zapnutiu. Uistite sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia.Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.

d) Odstráňte akékol'vek nastavovacie kl'úče alebo kl'úče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo iný kl'úč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobiť osobný úraz.

e) Nepreceňujte sa. Udržujte si stabilitu a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách.

f) Oblečte sa náležite. Nenoste vol'né oblečenie alebo šperky. Udržujte svoje vlasy, oblečenie a rukavice vzdialené od pohyblivých častí. Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytit'.

g) Pokial'sú zariadenia nastavené na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača prachu redukujete riziká spojené s prachom.

4) Použitie a údržba ručného náradia
a) Nepret'ažujte ručné náradie. Použite správne ručné náradie na danú činnost'. Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.
b) Nepoužívajte ručné náradie, pokial' sa prepínač neprepína medzi zapnutím a vypnutím. Akékol'vek ručné náradie, ktoré nie je kontrolovatel'né prepínačom, je nebezpečné a musí byt' opravené.
c) Odpojte prípojku ručného náradia od zdroja energie a/alebo akumulátora pred tým, než začnete robit' akékol'vek úpravy, vymieňat' doplnky alebo uskladňovat' ručné náradie. Takéto preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.
d) Ked' ručné náradie nepoužívate, skladujte ho mimo dosahu detí a nedovol'te osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkat' sa náradia. Ručné náradie je nebezpečné v rukách netrénovanej osoby.
e) Údržba ručného náradia. Skontrolujte chybné pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvnit' funkčnost' ručného náradia. Pri poškodení musí byt' pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané.
f) Udržujte rezacie nástroje ostré a čisté. Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú l'ahšie ovládatelné.
g) Používajte elektrické náradie v súlade týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzat' k nebezpečným situáciám.
5) Používanie a starostlivost' o batériové elektrické náradie
a) Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobit' požiar.
b) Elektrické náradie používajte iba s určeným typom bloku batérií. Použitie akéhokol'vek iného typu batérií môže zvýšit' riziko zranenia a požiaru.
c) Ak sa blok batérií nepoužíva, neukladajte ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kl'úče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovat' kontakty. Skratovanie kontaktov batérie môže viest' k popáleninám alebo vzniku požiaru.
d) Pri nesprávnom používaní môže z batérie vystreknút' kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto

vodou. Ak sa kvapalina dostane do očí, ihned' vyhl'adajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobit podráždenie a poleptanie.

6) Servis
a) Servisné práce na náradí nechajte vykonat' kvalifikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom bude trvalá bezpečnost' pri práci s elektrickým náradím.

VÝSTRAŽNÉ UPOZORNENIE NA PÍLKU NA PÍLE

1. Udržujte tyčovú pílu v dostatočnej vzdialenosti od nadzemného elektrického vedenia.
2. Venujte pozornosť nebezpečenstvu v pracovnej polohe, ako aj riziku padajúcich konárov alebo rázov zasiahnutých do zeme a obsluha môže byť zasiahnutá padajúcimi konármí alebo nárazmi po dopadnutí na zem. Vymažte vetvy v každej sekcii.

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, klůčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérii na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
i) Batéria musí byt' pred použitím nabitá.

Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.

j) Nenechávajte batériu nabíjat', ak nebude batéria použitá.
k) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
I) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20 °C ± 5 °C).
m) Pri likvidácii batérií oddel'te od seba batérie s odlišnými elektrochemickými systémami.
n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnost'ou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárat' riziko spôsobenia požiaru.
o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
p) Ukladajte batérie mimo dosahu detí.
q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
s) Vykonávajte riadnu likvidáciu batérie.
t) V zariadení nekombinujte batériové články rôzneho dátumu výroby, kapacity, vel'kosti alebo typu.
u) Nevyberajte batériu z originálneho obalu skôr, než bude použitá.
v) Dodržujte polaritu vložených batérií plus (+) a mínus (-) a zaistite používanie batérií správnym spôsobom.

	Kvôli zníženiu rizika poranenia je potrebné, aby si používateľ najprv prečítal návod
	Výstraha
	Používajte ochranu sluchu
	Používajte ochranu očí
	Používajte ochrannú prilbu.
	Používajte ochranné rukavice.
	Používajte ochrannú obuv
	Nevystavujte dážďu
	Varovanie pred nebezpečenstvom z nadzemného elektrického vedenia
	Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.Akumulátor Li-Ion. Tento výrobok bol označený symbolom “triedený odpad” pre všetky jednotlivé a zložené akumulátory. Preto musí byt’ s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byt’ nebezpečné pre životné prostredie a ľudské zdravie.
	Nespalľujte ich
	Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostat’ do systému kolobehu vody, čo môže ohroziť vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad.
	Odomknút’
[Z6X7]	Zamknút’

ZOZNAM SÚČASTÍ

1. RETAZ
2. OTOČNÝ GOMBÍK NA NASTAVOVANIE NAPNUTIA REŤAZE
3. KRYT
4. GOMBÍK NASTAVENIA PÍLOVEJ HLAVY
5. TLAČIDLO NA ZAISTENIE PÍLY
6. UZÁVER PLNIACEHO OTVORU OLEJA
7. LIŠTA S PÍLOVOU REŤAZOU
8. UKAZOVATEL' HLADINY OLEJA
9. HNACIE REŽAZOVÉ KOLESO
10. ZNAČKA UKAZUJÚCA SMER OTÁČANIA A PÍLENIA
11. VODIACE REBRÁ LIŠTY S PÍLOVOU REŤAZOU
12. UPEVŇOVACIA SKRUTKA
13. UPÍNACIA SVORKA LIŠTY
14. HROTOVÝ DORAZ
15. OTVOR NA VYPÚŠTANIE OLEJA
16. PUZDRO NA TYČ A REŤAZ
17. MONTÁŽNA TYČ S TYČINKOU
18. UPÍNACIA TYČ VNÚTORNEJ TYČE
19. VYPÍNAČ ON/OFF
20. JEDNOTKA BATÉRIÍ *
21. ZÁPADKA JEDNOTKY BATÉRIÍ *
22. ZADNÁ RUKOVÄT
23. ODISTOVACIE TLAČIDLO VÝSUVNÉ TYČE
24. OTOČNÉ TLAČIDLO VÝSUVNÉ TYČE
25. HÁKY RAMENNÉHO POPRUHU
26. POPRUH NA RAMENO
27. NAPÍNACIA ZÁPADKA REŤAZE (POZRITE OBR. A)

TECHNICKÉ PARAMETRE

Typ WG349E WG349E.9 (3 - označenie strojového zariadenia, predstavitel'a pólovej píly)

	WG349E WG349E.9
Napätie 20V	--- Max. **
Dížka tyče 20cm
Dížka lišty nožníc 18cm
Rýchlost' reťaze 5.0m/s
Objem olejovej nádrže 80ml
Odstup zubov reťaze 0.95cm(3/8")
Počet článkov reťaze 33
Kaliber reťaze 1.1mm(0.043")
Adaptívny typ reťaze	Trilink Huihuang: CL14333XJinfeng Garden Tools: 90X-33
Adaptívny typ lišty	Trilink Huihuang: N1430833-1041TLJinfeng Garden Tools: ES084SDEA041(A)
Bežný čas nabíjania 1 hod /
Hmotnosť (započítaná je reťaz a tyč) 3.7kg	3.3 kg
Celkový dosah	3.6m
Dížka náradia	Od 1.8m do 2.3m (plne vysunuté)
Uhol rotácie píly	00, 150, 300 (3 polóh)
Uhol natočenia rukováte	180 stupňov celkovo

** Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20 Voltov. Nominálne napätie je 18 Voltov.

PRÍSLUŠENSTVO

Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

Nameraný akustický tlak L

$$ \begin{array}{r l} _ {\mathrm{pA}} & = 7 9. 0 7 \mathrm{dB(A)} \ K _ {\mathrm{pA}} & = 3 \mathrm{dB(A)} \end{array} $$

Nameraný akustický výkon L

$$ \begin{array}{l} _ {\mathrm{wA}} = 8 9. 7 \mathrm{dB(A)} \ K _ {\mathrm{PA}} = 3 \mathrm{dB(A)} \end{array} $$

Používajte ochranu sluchu.

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN ISO 11680-1.

Hodnota emisie vibrácií: ah = 1.83 m/s²

Nepresnost K = 1.5 m/s²

Deklarovaná celková hodnota vibrácií sa môže použit' na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce.

VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovat' od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:

Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vítané.

Náradie je v dobrom stave a je dobre udržiavané.

Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu.

Tesnost' zovretia rukováti a používanie doplnkov proti vibráciám.

Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi.

Toto náradie môže vyvolávat' syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.

VÝSTRAHA:Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovat' tiež všetky súčasti prevádzkového cyklu, ako sú časy, keď je náradie vypnuté a počas ktorých beží na voľnobehu, a to okrem skutočného vykonávania práce. Tým môže dôjst' k značnému zníženiu úrovne expozície počas celkového prevádzkového času.

Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele.

Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).

Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.

Prácu si naplánujte tak, aby ste akékol'vek používanie náradia pri vysokých vibráciách rozdelili do niekol'kých dní.

POUŽÍVANIE PODL'A URČENIA

Tyčové píly sa používajú na pílenie stromov, kmeňov, vetiev, drevených trámov, dosiek a d'alších. Môže sa pílit' na obilninách alebo na obilninách. Tento produkt nie je vhodný na rezanie minerálnych materiálov.

MONTÁŽ

VÝSTRAHA! Neinštalujte akumulátor pred kompletným zostavením. Pri manipulácii s pilovou reťazou majte vždy natiahnuté pracovné rukavice.

MONTÁŽ ČEPELE A PÍLOVEJ REŤAZE

1. Všetky súčiastky starostlivo rozbal'te.

2. Ret'azovú pílu položte na pevnú a rovnú plochu.

3. Používajte iba originálne ret'aze WORX, alebo ret'aze odporučené pre vodiace lišty.

4. Pilovú retaz (1) založte do obežnej drážky čepele (7). Porovnaním s vyznačenou ikonou ret'aze na vodiacej lište, alebo podľa symbolu smeru chodu ret'aze (10) vyznačeného na tele píly sa uistite, či je ret'az natiahnutá v správnom smere otáčania. Zabezpečte, aby vačka napínania retaze (27) ukazovala smerom von. (Pozrite obr. A)

5. Články retaze založte okolo retazového kolesa (9) tak, vložte dva polohovacie prvky vodiacej tyče (11) na pevnú skrutku tyče (12) a podložku vodiacej tyče (13) do klůčovej drážky otvoru vodiacej tyče (7).. (Pozrite obr. B1, B2)

6. Skontrolujte, či sú diely správne namontované. Skontrolujte, či sú hnacie články reťaze riadne usadené na hnacom ozubenom kolese (Pozrite obr. C1), zabráňte stuhnutiu článkov reťaze, který je zobrazený na obr. C2. Ak dôjde k stuhnutiu článkov reťaze, zdvihnite reťaz na vodiacej lište a uvol'níte články reťaze

POZNÁMKA: Ret'az sa musí otáčat' vol'ne a nesmú na nej byt' žiadne stuhnuté články.

Teraz je potrebné previest' kontrolu ret'aze, či je správne napnutá.

NAPÍNANIE PÍLOVEJ REŤAZE (Pozrite obr. E) POZNÁMKA: Nové pílové reťaze sa môžu rozťahovat

Pri prvnom použití vykonávajte často kontrolu napnutia ret'aze a ak dôjde k uvoľneniu ret'aze (1) na vodiacej lište (7), preved'te jej napnutie.

VÝSTRAHA:

- Rezné hroty na ret'azi sú ostré. Pri manipulácii s ret'azou používajte ochranné rukavice.

- Vždy udržiavajte správne napnutie ret'aze. Vol'ná ret'az zvyšuje riziko spätného nárazu. Vol'ná ret'az sa môže vyšmyknút'

z drážky na vodiacej lište. To môže spôsobit' poranenie obsluhy a poškodenie ret'aze. Vol'ná ret'az môže spôsobit' rýchle opotrebenie samotnej ret'aze, lišty na pílovú ret'az a ozubeného kolesa.

1. Ret'azovú pílu postavte na rovnú položku.
2. Zaistovací otočný bombík/napínací otočný gombík reťaze (2) otáčajte doprava, kým nebude otočný gombík pevne zaskrutkovaný.

POZNÁMKA: Otáčaním gombíka na napínanie reťaze (2) v smere chodu hodinových ručičiek bude napnutie reťaze automaticky zvýšené. Mechanizmus rohatky zabraňuje, aby sa uvolnilo napnutie reťaze.

1. Ešte raz skontrolujte napnutie nastavenej pomocnej rukoväte s automatickým napínaním reťaze. Správne napnutie reťaze dosiahnete, ak sa dá reťaz (1) v strednej časti nadzdvihnút z vodiacej lišty (7) približne do polovice híbky vodiaceho článku reťaze. Tento úkon by mal byť prevedený jednou rukou zdvihnutím reťaze zaťaženej iba vlastnou hmotnosťou píly. (Pozrite obr. E)

POZNÁMKA: Reťaz (1) je napnutá správne, ak ju môžete zdvihnút z vodiacej lišty (7), a vodiaci článok reťaze zostane pritom vo vnútri koľajnice vodiacej lišty (7).

POZNÁMKA: Ret'az (1) sa v priebehu rezania nat'ahuje a stráca správne napnutie. Ak sa ret'az uvolní, úplne odkrutkujte gombík na napínanie ret'aze (2), alebo ním otočte o tri celé otáčky proti smeru chodu hodinových ručičiek a potom ret'az opät' správne napnite utiahnutím gombíka na napínanie ret'aze (2) postupom podl'a vyššie uvedených krokov 1-4.

MONTÁŽ PREDLŽOVACIEHO NADSTAVCA K STROJU (Pozrite obr. F1)

Krok 2: Pri súčasnom stlačení obidvoch tlačidiel (5) na zaistenie hlavy píly sa píla zasunie, aby sa odpojila predlžovacia tyč od píly.

Nastavenie dížky predlžovacieho nadstavca (Pozrite obr. G)

Tyčová prerezávacia píla obsahuje teleskpický predlžovací nadstavec, ktorý je možné upravit' po dĺžke 1.8 m (úplne zastrčit') až na 2.3 m (úplne vytiahnutý).

Vnútorná upínacia výška tyče (18) sa používa na pripevnenie tyče k akejkol'vek predlženej dĺžke.

1. Ak chcete nadstavec predížit', povol'te upínaciu páku vnútornej tyče (18), ako je znázornené na obrázku G.

Nadstavec môžete vol'ne posúvat'.

1. Vytiahnite vnútornú časť predlžovacieho nadstavca na požadovanú dĺžku predlíženia.

Poznámka: Použite iba minimálnu dĺžku nadstavca potrebnú na dosiahnutie konca rezaného konára. Zaistenie predlžovacieho nadstavca do požadovanej dĺžky prevediete utiahnutím upínacej páky tak, ako je znázornené na obrázku G.

PRIPOJENIE A NASTAVENIE STRATNEJ STRÁNKY (Pozrite obr. H1, H2)

Píla sa môže otáčat' v rôznych uhloch rezania 0°, 15° a 30°. (Pozrite obr. I1)

1. Súčasne stlačte obidva nastavovacie gombíky pílovej hlavy, aby ste otočili hlavu pílovej tyče do požadovaného uhla rezu. (Pozrite obr. I2)
2. Ked' je hlava stípovej píly nastavená na požadovaný uhol, uvol'nite gombík.

POZNÁMKA: Ak sa tyčová píla riadne nezaistí, môže to mať za následok zranenie osôb alebo poškodenie majetku.

VÝSTRAHA! Vždy sa uistite, že je hlava pílky bezpečne zaistená! Nepoužívajte pílku, ak je hlava v inej polohe alebo nie stená!

NASTAVENIE ZADNEJ MANIPULÁCIE (Pozrite obr. J)

Na odblokovanie zatlačte otočné tlačidlo predlženia páky smerom dopredu. Zadnú rukovát' držte a otočte do najpohodlnejšej a najvyváženejšej polohy. Uvoľnením otočného tlačidla predlženia páky zaistíte zadnú rukovát'.

VÝSTRAHA: Pred pokračovaním nezabudnite uzamknút' rukovát' v požadovanej polohe. Pri manipulácii s neotáčajte rukovát'ou.

MASTENIE RETAZE

POZNÁMKA: Životnost retaze a jej rezný výkon závisia od optimálneho mastenia retaze. Z tohto dôvodu sa počas používania retazovej píly automaticky mastí olejom na retazové píly.

PLNENIE OLEJOVEJ NÁDRŽKY (POZRITE OBR. K)

VÝSTRAHA: Pred naplnením olejovej nádrže vytiahnite akumulátor.

DÔLEŽITÉ UPOZORNENIE: Aby sa zabezpečila výmena vzduchu medzi nádržkou na olej a okolím, sú medzi

sitkom a uzáverom nádržky na olej vytvorené štyri malé vyrovnávacie kanáliky, cez ktoré môže so zretel'om na fungovanie v malej miere vytekat olej. Dávajte láskavo pozor na to, aby ste pílu odstavili vždy do vodorovnej polohy (uzáver nádržky na olej (6) smeruje hore). Odporúčame výlučné používanie biologicky odbúratel'ného oleja, aby sa zabránilo poškodeniu retaze píly (Grade: ISO VG32). Tento olej môžete dostat' na mieste, kde ste zakúpili pílu alebo v miestnom obchode s týmito výrobkami. Nikdy nepoužívajte recyklovaný olej ani odpadový olej. Pri použití neschváleného oleja prepadá záruka produktu. Neprehltnite. V prípade požitia vyhl'adajte lekársku pomoc. Uchovávajte mimo dosahu detí. Skladujte mimo dosahu tepla alebo otvoreného ohňa.

Kontrola automatickej maznice

Správne fungovanie automatickej maznice je možné skontrolovať spustením reťazovej píly a nasmerovaním špičky vodiacej lišty (7) smerom ku kúsku kartónu alebo papieru umiestneného na zemi. Ak na sa na kartóne olejová škvrna zväčšuje, maznica pracuje správne. Ak sa na kartóne olejová škvrna neobjaví, a to aj napriek tomu, že je olejová nádržka plná, obrátte sa na zákaznícky servis WORX alebo na autorizovaného servisného zástupcu WORX.

UPOZORNENIE: Nedotýkajte sa ret'azou zeme. Dodržiavajte bezpečnú vzdialenost' 3.6m.

PREVÁDZKA

1. PRED POUŽITÍM VÁŠHO AKUMULÁTOROVÉHO NÁRADIA

VÝSTRAHA!Nabíjačka a batéria boli navrhnuté tak, aby mohli byť používané spoločne, a preto sa nepokúšajte používať žiadne iné zariadenia. Nikdy nevkladajte ani nedovol'te vniknutiu kovových predmetov medzi spojenia nabíjačky alebo batérie, pretože môže

dôjst' k vzniku elektrickej poruchy alebo nebezpečenstva. POZNÁMKA: Batéria NIE JE NABITÁ a pred použitím je potrebné ju úplne nabít'. Nabíjačka sa dodáva s jednotkou lítiových batérií osadených v náradí. Nepoužívajte iný typ nabíjačky.

2. Nabitie batérií

Iónovo-lítiová batéria je chránená proti úplnému vybitiu. Ked' sa batéria vybije, ochranný obvod vypne náradie. Držiak nástroja sa prestane otáčat'.

Stlačte uvoľňovacie tlačidlo akumulátorového bloku a dajte dolu akumulátor z náradia. Po nabití zastrčte akumulátor do určeného vybrania na jeho pripojenie. Stačí jednoducho stlačit' a mierne pritlačit' tak, aby ste počuli cvaknutie. Pohl'adom skontrolujte, či je akumulátor úplne zastrčený.

4. VYPÍNANIE A ZAPÍNANIE (Pozrite obr. M)

POZOR: Pred použitím akumulátorového náradia skontrolujte typ akumulátora. Používajte iba typ akumulátora uvedený

v časti, ktorá sa týka príslušenstva.

Pílu zapnite tak, že stlačíte odistovacie tlačidlo (23) a potom úplne stlačte a podržte vypínač ON/OFF (Zapnút/Vypnút') (19). Tlačidlo aretácie páky nadstavca je teraz možné uvoľnit'.

Pílu vypnite tak, že uvoľníte vypínač ON/OFF (Zapnút/Vypnät').

5. PÍLENIE

ukazovatel' hladiny oleja (8). (Pozrite obr. N1) Olej doplňte, ked' je nízka hladina oleja. Dolievanie oleja do nádržky trvá približne 35 minút v závislosti od intenzity pílenia a počtu zastavení.

Počas pílenia pravidelne každých 10 minút kontrolujte napnutie ret'aze

(1) Do reťazovej píly vložte akumulátor.
(2) Skontrolujte, či rezaná časť kmeňa neleží na zemi. Tým zabránite kontaktu reťaze (1) so zemou a vedenie rezu naprieč kmeň.
Kontakt reťaze so žemou, ak je v chode, je nebezpečný a spôsobuje jeho otupenie.
(3) Na bezpečné uchopenie píly vždy používajte obe ruky. Hlavnú rukovát' držte vždy l'avou rukou a zadnú rukovát' (22) pravou rukouPílu držte pevne. Palec a prsty musia byt' ovinuté okolo rukováte píly. (Pozrite obr. N2)
(4) Skontrolujte, či máte pevný postoj. Chodidlá majte

(5) Až budete pripravený na prevedenie rezu, stlačte aretačné tlačidlo nadstavbovej páky (23) Týmto spôsobom pílu spustíte. Pílu vypnete uvoľnením stlačenia spúšte. Skôr než začnete rezat', skontrolujte, či píla beží na plné otáčky.
(6) Na začiatku rezania položte pomaly otáčajúcu sa reťaz na rezané drevo. Rezané drevo by malo byť, pokialť to bude možné, čo najbližšie k telu píly. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo klizaniu (bočný posun) píly.
(7) Pílu vedte s miernym prítlakom a nevyvíjajte na ñu nadmernú silu, nechajte pílu rezat' vlastným tempom. Motor by sa preťažil a mohlo by dôjst' k jeho spáleniu. Nastavením správnych otáčok bude práca prevedená lepšie a bezpečnejšie.
(8) Pílu vyt'ahujte zo zárezu pri plných otáčkach. Pílu zastavíte uvoľnením spínača On/Off (zap./vyp.) (19). Pred položením píly na zem skontrolujte, či sa ret'az úplne zastavila.
(9) Vyskúšajte si rezanie na kuse odpadových konárov na bezpečnom pracovnom mieste, kým nedosiahnete pohodlie pri práci, plynulý pohyb a stabilnú reznú rýchlost', plynulým pohybom a so stabilnou rýchlost'ou prevádzania rezu.

Bezpečnostné zariadenie zabraňujúce spätnému rázu píly.

Táto píla je vybavená reťazou s nízkym spätným rázom a tiež vodiacou lištou s redukciou spätného rázu. Obe tieto súčasti redukujú možný spätný ráz. K spätnému rázu však u tejto píly môže dôjst'.

Nasledujúce kroky pomôžu zníži riziko vzniku spätného nárazu.

• Ked' je píla v chode, držte ju oboma rukami. Pílu pevne uchopte. Palec a prsty musia spočívat' na rukováti.
• Na píle musia byť všetky bezpečnostné prvky na svojich miestach. Uistite sa, že správne fungujú.
• Nepret'ažujte sa, ani nerežte nad výškou ramien.
  • Vždy udržujte pevný postoj a rovnováhu.
• Udržujte postoj mierne po l'avej strane píly. Tak vaše telo nebude v priamej línii s rezom píly.
• Ked' je ret'az v pohybe, predná čast' vodiacej lišty sa nesmie ničoho dotýkat'.
• Nikdy sa nepokúšajte rezat' dva kmene zároveň. Vždy režte iba jeden kmeň.
• Prednú čast' vodiacej lišty nezabárajte ani nerobte boký rez (zabáranie do dreva prednou čast'ou vodiacej lišty).
• Dávajte pozor na posúvanie dreva a d'alšie sily, ktoré môžu ret'az zovriet'.
• Pri opätovnom vkladaní píly do predchádzajúceho rez budte mimoriadne opatrní.
• Používajte iba ret'az a vodiacu lištu (7) s nízkym spätným rázom dodanú s touto ret'azovou pilou.
• Pílu nepoužívajte, keď je reťaz tupá alebo uvoľnená. Reťaz udržujte ostrú a správne napnutú.

Obsluha tyčovej prerezávacej píly

Rezanie s popruhom na rameno (Pozrite obr. N2) Predlžovací nadstavec je dodávaný vrátane popruhu na rameno, ktorý poskytuje dodatočnú oporu pri zdvihu čelustí píly do vzduchu. Popruh na rameno zaveste za predlžovací nadstavec a omotajte okolo vášho ramena. Popruh na rameno môže tiež zmiernit' ráz, ktorý vznikne odskočením prerezávacej píly Reťazová píla po dokončení rezu.

1. Do ret'azovej píly vložte akumulátor.
2. Pred rezaním konárov vo vysokých výškach myslite na všetky pokyny popísané v predchádzajúcej časti "Odstránenie konárov", zvláštnu pozornosť ale venujte predpokladanej dráhe padajúceho konára.

VÝSTRAHA: Nestojte priamo pod rezaným konárom. Osoby nachádzajúce polízkosti držte v dostatočnej vzdialenosti. Máci s pílou nestojte na rebríku či inej bilnej podpore. S pílou nepracujte vosti káblov, elektrického aleboonneho vedenia. Od akéhokol'vek trického vedenia udržujte odstup 3 m. (ite obr. 01-04)

1. Na bezpečné uchopenie píly vždy používajte obe ruky. Pri práci s tyčovou prerezávacou pílou používajte iba určené oblasti úchopu rukoväte (Pozrite obr. O5). Pílu držte pevne. Palec a prsty musia byt' ovinuté okolo rukoväte píly.
2. Skontrolujte, či máte pevný postoj. Chodidlá majte rozkročené na šírku ramien. Rozložte svoju váhu rovnomerne na obe nohy.
3. Až budete pripravený na prevedenie rezu, stlačte aretačné tlačidlo nadstavbovej páky (23), potom úplne stlačte spínač Zap./Vyp. (19) (Pozrite obr. M). Týmto spôsobom pílu spustíte. Pílu vypnete uvoľnením stlačenia spúšte. Skôr než začnete rezat', skontrolujte, či píla beží na plné otáčky.
4. Na začiatku rezania položte pomaly otáčajúcu sa ret'az na rezané drevo. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo kízaniu (bočný posun) píly.
5. Pilu veďte s miernym prítlakom a nevyvíjajte na ňu nadmernú silu. Motor by sa preťažil a mohlo by dôjst’ k jeho spáleniu. Nastavením správnych otáčok bude práca prevedená lepšie a bezpečnejšie.
6. Pílu vyťahujte zo zárezu pri plných otáčkach. Pílu zastavíte uvoľnením spínača On/Off (zap./vyp.). Pred položením píly na zem skontrolujte, či sa ret'az úplne zastavila.

OREZÁVANIE STROMOV (ODVETVOVANIE)

VAROVANIE: Vyhnite sa spätnému rázu. Spätný ráz môže spôsobit' vážne zranenie alebo smrt'. Ako môžete zabránit' riziku spätného rázu nájdete v kapitole Spätný ráz.

VAROVANIE: Nepoužívajte tyčovú prerezávaciu pílu, ked' stojíte:

• na strome
• na rebríku alebo na inom nestabilnom povrchu
  • v akejkoľvek nepohodlnej polohe Môže dôjst' k strate kontroly nad tyčovou prerezávacou pílou a tým k vzniku vážneho zranenia.
  VAROVANIE: S tyčovou prerezávacou pílou

nepracujte, ak máte ruky v polohe nad ramenami.

UPOZORNENIE: Ak okolité podmienky presahujú vaše schopnosti, vyhl'adajte odbornú pomoc.

Rezanie stromov je proces odrezávania konárov zo živého stromu. Skontrolujte, či máte pevný postoj. Chodidlá majte rozkročené na šírku ramien. Rozložte svoju váhu rovnomerne na obe nohy.

Pri rezaní stromov postupujte podľa nižšie uvedených pokynov.

1. Najprv odrežte šest' palcov od kufra na spodnej strane končatiny. Na tento rez použite hornú čast' vodiacej lišty. Odrežte 1/3 priemeru konára (Pozrite obr. O6).
2. Odstráňte končatiny dva až štyri palce. Vykonajte druhý rez z hornej strany konára. Pokračujte v reze, kým celý konár neodrežete.
3. Tretí rez vykonajte čo najbližšie ku kmeňu stromu zo spodnej strany konára. Na tento rez použite hornú časť vodiacej lišty. Odrežte 1/3 priemeru konára.
4. Vykonajte štvrtý rez priamo nad tretím rezom. Dokončíte vedenie tretieho rezu. Tým sa úplne odstráni konár.

ÚDRŽBA PÍLY

Dodržujte pokyny na údržbu uvedené v tomto návode. Správne čistenie a údržba reťaze píly a vodiacej lišty, a tiež celej píly, môžu znížit’ šance na vznik spätného rázu. Týmto spôsobom predlížite prevádzkovú životnosť vašej píly.

PÓZNÁMKA: Dokonca aj pri použití píly so správne nabrúsenou reťazou sa môže po každom nabrúsení zvýšiť riziko spätného rázu.

ÚDRŽBA A SKLADOVANIE PÍLNEJ PÍLY

1. V nasledujúcich prípadoch vyberte z píly batériu:

2. Ak sa píla nepoužíva.

3. Pred presunom z jedného miesta na druhé
   • Pred vykonávaním údržby.

4. Pred výmenou príslušenstva alebo doplnkov, ako sú ret'az píly a vodiaca lišta.

5. Pred každým použitím a po ňom skontrolujte pólovú pílu. Pílu dôkladne skontrolujte, či nedošlo k poškodeniu ochranného krytu alebo iného dielu. Skontrolujte, či nedošlo k akémukol'vek poškodeniu, ktoré by mohlo ovplyvnit' bezpečnosť obsluhy alebo prevádzku píly. Skontrolujte, či nedošlo k vychýleniu alebo rozpojeniu pohyblivých častí píly. Skontrolujte, či nedošlo k zlomeniu alebo poškodeniu niektorých dielov. Ret'azovú pílu nepoužívajte, ak má poškodenie vplyv na bezpečnosť alebo prevádzku. Poškodenie nechajte opravit' v autorizovanom servisnom stredisku. Miesta autorizovaných servisných stredísk nájdete na internetovej stránke www.worx.com.

6. Pilovú pílu starostlivo udržiavajte.

7. Nikdy pílu nevystavujte na daždi.

- Dbajte na to, aby bola ret'az píly stále ostrá, čistá a namazaná, čím bude zaručená lepšia a bezpečnejšia prevádzka.

- Dbajte na to, aby boli všetky skrutky a matice riadne utiahnuté.

1. Pri vykonávaní servisu vždy používajte iba originálne náhradné diely.

2. Ak pílu nepoužívate, vždy ju uskladňujte.

3. Na vysokom alebo uzamykatel'nom mieste, mimo dosahu detí.
   • Na suchom mieste.
   • S nasadenou lištou a krytom na pílu (3)

Údržba vodiacej lišty

Pre maximálnu životnosť vodiacej lišty je odporučená nasledujúca údržba.

Nosné kol'ajnice vodiacej lišty, ktoré nesú ret'az, by mali byt' vyčistené pred uskladnením pily alebo ak sú ret'az alebo vodiace lišty zanesené nečistotou.

Koľajnice by sa mali vyčistit' po každom zosadení ret'aze.

Situácie, ktoré vyžadujú údržbu ret'aze a vodiacej lišty.

1. Odstráňte kryt na reťaz a potom vodiacu lištu a reťaz. (pozri kapitola ZOSTAVENIE)
   2.kol'ajníc vodiacej lišty odstráňte nečistoty pomocou drôtenej kefy, skrutkovača alebo podobného vhodného náradia. (Pozrite obr. P)
2. Skontrolujte, či ste dôkladne očistili miesta s nánosmi maziva.

Podmienky, ktoré vyžadujú vykonanie údržby ret'az (1) a vodiacej lišty (7):

- Rezy na jednej strane alebo pod uhlom.

- Píla bola pri reze tlačená silou.

- Nedostatočný prívod oleja do lišty a ret'aze.

Po každom nabrúsení reťaze skontrolujte stav vodiacej lišty. Opotrebovaná lišta spôsobuje poškodenie reťaze a rezanie tak bude obtiažne.

Po každom použití pílu odpojte od zdroja napájania, z vodiacej lišty a z otvoru reťazového kolesa odstráňte všetky nánosy pilín.

Vymeňte vodiacu lištu, ak je drážka opotrebovaná, vodiaca lišta je ohnutá alebo prasknutá, alebo ak sa vyskytne nadmerné zahrievanie alebo štiepenie kol'ajníc. Ak je nutná výmena, používajte iba vodiace lišty špecifikované pre vašu

pílu v zozname náhradných dielov alebo na štítku vašej reťazovej píly.

Výmena pílovej retaze/výmena a obrátenie čepele

Vymeňte reťaz píly, ak sú zuby reťaze príliš opotrebované alebo ak dôjde k prasknutiu reťaze. Používajte iba remeň, ktorý je uvedený v tomto návode.

Opotrebovaná alebo poškodená vodiaca lišta spôsobí poškodenie reťaze píly a rezanie bude omnoho náročnejšie.

Potom napínaciu západku založte na novú lištu (27) a utiahnite skrutku otáčaním doprava. Vyčnievajúca časť západky (a) musí zapadat do otvoru v lište. (Pozrite obr. Q)

Ostrenie pílovej ret'aze

VÝSTRAHA:

Pred vykonávaním servisu vyberte z píly batériu. Mohlo by dôjst' k úrazu elektrickým prúdom alebo pri kontakte s pohybujúcou sa ret'azou k t'ažkému či smrtelnému zraneniu.

Rezné hroty na ret'azi sú ostré. Pri manipulácii s ret'azou používajte ochranné rukavice.

Dbajte na to, aby bola reťaz píly stále ostrá. Vaša píla bude rezat’ rýchlejšie a bezpečnejšie. Tupá reťaz píly bude spôsobovat’ zbytočne vel’ké opotrebovanie hnacieho reťazového kolesa, vodiacej lišty, reťaze píly a motora.

Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

Odstraňovanie problémov

V prípade, že Vaše ručné elektrické náradie nefunguje bezchybne, v nasledujúcej tabulke máte zobrazené symptómy jednotlivých porúch, ich možné príčiny a opatrenia na ich odstránenie. Ak nebudete vediet' identifikovať problém a odstránit' vzniknutú poruchu, obráťte sa na svoju autorizovanú servisnú opravovňu.

VÝSTRAHA: Predtým, ako začnete hl’adať poruchu, ručné elektrické Nadie vypnite a vyberte z neho akumulátor.

Symptom Možné príčiny Možné riešenie
Barovú pílu nie je možné ovládat' Vybitá batériaPoškodená poistka		Nabite batériuVymeňte poistku
Rod videl prerušovanú prevádzku PrehriatiePriliš vysoký prítlak pri rezaní.Uvolnený spoj.Uvolnený niektorý interný kontakt.Porucha vypínača.		Pílu položte na chladné, vetrané miesto, aby mohla vychladnút.Pri rezaní na pílu priliš netlačte.Vyhľadajte autorizovanú ser-visnú opravovňu 1-866-354-WORX (9679).
Pílová reťaz je suchá V olejovej nádržke niet oleja.Odvzdušňovanie uzáveru olejovej nádržky je upchaté.Výtokový kanálik oleja je upchatý.		Doplnit' olej.Vyčistiť uzáver olejovej nádržky.Prečistiť výtokový kanálik oleja.
Reťaz/vodiaca lišta sú horúce V olejovej nádržke niet oleja.Odvzdušňovanie uzáveru olejovej nádržky je upchaté.Výtokový kanálik oleja je upchatý.Napnutie reťaze je príliš veľké.Ret’az je tupá.		Doplnit' olej.Vyčistiť uzáver olejovej nádržky.Prečistiť výtokový kanálik oleja.Nastavit' napnutie reťaze.Nabrúsít' ret’az, alebo ju nahradiť novou.
Extrémne trhanie, vibrácie, píl nie sú správne	Napnutie reťaze je príliš slabé.Ret’az je tupá.Ret’az je opotrebovaná.Zuby pílovej reťaze majú nesprávny smer.	Nastavit' napnutie reťaze.Nabrúsít' ret’az, alebo ju nahradiť novou.Ret’az vymenit'.Pílovú ret’az premontovať tak, aby mali zuby korektný smer.

VYHLÁSENIE O ZHODE

MY,

POSITEC GERMANY GMBH

GRÜNER WEG 10, 50825 COLOGNE, GERMANY

Vyhlasujeme, že tento výrobok

strojového zariadenia, predstavitel'a pólovej píly)

Funkcie Rezanie vysokých konárov

Zodpovedá nasledujúcim smerniciam:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC v novelizácii

2005/88/EC

Poverený úradný orgán

Názov: Interrek Deutschland GmbH (úradná

vyhláška 0905)

- Meraný akustický výkon 89.7 dB(A)

spíňa posudzované normy:

EN 60745-1, EN ISO 11680-1, EN ISO 3744, EN

55014-1, EN 55014-2

Osoba oprávnená za zostavenie technického súboru:

Názov: Marcel Filz

Adresa: Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2019/9/26

Allen Ding

Zástupca vrchnej konštrukčnej kancelárie,

Testovanie & Certifikácia

Positec Technology (China) Co., Ltd

Vrednotena raven zvočnega tlaka
