Márka	Worx
Modell	WG349E.9
Terméktípus	Akkumulátoros teleszkópos rúdfűrész
Tápellátás	Lítium-ion akkumulátor 20 V max (18 V névleges)
Vezetőléc hossza	20 cm (8 hüvelyk)
Vágási hossz	18 cm (7 hüvelyk)
Vágási sebesség	5,0 m/s
Olajtartály kapacitása	80 ml
Lánc emelkedés	3/8" (0,95 cm)
Lánc vastagsága (mérőszám)	1,1 mm (0,043")
Szemek száma	33
Súly (rúddal és lánccal)	3,3 kg
Teljes elérés	3,6 m
Nyél hossza (összehúzva/kinyújtva)	1,8 m - 2,3 m
Fűrészfej forgatási szögei	0°, 15°, 30° (3 pozíció)
Hátsó fogantyú forgatása	180°
Akkumulátor típusa	WA3551 (20 V, Li-ion)
Töltési idő	1 óra
Hangnyomásszint (LpA)	79,07 dB(A)
Hangteljesítményszint (LwA)	89,7 dB(A)
Rezgés (ah)	1,83 m/s² (bizonytalanság K=1,5 m/s²)
Kenés	Automatikus (biológiailag lebomló olaj ISO VG32)
Visszarúgás elleni védelem	Biztonsági lánc és visszarúgásgátló vezető
Tartozékok	WA3551 akkumulátor, WA3880 töltő, vállpánt, rúd- és lánctok, WA0307 fej rögzítés

Gyakran ismételt kérdések - WG349E.9 WORX

Hogyan kell megfeszíteni a fűrész láncát?

Minden beállítás előtt vegye ki az akkumulátort. Forgassa a láncfeszítő gombot (2) az óramutató járásával megegyező irányba, amíg a lánc a vezető közepénél körülbelül a hajtószem mélységének felével felemelhető. Az új lánc megnyúlik, ezért rendszeresen ellenőrizze.

Milyen olajat használjak a lánc kenéséhez?

Kizárólag ISO VG32 osztályú, biológiailag lebomló tapadó olajat használjon. Soha ne használjon újrahasznosított vagy használt olajat. Töltse fel a tartályt (80 ml) minden használat előtt, és rendszeresen ellenőrizze a szintet.

Hogyan kell összeszerelni a vezetőt és a láncot?

Helyezze a láncot a vezető hornyába a forgásirányt betartva. Akassza be a szemeket a lánckerék köré, és illessze a rúdcsavart a vezető hornyába. Tegye vissza a fedelet, és húzza meg a feszítőgombot. Ellenőrizze, hogy a lánc szabadon forog-e, gyűrődés nélkül.

Milyen akkumulátort használhatok ehhez a fűrészhez?

Kizárólag a mellékelt vagy ajánlott Worx WA3551 (20 V max, Li-ion) akkumulátort használja. Soha ne használjon más akkumulátort, mert az károsíthatja a készüléket vagy tüzet okozhat.

Hogyan állítsam be a fűrészfej szögét?

Nyomja meg egyszerre a fűrészfej beállító gombjait (5), és forgassa el a fejet a három pozíció (0°, 15° vagy 30°) közül választva. Engedje el a gombokat a rögzítéshez. Győződjön meg róla, hogy a fej használat előtt megfelelően rögzítve van.

Melyek az alapvető biztonsági óvintézkedések?

Mindig viseljen védőfelszerelést (szem, fül, kesztyű, cipő). Tartson legalább 3 méter távolságot a villanyvezetékektől. Soha ne vágjon a vállmagassága felett vagy létrán. Tartsa a fűrészt két kézzel, és használja a vállpántot magas ágakhoz.

Hogyan kell tisztítani és karbantartani a fűrészt?

Minden karbantartás előtt vegye ki az akkumulátort. Tisztítsa meg a vezető síneit fémkefével, ellenőrizze az olajcsatornákat. Élezze vagy cserélje ki a láncot, ha az tompa. Tárolja a fűrészt száraz helyen, a láncvédővel a helyén.

Mit tegyek, ha a fűrész nem indul?

Ellenőrizze, hogy az akkumulátor fel van töltve és megfelelően be van helyezve. Győződjön meg róla, hogy a nyélhosszabbítás reteszelőgombja (23) be van nyomva a be-/kikapcsoló megnyomása előtt. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a Worx vevőszolgálattal.

Hogyan kell használni és beállítani a vállpántot?

Akassza a vállpántot a nyél kampóira. A pozíció beállításához lazítsa meg a reteszelőgombot, mozgassa a kívánt helyre, majd húzza meg. A vállpánt segít jobban egyensúlyozni a fűrészt és csillapítja az ütéseket vágás közben.

Mik a rosszul feszített lánc tünetei?

A túl laza lánc leugorhat a vezetőről, növelheti a visszarúgás kockázatát és idő előtti kopást okozhat. Ellenőrizze a feszességet 10 percenként vágás közben: a láncnak körülbelül a szem mélységének feléig kell felemelhetőnek lennie a vezető közepénél.

HASZNÁLATI ÚTMUTATÓ WG349E.9 WORX

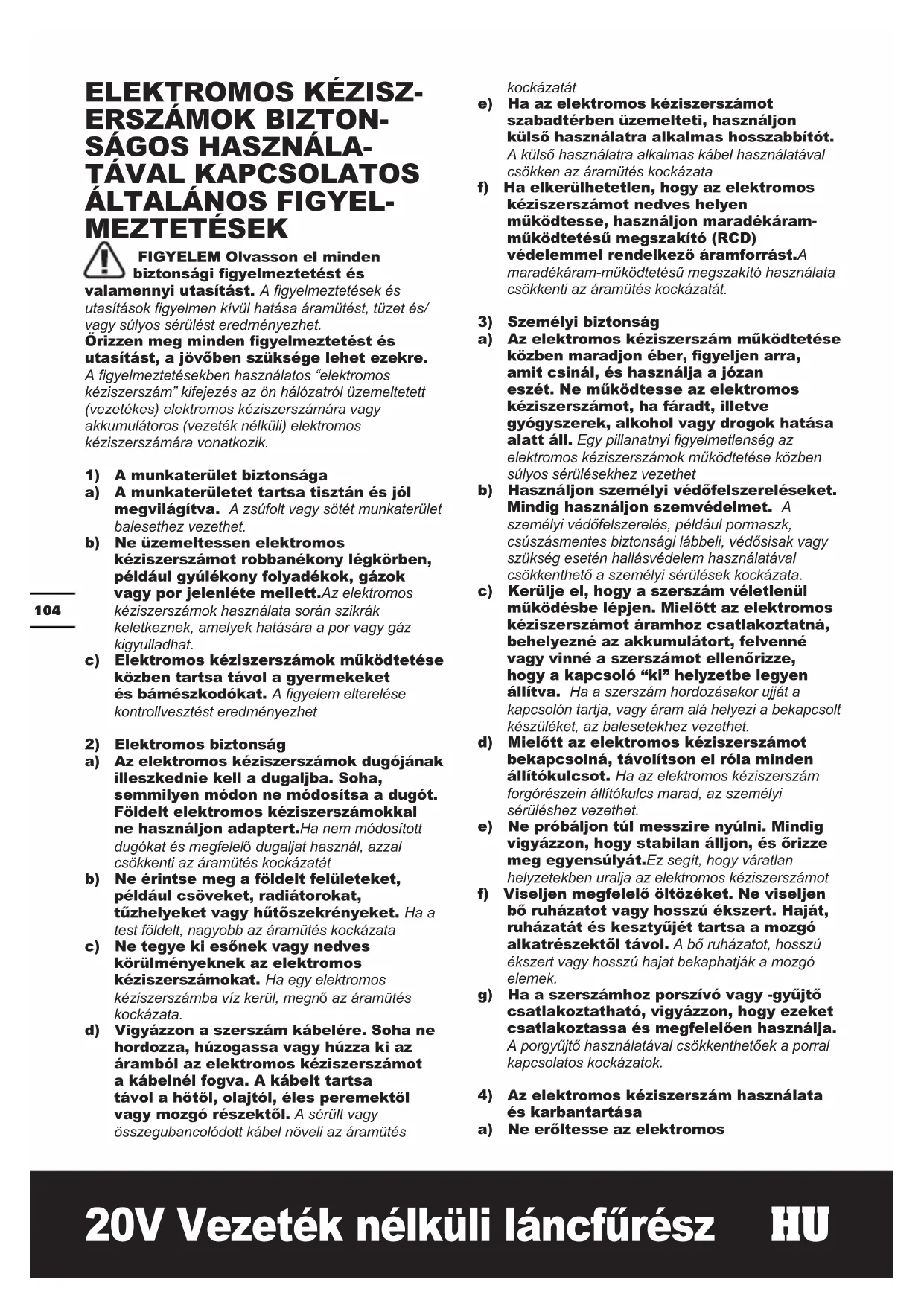

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és

valamennyi utasítást. A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tűzet és/vagy súlyos sérülést eredményezhet.

Órizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A figyelmeztetésekben használatos “elektromos kéziszerszám” kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

1) A munkaterület biztonsága
a) A munkaterületet tartsa tisztán és jól megvilágítva. A zsúfolt vagy sötét munkaterület balesethez vezethet.
b) Ne üzemeltessen elektromos kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.
c) Elektromos kéziszerszámok működtetése közben tartsa távol a gyermekeket és bámészkodókat. A figyelem elterelése kontrollvesztést eredményezhet

2) Elektromos biztonság
a) Az elektromos kéziszerszámok dugójának illeszkednie kell a dugaljba. Soha, semmilyen módon ne módosítsa a dugót. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha nem módosított dugókat és megfelelő dugaljat használ, azzal csökkenti az áramütés kockázatát
b) Ne érintse meg a földelt felületeket, például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a test földelt, nagyobb az áramütés kockázata
c) Ne tegye ki esőnek vagy nedves körülményeknek az elektromos kéziszerszámokat. Ha egy elektromos kéziszerszámba viz kerül, megnő az áramütés kockázata.
d) Vigyázzon a szerszám kábelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés

kockázatát
e) Ha az elektromos kéziszerszámot szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső használatra alkalmas kábel használatával csökken az áramütés kockázata
f) Ha elkerülhetetlen, hogy az elektromos kéziszerszámot nedves helyen működtesse, használjon maradékáramműködtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Az elektromos kéziszerszám működtetése közben maradjon éber, figyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot, ha fáradt, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet

b) Használjon személyi védőfelszereléseket. Mindig használjon szemvédelmet. A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.

c) Kerülje el, hogy a szerszám véletlenül működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felvenné vagy vinné a szerszámot ellenőrizze, hogy a kapcsoló “ki” helyzetbe legyen állítva. Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.

d) Mielőtt az elektromos kéziszerszámot bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.

e) Ne próbáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát.Ez segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot

f) Viseljen megfelelő öltözéket. Ne viseljen bő ruházatot vagy hosszú ékszert. Haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektöl távol. A bő ruházatot, hosszú ékszert vagy hosszú hajat bekaphatják a mozgó elemek.

g) Ha a szerszámhoz porszívó vagy -gyűjtő csatlakoztatható, vigyázzon, hogy ezeket csatlakoztassa és megfelelően használja. A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.

4) Az elektromos kéziszerszám használata és karbantartása

a) Ne eröltesse az elektromos

kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon.

Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.

b) Ne használja az elektromos kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.

c) Mielött a szerszámot beállítaná, tartozékot cserélne, illetve tároláskor húzza ki a dugót az áramforrásból, és/ vagy vegye ki az akkumulátort az elektromos kéziszerszámból. Ezekkel a megelőző biztonsági intézkedésekel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.

d) Az elektromos kéziszerszámokat használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.

e) Tartsa karban az elektromos kéziszerszámokat. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak

f) A vágószerszámokat tartsa tisztán, és figyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak

g) Az elektromos kéziszerszámot, a kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet

5) Az akkumulátoros kéziszerszám használata és karbantartása

a) Csak a gyártó által javasolt töltővel töltse fel. Ha egy adott akkumulátorhoz megfelelő töltöt másik akkumulátorral használ, az tűzveszélyes lehet.

b) Az elektromos kéziszerszámokat csak a kijelölt akkumulátorokkal használja. Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.

c) Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az

akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes

d) Nem megfelelő körülmények között az akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat

6) Szerviz

a) Az elektromos kéziszerszámot csak képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos kéziszerszám biztonságos működését.

RÚDFÜRÉSZ BIZTONSÁGI FIGYELMEZTETÉS

1. Tartsa a rúdfűrészt megfelelő távolságban a légvezetéktől.
2. Kérjük, vegye figyelembe a kezelési helyzet veszélyét, valamint annak esélyét, hogy leeső ágak vagy dudorok a földre ütközhetnek, és a kezelőt a földre ütközés után az eső ágak vagy az ütköző ágak sújthatják. Törölje az ágakat az egyes szakaszokból.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktól, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tüzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bö vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és

száraz maradjon.

h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
j) Használaton kívül ne hagyja töltön az akkumulátort.
k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
I) Az akkumulátor szobahőmérsékleten (20 °C ± 5 °C) használva nyújtja a legjobb teljesítményt
m) Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el egymástól.
n) Csak a WORX által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.
o) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
p) Az akkumulátor gyermekektől távol tartandó.
q) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
s) Ártalmatlanításnál megfelelően járjon el.
t) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
u) Az akkucsomag csomagolását csak közvetlenül a használat előtt távolítsa el.
v) Figyeljen az akkun látható (+) és minusz (−) polaritású jelzésekre az akku előírt használata érdekében.

TARTSA MEG EZEKET AZ UTASÍTÁSOKAT

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat.
	FIGYELMEZTETÉS
	Viseljen fülvédőt
	Viseljen szemvédőt
	Viseljen védősisakot
	Viseljen védőkesztyűt
	Viseljen védőlábbelit
	Ne tegye ki nedvességnek
	A fej feletti elektromos vezetékekre utaló figyelmeztetés
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	Ne dobja tűzbe.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	Nyit
	Zár

AZ ALKATRÉSZEK LISTÁJA

1. FÜRÉSZLÁNC
2. LÁNCFESZÍTŐ BÜTYÖK
3. LÁNCBURKOLAT
4. A FÜRÉSZFEJ BEÁLLÍTÓ GOMBJA
5. A FÜRÉSZFEJ RÖGZÍTŐ GOMBOK
6. OLAJTARTÁLY KUPAKJA
7. VEZETŐSÍN
8. OLAJSZINTMUTATÓ ABLAK
9. LÁNCKERÉK
10. LÁNCFORGÁSIRÁNY JELZÉSE
11. VEZETÓSÍNT POZÍCIONÁLÓ FÜLEK
12. RÖGZÍTŐCSAVAR
13. VEZETÓSÍN BEFOGÓJA
14. KÖRMÖS ÜTKÖZÖ
15. OLAJFÚVÓKA
16. RÚD ÉS LÁNC HÜVELY
17. RÚDFÜRÉSZ ÖSSZESZERELŐ RÚD
18. BELSŐ RÚD SZORÍTÓ RÚD
19. KI-/BEKAPCSOLÓ GOMB
20. AKKUMULÁTOR *
21. AKKUMULÁTORKIOLDÓ GOMB *
22. HÁTSÓ KAR
23. HOSSZABBÍTÓELEM ZÁRGOMBJA
24. HOSSZABBÍTÓELEM ROTÁCIÓS GOMBJA
25. VÁLLPÁNT HURKOK
26. VÁLLSZÍJ
27. VEZETŐSÍNT RÖGZÍTŐ FÉMLAP (LÁSD A. ÁBRA)

MÜSZAKI ADATOK

Típus WG349E WG349E.9 (3 - a gép, azaz a hosszabbító rudas fűrész rendeltetése)

	WG349E WG349E.9
Feszültseg 20V Max.**
Vezetősín hosszúsága 20cm
Vezetősín hosszúsága 18cm
Láncsebesség 5.0m/s
Olajtartály kapacitása 80ml
Osztásköz 0.95cm(3/8")
Láncszemek száma 33
Lánc mérősablon 1.1mm(0.043")
Elfogadott láncok típusai	Trilink Huihuang: CL14333XJinfeng Garden Tools: 90X-33
Elfogadott megvezető sínek típusai	Trilink Huihuang: N1430833-1041TLJinfeng Garden Tools: ES084SDEA041(A)
Töltési idő 1óra /
Súly (lánccal és vezetősínnal együtt) 3.7kg 3.3kg
Teljes elérhető távolság	3.6m
Készülék hossza	1.8m és 2.3m között (teljesen kiengedve)
A fűrészfej forgásszöge	00, 150, 300 (3 pozíció)
Markolat elforgatási szöge	180 fok összesen

** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.

TARTOZÉKOK

	WG349E	WG349E.9
Töltőkészülék (WA3880)	1	/
Akkumulátor (WA3551)	1	/
Vállszíj	1	1
Rúd & lánc hüvely	1	1
Pole fűrészfejet mellékletet (WA0307)	1	1

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint L

$$ _ {\mathrm{pA}} = 7 9. 0 7 \mathrm{dB(A)} $$

$$ K _ {P A} = 3 \mathrm{dB(A)} $$

A-súlyozású hangerő L

$$ _ {w A} = 8 9. 7 \mathrm{dB(A)} $$

$$ { } ^ { w } K _ { P A } = 3 \mathrm{~dB(A)} $$

Viseljen fülvédöt.

REZGÉSÉRTÉKEK

Az EN ISO 11680-1 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő:

Rezgéskibocsátás: ah = 1.83 m/s²

Bizonytalanság K = 1.5 m/s²

A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható.

FIGYELMEZTETÉS: Az elektromos kéziszerszám

használata során a rezgéskibocsátás eltérhet a

fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:

Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon.

A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELMEZTETÉS:A pontosság érdekében az expozíciós szint becsült értékéhez a valós

használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

RENDELTETÉS

A rúdfűrészek fák, fatörzsek, ágak, fagerendák, deszkák és mások fűrészelésére szolgálnak. Fűrészelhető gabonafélékre vagy gabonafélékre. Ez a termék nem alkalmas ásványi anyagok fűrészelésére.

ÖSSZESZERELÉS

FIGYELMEZTETÉS!A gép teljes összerelése előtt ne helyezze be az csomagot.

A fűrészlánc kezelésekor mindig viseljen védőkesztyűt.

A LÁNC ÉS A LÁNCVEZETŐ SÍN ÖSSZESZERELÉSE

1. Óvatosan csomagolja ki az alkatrészeket.

2. Helyezze a láncot szilárd, egyenletes felületre.

3. Eredeti WORX vagy a megvezető sínhez ajánlott láncokat használjon.

4. Csúsztassa a láncot (1) a vezetősín hornyába (7). Gondoskodjon a lánc megfelelő haladási irányáról a megvezető sín piktogramjával való összehasonlítás vagy a láncfűrész burkolatán levő, és a lánc irányát jelző piktogram (10) megtekintése révén. Győződjön meg róla, hogy a sínfeszítő fémlemez (27) kifelé néz. (Lásd A. ábra)

5. Illessze a láncot a lánckerékre (9) úgy, helyezze be a két vezetőrúd-pozicionáló darabot (11) a rögzített rúdcsavaron (12) és a vezetőrudazat-alátétet (13) a vezetőrúd (7) nyílásának kulcshoronyjába. (Lásd B1, B2. ábra)

6. Ellenőrizze, hogy minden alkatrész megfelelően helyezkedik-e el. Győződjön meg arról, hogy a lánc meghajtó szemei tökéletesen helyezkednek a lánckerék fogain (Lásd C1. ábra). Kerülje el a C2 ábrán látható torlódást. Ha a lánc torlódik, igazítsa meg a láncot a torlódási pontnál.

MEGJEGYZÉS: A láncnak torlódás- és akadálymentesen kell szaladnia a sínen..

1. Helyezze fel a láncvédő burkolatot (3) és rögzítse a burkolatot a láncfeszítő bütyök (2) óramutatók járásával megegyező irányba történő elforgatásával. (Lásd D. ábra)

FIGYELMEZTETÉS: A lánc még nem feszes. A lánc megfeszítésének folyamatát a „Lánc megfeszítése” című letben leírtaknak megfelelően kell ezni. A lánc megfelelő feszességét en ellenőrizni kell.

A FÜRÉSZLÁNC MEGFESZÍTÉSE (Lásd E. ábra) MEGJEGYZÉS: Az új fűrészláncok hajlamosak a megnyúlasra. Az első használat során gyakran ellenőrizze a lánc feszességét, és feszítse a láncot (1), ha az meglazul a vezetősín (7) körül.

FIGYELMEZTETÉS:

- Távolítsa el a kéziszerszám akkumulátorát, mielőtt beállítaná a fűrészlánc feszülését.

- A lánc vágóéle éles. Használjon védőkesztyűt a lánc kezelése során. - Mindig ügyeljen a megfelelő láncfeszességre. A meglazult lánc növeli a visszarúgás kockázatát. A meglazult lánc kiugorhat a vezetősín hornyából. Ez a kezelő sérüléséhez vagy a lánc károsodásához vezethet. A meglazult lánc következtében a lánc, a sín és a lánckerék jelentős kopásnak indul.

1. Helyezze a láncfűrészt erre alkalmas, sík felületre.

2. Forgassa a láncfeszítő bütyköt (2) az óramutatók járásával megegyező irányba, amíg az teljesen megszorul.

MEGJEGYZÉS:Csavarja a rögzítőgombot/láncfeszesség-állító gombot (2) az óra járásával megegyező irányba. A megfelelő láncfeszesség automatikusan kialakul. A racsnis szerkezetnek köszönhetően a lánc feszessége elméletileg állandó marad.

1. Alaposan ellenőrizze a láncfeszítő bütyök által automatikusan beállított láncfeszességet. A láncfeszesség csak akkor tekinthető megfelelőnek, ha a megvezető sín (1) közepe táján a lánchajtó fog magasságának a feléig fel lehet emelni a láncot (7). Ezt a müveletet letett géppel és egy kézzel kell végrehajtani, hogy a felemelt láncra a gép súlya is hasson. (Lásd E. ábrá)

MEGJEGYZÉS: A lánc (1) feszessége akkor tekinthető megfelelőnek, ha azt fel lehet emelni a megvezető sínról (7), de a lánchajtó fog nem ugrik ki a megvezető sínből (7).

MEGJEGYZÉS: Vágás közben a lánc (1) nyúlik és elveszti a beállított feszességét. Ha a lánc lazává vált, teljesen csavarja ki a lácfeszítő bütyköt (2) vagy forgassa el azt három teljes fordulattal az óramutatók járásával ellentétes irányba. Ezt követően ismét húzza meg a láncfeszítő bütyköt (2), majd állítsa vissza a megfelelő láncfeszességet a fenti 1-4 lépés megismétlésével.

A HOSSZABBÍTÓ RÚD FELSZERELÉSE A GÉPRE (Lásd F1. ábra)

Lépés 1: Mint az F1 ábra mutatja, lazítsa meg a rúdfűrész szerelvényrúdját (17). Igazítsa a gépet és illessze be a hosszabbító rúdba.

Lépés 2: Nyomja meg a rúdfűrész szerelési kart és húzza meg a hosszabbító rúdot a géphez.

MEGJ.: Használat előtt győződjön meg arról, hogy a hosszabbító rúd biztosan berögzült a helyére.

A HOSSZABBÍTÓ RÚD LESZERELÉSE A GÉPRÓL (Lásd F2. ábra)

Lépés 1: Ahogy az ábrán látható, oldja ki a rúdfűrész összeszerelő rúdját (17).

Lépés 2: A két fűrészfej-rögzítő gomb (5) egyidejű megnyomásakor a fűrész elcsúszik, hogy leválasztják a hosszabbító rúdot a fűrészről.

A rúdhossz beállítása (Lásd G. ábra)

A magassági ágvágó fűrész olyan teleszkópikus rúddal rendelkezik, amely a teljesen összenyomott 1.8 m-es hosszról maximum 2.3 m-es hosszra húzható ki (állítási határok).

A rúd belső befogómagasságát (18) arra használják, hogy a rúd bármilyen meghosszabbított hosszúságához rögzüljön.

1. Ha a rudat nagyobb hosszra akarja állítani, lazítsa meg a belső rudazat rögzítő kart (18) a G ábra szerint. A karocska meglazítása után a rúd szabadon csúszik.
2. Húzza ki a rúd belső szakaszát a kívánt hosszúságra.

Megj.: a rudat csak arra a minimális hosszra húzza ki, amely a levágni szánt ág eléréséhez szükséges.

1. A rudat a rögzítő kar G ábrán látható módon való meghúzásával lehet rögzíteni a kívánt helyzetbe.

CSATLAKZATATÁSA ÉS BEÁLLÍTÁSA A VÁLLPÁNT (Lásd H1, H2. ábra)

Rögzítse a vállszíjat a horgon a rúdon a mellékelt karabinerhoroggal, a H1 ábra szerint. A vállszíj helyzetének beállításához fordítsa el az óramutató járásával ellentétes irányban, hogy elengedje a rögzítögombot. Vigye a kívánt helyre. Az ábrán látható módon húzza meg a rögzítögombot az óramutató járásával megegyező irányban a rögzítéshez.

A FÜRÉSZFEJ-SZÖG BEÁLLÍTÁSA (Lásd I1, I2. ábra)

A fűrészfej elforgatható különféle 0°, 15° és 30°vágási szögekkel. (Lásd I1. ábra)

1. Ezzel egyidejűleg nyomja meg a fűrészfej beállító gombjait mindkét oldalon, hogy a pólusfűrész fejét a kívánt vágási szögbe forgassa. (Lásd I2 ábra)
2. Amikor a rúdfűrész fejét a kívánt szögbe állítja, engedje el a gombot.

MEGJEGYZÉS: A rúdfűrész nem megfelelő rögzítése személyi sérüléseket és / vagy anyagi károkat okozhat.

FIGYELMEZTETÉS! Mindig ügyeljen arra, hogy a rúdfürész feje biztonságosan rögzítve legyen! Ne használja a

rúdfűrészt, ha a fej bármilyen más helyzetben van vagy nincs rögzítve!

A HÁTSÓ FOGANTYU BEÁLLÍTÁSA (Lásd J. ábra)

A kinyitáshoz nyomja meg a hosszabbító kart elforgató gombot előre. Fogja meg a hátsó fogantyút, és forgassa el a legkényelmesebb és kiegyensúlyozottabb helyzetbe. Engedje el a hosszabbító kart elforgató gombot a hátsó fogantyú rögzítéséhez.

FIGYELMEZTETÉS: Folytassa a fogantyút a kívánt helyzetbe, mielőtt folytatná. A fürész működtetésekor ne forgassa el a

fogantyút.

KENÉS

FONTOS: Vásárláskor a láncfűrészben nincs olaj. Használat előtt minden képpen olajat kell tölteni bele. A

láncfűrészt soha ne működtesse lánckenő olaj nélkül vagy üres olajtartállyal, hiszen ez a gép nagymértékű károsodását okozhatja. MEGJEGYZÉS:A lánc élettartama és a vágáskapacitás az optimális kenéstől függ. Ennek következtében a lánc olajozása működés közben automatikusan történik.

AZ OLAJTARTÁLY FELTÖLTÉSE (LÁSD K. ÁBRA)

FIGYELMEZTETÉS: Az olajtartály feltöltése előtt távolítsa el az akkucsomagot!

1. Helyezze a láncfűrészt (6) bármilyen alkalmas felületre.
2. Tisztítsa meg az olajtöltőnyílás kupakja körüli területet egy tiszta ronggyal, majd csavarja le a kupakot.
3. Adjon hozzá olajat és láncolajat (nem tartozék), amíg a tartály megtelik.
4. Vigyázzon, nehogy por vagy törmelék kerüljön a tartályba. Helyezze vissza az olajtartály kupakját (6), majd csavarja vissza az óramutatók járásával megegyező irányba forgatva.

FONTOS: Az olajtartály szellőzését kis szellőzőcsatornák segítik, melyek az olajtöltő nyílás kupakja és az olajszűrő t helyezkednek el; a szivárgás lőzése érdekében a gépet használaton mindig vízszintes pozícióban (az olajtöltő kupakjával (6) felfelé) tegye le.

A láncfűrész károsodásának megelőzése érdekében fontos, hogy ön mindig a gyártó által ajánlott kenőolajat használjon (Grade: ISO VG32). Ezt az olajat a láncfűrész beszerzési helyén vagy egy helyi kisgép üzletben lehet beszerezni. Amennyiben nem a gyártó által ajánlott kenőolajat használ, a garancia érvényét veszti. Ne nyelje le. Ha lenyelte, azonnal hívjon orvost. Gyerekektől elzárva tartandó. Hőforrástól vagy nyílt lángtól távol tárolandó.

Az olajozó automatika ellenőrzése

Az automatikus lánc kenés működését Ön is ellenőrizheti, ehhez kapcsolja be a fűrészt (7) és tartsa azt a csúcsával a talajra fektetett papír vagy karton felé. Ha ekkor egy növekvő olajnyom figyelhető meg, az olajozó automatika kifogástalanul működik. Amennyiben nem jelenik meg olajminta, holott az olajtank tele van, vegye fel a kapcsolatot a WORX ügyfélszolgálati munkatársával vagy a WORX által jóváhagyott szervizképviselővel.

Vigyázat: Ne érintse meg a lánccal a talajt és tartson be egy elegendő, kb. 3.6 m-es távolságot.

MÜKÖDÉS

1. A VEZETÉK NÉLKÜLI ESZKÖZ HASZNÁLATA ELÖTT

FIGYELMEZTETÉS! A töltöt és az akkumulátort kifejezetten egymáshoz tervezték, ezért ne próbálkozzon más eszköz használatával. Soha ne helyezzen fémtárgyakat a töltőbe vagy az akkumulátorba, és ne engedje, hogy azokba fémtárgyak jussanak, mivel ez elektromos meghibásodáshoz vezet, és veszélyes.

MEGJEGYZÉS: Az akkumulátor NINCS FELTÖLTVE, használat előtt előbb fel kell tölteni.

A szerszámban található lítium-ion akkumulátor a mellékelt akkumulátortöltővel tölthető. Ne használjon más akkumulátortöltőt.

2. AZ AKKUMULÁTOR FELTÖLTÉSE

A lítium-ion akkumulátor mélylemerülés elleni védelemmel rendelkezik. Amikor az akkumulátor lemerül, a készülék egy védelmi rendszer segítségével kikapcsol. Meleg munkakörnyezetben vagy hosszantartó használat után előfordulhat, hogy az akkumulátor annyira felmelegszik, hogy nem tölthető. Mielőtt újratöltené, hagyja lehűlni az akkumulátort.

3. AZ AKKUMULÁTOR BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA (Lásd L1, L2. ábra)

Nyomja meg az akkumulátorkioldó gombot, majd távolítsa el az akkumulátort az eszközből. Feltöltés után az akkumulátort helyezze be az eszköz akkumulátornyilásába (Lásd G Ábra). Minimális erő hozzáadása mellett egyszerűen tolja be az akkumulátort kattanásig. Ellenőrizze, hogy az akkumulátor megfelelően rögzül-e.

MÉGJEGYZÉS: Mikor az akkumulátort kiveszi, fogja meg erősen, hogy elkerülje annak leesését és a baleseteket.

4. BE- ÉS KIKAPCSOLÁS (Lásd M. ábra)

FIGYELEM: E vezeték nélküli elektromos kisgép használata előtt ellenőrizze az akkucsomagot. Csak a Tartozékok etben említett akkucsomagot használja.

A gép bekapcsolásához nyomja meg a kioldógombot (23), majd teljesen nyomja be a be-/kikapcsolót (19), és tartsa meg ebben a pozícióban. A hosszabbító kar reteszelőgombja most elengedhető. Kikapcsoláshoz engedje el a be-/kikapcsolót.

5. VÁGÁS

FONTOS: A munkavégzés előtt és közben, rendszeresen ellenőrizze az olajszintjelzőt (8). (Lásd N1. ábrá) Ha alacsony olajszintet észlel a tartályban, töltse fel olajjal a tartályt. A szünetektöl és a munka intenzitásától függően egyetlen teljes feltöltés kb. 35 percre elegendő.

Munkavégzés közben tízpercenként ellenőrizze a lánc feszességét.

(1) Az akkumulátor beszerelése a gépbe.
(2) Győződjön meg róla, hogy a vágandó farönkök nem a talajon helyezkednek el. Így megelőzhető, hogy a rönk

kettévágása közben a lánc (1) a talajhoz érjen. Ha a lánc működés közben a talajhoz ér, az veszélyhelyzethez, valamint a lánc eltompulásához vezet.

(3) Tartsa a fűrészt keményen, két kézzel. Mindig tartsa a főfogantyút bal kezével, a hátsó fogantyút (22) pedig a jobb kezével. Tartsa szilárdan. Ujjai körbe kell fogják a fűrész fogantyúit. (Lásd N2. ábra)
(4) Győződjön meg róla, hogy stabil talajon áll. Lábait tartsa vállszélességű terpeszben. Testsúlyát egyenletesen ossza el mindkét lábán.
(5) Ha készen áll a vágás elvégzésére, a jobb hüvelykujjával nyomja meg a hosszabbító kar rögzítő gombját (23), és nyomja meg a ravaszt. Az indítógomb elengedésekor a fűrész kikapcsol. A vágás megkezdése előtt győződjön meg róla, hogy a fűrész maximális sebességen működik.
(6) A vágás megkezdésekor lassan helyezze a mozgó láncot a fára. A láncfűrész házát a lehető legközelebbre kell helyezni a felaprítandó fához. Tartsa erősen a fűrészt, hogy ezáltal elkerülje a fűrész esetleges rázkódását vagy csúszkálását (oldalirányú mozgását).
(7) Kevés nyomással vezesse a fűrészt, ne fejtsen ki túlzott erőt a fűrészre, engedje magától dolgozni a fűrészt. A hajtóműt így túlterhelésnek teszi ki, és kiéghet. A rendeltetésének megfelelő erőmérték megtartása mellett a géppel jobb és biztonságosabb munkavégzés érhető el.
(8) Vegye le a vágásról a fűrészt maximális sebességű működés mellett. A be-/kikapcsoló (19) elengedésével állítsa meg a fűrészt. A fűresz lehelyezése előtt győződjön meg róla, hogy a lánc leállt.
(9) Egy biztonságos munkavégzési helyen gyakoroljon a fűrésszel selejtes rönkökön, amíg belejön a munkába, és már könnyedén, gördülékenyen és stabil vágási arányszámmal tud fűrészelni.

Visszarúgásgátló biztonsági eszközök a fűrészen

A fűrész alacsony visszarúgási kockázatú láncal és csökkentett visszarúgási kockázatú vezetősínnel van felszerelve. Mindkét elem csökkenti a visszarúgás esélyét. Azonban ennél a fűrésznél is történhet visszarúgás.

Az alábbi lépések csökkentik a visszarúgás kockázatát.

• Használja mindkét kezét a fűrész tartásához, míg az működésben van. Tartsa szilárdan. Ujjai körbe kell fogják a fűrész karjait.
• A fürész biztonsági element tartsa a megfelelő helyen. Ellenőrizze, hogy ezek megfelelően működnek-e.
• Ne próbáljon meg túl messzire nyúlni, vagy vállmagasság felett vágni a fűrésszel.
• Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát.
• Álljon kissé a fűrész bal oldalára. Ezáltal a test nem teljesen egyvonalban helyezkedik el a lánccal.
• Ne engedje, hogy a vezetősín orra bármihez is hozzáérjen, amikor a fűrészlánc mozgásban van.
• Soha ne próbáljon egyszerre két rönköt kettévágni. Kizárólag egyszerre egy rönköt vágjon.
• Ne tömje el a vezetősín orrát, illetve ne próbáljon bemerítő vágást végezni (befúródás a fába a sín orra segítségével).
• Figyelje a fa elmozdulását vagy minden más tényezőt,

amely következtében a fűrész lánc becsípődhet.

• Legyen rendkívül elővigyázatos, amikor egy korábbi vágást szeretne folytatni.
• Kizárólag jelen láncfűrészhez tartozó, alacsony visszarúgási kockázatú láncot és vezetősínt (7) használjon.
• Soha ne használjon életlen vagy laza fűrészláncot. Tartsa a fűrészláncot élesen és megfelelő mértékben feszesen.

A magassági ágvágó fűrész használata

Vállszíjas ágvágás (Lásd N2. ábra)

A hosszabbító rudat vállszíjjal együtt szállítják, mivel az kiegészítő támaszt biztosít, amikor a Láncfűrész fűrészgépet a levegőbe kell emelni. Akassza a vállszíjat a hosszabbító rúdra, majd akassza a szíjat a vállára. Ez a vállszíj a gép azon rándítását is felfoghatja, amely egy adott vágás befejezése után következhet be.

A hosszabbító rudas ágvágás

1. Az akkumulátor beszerelése a gépbe.
2. Egy magasan álló ág levágása előtt gondolatban ismételje át az előző fejezet: “Ágak nyesése” összes erre vonatkozó pontját, de a legfontosabb teendő mégis a levágott ág esési útvonalának a felmérése.

FIGYELMEZTETÉS: Soha ne álljon közvetlenül a levágandó ág alatt. Tartsa

távol a bámészkodókat. A gép használata közben ne álljon létrára vagy egyéb instabil felületre. Ne használja a gépet kábelek, elektromos- vagy telefonvezetékek közelében. Mindig legkevesebb 3 m-es távolságra dolgozzon az összes elektromos vezetéktől. (Lásd O1-O4. ábra)

1. Markolja keményen, két kézzel a láncfűrészt. A magassági ágvágó fűrész használata során a gépet csak az e célból kijelölt helyeken ragadja meg (Lásd O5. ábra). Tartsa szilárdan. Ujjai körbe kell fogják a fűrész karjait.
2. Győződjön meg róla, hogy stabil talajon áll. Lábait tartsa vállszélességű terpeszben. Testsúlyát egyenletesen ossza el mindkét lábán.
3. Ha készen áll a vágás elvégzésére, nyomja meg a hosszabbító kart rögzítő gombot (23), majd teljesen nyomja meg az On/Off (Be-/Kikapcsolás) gombot (19) (Lásd M. ábra). Ezáltal a fűrész bekapcsol. Az indítógomb elengedésekor a fűrész kikapcsol. A vágás megkezdése előtt győződjön meg róla, hogy a fűrész maximális sebességen működik.
4. A vágás megkezdésekor lassan helyezze a mozgó láncot a fára. Tartsa erősen a fűrészt, hogy ezáltal elkerülje a fűrész esetleges rázkódását vagy csúszkálását (oldalirányú mozgását).
5. Kevés nyomással vezesse a fűrészt, ne fejtsen ki túlzott erőt a fűrészre. A hajtóműt így túlterhelésnek teszi ki, és kiéghet. A rendeltetésének megfelelő erőmérték megtartása mellett a géppel jobb és biztonságosabb munkavégzés érhető el.
6. Vegye le a vágásról a fűrészt maximális sebességű működés mellett. A be-/kikapcsoló elengedésével állítsa meg a fűrészt. A fűrész lehelyezése előtt győződjön meg róla, hogy a lánc leállt.

FA KÖRÜLVÁGÁSA (ÁGNYESÉS)

FIGYELMEZTETÉS: Óvakodjon a gép visszarúgásától. A visszarúgás súlyos sérüléseket vagy halálos balesetet is okozhat. A visszarúgás kockázatánek elkerülése végett olvassa el a Visszarúgás fejezetet.

FIGYELMEZTETÉS: Ne használja a magassági ágvágó fűrészt, ha:

• egy fán áll,
• egy létrán vagy egyéb instabil felületen áll,
• kényelmetlen pozícióban áll.

A fenti esetek bármelyikében elvesztheti a magassági ágvágó fűrész feletti irányítást, és súlyos sérüléseket szenvedhet.

FIGYELMEZTETÉS: A magassági ágvágó fűrész használata során soha ne emelje magasabbra karjait saját vállának a magasságánál.

VIGYÁZAT: Amennyiben ismereteit meghaladó körülményekkel találkozik, kérjen szakavatott segítséget.

A fanyesés egy olyan folyamat, amelynek során élő fáról nyesi le az ágakat! Lábait tartsa vállszélességű terpeszben. Testsúlyát egyenletesen ossza el mindkét lábán.

A faágak nyesése során kövesse az alábbi irányelveket.

1. Először hat hüvelykkel vágja le a csomagtartótól a végtag alján. E vágáshoz használja a megvezető sín felső részét. Vágjon be kb. 1/3-nyit a faág átmérőjébe (Lásd O6. ábra).
2. Távolítsa el a végtagjait két-négy hüvelykkel. A második vágást a faág felső részétől kezdve végezze. Addig folytassa a vágást amíg a faág teljesen levágódik.
3. A harmadik vágást a fatörzshöz lehető legközelebb hajtsa végre, hogy alulról vágva teljesen eltávolítsa a a megmaradt ágcsonkot. E vágáshoz is használja a megvezető sín felső részét. Vágjon be kb. 1/3-nyit a csonk átmérőjébe.
4. A negyedik vágást pontosan a harmadik vágás fölött hajtsa végre. Úgy vágjon, hogy a felső és az alsó vágás találkozzon egymással. Ez a módszer megszabadítja a fát a még kiálló csonktól.

A FÜRÉSZ KARBANTARTÁSA

Kövesse a jelen kézikönyvben leírt karbantartási utasításokat. A fűrészlánc és a vezetősín, illetve általában a fűrész megfelelő tisztítása és karbantartása csökkentheti a visszarúgás kockázatát. Minden használat után vizsgálja át és tartsa karban a fűrészt. Ez megnöveli a fűrész élettartamát.

MEGJEGYZÉS: Még ha az élezés megfelelő módon is történik, minden egyes élezés növelheti a visszarúgás kockázatát.

FÜGGÖLEGES FÜRÉSZEK KARBANTARTÁSA ÉS TÁROLÁSA

1. Távolítsa el a fűrész akkumulátorát:
   • Amikor nincs használatban
2. Másik helyszínre történő átköltözés előtt
3. Szervizelés előtt.

4. Tartozékok és járulékos részek, például a fűrészlánc és a vezetősín cseréje előtt.

5. Minden használat előtt és után ellenőrizze a rúdfűrészt. Ellenőrizze le alaposan a fűrészt, hogy a védőborítás vagy egyéb alkatrész nem sérült-e. Ellenőrizze, hogy van-e olyan sérülés, amely kihathat a kezelő biztonságára vagy a fűrész működésére. Ellenőrizze a mozgó alkatrészek illeszkedését és csatlakozását. Ellenőrizze, hogy van-e törött vagy sérült alkatrész. Ne használja a fűrészt, ha a sérülés befolyásolja a biztonságot vagy a gép működését. Javíttassa meg a hibát a hivatalos szervizközponttal. A hivatalos szervizközpontok listája a www.worx.com honlapon érhető el.

6. Óvatosan karbantartsa a rúdfürészt.

- Soha ne tegye ki esőnek.

- A fűrészláncot tartsa élesen, tisztán és megkenve a jobb és biztonságosabb teljesítmény érdekében.

- A fűrész lánc élesítésekor kövesse a jelen felhasználói kézikönyvben található utasításokat.

- Ügyeljen rá, hogy a fogantyúk szárazak, tiszták, valamint olaj- és kenőanyagmentesek legyenek.

- A csavarokat és anyacsavarokat tartsa szorosan.

1. Szervizeléskor csak az eredetivel megegyező cserealkatrészeket használjon.

2. Használaton kívül a láncfűrészt az alábbi módon tárolja:

- Magasan vagy elzárt helyen, ahol gyermekek nem érhetik el.

- Száraz helyen.

- Felszerelt vezetősínnel és láncvédő tokkal (3).

A vezetősín karbantartása

A vezetősín maximális élettartamának eléréséhez a következő karbantartási munkák elvégzése ajánlott. A gép tárolása előtt vagy ha a sín, ill. a lánc szennyezettnek tűnik, a sínt mindig meg kell tisztítani. A lánc eltávolításakor a vezetősínt mindig meg kell tisztítani.

A vezetősínek tisztítása

1. Távolítsa el a lánc burkolatát, a sínt és a láncot. (lásd az ÖSSZESZERELÉS című fejezetet)
2. Drótkefével, csavarhúzóval vagy egyéb hasonló, erre alkalmas eszközzel távolítsa el a maradványokat a vezetősínből. (Lásd P. ábra)
3. Győződjön meg róla, hogy alaposan letisztította az olajjal érintkező felületeket.

A láncot (1) és a megvezető sínt (7) az alábbi esetekben kell karbantartani

- A fürész egy oldalon vagy a saroknál vág.

- A fürészt erővel kell áttolni a vágáshoz. - Nem megfelelő mennyiségű olaj érkezik a sínhez és a lánchoz.

A lánc élesítésekor mindig ellenőrizze a vezetősín állapotát. Ha a vezetősín kopott, az a lánc sérüléséhez és vágási nehézségekhez vezet.

Használat és a gép hálózati áramellátásának megszüntetése után mindig távolítsa el a fűrészport a vezetősínről és a lánckerék furatából.

Ha a vezetősín teteje egyenetlen, egy lapos reszelő segítségével reszelje szögletesre a sarkokat és az oldalfalakat.

A vezetősín széleinek és az oldalsó négyzetek helyrehozatala

Kopott horony Megfelelő horony

Cserélje ki a vezetősínt, ha a horony elkopott, ha a vezetősín elhajlott vagy megrepedt, vagy ha a síneknél túlzott felmelegedés vagy zaj lép fel. Ha cserére van szükség, kizárólag a fűrészhez alkalmas, a javítási alkatrészek listájában vagy a láncfűrészen elhelyezett matricán megjelölt vezetősínt használjon.

A fürész lánc és a vezetősín cseréje/megfordítása

A fűrészláncot akkor kell kicserélni, ha az élek már túl használtak a fenéshez, vagy amikor a lánc elszakad. Csak a jelen felhasználói útmutatóban jelzett csereláncot használja.

A kopott vagy sérült vezetősín veszélyes lehet, mert tönkreteheti a fűrészláncot és megnehezítheti a vágást. Ezután illessze fel a feszítő zárószerkezetet (27) az új sínre a csavar óramutató járásával megegyező irányba történő megszorításával. A zárószerkezet nyúlványát (a) a sín furatába kell illeszteni. (Lásd Q. ábra)

A FÜRÉSZLÁNC ÉLEZÉS

FIGYELMEZTETÉS:

Szervizelés előtt távolítsa el az akkumulátort a fűrészből. Áramütés

vagy a mozgó lánccal való érintkezés esetén súlyos vagy végzetes sérülések keletkezhetnek.

A lánc vágóéle éles. Használjon védőkesztyűt a lánc kezelése során.

Tartsa a fürészláncot élesen. Fürésze gyorsabban és biztonságosabban fog vágni. A tompa fürészlánc a lánckerék, a vezetősín, a fürészlánc és a motor túlzott kopását okozhatja. Ha erőltetnie kell a fürészláncot, hogy belevágjon a fába, és a vágás csak fürészport eredményez néhány nagyobb darabbal, akkor a fürészlánc tompa.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye

oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

HIBAELHÁRÍTÁS

Ha az Ön elektromos kéziszerszáma nem működik kifogástalanul, a következő táblázatban kikeresheti a megfelelő hibatüneteket, azok lehetséges okait és az elhárításhoz szükséges intézkedéseket. Ha a táblázat segítségével nem tudja behatárolni és elhárítani a hibát, forduljon a szervizmühelyéhez.

Figyelem: A hibakeresés előtt kapcsolja ki az elektromos kéziszerszámot és vegye ki belőle az akkumulátort.

Tünet Lehetséges okok Lehetséges megoldás
A rúdfűrész nem működtethető Lemerült az akkumulátor.Hibás biztosíték.		Töltse fel az akkumulátort.Cserélje ki a biztosítékot.
A pálcafűrész szakaszos működést végzett	TúlmelegedésTúl nagy nyomást használ a vágáshozLaza csatlakoztatás.Belső hibás érintkezés.A be-/kikapcsoló meghibásodott.	Helyezze a gépet egy hűvös, jól szellőző helyre, és várja meg a lehűlését.Valamivel kisebb nyomást használ-jon a vágáshoz.Vegye fel a kapcsolatot a szervizképviselővel 1-866-354-WORX (9679).
A fűrészlánc száraz. Nincs olaj az olajtartályban.A olajtartálysapka szellőzője eldugult.Az olajkifolyó csatorna eldugult.		Az olaj utántöltése.Tisztítsa meg a olajtartálysapkát.Tisztítsa meg az olajkifolyó csa-tornát.
Lánc/lánctartó rúdtúlmelegedése	Nincs olaj az olajtartályban.A olajtartálysapka szellőzője eldugult.Az olajkifolyó csatorna eldugult.A lánc túlságosan meg van feszítve.A fűrészlánc tompa.	Az olaj utántöltése.Tisztítsa meg a olajtartálysapkát.Tisztítsa meg az olajkivezető nyílást.Állítsa be a rögzítógombot.Élesítse meg vagy cserélje ki a fűrészláncot.
A szélsőséges fűrészszakadás,rezgés, a fűrész nem megfelelő	A lánc feszültsége túl alacsony.A fűrészlánc tompa.A fűrészlánc elkopott.A fűrészfogak a hibás irányba mutatnak.	Állítsa be a lánc feszültségét.Élesítse meg vagy cserélje ki a fűrészláncot.Cserélje ki a fűrészláncot.Szerelje fel helyesen a fűrészláncot.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Kijelenti, hogy a termék

Leírás Elemmel működtetett rúdfűrész

Típus WG349E WG349E.9 (3 - a gép, azaz a hosszabbító rudas fűrész rendeltetése)

Rendeltetés Vágás magas ágak

Megfelel a következő irányelveknek

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC módosítva: 2005/88/EC

Tanúsítási szervezet

Név: Interrek Deutschland GmbH (tanúsítási szervezet 0905)

Tanúsítvány száma: 190601913ZSHA-V1

2000/14/EC módosítva: 2005/88/EC:

- Megfelelőség-ellenőrző eljárás a V függelék értelmében

- Mért hangerő-szint 89.7 dB(A)

- Garantált hangerő-szint 93 dB(A)

Az alábbi normáknak

EN 60745-1, EN ISO 11680-1, EN ISO 3744, EN 55014-1, EN 55014-2

A müszaki dokumentáció összeállítására jogosult személy,

Név: Marcel Filz

Helyettes főmérnöke, Tesztelés és minősítés

Positec Technology (China) Co., Ltd
