NAVODILA ZA UPORABO WG349E.9 WORX

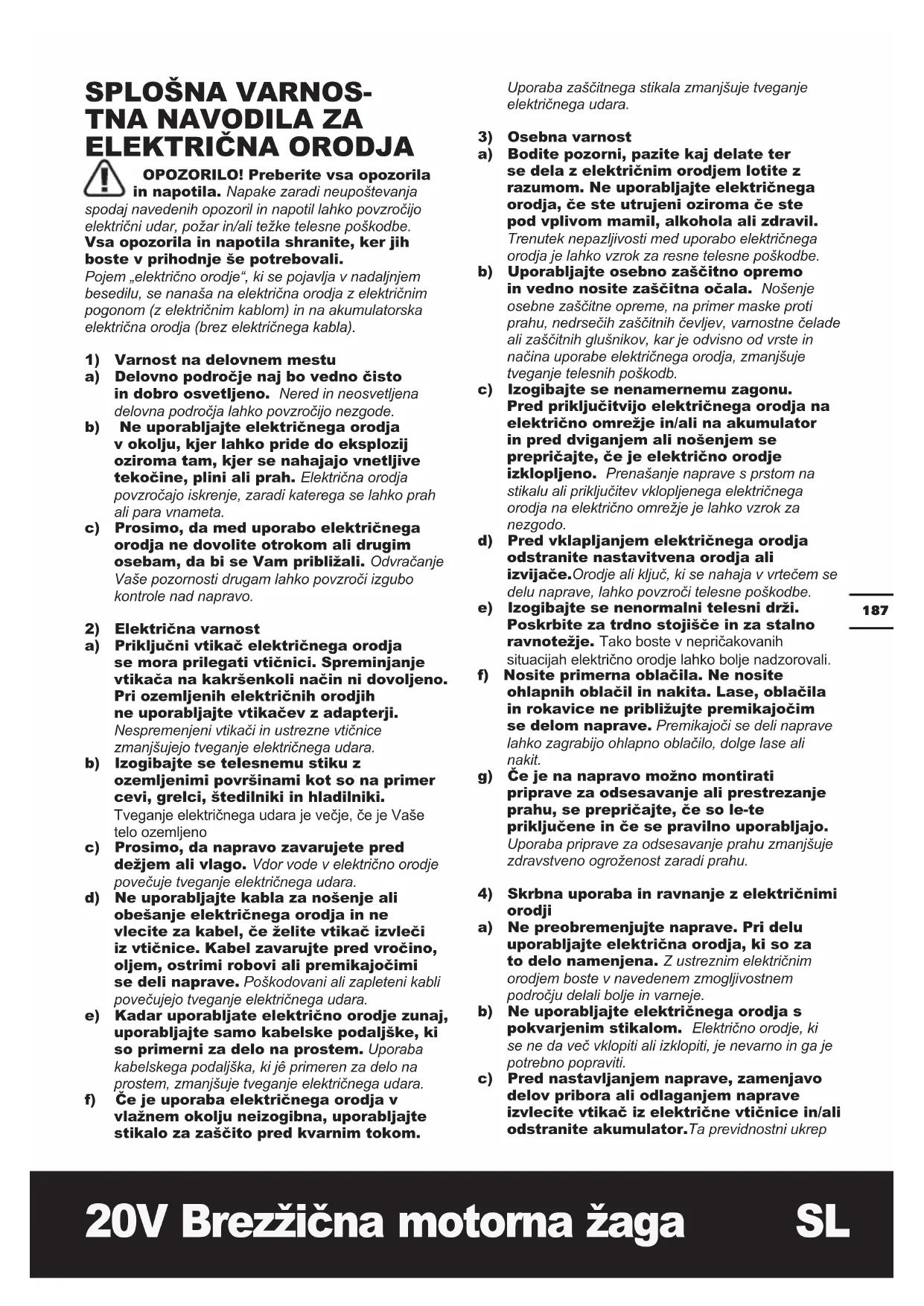

OPOZORILO! Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali. Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode. b) Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta. c) Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.

2) Električna varnost

a) Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, če je Vaše telo ozemljeno c) Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki jê primeren za delo na prostem, zmanjšuje tveganje električnega udara. f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe. b) Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače.Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali. f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit. g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, če so le-te priključene in če se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

4) Skrbna uporaba in ravnanje z električnimi

orodji a) Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje. b) Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator.Ta previdnostni ukrep188 20V Brezžična motorna žaga SL preprečuje nenameren zagon električnega orodja. d) Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. f) Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva g) Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

5) Skrbno ravnanje in uporaba

akumulatorskih orodij a) Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami. b) V električnih orodjih uporabljajte le akumulatorske Mbaterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar. c) Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar. d) V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.

a) Vaše električno orodje naj popravlja samo kvalicirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Ez Tako bo zagotovljena ohranitev varnosti naprave.

1. Želeno žago držite na zadostni razdalji od

pa tudi na nevarnost padca vej ali udarcev ob tla, operater pa lahko po udaru ob tla pade podružnice ali udarne veje. Izbrišite veje v vsakem odseku. VARNOSTNA OPOZORILA ZA AKUMULATOR a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja. b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar. c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi. d) Akumulatorja ne izpostavljajte mehanskim udarcem. e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč. f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili. g) Akumulator shranjujte na čistem in suhem mestu. h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.

i) Akumulator morate pred uporabo

napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke. j) Če akumulatorja ne polnite, ga odstranite iz polnilca. k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti. l) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20 °C ± 5 °C). m) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno. n) Za polnjenje uporabljajte le polnilnike,189 20V Brezžična motorna žaga SL ki jih je predpisal WORX. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara. o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja. p) Akumulatorje shranjujte izven dosega otrok. q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju. r) Če orodja ne uporabljate, iz njega odstranite akumulator. s) Akumulatorje odlagajte skladno s predpisi. t) V napravi ne uporabljajte celic različnih proizvajalcev, zmogljivosti, velikosti ali tipa. u) Akumulator odstranite iz originalne embalaže šele, ko ga boste potrebovali.

SIMBOLI Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navo- dili za uporabo Opozorilo Uporabljajte zaščito za ušesa Uporabljajte zaščito za oči Nosite varovalno čelado Nosite zaščitne rokavice Nosite zaščitno obutev Orodja ne izpostavljajte vlagi Opozorilo glede nevarnosti nadglavno nameščene električne napeljave. Odpadnih električnih orodij ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.190 20V Brezžična motorna žaga SL Baterije Li-Ion Ta izdelek je označen s simbolom, ki se nanaša na ‘ločeno zbiranje’ za vse baterijske napajalnike in baterijski napajalnik. Nato bodo reciklirane ali razstavljene, da se zmanjša škodljiv vpliv na okolje. Baterijski napajalniki vsebujejo nevarne snovi in so zato lahko nevarni za okolje in za zdravje ljudi. Prepovedano sežiganje. Če se baterije nepravilno odlaga, lahko vstopijo v vodni cikel, kar pa je lahko nevarno za ekosistem. Odpadnih baterij ne odlagajte v nesortirane komulane odpadke. Odklenjeno Zaklenjeno191 20V Brezžična motorna žaga SL SESTAVNI DELI

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.193 20V Brezžična motorna žaga SL

= 3 dB(A) Uporabljajte zaščito za ušesa.

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN ISO 11680-1. Vrednost emisije vibracij: ah = 1.83 m/s

Nezanesljivost meritve K = 1.5 m/s² Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti. OPOZORILO: Dejanska vrednost emisij vibracij med uporabo strojčka, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine: Način uporabe orodja in materiali, ki jih lahko obdelujete. Ali je orodje v dobrem stanju in ustrezno vzdrževano. Ali uporabljate ustrezni pripomoček za orodje in je ta oster ter v brezhibnem stanju. Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij. Uporaba orodja za predviden namen, skladen s temi navodili. Če orodja ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok. OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa. Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam. VEDNO uporabljajte le ostre pripomočke. Orodje vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazano (kjer je potrebno). Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij. Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni. NAMEN UPORABE Rodne žage se uporabljajo za žaganje dreves, debla, vej, lesenih tramov, desk in drugih. Lahko ga vidimo na žitih ali na žitih. Ta izdelek ni primeren za žaganje mineralnih materialov. MONTAŽA Pozor! Akumulatorja ne vstavljajte v ležišče dokler ni popolnoma sestavljen Pri rokovanju z rezalno verigo morate vedno nositi zaščitne rokavice.

MONTAŽA LETVE IN VERIGE ŽAGE

1. Previdno razpakirajte vse dele.

2. Verižno žago postavite na trdno, ravno podlago.

3. Uporabljajte le originalne verige WORX ali

tiste, ki so priporočene za letev.

4. Namestite verigo žage (1) v obtočni utor letve

(7). Poskrbite, da bo veriga tekla v pravilni smeri - preverite oznako verige na vodilni letvi, oziroma simbol smeri teka verige (10), ki je na ohišju žage. Poskrbite, da bo napenjalna plošča (27) obrnjena navzven. (Glejte sliko A)

5. Namestite verigo na pogonski verižnik (9), vstavite oba

mesta za namestitev vodilne palice (11) na pritrjeni vijak palice (12) in blazinico vodilne palice (13) v utor ključa odprtine vodilne palice (7). (Glejte sliko B1, B2)

6. Preverite, ali so vsi deli dobro nameščeni. Verigo

namestite tako, da bodo vezi členov popolnoma sedli v verižnik (Glejte sliko C1) , poskrbite, da se členi ne bodo zgibali, kot je prikazano na sliki C2. Če pride do zgiba verižnega člena, verigo nad njim odmaknite proč od vodilne letve, da se poravna. OPOMBA: Veriga se mora po letvi prosto premikati in se ne sme zgibati.

7. Namestite pokrov verige (3) ter ga čvrsto privijte z

napenjalnim vijakom (2) proti desni. (Glejte sliko D) POZOR: Veriga še ni napeta. Podrobnosti glede napenjanja verige, si oglejte v poglavju “Napenjanje verige”. Preveriti morate, če je veriga pravilno napeta. NAPENJANJE VERIGE ŽAGE (Glejte sliko E) OPOMBA: Nova veriga se malce raztegne. Redno preverjajte napetost nove verige (1) in slednjo napnite, če postane ohlapna na vodilni letvi (7). POZOR: ● Pred napenjanjem verige odstranite akumulator iz ležišča. ● Rezalni robovi verige so ostri. Pri rokovanju z rezalno verigo morate vedno nositi zaščitne rokavice. ● Stalno vzdržujte napetost verige. Če je veriga ohlapna, to lahko poveča tveganje za povratni udarec. Ohlapna veriga lahko celo izskoči iz žlebu na vodilni letvi. To lahko poškoduje uporabnika oziroma povzroči poškodbe verige. Ohlapna veriga povzroči tudi hitrejše obrabljanje verige, letve in verižnika.

nastavi z obračanjem napenjalnega vijaka. Veriga (1) je pravilno napeta, ko jo približno na sredini vodilne letve (7) dvignete vodila členov iz žleba za polovico globine. To storite z roko, pri čemer pustite, da vodilno letev vleče navzdol teža naprave. (Glejte sliko E) OPOMBA: Veriga (1) je pravilno napeta, ko jo lahko dvignete iz vodilne letve (7), vodila členov pa še vedno ostanejo v vodilni letvi (7). OPOMBA: Veriga (1) se s časom malce raztegne in izgubi pravilno napetost. V tem primeru do konca odvijte gumb za napenjanje verige (2) ali obrnite gumb tri polne obrate proti levi, nato ponovite korake od 1 do 4, da vzpostavite pravilno napetost.

VSTAVLJANJE PODALJŠKA V NAPRAVO

(Glejte sliko F1) Korak 1: Kot je prikazano na sliki F1, odvijte sestavno palico žage (17). Poravnajte stroj in ga vstavite v podaljšek. Korak 2: Pritisnite ročico sklopa žage in privijte podaljšek na stroj. OPOMBA: Pred uporabo preverite, če je podaljšek trdno vstavljen.

ODSTRANITEV PODALJŠKA IZ NAPRAVE

(Glejte sliko F2) Korak 1: Kot je razvidno, odklenite sklop palice žage (17). Korak 2: Ko dva gumba za zaklepanje glave žage (5) pritisnete hkrati, žaga drsi, da odklopite podaljšek palice z žage. Nastavljanje dolžine podaljška (Glejte sliko G) Žaga s podaljškom ima teleskopski podaljšek, ki ga lahko raztegnete od 1.8 m (popolnoma skrčen) do 2.3 m (popolnoma raztegnjen). Notranja višina vpenjanja palice (18) se uporablja za pritrditev palice na poljubno podaljšano dolžino.

1. Podaljšek raztegnete tako, odvijte vpenjalno ročico

notranje palice (18), kot je prikazano na sliki G. Pol bo prosto drsal.

2. Notranjo cev podaljška povlecite ven, do izbranega

položaja. Opomba: podaljšek raztegnite le toliko, da boste zlahka izvajali nameravano opravilo.

3. Podaljšek pritrdite v položaj tako, da privijete objemko

kot je prikazano na sliki G.

PRIKLJUČEVANJE IN NASTAVITEV NAVODILA

(Glejte sliko H1, H2) Pritrdite ramenski pas na kavelj na drogu s pomočjo priloženega karabinskega kavlja, kot je prikazano na sliki H1. Če želite prilagoditi položaj ramenskega pasu, ga obrnite v nasprotni smeri urinega kazalca, da sprostite gumb zaklepanja. Premaknite ga na želeno mesto. Kot je prikazano, zategnite gumb zaklep v smeri urinega kazalca, da se zaskoči. NASTAVITEV ANGLE GLAVNE GLAVE (Glejte sliko I1, I2) Glavo žage je mogoče vrteti pod različnimi koti rezanja 0°, 15° in 30°. (Glejte sliko I1)

spustite gumb. OPOMBA: Če pravilno pritrdite žago, lahko pride do telesnih poškodb in / ali materialne škode. POZOR! Vedno se prepričajte, da je glava palice žaga pravilno zaklenjena! Polno žago ne uporabljajte, če je glava v katerem koli drugem položaju ali ni zaklenjena! NASTAVITEV ZADNJE RAVNICE (Glejte sliko J) Za sprostitev potisnite gumb za vrtenje podaljška ročice naprej. Zadnji ročaj primite in ga zasukajte v najbolj udoben in uravnotežen položaj. Sprostite gumb za vrtenje podaljška ročice, da zaklenete zadnji ročaj. POZOR: Preden nadaljujete, se ročaj zaklenite v želeni položaj. Pri rokovanju z žago ne ročajte ročaja. MAZANJ POMEMBNO: Verižna žaga pri dobavi ni napolnjena z oljem za verige. Pomembno je, da jo pred uporabo napolnite z oljem. Verižne žage nikoli ne uporabljajte, če zmanjka olja za mazanje verige, kajti to lahko povzroči nepopravljive poškodbe. OPOMBA: Življenjska doba rezalne moči verige žage je odvisna od optimalnega mazanja. Zaradi tega se veriga žage med obratovanjem avtomatsko maže. TOČENJE OLJA (GLEJTE SLIKO K) POZOR: Pred točenjem olja, odstranite akumulator iz ležišča.

2. S krpo očistite področje okoli zapirala oljnega

zapiralo oljnega rezervoarja (6) namestite nazaj in ga z roko privijte proti desni. POMEMBNO: Da bi se omogočila izmenjava zraka med oljnim rezervoarjem in okolico, na zapiralu oljnega rezervoarja ni izravnalnih kanalov. Pazite, da boste verigo žage pri neuporabi vedno postavili vodoravno z zapiralom oljnega rezervoarja (6) navzgor, tako da preprečite izstopanje olja. Zaradi preprečevanja poškodb verižne žage, uporabljajte le priporočeno olje (Grade: ISO VG32). Slednje boste običajno lahko kupili v195 20V Brezžična motorna žaga SL trgovini, kjer ste kupili to verižno žago. Nikoli ne uporabljajte odpadnega/starega olja. Če boste uporabili olje, ki ni priporočeno, garancija na izdelek ne bo več veljala. Pazite, da ne zaužijete. Ob nenamernem zaužitju, takoj pokličite zdravnika. Hranite izven dosega otrok. Shranjujte proč od vira vročine ali odprtega ognja.

PREVERJANJE MEHANIZMA ZA SAMODEJNO

MAZANJE Delovanje avtomatskega mazanja verige lahko preverite tako, da vklopite žago (7) in jo držite s konico v smeri kartona ali papirja, ki leži na tleh. Če na kartonu ali na papirju opazite vedno večjo količino olja, potem samodejno mazanje brezhibno deluje. Če ne opazite sledi olja, rezervoar olja pa je poln, se za popravilo posvetujte z WORX-ovim serviserjem. Pozor: Z verigo se nikoli ne dotikajte tal. Poskrbite, da boste vedno žagali vsaj 3.6m od tal. DELOVANJE

1. PRED UPORABO BREZŽIČNEGA ORODJA

Opozorilo! Polnilec in akumulator sta posebej zasnovana za skupno delovanje, zato ne poskušajte uporabljati nobenih drugih polnilcev niti akumulatorjev. V polnilec ali akumulator nikoli ne vstavljajte kovinskih predmetov, ker bi slednji lahko povzročili kratki stik ali druge okvare. OPOMBA: Akumulator je ob dobavi NENAPOLNJEN, zato ga morate pred prvo uporabo do konca napolniti. Polnilec za akumulator je namenjen za polnjenje litijevih akumulatorjev, ki jih uporablja to orodje. Za polnjenje nikoli ne uporabljajte drugega polnilca.

2. POLNJENJE AKUMULATORJA

Litijevi akumulatorji so zaščiteni pred popolno izpraznitvijo. Ko se takšen akumulator zadosti izprazni, varnosti tokokrog orodja prepreči nadaljnje delovanje. V vročem okolju ali po visoki obremenitvi se akumulator lahko tako segreje, da prepreči polnjenje. Zato počakajte, da se akumulator ustrezno ohladi.

3. ODSTRANJEVANJE ALI NAMEŠČANJE

AKUMULATORJA (Glejte sliko L1, L2) Pritisnite gumb za sprostitev akumulatorja in akumulator odstranite iz ležišča. Po končanem polnjenju, akumulator vstavite v ležišče. Pri tem lahko uporabite že majhno silo. Preverite, če je akumulator trdno nameščen. Opomba: Pri odstranjevanju akumulatorja iz ležišče, slednjega trdno držite in pazite da vam ne pade ter vas poškoduje..

4. VKLOP IN IZKLOP (Glejte sliko M)

POZOR: Pred uporabo brezžičnega orodja, preverite stanje akumulatorja. Uporabljajte le akumulatorje, ki so navedeni v poglavju z dodatki. Za vklop naprave, pritisnite gumb za odklepanje (23), nato do konca pritisnite stikalo za vklop/izklop (19) ter ga zadržite v tem položaju. Gumb za zaklep nastavitvene ročice se lahko sprosti. Za izklop električnega orodja vklopno/izklopno stikalo spustite.

POMEMBNO: Ali je oljni rezervoar napolnjen? Pred zaganjanjem orodja, in redno, med uporabo, spremljanje okence za preverjanje nivoja olja (8) (Glejte sliko N1). Če opazite, da olja manjka, ga dotočite. S polnim rezervoarjem olja, boste lahko žagali približno 35 minut, odvisno od intenzivnosti žaganja ter pogostosti zaustavljanja. Med uporabo, približno na 10 minut preverjajte napetost verige. (1) Akumulator vstavite v ležišče. (2) Prepričajte se, da obdelovanci, ki jih boste žagali, ne ležijo na tleh. Le tako boste preprečili, da bi se veriga (1) med žaganjem dotikala tal. Če se med žaganjem veriga dotakne tal, je to nevarno, hkrati pa povzroči krhanje verige. (3) Verižno žago trdno držite z obema rokama. Glavni ročaj vedno držite z levo roko in zadnji ročaj (22) z desno roko. Verižno žago držite trdno z obema rokama. S prsti morate ročaja trdno objemati (Glejte sliko N2) (4) Poskrbite, da boste stali na trdni podlagi. S stopali stojte v širini ramen. Težo enakomerno razporedite na obe stopali. (5) Ko boste pripravljeni za rezanje, z desnim palcem pritisnite gumb za zaklepanje podaljška (23) in pritisnite sprožilec. To bo zagnalo premikanje verige. Ko boste sprostili stikalo, se bo veriga zaustavila. Pred začetkom žaganja, naj se veriga vrti s polno hitrostjo. (6) Žagati začnite tako, da počasi začnete pomikati vodilno letev proti obdelovancu. Žago morate s krempljastim naslonom postaviti tik ob obdelovanec. Med žaganjem trdno držite za ročaja in poskrbite, da ne bo prihajalo do odskakovanja ali drsenja (stranskega premikanja) žage. (7) Na verižno žago med žaganjem blago pritisnite, vendar ne premočno, pustite, da žaga opravi svoje delo. V nasprotnem primeru se motor lahko preobremeni in pregori. Naprava zagotavlja najboljše rezultate, če jo uporabljate le za predviden namen. (8) Verižno žago odstranjujte iz obdelovanca le, če se veriga vrti s polno hitrostjo. Verižno žago ugasnete tako, da sprostite stikalo za vklop/izklop (19). Pred odlaganjem verižne žage počakajte, da se veriga zaustavi. (9) Dokler se podrobno ne boste seznanili z delovanjem žage in slednjo znali uporabljati čimbolj udobno, z gladkimi in obvladljivimi potezami, vadite na odpadnih deblih. Varovanje pred povratnim udarcem Ta verižna žaga ima verigo in vodilno letev z nizko ravnjo tveganja za povratne udarce. Oba ključna dela močno zmanjšujeta tovrstna tveganja. Vsekakor pa med žaganjem še vedno lahko pride do povratnega udarca. Naslednja dejanja lahko zmanjšajo nastanek196 20V Brezžična motorna žaga SL povratnega udarca.

• Verižno žago trdno držite z obema rokama. Verižno žago držite trdno z obema rokama. S prsti morate ročaja trdno objemati.

• Na žagi morajo biti vedno nameščena vsa varovala. Poskrbite, da boste delo izvajali kot je predpisano.

• Z verižno žago nikoli ne žagajte na težko dosegljivih mestih, nikakor pa ne nad seboj.

• Med delom imejte vedno trden in stabilen položaj.

• Nikoli ne žagajte dveh obdelovancev hkrati. Naenkrat lahko žagate le eno deblo.

• Bodite še posebej previdni, če žago vstavljate v že delno narejeno špranjo.

• Uporabljajte verigo in vodilno letev (7) z nizko ravnjo tveganja za povratne udarce, ki sta dobavljena skupaj z verižno žago.

• Nikoli ne uporabljajte orodja, ki ima topo ali slabo nameščeno rezalno verigo. Rezalna veriga mora biti vedno ostra in ustrezno napeta. Uporaba žage s podaljškom Rezanje z uporabo ramenskega pasu (Glejte sliko N2) Podaljševalni drog ima priložen ramenski pas, ki vam pri dvigovanju čeljustne verižne žage zagotavlja dodatno oporo. Ramenski pas pritrdite na podaljševalni drog in ga namestite na ramo. Ramenski pas tudi ublaži napetosti po prežaganju veje. Žaganje z nameščenim podaljškom

1. Akumulator vstavite v ležišče.

2. Pred žaganjem visokih vej, preučite napotke, ki

so navedeni v poglavju “Obrezovanje vej”, vendar upoštevajte tudi kam bo padla odžagana veja. OPOZORILO: Nikoli ne stojte pod vejo, ki jo režete. Prisotni naj bodo varno oddaljeni. Pri žaganju nikoli ne stojte na lestvi ali drugi neustrezni podlagi. Naprave nikoli ne uporabljajte blizu električnih ali telefonskih kablov. Napravo uporabljajte najmanj 3 m od kablov. (Glejte sliko O1-O4)

3. Verižno žago trdno držite z obema rokama. Žago z

podaljškom med uporabo držite le za ročaj (Glejte sliko O5). Verižno žago držite trdno z obema rokama. S prsti morate ročaja trdno objemati.

zaklepanje podaljška ročice (23), nato do konca pritisnite stikalo za vklop/izklop (19) (Glejte sliko M). To bo zagnalo premikanje verige. Ko boste sprostili stikalo, se bo veriga zaustavila. Pred začetkom žaganja, naj se veriga vrti s polno hitrostjo.

6. Žagati začnite tako, da počasi začnete pomikati

verigo proti obdelovancu. Med žaganjem trdno držite za ročaja in poskrbite, da ne bo prihajalo do odskakovanja ali drsenja (stranskega premikanja) žage.

7. Na verižno žago med žaganjem blago pritisnite,

vendar ne premočno. V nasprotnem primeru se motor lahko preobremeni in pregori. Naprava zagotavlja najboljše rezultate, če jo uporabljate le za predviden namen.

8. Verižno žago odstranjujte iz obdelovanca le, če se

veriga vrti s polno hitrostjo. Verižno žago ugasnete tako, da sprostite stikalo za vklop/izklop. Pred odlaganjem verižne žage počakajte, da se veriga zaustavi. ŽAGANJE DREVES (OBREZOVANJE) OPOZORILO: Preprečite povratni udarec. Povratni udarec lahko povzroči resne poškodbe ali smrt. Za podrobnosti, glejte poglavje Povratni udarec. OPOZORILO: Žage s podaljškom ne uporabljajte, če:

• ste v nestabilnem položaju Pri tem lahko izgubite nadzor nad orodjem in utrpite resne poškodbe. OPOZORILO: Pri uporabi žage s podaljškom, ne segajte z rokami nad višino ramen. POZOR: Če ne obvladate okoliščin dela, se posvetujte s strokovnjakom. Obrezovanje drevesa pomeni, da žagate veje na stoječemu drevesu. Poskrbite, da boste stali na trdni podlagi. S stopali stojte v širini ramen. Težo enakomerno razporedite na obe stopali. Pri obrezovanju dreves sledite spodnjim navodilom.

1. Najprej odrežite šest centimetrov od debla na spodnji

4. Naredite četrti rez neposredno nad tretjim. Nato

Sledite navodilom v tem priročniku. Pravilno čiščenje in vzdrževanje rezalne verige ter letve lahko zmanjša nevarnost povratnega udarca. Po vsaki uporabi temeljito preverite brezhibnost žage. To bo zagotovilo daljšo dobo uporabnosti. Opomba: Tudi če verigo brusite ko je predpisano,197 20V Brezžična motorna žaga SL se nevarnost za povratni udarec povečuje z vsakim brušenjem.

1. Akumulator odstranite iz ležišča vsakič, ko

• Pred menjavo priključkov ali dodatkov kot sta letev in rezalna veriga.

2. Preglejte in po vsaki uporabi preverite palico za žago.

Verižno žago podrobno preverite, če se varovalo ali drug del poškoduje. Bodite pozorni na poškodbe, ki lahko povzročijo nevarnost za uporabnika. Preverite poravnanost in gladkost delovanja premikajočih se delov. Preverite glede počenih ali polomljenih delov. Če poškodbe vplivajo na varnost uporabe, potem verižne žage ne uporabljajte. Poškodbe naj odpravi pooblaščeni serviser. Najbližjega pooblaščenega serviserja lahko poiščete na www.worx.com

3. Previdno vzdržujte žago za drogove.

• Žage nikoli ne izpostavljajte dežju ali neposredni vlagi.

5. Kadar verižne žage ne uporabljate, jo shranite na

• Z nameščeno vodilno letvijo ter pokrovom (3). Vzdrževanje vodilne letve Za zagotovitev maksimalne življenjske dobe vodilne letve, priporočamo, da jo vzdržujete na naslednji način. Žleb vodilne letve morate pred shranjevanjem orodja ali kadar se zamaže, temeljito očistiti. Žleb vodilne letve morate očistiti tudi po vsakem odstranjevanju verige. Čiščenje žlebu vodilne letve

2. Z žičnato ščetko, izvijačem ali podobnim orodjem,

očistite obloge iz žlebu vodilne letve. (Glejte sliko P)

3. Poskrbite za čistočo kanala za dovajanje olja.

Pogoji, v katerih veriga (1) in vodilna letev (7) zahtevata vzdrževanje:

• Če žaga reže proti eni strani.

• Če morate žago s silo potiskati skozi obdelovanec.

• Če na verigo in vodilno letev ni zagotovljeno ustrezno dovajanje olja. Stanje vodilne letve preverjajte po vsakem ostrenju verige. Obrabljena vodilna letev lahko poškoduje verigo in oteži žaganje. Po vsaki uporabi, z odklopljenim virom napajanja, očistite nečistoče iz žleba in luknje verižnika. Če je zgornji del deformiran, ga zgladite s ploščato pilo in poravnajte robove. Poravnava zgornjih in stranskih robov Obrabljeni žleb Ustrezni žleb Če je žleb obrabljen, ukrivljen ali razpokan, oziroma deformiran zaradi pregrevanja, ga zamenjajte z novim. Če je potrebna zamenjava uporabite le originalno nadomestno vodilno letev, ki je navedena na seznamu rezervnih delov. Zamenjava verige žage in vodilne letve Če opazite, da so rezalni zobje verige preveč obrabljeni za ostrenje ali se slednja pretrga, jo zamenjajte z novo. Uporabljajte le nadomestne rezalne verige, ki so navedene v tem priročniku. Pred ostrenjem rezalne verige preverite stanje letve. Obrabljena ali poškodovana letev ni varna. Obrabljena ali poškodovana letev ni varna in bo povzročila poškodbe na rezalni verigi, hkrati pa bo žaganje oteženo. Nato pritrdite zaskočnik (27) v novo vodilno letev, tako, da privijete vijak proti desni. Zaskočnik (a) mora segati skozi luknjo vodilne letve. (Glejte sliko Q)

OSTRENJE REZALNE VERIGE

OPOZORILO: Pred servisiranjem odstranite akumulator iz ležišča. V primeru stika z verigo, lahko pride do resnih poškodb ali smrti. Rezalni robovi verige so ostri. Pri rokovanju z rezalno verigo imejte na rokah zaščitne rokavice. Poskrbite, da bo rezalna veriga vedno ostra. Na ta način bo vaša žaga delala hitreje in bolj varno. Če je rezalna veriga topa, se bodo verižnik, letev rezalna veriga in motor hitreje obrabljali. Če začutite, da med žaganjem morate žago s silo potiskati v obdelovanec, pri žaganju pa nastaja droben prah z le nekaj večjimi ostružki, to pomeni, da je rezalna veriga topa. VAROVANJE OKOLJA Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.198 20V Brezžična motorna žaga SL ODPRAVLJANJE NAPAK Če električno orodje ne deluje povsem brezhibno, so v naslednji tabeli prikazani simptomi napak, možni vzroki ter ukrepi za odstranitev napake. Če problema kljub temu ne morele identicirati in odstraniti, se prosimo obrnite na vašo servisno delavnico. Pozor: Pred iskanjem napake izklopite električno orodje in iz njega od stranite akumulatorsko baterijo. Simptom Možen vzrok Pomoč Tračne žage ni mogoče upravljati Akumulator je izpraznjen. Pregorela varovalka. Napolnite akumulator. Zamenjajte varovalko. Rod žaga prekinitve delovanja Pregrevanje Premočno pritiskate na obde- lovanec. Slaba povezava. Okvara napeljave. Vklopno/izklopno stikalo je poškodovano. Napravo postavite v hladen, dobro prezračevan prostor, da se ohladi. Malce manj močno pritiskajte na obdelovanec. Posvetujte se s serviserjem 1-866- 354-WORX (9679). Žaga verige je suha. V oljnem rezervoarju ni olja. Prezračevalna odprtina v zapiralu oljnega rezervoarja je zamašena. Izpustni kanal olja je zamašen. Dolijte olje. Očistite zapiralo oljnega rezer- voarja. Očistite izpustni kanal olja. Vroča veriga žage/vodilna tirnica. V oljnem rezervoarju ni olja. Prezračevalna odprtina v zapiralu oljnega rezervoarja je zamašena. Lzpustni kanal olja je zamašen. Veriga je preveč napeta. Topa veriga žage. Dolijte olje. Očistite zapiralo oljnega rezer- voarja. Očistite izpustni kanal olja. Nastavite napenjalni vijak. Pobrusite verigo žage ali jo nado- mestite. Ekstremno trganje, vibracije, žaga ni pravilno Prenizka napetost verige. Topa veriga žage. Obrabljena veriga žage. Zobje žage kažejo v napačno smer. Nastavite napenjalni vijak. Pobrusite verigo žage ali jo nado- mestite. Nadomestite verigo žage. Pravilno montirajte verigo žage.199 20V Brezžična motorna žaga SL

Izjavljamo, da je izdelek, Opis izdelka Baterijska palčna žaga Vrsta WG349E WG349E.9 (3 - zasnova naprave, predstavnik žag s podaljškom) Funkcija Rezanje visokih vej skladen z naslednjimi direktivami, 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC spremenjena z 2005/88/EC Pristojni priglasitveni organ Ime: Interrek Deutschland GmbH (pristojni priglasitveni organ 0905) Naslov: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Št. certikata: 190601913SHA-V1 2000/14/EC spremenjena z 2005/88/EC: - Postopek za ugotavljanje skladnosti, glede na Dodatek
