Marcă	Worx
Model	WG349E.9
Tip produs	Ferăstrău telescopic pentru crengi fără fir
Alimentare	Baterie litiu-ion 20 V max (18 V nominal)
Lungimea ghidului	20 cm (8 țoli)
Lungimea de tăiere	18 cm (7 țoli)
Viteză de tăiere	5,0 m/s
Capacitate rezervor ulei	80 ml
Pasul lanțului	3/8" (0,95 cm)
Grosimea lanțului (ecartament)	1,1 mm (0,043")
Număr de zale	33
Greutate (cu bară și lanț)	3,3 kg
Raza totală de acțiune	3,6 m
Lungimea mânerului (retras/extins)	1,8 m până la 2,3 m
Unghiuri de rotație ale capului ferăstrăului	0°, 15°, 30° (3 poziții)
Rotația mânerului din spate	180°
Tip baterie	WA3551 (20 V, Li-ion)
Timp de încărcare	1 oră
Nivel de presiune acustică (LpA)	79,07 dB(A)
Nivel de putere acustică (LwA)	89,7 dB(A)
Vibrații (ah)	1,83 m/s² (incertitudine K=1,5 m/s²)
Lubrifiere	Automată (ulei biodegradabil ISO VG32)
Siguranță anti-recul	Lanț de siguranță și ghid anti-recul
Accesorii incluse	Baterie WA3551, încărcător WA3880, curea de umăr, husă pentru bară și lanț, suport cap WA0307

Întrebări frecvente - WG349E.9 WORX

Cum să întindem lanțul ferăstrăului?

Înainte de orice reglaj, scoateți bateria. Rotiți butonul de tensionare a lanțului (2) în sensul acelor de ceasornic până când lanțul poate fi ridicat aproximativ jumătate din adâncimea zalei de antrenare în centrul ghidului. Un lanț nou se întinde, verificați-l regulat.

Ce ulei să folosim pentru lubrifierea lanțului?

Folosiți exclusiv un ulei aderent biodegradabil de grad ISO VG32. Nu utilizați niciodată ulei reciclat sau uzat. Umpleți rezervorul (80 ml) înainte de fiecare utilizare și verificați nivelul regulat.

Cum să asamblăm ghidul și lanțul?

Plasați lanțul în șanțul ghidului respectând sensul de rotație. Angrenați zalele în jurul pinionului și introduceți șurubul barei în șanțul ghidului. Puneți capacul la loc și strângeți butonul de tensionare. Verificați dacă lanțul se rotește liber fără pliuri.

Ce baterie pot folosi cu acest ferăstrău?

Folosiți numai bateria Worx WA3551 (20 V max, Li-ion) furnizată sau recomandată. Nu utilizați niciodată altă baterie, acest lucru ar putea deteriora aparatul sau provoca un incendiu.

Cum să reglăm unghiul capului ferăstrăului?

Apăsați simultan cele două butoane de reglare ale capului ferăstrăului (5) și rotiți capul pentru a alege dintre cele trei poziții: 0°, 15° sau 30°. Eliberați butoanele pentru a bloca. Asigurați-vă că capul este bine blocat înainte de utilizare.

Care sunt măsurile de siguranță esențiale?

Purtați întotdeauna echipament de protecție (ochi, urechi, mănuși, încălțăminte). Păstrați o distanță de cel puțin 3 m față de liniile electrice. Nu tăiați niciodată deasupra umerilor sau pe o scară. Țineți ferm ferăstrăul cu ambele mâini și folosiți cureaua de umăr pentru crengile înalte.

Cum să curățăm și să întreținem ferăstrăul?

Scoateți bateria înainte de orice întreținere. Curățați șinele ghidului cu o perie metalică, verificați căile de ulei. Ascuțiți sau înlocuiți lanțul dacă este tocit. Depozitați ferăstrăul într-un loc uscat, cu protecția lanțului la loc.

Ce să facem dacă ferăstrăul nu pornește?

Verificați dacă bateria este încărcată și introdusă corect. Asigurați-vă că butonul de blocare a prelungirii (23) este apăsat înainte de a apăsa întrerupătorul pornit/oprit. Dacă problema persistă, contactați serviciul post-vânzare Worx.

Cum să folosim cureaua de umăr și să reglăm poziția acesteia?

Agățați cureaua de umăr de cârligele mânerului. Pentru a regla poziția, slăbiți butonul de blocare, mutați-l în locul dorit și strângeți din nou. Cureaua de umăr permite echilibrarea mai bună a ferăstrăului și amortizarea șocurilor în timpul tăierii.

Care sunt simptomele unui lanț tensionat greșit?

Un lanț prea slăbit poate sări de pe ghid, crește riscul de recul și uza prematur piesele. Verificați tensiunea la fiecare 10 minute de tăiere: lanțul trebuie să poată fi ridicat aproximativ jumătate din zală în centrul ghidului.

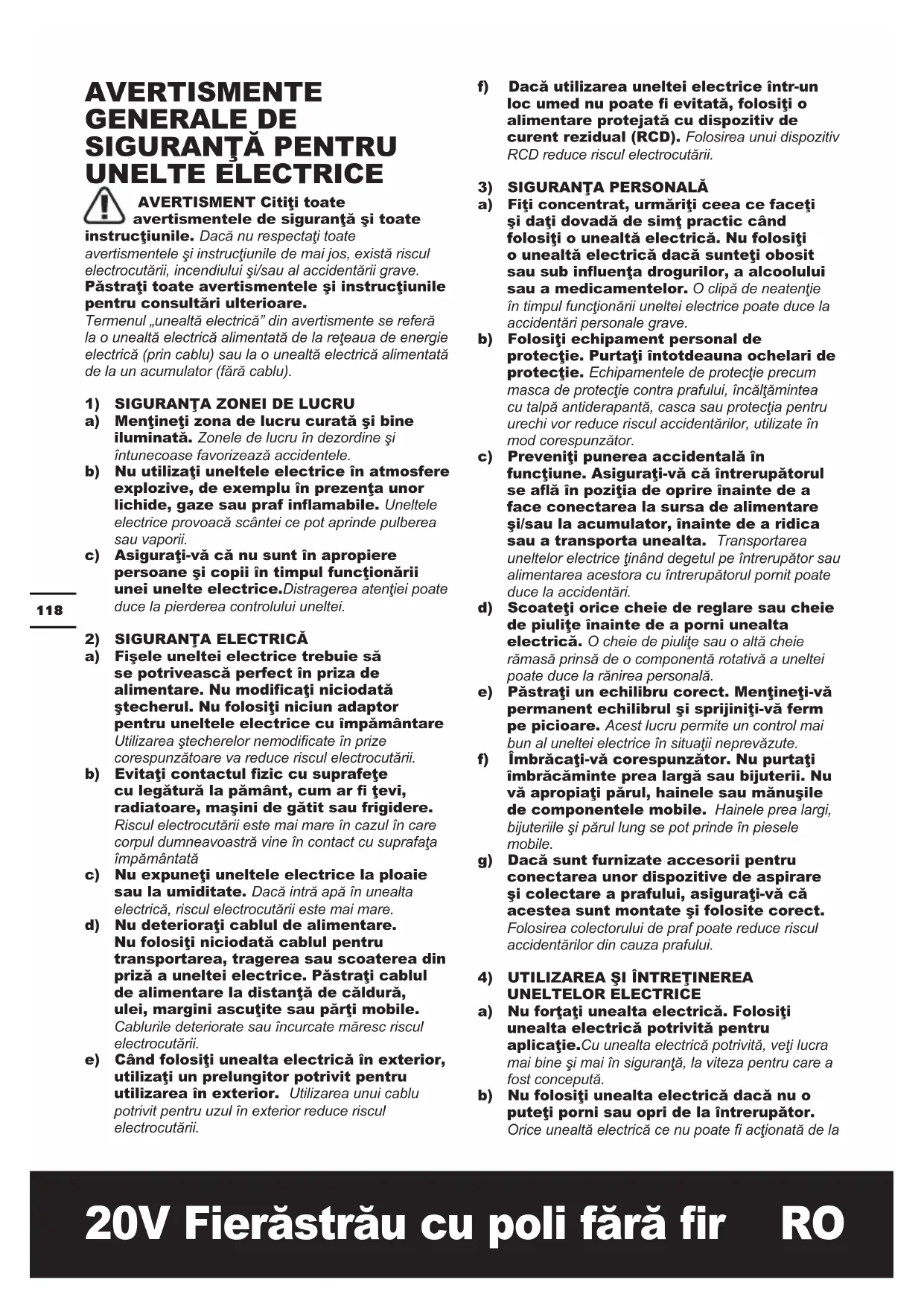

MANUAL DE UTILIZARE WG349E.9 WORX

AVERTISMENT Citiți toate avertismentele de siguranță și toate

instructiunile. Dacă nu respectați toate

avertismentele și instrucțiunile de mai jos, există riscul electrocutării, incendiului și/sau al accidentării grave.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la rețeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un accumulator (fără cablu).

1) SIGURANTA ZONEI DE LUCRU
a) Mențineți zona de lucru curată și bine iluminată. Zonele de lucru în dezordine și întunecoase favorizează accidentele.
b) Nu utilizați uneltele electrice în atmosfere explozive, de exemplu în prezența unor lichide, gaze sau praf inflamabile. Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii.
c) Asigurați-vă că nu sunt în apropiere persoane și copii în timpul funcționării unei unelte electrice. Distragerea atenției poate duce la pierderea controlului uneltei.

2) SIGURANTA ELECTRICĂ

a) Fişele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modificați niciodată ştecherul. Nu folosiți niciun adaptor pentru uneltele electrice cu împământare Utilizarea ştecherelor nemodificate în prize corespunzătoare va reduce riscul electrocutării.

b) Evitați contactul fizic cu suprafețe cu legătură la pământ, cum ar fi țevi, radiatoare, mașini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafața împământată

c) Nu expuneți uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare.

d) Nu deteriorați cablul de alimentare. Nu folosiți niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstrați cablul de alimentare la distanță de căldură, ulei, margini ascuțite sau părți mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării.

e) Când folosiți unealta electrică în exterior, utilizati un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării.

f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folosiți o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.

3) SIGURANTA PERSONALĂ

a) Fiți concentrat, urmăriți ceea ce faceți și dați dovadă de simț practic când folosiți o unealtă electrică. Nu folosiți o unealtă electrică dacă sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenție în timpul funcționării uneltei electrice poate duce la accidentări personale grave.

b) Folosiți echipament personal de protectie. Purtati întotdeauna ochelari de protectie. Echipamentele de protectie precum masca de protectie contra prafului, încălțămintea cu talpă antiderapantă, casca sau protecția pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător.

c) Preveniți punerea accidentală în funcțiune. Asigurați-vă că întrerupătorul se află în poziția de oprire înainte de a face conectarea la sursa de alimentare și/sau la accumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări.

d) Scoateți orice cheie de reglare sau cheie de piulițe înainte de a porni unealta electrică. O cheie de piulițe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală.

e) Păstrați un echilibru corect. Mențineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situații neprevăzute.

f) Îmbrăcați-vă corespunzător. Nu purtați îmbrăcăminte prea largă sau bijuterii. Nu vă apropiati părul, hainele sau mănușile de componentele mobile. Hainele prea largi, bijuteriile și părul lung se pot prinde în piesele mobile.

g) Dacă sunt furnizate accesorii pentru conectarea unor dispositive de aspirare și colectare a prafului, asigurați-vă că acestea sunt montate și folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.

4) UTILIZAREA ŞI ÎNTRETINEREA UNELTELOR ELECTRICE

a) Nu forțați unealta electrică. Folosiți unealta electrică potrivită pentru aplicație. Cu unealta electrică potrivită, veți lucra mai bine și mai în siguranță, la viteza pentru care a fost concepută.

b) Nu folosiți unealta electrică dacă nu o puteți porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate fi acționată de la

întrerupător este periculoasă și trebuie reparată.

c) Scoateți ștecherul din sursa de curent și/ sau scoateți bateria din unealta electrică înainte de a efectua reglaje, de a schimba accesoriiile sau de a depozita uneltele electrice. Astfel de măsuri de siguranță reduc riscul pornirii accidentale a uneltei electrice.
d) Nu lăsați uneltele electrice la îndemâna copiilor și nu permiteți persoanelor ce nu știu să le manevreze și nu cunosc instrucțiunile să acționeze aceste unelte. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.
e) Efectuați întreținerea uneltelor electrice. Verificați posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situații care pot afecta funcționarea uneltei electrice. Dacă unealta electrică este deteriorată, reparați-o înainte de utilizare. Multe accidente sunt provocate din cauza întreținerii incorecte a uneltelor.
f) Uneltele de tăiere trebuie menținute ascuțite și curate. Riscul blocării uneltelor de tăiere cu margini ascuțite întreținute corect este mai mic și acestea sunt mai ușor de controlat.
g) Folosiți unealta electrică, accesoriiile, piesele etc. conform acestor instrucțiuni, luând în considerare condițiile de lucru și operația de efectuat.Folosirea uneltei electrice pentru operații diferite de cele pentru care a fost concepută poate duce la accidentare.
5) Utilizarea și întreținerea uneltelor cu acumulatori
a) Efectuați reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de acumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de acumulator.
b) Folosiți mașinile electrice numai cu acumulatorii special destinați acestora. Utilizarea oricăror altor acumulatori poate prezenta risc de rănire și de incendiu.
c) Când nu folosiți acumulatorul, țineți-l la distanță de obiecte metalice precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor acumulatorului poate duce la arsuri sau incendiu.
d) În condiții necorespunzătoare de utilizare, se poate prelinge lichid din accumulator; evitați contactul. În caz de producere accidentală a contactului, clătiți bine cu apă. Dacă v-a intrat lichid în ochi, consultați imediat medicul.Lichidul expulzat din accumulator poate cauza iritații sau arsuri.
6) SERVICE
a) Service-ul uneltei electrice trebuie efectuat de persoane calificate, folosind doar piese de schimb identice. Acest lucru

va asigura folosirea în continuare a uneltei electrice în siguranță.

ROD A VĂZUT UN AVERTISMENT DE SIGURANTĂ

1. Păstrați ferăstrăul stâlp la o distanță suficientă de linia electrică aeriană.
2. Vă rugăm să acordați atenție pericolului poziției de operare, precum și a riscului de cădere a ramurilor sau loviturilor care lovesc pământul, iar operatorul poate fi lovit de crengi sau de ramuri după lovirea solului. Ștergeți ramurile din fiecare secțiune

AVERTISMENTE PRIVIND SIGURANTA PENTRU ACUMULATOR

a) Nu demontați, deschideți sau rupeti elementele sau accumulatorul.
b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.

d) Nu supuneți accumulatorul la şocuri mecanice.

e) În cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Consultați medicul imediat dacă ați înghițit un element sau un accumulator.

g) Mentineți acumulatorul curat și uscat.

h) Ştergeți terminalele accumulatorului cu o cârpă curată și uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.

j) Nu încărcați accumulatorul atunci când nu îl utilizati.

k) După perioade extinse de depozitare, ar putea fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.

I) Acumulatorul oferă cele mai bune performanțe când este operat la

temperatura normală a camerei (20 °C ± 5 °C).

m) Când depuneți la deșeuri accumulatorii, păstrați separat accumulatorii unor sisteme electrochimice diferite.
n) Reîncărcați folosind doar încărcătorul specificat de WORX. Nu utilizați alt încărcător decât cel prevăzut în mod specific pentru a fi utilizat împreună cu acest echipament. Un încărcător potrivit pentru un tip de cartuș de acumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuș de acumulatori.
o) Nu utilizați acumulatoare care nu sunt concepute pentru a fi utilizate cu acest echipament.
p) Nu lăsați accumulatorul la îndemâna copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Îndepărtați acumulatorul din echipament atunci când nu îl utilizati.
s) Eliminați accumulatorul în mod corespunzător.
t) Nu introduceti în aparat acumulatoare care provin de la producători diferiti sau cu capacități, dimensiuni sau tipuri diferite.
u) Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia.
v) Tineți cont de polaritatea (+) și (−) indicate pe acumulator pentru asigura o utilizare corectă a acestuia.

PĂSTRATI ACESTE INSTRUCTIUNI

SIMBOLURI

	Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucțiuni.
	AVERTISMENT
	Purtați echipament de protecție pentru urechi
	Purtați echipament de protecție pentru ochi
	Purtați cască de protecție
	Purtați mănuși de protecție
	Purtați încălțăminte de protecție
	Nu expuneți la umezeală
	Atenționare privind pericolul firelor electrice aeriene.
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.Baterie Li-lon. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.
	Nu ardeți
	Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect, fapt ce poate fi periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.
	Deblocare
	Blocare

LISTĂ DE COMPONENTE

1. LANT DE FERĂSTRĂU
2. BUTON ROTATIV DE TENSIONARE A LANTULUI
3. CAPACUL LANTULUI
4. BUTONUL DE REGLARE A CAPULUI
5. AM VĂZUT BUTONUL DE BLOCARE A CAPULUI
6. CAPACUL REZERVORULUI DE ULEI
7. LAMĂ DE GHIDARE
8. FEREASTRĂ NIVEL DE ULEI
9. ROATĂ DE LANT
10. SIMBOL PENTRU DIRECTIA DE DEPLASARE A LANTULUI
11. URECHI DE FIXARE A LAMEI DE GHIDARE
12. \$URUB DE FIXARE
13. CLEMĂ DE PRINDERE PENTRU LAMA DE GHIDARE
14. GHEARĂ DE AMORTIZARE
15. DUZĂ DE ULEI
16. TIJĂ ȘI TEACĂ DE LANT
17. TIJĂ DE ASAMBLARE A FIERĂSTRĂULUI
18. TIJA DE PRINDERE A TIJEI INTERIOARE
19. ÎNTRERUPĂTOR PORNIRE/OPRIRE
20. ACUMULATOR *
21. BUTON DE ELIBERARE A ACUMULATORULUI *
22. MÂNER POSTERIOR
23. BUTON BLOCARE TIJĂ TELESCOPICĂ
24. BUTON ROTATIE TIJĂ TELESCOPICĂ
25. CÂRLIGE CHINGÃ UMÃR
26. HAM DE SUSTINERE
27. PLACA DE TENSIONARE A LAMEI DE GHIDARE (CONSULTATI FIG. A)

DATE TEHNICE

Tip WG349E WG349E.9 (3 - denumirea maşinii electrice, respectiv a și tijă de prelungire)

	WG349E WG349E.9
Tensiune 20V Max.**
Lungimea lamei de ghidare 20cm
Lungime de tăiere 18cm
Viteză lanț 5.0m/s
Capacitate rezervor ulei 80ml
Pas lanț 0.95cm (3/8")
Număr de verigi de lanț 33
Calibru pentru lanț 1.1mm (0.043")
Tipuri de lanț aprobate	Trilink Huihuang: CL14333XJinfeng Garden Tools: 90X-33
Tipuri de șine de ghidare aprobate	Trilink Huihuang: N1430833-1041TLJinfeng Garden Tools: ES084SDEA041(A)
Timp încărcare 1 oră /
Greutate (cu lanț și cu lamă) 3.7kg	3.3kg
Raza de acțiune totală	3.6m
Lungime mașină	De la 1.8m la 2.3m (cu extensie maximă)
Unghiul de rotație a capului de ferăstrău	00, 150, 300 (3 poziții)
Unghi rotație mâner	180 grade în total

** Tensiune măsurată în gol. Tensiunea inițială a accumulatorului atinge maximum 20 volți. Tensiunea nominală este de 18 volți.

ACCESORII

	WG349E	WG349E.9
Încărcător (WA3880)	1	/
Acumulator (WA3551)	1	/
Ham de susținere	1	1
Tijă & teacă de lanț	1	1
Polul atașament cap de ferăstrău (WA0307)	1	1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta electrică. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonică ponderată L _pA = 79.07 dB(A)

$$ K _ {P A} = 3 \mathrm{dB(A)} $$

Putere acustică ponderată L = 89.7dB(A)

$$ { } ^ { w } K _ { P A } = 3 \mathrm{~dB(A)} $$

Purtați echipament de protectie pentru urechi.

INFORMATII DESPRE VIBRATII

Valori totale vibrații (sumă vectorială triaxială) determinată conform EN ISO 11680-1.

Valoarea de emisie a vibratiei: ah = 1.83 m/s²

Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii.

AVERTISMENT: Valoarea de emisie a vibrației în timpul folosirii effective a sculei electrice poate diferi de valoarea declarată în funcție de modurile în care este folosită scula, ce depind de exemplele următoare și de variații ale modului de utilizare a sculei:

Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.

Scula este în stare bună de funcționare și bine întreținută Folosirea accesoriului corect pentru sculă și păstrarea acesteia în condiții bune.

Strângerea corespunzătoare a mânerelor și dacă se folosesc accesorii anti-vibratie.

Scula este folosită conform indicatiilor din fabrică și conform acestor instructiuni.

Această sculă poate cauza sindromul vibrație mână-braț dacă nu este folosită în mod corespunzător.

AVERTISMENT: Pentru a fi corectă, estimarea nivelului de expunere în condiții concrete de folosire trebuie să ia în considerare toate părțile ciclului de operare cum ar fi de câte ori scula este oprită și cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale.

Ajută la micșorarea riscului de expunere le vibrații. Utilizați ÎNTOTDEAUNA dălți, burghie și pânze ascuțite Păstrați unealta electrică în conformitate cu aceste instrucțiuni și aveți grijă de lubrifierea ei corespunzătoare (dacă e cazul).

Dacă această unealtă electrică este utilizată în mod constant, atunci achiziționați și accesorii anti-vibrătie. Planificați-vă astfel programul de lucru încât uneltele electrice cu vibrății mari să fie utilizate de-a lungul mai multor zile.

UTILIZARE CONFORM DESTINATIEI

Fierăstraiele cu tije sunt folosite pentru a tăia copacii, trunchiurile, ramurile, grinzile de lemn, scândurile și altele. Poate fi tăiată pe cereale sau pe cereale. Acest produs nu este potrivit pentru tăierea materialelor minerale.

ASAMBLAREA

AVERTISMENT! Nu introduceți acumulatorul înainte de asamblarea completă a uneltei electrice.

La manevrarea lantului de ferăstrău purtați întotdeauna mănuși de protectie.

ASAMBLAREA LANTULUI ŞI A LAMEI DE GHIDARE A LANTULUI

1. Despachetați cu atenție toate componentele.
2. Asezați lantul pe o suprafață solidă și orizontală.
3. Utilizați numai lanțuri originale WORX sau cele recomandate pentru lama de ghidare.
4. Treceți lanțul (1) prin fanta din jurul lamei de ghidare (7). Asigurați-vă că lanțul este montat în direcția corectă de rulare prin compararea lui cu pictograma lanțilui de pe lama de ghidare sau comparându-l cu pictograma direcției lanțului (10) aflată pe corpul uneltei electrice. Asigurați-vă că placa de tensionare a lamei (27) este orientată către exterior. (Vezi Figura A)
5. Potriviti lanțul pe pinionul de acționare (9), introduceți cele două piese de poziționare ale tijei de ghidare (11) pe șurubul tijei fixe (12) și placa tijă de ghidare (13) în canelura cheii deschiderii tijei de ghidare (7). (Consultați Fig. B1, B2)
6. Asigurați-vă că toate componentele sunt montate corespunzător. Asigurați-vă că ochii lantului sunt așezați corect pe dinții roții de lant (Consultați Fig. C1). Evitați îngrămădirea lantului și ieșirea acestuia din canelura lamei de ghidare, ilustrată în fig. C2. Dacă partea de ghidare a lantului iese din canelură, apucați lantul înainte de locul respectiv și așezați-I corect în canelură.

NOTĂ: Lanțul trebuie să se rotească liber, fără deformări.

1. Montați capacul lantului (3) și fixați-o prin rotirea butonului rotativ de tensionare a lantului (2) în direcția mersului acelor de ceasornic. (Consultați Fig. D)

AVERTISMENT: lanțul nu este încă tensionat. Tensionarea lanțului se realizează conform instructiunilor din secțiunea „Tensionarea lanțului”. În acest moment, este necesară o verificare a lanțului, pentru a se asigura că acesta este tensionat în mod corespunzător.

Întinderea lanțului de ferăstrău (Consultați Fig. E)

Notă: Lanțurile noi pentru fierăstraie se vor întinde. Verificați frecvent tensiunea lanțului cu ocazia primei utilizări și strângeți lanțul (1) atunci când acesta se slăbește în jurul lamei de ghidare (7).

AVERTISMENT:

• Scoateți accumulatorul din unealtă înainte de a regla tensiunea lanțului ferăstrăului.
• Muchiile de tăiere ale lanțului sunt ascuțite. Utilizați mănuși de protecție când manevrați lanțul.

• Asigurați-vă că tensiunea lanțului rămâne în permanență la un nivel corespunzător. Este posibil ca un lanț slăbit să genereze accidente prin proiectarea fierăstrăului în direcția operatorului în momentul în care ia contact cu lemnul. De asemenea, un lanț slăbit este posibil să sarà din canelura lamei de ghidare. Acest lucru poate duce la vătămarea operatorului și la deteriorarea lanțului. Un lanț slăbit va conduce la uzarea rapidă a lanțului, lamei de ghidarei și a pinionului.

• Asezați ferăstrăul pe o suprafață plană.

• Rotiți butonul de tensionare a lantului (2) în sens invers acelor de ceasornic până când se obținere o strângere adecvată.

Notă: Tensionarea lanțului crește în mod automat dacă butonul rotativ de tensionare a lanțului (2) este rotit în direcția mersului acelor de ceasornic. Mecanismul cu clichet previne slăbirea tensiunii lanțului.

1. Verificați cu atenție tensiunea setată de butonul automat de tensionare a lanțului. Se consideră că tensiunea corectă a lanțului a fost atinsă atunci când la mijlocul lamei de ghidare (7) lanțul (1) poate fi ridicat până la jumătatea înălțimii dintelui de acționare a lanțului. Această verificare trebuie efectuată cu o singură mână, lanțul trebuind să reziste și la greutatea mașinii așezate pe sol. (Consultați Fig. E)

NOTĂ: Se consideră că lanțul (1) este tensionat corespunzător dacă poate fi ridicat de pe lama de ghidare (7) fără ca dintele de acționare să sarà de pe lama de ghidare (7).

NOTĂ: În timpul tăierii lanțul (1) se va întinde și-și va pierde tensiunea setată. Dacă apar jocuri la lanț, dezșurubați complet butonul de tensionare a lanțului (2) sau rotiți butonul de trei ori în direcția contrară mersului acelor de ceasornic, după care strângeți din nou butonul de tensionare a lanțului (2) pentru a reveni la setarea corectă a tensiunii lanțului prin repetarea pașilor 1-4 descriși mai sus.

MONTAREA TIJEI DE PRELUNGIRE PE MAŞINĂ (Consultați Fig. F1)

Pasul 1: Așa cum se arată în figura F1, slăbiti tija de asamblare a ferăstrăului (17). Aliniati mașina și introduceti-o în bara de extensie.

Pasul 2: Apăsați maneta de asamblare a ferăstrăului cu tije și strângeți bara de extensie la mașină.

NOTĂ: Înainte de a trece la utilizarea ferăstrăului cu lant, verificați dacă tija de prelungire a fost fixată sigur în locașul ei

DEMONTAREA TIJEI DE PRELUNGIRE (Consultați Fig. F2)

Pasul 1: După cum se arată, deblocați tija de asamblare a ferăstrăului (17).

Pasul 2: Când cele două butoane de blocare a capului de ferăstrău (5) sunt apăsate simultan, ferăstrăul este alunecat pentru a deconecta tija de extensie de la ferăstrău.

Reglarea lungimii tijei de prelungire (Consultați Fig. G)

Ferăstrăul de tăiat la înălțime este dotat cu o tijă de prelungire care se poate extinde de la dimensiunea minimă a tijei de 1.8m (închis complet) la lungimea maximă de 2.3m (extins complet).

Înălțimea de strângere a tijei interne (18) este utilizată pentru a fixa tija la orice lungime extinsă.

1. Pentru a extinde tija, slăbiți maneta de fixare a tijei interne (18), așa cum se arată în figura G. După slăbire, tija va culisa liber.
2. Tragetă afară tija interioară până când ajungeți la lungimea de extindere dorită.

Notă: Tija trebuie extinsă numai până la lungimea cu care se poate ajunge până la creanga destinată tăierii.

1. Pentru a bloca tija în această poziție, strângeți brațul de blocare conform Fig. G.

FIXAREA ŞI REGLAREA CURELEI DE UMĂR (Consultați Fig. H1, H2)

Atașați cureaua de umăr la cârligul de pe stâlp folosind cârligul pentru carabinier, așa cum se arată în figura H1. Pentru a regla poziția curelei de umăr, rotiți-o în sens invers acelor de ceasornic pentru a elibera butonul de blocare. Mută-l în locația dorită. După cum se arată, strângeți butonul de blocare în sens orar pentru a bloca.

REGLAREA UNGHIUI CAPULUI FERĂSTĂULUI (Consultați Fig. I1, I2)

Capătul de ferăstrău poate fi rotit la diferite unghiuri de tăiere de 0°, 15° și 30°. (Consultați Fig. I1)

1. Apăsați simultan butoanele de reglare a capului de ferăstrău pe ambele părți pentru a roti capul de ferăstrău pentru pol în unghiul de tăiere dorit. (Consultați Fig. I2)

2. Când capul de ferăstrău stâlp este reglat pe unghiul dorit, eliberați butonul.

NOTĂ: Nerespectarea corectă a ferăstrăului cu tijă poate duce la vătămări corporale și / sau daune materiale.

AVERTISMENT! Asigurati-vă întotdeauna că capul ferăstrăului cu tijă este bine blocat! Nu folositi ferăstrăul cu poli dacă

capul se află în orice altă poziție sau nu este blocat!

REGLAREA MÂNTULUI SPATE (Consultați Fig. J)

Apăsați butonul de rotație al manetei de extensie înainte pentru a debloca.Țineți mânerul din spate și rotiți-l în cea mai confortabilă și echilibrată poziție. Eliberați butonul de rotație a manetei de extensie pentru a bloca mânerul din spate.

AVERTISMENT: Asigurați-vă că blocați mânerul în poziția dorită înainte de a continua. Nu rotiți mânerul când folosiți

ferăstrăul.

LUBRIFIEREA

IMPORTANT: când este livrat, fierăstrăul nu este umplut cu ulei. Este esențial să umpleți fierăstrăul cu ulei înainte de a-l n. Pentru a evita deteriorarea excesivă a sului, nu utilizați niciodată fierăstrăul lei de lant sau cu un rezervor de ulei gol.

Notă: durata de viață a lanțului și capacitatea de tăiere a instrumentului depind de o lubrifiere optimă. Din acest motiv, lanțul este gresat în mod automat în timpul funcționării.

UMPLEREA REZERVORULUI DE ULEI (CONSULTATI FIG. K)

AVERTISMENT: Înainte de a reumple rezervorul de ulei, îndepărtați pachetul de acumulatoare.

1. Asezați ferăstrăul cu lanț (6) pe orice suprafață adecvată.
2. Curățați zona din jurul capacului orificiului de umplere cu ulei cu o cârpă, după care deșurubați capacul.
3. Adăugați ulei și ulei în lanț (neincluse) până când rezervorul este plin.
4. Preveniți pătrunderea în rezervor a murdăriei sau a reziduurilor și puneți la loc capacul rezervorului (6), după care strângeți-l cu mâna până la blocare.

IMPORTANT: Pentru a permite aerisirea rezervorului de ulei, există o serie de canale de aerisire de mici dimensiuni, între capacul orificiului de umplere cu ulei și sită. Acestea au și rol de prevenire a scurgerilor. Când nu utilizați unealta, asigurați- vă că îl păstrați în poziție orizontală (cu capacul orificiului de umplere cu ulei (6) orientat în sus).

Este important să utilizați numai tipurile de ulei recomandate, pentru evita deteriorarea ferăstrăului (Grade: ISO VG32). Acesta se poate achiziționa din locația de unde ați cumpărat ferăstrăul sau în magazinul local de unelte electrice. Nu folosiți niciodată ulei vechi. Utilizarea unui ulei neaprobat va duce la anularea garanției.

Nu-l înghițiți. Dacă l-ați înghițit, chemați medicul neîntârziat. Feriți produsul de copii. Păstrați-l la distanță de sursele de căldură sau de flacări deschise.

Verificarea lubrifierii automate

Funcționarea sistemului de lubrifiere automată a lantului poate fi verificată pornind ferăstrăul (7) și ținându-l cu vârful îndreptat în direcția unui carton sau a unei hârtii de pe sol. Dacă apare o dâră crescândă de ulei atunci rezultă că lubrifierea automată funcționează impecabil. Dacă uleiul nu este dozat în mod regulat, în ciuda faptului că rezervorul de ulei este plin, contactați un agent al serviciului de relații cu clientii WORX sau un agent de service autorizat WORX

ATENTIE:Nu atingeți solul cu lanțul, păstrați o distanță de siguranță de 3.6m.

FUNCTIONAREA

1. ÎNAINTE DE A UTILIZA INSTRUMENTUL FĂRĂ FIR

AVERTISMENT! Încărcătorul și accumulatorul sunt concepute special pentru fi utilizate împreună, așadar nu încercați să utilizați alte dispozitive. Nu introduceți sau nu permiteți niciodată pătrunderea obiectelor metalice în conectorii încărcătorului sau accumulatorului, deoarece pot apărea defectiuni de natură electrică și pericole.

NOTE: Acumulatorul este NEÎNCĂRCAT și trebuie să îl încărcați o dată înainte de utilizare.

Încărcătorul furnizat este compatibil cu accumulatorul litiuion montat în mașină. Nu utilizați un alt accumulator.

2. ÎNCĂRCAREA ACUMULATORULUI

Accumulatorul litiu-ion este protejat împotriva descărcării complete. Când acumulatorul este descărcat, mașina este oprită cu ajutorul unui circuit de protecție.

Într-un mediu cald sau după o utilizare intensă, acumulatorul se poate încinge prea tare pentru a putea fi încărcat. Permiteți răcirea acestuia înainte de a-l reîncărca.

3. PENTRU SCOATEREA SAU INSTALAREA ACUMULATORULUI (Consultați Fig. L1, L2)

Apăsați butonul de eliberare a accumulatorului pentru eliberarea accumulatorului din unealtă. După reîncărcare, introduceți accumulatorul în portul destinat acestuia. Este suficient să împingeți și să aplicați o ușoară presiune. Verificați dacă accumulatorul este fixat corespunzător.

Notă: La scoaterea accumulatorului, țineți ferm de acesta pentru a evita căderea lui și rănirea.

4. PORNIRE/OPRIRE (Consultati Fig. M)

ATENTIE: Înainte de a trece la utilizarea acestei unelte fără fir, verificați pachetul de acumulatoare. Utilizați numai acele pachete de acumulatoare care sunt trecute în lista din secțiunea ACCESORII.

Pentru a porni mașina, apăsați butonul de blocare (23), după care apăsați complet comutatorul de pornire/oprire (19) și mențineți-l în această poziție. Butonul de blocare a manetei de extensie poate fi acum eliberat.

Pentru a opri maşina, eliberați comutatorul de pornire/oprire.

5. TĂIEREA

IMPORTANT: Este rezervorul plin cu ulei? Verificați înante de lucru și regulat în timpul lucrului indicatorul (8) nivelului de ulei (Consultați Fig. N1). Completați cu ulei când nivelul uleiului a ajuns la marginea inferioară a geamului de observare. Doza de ulei ajunge pentru aprox. 35 minute, în funcție de pauze și de intensitatea lucrului.

Verificați întinderea lantului în timpul tăierii la fiecare 10 minute.

(1) Introduceți acumulatorul în instrument.
(2) Asigurați-vă că sectiunea care urmează să fie tăiată nu se află pe pământ. Acest lucru previne contactul dintre lanț (1) și pământ atunci când se realizează tăierea. Atingerea pământului atunci când lanțul se află în mișcare este periculoasă și va conduce la tocirea lanțului.
(3) Utilizați ambele mâini pentru a prinde ferm ferăstrăul. Tineți întotdeauna mânerul principal cu mâna stângă și mânerul spate (22) cu mâna dreaptă. Mențineți o priză fermă. Toate degetele trebuie să se înfășoare în jurul mânerelor ferăstrăului. (Consultați Fig. N2)
(4) Asigurați-vă că fixați bine picioarele pe sol. Păstrați picioarele la același nivel cu umerii. Asigurați-vă că distribuiți greutatea în mod egal pe ambele picioare.
(5) Când sunteti pregătit să tăiați, apăsați butonul de blocare a manetei de extensie (23) cu degetul mare și strângeți declanșatorul. Acest lucru va determina pornirea fierăstrăului. Eliberarea declanșatorului va determina oprirea fierăstrăului. Asigurați-vă că fierăstrăul funcționează la viteză maximă înainte de a începe să tăiați.
(6) Când începeti să tăiați, așezați cu atenție lanțul aflat în mișcare pe bucata de lemn. Lemnul trebuie să fie plasat cât mai aproape de corpul uneltei electrice. Tineți ferm fierăstrăul pentru a evita ca acesta să sarà sau să se deplaseze în lateral.
(7) Ghidați ferăstrăul aplicând o presiune ușoară și nu exercitați o forță excesivă asupra acestuia, lăsându-l să lucreze liber. Motorul va lucra în suprasarcină și se poate arde. Motorul vă va ajuta să finalizați lucrarea mai bine și în condiții de siguranță sporite dacă îl utilizați la viteza pentru care a fost construit.
(8) Scoateți fierăstrăul din bucata de lemn tăiată cât timp acesta se află în continuare la viteză maximă. Opritți funcționarea fierăstrăului eliberând comutatorul de pornire/oprire (19). Asigurați-vă că fierăstrăul s-a oprit complet din funcționare înainte de a-l așeza jos.
(9) Exersați pe niște bușteni inutili într-o zonă de lucru sigură pentru a vă deprinde cu o mișcare fluidă și cu o viteză de tăiere uniformă.

Mecanisme de protectie împotriva reculului ale acestui fierăstrău

Acest fierăstrău este dotat cu un lanț și cu o bară de ghidare care permit reducerea la minim a reculului. Ambele componente reduc riscul de recul al lanțului. Cu toate acestea, există în continuare un oarecare risc de recul la folosirea acestui fierăstrău.

Următorii pași vor reduce riscul de recul.

• Utilizați ambele mâini pentru a prinde ferăstrăul în timp ce ferăstrăul funcționează. Mențineți o priză fermă. Degetele trebuie așezate în jurul mânerelor ferăstrăului
• Mentineți toate elementele de siguranță pe ferăstrău. Asigurati-vă că funcționează corespunzător.
• Nu tăiați cu fierăstrăul deasupra capului sau peste nivelul umerilor.
• Mențineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare.
• Mențineți o poziție ușor către partea stângă a fierăstrăului. Acest lucru ajută la evitarea menținerii corpului aliniat cu lanțul.
• Nu lăsați vârful lamei de ghidare să intre în contact cu

niciun obiect când lantul de ferăstrău se mișcă.

• Nu încercați niciodată să tăiați două bucăți de lemn în același timp. Tăiați o singură bucată de lemn o dată.
• Nu introduceti vârful lamei de ghidare și nu efectuați tăieturi oblice (perforând lemnul utilizând vârful lamei).
• Aveți grijă la deplasarea lemnului sau la alte forțe care pot prinde lanțul de ferăstrău.
• Acordati atenție maximă când reluați o tăietură anterioară.
• Folosiți numai lanțul și bara de ghidare (7) cu caracteristici de reducere a reculului care au fost furnizate împreună cu acest fierăstrău.
• Nu utilizați niciodată un lanț de ferăstrău uzat sau slăbit. Mentineți lanțul de ferăstrău ascuțit cu tensiunea corespunzătoare.

Utilizarea ferăstrăului de tăiere la înălțime

Tăiere cu ajutorul hamului de susținere (Consultați Fig. N2)

Catargul de prelungire este furnizat împreună cu un ham de susținere care asigură un sprijin suplimentar atunci când ferăstrăul Ferăstrău cu lanț trebuie ridicat în aer. Agățați hamul de catargul de prelungire și puneți hamul pe umăr. Acest ham frânează de multe ori impactul produs de căderea bruscă a ferăstrăului Ferăstrău cu lanț după finalizarea unei tăieri.

Tăierea cu ajutorul tijei de prelungire

1. Introduceti accumulatorul în instrument.
2. Înainte de a tăia o creangă aflată la înălțime, repetați în gând pașii enumerați în capitolul “Scurtarea crengilor” și acordați o atenție sporită traseului probabil parcurs de creanga aflată în cădere.

AVERTISMENT: Nu staționați direct sub crengile care urmează a fi tăiate. Țineți

la o distanță considerabilă trecătorii. Nu vă urcați pe scară sau pe alte suprafețe instabile în timp ce utilizați unealta la tăiere. Nu utilizați unealta în apropierea conductorilor și a cablurilor electrice sau telefonice. Păstrați o distanță de minim 3 m față de toate cablurile electrice. (Consultați Fig. 01-04)

1. Utilizați ambele mâini pentru a prinde ferm ferăstrăul. Atunci când utilizați acest ferăstrău cu tijă, apucați-l numai de locurile desemnate pentru acesta (Consultați Fig. O5). Mențineți o priză fermă. Toate degetele trebuie să se înfășoare în jurul mânerelor ferăstrăului..
2. Asigurați-vă că fixați bine picioarele pe sol. Păstrați picioarele la același nivel cu umerii. Asigurați-vă că distribuiți greutatea în mod egal pe ambele picioare.
3. Când sunteți pregătit să tăiați, apăsați butonul de blocare a manetei de extensie (23), după care apăsați complet butonul On/Off (Pornit/Oprit) (19) (Consultați Fig. M). Acest lucru va determina pornirea fierăstrăului. Eliberarea declanșatorului va determina oprirea fierăstrăului. Asigurați-vă că fierăstrăul funcționează la viteză maximă înainte de a începe să tăiați.
4. Când începeti să tăiați, așezați cu atenție lanțul aflat în mișcare pe bucata de lemn. Țineți ferm fierăstrăul pentru a evita ca acesta să sarà sau să se deplaseze în lateral.
5. Ghidați fierăstrăul aplicând o presiune ușoară și nu

exercitați o forță excesivă asupra acestuia. Motorul va lucra în suprasarcină și se poate arde. Motorul vă va ajuta să finalizați lucrarea mai bine și în condiții de siguranță sporite dacă îl utilizați la viteza pentru care a fost construit.

1. Scoateți fierăstrăul din bucata de lemn tăiată cât timp acesta se află în continuare la viteză maximă. Opritți funcționarea fierăstrăului eliberând comutatorul de pornire/oprire. Asigurați-vă că fierăstrăul s-a oprit complet din funcționare înainte de a-l așeza jos.

FASONAREA UNUI COPAC (TUNDERE)

AVERTIZARE: Evitați reculul mașinii. Reculul poate cauza leziuni corporale grave sau chiar decesul operatorului sculei.

Vezi secțiunea Recul pentru a evita aceste riscuri.

AVERTIZARE: Nu utilizați ferăstrăul cu tijă de prelungire dacă

- vă aflați într-un copac,

- vă aflați pe o scară sau pe vreo suprafață instabilă,

- vă aflați într-o poziție incomodă.

În situațiile enumerate mai sus puteți pierde ușor controlul ferăstrăului de tăiere la înălțime și puteți suferi leziuni corporale grave.

AVERTIZARE: La utilizarea acestui tip de ferăstrău nu ridicati brațele mai sus de înălțimea umerilor.

ATENTIE: Dacă vă întâlniți cu niște situații care vă depășesc pregătirea, cereți sfaturi profesioniste.

Fasonarea unui copac reprezintă un procedeu prin care se taie crengile unui copac viu. Asigurați-vă că fixați bine picioarele pe sol. Păstrați picioarele la același nivel cu umerii. Asigurați-vă că distribuiti greutatea în mod egal pe ambele picioare.

Urmati instructiunile de mai jos la fasonarea unui copac.

1. Mai întâi tăiați șase centimetri de trunchiul de pe partea inferioară a membrului. Utilizați partea de sus a șinei de ghidare pentru a efectua această tăiere. Tăiați cca 1/3 din diametrul crengii vizate (Consultați Fig. O6).
2. Îndepărtați-vă membrele de două-patru centimetri. Faceți a doua tăiere din partea de sus a crengii. Continuați tăierea până când creanga vizată se desprinde și cade.
3. Faceți a treia tăiere cât mai aproape de trunchiul copacului, începând din partea de jos a ciotului rămas. Utilizați partea superioară a șinei de ghidare pentru a face această tăiere. Tăiați până la circa 1/3 din diametrul ciotului.
4. Efectuați a patra tăiere exact deasupra celei de a treia tăieri. Tăiați până când vă întâlniți cu a treia tăiere. Această tăiere va îndepărta ciotul rămas după tăierea crengii.

ÎNTRETINEREA FERĂSTRĂULUI

Urmati instrucțiunile de întreținere din acest manual. Curățarea și întreținerea corespunzătoare a lantului de ferăstrău și a lamei de ghidare, precum și a ferăstrăul în general, poate reduce riscul de recul. Inspectați și întrețineți ferăstrăul după fiecare utilizare. Acest lucru va crește durata de viață a ferăstrăului dumneavoastră.

Notă: Chiar după o ascuțire corespunzătoare, riscul de recul poate crește după fiecare ascuțire.

ÎNTRETINERE ŞI DEPOZÎTAREA FERĂSTĂURILOR VERTICALE

1. Scoateți acumulatorul din ferăstrău:
   • Dacă nu este utilizat.
2. înainte de a vă deplasa dintr-un loc în altul;
3. Înainte de service.
4. Înainte de a înlocui accesoriiile sau dispozitivele de atașare, precum lanțul de ferăstrău sau lama de ghidare.

5. Verificați ferăstrăul înainte și după fiecare utilizare. Verificați cu atenție fierăstrăul în cazul în care mecanismul de protecție a utilizatorului sau o altă componentă a fost deteriorată. Verificați pentru a vedea dacă există deteriorări care ar putea afecta siguranța operatorului sau funcționarea fierăstrăului. Verificați alinierea sau conexiunile dintre componentele mobile. Verificați dacă există componente rupte sau deteriorate. Nu folosiți fierăstrăul dacă există deteriorări de natură să afecteze siguranța sau funcționarea. Asigurați-vă că repararea se realizează într-un centru de service autorizat. Pentru a găsi un centru de service autorizat, accesati www.worx.com.

6. Păstrați cu grijă ferăstrăul.

- Nu expuneți niciodată unealta electrică la ploaie sau la umezeală directă.

- Păstrați lanțul de ferăstrău ascuțit, curat și lubrifiant pentru o funcționare mai bună și mai sigură.

- Urmati paşii evidențiați în acest manual pentru a ascuți lanțul de ferăstrău.

- Mențineți mânerele uscate, curate și nu permiteți ca acestea să intre în contact cu ulei sau vaselină.

- Mentineți toate şuruburile și piulițele strânse.

1. La efectuarea operațiilor de service, utilizați numai piese de schimb identice cu cele înlocuite.

2. Depozitați ferăstrăul întotdeauna în condiții optime atunci când nu îl utilizați

- Într-un loc înalt sau încuiat, departe de copii.

- Într-un loc uscat.

- Cu teaca lamei de ghidare și a lantului trasă deasupra (3)

Întreținerea lamei de ghidare

Pentru a maximiza durata de viață a lamei, se recomandă să respectați următoarele indicatii privind întreținerea.

Lama de ghidare pe care este aşezat lanțul trebuie să fie

curățată înainte de depozitarea mașinii sau dacă lama și lanțul sunt murdare.

Lama de ghidare trebuie curățată de fiecare dată când este scos lanțul.

Pentru a curăța lama de ghidare

1. Demontați protectia pentru lant, lama și lantul. (consultați sectiunea ASAMBLAREA)
2. Folosind o perie de sârmă, o şurubelniță sau un instrument similar, curățați urmele de murdărie de pe lama de ghidare. (Consultați Fig. P)
3. Aveți grijă să curățați complet locurile prin care trece uleiul.

Condițiile care impun întreținerea lantului (1) și a lamei de ghidare (7)

• ferăstrăul taie într-o parte sau în unghi;
• ferăstrăul trebuie forțat pentru a înainta în tăietură;
• alimentarea cu ulei a lamei și a lanțului este inadecvată.

Verificați starea barei de ghidare de fiecare dată când lanțul este ascuțit. O lamă de ghidare uzată va determina deteriorarea lanțului și va îngreuna tăierea.

După fiecare utilizare, cu unitatea deconectată de la sursa de alimentare, curățați rumegușul de pe lama de ghidare și din orificiul pinionului.

Când partea de sus a lamei de ghidare este neuniformă, folosiți o pilă pentru a reface muchiile și părțile laterale, astfel încât acestea să fie drepte.

Canelură uzată Canelură corectă

Înlocuiti lama de ghidare când canelura este uzată, când lama de ghidare este îndoită sau crăpată sau când are loc o supraîncălzire sau o debavurare a lamei. Dacă se impune înlocuirea, folositi numai lame de ghidare specifice ferăstrăului dvs. (tipul acesteia poate fi regăsit în lista cu piese de înlocuire sau pe autocolantul aflat pe ferăstrău).

Schimbarea/inversarea lantului de ferăstrău și a lamei

Înlocuiti lanțul de ferăstrău când dispozitivele de tăiere sunt prea uzate pentru a mai fi ascuțite sau când lanțul se rupe. Utilizați doar lanțul de schimb menționat în acest manual.

Verificați lama de ghidare înainte de a ascuți lanțul. O lamă de ghidare uzată sau deteriorată este nesigură și va deteriora lanțul de ferăstrău și va îngreuna operațiunea de tăiere.

Potriviti gheara plăcii de tensionare a lamei de ghidare (27) în lama nouă prin strângerea șurubului în direcția mersului acelor de ceasornic. Partea protuberantă a ghearei (a) trebuie să intre precis în gaura din lama de ghidare. (Consultați Fig. Q)

ASCUTIREA LANTULUI DE FERĂSTRĂU

AVERTISMENT:

Scoateți acumulatorul din ferăstrău înainte de service. Electrocutarea sau ctul cu lanțul de tăiere aflat în mișcare cauza răniri grave sau deces.

Muchiile de tăiere ale lanțului sunt ascuțite. Utilizați mănuși de protecție când manevrați lanțul.

Mentineți lanțul ferăstrăului ascuțit. Veți tăia mai rapid și mai sigur. Un lanț de ferăstrău tocit va cauza uzura rapidă a roții de lanț, lamei de ghidare, lanțului de ferăstrău și motorului. Dacă trebuie să forțați pătrunderea lanțului de ferăstrău în lemn și tăierea produce doar rumeguș cu câteva așchii mari, lanțul de ferăstrău este uzat.

PROTECTIA MEDIULU

Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare

existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

DEPANAREA

În cazul în care scula electrică nu funcționează impecabil, tabelul următor vă prezintă simptomele defectiunilor, cauzele posibile cât și măsurile de remediere. Dacă prin aceasta nu puteți identifica și înlătura problema, adresați-vă atelierului dumneavoastră de service.

AVERTISMENT: înainte de detectarea defectiunilor, deconectați ferăstrăul cu lant și extrageți acumulatorul.

Simptom Cauze posibile Solutie posibilă
Ferăstrăul nu poate fi actionat Acumulatorul este consumat. Siguranță defectă.		Încărcați acumulatorul.Înlocuiti siguranța.
Rod a văzut operația intermitentă SupraîncălzireExercitați o presiune prea mare în timpul tăierii.Conexiune slabă.Cabluri interne slăbit.Întrerupătorul pornit/oprit defect.		Duceți mașina într-un loc răcoros și bine aerisit, și așteptați răcirea ei Exercitați o presiune mai mică în timpul operațiunii de tăiereContactați agentul de service 1-866-354-WORX (9679).
Lanțul de ferăstrău este uscat. Nu ex stă ulei în rezervor.Aerisirea dopului de închidere al rezervorului de ulei este înfundată.Canalul de scurgere a uleiului este înfundat.		Completați cu ulei.Curățați dopul de închidere al rezervorului de ulei.Curățați canalul de scurgere a uleiului.
Lanțul/Bara lanțului se supraîncălzește.	Nu există ulei în rezervor.Aerisirea dopului de închidere al rezervorului de ulei este înfundată.Canalul de scurgere a uleiului este înfundat.Lanțul de ferăstrău este întins prea tare.Lanțul de ferăstrău este tocit.	Completați cu ulei.Curățați dopul de închidere al rezervorului de ulei.Curățați orificiul de ieșire pentru trecerea uleiului.Reglați butonul rotativ de blocare.Ascuțiți sau înlocuiti lanțul de ferăstrău.
Lacrima de fierăstră extrem,vibrația, ferăstrăul nu este corectă	Lanțul nu este întins suficientLanțul de ferăstrău este tocitLanțul de ferăstrău este uzatDinții de ferăstrău sunt îndreptați în direcția greșită	Reglați întinderea lanțuluiAscuțiți sau înlocuiti lanțul de ferăstrăuÎnlocuiti lanțul de ferăstrăuMontați corect lanțul de ferăstrău

DECLARATIE DE CONFORMITATE

Subsemnații,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declarăm că produsul,

Descriere Ferastrau cu tijă actionat cu baterie

Tip WG349E WG349E.9 (3 - denumirea maşinii electrice, respectiv a și tijă de prelungire)

Functie Tăierea ramurilor înalte

Respectă următoarele Directive:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC modificată prin

2005/88/EC

Organismul notificat implicat

Nume: Interrek Deutschland GmbH (organism notificat 0905)

2000/14/EC modificată prin 2005/88/EC:

- Procedură de evaluare a conformității conformă cu

Anexa V

- Nivel de putere sonoră măsurat 89.7 dB(A)

- Nivel de putere sonoră garantat declarat 93 dB(A)

Se conformează standardelor

EN 60745-1, EN ISO 11680-1, EN ISO 3744, EN

55014-1, EN 55014-2

Persoana responsabilă pentru elaborarea fișei tehnice,

Name: Marcel Filz

Adresa: Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2019/9/26

Allen Ding

Adjunct Inginer şef, Testare si certificare

Positec Technology (China) Co., Ltd
