Marka	Worx
Model	WG349E.9
Typ produktu	Akumulatorowa piła teleskopowa na tyczce
Zasilanie	Akumulator litowo-jonowy 20 V max (18 V nominalnie)
Długość prowadnicy	20 cm (8 cali)
Długość cięcia	18 cm (7 cali)
Prędkość cięcia	5,0 m/s
Pojemność zbiornika oleju	80 ml
Podziałka łańcucha	3/8" (0,95 cm)
Grubość łańcucha (grubość ogniw)	1,1 mm (0,043")
Liczba ogniw	33
Waga (z prowadnicą i łańcuchem)	3,3 kg
Zasięg całkowity	3,6 m
Długość trzonka (złożony/rozłożony)	1,8 m do 2,3 m
Kąty obrotu głowicy piły	0°, 15°, 30° (3 pozycje)
Obrót tylnego uchwytu	180°
Typ akumulatora	WA3551 (20 V, Li-ion)
Czas ładowania	1 godzina
Poziom ciśnienia akustycznego (LpA)	79,07 dB(A)
Poziom mocy akustycznej (LwA)	89,7 dB(A)
Wibracje (ah)	1,83 m/s² (niepewność K=1,5 m/s²)
Smarowanie	Automatyczne (olej biodegradowalny ISO VG32)
Zabezpieczenie przed odbiciem	Łańcuch zabezpieczający i prowadnica antyodbiciowa
Dołączone akcesoria	Akumulator WA3551, ładowarka WA3880, pasek na ramię, etui na prowadnicę i łańcuch, mocowanie głowicy WA0307

Często zadawane pytania - WG349E.9 WORX

Jak naciągnąć łańcuch piły?

Przed jakąkolwiek regulacją wyjmij akumulator. Obróć pokrętło napinania łańcucha (2) zgodnie z ruchem wskazówek zegara, aż łańcuch będzie można podnieść na około połowę głębokości ogniwa napędowego w środku prowadnicy. Nowy łańcuch się rozciąga, regularnie go sprawdzaj.

Jaki olej stosować do smarowania łańcucha?

Używaj wyłącznie biodegradowalnego oleju przylegającego klasy ISO VG32. Nigdy nie używaj oleju z recyklingu lub zużytego. Napełnij zbiornik (80 ml) przed każdym użyciem i regularnie sprawdzaj poziom.

Jak zamontować prowadnicę i łańcuch?

Umieść łańcuch w rowku prowadnicy, przestrzegając kierunku obrotu. Załóż ogniwa na koło zębate i włóż śrubę prowadnicy w rowek. Załóż pokrywę i dokręć pokrętło napinania. Sprawdź, czy łańcuch obraca się swobodnie, nie ma zagięć.

Jaki akumulator mogę używać z tą piłą?

Używaj wyłącznie akumulatora Worx WA3551 (20 V max, Li-ion) dostarczonego lub zalecanego. Nigdy nie używaj innego akumulatora, może to uszkodzić urządzenie lub spowodować pożar.

Jak ustawić kąt głowicy piły?

Naciśnij jednocześnie dwa przyciski regulacji głowicy piły (5) i obróć głowicę, aby wybrać jedną z trzech pozycji: 0°, 15° lub 30°. Zwolnij przyciski, aby zablokować. Przed użyciem upewnij się, że głowica jest dobrze zablokowana.

Jakie są podstawowe środki ostrożności?

Zawsze noś środki ochrony (oczy, uszy, rękawice, obuwie). Zachowaj odległość co najmniej 3 m od linii elektrycznych. Nigdy nie tnij powyżej ramion ani na drabinie. Trzymaj piłę mocno obiema rękami i używaj paska na ramię przy wysokich gałęziach.

Jak czyścić i konserwować piłę?

Przed konserwacją wyjmij akumulator. Wyczyść rowki prowadnicy szczotką drucianą, sprawdź kanały olejowe. Naostrz lub wymień łańcuch, jeśli jest tępy. Przechowuj piłę w suchym miejscu z założoną osłoną łańcucha.

Co zrobić, jeśli piła nie uruchamia się?

Sprawdź, czy akumulator jest naładowany i prawidłowo włożony. Upewnij się, że przycisk blokady przedłużacza (23) jest wciśnięty przed naciśnięciem włącznika/wyłącznika. Jeśli problem nadal występuje, skontaktuj się z serwisem Worx.

Jak używać paska na ramię i regulować jego położenie?

Zaczep pasek na ramię o haki trzonka. Aby wyregulować położenie, poluzuj pokrętło blokady, przesuń je w żądane miejsce i dokręć. Pasek na ramię pozwala lepiej wyważyć piłę i amortyzować wstrząsy podczas cięcia.

Jakie są objawy źle naciągniętego łańcucha?

Zbyt luźny łańcuch może zeskakiwać z prowadnicy, zwiększać ryzyko odbicia i przedwcześnie zużywać części. Sprawdzaj naciąg co 10 minut cięcia: łańcuch powinien dać się podnieść na około połowę ogniwa w środku prowadnicy.

INSTRUKCJA OBSŁUGI WG349E.9 WORX

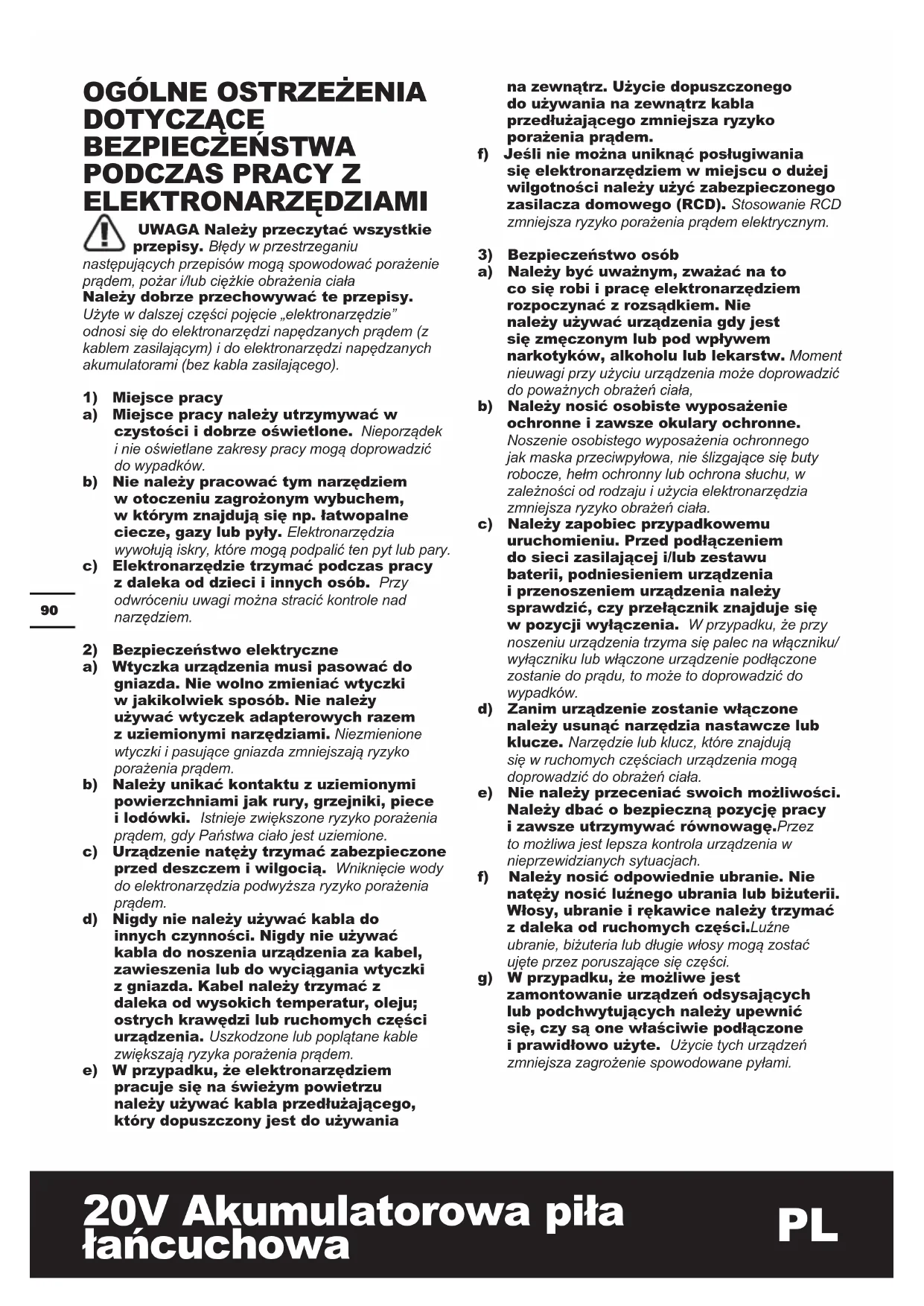

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS PRACY Z ELEKTRONARZĘDZIAMI

UWAGA Należy przeczytać wszystkie przepisy. Błędy w przestrzeganiu

następujących przepisów mogą spowodować porażenie prądem, pożar i/łub ciężkie obrażenia ciała Należy dobrze przechowywać te przepisy.

Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

1) Miejsce pracy
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.
c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem.
e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania

na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.
3) Bezpieczeństwo osób
a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała,
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.
c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/ wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.
d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części.
g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.

4) Staranne obcowanie oraz użycie elektronarzędzi
a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Należy odłączyć wtykę od źródła zasilania i/lub zestawu baterii, przed wykonaniem jakichkolwiek regulacji, zmiany akcesoriów lub podczas przechowywania elektronarzędzi. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.
d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Urządzenie należy pieczołowicie pielęgnować. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.
5) Staranne użytkowanie elektronarzędzi napędzanych akumulatorami
a) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru..
c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet,

kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów.

Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń,
6) Serwis
a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych.

To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

OSTRZEŻENIE DOTYCZĄCE BEZPIECZENSTWA PIŁY PRĘTOWEJ

1. Trzymaj piłę tnącą w wystarczającej odległości od napowietrznej linii energetycznej.
2. Należy zwrócić uwagę na niebezpieczeństwo pozycji roboczej, a także ryzyko spadnięcia gałęzi lub uderzeń o ziemię, a operator może zostać uderzony przez spadające gałęzie lub uderzenia gałęziami po uderzeniu o ziemię. Usuń gałęzie w każdej sekcji.

INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULĄTORA

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora

na uderzenia mechaniczne.

e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.

f) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.

g) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.

h) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.

i) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.

j) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz.

k) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.

I) Ogniwa pomocnicze oraz moduł akumulatora osiągają największą wydajność podczas pracy w normalnej temperaturze pokojowej (20°C ± 5°C).

m) Podczas utylizacji akumulatorów należy oddzielić od siebie akumulatory o różnych systemach elektromechanicznych.

n) Akumulatory należy ładować tylko w ładowarkach, które poleci producent. Nie należy używać ładowarki innej niż dostarczonej wraz z narzędziem. Ładowarka odpowiednia dla jednego rodzaju akumulatorów może stworzyć ryzyko pożaru, gdy użyje się jej z innym rodzajem akumulatorów.

o) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.

p) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.

q) Zachowaj oryginalne instrukcje produktu do wglądu.

r) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa.

s) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.

t) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów.

u) Nie wyjmuj baterii z oryginalnego opakowania do momentu zastosowania w urządzeniu.

v) Kieruj się poprawną biegunowością wyznaczoną za pomocą symboli plus (+) i minus (−) na baterii / akumulatorze.

ZACHOWAĆ NINIESZE INSTRUKCJE

SYMBOLE

	Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami.
	OSTRZEŻENIE
	Używać ochrony słuchu.
	Używać ochrony wzroku.
	Stosować ochronę głowy
	Należy zakładać okulary ochronne
	Obuwie ochronne
	Chron narzędzie przed deszczem
	Ostrzeżenie odnośnie niebezpieczeństwa wynikającego z naziemnych linii elektrycznych.
	Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

Li-lon	Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje.
	Nie wrzucać do ognia
	Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi.
	Odblokowanie
	Blokada

LISTA KOMPONENTÓW

1. LÁNCUCH

2. POKRETŁO REGULACJI NAPIĘCIA ŁAŃCUCHA

3. PŁYTA POKRYWY

4. POKRETŁO REGULACJI GŁOWICY PIŁY

5. PRZYCISK BLOKADY GŁOWICY PIŁY

6. NASADKA NAPEŁNIANIA OLEJU

7. PROWADNICA

8. WSKAŻNIK POZIOMU OLEJU

9. ZĘBATKA NAPĘDU

10. SYMBOL KIERUNKU PRZESUWU LĄNCUCHA

11. WYPUSTKI UMIEJSCAWIANIA PROWADNICY

12. ŚRUBA MOCUJĄCA

13. ZACISK PROWADNICY

14. KOLEC ZDERZAKA

15. WYLOT OLEJU

16. OSŁONA PRETA I ŁAŃCUCHA

17. PRET MONTAŻOWY PIŁY

18. PRET MOCUJACY PRET WEWNETRZNY

19. PRZEŁĄCZNIK WŁĄCZENIA/WYŁĄCZENIA

20. AKUMULATOR *

21. ZATRZASK POJEMNIKA BATERYJNEGO *

22. TYLNY UCHWYT

23. BLOKADA PRETA TELESKOPOWEGO

24. PRZYCISK OBRACANIA PRĘTA TELESKOPOWEGO

25. ZACZEPY DO PASA NARAMIENNEGO

26. PASEK NA RAMIE

27. PŁYTKA NAPINAJĄCA PROWADNICE (PATRZ RYS. A)

* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

DANE TECHNICZNE

Typ WG349E WG349E.9 (3 - oznaczenie maszyny, reprezentatywnej dla piły tyczkowej)

	WG349E WG349E.9
Napięcie 20V Max.**
Długość prowadnicy 20cm
Długość cięcia 18cm
Prędkość łańcucha 5.0m/s
Pojemność zbiornika oleju 80ml
Podziałka łańcucha 0.95cm(3/8")
Liczba ogniw łańcucha 33
Ślad łańcucha 1.1mm(0.043")
Właściwy typ łańcucha	Trilink Huihuang: CL14333XJinfeng Garden Tools: 90X-33
Właściwy typ prowadnicy	Trilink Huihuang: N1430833-1041TLJinfeng Garden Tools: ES084SDEA041(A)
Czas ładowania 1 godz. /
Masa (dostarczony łańcuch i prowad-nica)	3.7kg 3.3kg
Całkowity zasięg 3.6m
Długość urządzenia	Od 1.8m do 2.3m (przy pełnym wysunięciu)
Kąt obrotu głowicy piły	00, 150, 300 (3 pozycji)
Kąt obrotu uchwytu	180 stopni łącznie

** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 20V. Napięcie nominalne wynosi 18V.

AKCESORIA

	WG349E	WG349E.9
Ładowarki (WA3880)	1	/
Zestaw baterii (WA3551)	1	/
Pasek na ramię	1	1
Osłona pręta& łańcucha	1	1
Akcesoria do głowic piły walcowej (WA0307)	1	1

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personnel sklepu może również udzielić pomocy i porad.

DANE DOTYCZĄCE HAŁASU I WIBRACJI

Ważone ciśnienie akustyczne L _pA = 79.07 dB(A)

$$ _ {n A} = 7 9. 0 7 \mathrm{dB(A)} $$

$$ K _ {P A} = 3 \mathrm{dB(A)} $$

Ważona moc akustyczna L = 89.7dB(A)

$$ _ {w A} = 8 9. 7 \mathrm{dB(A)} $$

$$ { } ^ { w } K _ { P A } = 3 \mathrm{~dB(A)} $$

Używać ochrony słuchu.

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN ISO 11680-1.

Wartość przenoszenia wibracji: ah = 1.83 m/s ^2

Niepewność K = 1.5 m/s²

Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia

OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia:

Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony.

Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.

Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie.

Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne.

Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.

OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas beczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.

Pomoc w minimalizacji narażenia na wibracje.

Należy ZAWSZE używać ostrych dług, wierteł i ostrzy.

Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach).

Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne.

Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Piły prętowe służą do cięcia drzew, pni, gałęzi, drewnianych belek, desek i innych. Można go piłować na zbożach lub na zbożach. Ten produkt nie nadaje się do cięcia materiałów mineralnych.

MONTAŻ

OSTRZEŻENIE! Zabrania się zainstalowania akumulatora przed jego letnym zmontowaniem.

Przy obchodzeniu się łańcuchem piły należy zawsze nosić rękawice.

Montaż prowadnicy i łańcucha piły

1. Wszystkie części należy ostrożnie rozpakować.
2. Umieścić piłę łańcuchową na twardym, równym podłożu.
3. Używać wyłącznie oryginalnych łańcuchów WORX lub zalecanych dla prowadnicy łańcucha.
4. łańcuch piły (1) włożyć w przebiegający na około rowek prowadnicy (7). Upewnić się, że łańcuch jest ułożony w prawidłowym kierunku ruchu, zgodnie z ikoną na prowadnicy lub symbolami ruchu łańcucha (10) znajdujących się na korpusie piły. Należy upewnić się, że płytka napinająca prowadnicę (27) jest skierowana na zewnątrz. (Patrz Rys. A)
5. Należy dopasować łańcuch na kole napędowym (9), włóż dwa elementy pozycjonujące drążek prowadzący (11) do śruby ustalającej (12) i podkładki drążka prowadzącego (13) w rowku klucza w otworze drążka prowadzącego (7). (Patrz Rys. B1, B2)
6. Sprawdź, czy wszystkie części są prawidłowo osadzone. Upewnić się, że połączenia napędu są dokładnie osadzone na kole napędowym (Patrz Rys. C1), unikać załamań, jak pokazano na Rys. C2. Jeśli łańcuch się załamie, uchwycić łańcuch na prowadnicy przez załamaniem i wyciągnąć załamanie.

Uwaga: Łańcuch powinien obracać się swobodnie i bez załamań.

1. Założyć osłone łańcucha (3) i dokręcić osłone łańcucha za pomocą pokrętła regulacji napięcia łańcucha (2) w prawo, aż do naciągnięcia. (Patrz Rys. D)

OSTRZEŻENIE: łańcuch nie jest jeszcze napięty. Napinanie łańcucha ma zastosowanie zgodnie z opisem w

rodziale „NAPINANIE LANCUCHA”. W tym momencie łańcuch należy skontrolować w celu upewnienia się, że jest on właściwie napięty.

Napreżenie łańcucha piły (Patrz Rys. E)

Uwaga: Nowe łańcuchy pilarki mają tendencję do rozciągania się. Należy przymocować osłonę łańcucha poprzez (1) przekręcanie pokrętła (7) napinania łańcucha w prawą stronę do momentu uzyskania właściwego naciągu.

OSTRZEŻENIE:

• Wyjąć akumulator z narzędzia przed przystąpieniem do regulacji naciągu łańcucha.
• Krawędzie tnące łańcucha są ostre. Zakładać rękawice ochronne w czasie manipulowania łańcuchem.

• Należy zawsze sprawdzać napięcie łańcucha. Luźny łańcuch zwiększa ryzyko odbicia. Luźny łańcuch może wyskoczyć z rowka prowadnicy. Może to spowodować obrażenia operatora i uszkodzenie łańcucha. Luźny łańcuch może spowodować szybkie zużycie łańcucha, prowadnicy łańcucha i zębatki.

• Piłę łańcuchową odłożyć na równej powierzchni.

• Przekręć pokrętło napinania łańcucha (2) w prawą stronę do momentu uzyskania właściwego naciągu.

UWAGA: Napreżenie jest automatycznie zwiększane, podczas gdy pokrętło regulacji napięcia łańcucha (2) jest odwrócone w kierunku zgodnym ruchu wskazówek zegara. Mechanizm zapadkowy zapobiega luzowaniu się napięcia łańcucha.

1. Za pomocą pokrętła automatycznego naprężania łańcucha skontrolować ustawienie jego naprężenia. Poprawne naprężenie łańcucha oznacza, że pośrodku długości łańcucha (1) można go podnieść na wysokość połowy ogniwa względem prowadnicy (7). W celu wykonania kontroli, należy jedną ręką podnieść maszynę za łańcuch. (Patrz Rys. E)

UWAGA: Łańcuchem (1) jest odpowiednio naprężony, jeżeli można go wysunąć z prowadnicy (7) a ogniwo znajduje się w szynie prowadnicy (7).

UWAGA: Łańcuch (1) podczas cięcia podlega rozciąganiu i traci prawidłowe naprężenie. Jeżeli pojawił się luz łańcucha, należy całkowicie odkręcić pokrętło (2) do naprężania łańcuch, lub wykonać pokrętłem (8) trzy pełne obroty w kierunku przeciwnym do ruchu wskazówek zegara, następnie dokręcić naprężanie łańcucha za pomocą pokrętła (2). W celu poprawnego zniwelować naprężenia łańcucha należy powtórzyć czynności według kroków 1-4 wymienionych powyżej.

INSTALACJA WYSIĘGNIKA W URZĄDZENIU (Patrz Rys.F1)

KROK 1: JAK POKAZANO NA RYSUNKU F1, POLUZUJ PRET MONTAŻOWY PIŁY PRETA (17). WYRÓWNAJ MASZYNE I WŁÓŻ JĄ DO PRETA PRZEDŁUŻAJĄCEGO. KROK 2: NACIŚNIJ DŻWIGNIE ZESPOŁU PIŁY PRETOWEJ I DOKREĆ PRET PRZEDŁUŻAJĄCY DO MASZYNY.

UWAGA: Przed uruchomieniem należy upewnić się, że wspornik przedłużający jest prawidłowo zablokowany.

USUNIĘCIE WSPORNIKA (Patrz Rys.F2)

Krok 1: Jak pokazano, odblokuj pręt montażowy piły pręta (17).

Krok 2: Po jednoczesnym naciśnięciu dwóch przycisków blokady głowicy piły (5) piła jest przesuwana, aby odłączyć pręt przedłużający od piły.

Regulacja długości wspornika (Patrz Rys. G)

Wysięgnik piły posiada budowę teleskopową i można go wydłużć od 1.8m (całkowicie wysunięty) do 2.3m (całkowicie wysunięty).

Wewnętrzna wysokość mocowania pręta (18) służy do zamocowania pręta na dowolnej większej długości.

1. W celu wydłużenia wspornika, poluzuj dźwignię zaciskającą pręta wewnętrznego (18), jak pokazano na rysunku G. Wspornik można lekko wysunąć.
2. Wewnętrzne elementy teleskopowe wysunąć na potrzebną długość.

Uwaga: do obcinania głęzi stosować minimalną potrzebną długość wpornika.

1. W celu zablokowania wspornika w wymaganej długości, zablokować blokadę według Rys. G.

MOCOWANIE I REGULACJA PASKA NA RAMIĘ (Patrz Rys. H1, H2)

Przymocuj pasek na ramię do haka na słupie za pomocą dołączonego karabińczyka, jak pokazano na rysunku H1. Aby wyregulować pozycję paska na ramię, obróć go w lewo, aby zwolnić pokrętło blokujące. Przenieś go w żądane miejsce. Jak pokazano, dokręć pokrętło blokujące zgodnie z ruchem wskazówek zegara, aby zablokować.

REGULACJA KĄTA GŁOWICY PIŁY (Patrz Rys. I1, I2)

Głowicę piły można obracać pod różnymi kątami cięcia od 0°, 15° i 30°. (Patrz Rys. I1)

1. Jednocześnie naciśnij pokrętła regulacji głowicy piły po obu stronach, aby obrócić głowicę piły biegunowej pod żądanym kątem cięcia. (Patrz Rys. I2)
2. Po ustawieniu głowicy piły pod żądanym kątem zwolnij pokrętło.

UWAGA: Niewłaściwe zabezpieczenie piły prętowej może spowodować obrażenia ciała i / lub zniszczenie mienia.

OSTRZEŻENIE! Zawsze upewnij się, że głowica piły jest bezpiecznie

zablokowana! Nie używaj pilarki, jeśli głowica znajduje się w innym położeniu lub nie jest zablokowana!

REGULACJA TYLNEGO UCHWYTU (Patrz Rys. J)

Naciśnij przycisk obrotu dźwigni rozszerzenia do przodu, aby odblokować. Chwyć tylny uchwyt i obróć go do najbardziej wygodnej i zrównoważonej pozycji. Zwolnij przycisk obrotu dźwigni przedłużającej, aby zablokować tylny uchwyt.

OSTRZEŻENIE: Przed kontynuowaniem należy zablokować uchwyt w żądanej pozycji. Nie obracaj rączki podczas

obstugi piły.

SMAROWANIE LANCUCHA

WAŻNE: Piła łańcuchowa nie jest dostarczona z napełnionym olejem adhezyjnym łańcucha piły. Ważne jest napelnienie olejem przed używaniem. Używanie piły łańcuchowej bez oleju adhezyjnego dla łańcucha piły lub przy napełnieniu olejem poniżej znaku minimum prowadzi do uszkodzenia piły łańcuchowej.

UWAGA: Czas użytkowania i wydajności cięcia łańcucha zależy od optymalnego smarowania. Dlatego łańcuch piły smarowany jest podczas pracy automatycznie olejem adhezyjnym dla łańcucha piły.

NAPEŁNIENIE ZBIORNIKA OLEJU (PATRZ RYS. K)

OSTRZEŻENIE: Przed przystąpieniem do uzupełnienia paliwa w zbiorniku należy wyjąć akumulator.

1. Ustaw piłę łańcuchową (6) na dowolnej odpowiedniej powierzchni.
2. Oczyścić szmatką obręb na około zamknięcia zbiornika oleju i odkręcić zamknięcie.
3. Dolewaj olej i olej łańcuchowy (brak w zestawie), aż zbiornik będzie pełny.
4. Nie pozwolić, aby do zbiornika oleju dostały się zabrudzenia lub opiłki, założyć nasadkę wlewu oleju (6) i dokręcić go całkowicie w prawą stronę.

WAŻNE: by umożliwiać wymianę powietrza między zbiornikiem oleju i otoczeniem, między sitem i zakrętką zbiornika umiejscowione są cztery niewielkie kanaliki, przez które, w zależności od rodzaju wykonywanej pracy, mogą występować niewielkie ilości oleju. Proszę zawsze odstawiać pilarkę w pozycji poziomej (zakrętką (6) do góry).

Używać należy jedynie zalecany olej rozkładalny biologicznie, aby uniknąć uszkodzenia piły łańcuchowej. (Grade: ISO VG32). Można go zakupić w miejscu zakupu piły lub w lokalnym sklepie z narzędziami. Nie należy używać nigdy oleju po procesie recyclingu lub już zużytego. Przy użyciu niedopuszczonego oleju gwarancja wygasa. Nie połykać. W przypadku połknięcia natychmiast skontaktować się z lekarzem. Trzymać poza zasięgiem dzieci. Przechowywać z dala od źródeł ciepła i otwartego ognia.

Kontrola automatycznej smarownicy

Właściwe funkcjonowanie automatycznej smarownicy może być kontrolowane poprzez uruchomienie pilarki łańcuchowej i skierowanie końcówki prowadnicy (7) w kierunku kawałka kartonu lub kartki papieru położonej na ziemi. Jeżeli na kartonie tworzy się większy wzorek oleju, oznacza to, że automatyczna smarownica działa prawidłowo. Jeżeli wzorek oleju nie występuje, pomimo że zbiornik oleju jest pełny, należy skontaktować się z przedstawicielstwem firmy WORX lub autoryzowanym serwisem WORX.

Przestroga: Nie należy dotykać ziemi łańcuchem. Upewnij się, że prześwit bezpieczeństwa wynosi 3.6m.

DZIAŁANIE

1. PRZYGOTOWANIE DO UŻYTKOWANIA NARZĘDZIA BEZPRZEWODOWEGO

OSTRZEŻENIE! Ładowarka oraz akumulatorki są specjalnie zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczać przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem.

UWAGA: Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem.

Dostarczona ładowarka baterii pasuje do zainstalowanej w urządzeniu baterii litowo-jonowej. Nie należy używać innej ładowarki baterii.

2. ŁADOWANIE AKUMULATORKÓW

Bateria litowo-jonowa jest zabezpieczona przed głębokim rozładowaniem. Gdy bateria jest rozładowana, urządzenie jest wyłączane przez obwód zabezpieczający.

W miejscach o wysokiej temperaturze lub po intensywnym używaniu, zestaw baterii może być zbyt gorący, aby przystąpić do jego ładowania. Przed ładowaniem należy zaczekać na jego ochłodzenie.

3. WYJMOWANIE LUB ZAKŁADANIE AKUMULATORKÓW (Patrz Rys. L1, L2)

Naciśnij przycisk odłączania akumulatora, aby usunąć akumulator z narzędzia. Po naładowaniu akumulatora włóż go ponownie do gniazda akumulatora. Zwykłe naciśnięcie z niewielką siłą będzie wystarczające, aby usłyszeć kliknięcie. Upewnij się, że akumulator jest solidnie zamocowany.

UWAGA: Podczas usuwania akumulatora przytrzymać go mocno, aby uniknąć upuszczenia i uszkodzeń.

4. WŁĄCZANIE I WYŁĄCZANIE (Patrz Rys. M)

OSTRZEŻENIE: Przed przystępieniem do ekspłotacji urządzenia należy skontrolować akumulator. Stosować

wyłącznie akumulatorki podane w dziale wyposażenia dodatkowego.

W celu włączenia maszyny, naciśnij przycisk wyłączenia blokady (23), a następnie naciśnij do końca przełącznik włączenia/wyłączenia (19) i przytrzymaj go w tej pozycji. Przycisk blokady dźwigni przedłużającej można teraz zwolnić.

W celu wyłączenia, zwolnij przełącznik włączenia/wyłączenia.

5. CIECIE

WAŻNE: Czy został napełniony zbiornik oleju? Sprawdź przed rozpoczęciem i regularnie podczas działania wskaźnik poziomu oleju (8). (Patrz Rys. N1) Dolej oleju, gdy poziom oleju będzie niski. Napełniony zbiornik oleju wystarcza na około 35 minut cięcia, w zależności od intensywności cięcia i zatrzyman.

Napreżenie łańcucha podczas piłowania należy co 10 minut skontrolować.

(1) Zamontuj akumulator w narzędziu.
(2) Należy upewnić się, że odcinek przecinanej kłody nie leży na ziemi. To zapewni utrzymywanie łańcucha (1) z dala od ziemi podczas przecinania kłody.
Dotykanie ziemi, gdy łańcuch porusza się, jest niebezpieczne oraz może doprowadzić do stępienia łańcucha.
(3) Aby trzymać pilarkę, należy używać obu rąk. Zawsze trzymaj główny uchwyt lewą ręką, a tylny uchwyt (22) prawą ręką. Należy zapewnić mocny uchwyt. Kciuki i place należy zacisnąć wokół uchwytów pilarki. (Patrz Rys. N2)
(4) Upewnij się, że przyjęta pozycja jest solidna. Utrzymuj ramiona z rozstawionymi stopami. Rozlóż masę ciała równo na obie stopy.
(5) W momencie gotowości wykonania, naciśnij przycisk blokady dźwigni rozszerzenia (23) prawym kciukiem i naciśnij spust. Zwolnienie spustu powoduje wyłączenie pilarki. Przed rozpoczęciem cięcia upewnij się, że pilarka pracuje z maksymalną prędkością.
(6) Rozpoczynając cięcie, powoli przybliż łańcuch do drewna. Drewno powinno być jak najbliżej piły. Trzymaj pewnie pilarkę, aby uniknąć ewentualnego odbicia pilarki lub ślizgania się (przemieszczania na boki).
(7) Prowadź pilarkę przy użyciu niewielkiego nacisku i nie stosuj nadmiernej siły, pozwalając pile na wykonanie jej pracy. Może nastąpić przeciążenie silnika i jego spalenie. Praca zostanie wykonana lepiej i bezpieczniej z prędkością, do jakiej urządzenie jest przeznaczone.
(8) Wyjmuj piłę z cięcia, gdy działa ona z pełną prędkością. Zatrzymaj piłę poprzez zwolnienie przełącznika Wł./Wył (19). Upewnij się, że łańcuch został zatrzymany przed odłożeniem pilarki.
(9) Przed przystąpieniem do ostrej pracy należy wykonać cięcia próbne na bezpiecznym miejscu upewniając się, że mogą być one pocięte z łatwością poprzez wykonywanie płynnych ruchów i ze stałą prędkością cięcia

Bezpieczeństwo w przypadku szybkiego ruchu powrotnego

Łańcuch piły przykryty jest osłoną jednak nadal może wystąpić szybki ruch powrotny.

Następujące czynności ograniczą ryzyko wystąpienia szybkiego ruchu powrotnego.

• Za pomocą obu rąk chwycić pracująca piłę. Zastosować mocny uchwyt. Palce muszą obejmować uchwyty piły.
• Wszystkie element bezpieczeństwa piły powinny znajdować się na miejscu. Upewnić się, że działają

prawidłowo.

• Nie wychyłać się zbyt mocno podczas pracy.
• Mocno stać na nogach i cały czas utrzymywać równowagę.
• Stań bliżej lewej strony pilarki. W ten sposób nie będziesz znajdować się w bezpośrednim położeniu łańcucha.
• W czasie ruchu łańcucha piły nie pozwolić, aby nos prowadnicy do czegoś dotykał.
• Nie podejmuj próby przecinania dwóch klód drewna w tym samym czasie. Jednorazowo przecinaj tylko jedną kłode.
• Nie zagłębiać nosa prowadnicy ani nie próbować zagłębiać cięcia (wwiercać się w drewno z wykorzystaniem nosa prowadnicy).
• Uważać na przemieszczanie się drewna lub inne siły, które mogą uwiezić łańcuch piły.
• W trakcie wchodzenia do poprzedniego nacięcia zachować szczególną uwagę.
• Używaj tylko łańcucha i prowadnicy (7) o zredukowanej skłonności do odbić, które są dostarczane z tą pilarką łańcuchową.
• Nigdy nie wolno stosować tępego lub luźnego łańcucha piły. Łańcuch piły powinien być ostry i odpowiednio napreżony.

Zastosowanie piły łańcuchowej

Słupek przedłużenia dostarczany jest z paskiem na ramię, który zapewnia dodatkowe podparcie podczas trzymania piły szczękowej. Zaczepić pasek na ramie do słupka przedłużenia i owinąć wokół ramienia. Pasek na ramie może również złagodzić uderzenie piły szczękowej puszczanej po zakończeniu cięcia.

Ciecie z zastosowaniem wspornika wydłużającego

1. Zamontuj akumulator w narzędziu.
2. Przed cięciem wysokich gałęzi uwzględnić wszystkie punktu wymienione w poprzednim rozdziale „Przycinanie gałęzi”, ale zwrócić szczególną uwagę na możliwą.

OSTRZEŻENIE: Nigdy nie wolno stać bezpośrednio pod cięta gałęzia.

Utrzymywać z dala osoby postronne. Podczas korzystania z narzędzia nie wolno stać na drabinie lub innej niestabilnej podporze. Nie wolno używać narzędzia w pobliżu przewodów elektrycznych lub linii telefonicznych.

Zachować odległość 3 m od linii zasilania. (Patrz Rys. 01-04)

1. Aby trzymać pilarkę, należy używać obu rąk. Przy pracy z urządzeniem używać uchwytów specjalnie przeznaczonych do tego celu (Patrz Rys. O5). Należy zapewnić mocny uchwyt. Kciuki i place należy zacisnąć wokół uchwytów pilarki.
2. Upewnij się, że przyjęta pozycja jest solidna. Utrzymuj ramiona z rozstawionymi stopami. Rozlóż masę ciała równo na obie stopy.
3. W momencie gotowości wykonania cięcia, naciśnij przycisk blokady dźwigni rozszerzenia (23), całkowicie wycisnąć Wyłącznik On/off (19) (Patrz Rys. M).

Spowoduje to włączenie pilarki. Zwolnienie spustu powoduje wyłączenie pilarki. Przed rozpoczęciem cięcia upewnij się, że pilarka pracuje z maksymalną prędkością.

1. Rozpoczynając cięcie, powoli przybliż łańcuch do drewna. Trzymaj pewnie pilarkę, aby uniknąć ewentualnego odbicia pilarki lub ślizgania się (przemieszczania na boki).
2. Prowadź pilarkę przy użyciu niewielkiego nacisku i nie stosuj nadmiernej siły. Może nastąpić przeciążenie silnika i jego spalenie. Praca zostanie wykonana lepiej i bezpieczniej z prędkością, do jakiej urządzenie jest przeznaczone.
3. Wyjmuj piłę z cięcia, gdy działa ona z pełną prędkością. Zatrzymaj piłę poprzez zwolnienie przełącznika Wł./Wył. Upewnij się, że łańcuch został zatrzymany przed odłożeniem pilarki.

Przycinanie drzew

Ostrzeżenie: wystrzegać się odrzutu. Odrzut może być przyczyną poważnego zranienia lub śmierci.

Zapoznaj się z możliwościami odrzutu, aby unikąć ryzyka.

Ostrzeżenie: Nie używać podkoszarki

• na drzewach
• na drabinie lub innej niestabilnej powierzchni
• w jakiejkolwiek niewygodnej pozycji
  Może nastąpić utrata kontroli nad urządzeniem, co może być przyczyną poważnego zranienia użytkownika.

Ostrzeżenie: przy eksploatacji podkoszarki nie podnosić urządzenia ponad wysokość ramion.

PRZESTROGA: W przypadkach, które przekraczają możliwości użytkownika należy wyszukać pomoc fachowca.

Przycinanie drzewa jest procesem cięcia gałęzi na żywym drzewie. Upewnij się, że przyjęta pozycja jest solidna.

Utrzymuj ramiona z rozstawionymi stopami. Rozlóż masę ciała równo na obie stopy.

Przy przycinaniu gałęzi należy kierować się następującymi wskazówkami.

1. Najpierw wytnij sześć cali z tułowia na spodzie kończyny. Do wykonania cięca zastosuj prowadnicę. Ciłcie wykonać do 1/3 średnicy gałęzi (Patrz Rys. O6).

2. Usuń kończyny o długości od dwóch do czterech cali. Wykonać drugie cięcie od góry na gałęzi. Cięcie wykonać do całkowitego obcięcia gałęzi.

3. Wykonaj trzecie cięcie w możliwie najbliższej odległości od pnia drzewa, od dolnej części. Do wykonania cięcia należy zastosować prowadnicę.

4. Wykonaj czwarte cięcie bezpośrednio nad trzecim cięciem. Kontynuować w dół do miescjca trzeciego cięcia. Po czym nastąpi wycięcie odgałęzienia

KONSERWACJA PIŁY

Przestrzegać zaleceń konserwacji zawartych w niniejszej instrukcji. Właściwe czyszczenie i konserwacja łańcucha piły oraz prowadnicy, jak również całej piły szczękowej redukuje szanse na wystąpienie szybkiego ruchu powrotnego. Skontrolować i zakonserwować piłę po każdym użyciu. Pozwoli to na wydłużenie trwałości piły

UWĄGA: Nawet w przypadku prawidłowego ostrzenia, po każdym ostrzeniu rośnie ryzyko wystąpienia szybkiego ruchu powrotnego.

KONSERWACJA I PRZECHOWYWANIE PIŁY POLAKOWEJ

1. Wyjąć akumulator z piły:
   • Kiedy nie jest używana
2. Zanim pilarka zostanie przeniesiona z jednego miejsca do drugiego
3. Przed serwisowaniem
4. Przed zmianą akcesoriów lub przystawek, takich jak łańcuch piły lub osłona.
5. Sprawdź piłę tyczkową przed i po każdym użyciu. Sprawdź dokładnie pilarkę, czy osłona lub inna część nie została uszkodzona. Sprawdź ewentualne uszkodzenia, które mogą wpłynąć na bezpieczeństwo użytkownika lub działanie pilarki. Sprawdź pod kątem dopasowania lub połączenia części ruchomych. Sprawdź pod kątem pękniętych lub uszkodzonych części. Nie używaj pilarki łańcuchowej, jeśli uszkodzenie może wpływać na bezpieczeństwo lub działanie narzędzia. Uszkodzone narzędzie należy oddać do naprawy do autoryzowanego punktu serwisowego. Aby wyszukać autoryzowany punkt serwisowy, odwiedź stronę internetową www.worx.com.
6. Ostrożnie konserwuj pilarkę do tyczek.
7. Nigdy nie wystawiać piły na działanie deszczu lub bezpośredniej wilgoci.
8. Łańcuch piły powinien być ostry i czysty oraz nasmarowany w celu zapewnienia bezpieczniejszej pracy.
9. Przestrzegać zaleceń niniejszej instrukcji dotyczących ostrzenia łańcucha piły.
10. Uchwyty powinny być suche, czyste i pozbawione śladów oleju i smaru.
11. Sprawdzić i dokręcić wszystkie nakrętki i śruby.
12. W czasie serwisowania stosować jedynie identyczne części zamienne.
13. Gdy piła łańcuchowa nie jest używana, należy ją odpowiednio przechowywać.
14. Na wysokości lub w zamkniętym miejscu niedostępnym dla dzieci.
    • W suchym miejscu
15. Prowadnica i osłona łańcucha (3) w miejscu.

Konserwacja prowadnicy

Aby zwiększyć żywotność prowadnicy, zalecane jest wykonywanie poniższych czynności konserwacyjnych.

Szyny prowadnicy, które utrzymują łańcuch powinny być czyszczone przed składowaniem narzędzia, bądź gdy okaże się, że prowadnica lub łańcuch są zabrudzone.

Szyny należy czyścić każdorazowo po zdjęciu łańcucha.

Aby wyczyścić szyny prowadnicy

1. Zdejmij osłonę łańcucha, odłącz prowadnicę i zdejmij łańcuch (zobacz rozdział MONTAŻ).
2. Przy użyciu szczotki drucianej, śrubokręta lub podobnego narzędzia oczyść szyny prowadnicy z pozostałości. (Patrz Rys. P)
3. Upewnij się, że kanaliki olejowe są całkowicie wyczyszczone.

Warunki konserwacji łańcucha (1) i prowadnicy (7):

• Piła tnie jedną stronę lub przy danym kącie.
• Wymagana jest siła, aby wykonać cięcie.
• Nieodpowiednia ilość dostarczanego oleju do prowadnicy i łańcucha.

Sprawdź stan prowadnicy każdorazowo po naostrzeniu łańcucha. Zużyta prowadnica może uszkodzić łańcuch i utrudniać przecinanie.

Po każdym użyciu, gdy urządzenie jest odłączone od źródła zasilania, oczyść prowadnicę i otwór koła napędowego z trocin.

Jeżeli górna część szyny jest nierówna, użyj płaskiego pilnika, aby uzyskać kwadratowe krawędzie i boki.

Rowek wyrobiony Rowek prawidłowy

Prowadnicę należy wymienić, gdy rowek jest wyrobiony, prowadnica jest wygięta lub pęknięta, bądź pojawi się nadmierne ciepło lub warkot szyn. Jeżeli wymiana jest konieczna, należy zastosować tylko prowadnicę wyszczególnioną w wykazie części dla tej pilarki, bądź na nalepce umieszczonej na pilarce łańcuchowej.

Wymiana/odwracanie łańcucha piły i prowadnicy

Łańcuch piły wymienić, kiedy ząbki są zbyt mocno zużyte, aby można było je naostrzyć lub w przypadku zerwania łańcucha. Stosować tlyko łańcuch zamienny wymieniony w niniejszej instrukcji.

Przed naostrzeniem łańcucha sprawdzić prowadnicę. Zużyta lub uszkodzona prowadnica nie jest bezpieczna. Zużyta lub uszkodzona prowadnica nie jest bezpieczna, może uszkodzić łańcuch i utrudnić cięcie.

Następnie dopasuj występ napinający (27) do nowej listwy, dokręcając śrubę w kierunku wskazówek zegara. Występ (a) musi być dopasowany do otworu prowadnicy. (Patrz Rys. Q)

Ostrzenie łańcucha piły

OSTRZEŻENIE:

Wyjąć akumulator z piły przed jej serwisowaniem. Może dojść do

poważnych obrażeń lub śmierci w przypadku porażenia prądem elektrycznym lub kontaktu ciała z poruszającym się łańcuchem.

Krawędzie tnące łańcucha są ostre. Zakładać rękawice ochronne w czasie manipulowania łańcuchem.

Łańcuch powinien być zawsze ostry. Piła będzie cięła szybciej i bezpieczniej. Tępy łańcuch piły powoduje niepotrzebne zużycie koła łańcuchowego, prowadnicy łańcucha oraz silnika. Jeżeli należy dociskać łańcuch do drzewa i cięcie powoduje tylko powstawanie drobnych wiórów z nielicznymi większymi wiórami, oznacza to, że łańcuch piły jest tępy.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli

istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

ROZWIĄZYWANIE PROBLEMÓW

W przypadku ewentualnych problemów z funkcjonowaniem elektronarzędzia, w poniższej tabelce znaleźć można różne rodzaje błędów, możliwe ich przyczyny oraz właściwy sposób ich usuwania. Jeżeli za jej pomocą nie uda się zidentyfikować i usunąć usterki, pomocy należy szukać w punkcie serwisowym.

Uwaga: Przed przystąpieniem do lokalizacji usterki należy wyłączyć elektronarzędzie i wyjąć z niego akumulator.

Objawy Możliwa przyczyna Możliwe rozwiązanie
Nie można obsługiwać piły prętowej	Akumulator wyczerpany. Bezpiecznik uszkodzony.	Wymienić akumulator.Wymienić bezpiecznik.
Pręt zobaczyć pracę przerywaną	PrzegrzanieUżyto zbyt dużo nacisku podczas cięcia.Przerwa w zasilaniu.Wewnętrzny styk chwiejny.Włącznik/wyłącznik zepsuty.	Umieść urządzenie w chłodnym, wietrznym miejscu, aby ją ostudzić.Stosować mniejszy nacisk podczas cięcia.Zwrócić się do autoryzowanego punktu serwisowego 1-866-354-WORX (9679).
Łańcuch piły jest suchy. Brak oleju w	zbiorniku.Odpowietrzenie w zamknięciu zbiornika oleju jest zapchane.Kanał wypływu oleju zapchany.	Napełnić olej.Oczyszcić zamknięcie zbiornika oleju.Zwolnić kanał wypływu oleju.
Łańcuch/szyna prowadnicy gorąca.	Brak oleju w zbiorniku.Odpowietrzenie w zamknięciu zbiornika oleju jest zapchane.Kanał wypływu oleju zapchany.Napreżenie łańcucha za mocne.Łańcuch tępy.	Napełnić olej.Oczyszcić zamknięcie zbiornika oleju.Zwolnić kanał wypływu oleju.Nastawić napreżenie łańcucha.Łańcuch naostrzyć lub wymienić.
Ekstremalne rozdarcie, wibracje, piła jest nieprawidłowa	Napreżenie łańcucha za małe.Łańcuch tępy.Łańcuch zużyty.Zęby piły wskazują w nieprawidłowym kierunku.	Nastawić napreżenie łańcucha.Łańcuch naostrzyć lub wymienić.Łańcuch wymienić.Łańcuch piły zamontować na nowo z zębami w prawidłowym kierunku.

DEKLARACJA ZGODNOŚCI

MY,

POSITEC GERMANY GMBH

GRÜNER WEG 10, 50825 COLOGNE, GERMANY

deklarujemy, że produkt,

Opis Akumulatorowa piła prętowa

Typ WG349E WG349E.9 (3 - oznaczenie

maszyny, reprezentatywnej dla piły tyczkowej)

Funkcja Cięcie wysokich gałęzi

jest zgodny z następującymi dyrektywami:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC zmieniona przez 2005/88/EC

Dane jednostki notyfikowanej

Nazwa: Interrek Deutschland GmbH (jednostka notyfikowana 0905)

Nr certyfikatu: 190601913SHA-V1

2000/14/EC zmieniona przez 2005/88/EC:

- Procedura oceny zgodności zgodna z Aneksem V Dyrektywy

- Moc dźwięku 89.7 dB(A)

- Deklarowana gwarantowana moc dźwięku 93 dB(A)

Normy są zgodne z:

EN 60745-1, EN ISO 11680-1, EN ISO 3744, EN 55014-1, EN 55014-2

Osoba upoważniona do kompilacji pliku technicznego,

Nazwa : Marcel Filz

Adres : Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

M A

2019/9/26

Allen Ding

Zastępca głównego inżyniera, testowanie i certyfikacja

Positec Technology (China) Co., Ltd
