Značka	Worx
Model	WG349E.9
Typ produktu	Bezdrátová teleskopická pilka na tyči
Napájení	Lithium-iontová baterie 20 V max (18 V nominálních)
Délka vodicí lišty	20 cm (8 palců)
Délka řezu	18 cm (7 palců)
Rychlost řezu	5,0 m/s
Kapacita olejové nádrže	80 ml
Rozteč řetězu	3/8" (0,95 cm)
Tloušťka řetězu (měřidlo)	1,1 mm (0,043")
Počet článků	33
Hmotnost (s lištou a řetězem)	3,3 kg
Celkový dosah	3,6 m
Délka rukojeti (zasunuto/vysunuto)	1,8 m až 2,3 m
Úhly natočení hlavy pily	0°, 15°, 30° (3 polohy)
Otočení zadní rukojeti	180°
Typ baterie	WA3551 (20 V, Li-ion)
Doba nabíjení	1 hodina
Hladina akustického tlaku (LpA)	79,07 dB(A)
Hladina akustického výkonu (LwA)	89,7 dB(A)
Vibrace (ah)	1,83 m/s² (nejistota K=1,5 m/s²)
Mazání	Automatické (biologicky odbouratelný olej ISO VG32)
Bezpečnost proti zpětnému rázu	Bezpečnostní řetěz a vodicí lišta proti zpětnému rázu
Součástí příslušenství	Baterie WA3551, nabíječka WA3880, ramenní popruh, pouzdro na lištu a řetěz, upevnění hlavy WA0307

Často kladené otázky - WG349E.9 WORX

Jak napnout řetěz pily?

Před jakýmkoli seřízením vyjměte baterii. Otáčejte knoflíkem napínání řetězu (2) ve směru hodinových ručiček, dokud nebude možné řetěz zvednout přibližně do poloviny hloubky hnacího článku uprostřed vodicí lišty. Nový řetěz se uvolňuje, pravidelně jej kontrolujte.

Jaký olej použít pro mazání řetězu?

Používejte výhradně biologicky odbouratelný adhezní olej třídy ISO VG32. Nikdy nepoužívejte recyklovaný nebo použitý olej. Naplňte nádrž (80 ml) před každým použitím a pravidelně kontrolujte hladinu.

Jak sestavit vodicí lištu a řetěz?

Umístěte řetěz do drážky vodicí lišty v souladu se směrem otáčení. Zatlačte články kolem ozubeného kola a vložte šroub lišty do drážky vodicí lišty. Nasaďte kryt a utáhněte napínací knoflík. Zkontrolujte, že se řetěz volně otáčí bez ohybu.

Jakou baterii mohu s touto pilou používat?

Používejte pouze baterii Worx WA3551 (20 V max, Li-ion) dodanou nebo doporučenou. Nikdy nepoužívejte jinou baterii, mohlo by dojít k poškození zařízení nebo k požáru.

Jak nastavit úhel hlavy pily?

Současně stiskněte obě tlačítka nastavení hlavy pily (5) a otáčejte hlavou a vyberte jednu ze tří poloh: 0°, 15° nebo 30°. Uvolněte tlačítka pro zajištění. Před použitím se ujistěte, že je hlava řádně zajištěna.

Jaká jsou základní bezpečnostní opatření?

Vždy noste ochranné pomůcky (oči, uši, rukavice, boty). Udržujte vzdálenost nejméně 3 m od elektrických vedení. Nikdy neřežte nad úrovní ramen nebo na žebříku. Pevně držte pilu oběma rukama a používejte ramenní popruh pro vysoké větve.

Jak čistit a udržovat pilu?

Před jakoukoli údržbou vyjměte baterii. Vyčistěte lišty vodicí lišty kovovým kartáčem, zkontrolujte průchody oleje. Naostřete nebo vyměňte řetěz, pokud je tupý. Skladujte pilu na suchém místě s nasazeným chráničem řetězu.

Co dělat, když pila nenastartuje?

Zkontrolujte, zda je baterie nabitá a správně vložená. Ujistěte se, že je tlačítko zámku prodloužení (23) stisknuto před stisknutím vypínače zapnutí/vypnutí. Pokud problém přetrvává, kontaktujte poprodejní servis Worx.

Jak používat ramenní popruh a nastavit jeho polohu?

Zavěste ramenní popruh na háčky rukojeti. Pro nastavení polohy povolte zajišťovací knoflík, posuňte jej na požadované místo a znovu utáhněte. Ramenní popruh umožňuje lepší vyvážení pily a tlumení nárazů při řezání.

Jaké jsou příznaky špatně napnutého řetězu?

Příliš volný řetěz může přeskočit z lišty, zvýšit riziko zpětného rázu a předčasně opotřebovat díly. Kontrolujte napnutí každých 10 minut řezání: řetěz by měl být schopen zvednout se přibližně do poloviny článku uprostřed vodicí lišty.

NÁVOD K OBSLUZE WG349E.9 WORX

Original instructions EN
Originalbetriebsanleitung	D
Notice originale F
Istruzioni originali I
Manual original ES
Oorspronkelijke gebruiksaanwijzing NL
Instrukcja oryginalna PL
Eredeti használati utasítás HU
Instrucțiuni originale RO
Původní návod k používání CZ
Pôvodný návod na použitie SK
Manual original PT
Bruksanvisning i original SV
Izvirna navodila SL

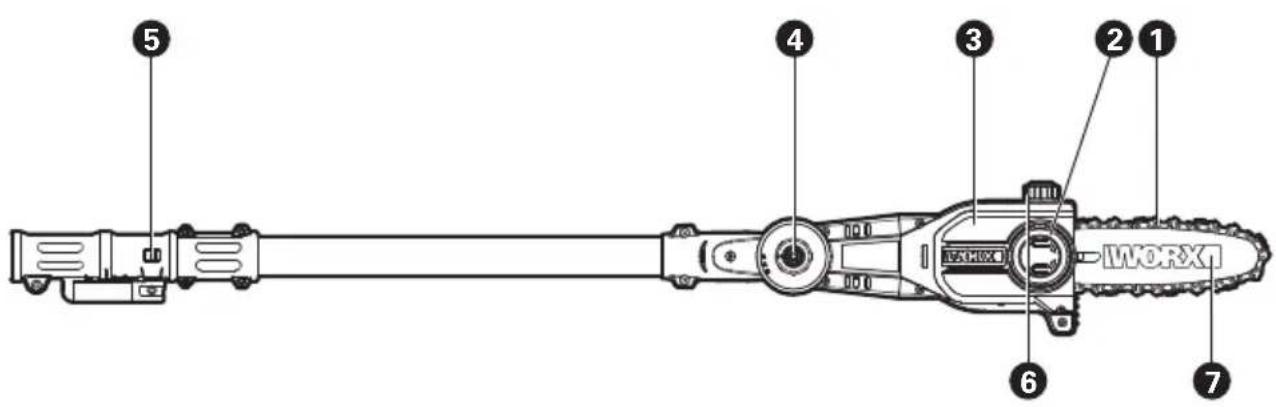

5 4 3 2 1 6 7

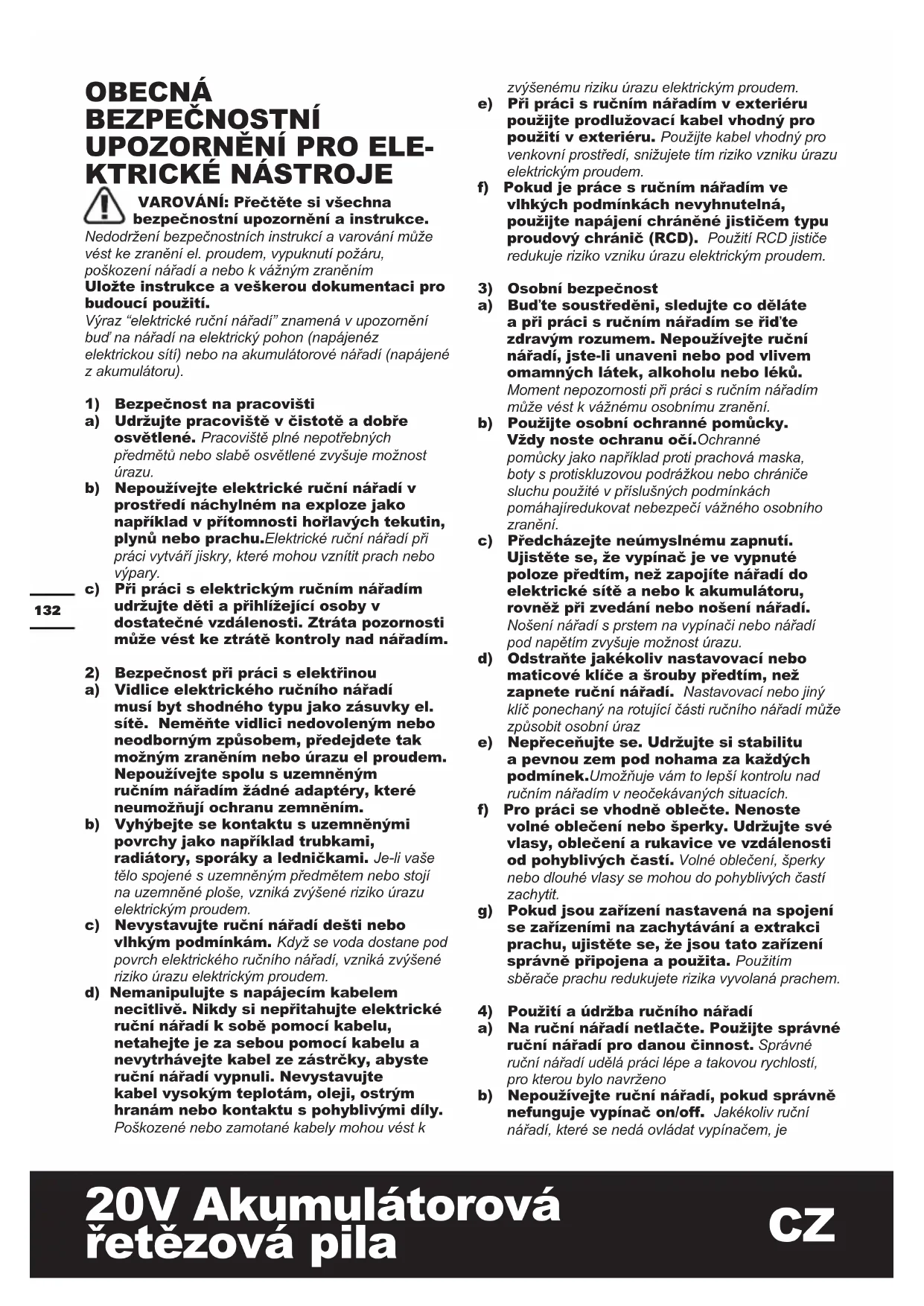

VAROVÁNÍ: Přečtěte si všechna bezpečnostní upozornění a instrukce.

Nedodržení bezpečnostních instrukcí a varování může vést ke zranění el. proudem, vypuknutí požáru, poškození nářadí a nebo k vážným zraněním Uložte instrukce a veškerou dokumentaci pro budoucí použití.

Výraz “elektrické ruční nářadí” znamená v upozornění bud’ na nářadí na elektrický pohon (napájenéz elektrickou sítí) nebo na akumulátorové nářadí (napájené z akumulátoru).

1) Bezpečnost na pracovišti
a) Udržujte pracoviště v čistotě a dobře osvětlené. Pracoviště plné nepotřebných předmětů nebo slabě osvětlené zvyšuje možnost úrazu.
b) Nepoužívejte elektrické ruční nářadí v prostředí náchylném na exploze jako například v přítomnosti hořlavých tekutin, plynů nebo prachu. Elektrické ruční nářadí při práci vytváři jiskry, které mohou vznítit prach nebo výpary.
c) Při práci s elektrickým ručním nářadím udržujte děti a přihlížející osoby v dostatečné vzdálenosti. Ztráta pozornosti může vést ke ztrátě kontroly nad nářadím.

2) Bezpečnost při práci s elektrinou a) Vidlice elektrického ručního nářadí musí byt shodného typu jako zásuvky el. sítě. Neměňte vidlici nedovoleným nebo neodborným způsobem, předejdete tak možným zraněním nebo úrazu el proudem. Nepoužívejte spolu s uzemněným ručním nářadím žádné adapté, které neumožňují ochranu zemněním.

b) Vyhýbejte se kontaktu s uzemněnými povrchy jako například trubkami, radiátory, sporáky a ledničkami. Je-li vaše tělo spojené s uzemněným předmětem nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem.

c) Nevystavujte ruční nářadí dešti nebo vlhkým podmínkám. Když se voda dostane pod povrch elektrického ručního nářadí, vzniká zvýšené riziko úrazu elektrickým proudem.

d) Nemanipulujte s napájecím kabelem necitlivě. Nikdy si nepřitahujte elektrické ruční nářadí k sobě pomocí kabelu, netahejte je za sebou pomocí kabelu a nevytrhávejte kabel ze zástrčky, abyste ruční nářadí vypnuli. Nevystavujte kabel vysokým teplotám, oleji, ostrým hranám nebo kontaktu s pohyblivými díly.

Poškozené nebo zamotané kabely mohou vést k

zvýšenému riziku úrazu elektrickým proudem.

e) Při práci s ručním nářadím v exteriéru použijte prodlužovací kabel vhodný pro použití v exteriéru. Použijte kabel vhodný pro venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým proudem.

f) Pokud je práce s ručním nářadím ve vlhkých podmínkách nevyhnutelná, použijte napájení chráněné jističem typu proudový chránič (RCD). Použití RCD jističe redukuje riziko vzniku úrazu elektrickým proudem.

3) Osobní bezpečnost

a) Bud'te soustředěni, sledujte co děláte a při práci s ručním nářadím se řid'te zdravým rozumem. Nepoužívejte ruční nářadí, jste-li unaveni nebo pod vlivem omamných látek, alkoholu nebo léků. Moment nepozornosti při práci s ručním nářadím může vést k vážnému osobnímu zranění.

b) Použijte osobní ochranné pomůcky. Vždy noste ochranu očí. Ochranné pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínách pomáhajíredukovat nebezpečí vážného osobního zranění.

c) Předcházejte neúmyslnému zapnutí. Ujistěte se, že vypínač je ve vypnuté poloze předtím, než zapojíte nářadí do elektrické sítě a nebo k akumulátoru, rovněž při zvedání nebo nošení nářadí. Nošení nářadí s prstem na vypínači nebo nářadí pod napětím zvyšuje možnost úrazu.

d) Odstraňte jakékoliv nastavovací nebo maticové klíče a šrouby předtím, než zapnete ruční nářadí. Nastavovací nebo jiný klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz

e) Nepřeceňujte se. Udržujte si stabilitu a pevnou zem pod nohama za každých podmínek. Umožňuje vám to lepší kontrolu nad ručním nářadím v neočekávaných situacích.

f) Pro práci se vhodně oblečte. Nenoste volné oblečení nebo šperky. Udržujte své vlasy, oblečení a rukavice ve vzdálenosti od pohyblivých častí. Volné oblečení, šperky nebo dlouhé vlasy se mohou do pohyblivých častí zachytit.

g) Pokud jsou zařízení nastavená na spojení se zařízeními na zachytávání a extrakci prachu, ujistěte se, že jsou tato zařízení správně připojena a použita. Použitím sběrače prachu redukujete rizika vyvolaná prachem.

4) Použití a údržba ručního nářadí

a) Na ruční nářadí netlačte. Použijte správné ruční nářadí pro danou činnost. Správné ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo

b) Nepoužívejte ruční nářadí, pokud správně nefunguje vypínač on/off. Jakékoliv ruční nářadí, které se nedá ovládat vypínačem, je

nebezpečné a musí být opraveno.

c) Dříve než začnete dělat jakékoliv úpravy, vyměňovat doplňky nebo ruční nářadí odkládat, odpojte zástrčku od sítě a nebo akumulátoru. Taková preventivní bezpečnostní opatření redukují riziko náhodného zapnutí ručního nářadí.
d) Nepoužíváte-li ruční nářadí, skladujte je mimo dosah dětí a nedovolte osobám, které nemají zkušenosti s prací s ručním nářadím nebo neznají tyto pokyny, s nářadím pracovat. Ruční nářadí je nebezpečné v rukách neškolené a nezkušené osoby.
e) Údržba ručního nářadí. Zkontrolujte chybné připojení nebo spojení pohyblivých částí, zlomené části nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručního nářadí. Je-li nářadí poškozeno, nechte je před novým použitím opravit. Mnoho úrazů vzniká proto, že je elektrické ruční nářadí špatně udržováno.
f) Udržujte řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají.
g) Používejte elektrické nářadí v souladu s těmito pokyny, berte v úvahu pracovní podmínky a druh vykonávané práce. Je-li elektrické nářadí použito na jiné účely, než je určeno, může docházet k nebezpečným situacím.
5) Používání a PÉČE o akumulátorové elektrické nářadí
a) Nabíjejte je nabíječkou určenou výrobcem - Nabíječka, která je vhodná pro jeden typ baterií, může při použití s jiným typem baterií způsobit požár.
b) Elektrické nářadí používejte jen s určenou baterií. Použití jakéhokoliv jiného typu baterií může zvýšit riziko zranění a požáru
c) Není-li baterie používána, neukládejte ji do blízkosti jiných kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohli zkratovat kontakty. Zkratování kontaktů baterie může vést k popáleninám nebo vzniku požáru.
d) Při nesprávném používaní může z baterie vystříknout elektrolyt, vyhýbejte se styku s ním, má žíravé účinky. Dojde-li ke styku kapaliny s pokožkou, opláchněte zasažené místo vodou. Dostane-li se kapalina do očí, použijte čistou vodu k vypláchnutí a ihned vyhledejte lékařskou pomoc. Kapalina uniknutá z baterie může způsobit podráždění a poleptání.
6) Servis
a) Servisní práce na nářadí nechte provést kvalifikovanými pracovníky za použití originálních náhradních dílů. Výsledkem

bude trvalá bezpečnost při práci s elektrickým nářadím.

ROD VIDĚL BEZPEČNOSTNÍ VAROVÁNÍ

1. Udržujte pilovou pilu v dostatečné vzdálenosti od venkovního elektrického vedení
2. Věnujte prosím pozornost nebezpečí provozní polohy a riziku padajících větví nebo rázů zasažených do země a obsluha může být zasažena padajícími větvemi nebo nárazovými větvemi po nárazu na zem. Odstraňte větve v každé sekci.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.
c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterii na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.
I) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20

^ C ± 5 ^ C).

m) Při likvidaci baterií oddělte od sebe navzájem baterie s odlišnými elektrochemickými systémy.
n) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařizením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.
o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařizením.
p) Ukládejte baterie mimo dosah dětí.
q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
r) Není-li zařízení používáno, vyjměte z něj baterii.
s) Provádějte rádnou likvidaci baterie.
t) V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu.
u) Nevyjimejte baterii z originálního obalu dříve, než bude použita.
v) Dodržujte polaritu vložených baterií plus (+) a mínus (-) a zajistěte používání baterií správným způsobem.

	V zájmu omezení nebezpečí zranění si musí uživatel přečíst návod k obsluze.
	Varování
	Používejte ochranu sluchu
	Používejte ochranu zraku
	Používejte masku proti prachu
	Používejte ochranné rukavice
	Používejte ochrannou obuv
	Nevystavujte toto zařízení vlhkosti
	Varování před nebezpečím z nadzemního elektrického vedení
	Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví.
	Nevystavujte ohni
	Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad.
	Odemknout
[SKWS]	Zamknout

SEZNAM SOUČÁSTEK

1. ŘETĚZ
2. KNOFLÍK NAPÍNÁNÍ ŘETĚZU
3. KRYT
4. KNOFLÍK PRO NASTAVENÍ PILOVÉ HLAVY
5. TLAČÍTKO ZÁMKU PILOVÉ HLAVY
6. UZÁVĚR OLEJOVÉ NÁDRŽKY
7. LIŠTA

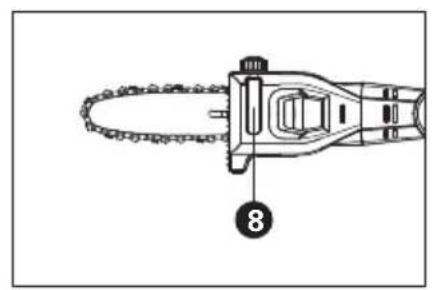

8. MĚRKA OLEJE
9. ŘETĚZOVÉ KOLO
10. SYMBOL SMĚRU BĚHU A ŘEZU
11. VODÍCÍ MŮSTEK LIŠTY
12. FASTENING BAR BOLT
13. UPÍNACÍ SVORKA LIŠTY
14. HROTOVÝ DORAZ
15. OLEJOVÁ TRYSK
16. POUZDRO NA TYČ A ŘETĚZ
17. MONTÁŽNÍ TYČ S TYČOVOU PILOU
18. UPÍNACÍ TYČ VNITŘNÍ TYČE
19. SPÍNAČ/SPOUŠT
20. AKUMULÁTOR *
21. UVOLŇOVACÍ TLAČÍTKO BATERIE *
22. ZADNÍ DRŽADLO
23. ODJIŠTOVACÍ TLAČÍTKO VÝSUVNÉ TYČE
24. OTOČNÉ TLAČÍTKO VÝSUVNÉ TYČE
25. HÁKY RAMENNÍHO POPRUHU
26. RAMENNÍ POPRUH
27. NAPÍNACÍ VAČKA ŘETĚZU (VIZ OBR. A)

TECHNICKÉ ÚDAJE

Typ WG349E WG349E.9 (3 - Označení strojního zařízení, zástupce tyčové pily)

	WG349E WG349E.9
Napětí 20V	Max. **
Délka lišty 20cm
Délka lišty nůžek 18cm
Rychlost řetězu 5.0m/s
Kapacita zásobníku oleje 80ml
Rozteč řetězu 0.95cm(3/8")
Počet článků řetězu 33
Velikost řetězu 1.1mm(0.043")
Adaptivní typ řetězu	Trilink Huihuang: CL14333XJinfeng Garden Tools: 90X-33
Adaptivní typ lišty	Trilink Huihuang: N1430833-1041TLJinfeng Garden Tools: ES084SDEA041(A)
Doba nabíjení 1 hod. /
Hmotnost (včetně řetězu a lišty) 3.7kg 3.3kg
Celkový dosah	3.6m
Délka nářadí	Od 1.8m do 2.3m (plně vysunuto)
Úhel rotace pilové hlavy	00, 150, 300 (3 poloh)
Úhel natočení rukojeti	180 stupňů celkově

** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20 voltů. Jmenovité napětí je 18 voltů.

PŘÍSLUŠENSTVÍ

	WG349E	WG349E.9
Nabíječka (WA3880)	1	/
Akumulátor (WA3551)	1	/
Ramenní popruh	1	1
Pouzdro & tyč a řetěz 1	1
Příslušenství pro hlavy pilovýchtyčí(WA0307)	1	1

Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadí. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu.

ÚDAJE O HLUKU

Naměřená hladina akustického tlaku L _pA = 79.07 dB(A)

Naměřený akustický výkon L

K_PA = 3 dB(A)

w_A = 89.7dB(A)

^wK_PA=3 dB(A)

Používejte ochranu sluchu.

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN ISO 11680-1.

Hodnota vibračních emisí:

Kolísání K = 1.5 m/s²

Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k předběžnému stanovení doby práce..

Výstraha: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty podle způsobu, jakým je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje: Způsob, jakým je nástroj používán a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a rádné provádění jeho údržby.

Používání správného příslušenství k nástroji, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Při neřízeném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

Výstraha: Je třeba upřesnit, že v odhadu úrovně nebezpečí při praktickém používání je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit úroveň nebezpečí v rámci celkového pracovního času.

Zásady pro omezení nebezpečí vystavení vibracím: VŽDY používejte ostré trny, vrtáky a čepele.

Provádějte údržbu tohoto nástroje v souladu s těmito pokyny, udržujte nástroj dobře promazaný (odpovídajícím způsobem).

Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

PŘEDMĚT POUŽITÍ

Tyčové pily se používají k vidění stromů, kmenů, větví, dřevěných trámů, prken a dalších. Může být pilován na obilovinách nebo na obilovinách. Tento produkt není vhodný k řezání minerálních materiálů.

MONTÁŽ

VAROVÁNÍ! Neinstalujte akumulátor před kompletním sestavením.

Při manipulaci s pilovým řetězem noste vždy ochranné rukavice.

MONTÁŽ LIŠTY A PILOVÉHO ŘETĚZU

1. Všechny díly opatrně vybalte.
2. Položte řetězovou pilu na pevnou a rovnou plochu.

3. Používejte pouze originální řetězy WORX, nebo řetězy doporučené pro vodicí lišty.

4. Vložte pilový řetěz (1) do oběhové drážky lišty (7). Porovnáním s vyznačenou ikonou řetězu na vodicí liště, nebo podle symbolu směru chodu řetězu (10) vyznačeného na těle pily se ujistěte. zda je řetěz natažen ve správném směru otáčení. Zajistěte, aby napínací vačka řetězu (27) ukazovala směrem ven. (Viz Obr. A)

5. Články řetězu položte okolo řetězového kola (9) tak, vložte dva polohovací prvky vodicí tyče (11) na pevný šroub (12) a podložku vodicí tyče (13) do drážky pro klíč v otvoru vodicí tyče (7). (Viz Obr. B1, B2)

6. Zkontrolujte, jsou-li všechny díly správně umístěny. Ujistěte se, zda jsou hnací články řetězu rádně usazeny na hnacím ozubeném kole (Viz Obr. C1), zabraňte zatuhnutí článků řetězu zobrazenému na obr. C2. Dojde-li k zatuhnutí článků řetězu, zvedněte řetěz na vodicí liště a proved'te uvolnění článků řetězu.

POZNÁMKA: Řetěz se musí otáčet volně a nesmí na něm být žádné zatuhnuté články.

1. Nasad'te kryt řetězu (3) a utáhněte kryt řetězu otáčením napínáku řetězu (2) ve směru pohybu hodinových ručiček tak, aby byl řetěz napnutý. (Víz Obr. D)

VAROVÁNÍ: Pilový řetěz ještě není napnut. Napínání pilového řetězu se provádí jak je popsáno v odstavci

„Napnutí pilového řetězu“. Nyní je nutné provést kontrolu řetězu, zda je správně napnut.

NAPNUTÍ PILOVÉHO ŘETĚZU (Viz Obr. E)

POZNÁMKA: Nové řetězy pily se budou roztahovat.

Při prvním použití provádějte často kontrolu napnutí řetězu pily a dojde-li k uvolnění řetězu (1) na vodicí liště(7), proved'te jeho napnutí.

! VAROVÁNÍ:

• Pred napínáním řetězu vždy nejdříve vyjměte z pily baterii.
• Řezací čepele řetězu jsou ostré. Při manipulaci s řetězem používejte ochranné rukavice.
• Vždy udržujte správné napnutí řetězu. Uvolněný řetěz zvyšuje nebezpečí zpětného rázu. Uvolněný řetěz může vyskočit z vodící drážky lišty. Může dojít ke zranění obsluhy a

poškození řetězu. Uvolněný řetěz způsobuje rychlé opotřebení řetězu, lišty a řetězového kola.

1. Řetězovou pilu položte na rovnou plochu.
2. Otáčejte upínací madlo/ knoflík napínání řetězu (2) po směru hodin tak, aby bylo upínací madlo pevně zašroubováno. Správného dosažení řetězu bude dosaženo automaticky.

POZNÁMKA: Otáčením knoflíku napínání řetězu (2) ve směru chodu hodinových ručiček bude napnutí řetězu automaticky zvýšeno. Přeskakující mechanika zabrání tomu, aby se napnutí řetězu uvolnilo.

1. Ještě jednou zkontrolujte napnutí nastavené pomocí rukojeti s automatickým napnutím řetězu. Správné napnutí řetězu je dosaženo, pokud lze řetěz (1) ve středové části zdvihnout z vodicí lišty (7) přibližně do poloviny hloubky vodicího článku řetězu. Tento úkon by měl být proveden jednou rukou zdvižením řetězu zatíženého pouze vlastní hmotností pily. (Viz Obr. E)

POZNÁMKA: Retěz (1) je správně napnut, pokud jej lze zvednout z vodicí lišty (7), a vodicí článek retězu prítom zůstane uvnitř kolejnice vodicí lišty (7).

POZNÁMKA: Řetěz (1) se v průběhuřezání natahuje a ztrácí správné napnutí. Pokud se Řetěz uvolní, zcela odšroubujte knoflík napínání Řetězu (2), nebo jej otočte třemi plnými otáčkami proti směru chodu hodinových ručiček a poté Řetěz opět správně napněte dotažením knoflíku napínání Řetězu (2) postupem podle výše uvedených kroků 1-4.

MONTÁŽ PRODLUŽOVACÍHO NÁSTAVCE KE STROJI (Viz Obr. F1)

Krok 1: Jak je znázorněno na obrázku F1, uvolněte tyč (17) sestavy tyčové pily. Zarovnejte stroj a vložte jej do prodlužovací tyče.

Krok 2: Stiskněte páku sestavy pilové tyče a dotáhněte prodlužovací tyč ke stroji.

POZNÁMKA: Před spuštěním stroje se ujistěte, zda je prodlužovací nástavec ve své poloze rádně zajištěn.

DEMONTÁŽ PRODLUŽOVACÍHO NÁSTAVCE (Viz Obr. F2)

Krok 1: Jak je znázorněno na obrázku, odemkněte tyč sestavy pily (17).

Krok 2: Při současném stisknutí obou tlačítek (5) pro zablokování pilové hlavy se pila posune, aby se odpojila prodlužovací tyč od pily.

Nastavení délky prodlužovacího nástavce (Viz Obr. G)

Tyčová prořezávací pila obsahuje teleskpický prodlužovací nástavec, který je možno upravit v délce 1.8m (zcela zasunut) až na 2.3m (plně vytažen).

Vnitřní upínací výška tyče (18) se používá k zajištění tyče na jakoukoli prodlouženou délku.

1. Chcete-li nástavec prodloužit, povolte upínací páku vnitřní tyče (18), jak je znázorněno na obrázku G. Nástavcem lze volně posouvat.

2. Vytáhněte vnitřní část prodlužovacího nástavce na požadovanou délku prodloužení.

Poznámka: Použijte pouze minimální délku nástavce potřebnou k dosažení konce řezané větve.

1. Zajištění prodlužovacího nástavce v požadované délce provedete utažením upínací páky, jak je znázorněno na obrázku G.

PRIPOJENÍ A SEŘÍZENÍ STRUKTURA SNÍMKU (Viz Obr. H1, H2)

Připojte ramenní popruh k háku na tyči pomocí přiloženého karabiny, jak je znázorněno na obrázku H1. Chcete-li upravit polohu ramenního popruhu, otočte jím proti směru hodinových ručiček a uvolněte zajišťovací knoflík. Přesuňte jej na požadované místo. Jak je znázorněno, utáhněte blokovací knoflík ve směru hodinových ručiček a zajistěte jej.

NASTAVENÍ ÚHLOVÉHO ÚHLU HLAVY (Viz Obr. I1, I2)

Pilovou hlavu lze otáčet v různých úhlech řezu 0°, 15° a 30°. (Viz Obr. I1)

1. Současně stiskněte knoflíky pro nastavení pilové hlavy na obou stranách, abyste otočili pilovou hlavu do požadovaného úhlu řezu. (Viz Obr. I2)
2. Když je hlava pilové pily nastavena na požadovaný úhel, uvolněte knoflík.

POZNÁMKA: Nesprávné zajištění pilové tyče může mít za následek zranění osob nebo poškození majetku.

VAROVÁNÍ! Vždy se ujistěte, že je hlava pilové tyče bezpečně zajištěna! Nepoužívejte pilovou pilu, pokud je hlava poloze nebo není zajištěna!

NASTAVENÍ ZADNÍHO MANIPU (Viz Obr. J)

Pro odblokování zatlačte otočné tlačitko prodlužovací páky dopředu. Držte zadní rukojeť a otočte ji do nejpohodlnější a nejvyváženější polohy. Uvolněním otočného tlačítka prodlužovací páky zajistěte zadní rukojeť

VAROVÁNÍ: Před pokračováním nezapomeňte uzamknout rukojeť v požadované poloze. Při práci s pilou čejte držadlem.

MAZÁNÍ ŘETĚZU

DŮLEŽITÉ: Řetězová pila se nedodává naplněná olejem na Řetězové pily. Je důležité ji před použitím naplnit olejem.

Použití řetězové pily bez oleje na řetězové pily nebo při stavu oleje pod značkou minima vede k poškození řetězové pily.

POZNÁMKA: Životnost a rezný výkon retězu závisí na optimálním mazání. Proto je během provozu pilový retěz automaticky mazán olejem na retězové pily.

NAPLNĚNÍ OLEJOVÉ NÁDRŽKY ( VIZ OBR. K)

VAROVÁNÍ: Před naplněním olejové nádrže vyjměte akumulátor..

1. Umístěte řetězovou pilu (6) na jakýkoli vhodný povrch.
2. Hadříkem očistěte prostor kolem uzávěru olejové nádržky a uzávěr odšroubujte.

3. Doplňte olej a řetězový olej (není součástí balení), dokud není nádrž plná.

4. Zabraňte tomu, aby se do nádržky dostaly nečistoty a prach. Nasadťte na nádržku uzávěr (6) a rukou jej řádně utáhněte ve směru pohybu hodinových ručiček.

DŮLEŽITÉ: pro umožnění výměny vzduchu mezi olejovou nádržkou a okolím jsou mezi sítkem a uzávěrem

olejové nádržky čtyři malé vyrovnávací kanálky, jimiž může funkcí podmíněně vytékat v omezeném množství olej. Dbejte prosím na to, aby byla pila odložena vždy vodorovně (uzávěrem olejové nádržky (6) nahoru). Používejte výhradně biologicky odbouratelný olej na řetězové pily, aby se zabránilo poškození řetězu (Grade: ISO VG32). Tento oleje můžete získat na místě, kde jste zakoupili tuto pilu nebo v místním obchodě s těmito výrobky. Nikdy nepoužívejte recyklovaný nebo starý olej. Při použití nedovoleného oleje záruka zaniká.

Nespolkněte. V případě požití ihned vyhledejte lékařskou pomoc. Uchovávejte mimo dosah dětí. Skladujte mimo dosah tepla nebo otevřeného ohně.

Kontrola automatické maznice

Správné fungování automatické maznice lze zkontrolovat spuštěním řetězové pily a nasměrováním špičky vodicí lišty (7) směrem ke kousku kartonu nebo papíru umístěného na zemi. Pokud na kartonu olejová skvrna roste, maznice pracuje správně. Pokud se na kartonu olejová skvrna neobjeví, a to i přes to, že je olejová nádržka plná, obraťte se na zákaznický servis WORX nebo na autorizovaného servisního zástupce WORX.

UPOZORNĚNÍ: Řetězem se nedotýkejte země. Dodržujte bezpečnou vzdálenost 3.6m.

POUŽITÍ

1. PŘED POUŽITÍM VAŠEHO AKUMULÁTOROVÉHO NÁŘADÍ

VAROVÁNÍ! Tato nabíječka a akumulátor jsou speciálně zkonstruovány pro vzájemné používání – nezkoušejte používat jiná zařízení. Vždy

zabraňte vniknutí kovových předmětů do nabíječky nebo kontaktu kovových předmětů s póly akumulátoru, což by mohlo způsobit elektrickou závadu i úraz.

POZNÁMKA: Akumulátor NENÍ NABITY a před používáním je nezbytné jej nabít.

Nabíječka se dodává s akumulátorem vloženým v nářadí. Nepoužívejte jiný typ nabíječky.

2. NABÍJENÍ AKUMULÁTORU

Lithiová baterie je chráněna proti úplnému vybití. Když se baterie vybije, ochranný obvod vypne nářadí. Vřeteno se přestane otáčet.

V teplém prostředohne Komma nebo při intenzivní práci se akumulátor natolik zahřeje, že se nedá ihned nabíjet. Před začátkem nabíjení nechte baterii vychladnout

3. VYJMUTÍ NEBO NASAZENÍ AKUMULÁTORU (Viz Obr. L1, L2)

Stiskněte uvolňovací tlačítko akumulátorového bloku a akumulátor z nářadím sejměte. Po nabití zasuňte akumulátor do určeného vybrání pro jeho připojení. Stačí jednoduše stisknout a mírně přitlačit, až uslyšíte cvaknutí. Pohledem zkontrolujte, zda je akumulátor plně dosazen.

POZNÁMKA: Při vyjímání baterii vždy pevně držte, abyste zabránili jejímu pádu a možnému zranění.

4. Zapnutí a vypnutí (Viz Obr. M)

POZOR: Před použitím akumulátorového nářadí zkontrolujte typ akumulátoru. Používejte pouze typ akumulátoru

uvedený v části týkající se příslušenství.

K uvedení zařízení do provozu stiskněte tlačítko blokování zapnutí(23), , potom zcela stiskněte spínač (19) podržte jej v této poloze. Tlačítko zámku prodlužovací páky lze nyní uvolnit.

K vypnutí uvolněte spínač

5. ŘEZÁNÍ

DŮLEŽITÉ: je olejová nádržka naplněna? Ukazatel stavu oleje (8) před prací a pravidelně během práce kontrolujte. (Viz

Obr. N1). Doplňte olej, když hladina oleje dosáhla spodní hrany v průhledovém okénku. Náplň vystačí v závislosti na přestávkách a intenzitě práce na ca.35 minut.

Napnutí řetězu kontrolujte během řezání každých 10 minut.

(1) Do řetězové pily vložte akumulátor.
(2) Ujistěte se, zda řezaná část kmene neleží na zemi. Tím bude zabráněno kontaktu řetězu (1) se zemí a vedení řezu skrze kmen Kontakt řetězu se zemí. Pokud je v chodu, je nebezpečný a způsobí jeho otupení.
(3) Pro bezpečný úchop pily vždy používejte obě ruce. Hlavní držadlo vždy držte levou rukou a zadní držadlo (22) pravou rukou. Pilu držte pevně. Palec a prsty musí být okolo rukojeti pily ovinuty. (Viz Obr. N2)
(4) Ujistěte se, zda máte pevný postoj. Chodidla mějte rozkročena na šířku ramen. Rozdělte svou váhu rovnoměrně na obě nohy.
(5) Až budete připraveni k provedení řezu, pravým palcem stiskněte aretační páku prodlužovací páky (23) a stiskněte spoušt'. Tím bude pila spuštěna. Pilu vypnete uvolněním stisku spouště. Před započetím řezu se ujistěte, zda pila běží v plných otáčkách.
(6) Při započetí řezu pomalu položte otáčející se řetěz na řezané dřevo. Řezané dřevo by mělo být co nejblíže k tělu pily, jak je jen možné. Držte pilu pevně na místě, aby se zabránilo možnému odskakování nebo klouzání (boční posun) pily.
(7) Pilu vedte s mírným přítlakem a nevyvíjejte na ni nadměrnou sílu, nechejte pilu řezat vlastním tempem. Motor by se přetížil a mohlo by dojít k jeho spálení. Při volbě správných otáček bude práce provedena lépe a bezpečněji.
(8) Pilu vyjměte ze zářezu při plných otáčkách. Pilu zastavte uvolněním spínače On/Off (zap./vyp.) (19).

Před položením pily na zem se ujistěte, zda se řetěz zcela zastavil.

(9) Procvičte si řezání na kusu odpadových větví na bezpečném pracovním místě, dokud nedosáhnete pohodlí při práci, plynulého pohybu a stabilní řezné rychlosti.

Bezpečnostní zařízení zabraňující zpětnému rázu této pily

Tato pila je vybavena řetězem s nízkým zpětným rázem a také vodicí lištou s redukcí zpětného rázu. Obě tyto součásti redukují možný zpětný ráz. Avšak zpětný ráz u této pily nastat může.

Následující kroky omezí nebezpečí zpětného rázu.

• Při řezání přidržujte pilu oběma rukama. Udržujte pevný úchop. Palce a prsty musí obtáčet držadla pily.
• Ponechte veškeré bezpečnostní prvky na pile. Zajistěte, aby fungovaly správně.
  • Vždy pracujte v rovnovážné a stabilní poloze.
• Udržujte postoj mírně z levé strany pily. Tím vaše tělo nebude v přímé linii s řetězem pily.
• Zabraňte, aby se během otáčení řetězu špička vodící lišty čehokoli dotkla.
• Nikdy se nepokoušejte řezat dva kmeny současně. Vždy řežte pouze jediný kmen.
• Nezařezávejte špičku vodící lišty ani se nepokoušejte o svislý řez (řezání do dřeva špičkou vodící lišty).
• Dávejte pozor na pohyb dřeva nebo jiné síly, které by mohly sevřít řetěz.
• Při pokračování v předchozím řezu používejte maximální opatrnost.
• Používejte pouze řetěz a vodicí lištu (7) s nízkým zpětným rázem dodané s touto řetězovou pilou.
• Nikdy nepoužívejte tupý nebo volný řetěz. Údržujte řetěz ostrý a správně napnutý.

Obsluha tyčové prořezávací pily

Řezání s ramenním popruhem (Viz Obr. N2)

Prodlužovací nástavec je dodáván včetně ramenního popruhu, který poskytuje dodatečnou oporu při zdvihu čelistí pily do vzduchu. Ramenní popruh zavěste za prodlužovací nástavec a oviňte okolo vašeho ramene.

Ramenní popruh může také zmírnit ráz, který vznikne odskočením prořezávací pily Řetězová pila po dokončení řezu.

Řezáni s prodlužovacím nástavcem

1. Do řetězové pily vložte akumulátor.
2. Před řezáním větví ve velkých výškách vezměte v úvahu všechny pokyny podrobně popsané v předchozí části "Odstranění větví", zvláštní pozornost ale věnujte předpokládané dráze padající větve.

VAROVÁNÍ: Nestůjte přímo pod řezanou větví. Okolní osoby držte v dostatečné

vzdálenosti. Při práci s pilou nestůjte na žebříku či jiné nestabilní podpoře. S pilou nepracujte v blízkosti kabelů, elektrického nebo telefonního vedení. Od jakéhokoliv elektrického vedení udržujte odstup (Viz Obr. 01-04)

1. Pro bezpečný úchop pily vždy používejte obě ruce. Při práci s tyčovou prořezávací pilou používejte pouze

určené oblasti úchopu rukojeti (Viz Obr. O5).Pilu držte pevně. Palec a prsty musí být okolo rukojeti pily ovinuty.

1. Pilu držte pevně. Palec a prsty musí být okolo rukojeti pily ovinuty.
2. Až budete připraveni k provedení řezu, stiskněte aretační tlačítko prodlužovací páky (23), poté plně stiskněte spínač Zap./Vyp. (19) (Viz Obr. M). Tím bude pila spuštěna. Pilu vypnete uvolněním stisku spouště. Před započetím řezu se ujistěte, zda pila běží v plných otáčkách.
3. Při započetí řezu pomalu položte otáčející se řetěz na řezané dřevo. Držte pilu pevně na místě, aby se zabránilo možnému odskakování nebo klouzání (boční posun) pily.
4. Pilu veďte s mírným přítlakem a nevyvíjejte na ni nadměrnou sílu. Motor by se přetížil a mohlo by dojít k jeho spálení. Při volbě správných otáček bude práce provedena lépe a bezpečněji.
5. Pilu vyjměte ze zářezu při plných otáčkách. Pilu zastavte uvolněním spínače On/Off (zap./vyp.). Před položením pily na zem se ujistěte, zda se řetěz zcela zastavil.

OŘEZÁVÁNÍ STROMŮ (VYVĚTVOVÁNÍ)

VAROVÁNÍ: Vyhněte se zpětnému rázu. Zpětný ráz může způsobit vážné zranění nebo smrt. Jak lze zabránit riziku zpětného rázu naleznete v kapitole Zpětný ráz.

VAROVÁNÍ: Nepoužívejte tyčovou prořezávací pilu pokud stojíte:

• na stromě
• na žebříku nebo na jiném nestabilním povrchu
  • v jakékoliv nepohodlné poloze Může dojít ke ztrátě kontroly nad tyčovou prořezávací pilou a tím ke vzniku vážného zranění.

VAROVÁNÍ: S tyčovou prořezávací pilou nepracujte, pokud máte ruce v poloze nad rameny.

UPOZORNĚNÍ: Pokud okolní podmínky přesahují vaše schopnosti, vyhledejte odbornou pomoc.

Řezání stromů je process odřezávání větví z živého stromu. Ujistěte se, zda máte pevný postoj. Chodila mějte rozkročeny na šířku ramen. Rozdělte svou váhu rovnoměrně na obě nohy.

Při řezání stromů postupujte podle níže uvedených pokynů.

1. Nejprve odřízněte šest palců od kufru na spodní straně končetiny. Pro tento řez použijte horní část vodicí lišty. Odřízněte 1/3 průměru větve (Viz Obr. O6).
2. Odstraňte končetiny dva až čtyři palce. Provedťe druhý řez z horní strany větve. Pokračujte v řezu, dokud celou větev neodříznete.
3. Třetí řez provedte co nejblíže ke kmeni stromu ze spodní strany větve. Pro tento řez použijte horní část vodicí lišty. Odřízněte 1/3 průměru větve.
4. Provedte čtvrtý řez přímo nad třetím řezem. Dokončete vedení třetího řezu. Tím se zcela odstraní větev.

ÚDRŽBA PILY

Dodržujte pokyny pro údržbu uvedené v tomto návodu. Správné čištění a údržba řetězu pily a vodicí lišty, a také celé pily, mohou snížit šance na vznik zpětného rázu. Po každém použití pily provedte její kontrolu a údržbu. Tímto způsobem prodloužíte provozní životnost vaší pily.

POZNÁMKA: Dokonce i při použití pily se správně nabroušeným řetězem se může po každém nabroušení zvýšit riziko zpětného rázu.

ÚDRŽBA A SKLADOVÁNÍ PILOVÉ PILY

1.V následujících případech vyjměte z pily baterii:

- Není-li pila používána

- Před přesunem z jednoho místa na druhé

- Před prováděním údržby.

- Před výměnou příslušenství nebo doplňků, jako jsou řetěz pily a vodicí lišta.

1. Zkontrolujte pilovou pilu před a po každém použití. Pečlivě zkontrolujte pilu, zda nedošlo k poškození ochranného krytu nebo jiného dílu. Zkontrolujte, zda nedošlo k jakémukoliv poškození, které by mohlo ovlivnit bezpečnost obsluhy nebo provozu pily. Zkontrolujte, zda nedošlo k vychýlení nebo rozpojení pohyblivých části. Zkontrolujte, zda nedošlo ke zlomení nebo poškození některých dílů. Nepoužívejte řetězovou pilu, pokud má poškození vliv na bezpečnost nebo provoz. Poškození nechejte opravit v autorizovaném servisním středisku. Místa autorizovaných servisních středisek naleznete na internetové stránce www.worx.com.

2. Pilovou pilu pečlivě udržujte.

3. Nikdy pilu nevystavujte dešti nebo prímému působení vlhkosti.

4. Dbejte na to, aby byl řetěz pily stále ostrý, čistý a namazaný, čímž bude zaručen lepší a bezpečnější provoz.
5. Při broušení řetězu pily dodržujte kroky popsané v tomto návodu.
6. Rukojeti udržujte suché, čisté, nezanesené olejem a mazivy.
7. Dbejte na to, aby byly všechny šrouby a matice řádně utaženy.
8. Při provádění servisu vždy používejte pouze originální náhradní díly.
9. Pokud pilu nepoužíváte, vždy ji uskladněte.
10. Na vysokém nebo uzamykatelném místě, mimo dosah dětí.
11. Na suchém místě.
    • S nasazenou lištou a krytem pily (3)

Údržba vodicí lišty

Pro maximální životnost vodicí lišty je doporučena následující údržba.

Nosné kolejnice vodicí lišty, které nesou řetěz, by měly být očištěny před uložením pily, nebo pokud jsou řetěz či vodicí lišta zaneseny nečistotami.

Kolejnice by měly být očištěny po každém sejmutí řetězu.

Čištění nosných kolejnic vodicí lišty:

1.Odstraňte kryt řetězu a poté vodicí lištu a řetěz. (viz kapitola SESTAVENÍ)
2.Z kolejnic vodicí lišty odstraňte nečistoty pomocí drátěného kartáče, šroubováku či podobného vhodného nářadí. (Viz Obr. P)
3.Ujistěte se, zda jste pečlivě očistili místa s nánosy maziva.

Situace, které vyžadují údržbu řetězu (1) a vodicí lišty (7):

• Rezy na jedné straně, nebo pod úhlem.
• Pila byla při řezu tlačena silou.
• Nedostatečný přívod oleje do lišty a řetězu.
  Zkontrolujte stav vodící lišty po každém naostřením řetězu. Opotřebovaná lišta způsobí poškození řetězu a řezání tak bude obtížné.

Po každém použití pilu odpojte od napájecího zdroje, z vodicí lišty a z otvoru řetězového kola odstraňte veškeré nánosy pilin.

Pokud není horní strana vodicí lišty rovná, srovnejte strany a pravé úhly pomocí plochého pilníku.

Pilník Hrany kolejnice a Pravoúhlé kluzné destičky

Opotřebovaná drážka Správný tvar drážky

Vyměňte vodicí lištu, pokud je drážka opotřebovaná, vodicí lišta je ohnutá nebo prasklá, nebo pokud se vyskytne nadměrné zahřívání nebo třepení kolejnic. Pokud je nutná výměna, používejte pouze vodicí lišty specifikované pro vaší pilu v seznamu náhradních dílů nebo na štítku vaší řetězové pily.

Výměna/otočení pilového řetězu a lišty

Provedte výměnu řetězu pily, jsou-li zuby řetězu príliš opotřebovány nebo dojde-li k prasknutí řetězu. Používejte pouze řemen, který je uveden v tomto návodu.

Před broušením řetězu zkontrolujte vodicí lištu.

Opotřebovaná nebo poškozená vodicí lišta je velmi nebezpečná. Opotřebovaná nebo poškozená vodicí lišta způsobí poškození řetězu pily a řezání bude mnohem náročnější.

Potom namontujte napínací vačku (27) na novou lištu utažením šroubu po směru hodin. Výstupek vačky (a) se musí nacházet v otvoru lišty. (Viz Obr. Q)

Ostření pilového řetězu

VAROVÁNÍ:

Před prováděním servisu vyjměte z pily baterii. Při kontaktu vašeho těla

s pohybujícím se řetězem nebo při úrazu elektrickým proudem může dojít k vážnému, dokonce i smrtelnému zranění.

Řezací čepele řetězu jsou ostré. Při manipulaci s řetězem používejte ochranné rukavice.

Dbejte na to, aby byl řetěz pily stále ostrý. Vaše pila bude řezat rychleji a bezpečněji. Tupý řetěz pily bude způsobovat zbytečně velké opotřebování hnacího

řetězového kola, vodicí lišty, řetězu pily a motoru. Musíte-li řetěz pily tlačit do dřeva silou a vzniká-li při řezání pouze prach s několika velkými třískami, řetěz pily je tupý.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech

recyklace se informujte na místních úřadech nebo u prodejce.

Odstraňování problémů

Pokud Vaše elektronářadí nefunguje bezvadně, následující tabulka Vám ukáže příznaky závad, možné příčiny a též opatření k nápravě. Nemůžete-li tím problém identifikovat a odstranit, obrat'te se na Váš servis. VAROVÁNÍ: před hledáním závady elektronářadí vypněte a odejměte akumulátor.

Příznak Možné příčiny Možné řešení
Barovou pilunelze ovládat	Vybitá baterieVadná pojistka	Nabijte baterii.Vyměňte pojistku.
Rodvidělpřerušovaný provoz	PřehřátíPřiliš vysoký přítlak při řezání.Uvolněný spoj.Kontakt Interní vadný el.Kontakt Vadný spínač.	Pilu položte na chladné, větrané místo, aby mohla vychladnoutBěhem řezání na pilu přiliš netlačte.Vyhledejte odborný servis. 1-866-354-WORX (9679).
Pilový řetěz suchý V olejové nádržce	není žádný olejOdvzdušnění v uzávěru olejové nádržky ucpánoVýtokový kanál oleje ucpán	Doplňte olejOčistěte uzávěr olejové nádržkyUvolněte výtokový kanál
Řetěz/vodící lišta horká V olejové nádržce	není žádný olej.Odvzdušnění v uzávěru olejové nádržky ucpáno.Výtokový kanál oleje ucpán.Příliš vysoké napnutí řetězu.Tupý řetěz.	Doplňte olej.Očistěte uzávěr olejové nádržky.Uvolněte výtokový kanál.Seřídte napnutí řetězu.Řetěz nabrušte nebo nahradte.
Extrémní roztržení pily, vibrace, pila není správná	Příliš volné napnutí řetězu.Tupý řetěz.Opotřebený řetěz.Pilové zuby ukazují do špatného směru.	Seřídte napnutí řetězu.Řetěz nabrušte nebo nahradte.Řetěz nahradte.Pilový řetěz nově namontujte se zuby ve správném směru.

PROHLÁŠENÍ O SHODĚ

MY,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Typ WG349E WG349E.9 (3 - Označení strojního

zařízení, zástupce tyčové pily)

Funkce Rezání vysokých větví

splňuje požadavky následujících směrnic

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC v novelizaci

2005/88/EC

Pověřený úřední orgán

Název: Interrek Deutschland GmbH (úřední

vyhláška 0905)

Číslo certifikátu: 190601913SHA-V1

2000/14/EC v novelizaci 2005/88/EC:

- Postup posuzování shody podle Dodatek V

- Měřený akustický výkon 89.7 dB(A)

- Deklarovaný zaručený akustický výkon 93 dB(A)

Splňované normy:

EN 60745-1, EN ISO 11680-1, EN ISO 3744, EN

55014-1, EN 55014-2

Osoba odpovídající za vytvoření technické dokumentace,

Název: Marcel Filz

Adresa: Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2019/9/26

Allen Ding

Zástupce vrchní konstrukční kanceláře,

Testování & Certifikace

Positec Technology (China) Co., Ltd

2) Bezpečnost' pri práci s elektrinou

3) Osobná bezpečnost'

	WG349E	WG349E.9
Nabíjačka (WA3880)	1	/
Batériový (WA3551)	1	/
Popruh na rameno	1	1
Puzdro & tyč a ret'az	1	1
Príslušenstvo pre hlavy pílových tyčí (WA0307)	1	1

20 V Akumulátorová ret'azová píla SK

INFORMÁCIE O HLUKU

1. Nasad'te kryt ret'aze (3) a utiahnite kryt ret'aze otáčaním napínania ret'aze (2) v smere pohybu hodinových ručičiek tak, aby byla ret'az napnutá. (Pozrite obr. D)

VÝSTRAHA: Rert'az ešte nie je napnutá. Ret'az napínajte podl'a postupu uvedenénho v časti „Napínanie ret'aze“.

- Pred napínaním ret'aze vždy najskôr vyberte z píly batériu.

Krok 1: Ako je znázornené na obrázku F1, uvol'nite tyč (17) zostavy pílky. Zarovnajte stroj a vložte ho do predlžovacej tyče.

Krok 2: Stlačte páku zostavy pílky a pevne pritiahnite predlžovaciu tyč k stroju.

POZNÁMKA: Pred zapnutím stroja skontrolujte, či je predlžovací nadstavec vo svojej polohe riadne zaistený.

DEMONTÁŽ PREDLŽOVACIEHO NADSTAVCA (Pozrite obr. F2)

Krok 1: Ako je znázornené na obrázku, odblokujte zostavu tyče (17).

Pripojte ramenný popruh k háku na tyči pomocou priloženého karabínového háku, ako je to znázornené na obrázku H1. Ak chcete upravit' polohu ramenného popruhu, otočte ho proti smeru hodinových ručičiek, aby ste uvoľnili zaist’ovací gombík. Presuňte ho na požadované miesto. Ako je znázornené, na zaistenie utiahnite poistný gombík v smere hodinových ručičiek.

NASTAVENIE UHLA HLAVY PÍLY (Pozrite obr. I1, I2)

DÔLEŽITÉ upozornenie:Ret'azová píla sa nedodáva s náplňou oleja pre ret'azové píly. Pred použitím je dôležité naplnit' ju m. Používanie ret'azovej píly bez oleja na ové píly alebo so stavom oleja pod kou minima oleja má za následok bodenie ret'azovej píly.

1. Ret'azovú pílu (6) postavte na akýkol'vek vhodný povrch.
2. Pomocou handričky vyčistite okolie uzávera olejovej nádržky a uzáver odskrutkujte.
3. Dopíňajte olej a ret'azový olej (nie je súčast'ou dodávky), kým nie je nádrž plná.
4. Zabráňte tomu, aby sa do nádržky dostali nečistoty a prach. Nasadťe na nádržku uzáver (6) a rukou ho riadne utiahnite v smere pohybu hodinových ručičiek.

V teplom prostredí alebo po intenzívnom nasadení sa jednotka batérií natol'ko zahreje, že sa nedá ihned' nabíjat'. Pred začatím nabíjania nechajte batériu vychladnút'.

3. VYBRATIE, NASADENIE JEDNOTKY BATÉRIE (Pozrite obr. L1, L2)

POZNÁMKA: Pri vyberaní batériu vždy pevne držte, aby ste zabránili jej pádu a možnému zraneniu.

DÔLEŽITÉ UPOZORNENIE: je v nádržke olej? Pred začatím pílenia a potom pravidel'ne počas práce kontrolujte

rozkročené na šírku ramien. Rozložte svoju váhu rovnomerne na obe nohy.

Rezanie s predlžovacím nadstavcom

- Pri brúsení reťaze píly dodržujte kroky popísané v tomto návode.

- Rukoväte udržiavajte suché, čisté, neznečistené olejom či mazivami.

Ak nie je horná strana vodiacej lišty rovná, zarovnajte strany a pravé uhly pomocou plochého pilníku.

Pilník Hrany kol'ajnice a Klzkej doštičky s pravým uhlom

Opotrebovaná drážka Správny tvar drážky

Pri výmene ret'aze píly vždy použite nové hnacie ret'azové koleso. Tak bude zaistený správny pohon ret'aze píly. Pred brúsením ret'aze skontrolujte vodiacu lištu. Opotrebovaná alebo poškodená vodiaca lišta je veľmi nebezpečná.

Ak musíte ret'az píly tlačit' do dreva silou a ak vzniká pri rezaní iba prach s niekol'kých vel'kými trieskami, ret'az píly je tupá.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Popis Tyčová píla na batériu

Typ WG349E WG349E.9 (3 - označenie

Číslo certifikátu: 190601913SHA-V1

2000/14/EC v novelizácii 2005/88/EC:

- Postup vyhodnotenia zhody podl'a Dodatku V

-Deklarovaný zaručený akustický výkon 93 dB(A)
