Märke	Worx
Modell	WG349E.9
Produkttyp	Trådlös teleskopisk såg
Strömförsörjning	Lithiumjonbatteri 20 V max (18 V nominellt)
Svärdlängd	20 cm (8 tum)
Skärlängd	18 cm (7 tum)
Skärhastighet	5,0 m/s
Oljetankens kapacitet	80 ml
Kedjestigning	3/8" (0,95 cm)
Kedjetjocklek (mått)	1,1 mm (0,043")
Antal drivlänkar	33
Vikt (med svärd och kedja)	3,3 kg
Total räckvidd	3,6 m
Skaftlängd (indragen/utdragen)	1,8 m till 2,3 m
Rotationsvinklar för såghuvud	0°, 15°, 30° (3 positioner)
Rotation av bakre handtag	180°
Batterityp	WA3551 (20 V, Li-ion)
Laddningstid	1 timme
Ljudtrycksnivå (LpA)	79,07 dB(A)
Ljudeffektnivå (LwA)	89,7 dB(A)
Vibrationer (ah)	1,83 m/s² (osäkerhet K=1,5 m/s²)
Smörjning	Automatisk (biologiskt nedbrytbar olja ISO VG32)
Kickskydd	Skyddskedja och kickskyddsguide
Inkluderade tillbehör	Batteri WA3551, laddare WA3880, axelrem, svärd- och kedjeskydd, huvudfäste WA0307

Vanliga frågor - WG349E.9 WORX

Hur spänner man sågkedjan?

Innan justering, ta bort batteriet. Vrid kedjespänningsratten (2) medurs tills kedjan kan lyftas cirka halva drivlänkens djup i mitten av svärdet. En ny kedja sträcker sig, kontrollera regelbundet.

Vilken olja ska användas för kedjesmörjning?

Använd endast biologiskt nedbrytbar, vidhäftande olja av grad ISO VG32. Använd aldrig återvunnen eller använd olja. Fyll tanken (80 ml) före varje användning och kontrollera nivån regelbundet.

Hur monterar man svärd och kedja?

Placera kedjan i svärdets spår med rätt rotationsriktning. För in drivlänkarna runt kedjehjulet och sätt in svärdbulten i svärdets spår. Sätt tillbaka kåpan och dra åt spännratten. Kontrollera att kedjan rör sig fritt utan veck.

Vilket batteri kan jag använda med denna såg?

Använd endast det medföljande eller rekommenderade Worx-batteriet WA3551 (20 V max, Li-ion). Använd aldrig något annat batteri, det kan skada enheten eller orsaka brand.

Hur justerar man såghuvudets vinkel?

Tryck samtidigt på båda justeringsknapparna för såghuvudet (5) och vrid huvudet för att välja mellan de tre positionerna: 0°, 15° eller 30°. Släpp knapparna för att låsa. Se till att huvudet är ordentligt låst före användning.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid skyddsutrustning (ögon-, hörselskydd, handskar, skor). Håll minst 3 meters avstånd från elledningar. Kapa aldrig över axelhöjd eller från stege. Håll sågen stadigt med båda händerna och använd axelremmen för höga grenar.

Hur rengör och underhåller man sågen?

Ta bort batteriet före underhåll. Rengör svärdets spår med en stålborste, kontrollera oljekanalerna. Slipa eller byt kedjan om den är slö. Förvara sågen torrt med kedjeskyddet på plats.

Vad gör jag om sågen inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Se till att förlängningslåsknappen (23) är intryckt innan du trycker på strömbrytaren. Om problemet kvarstår, kontakta Worx kundtjänst.

Hur använder jag axelremmen och justerar dess position?

Häng axelremmen i handtagets krokar. För att justera positionen, lossa låsknappen, flytta till önskad plats och dra åt igen. Axelremmen hjälper till att balansera sågen och dämpa stötar vid kapning.

Vilka är symptomen på en felaktigt spänd kedja?

En för lös kedja kan hoppa av svärdet, öka risken för kast och orsaka för tidigt slitage. Kontrollera spänningen var 10:e kapningsminut: kedjan ska kunna lyftas cirka halva drivlänken i mitten av svärdet.

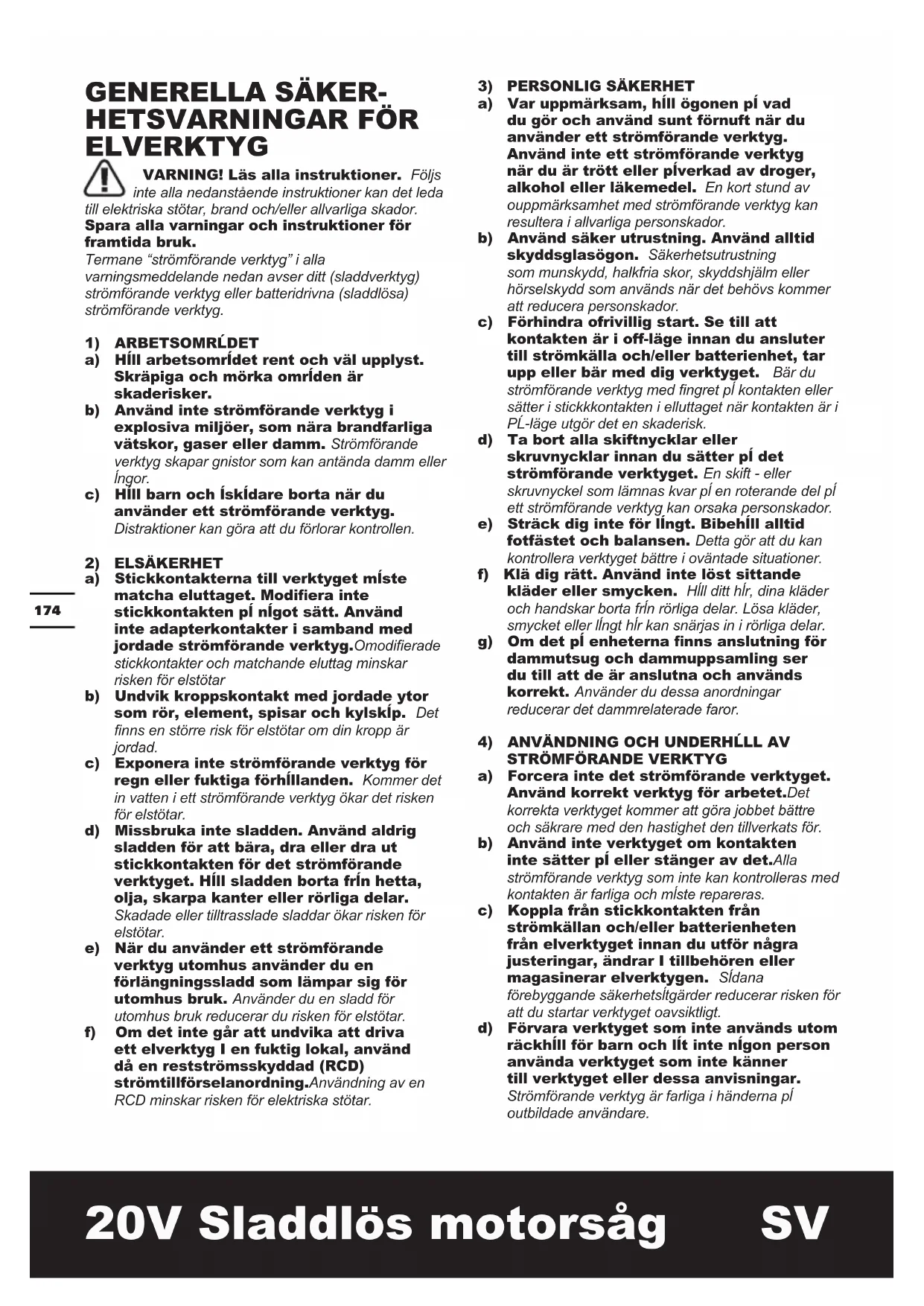

BRUKSANVISNING WG349E.9 WORX

WARNING! Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida bruk.

Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÍDET

a) Híll arbetsomrídet rent och väl upplyst. Skräpiga och mörka omríden är skaderisker.

b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller Íngor.

c) Hill barn och Ískídare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET

a) Stickkontakterna till verktyget míste matcha eluttaget. Modifiera inte stickkontakten pí nigot sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskíp. Det finns en större risk för elstötar om din kropp är jordad.

c) Exponera inte strömförande verktyg för regn eller fuktiga förhillanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar.

d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller dra ut stickkontakten för det strömförande verktyget. Híll sladden borta frín hetta, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

a) Var uppmärksam, híll ögonen pí vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller píverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.

b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.

c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret pí kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÍ-läge utgör det en skaderisk.

d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter pí det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar pí en roterande del pí ett strömförande verktyg kan orsaka personskador.

e) Sträck dig inte för língt. Bibehíll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.

f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Híll ditt hír, dina kläder och handskar borta från rörliga delar. Lösa kläder, smycket eller língt hír kan snärjas in i rörliga delar.

g) Om det pl enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.

4) ANVÄNDNING OCH UNDERHÍLL AV STRÖMFÖRANDE VERKTYG

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.

b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.

c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sídana förebyggande säkerhetslgtgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhill för barn och llt inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar.

Strömförande verktyg är farliga i händerna pí outbildade användare.

e) Utför underhíll pí verktygen. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan píverka användningen av elverktyget. Om den skadats míste elverktyget repareras före användning.Mínga olyckor orsakas av felaktigt underhíllina elverktyg.
f) Hill sigverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pí det sätt som avsetts för varje typ av elverktyg. Ha också i ítanke arbetsförhíllandena och arbetet som skall utföras. Använder du elverktyg för ítgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
5) ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG
a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.
c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador
6) UNDERHÍLL
a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehills.

ROD SÅG SÄKERHETSVARNING

1. Håll polsågen på tillräckligt avständ från kraftledningen.
2. Var uppmärksam på faran i driftsläget såväl som risken för att fallande grenar eller bulor träffar marken, och operatören kan drabbas av fallande grenar eller stöta grenar efter att ha träffat marken.

Radera grenarna i varje avsnitt.

SÄKERHETSFÖRESK-RIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock.

e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.

g) Håll batteriet rent och torrt.

h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

j) Låt inte batteriet stå på laddning när det inte används.

k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).

m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.

n) Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.

o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

p) Håll batteriet borta från barn.

q) Behåll den ursprungliga bruksanvisningen för framtida användning.

r) Plocka ur batteriet från verktyget då det inte används.

s) Kassera batteriet på rätt sätt.

t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.

u) Avlägsna inte batteriet från originalförpackningen tills det är

nödvändigt för användningen. v) Observera plus (+) och minus (-) märkningen på batteriet och säkerställa korrekt användning.

SPARA DESSA INSTRUKTIONER

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen.
	VARNING
	Använd hörselskydd
	Använd skyddsglasögon
	Använd huvudskydd
	Använd skyddshandskar
	Använd skyddsskor
	Skydda mot regn.
	Riskvarning för luftburna elledningar.
	Uttjänta elektriska produkter får inte kasseras som hushållsavfall.Äteranvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsrld.Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Får ej brännas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Lås upp
	Lås

LADDARENS KOMPONENTER

1. SÅGKEDJA
2. KEDJESPÄNNKNAPP
3. KEDJESKYDD
4. JUSTERINGSKNAPPEN FÖR SÅGHUVUDET
5. SÅGHUVUDETS LÅSKNAPP
6. OLJETANKLOCK
7. SVÄRD
8. OIJENIVÄFÖNSTER
9. KEDJEHJUL
10. KEDJERIKTNINGSSYMBOL
11. LOKALISERINGSFLIKAR
12. FÄSTBULT
13. KLÄMMA
14. STABILISERINGSTAGGAR
15. OIJEMUNSTYCKE
16. STÅNG OCH KEDJEHÖLJE
17. STÅNGSÅGSAMLINGSSTÅNG
18. SPÄNNSTÅNG FÖR INNERSTÅNG
19. STRÖMSTÄLLARE TILL/FRÅN
20. BATTERIPAKET *
21. BATTERIPAKETETS LÅSNING *
22. BAKRE HANDTAG
23. LÅS-AV-KNAPP FÖR FÖRLÄNGNINGSSTOLPEN
24. ROTATIONSKNAPP FÖR FÖRLÄNGNINGSSTOLPEN
25. AXELBANDETS KROKAR
26. AXELREM
27. SPÄNNPLATTA (SE FIG. A)

TEKNISK INFORMATION

Typ WG349E WG349E.9 (3 - beteckning för maskinutrustning, representerar polsåg)

	WG349E WG349E.9
Spänning 20V Max.**
Svärdlängd 20cm
klipplängd 18cm
Kedjehastighet 5.0m/s
Oljebehållarens volym 80ml
Kedjedelning 0.95cm(3/8")
Antal drivlänkar 33
Kedjemätt 1.1mm(0.043")
Adaptiv kedjetyp	Trilink Huihuang: CL14333XJinfeng Garden Tools: 90X-33
Adaptiv stång typ	Trilink Huihuang: N1430833-1041TLJinfeng Garden Tools: ES084SDEA041(A)
Laddningstid 1 timme /
Maskinens vikt (kedja och skena inkluderad)	3.7kg 3.3kg
Total räckvidd	3.6m
Maskinlängd	Från 1.8m till 2.3m (fullständigt förlängd)
Såghuvudets rotationsvinkel	00, 150, 300 (3 lägen)
Rotationsvinkel för handtag	Totalt 180 grader

** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 20 volt. Nominell spänning är 18 volt.

TILLBEHÖR

	WG349E	WG349E.9
Laddare (WA3880)	1	/
Batteripaket (WA3551)	1	/
Axelrem	1	1
Stång & kedjehölje	1	1
Tillbehör för såghuvuden (WA0307)	1	1

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

BULLERINFORMATION

Ett uppmätt ljudtryck L

$$ \begin{array}{r l} _ {\mathrm{pA}} & = 7 9. 0 7 \mathrm{dB(A)} \ K _ {\mathrm{pA}} & = 3 \mathrm{dB(A)} \end{array} $$

En uppmätt ljudstyrka L

$$ \begin{array}{l} _ {\mathrm{wA}} = 8 9. 7 \mathrm{dB(A)} \ K _ {\mathrm{PA}} = 3 \mathrm{dB(A)} \end{array} $$

Använd hörselskydd.

VIBRATIONSINFORMATION

Vibration totalvärde (triaxvektor-summa) fastställd i enlighet med EN ISO 11680-1.

Typisk uppmätt vibrering: ah = 1.83 m/s²

Osäkerhet K = 1.5 m/s²

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering.

WARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används.

Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs)

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

ÄNDAMÅLSENLIG ANVÄNDNING

Stångsågar används för att såga träd, stammar, grenar, träbjälkar, plankor och andra. Det kan sågas på spannmål eller på spannmål. Denna produkt är inte lämplig för sågning av mineralmaterial.

MONTERING

VARNING! Sätt inte i batteripaketet innan det har monterats helt.

När sågkedjan hanteras ska alltid skyddshandskar användas. védőkesztyűt.

MONTERING AV SVÄRD OCH SÅGKEDJA

1. Packa försiktigt upp alla komponenter.

2. Placera motorsågen på ett stabilt, plant underlag.

3. Använd endast äkta WORX kedjor eller de som rekommenderas för svärdet.

4. Lägg in sågkedjan (1) i spåret som löper runtom svärdet (7). Se till så att kedjan är i rätt rotationsriktning genom att jämföra den med kedjesymbolen på svärdet, eller hänvisa till kedjeriktningssymbolen (10) finns på sågens kropp. Se till att kedjespänningshaken (27) är riktad utåt (Se Fig. A)

5. Lägg kedjelänkarna kring kedjehjulet (9), sätt i de två styrstångens positioneringsdelar (11) på den fasta stångbult (12) och styrstångplattan (13) i nyckelspåret på styrstångens (7) öppning. (Se Fig. B1, B2)

6. Kontrollera om alla delar sitter fast ordentligt. Kontrollera att drivlänkarna sitter ordentligt i drivhjulet (Se Fig. C1), undvika veck såsom visas i Fig. C2. Om veck sker, plocka upp kedjan från svärdet strax före vecket och dra ut vecket.

OBS: Kedjan bör rotera fritt och vara fri från veck.

1. Montera kopplingskåpan (3) och dra åt kedjeskyddet genom att vrida på kedjespännarskruvknappen (2) medurs tills den sitter fast. (Se Fig. D)

WARNING: Kedjan är ännu inte spänd. Spänning av kedjan beskrivs under "Kedjespänning". Kedjan behöver nu

inspekteras för att se till att den är ordentligt spänd.

SPÄNNING AV SÅGKEDJA (Se Fig. E)

OBS: Nya sågkedjor kommer att sträckas. Kontrollera kedjespänningen ofta första gången den används och dra åt när kedjan (1) blir lös runt svärdet (7).

WARNING:

- Ta ut batteriet ur verktyget innan du justerar sågkedjans spänning.

- Skären på kedjan är vassa. Använd skyddshandskar när kedjan hanteras.

- Se till att alltid ha korrekt kedjespänning. En lös kedja kan öka risken för rekyler. En lös kedja kan hoppa av styrskenans spår. Detta kan skada operatören och kedjan. En lös kedja gör att kedjan, kedjeskenan och tänderna slits mycket fortare.

1. Ställ upp kedjesågen på en plan yta.
2. Vrid kedjesträckarknoppen (2) medurs tills den spänd.

OBS: Spänningen ökas automatiskt medan Kedjespännarskruven (2) vrids medurs. Spärrhakmekanismen förhindrar att kedjespänningen lossar.

1. Dubbelkolla spänningen som ställts in med knappen för automatisk kedjespänning. Rätt kedjespänning nås när Kedjan (1) kan höjas ungefär lika mycket som halva drivlänksdjupet från Styrstaven (7) i mitten. Detta ska göras med endast en hand för att höja kedjan mot maskinens vikt. (Se Fig. E)

OBS: Kedjan (1) har rätt spänning när den kan lyftas från Styrstaven (7) och när drivlänken är innanför Styrstavens skena (7).

OBS:Kedjan (1) kommer att sträckas vid sågning och förlora korrekt spänning. När kedjan lossnar helt, skruva åt sågkedjesträckarskruven (2) eller vrid runt vredet tre hela varv i moturs riktning, dra sedan åt sågkedjesträckarskruven (2) för att återställa den korrekta kedjespänningen genom att upprepa steg 1-4 som anges ovan.

MONTERING AV FÖRLÄNGNINGSSTÅNGEN I MASKINEN (Se Fig. F1)

Steg 1: Som visas i figur F1, lossa stavsågsmonteringsstängen (17). Rikta in maskinen och sätt in den i förlängningsstängen.

Steg 2: Tryck på spakmonteringsspaken och dra åt förlängningsstången mot maskinen.

OBS: kontrollera att förlängningsstången är fastlåst innan sågen används.

Steg 1: Som visas låser du upp stavsågsmonteringsstängen (17).

Steg 2: När de två knapparna på säghuvudet (5) trycks in samtidigt skjuts sågen för att koppla bort förlängningsstången från sågen.

Justering av stångens längd (Se Fig. G)

Stångsågen har en teleskopstång som kan förlängas från 1.8 meter (hopfälld) till 2.3 meter (helt utfälld) Den inre stångens spännhöjd (18) används för att fästa stången i vilken längd som helst.

1. För att förlänga stången,lossa den inre stångens spännspak (18) som visas i figur G. Stången kan då tas ut lätt.
2. Dra ut den inre delen av stången till rätt längd. OBS: förläng endast stången till den minsta längd som krävs för att nå det som ska sågas.
3. För att låsa stången i rätt position, dra åt fästarmen enligt Fig. G.

MONTERING OCH JUSTERING SKULDERBANDET (Se Fig. H1, H2)

Fäst axelremmen på kroken på stången med den medföljande karbinhaken som visas i figur H1. För att justera läget på axelremmen, vrid det moturs för att frigöra låsknappen. Flytta den till önskad plats. Som visas, dra åt låsknappen medurs för att låsas.

JUSTERA SAG-HUDVINKELEN (Se Fig. I1, I2)

Såghuvudet kan roteras i olika skärvinklar 0°, 15° och 30°. (Se Fig. I1)

1. Tryck samtidigt på justeringsknapparna för såghuvudet på båda sidor för att rotera polsåghuvudet till önskad skärvinkel. (Se Fig. I2)
2. När polsåghuvudet är inställt på önskad vinkel, släpp ratten.

OBS: Underlåtenhet att säkra stångsågen kan leda till personskada och / eller materiella skador.

WARNING! Se alltid till att stavsåghuvudet är ordentligt låst! Använd inte polsågen om huvudet är i annat läge eller inte är låst!

JUSTERA DEN BAKA HANDTAGET (Se Fig. J)

Tryck förlängningsspakens rotationsknapp framåt för att låsa upp. Håll i det bakre handtaget och vrid det till det mest bekväma och balanserade läget. Lossa rotationsknappen för förlängningsspaken för att låsa det bakre handtaget.

WARNING: Se till att låsa handtaget i önskat läge innan du fortsätter. Rotera inte handtaget när du använder sågen.

KEDJESMÖRJNING

VIKTIGT: Kedjesågen levereras utan sågkedjeolja. Kom ihåg att fylla på olja innan sågen tas i bruk. Används

kedjesågen utan sågkedjeolja eller med en oljenivå som ligger under min-markeringen finns risk för att kedjesågen skadas.

Obs: Kedjans livslängd och snitteffekt är beroende av att den smörjs optimalt. Därför smörjs sågkedjan under drift automatiskt med sågkedjeolja.

PÄFYLLNING AV OLJETANK (SE FIG. K)

WARNING: Ta bort batteripaketet innan oljetanken fylls upp.

1. Placera motorsågen (6) upp på vilken lämplig yta som helst.
2. Rengör partiet kring oljetanklocket med en trasa och skruva sedan bort locket.
3. Tillsätt olja och kedjeolja (ingår inte) tills tanken är full.
4. Se till att smuts inte tränger in i oljetanken, montera oljepäfyllningslocket (6) och dra åt genom att med handkraft vrida medurs.

VIKTIGT: För luftutbyte mellan oljetanken och omgivningen har små kompensationskanaler tagits upp på

oljetankslocket. För att undvika att olja rinner ut, bör man se till att sågen efter användning läggs i vågrätt läge (oljetankslocket (6) ska vara riktat uppåt).

Använd uteslutande rekommenderad, biologiskt nedbrytbar smörjolja för att undvika skada på kedjesågen (Grade: ISO VG32).

Denna kan hittas på den plats där du köpt den

här sågen eller i din lokala järnaffär. Använd aldrig återvunnen olja eller spillolja. Om icke godkänd olja används, lämnas ingen garanti. Får inte sväljas. Kontakta läkare omedelbart om du råkar svälja produkten. Förvaras oätkomligt för barn. Får inte förvaras i närheten av hetta eller öppna lågor.

Den automatiska kedjesmörjningens funktion kan enklast kontrolleras genom att starta sågen och sedan hålla sågnosen (7) mot ett papp eller papper på marken. Om oljespåret tilltar fungerar oljeautomatiken felfritt. Om olja inte matas ut även om oljetanken är full, slå upp under "Felsökning" eller uppsök WORX-serviceverkstad.

OBS! Berör inte marken med sågkedjan, håll ett säkerhetsavständ på 3.6m.

DRIFT INSTRUKTIONER

WARNING! Laddaren och batteripaketet är särskilt konstruerade för att fungera tillsammans.

Använd inget annat batteripaket eller någon annan

laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.

Obs: Ditt batteripaket är OLADDAT och du måste ladda det en gang innan användning.

Den medföljande batteriladdaren matchar det litiumjonbatteri som sitter i enheten. Använd ingen annan batteriladdare.

2. LADDNING AV BATTERIPAKETET

Litiumjonbatteriet har skydd mot djup urladdning. När batteriet är tomt stängs enheten av med hjälp av en skyddskrets

I en varm miljö eller efter massiv användning, kan batteripaketet blir alltför varmt för att kunna laddas. Låt batteriet svalna före laddning.

3. TA BORT ELLER SÄTTA I BATTERIPAKETET (Se Fig. L1, L2)

Tryck på batteripaketets spärrhake och ta bort batteriet från ditt verktyg. När batteripaketet har laddats sätts det tillbaka i borrmaskinens batterifack. Det glider lätt in och kräver bara ett lätt tryck på slutet. Kontrollera att batteriet är helt fastsatt.

OBS: När batteripaketet tas bort, hål fast det för att undvika skador och att det tappas.

4. IN- OCH URKOPPLING (Se Fig. M)

OBS: Kontrollera batteripaketet innan du använder det sladdlösa verktyget. Använd endast det batteripaket som finns i tillbehörsavsnittet.

För start av sågen tryck in inkopplingsspärren (23), tryck sedan ned strömställaren Till/Från (19) och hall den i detta läge. Förlängningsspakens låsningsknapp kan nu släppas. För frånkoppling släpp strömställaren Till/Från.

5. SKÄRANDE

VIKTIGT: Kontrollera oljenivån I synglaset (8) innan arbetet påbörjas och regelbundet under arbetets gång. (Se

Fig. N1) Fyll på olja när oljenivån sjunkit till synglasets undre kant. Full tank räcker för ca. 35 minuter sågning, men är givetvis beroende av pauser och arbetets intensitet. Kontrollera kedjespänningen under arbetet i intervaller om 10 minuter.

(1) Montera batteriet i maskinen.
(2) Se till att den del som ska sågas av inte ligger på marken. Detta förhindrar kedjan (1) att vidröra marken när den skär genom arbetsstycket.
Det är farligt att vidröra marken medan kedjan är i rörelse, och det kommer dessutom att göra kedjan slö.
(3) Använd båda händerna för att ta tag i sågen. Håll alltid huvudhandtaget med din vänstra hand och det bakre handtaget (22) med din högra hand. Använd ett fast grepp. Se till att fingrarna håller ett fast grepp runt sågens handtag (Se Fig. N2)
(4) Se till att du står stadigt. Håll fötterna axelbrett. Fördela din vikt jämnt på båda fötterna.
(5) När du är redo att göra ett snitt, tryck på förlängningsspakens läsningsknapp (23) med höger tumme och tryck på avtryckaren. Då slås sågen på. Släpp avtryckaren så stängs sågen av. Se till att sågen är igång för fullt innan du börjar med sågningen.
(6) När du startar ett snitt, placera sakta den rörliga kedjan mot träet. Träet ska vara så nära sågkroppen som möjligt. Håll sågen stadigt på plats för att undvika eventuellt studsande eller slirande (sidledes rörelse) av sågen.
(7) Styr sågen med hjälp av ett lätt tryck och applicera inteonödig kraft på sågen, låt sågen göra sitt arbete. Motorn kan då överbelastas och brännas ut. Sågen gör arbetet bättre och säkrare vid den hastighet för vilken den konstruerades.
(8) Borttagning av sågen från ett snitt när sågen är igång med full fart. Stoppa sågen genom att släppa På/avknappen (19). Se till att kedjan har stannat innan du sätter ned sågen.
(9) Fortsätt att öva på skrotstockar på en säker del av arbetsplatsen tills du är bekväm, med hjälp av en flytande rörelse och en stabil skärhastighet.

Kast-säkerhetsanordningar på denna såg

Denna såg har en lä- kast-kedja och svärd för minskat kast. Båda dessa minskar risken för kast. Däremot kan kast ändå uppstå med denna såg.

Följande steg kommer att minska risken för kast.

- Använd båda händerna för att greppa sågen när sågen är igång. Använd ett fast grepp. Se till att fingrarna håller ett fast grepp runt sågens handtag.

- Behåll alla säkerhetsanordningar på plats på sågen. Se till att de fungerar korrekt.

- Luta dig inte för långt eller såga ovanför axelhöjd.

- Bibehåll alltid ordentligt fotfäste och balans.

- Stå lite till vänster om sågen. Detta hindrar kroppen från att vara i direkt linje med kedjan.

- Låt inte svärdsnosen röra någonting när kedjan är i rörelse.

• Försök aldrig att skära genom två arbetsstycken på samma gång. Kapa bara ett arbetsstycke i taget.
• Borra inte in svärdsnosen eller prova instick (borrning i trä med hjälp av svärdsnosen).
• Se upp för växling av trä eller andra krafter som kan nypa tag i kedjan.
• Var ytterst försiktig när du är återgår till ett tidigare snitt.
• Använd endast lågkast-kedjan och svärdet (7) som medföljde denna motorsåg.
• Använd aldrig en slö eller lös kedja. Håll kedjan spänd med rätt spänning.

Användning av stångsågen Arbete med axelrem (Se Fig. N2)

Förlängningsskaftet är utrustat med en axelrem som ger extra stöd vid arbete med Motorsåg i luften. Haka fast axelremmen på förlängningsskaftet och vira det runt din axel. Axelremmen kan även dämpa stötar om Motorsåg tappas efter att ett kaparbete är genomfört.

Sågning med förlängningsstången

1. Montera batteriet i maskinen.
2. Innan du skär höga grenar, ta hänsyn till alla punkter som redovisas i föregående avsnitt, "Kvistning" men ta särskilt hänsyn till den sannolika fallvägen för den fallande grenen.

WARNING: Stå inte direkt under en gren som sågas. Håll obehöriga på avständ.

Stå inte på en stege eller annan typ av instabilt stöd medan verktyget används. Använd inte verktyget i närheten av kablar, elektrisk ström eller telefontrådar. Håll ett avstånd på 3 meter från alla elledningar. (Se Fig. 01-04)

1. Använd båda händerna för att ta tag i sågen. Använd endast de markerade greppområdena när stångsågen används (Se Fig. O5). Använd ett fast grepp. Se till att fingrarna håller ett fast grepp runt sågens handtag.
2. Se till att du står stadigt. Håll fötterna axelbrett. Fördela din vikt jämnt på båda fötterna.
3. När du är redo att göra ett snitt, tryck på förlängningsspakens låsningsknapp (23), tryck sedan på AV/PÅ-knappen (19) (Se Fig. M). Då slås sågen på. Släpp avtryckaren så stängs sågen av. Se till att sågen är igång för fullt innan du börjar med sågningen.
4. När du startar ett snitt, placera sakta den rörliga kedjan mot träet. Håll sågen stadigt på plats för att undvika eventuellt studsande eller slirande (sidledes rörelse) av sågen.
5. Styr sågen med hjälp av ett lätt tryck och applicera inteonödig kraft på sågen. Motorn kan då överbelastas och brännas ut. Sågen gör arbetet bättre och säkrare vid den hastighet för vilken den konstruerades.
6. Borttagning av sågen från ett snitt när sågen är igång med full fart. Stoppa sågen genom att släppa På/avknappen. Se till att kedjan har stannat innan du sätter ned sågen.

BESKÄRA TRÄD (KVISTRENSNING)

WARNING: Undvik rekyl eftersom det kan leda till svår skada eller dödsfall.

Se avsnittet rekyl för att undvika risk för rekyl. WARNING: använd inte stångsågen om du:

• är i ett träd
• står på en stege eller någon annan ostadig yta
• står i en besvärlig position Du kan tappa kontrollen över stångsågen, vilket kan leda till svår skada.

WARNING: höj inte armarna ovanför axlarna medan du använder stångsågen.

WARNING: uppsök professionell hjälp om du står inför förhållanden som är borta om din förmåga.

Trädbeskärning består av att ta bort kvistar från levande träd. Se till att du står stadigt. Håll fötterna axelbrett. Fördela din vikt jämnt på båda fötterna.

Följ instruktionerna nedan för hur man beskär träd.

1. Skär först sex tum från stammen på undersidan av lemmen. Använd styrskenans ovansida för att skära. Skär bort en tredjedel av trädgrenens diameter (Se Fig. O6).
2. Ta bort lemmarna två till fyra inches. Skär igen ovanför trädgrenen. Fortsätt skära tills trädgrenen är avsågad.
3. Gör det tredje snittet så nära trädstammen som möjligt på undersidan av trädgrenen. Använd den översta styrskenan för att såga. Skär igenom 1/3 av stubbens diameter
4. Gör det fjärde snittet precis ovanför det tredje. Såga neråt så att snittet möter det tredje snittet. Detta kommer att ta bort trädgrensstubben.

SÅGUNDERHÅLL

Följ underhållsanvisningarna i den här handboken. Korrekt rengöring och underhåll av såg, kedja och svärd kan minska risken för kast. Inspektera och utför underhåll på sågen efter varje användning. Detta kommer att öka livslängden på din motorsåg.

Obs: Även med ordentlig slipning, kan risken för kast öka med varje slipning.

UNDERHÅLL OCH LAGRING AV POLSÅ

1. Ta bort batteriet från sågen
2. När den inte används
3. Innan du flyttar från en plats till en annan
4. Innan service

5. Innan du byter tillbehör eller tillsatser, såsom sågkedja och skyddsbygel.

6. Kontrollera polsågen före och efter varje användning. Kontrollera sågen noga om skyddet eller annan del har skadats. Kontrollera om det finns skador som kan påverka operatörens säkerhet eller drift av sågen. Kontrollera justering eller bindning av rörliga

delar. Kontrollera om det finns trasiga eller skadade delar. Använd inte motorsågen om skadan påverkar säkerhet eller funktion. Låt skador repareras av auktoriserad verkstad. För att hitta ett auktoriserat servicecenter, besök www.worx.com.

1. Underhåll försiktigt polsågen.
2. Utsätt aldrig sågen för regn eller direkt fukt.
3. Håll kedjan skarp, ren och smord för bättre och säkrare resultat.
4. Följ stegen i den här handboken för att slipa kedjan.
5. Håll handtagen torra, rena, och fria från olja och fett.
6. Dra åt alla skruvar och muttrar hårt.
7. Vid service, använd bara identiska reservdelar.

8. När den inte används, förvara alltid motorsågen

9. på en hög eller låst plats utom räckhåll för barn

10. på en torr plats
    • Med svärd- och kedjeskyddet (3) på plats

Underhåll av svärd

För att maximera svärdets livslängd rekommenderas följande underhållsåtgärder:

Skenorna som bär kedjan bör rengöras innan du ställer undan verktyget eller om svärdet eller kedjan verkar vara smutsig.

Skenorna ska rengöras varje gång kedjan tas bort.

1. Ta bort kedjeskyddet samt svärd och kedja. (Se avsnitt MONTERING)
2. Använd en stålborste, skruvmejsel eller liknande lämpligt verktyg och rensa bort rester från spåren på svärdet. (Se Fig. P)
3. Se till att rensa oljekanalerna ordentligt.

Tillständ som kräver underhåll av kedja (1) och svärd (7):

• Sågning av snitt till en sida eller i en vinkel.
• Sågen måste tvingas genom snittet.
• Otilräcklig försörjning av olja till svärd och kedja.

Kontrollera skicket på svärdet varje gång kedjan slipas. Ett slitet svärd skadar kedjan och gör kapningen svår.

Efter varje användning, och med enheten bortkopplad från strömkällan, ta bort alla sågspån från svärdet och kugghjulshålet.

Om skenans ovansida är ojämn kan du använda en flatfil för att återställa raka kanter och sidor.

Fila spårets kanter och sidor fyrkantiga

Slitna spår Korrekt spår

Byt ut svärdet när spåret är utslitet, om svärdet är böjt eller sprucket, eller när överskottsvärme eller kraftiga hack uppstår i spåret. Om byte är nödvändigt, använd bara svärdet som anges för din såg i reservdelslistan eller på etiketten som sitter på motorsågen.

Byte/vändning av sågkedja och svärd

Byt ut sågkedjan när tänderna är för slitna för att slipa eller när kedjan går sönder. Använd bara reservkedja som anges i denna bruksanvisning.

Kontrollera svärdet innan du slipar kedjan. Ett slitet eller trasigt svärd är inte säkert och kommer att förstöra sågkedjan, vilket gör det svårare att såga.

Fäst sdan spänningshaken (27) i den nya skenan genom att dra åt skruvarna medurs. Hakens utskjutande del (a) måste inpassas i skenhålet. (Se Fig. Q)

Skärpning av sågkedja

WARNING:

Ta bort batteriet från sågen innan service. Allvarliga skador eller

dödsolyckor kan inträffa av elstötar eller kroppskontakt med den rörliga kedjan.

Skäreggarna på kedjan är vassa. Använd skyddshandskar vid hantering av kedjan.

Håll kedjan vass. Din såg skär snabbare och säkrare. En slö kedja kommer att orsaka onödigt slitage på kedjehjul, svärd, kedja och motor. Om du måste tvinga kedjan i trä och kapningen endast genererar sågspån med några få stora flagor är kedjan slö.

MILJÖSKYDD

Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare

eller vilka lokala föreskrifter som föreligger.

FELSÖKNING

Om elverktyget inte fungerar felfritt, läs felsymtomerna i tabellen nedan som hänvisar till möjliga orsaker och åtgärder för avhjälpande av fel. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad.

VARNING! Innan felsökning startas stäng av elverktyget och ta bort batteriet.

Symptom Möjliga orsaker Åtgård
Barsågen kan inte användas Slut på batteriSäkring defekt		Ladda batterietByt ut säkringen
Stångsåg intermittent drift ÖverhettningApplicerar för mycket tryck under sågning.Lös anslutning.Intern glappkontakt.Strömställaren defekt.		Placera maskinen på en sval, ventil- erad plats för att kyla ner den.Applicera relativt mindre tryck under sågning.Uppsök serviceverkstad 1-866-354-WORX (9679).
Sågkedjan torr. Ingen olja i oljetanken.Oljetanklockets ventilationshål tilltäppta.Oljeutloppskanalen tilltäppt.		Fyll på olja.Rengör oljetanklocket.Åtgärda oljeutloppskanalen.
Kedjan/styrskenan heta Ingen olja i oljetanken.Oljetanklockets ventilationshål tilltäppta.Oljeutloppskanalen tilltäppt.Kedjespänningen för hög.Kedjan är oskarp.		Fyll på olja.Rengör oljetanklocket.Åtgärda oljeutloppskanalen.Ställ in kedjespänningen.Efterslipa eller byt ut kedjan.
Extrem sågrivning, vibration, såg är inte korrekt	Kedjespänningen för lös.Kedjan är oskarp.Kedjan försliten.Sågtänderna riktade åt fel håll.	Ställ in kedjespänningen.Efterslipa eller byt ut kedjan.Byt ut kedjan.Montera sågkedjan på nytt med tänderna i rätt riktning.

DEKLARATION OM ÖVERENSSTÄMMELSE

VI,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

förklarar att denna produkt,

Beskrivning Batteridriven stavsåg

Typ WG349E WG349E.9 (3 - beteckning för maskinutrustning, representerar polsåg)

Funktion Skärning höga grenar

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC ändrad av 2005/88/EC

Berört notifierat organ

Namn: Interrek Deutschland GmbH (Berört notifierat organ 0905)

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga V

- Uppmätt bullernivå 89.7 dB(A)

- Deklarerad garanterad bullernivå 93 dB(A)

Standarder överensstämmer med

EN 60745-1, EN ISO 11680-1, EN ISO 3744, EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn : Marcel Filz

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
