Marke	Worx
Modell	WG349E.9
Produkttyp	Akku-Teleskop-Astsäge
Stromversorgung	Lithium-Ionen-Akku 20 V max (18 V Nennspannung)
Führungsschienenlänge	20 cm (8 Zoll)
Schnittlänge	18 cm (7 Zoll)
Schnittgeschwindigkeit	5,0 m/s
Öltankkapazität	80 ml
Kettenteilung	3/8" (0,95 cm)
Kettendicke (Stärke)	1,1 mm (0,043")
Anzahl der Treibglieder	33
Gewicht (mit Schiene und Kette)	3,3 kg
Maximale Reichweite	3,6 m
Schaftlänge (eingefahren/ausgefahren)	1,8 m bis 2,3 m
Drehwinkel des Sägekopfes	0°, 15°, 30° (3 Positionen)
Drehung des hinteren Griffs	180°
Akkutyp	WA3551 (20 V, Li-Ion)
Ladezeit	1 Stunde
Schalldruckpegel (LpA)	79,07 dB(A)
Schallleistungspegel (LwA)	89,7 dB(A)
Vibration (ah)	1,83 m/s² (Messunsicherheit K=1,5 m/s²)
Schmierung	Automatisch (biologisch abbaubares Öl ISO VG32)
Rückschlagsicherheit	Sicherheitskette und rückschlagsgeminderte Führungsschiene
Mitgeliefertes Zubehör	Akku WA3551, Ladegerät WA3880, Schultergurt, Schienen- und Kettenschutz, Kopfbefestigung WA0307

Häufig gestellte Fragen - WG349E.9 WORX

Wie spanne ich die Sägekette?

Vor jeder Einstellung den Akku entfernen. Drehen Sie den Kettenspannknopf (2) im Uhrzeigersinn, bis die Kette etwa halb so tief wie das Treibglied in der Mitte der Führungsschiene angehoben werden kann. Eine neue Kette dehnt sich, überprüfen Sie sie regelmäßig.

Welches Öl für die Kettenschmierung verwenden?

Verwenden Sie ausschließlich biologisch abbaubares Haftöl der Klasse ISO VG32. Niemals recyceltes oder gebrauchtes Öl verwenden. Füllen Sie den Tank (80 ml) vor jedem Gebrauch und überprüfen Sie den Füllstand regelmäßig.

Wie montiere ich Führungsschiene und Kette?

Legen Sie die Kette in die Nut der Führungsschiene unter Beachtung der Laufrichtung. Führen Sie die Kettenglieder um das Ritzel und setzen Sie den Schraubenbolzen in die Nut der Führungsschiene ein. Setzen Sie die Abdeckung wieder auf und ziehen Sie den Spannknopf fest. Überprüfen Sie, dass die Kette frei läuft und keine Falten wirft.

Welchen Akku kann ich mit dieser Säge verwenden?

Verwenden Sie nur den mitgelieferten oder empfohlenen Worx-Akku WA3551 (20 V max, Li-Ion). Verwenden Sie niemals einen anderen Akku, da dies das Gerät beschädigen oder einen Brand verursachen könnte.

Wie stelle ich den Winkel des Sägekopfes ein?

Drücken Sie gleichzeitig die beiden Einstellknöpfe des Sägekopfes (5) und drehen Sie den Kopf, um eine der drei Positionen (0°, 15° oder 30°) auszuwählen. Lassen Sie die Knöpfe los, um zu verriegeln. Stellen Sie sicher, dass der Kopf vor Gebrauch sicher eingerastet ist.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie stets Schutzausrüstung (Augen-, Gehörschutz, Handschuhe, Sicherheitsschuhe). Halten Sie einen Abstand von mindestens 3 m zu Stromleitungen ein. Schneiden Sie niemals über Schulterhöhe oder von einer Leiter aus. Halten Sie die Säge fest mit beiden Händen und verwenden Sie den Schultergurt für hohe Äste.

Wie reinige und warte ich die Säge?

Entfernen Sie den Akku vor der Wartung. Reinigen Sie die Schienenrillen mit einer Drahtbürste und prüfen Sie die Ölzuleitungen. Schärfen oder ersetzen Sie die Kette, wenn sie stumpf ist. Lagern Sie die Säge trocken mit montiertem Kettenschutz.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie, ob der Akku geladen und korrekt eingesetzt ist. Stellen Sie sicher, dass der Verriegelungsknopf der Verlängerung (23) gedrückt wird, bevor Sie den Ein-/Ausschalter betätigen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Worx-Kundendienst.

Wie verwende und verstelle ich den Schultergurt?

Hängen Sie den Schultergurt in die Ösen des Schaftes ein. Zum Verstellen lösen Sie den Verriegelungsknopf, verschieben ihn an die gewünschte Position und ziehen ihn wieder fest. Der Schultergurt sorgt für eine bessere Balance der Säge und dämpft Stöße beim Schneiden.

Welche Symptome treten bei falscher Kettenspannung auf?

Eine zu lockere Kette kann von der Führungsschiene springen, das Rückschlagrisiko erhöhen und Teile vorzeitig verschleißen. Überprüfen Sie die Spannung alle 10 Schnittminuten: Die Kette sollte sich in der Mitte der Führungsschiene etwa halb so tief wie das Treibglied anheben lassen.

BEDIENUNGSANLEITUNG WG349E.9 WORX

Name: Intertek Deutschland GmbH (Notified body 0905)

Address: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certification No.: 190601913SHA-V1

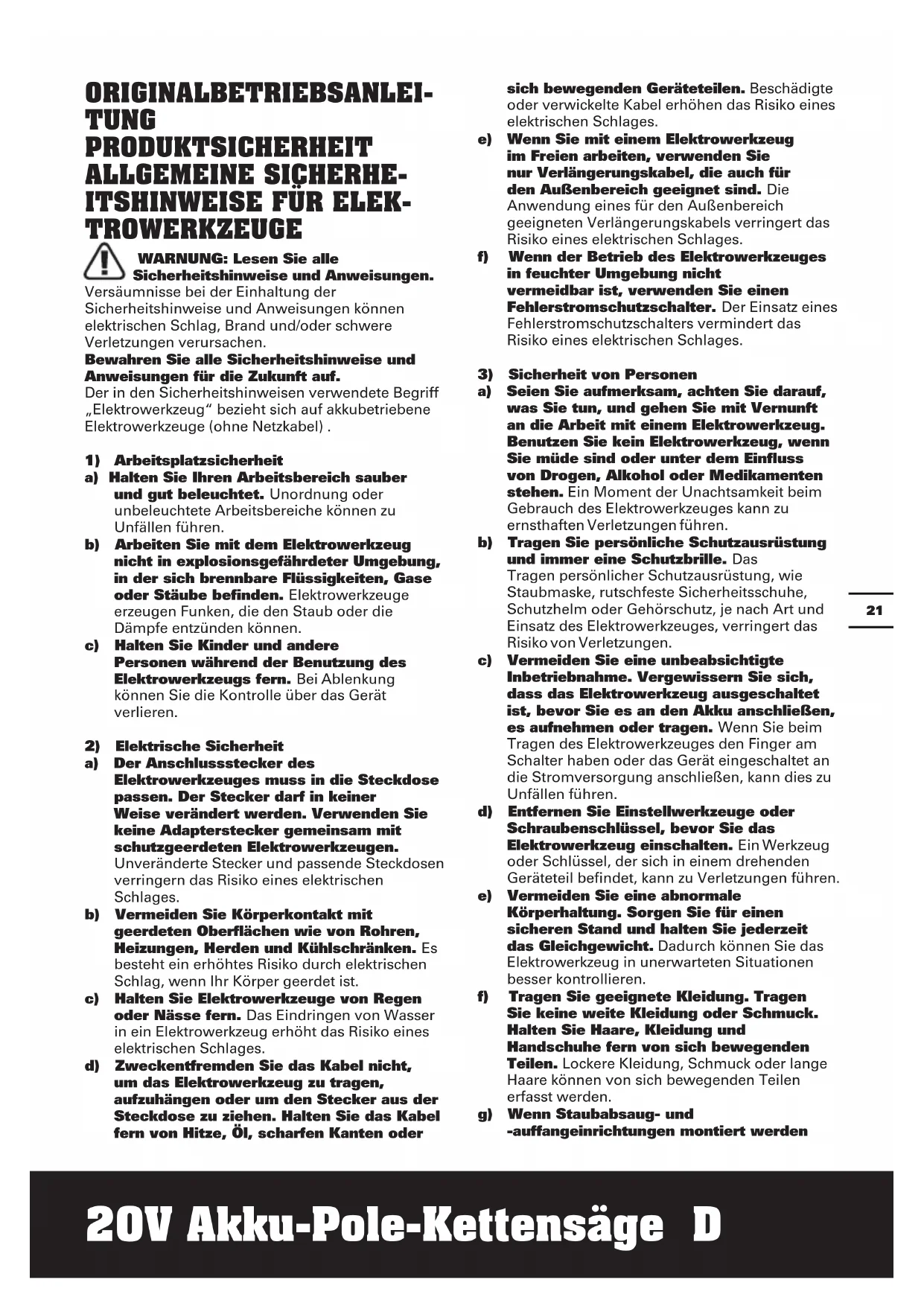

ORIGINALBETRIEBSANLEI- TUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHE- ITSHINWEISE FÜR ELEK- TROWERKZEUGE

WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder

sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden

können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SICHERHEITSHINWEISE VON POLE KETTENSÄGE

1. Halten Sie die Pole Kettensäge in ausreichendem Abstand von elektrischen Freileitungen.
2. Achten Sie auf die Gefahr von Betriebspositionen sowie die Gefahr, von herabfallenden Ästen getroffen zu werden, oder von Ästen, die nach dem Aufprall auf den Boden zurückprallen. Der Bediener kann von herabfallenden Ästen oder von solchen getroffen werden, die nach dem Aufprall auf den Boden zurückprallen. Entfernen Sie die Äste abschnittsweise.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen

aussetzen.

e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.

g) Akkupack sauber und trocken halten.

h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.

j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen.

k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.

I) Akkupacks funktionieren bei normaler Zimmertemperatur (20 °C ± 5 °C) am besten.

m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden.

n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.

o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

p) Akkupacks von Kindern fernhalten.

q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.

r) Den Akku bei Nichtverwendung aus dem Gerät nehmen.

s) Ordnungsgemäß entsorgen.

t) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts.

u) Nehmen Sie das Akkupack nicht aus der Originalverpackung, bis es verwendet werden soll.

v) Beachten Sie die Plus (+) und Minus (−) Markierungen auf dem Akku und stellen Sie die korrekte Anwendung sicher.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

SYMBOLE

	Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen.
	Warning
	Tragen Sie einen Gehörschutz
	Tragen Sie eine Schutzbrille
	Tragen Sie Schutzausrüstung für den Kopf.
	Tragen Sie Schutzhandschuhe.
	Tragen Sie Schutzstiefel.
	Vor Regen und Feuchtigkeit schützen
	Warnung vor Gefahren durch überirdisch verlegte Stromleitungen.
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

	Lithium-Ionen-Akku: Dieses Produkt wurde mit einem Symbol markiert, das sich auf die 'gesonderte Sammlung' aller Akkupacks und Akkus bezieht. Es wird anschließend recycelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringern. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten.
	Nicht verbrennen
	Batterien können bei falscher Entsorgung in der Wasserkreislauf gelangen und das Ökosystem bedrohen. Entsorgen Sie alte Batterien nicht im unsortierten Haushaltsabfall.
	Entriegeln
[274D]	Verriegeln

KOMPONENTEN

1. SÄGEKETTE
2. KETTENSPANNKNOPF
3. ABDECKUNG
4. EINSTELLKNOPF DES SÄGEKOPFES
5. VERRIEGELUNGSKNÖPFE DES SÄGEKOPFES
6. ÖLTANKVERSCHLUSS
7. SCHWERT
8. ÖLSTANDSANZEIGE
9. KETTENRAD
10. LAUFRICHTUNGS- UND SCHNEIDRICHTUNGSSYMBOL
11. SCHWERT-FÜHRUNGSSTEG
12. SCHRAUBE VON SÄGEBLATTBEFESTIGUNG
13. KRALLENANSCHLAG
14. ANSCHLAGKRALLE
15. ÖLDÜSE
16. SCHEIDE VON SÄGEBLATT UND KETTE
17. MONTAGEHEBEL VON POLE KETTENSÄGE
18. KLEMMHEBEL VON INNENSTANGE
19. EIN-/AUSSCHALTER
20. AKKUPACK *
21. AKKUVERRIEGELUNG *
22. HINTERER HANDGRIFF
23. VERRIEGELUNGSKNOPF FÜR VERLÄNGERUNGSSTANGE
24. DREHKNOPF FÜR VERLÄNGERUNGSSTANGE
25. SCHULTERGURTHAKEN
26. SCHULTERRIEMEN
27. KETTENSPANNERBEFESTIGUNG (SIEHE ABB. A)

TECHNISCHE DATEN

Typ WG349E WG349E.9 (3 - Bezeichnung des Gerätes, Vertreter der des Hoch-Entasters)

	WG349E WG349E.9
Nennspannung 20V	--- Max. **
Schwertlänge 20cm
Schnittlänge 18cm
Kettengeschwindigkeit 5.0m/s
Füllmenge Öl-Vorratsbehälter 80ml
Kettenteilung 0.95cm (3/8")
Anzahl der Treibglieder 33
Kettenbreite 1.1mm (0.043")
Adaptiver Kettentyp	Trilink Huihuang: CL14333XJinfeng Garden Tools: 90X-33
Adaptiver Stangentyp	Trilink Huihuang: N1430833-1041TLJinfeng Garden Tools: ES084SDEA041(A)
Ladezeit 1 Stunde /
Gewicht (inkl. Ketten & Schwert)	3.7kg	3.3kg
Gesamtreichweite	3.6m
Maschinenlänge	Von 1.8m bis 2.3m (vollständig ausgefahren)
Drehwinkel des Sägekopfes	0^ , 15^ , 30^ (3 Stellungen)
Griffdrehwinkel 180 Grad gesamt

** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

ZUBEHÖRTEILE

	WG349E	WG349E.9
Ladegerät (WA3880)	1	/
Akku (WA3551)	1	/
Schulterriemen	1	1
Scheide für Sägeblatt & Kette	1	1
Pole Kettensäge Kopfaufsatz (WA0307)	1	1

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L = 79.07 dB(A)

$$ { } ^ { p A } \quad K _ { P A } = 3 d B ( A ) $$

Gewichtete Schallleistung L = 89.7dB(A)

$$ = 8 9. 7 \mathrm{dB} (\mathrm{A}) $$

Tragen Sie einen Gehörschutz.

$$ { } ^ { w A } K _ { w A } = 3 d B ( A ) $$

INFORMATIONEN ÜBER VIBRATIONEN

Vibrations gesamt messwertermittlung gemäß EN ISO 11680-1.

Vibrationsemissionswert: ah = 1.83 m/s2

Unsicherheit K = 1.5 m/s2

Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden.

WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des

Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird:

Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden.

Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand.

Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör.

Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen.

WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den

Belastungsgrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf ein gutes Einfetten (an erforderlichen Stellen).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren.

Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage

zu verteilen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die Pole Kettensäge ist zum Sägen von Bäumen, Baumstämmen, Ästen, Holzbalken, Brettern usw. vorgesehen. Schnitte können mit der oder quer zur Maserung gesägt werden. Dieses Produkt ist nicht zum Sägen von mineralischen Werkstoffen geeignet.

MONTAGE

WARNUNG! Legen Sie das Akkupack nicht ein, bevor es vollständig montiert

wurde.

Bei Handhabung der Sägekette stets Schutzhandschuhe tragen.

MONTAGE VON SCHWERT UND SÄGEKETTE

1. Alle Teile vorsichtig auspacken.
2. Stellen Sie die Kettensäge auf eine stabile, ebene Oberfläche.
3. Verwenden Sie nur Original WORX-Ketten oder solche, die für die Führungsschiene ausgelegt sind.
4. Die Sägekette (1) in die umlaufende Nut des Schwertes (7) einlegen. Stellen Sie sicher, dass die Kette in der korrekten Laufrichtung ist, indem Sie diese mit dem Kettensymbol auf der Führungsschiene vergleichen, bzw. beachten Sie das Kettenrichtungssymbol (10) auf dem Sägegehäuse. Achten Sie darauf, dass die Kettenspannerbefestigung (27) nach außen zeigt. (Siehe Abb. A)
5. Die Kettenglieder um das Kettenrad (9) so legen, damit die Schraube für Sägeblattbefestigung (12) und die zwei Registerkarten zur Sägeblattortung (11) des Sägeblatt Pads (13) in die Keilnut der Öffnung der Führungssägeblatt (7) passen. (Siehe Abb. B1, B2)
6. Prüfen Sie, ob alle Teile gut platziert sind. Stellen Sie sicher, dass die Antriebsglieder vollständig im Antriebsrad (Siehe Abb. C1) einrasten, vermeiden Sie Knicke wie in Abb. C2. Wird ein Knick erkannt, heben Sie die Kette auf der Führungsschiene exakt über dem Knick an, und ziehen Sie ihn heraus.

HINWEIS: Die Kette muss sich frei drehen können und darf keine Knicke aufweisen.

1. Montieren Sie den Kettenschutz (3) und ziehen Sie diesen fest, indem Sie den Kettenspannungs-Einstellknopf (2) im Uhrzeigersinn drehen, bis er fest ist. (Siehe Abb. D)

WARNUNG: DIE KETTE IST NOCH NICHT GESPANNT. SPANNEN SIE DIE KETTE WIE UNTER „SPANNEN DER SÄGEKETTE“

BESCHRIEBEN. ÜBERPRÜFEN SIE NUN, DASS DIE KETTE RICHTIG GESPANNT IST.

Spannen der Sägekette (Siehe Abb. E)

HINWEIS: Neue Sägeketten können sich dehnen.

Prüfen Sie die Kettenspannung nach der ersten Nutzung regelmäßig und ziehen Sie die Kette (1) fest,

wenn Sie sich um die Führungsschiene (7) löst.

WARNUNG:

• Entfernen Sie den Akku vom Gerät, bevor Sie die Kettenspannung einstellen.
• Die Schneidezähne der Kette sind scharf. Verwenden Sie Schutzhandschuhe beim Handhaben der Kette.

• Achten Sie stets auf eine ordnungsgemäße Kettenspannung. Eine lose Kette erhöht das Risiko eines Rückschlags. Eine lose Kette kann aus der Kettenführung springen. Dies kann zu Verletzungen und Kettenbeschädigungen führen. Eine lose Kette führt zu erhöhtem Verschleiß von Kette, Kettenschwert und Kettenrad.

• Legen Sie die Kettensäge auf einer geeigneten flachen Oberfläche ab.

• Den Kettenspannknopf (2) im Uhrzeigersinn drehen, bis die richtige Kettenspannung erreicht ist.

HINWEIS: Die Spannung wird automatisch erhöht, wenn der Kettenspannknopf (2) im Uhrzeigersinn gedreht wird. Der Ratschenmechanismus verhindert ein Nachlassen der Kettenspannung.

1. Die vom automatischen Kettenspannknopf eingestellte Spannung nochmals überprüfen. Die korrekte Kettenspannung ist erreicht, wenn die Kette (1) in der Mitte ca. um die Hälfte der Antriebsglied-Tiefe von der Führungsschiene (7) abgehoben werden kann. Das sollte mit einer Hand erfolgen, um die Maschine gegen das Gewicht der Maschine anzuheben. (Siehe Abb. E)

HINWEIS: Die Kette (1) ist ordnungsgemäß gespannt, wenn diese von der Führungsschiene (7) abgehoben werden kann und sich das Antriebsglied innerhalb der Führung der Führungsschiene (7) befindet.

HINWEIS: Die Kette (1) wird sich beim Schneiden dehnen und die korrekte Spannung verlieren. Wenn sich die Kette lockert, schrauben Sie den Kettenspanknopf (2) vollständig ab oder drehen Sie den Einstellknopf drei volle Umdrehungen gegen den Uhrzeigersinn; ziehen Sie den Kettenspanknopf (2) anschließend wieder fest, um die Kettenspannung zurückzusetzen, indem Sie die oben aufgeführten Schritte 1-4 wiederholen.

MONTAGE DER VERLÄNGERUNGSSTANGE AN DER MASCHINE (Siehe Abb. F1)

Schritt 1: Lösen Sie den Montagehebel von Pole Kettensäge (17) wie in Abb. F1 gezeigt. Richten Sie die Maschine aus und setzen sie in die Verlängerungsstange ein.

Schritt 2: Drücken Sie den Montagehebel von Pole Kettensäge, um die Verlängerungsstange an der Maschine festzuziehen.

HINWEIS: Stellen Sie vor dem Betrieb sicher, dass die Verlängerungsstange in Position arretiert ist.

AUSBAU DER VERLÄNGERUNGSSTANGE (Siehe Abb. F2)

Schritt 1: Entriegeln Sie den Montagehebel von Pole Kettensäge (17) wie gezeigt.

Schritt 2: Bei gleichzeitigem Drücken der beiden Verriegelungsknöpfe des Sägekopfes (5) schieben Sie die Säge, um die Verlängerungsstange von der Säge zu trennen.

STANGENLÄNGE EINSTELLEN (Siehe Abb. G)

Der Hoch-Entaster verfügt über eine Teleskopstange, die von 1.8m (vollständig eingefahren) auf 2.3m (vollständig ausgefahren) erweitert werden kann. Klemmhebel von Innenstange (18) dient dazu, die Stange auf einer beliebigen Länge in Position zu halten.

1. Um die Stange zu verlängern, lösen Sie den Klemmhebel von Innenstange (18) wie in Abb. G gezeigt. Die Stange wird frei gleiten.
2. Ziehen Sie die innere Stange bis zur gewünschten Verlängerung heraus.

HINWEIS: Verlängern Sie die Stange nur bis zur Mindestlänge, die zum Schneiden der Äste zwingend erforderlich ist.

1. Um die Stange in Position zu fixieren, ziehen Sie den Klemmhebel wie in Abb. G dargestellt fest.

ANBRINGEN UND EINSTELLEN DES SCHULTERGURTS (Siehe Abb. H1, H2)

Befestigen Sie den Schultergurt mit dem mitgelieferten Karabinerhaken am Haken an der Stange, wie in Abb. H1 gezeigt. Drehen Sie den Verriegelungsknopf gegen den Uhrzeigersinn, um die Position des Schultergurts anzupassen. Verschieben Sie es an die gewünschte Position. Ziehen Sie den Verriegelungsknopf wie angegeben im Uhrzeigersinn an, um ihn zu verriegeln.

EINSTELLEN DES SÄGEKOPFWINKELS (Siehe Abb. I1, I2)

Der Sägekopf kann für verschiedene Schnittwinkel für 0°, 15° und 30° gedreht werden. (Siehe Abb. I1)

1. Wenn Sie den Einstellknopf des Kettensägekopfes auf beiden Seiten gleichzeitig drücken, drehen Sie den Kettensägekopf auf den gewünschten Schnittwinkel. (Siehe Abb. I2)

2. Lassen Sie die Knöpfe los, wenn der Kettensägekopf auf den gewünschten Winkel eingestellt ist.

HINWEIS: Wenn der Kettensägenkopf nicht ordnungsgemäß befestigt wird, kann dies zu Verletzungen und/oder Sachschäden führen.

WARNUNG! Stellen Sie immer sicher, dass der Kettensägenkopf sicher verriegelt ist! Versuchen Sie nicht, die

Kettensäge mit dem Kopf in einer anderen Position zu benutzen oder zu entriegeln!

DEN HINTERER GRIFF EINSTELLEN (Siehe Abb. J)

Drücken Sie den Drehknopf der Verlängerungsstange

nach vorne, um sie zu entriegeln. Halten Sie den hinteren Griff und drehen Sie ihn in die bequemste und ausgewogenste Position. Lassen Sie den Drehknopf der Verlängerungsstange los, um den hinteren Griff zu verriegeln.

WARNUNG: Achten Sie vor dem Betrieb immer darauf, dass der Griff in der gewünschten Position eingerastet ist.

Drehen Sie den Griff nicht, während Sie die Kettensäge bedienen.

KETTENSCHMIERUNG

Wichtig: Die Kettensäge wird nicht mit Sägekettenhaftöl befüllt geliefert. Es ist wichtig sie vor dem Gebrauch mit Öl zu füllen. Die Benutzung der Kettensäge ohne Sägekettenhaftöl oder bei einem Ölstand unterhalb der Minimum- Markierung führt zur Beschädigung der Kettensäge.

HINWEIS: Die Lebensdauer und Schnittleistung der Kette hängt von der optimalen Schmierung ab. Deswegen wird während des Betriebes automatisch mit Sägekettenhaftöl geschmiert.

ÖLTANK FÜLLEN (SIEHE ABB. K)

WARNUNG: Entfernen Sie das Akkupack, bevor Sie den Öltank befüllen.

1. Stellen Sie die Pole Kettensäge mit dem Öleinfülldeckel (6) nach oben auf eine geeignete Oberfläche.
2. Mit einem Lappen den Bereich um den Öltankverschluss säubern und den Verschluss aufschrauben.
3. Füllen Sie Sägeblatt- und Kettenöl (nicht im Lieferumfang enthalten) ein, bis der Tank voll ist.
4. Darauf achten, dass kein Schmutz in den Öltank gelangt, bringen Sie den Öltankverschluss (6) wieder an, und ziehen Sie ihn im Uhrzeigersinn mit der Hand fest.

Wichtig: Um den Luftaustausch zwischen Öltank und Umgebung zu ermöglichen, sind am Öltankverschluss kleine

Ausgleichskanäle vorhanden. Um einen Ölaustritt zu vermeiden immer darauf achten, dass die Säge bei Nichtgebrauch waagrecht abgestellt wird (Öltankverschluss (6) zeigt nach oben).

Ausschließlich empfohlenes, biologisch abbaubares Haftöl verwenden, um eine Beschädigung der Kettensäge zu vermeiden. (Grade: ISO VG32). Dieses finden Sie bei der Verkaufsstelle, in der Sie diese Säge erworben haben oder im Eisenwarenhandel vor Ort. Niemals recyceltes Öl oder Altöl verwenden. Bei Verwendung von nicht zugelassenem Öl erlischt die Garantie.

Nicht verschlucken. Beim Verschlucken muss sofort ein Arzt aufgesucht werden. Darf nicht in die Hände von Kindern gelangen. Lagern Sie es

entfernt von Wärmequellen oder offenem Feuer.

Überprüfen der automatischen Ölvorrichtung

Die einwandfreie Funktion der automatischen Ölvorrichtung lässt sich leicht überprüfen, in dem man die Kettensäge mit der Spitze der Führungsschiene (7) über einem auf den Boden gelegten Bogen Karton oder Papier laufen lässt. Bildet sich ein größer werdender Ölfleck auf dem Papier, so arbeitet die Ölvorrichtung einwandfrei. Bildet sich trotz eines gefüllten Ölbehälters kein Ölfleck, so setzen Sie sich mit ihrem Worx-Händler oder einem von WORX zugelassenen Kundendienst in Verbindung.

VORSICHT: Achten Sie darauf, dass die Kette nicht den Boden berührt. Halten Sie einen Sicherheitsabstand von etwa 3.6m

ein.

BETRIEB

1. EHE SIE IHR AKKU-WERKZEUG BENUTZEN

WARNUNG! Das Ladegerät und der Akku sind aufeinander abgestimmt und sollten nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie darauf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommen.

HINWEIS: Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden. Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät.

2. LADEN DES AKKUS

Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet. In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen.

3. ANBRINGEN UND ENTFERNEN DES AKKUS (Siehe Abb. L1, L2)

Drücken Sie auf den Verschlussknopf des Batteriefachs ihres Werkzeugs. Öffnen Sie das Fach, nehmen Sie den Akku heraus und setzen Sie ihn in das Ladegerät ein. Setzen Sie den Akku, nachdem er voll geladen ist, wieder in das Batteriefach ein. Durch leichten Druck rastet der Akku mit einem hörbaren Klick ein. Überprüfen Sie, dass der Akku wirklich fest sitzt.

HINWEIS: Halten Sie das Akkupack beim Herausnehmen fest, um zu vermeiden, dass Sie es fallen lassen und sich verletzen.

4. EIN- UND AUSSCHALTEN (Siehe Abb. M)

ACHTUNG: Prüfen Sie das Akkupack, bevor Sie Ihr Akku-Werkzeug verwenden.

Verwenden Sie nur das Akkupack, das im Zubehörbereich aufgelistet ist.

Zur Inbetriebnahme des Gerätes die Einschaltssperre

(23) eindrücken, dann den Ein-/Ausschalter (19) durchdrücken und in dieser Stellung festhalten. Die Verriegelungstaste der Verlängerungsstange kann jetzt losgelassen werden.

Zum Ausschalten den Ein-/Ausschalter loslassen.

5. ARBEITEN

WICHTIG: Ist der Öltank gefüllt? Die Ölstandsanzeige (8) vor der Arbeit und regelmäßig während der Arbeit

überprüfen. (Siehe Abb. N1) Das Öl nachfüllen, wenn der Ölpegel die Unterkante im

Sichtfenster erreicht hat. Die Füllung reicht für ca. 35 Minuten, abhängig von den Pausen und der Intensität der Arbeit.

Die Kettenspannung während dem Sägen alle 10 Minuten überprüfen.

(1) Einsetzen des Akkus in die Säge.
(2) Achten Sie darauf, dass das zu sägende Holz beim Sägen nicht auf dem Boden liegt, damit die Kette (1) beim Austreten aus dem Holz nicht mit dem Boden in Berührung kommt.
Das Berühren des Bodens mit der in Bewegung befindlichen Kette ist einmal gefährlich und macht andererseits die Kette sehr schnell stumpf.
(3) Greifen Sie die Säge fest mit beiden Händen. Halten Sie den Hauptgriff immer mit der linken Hand und den hinteren Griff (22) mit der rechten Hand. Halten Sie sie kräftig fest. Mit Daumen und Finger die Griffe jederzeit umschließen. (Siehe Abb. N2)
(4) Vergewissern Sie sich, dass Sie einen festen Stand haben. Stehen Sie breitbeinig. Verteilen Sie ihr Gewicht gleichmäßig auf beide Füße.
(5) Wenn Sie bereit für den ersten Schnitt sind, drücken Sie die Verlängerungsstange mit dem rechten Daumen ganz durch, um den Verriegelungsknopf(23) zu verriegeln und drücken Sie den Abzug. Wird der Einschalter wieder freigegeben, wird die Säge ausgeschaltet. Vergewissern sie sich, bevor Sie zu sägen anfangen, dass die Säge mit voller Drehzahl läuft.
(6) Führen Sie bei Arbeitsbeginn die laufende Säge langsam an das Holz heran. Das Holz sollte sich so nahe wie möglich am Sägegehäuse befinden. Halten Sie die Säge gut fest, damit sie nicht zurückspringen oder seitlich ausweichen kann.
(7) Führen Sie die Säge mit leichtem Druck, vermeiden Sie zu starken Druck, und lassen Sie die Säge die Arbeit verrichten, da der Motor dann überlastet werden und durchbrennen kann. Die Säge arbeitet effizienter, wenn sie mit hoher Drehzahl läuft.
(8) Nehmen Sie die Säge nur bei voller Drehzahl aus dem Schnitt. Stillgesetzt wird die Säge in dem Sie den Ein-/Ausschalter freigegeben (19). Legen Sie die Säge erst ab, wenn die Kette völlig zum Stillstand gekommen ist.
(9) Üben Sie in einem sicheren Arbeitsbereich an Reststücken, bis Sie sich damit vertraut gemacht

haben, nutzen Sie flüssige Bewegungen und konstante Schnittgeschwindigkeiten.

Rückschlagsicherung der Säge

Sägeketten und Führungsschiene der Säge sind rückschlagarm ausgeführt, so dass Rückschläge weitgehend vermieden werden aber unter bestimmten Umständen doch möglich sind.

Zur Vermeidung eines Rückschlages beachten Sie die folgenden Punkte:

- Greifen Sie die Säge, wenn sie läuft, mit beiden Händen. Halten Sie sie kräftig fest. Mit Daumen und Finger die Griffe jederzeit umschließen.

- Entfernen Sie an der Säge keine Sicherheitseinrichtungen. Prüfen Sie, ob sie alle korrekt arbeiten.

- Arbeiten Sie mit der Kettensäge nicht mit ausgestreckten Armen und nicht über Schulterhöhe.

- Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

- Stehen Sie (als Rechtshänder) immer etwas links neben der Kettensäge, sodass ihr Körper sich nicht direkt in einer Linie mit der Kette befindet.

- Achten Sie darauf, dass die Kettenführung nichts berührt, wenn sich die Kette bewegt.

- Versuchen Sie nie zwei Stämme gleichzeitig zu durchtrennen. Zersägen Sie immer nur einen Stamm nach dem anderen.

- Sägen Sie nie mit der Kettenführungsspitze und versuchen Sie keinen Eintauchschnitt (die Spitze der Kettenführung in das Holz bohren).

- Achten Sie auf die Bewegung des geschnittenen Astes und auf andere Kräfte, die dazu führen könnten, dass sich der Schnittspalt schließt und die Kette einklemmt oder dass Holz in die laufende Kette fällt.

- Arbeiten Sie mit höchster Vorsicht, wenn Sie die Säge in einen vorhandenen Schnittspalt einführen.

- Arbeiten Sie nur mit rückschlagarmen Ketten und Führungsschienen (7), wie sie für diese Kettensäge geliefert werden.

- Niemals mit lockerer, ausgeweiteter oder stark verschlissener Sägekette arbeiten.

BEDIENUNG DES HOCH-ENTASTERS

Schneidarbeiten mit Schulterriemen (Siehe Abb. N2) Der Verlängerungsschaft wird mit einem Schulterriemen geliefert, der beim Anheben der Kettensäge für zusätzliche Stabilität sorgt. Haken Sie den Schulterriemen am Verlängerungsschaft ein, schlingen Sie den Riemen um Ihre Schulter. Der Schulterriemen hilft auch, die Kettensäge nach dem Durchtrennen von Ästen besser halten zu können, da er einen Teil des Gerätegewichtes auffängt.

Schneiden mit Verlängerungsstange

1. Einsetzen des Akkus in die Säge.
2. Bedenken Sie, bevor Sie einen hohen Ast absägen, alle Punkte, die im vorhergehenden Absatz "Äste beschneiden" detailliert beschrieben wurden, aber achten Sie besonders auf den Weg, den der herabstürzende Ast nehmen wird.

! WARNING: Stellen Sie sich nie unter den Ast, den Sie absägen wollen. Achten Sie darauf, dass andere Personen Abstand halten. Stellen Sie sich nicht auf eine Leiter oder einen anderen nicht stabilen Gegenstand, wenn Sie die Säge benutzen. Verwenden Sie die Säge nicht in der Nähe von Kabeln, Überlandleitungen oder Telefonkabeln. Halten Sie zu allen Stromleitungen 3 Meter Abstand. (Siehe Abb. 01-04)

1. Greifen Sie die Säge fest mit beiden Händen. Verwenden Sie nur die ausgewiesenen Griffbereiche zur Bedienung des Hoch-Entasters (Siehe Abb. O5). Halten Sie sie kräftig fest. Mit Daumen und Finger die Griffe jederzeit umschließen.
2. Vergewissern Sie sich, dass Sie einen festen Stand haben. Stehen Sie breitbeinig. Verteilen Sie ihr Gewicht gleichmäßig auf beide Füße.
3. Wenn Sie bereit für den ersten Schnitt sind, drücken Sie den Verriegelungsknopf der Verlängerungsstange (23), drücken Sie dann den Ein/Aus-Schalter (19) vollständig durch (Siehe Abb. M). Hierdurch wird die Säge eingeschaltet. Wird der Einschalter wieder freigegeben, wird die Säge ausgeschaltet. Vergewissern sie sich, bevor Sie zu sägen anfangen, dass die Säge mit voller Drehzahl läuft.
4. Führen Sie bei Arbeitsbeginn die laufende Säge langsam an das Holz heran. Halten Sie die Säge gut fest, damit sie nicht zurückspringen oder seitlich ausweichen kann.
5. Führen Sie die Säge mit leichtem Druck, vermeiden Sie zu starken Druck, da der Motor dann überlastet werden und durchbrennen kann. Die Säge arbeitet effizienter, wenn sie mit hoher Drehzahl läuft.
6. Nehmen Sie die Säge nur bei voller Drehzahl aus dem Schnitt. Stillgesetzt wird die Säge in dem Sie den Ein-/Ausschalter freigegeben. Legen Sie die Säge erst ab, wenn die Kette völlig zum Stillstand gekommen ist.

TRIMMEN EINES BAUMS (ENTASTEN)

WARNUNG: Vermeiden Sie Rückschläge. Der Rückschlag kann zu schweren Verletzungen oder zum Tod führen.

Siehe „Rückschlag“, um die Rückschlaggefahr einzudämmen.

WARNUNG: Bedienen Sie den Hoch-Entaster nicht, während Sie

• in einem Baum sind
- auf einer Leiter oder anderen instabilen Oberfläche stehen

- sich in einer ungewöhnlichen Position befinden

Sie können die Kontrolle über den Hoch-Entaster verlieren und sich schwere Verletzungen zuziehen.

WARNUNG: Reichen Sie beim Einsatz des Hoch-Entasters mit den Armen nicht über Schulterhöhe hinaus.

VORSICHT: Suchen Sie professionelle Hilfe auf, wenn Sie Bedingungen vorfinden, die Ihre Fähigkeiten übersteigen.

Das Trimmen eines Baums ist ein Prozess, bei dem Äste von einem lebenden Baum geschnitten werden. Vergewissern Sie sich, dass Sie einen festen Stand haben. Stehen Sie breitbeinig. Verteilen Sie ihr Gewicht gleichmäßig auf beide Füße.

Halten Sie sich an die nachfolgenden Anweisungen, um den Baum zu trimmen.

1. Machen Sie zuerst sechs Zoll von Baumstamm auf der Unterseite von Ast schneiden. Nutzen Sie die Oberseite der Führungsschiene, um diesen Schnitt durchzuführen. Schneiden Sie 1/3 durch den Astdurchmesser (Siehe Abb. O6).
2. Bewegen Sie sich zwei bis vier Zoll weiter auf Ast. Führen Sie einen zweiten Schnitt über dem Ast durch. Fahren Sie fort, bis der Ast abgeschnitten wurde.
3. Machen Sie einen Schnitt so nahe wie möglich am Baumstamm, auf der Unterseite des Stumpfes. Nutzen Sie die Oberseite der Führungsschiene, um diesen Schnitt durchzuführen. Schneiden Sie 1/3 durch den Durchmesser des Stumpfes.
4. Führen Sie einen vierten Schnitt direkt oberhalb des dritten Schnitts durch. Schneiden Sie nach unten, um den dritten Schnitt zu treffen. Dadurch wird der Aststumpf entfernt.

WARTUNG DER SÄGE

Befolgen Sie die indem Handbuch aufgeführten Wartungshinweise. Regelmäßiges Säubern von Säge und Kette sowie die Wartung der Kettenführung kann die Gefahr von Rückschlägen reduzieren. Inspizieren und warten Sie die Säge nach jedem Gebrauch. Hierdurch können Sie die Lebensdauer der Säge verlängern.

HINWEIS: Selbst bei korrektem Nachschleifen steigt das Risiko von Rückschlägen mit jedem Schärfen.

WARTUNG UND LAGERUNG DER POLE KETTENSÄGE

1. Entfernen Sie den Akkupack von der Säge
2. Wenn sie nicht verwendet wird
   • Ehe sie die säge transportieren
3. Bevor sie gewartet wird.
4. Vor dem austauschen von zubehör oder aufsätzen, wie etwa der sägekette und der Führungsschiene.
5. Überprüfen Sie die Pole Kettensäge vor und nach jedem Gebrauch. Überprüfen Sie sorgfältig, ob eine Schutzvorrichtung oder ein sonstiges Teil der Säge beschädigt ist. Überprüfen Sie die Säge auf Schäden, die die Sicherheit des Bedieners oder die Funktionsfähigkeit der Säge beeinträchtigen können. Überprüfen Sie die Ausrichtung und Kopplung von beweglichen Teilen. Überprüfen Sie die Säge auf beschädigte oder gebrochene Teile. Verwenden Sie keine Kettensäge, deren Sicherheit

oder Funktionsfähigkeit durch beschädigte Teile beeinträchtigt ist. Lassen Sie Beschädigungen von einem zugelassenen Kundendienst beheben. Unsere zugelassenen Kundendienste finden auf der Webseite www.worx.com.

1. Pflegen Sie die Pole Kettensäge mit Sorgfalt.

2. Setzen Sie die Säge niemals Regen oder direkter Feuchtigkeit aus.

3. Sorgen Sie dafür, dass die Kette scharf, sauber und geölt ist, um eine gute, sichere Funktion zu gewährleisten.
4. Folgen Sie den hier beschriebenen Schritten, wenn Sie die Kette schärfen wollen.
5. Halten Sie alle Griffe sauber, trocken und frei von Öl und Fett.
6. Sorgen Sie dafür, dass alle Schrauben und Muttern fest angezogen sind.
7. Verwenden Sie bei der Wartung nur Originalersatzteile.
8. Lagern Sie die Kettensäge bei Nichtgebrauch an einem geeigneten trockenen Ort.
9. An einem hohen oder verschließbaren Platz, außerhalb der Reichweite von Kindern
   • An einem trockenen Platz
10. Mit installierter Schiene und Kettenabdeckung (3)

Wartung der Führungsschiene

Damit Ihre Führungsschiene eine möglichst lange Gebrauchslebensdauer erreicht, werden folgende Wartungsarbeiten empfohlen:

Die Führungsschiene, auf der die Kette läuft, muss vor dem Einlagern oder wenn die Kette oder die Führungsschiene verschmutzt ist, gereinigt werden. Ferner sollten die Führungsschiene bei jedem Abnehmen der Kette gesäubert werden.

Reinigen der Führungsschiene:

1. Bauen Sie die Kettenabdeckung, die Führungsschiene und die Kette ab. (siehe Abschnitt Zusammenbau)
2. Mit einer Drahtbürste, einem schmalen Schraubendreher oder einem ähnlichen Werkzeug werden dann alle Rückstände in der Führungsnut und von der Führungsschiene entfernt. (Siehe Abb. P)
3. Achten Sie auch darauf, dass alle Ölbohrungen sorgfältig gereinigt werden.

Zustände, die eine Wartung der Kette (1) und Führungsschiene (7) erfordern:

• Sägeschnitte einseitig oder im Winkel.
  • Die Säge muss durch den Schnitt gedrückt werden.
• Unzureichende Ölversorgung von Führungsschiene und Kette.

Überprüfen Sie bei jedem Schärfen der Kette auch den Zustand der Führungsschiene. Eine ausgearbeitete Führungsschiene führt zur Beschädigung der Kette und erschwert das Sägen.

Nach jedem Gebrauch sollte das gesamte Gerät, insbesondere das Kettenradgehäuse und die Führungsschiene, bei ausgebauter Batterie, von allen Sägemehlrückständen gereinigt werden.

Kanten und Seiten der Führungsschiene rechtwinklig feilen

Ausgearbeitete Nut Einwandfreie Nut

Ist die Führungsnut verschlissen, die Führungsschiene verbogen oder gerissen oder tritt übermäßige Erhitzung oder Gratbildung an der Führungsschiene auf, muss das diese ausgewechselt werden. Es darf nur eine in der Ersatzteilliste oder auf dem Aufkleber an der Säge für dieses Gerät zugelassene Führungsschiene verwendet werden.

Sägekette und Schwert auswechseln/wenden

Tauschen Sie die Kette aus, wenn die Messer zu verschlissen sind oder die Kette gebrochen ist. Verwenden Sie nur die in diesem Handbuch erwähnten Ketten.

Inspizieren Sie die Kettenführung bevor Sie die Kette nachschleifen. Eine verschlissene oder beschädigte Führung ist nicht sicher. Eine verschlissene oder beschädigte Führung kann die Kette beschädigen.

Befestigen Sie die Kettenspannungsbefestigung am neuen Schwert (27), indem Sie die Schraube im Uhrzeigersinn festziehen. Der Vorsprung (a) muss in die Nut des Schwertes passen. (Siehe Abb. Q)

SCHÄRFEN DER SÄGEKETTE

ACHTUNG: Entfernen Sie den Akkupack vor Reparaturarbeiten vom Gerät.

Anderenfalls kann es zu schweren Verletzungen oder zum Tod durch Stromschlag oder Kontakt mit der laufenden Kette kommen.

Die Schneidzähne der Kette sind scharf. Verwenden Sie Schutzhandschuhe beim Handhaben der Kette.

Halten Sie Schneidwerkzeuge scharf und sauber. Ihre Säge schneidet schneller und sicherer. Eine stumpfe Kette kann Zähne abbrechen sowie Kettenführung, Kette und Motor verschleihen. Wenn Sie die Kette in das Holz zwingen müssen und es entstehen große Sägespäne, ist die Kette stumpf.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle

gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

PROBLEMLÖSUNG

Wenn Ihr Elektrowerkzeug nicht einwandfrei funktioniert, zeigt Ihnen die folgende Tabelle Fehlersymptome, mögliche Ursachen sowie Maßnahmen zur Abhilfe. Können Sie damit das Problem nicht identifizieren und beseitigen, wenden Sie sich an Ihre Service-Werkstatt.

WARNUNG: Schalten Sie vor der Fehlersuche das Elektrowerkzeug aus und entnehmen Sie den Akku.

Symptome Mögliche Ursache Abhilfe
Pole Kettensäge funktioniert nicht	Akku leer.Sicherung defekt.	Akkupack aufladen.Sicherung wechseln.
Pole Kettensäge arbeitet intermittierend	ÜberhitzungBeim Sägen zu viel Druck ausgeübt.Lose Verbindung.Interner Wackelkontakt.Ein-/Ausschalter defekt.	Bringen Sie die Maschine in einen kühlen, belüfteten Raum, um diese abzukühlen.Wenden Sie beim Sägen verhält-nismäßig weniger Druck an.Kundendienst aufsuchen 1-866-354-WORX (9679).
Sägekette trocken.	Kein Öl im Öltank.Entlüftung im Öltankverschluss verstopft.Ölausflusskanal verstopft.	Öl nachfüllen.Öltankverschluss reinigen.Ölausflusskanal frei machen.
Kette/Führungsschiene heiß.	Kein Öl im Öltank.Entlüftung im Öltankverschluss verstopft.Ölausflusskanal verstopft.Kettenspannung zu hoch.Kette stumpf.	Öl nachfüllen.Öltankverschluss reinigen.Ölausflusskanal frei machen.Kettenspannung einstellen.Kette nachschleifen oder ersetzen.
Pole Kettensäge zerreißt, vibriert und kann nicht normal gesägt werden.	Kettenspannung zu locker.Kette stumpf.Kette verschlissen.Sägezähne zeigen in die falsche Richtung.	Kettenspannung einstellen.Kette nachschleifen oder ersetzen.Kette ersetzen.Sägekette neu montieren mit Zähnen in korrekter Richtung.

KONFORMITÄTSERKLÄRUNG

WIR,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Erklären hiermit, dass unser Produkt

Beschreibung AKK-Pole-Kettensäge

Type WG349E WG349E.9 (3 - Bezeichnung des

Gerätes, Vertreter der des Hoch-Entasters)

Funktionen Hohe Äste schneiden

Den Bestimmungen der folgenden Richtlinien

entspricht:

2006/42/EC, 2014/30/EU,

2011/65/EU&(EU)2015/863, 2000/14/EC

geändert durch 2005/88/EC

Zertifizierungsstelle

Name: Interrek Deutschland GmbH (notifizierte

Stelle 0905)

Anschrift: Stangenstraße 1, 70771 LEINFELDEN-

ECHTERDINGEN

Bescheinigungsnummer: 190601913SHA-V1

2000/14/EC geändert durch 2005/88/EC:

- Konformitätsbewertungsverfahren nach Anhang V

- Gemessene Schallleistung 89.7 dB(A)

- Garantierte Schallleistung 93 dB(A)

Werte nach

EN 60745-1, EN ISO 11680-1, EN ISO 3744, EN

55014-1, EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person,

Name: Marcel Filz

Anschrift:Positec Germany GmbH,Grüner Weg

Stellvertretender Chefingenieur, Prüfung und

Zertifizierung

Positec Technology (China) Co., Ltd.

Nom: Intertek Deutschland GmbH (Organisme notifié 0905)

Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certification No.: 190601913SHA-V1

2) ELEKTRISCHE VEILIGHEID

Gebruik ALTIJD scherpe beitels, boren en messen.

Naam: Interrek Deutschland GmbH (aangemelde instantie 0905)

Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certificaatnr.: 190601913SHA-V1

Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Cím: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Cím: Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2019/9/26

Allen Ding

Adresa: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Nr. certificare: 190601913SHA-V1

Adresa: Stangenstraße 1, 70771 LEINFELDEN-

ECHTERDINGEN

Adresa: Stangenstraße 1, 70771 LEINFELDEN-

ECHTERDINGEN

Morada: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

BORTTAG AV FÖRLÄNGNINGSSTÄNGEN (Se Fig. F2)

1. INNAN DU ANVÄNDER DITT TRÅDLÖSA VERKTYG

Adress: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certifiering nr: 190601913SHA-V1

Adress : Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2019/9/26

Allen Ding

Ime: Interrek Deutschland GmbH (pristojni

priglasitveni organ 0905)

Naslov: Stangenstraße 1, 70771 LEINFELDEN-

ECHTERDINGEN

Št. certifikata: 190601913SHA-V1

2000/14/EC spremenjena z 2005/88/EC:
