GEBRUIKSAANWIJZING WG349E.9 WORX

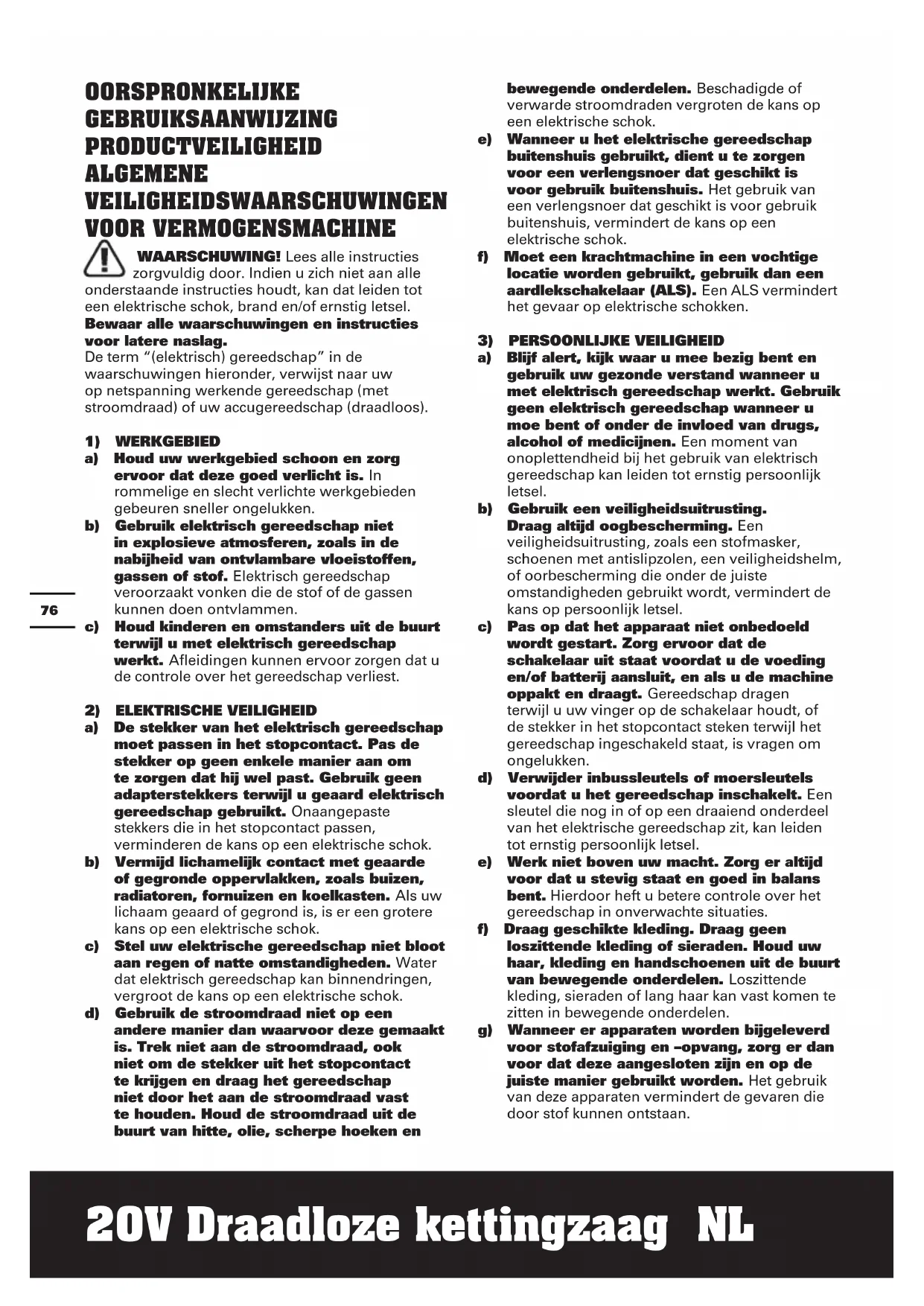

20V Draadloze kettingzaag NL OORSPRONKELIJKE GEBRUIKSAANWIJZING PRODUCTVEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.`

20V Draadloze kettingzaag NL

4) GEBRUIK EN ONDERHOUD VAN

ELEKTRISCH GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

5) GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAP a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand. d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. ROD ZAG VEILIGHEIDSWAARSCHUWING

1. Houd de poolzaag op voldoende afstand van de

2. Let op het gevaar van de bedieningspositie,

evenals het risico dat vallende takken of stoten de grond raken, en de bediener kan worden geraakt door vallende takken of takken stoten na het raken van de grond. Verwijder de takken in elke sectie. VEILIGHEIDSINSTRUCTIES

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische`

20V Draadloze kettingzaag NL schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt. g) Houd batterijcellen en accupacks schoon en droog. h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik worden

opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies. j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt. k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. l) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C). m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden. n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type. o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. p) Houd accupacks buiten het bereik van kinderen. q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat. t) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat. u) Verwijder het accupack niet uit de originele verpakking, tot dit nodig is voor gebruik.

v) Let op de plus (+) en min (–) markeringen op

de accu en zorg voor correct gebruik.

20V Draadloze kettingzaag NL SYMBOLEN Lees de gebruikershandleiding om het risico op letsels te beperken Waarschuwing Draag oorbescherming Draag een veiligheidsbril Draag hoofdbescherming Draag beschermende handschoenen. Draag veiligheidsschoeisel. Niet blootstellen aan regen of water Waarschuwing: gevaar door bovengrondse elektrische kabels. Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. Li-Ion-accu Dit product is uitgerust met een symbool dat ‘gescheiden inzameling’ aanduidt voor alle accu’s. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu’s kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten. Niet verbranden. Accu’s kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu’s niet weg bij het ongesorteerde huishoudelijke afval. Ontgrendelen Vergrendelen`

• Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.`

20V Draadloze kettingzaag NL TECHNISCHE GEGEVENS Type WG349E WG349E.9 (3 - benoeming van machine, vertegenwoordiger van stokzaag) WG349E WG349E.9 Spanning 20V Max. ** Zwaardlengte 20cm Snijlengte 18cm Kettingsnelheid 5.0m/s Inhoud olievoorraadreservoir 80ml Kettingmaat 0.95cm (3/8”) Aantal kettingschakels 33 Kettingmeting 1.1mm (0.043”) Type adaptieve ketting Trilink Huihuang: CL14333X Jinfeng Garden Tools: 90X-33 Type adaptieve stang Trilink Huihuang: N1430833-1041TL Jinfeng Garden Tools: ES084SDEA041(A) Oplaadtijd 1 uur / Gewicht (inclusief ketting en zwaard) 3.7kg 3.3kg Totaal bereik 3.6m Lengte van het apparaat Van 1.8m tot 2.3m (volledig uitgeschoven) Zaagkop rotatiehoek 0

(3 posities) Draaihoek van het handvat 180 graden in totaal ** Voltage gemeten zonder belasting. De initiële accuspanning bereikt maximaal 20 volt. De nominale span- ning bedraagt 18 volt. TOEBEHOREN WG349E WG349E.9 Lader (WA3880) 1 / Accupack (WA3551) 1 / Schouderriem 1 1 Rod & kettingmantel 1 1 Stangzaagbevestiging (WA0307)

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.`

20V Draadloze kettingzaag NL GELUIDSPRODUCTIE A-gewogen geluidsdruk L

Onzekerheid K = 1.5 m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. BEOOGD GEBRUIK Staafzagen worden gebruikt om bomen, stammen, takken, houten balken, planken en anderen te zagen. Het kan worden gezaagd op granen of op granen. Dit product is niet geschikt voor het zagen van minerale materialen. MONTAGE WAARSCHUWING! Installeer het accupack niet, voordat dit geheel in elkaar gezet is. Draag altijd werkhandschoenen bij de omgang met de zaagketting.

MONTAGE VAN ZWAARD EN ZAAGKETTING

1. Pak alle delen voorzichtig uit.

2. Plaats de kettingzaag op een vlak oppervlak.

3. Gebruik alleen originele WORX-kettingen of die

geschikt zijn voor de geleidebalk.

4. Leg de zaagketting (1) in de rondlopende sleuf

van het zwaard (7). Zorg dat de ketting in de juiste richting draait door deze te vergelijken met het pictogram op de geleidebalk of raadpleeg het symbool Richting ketting (10) dat u op de zaag kunt vinden. Controleer of de vanger van de kettingspanner (27) naar buiten gericht is. (Zie Fig.

5. Leg de kettingschakels om het kettingwiel (9),

steek de twee positioneringsstukken van de geleidestang (11) op de bout van de vaste stang (12) en het pad van de geleidestang (13) in de groef van de opening van de geleidestang (7). (Zie Fig. B1, B2)

6. Controleer of alle delen goed geplaatst zijn. Zorg

dat de aandrijftanden goed in het aandrijfwiel zitten (Zie Fig. C1), vermijd knikken zoals op Fig. C2. Als er een knik is, neem de ketting van de geleidebalk net voor de knik en trek de knik uit. OPMERKING: De ketting moet vrij kunnen draaien en vrij zijn van knikken.

7. Monteer de kettingafscherming (3) en draai de

kettingafscherming aan door de knop om de ketting aan te spannen (2) naar rechts te draaien totdat deze vastzit. (Zie Fig. D) WAARSCHUWING: De ketting is nog niet gespannen. De ketting moet gespannen worden zoals beschreven is onder “De kettnig spannen”. De ketting moet worden geïnspecteerd om zeker te zijn dat de geschikte spanning aanwezig is. ZAAGKETTING SPANNEN (Zie Fig. E) OPMERKING: Nieuwe zaagkettingen zullen uitrekken. Controleer regelmatig de kettingspanning bij het eerste gebruik en draai bij de ketting (1) aan wanneer deze los rond het zaagblad (7) komt te zitten..`

20V Draadloze kettingzaag NL WAARSCHUWING: ● Verwijder de batterij uit het gereedschap voordat U de spanning van de zaagketting aanpast. ● De snijranden van de zaagketting zijn scherp. Gebruik handschoenen als u de ketting hanteert. ● Zorg altijd voor de juiste kettingspanning. Een losse ketting geeft een hoger risico op terugslag. Een losse ketting kan uit de groef van het zwaard springen. Dit veroorzaakt verwonding voor de gebruiker en schade aan de ketting. Een losse ketting geeft hogere slijtage aan ketting, zwaard en tandwiel.

1. Leg de kettingzaag neer op een recht oppervlak.

2. Draai de kettingspanknop (2) in de richting van de

wijzers van de klok tot de juiste kettingspanning is bereikt. OPMERKING: De spanning wordt automatisch verhoogd als de knop voor de kettingspanning (2) naar rechts wordt gedraaid. Het ratelmechanisme verhindert dat de spanning te los is.

3. Controleer de spanning die door de automatische

kettingspanknop is ingesteld. De juiste kettingspanning is bereikt, als de ketting (1) kan worden verhoogd over ca. een halve schakellengte vanaf de geleidingsstang (7) in het midden. Daartoe moet moet de ketting met één hand tegen het gewicht van de machine in opgetild worden. (Zie Fig. E) OPMERKING: De ketting (1) is goed aangespannen als hij van de geleidingsstang (7) kan worden opgetild en als de schakel zich in het spoor van de geleidingsstang (7) bevindt. OPMERKING: De ketting (1) zal uitrekken door gebruik en onvoldoende zijn aangespannen. Als de ketting komt los te zitten, maak de knop (2) om de ketting aan te spannen los of draai de knop drie keer naar links, span vervolgens de knop (2) opnieuw aan om de kettingspanning te herstellen door stap 1 - 4 hierboven te herhalen.

HET VERLENGSTUK AAN DE MACHINE

KOPPELEN (Zie Fig. F1) Stap 1: Zoals getoond in Afb. F1, maak de stang van de stangzaag (17) los. Lijn de machine uit en plaats deze in de verlengstang. Stap 2: Druk op de hendel van de stangzaagmontage en draai de verlengstang vast aan de machine. OPMERKING: Zorg ervoor dat het verlengstuk vóór gebruik goed op zijn plaats zit en vergrendeld is. HET VERLENGSTUK VERWIJDEREN (Zie Fig. F2) Stap 1: Ontgrendel de stangzaagassemblagestang (17) zoals afgebeeld. Stap 2: Wanneer de twee vergrendelknoppen van de zaagkop (5) tegelijkertijd worden ingedrukt, wordt de zaag geschoven om de verlengstang van de zaag los te koppelen. DE LENGTE VAN DE STOK AFSTELLEN. (Zie Fig.

De stokzaag heeft een telescopische stokconstructie die van 1.8m (geheel ingetrokken) tot 2.3m (geheel uitgetrokken) reikt. De klemhoogte (18) van de binnenste stang wordt gebruikt om de stang op elke verlengde lengte vast te zetten.

1. De paal verlengen, maak de klemhendel van de

binnenstang (18) los zoals getoond in Afb.G. De stok zal vrij kunnen glijden.

2. Trek het binnenste gedeelte tot de gewenste

lengte uit. Opmerking: stel de minimale lengte in die nodig is om af het te zagen gedeelte te kunnen bereiken.

3. Vergrendel met de klemhendel de stok in positie,

zoals getoond wordt op in Fig. G.

AANBRENGEN EN AANPASSEN VAN DE

SCHOUDERBAND (Zie Fig. H1, H2) Bevestig de schouderriem aan de haak op de paal met behulp van de meegeleverde karabijnhaak zoals weergegeven in Afb.H1. Om de positie van de schouderriem aan te passen, draait u deze linksom om de vergrendelknop los te maken. Verplaats het naar de gewenste locatie. Zoals afgebeeld, draai de vergrendelknop met de klok mee om te vergrendelen. DE ZAAGKOPHOEK AANPASSEN (Zie Fig. I1, I2) De zaagkop kan worden gedraaid onder verschillende snijhoeken van 0°, 15° en 30°. (Zie Fig. I1)

1. Druk tegelijkertijd de instelknoppen van de

zaagkop aan beide zijden in om de poolzaagkop in de gewenste snijhoek te draaien. (Zie Fig. I2)

2. Laat de knop los wanneer de poolzaagkop op de

gewenste hoek is ingesteld. OPMERKING: Als de staafzaag niet goed wordt vastgezet, kan dit leiden tot persoonlijk letsel en / of materiële schade. WAARSCHUWING! Zorg er altijd voor dat de staafzaagkop goed is vergrendeld! Gebruik de poolzaag niet als de kop in een andere positie staat of niet is vergrendeld! DE ACHTERGREEP AANPASSEN (Zie Fig. J) Druk de rotatieknop van de verlengingshendel naar voren om te ontgrendelen. Houd de achterste handgreep vast en draai deze naar de meest comfortabele en uitgebalanceerde positie. Laat de rotatieknop van de verlengingshendel los om de achterste handgreep te vergrendelen. WAARSCHUWING: Zorg ervoor dat u de hendel in de gewenste positie vergrendelt voordat u doorgaat. Draai niet aan de hendel wanneer u de zaag bedient. KETTINGSMERING BELANGRIJK: De kettingzaag wordt niet met zaagkettinghechtolie gevuld geleverd. Het is belangrijk om de kettingzaag voor gebruik met olie te vullen. Het`

20V Draadloze kettingzaag NL gebruik van de kettingzaag zonder zaagkettinghechtolie of bij een oliepeil onder de minimummarkering leidt tot beschadiging van de kettingzaag. OPMERKING: De levensduur en de snijcapaciteit van de ketting hangt af van de optimale smering. Daarom wordt tijdens het gebruik de zaagketting automatisch met zaagkettinghechtolie gesmeerd. OLIETANK VULLEN (ZIE FIG. K) WAARSCHUWING: Het accupack verwijderen vóórdat de brandstoftank gevuld wordt.

1. Plaats de kettingzaag (6) op een geschikte

2. Maak met een doek de omgeving van de

olietankdop schoon, schroef de dop los en verwijder deze.

3. Voeg olie en kettingolie toe (niet inbegrepen)

totdat de tank vol is.

4. Let erop dat er geen vuil in de olietank

terechtkomt, plaats opnieuw de oliedop (6) en span deze rechtsom aan. BELANGRIJK: Om uitwisseling van lucht tussen olietank en omgeving mogelijk te maken, zijn er kleine openingen in de olietankdop. Zet de zaag, wanneer u deze niet gebruikt, altijd horizontaal neer, om uitlopen van olie te voorkomen (olietankdop (6) wijst omhoog). Gebruik uitsluitend de geadviseerde, biologisch afbreekbare hechtolie om beschadiging van de kettingzaag te voorkomen (Grade: ISO VG32). Dit kunt u vinden in de winkel waar u uw zaag hebt gekocht of in uw plaatselijke winkel voor bouwmaterialen. Gebruik nooit gerecyclede olie of oude olie. Bij gebruik van niet-toegelaten olie vervalt de garantie. Niet inslikken. Indien ingeslikt, onmiddellijk een arts raadplegen. Uit het bereik van kinderen bewaren. Uit de buurt van hitte of een open vlam bewaren. De automatische oliespuit controleren De goede werking van de automatische oliespuit kan worden gecontroleerd door de kettingzaag in te schakelen en de punt van de kettinggeleider (7) naar een stuk karton of papier op de grond te richten. Als een toenemend oliepatroon ontwikkelt op het karton, werkt de automatische oliespuit goed. Als er geen oliepatroon is, ondanks een vol oliereservoir, moet u contact opnemen met de klantendienst van WORX of met een door WORX erkende onderhoudsagent. VOORZICHTIG: Raak de grond niet met de ketting. Zorg voor een veiligheidsafstand van 3.6m. BEDIENING

1. VOORDAT U HET DRAADLOOS

GEREEDSCHAP GEBRUIKT WAARSCHUWING! De oplader en het accupack zijn ontworpen om samen gebruikt te worden, probeer dus geen andere apparaten te gebruiken. Zorg ervoor dat er nooit metalen objecten in de oplader of de contactpunten van het accupack komen, dit kan zorgen voor een elektrische schok en is gevaarlijk. OPMERKING: Het accupack is NIET opgeladen. Deze moet u dus voor gebruik opladen. De bijgeleverde batterijlader past bij de Lithium- ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

2. DE BATTERIJEN OPLADEN

De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

3. HET ACCUPACK VERWIJDEREN OF PLAATSEN

(Zie Fig. L1, L2) Druk op de ontgrendelingsknop van de batterijdoos om de batterijdoos uit de gereedschap te verwijderen. Stop de batterijdoos na het opladen in de batterijpoort. U hoeft alleen maar licht te duwen en wat druk uit te oefenen tot een klik hoorbaar is. Controleer om te zien of de batterij volledig is vastgemaakt. OPMERKING: Verwijdert u het batterijpakket, houd het dan stevig vast zodat het niet valt en letsel veroorzaakt.

4. IN- EN UITSCHAKELEN (Zie Fig. M)

ATTENTIE: Controleer het accupack voordat u uw draadloze gereedschap gaat gebruiken. Gebruik alleen het accupack dat in het hoofdstuk Accessoires figureert. Als u de machine wilt inschakelen, drukt u op de inschakelblokkering (23), vervolgens drukt u de aan/uitschakelaar (19) helemaal in en houdt u de schakelaar in deze stand vast. De vergrendelhendelvergrendelknop kan nu worden losgelaten. Als u de machine wilt uitschakelen, laat u de aan/ uit- schakelaar los.

BELANGRIJK: Is de olietank gevuld? Controleer de oliepeilaanduiding (8) voor de werkzaamheden en regelmatig tijdens de werkzaamheden (Zie Fig. N1). Vul olie bij wanneer het oliepeil de onderkant van het peilglas bereikt heeft. De vulling is voldoende voor ca. 35 minuten, afhankelijk van de pauzes en de intensiteit van de werkzaamheden. Controleer de kettingspanning tijdens het zagen elke 10 minuten.`

20V Draadloze kettingzaag NL (1) Installeer de batterijdoos in de machine. (2) Controleer of het deel van de boomstam niet op de grond ligt. Dit verhindert dat de ketting (1) de grond raakt wanneer door de stam wordt gezaagd. Als de grond wordt geraakt terwijl de ketting beweegt, kan dit gevaar opleveren en wordt de ketting bot. (3) Houd de zaag met beide handen stevig vast. Houd de hoofdhendel altijd vast met uw linkerhand en de achterste handgreep (22) met uw rechterhand. Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers. (Zie Fig. N2) (4) Zorg dat u een stabiele positie aanneemt. Zet de voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten. (5) Wanneer u klaar bent om te zagen, druk met uw rechterduim op de vergrendelhendelvergrendelknop (23) en druk de trekker in. Hierdoor wordt de zaag ingeschakeld. Als u de starter loslaat, wordt de zaag uitgeschakeld. Controleer of de zaag op volle snelheid werkt voordat u het zagen start. (6) Wanneer u begint te zagen, plaatst u de bewegende ketting langzaam tegen het hout. Het hout moet zo dicht mogelijk bij de zaag zijn. Houd de zaag stevig op zijn plaats om mogelijk stuiteren of glijden (zijdelingse beweging) van de zaag te voorkomen. (7) Geleid de zaag met lichte druk en oefen geen overmatige kracht uit op de zaag, laat de zaag het werk doen. De motor wordt overbelast en kan doorbranden. Hierdoor doet de zaag zijn werk beter en veiliger aan de snelheid waarvoor deze was bedoeld. (8) Verwijder de zaag uit een inkeping terwijl de zaag op volle snelheid werkt. Stop de zaag door de aan/ uit-schakelaar (19) los te laten. Controleer of de zaag is gestopt voordat u de zaag neerzet. (9) Blijf op een veilige plaats oefenen, totdat u vertrouwd bentmet de zaag, gebruik een vloeiende beweging en een constante zaagsnelheid. Apparaten voor de terugslagveiligheid op deze zaag Deze zaag heeft een ketting met een lage terugslag en een kettinggeleider met verminderde terugslag. Beide items verminderen de kans op terugslag. Er kan echter nog steeds wat terugslag optreden met deze zaag. Ter voorkoming van zaagterugslag.

• Houd de zak met beide handen vast terwijl hij loopt. Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers.

• Zorg ervoor dat alle veiligheidsvoorzieningen aanwezig zijn. Zorg ervoor dat ze goed functioneren.

• Zorg dat u niet te ver reikt of zaagt boven schouderhoogte.

• Zorg er altijd voor dat u stevig staat en goed in balans bent.

• Sta een weinig aan de linkerzijde van de zaag. Hierdoor is uw lichaam niet in een directe lijn ten opzichte van de ketting.

• Pas op dat de punt van het zwaard nergens mee in aanraking komt terwijl de ketting in beweging is.

• Probeer niet twee blokken tegelijk door te zagen. Zaag een blok tegelijk.

• Probeer niet de punt van het zwaard in het hout te begraven (boren in houtmet de punt van de zaag).

• Wees bedacht op bewegende takken of andere krachten die de zaagsnede kunnen dichtknijpen of met de ketting in aanraking kunnen komen.

• Ga zeer voorzichtig te werk wanneer u verder gaat zagen in een eerder gemaakte zaagsnede.

• Gebruik alleen de ketting en de kettinggeleider (7) met lage terugslag die bij deze kettingzaag zijn geleverd.

• Werk nooit met een losse, verslapte of sterk versleten zaagketting. Let op de juiste kettingspanning.

DE STOKZAAG GEBRUIKEN

Zagen met schouderriem (Zie Fig. N2) De verlengstok is voorzien van een schouderriem om extra steun te geven als u de kettingzaag in de lucht houdt. Haak de schouderriem aan de verlengstok en wikkel hem om uw schouder. De schouderriem kan bovendien de impact verminderen als de zaag valt na het voltooien van een snede. Met het verlengstuk zagen

1. Installeer de batterijdoos in de machine.

2. Voordat u een hoge tak zaagt, let u op alle punten

die zijn beschreven in de vorige paragraaf “Takken zagen”. Let vooral op de richting waarin een tak kan vallen. WAARSCHUWING: Ga niet direct onder de tak staan die u afzaagt. Houd omstanders uit de buurt. Ga niet op een lader of een andere onstabiele ondergrond staan als u de machine gebruikt. Gebruik de machine niet bij kabels voor telefoon of elektriciteit. Houd minstens 3 meter afstand tot kabels. (Zie Fig. O1-O4)

3. 3. Houd de zaag met beide handen stevig vast.

Gebruik alleen de daarvoor bedoelde grepen als u de stokzaag gebruikt (Zie Fig. O5). Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers.

4. Zorg dat u een stabiele positie aanneemt. Zet de

voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten.

5. Wanneer u klaar bent om te zagen, druk op de

vergrendelknop van de verlenghendel (23), druk dan volledig de aan-/uitschakelaar (19) in (Zie Fig. M). Hierdoor wordt de zaag ingeschakeld. Als u de starter loslaat, wordt de zaag uitgeschakeld. Controleer of de zaag op volle snelheid werkt voordat u het zagen start.

6. Wanneer u begint te zagen, plaatst u de

bewegende ketting langzaam tegen het hout. Houd de zaag stevig op zijn plaats om mogelijk stuiteren of glijden (zijdelingse beweging) van de zaag te voorkomen.

7. Geleid de zaag met lichte druk en oefen geen

overmatige kracht uit op de zaag. De motor wordt overbelast en kan doorbranden. Hierdoor doet de`

20V Draadloze kettingzaag NL zaag zijn werk beter en veiliger aan de snelheid waarvoor deze was bedoeld.

8. Verwijder de zaag uit een inkeping terwijl de zaag

op volle snelheid werkt. Stop de zaag door de aan/ uit-schakelaar los te laten. Controleer of de zaag is gestopt voordat u de zaag neerzet.

EEN BOOM MET DE ZAAG BEWERKEN

(SNOEIEN) WAARSCHUWING: Voorkom terugslag. Terugslag kan ernstig letsel of de dood tot gevolg hebben. Zie Terugslag om het risico op terugslag te voorkomen. WAARSCHUWING: Gebruik de stokzaag niet

• op een ladder of een ander instabiel oppervlak

• in welke moeilijke positie dan ook De stokzaag kan onhandelbaar worden met ernstige verwondingen als gevolg. WAARSCHUWING: Strek uw armen niet tot boven de schouders als u de stokzaag gebruikt. VOORZICHTIG: Zoek professionele hulp als u in omstandigheden bent die uw vermogens te boven gaan. Een boom snoeien betreft het proces waarbij takken van een levende boom worden gesnoeid. Zorg dat u een stabiele positie aanneemt. Zet de voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten. Volg onderstaande aanwijzingen om een boom te snoeien.

1. Snijd eerst zes centimeter van de kofferbak aan

de onderkant van het ledemaat. Gebruik de bovenzijde van de geleidingsstang om deze snede te maken. Zaag door 1/3 deel van de diameter van de tak (Zie Fig. O6).

2. Verwijder je ledematen twee tot vier centimeter.

Maak een tweede snede vanaf de bovenkant van de tak. Zaag verder, totdat u de tak afgezaagd hebt.

3. Maak een derde snede zo dicht mogelijk bij de

boomstam aan de onderzijde van de takstomp. Gebruik de bovenkant van de geleidingsstang om deze snede te kunnen maken. Zaag door 1/3 deel van de diameter van de stomp.

4. Maak direct boven de derde snede een vierde

snede. Zaag naar beneden tot u de derde snede bereikt heeft. Zo verwijdert u de takstomp. ZAAG ONDERHOUD Let op de onderhoudsinstructies in deze handleiding. De kans op terugslag wordt verminderd door de zaag en de ketting en het zwaard goed schoon te maken en te onderhouden. Inspecteer en onderhoud de zaag steeds na gebruik. Hiermee verhoogt u de levensduur van de kettingzaag. Opmerking: Zelfs als de zaag goed geslepen wordt, kan de kans op terugslag met het slijpen groter worden.

1. Verwijder de batterij uit de zaag

• Als hij niet in gebruik is

• Voordat u van de ene plaats naar de andere gaat

• Voordat U accessoires of hulpstukken verwisselt, zoals de Zaagketting of het Zaagblad.

2. Controleer de poolzaag voor en na elk gebruik.

Controleer de zaag nauwkeurig als de beschermkap of een ander onderdeel is beschadigd. Controleer op schade die de veiligheid van de gebruikers of e werking van de zaag kan beïnvloeden. Controleer de uitlijning of verbinding van bewegende delen. Controleer op gebroken of beschadigde onderdelen. Gebruik de kettingzaag niet als de schade de veiligheid of werking beïnvloedt. Laat schade herstellen door een erkend onderhoudscentrum. Ga naar www.worx.com om een bevoegd onderhoudscentrum te vinden.

3. Onderhoud de poolzaag zorgvuldig.

• Stel de zaag nooit bloot aan regen.

• Houd de ketting scherp, schoon en gesmeerd voor een betere en veilige prestatie.

• Volg de stappen in deze handleiding om de ketting te smeren.

• Houd de handgrepen droog, schoon en vrij van olie en vet.

• Zorg ervoor dat alle schroeven en moeren vastzitten.

4. Laat uw elektrisch gereedschap repareren door

een bevoegde reparateur die alleen originele reserveonderdelen gebruikt.

5. Berg de kettingzaag altijd op wanneer u deze niet

• Op een hoge, afgesloten plaats, buiten bereik van kinderen

• Met afscherming voor staaf en ketting (3) gemonteerd Onderhoud van de geleider Voor een maximale levensduur van de geleider is het volgende onderhoud aanbevolen. De geleiderrails die de ketting dragen moeten worden schoongemaakt voordat u het gereedschap opbergt of als de geleider of ketting vuil lijken. De rails moeten elke keer wanneer de ketting wordt verwijderd, worden gereinigd. De geleiderrails reinigen

1. Verwijder de kettingafdekking en de geleider en

ketting. (Zie sectie ASSEMBLAGE)

2. Gebruik een draadborstel, schroevendraaier of een

soortgelijk geschikt gereedschap, verwijdert u de resten van de rails van de geleider. (Zie Fig. P)

• De zaag zaagt aan één zijde of in een hoek.

• De zaag moet door de inkeping worden`

20V Draadloze kettingzaag NL geforceerd.

• Onvoldoende toevoer van olie naar de geleider en ketting. Controleer de toestand van de geleiderstaaf telkens wanneer de ketting wordt geslepen. Een versleten geleiderbalk zal de ketting beschadigen en het zagen moeilijk maken. Na elk gebruik moet u al het zaagstof van de geleiderstaaf en de geleideopening verwijderen terwijl het gereedschap is losgekoppeld van de voedingsbron. Wanneer de bovenkant van de rail oneffen is, gebruikt u een platte vijl om vierkante randen en zijkanten te herstellen. Railranden en hellende vlak- ken vierkant vijlen Versleten groef Correcte groef Vervang de geleiderbalk wanneer de groef versleten is, de geleiderstaaf gebogen of gebarsten is of wanneer een overmatige verhitting of afbraming van de rails optreedt. Als vervanging nodig is, mag u alleen de geleiderstaaf gebruiken die in de lijst met reparatieonderdelen of op het transferplaatje op de kettingzaag is opgegeven. Zaagketting en zwaard vervangen of keren ketting breekt. Gebruik uitsluitend de vervangingsketting die genoemd is in deze handleiding. Inspecteer het zwaard voor u de ketting slijpt. Een versleten of beschadigd zwaard is onveilig en maakt het zagen moeilijker. Monteer daarna een nieuw zwaard en draai de schroef (27) weer rechtsom. Het uitsteeksel moet passen in het gat van het zwaard. (Zie Fig. Q)

SLIJPEN VAN DE ZAAGKETTING

WAARSCHUWING: Verwijder de batterij uit de zaag vooraleer te herstellen. Ernstige verwondingen en de dood kunnen resulteren door elektrische schokken of doordat het lichaam in contact komt met de bewegende ketting. De snijranden van de zaagketting zijn scherp. Gebruik handschoenen als u de ketting hanteert. Houd snijdend gereedschap schoon en scherp. De zaag werkt dan sneller en veiliger. Een botte zaag veroorzaakt ontijdige slijtage aan het tandwiel, het zwaard, de ketting en de motor. Als u de zaag met kracht in het hout moet duwen, terwijl er alleen zaagsel wordt geproduceerd en geen grote brokken, dan is de zaag bot.

MILIEU Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.`

20V Draadloze kettingzaag NL PROBLEMEN OPLOSSEN Als het elektrische gereedschap niet goed werkt, vindt u in de volgende tabel informatie over foutsymptomen, mogelijke oorzaken en oplossingen. Neem contact op met een servicewerkplaats als u hiermee het probleem niet kunt verhelpen. WAARSCHUWING: Schakel het elektrische gereedschap uit en verwijder de accu voordat u het gereedschap op storingen onderzoekt. Symptoom Mogelijke oorzaak Oplossing De staafzaag kan niet worden bediend De batterij is leeg. Zekering defect. Laad de batterij op. Vervang de zekering. Rod zag intermitterende werking Oververhitting Te hard drukken tijdens het za- gen. Loszittende verbinding. Intern los contact. Aan/uit-schakelaar defect. Plaats de machine op een koele, geventileerd ruimte om af te koelen. Gebruik minder drukkracht bij het zagen. Contact op met een servicewerk- plaats 1-866-354-WORX (9679). Zaagketting droog Geen olie in de olietank. Ontluchting in olietankdop verstopt. Olieafvoerkanaal verstopt. Vul olie bij. Reinig de olietankdop. Maak het olieafvoerkanaal vrij. Ketting of geleidingsral heet Geen olie in de olietank. Ontluchting in olietankdop verstopt. Olieafvoerkanaal verstopt. Kettingspanning te hoog. Ketting bot. Vul olie bij. Reinig de olietankdop. Maak het olieafvoerkanaal vrij. Stel de kettingspanning in. Slijp de ketting of vervang deze. Extreme zaagscheur, trilling, zaag is niet correct Kettingspanning te los. Ketting bot. Ketting versleten. Zaagtanden wijzen in de ver- keerde richting. Stel de kettingspanning in. Slijp de ketting of vervang deze. Vervang de ketting. Monteer de zaagketting opnieuw met de tanden in de juiste richting.`

20V Draadloze kettingzaag NL CONFORMITEITVERKLARING Wij, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Verklaren dat het product Beschrijving Zaagmachine op batterijen Type WG349E WG349E.9 (3 - benoeming van machine, vertegenwoordiger van stokzaag) Functie Hoge takken snijden Overeenkomt met de volgende richtlijnen: 2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC gewijzigd door 2005/88/EC De betrokken aangemelde instantie Naam: Interrek Deutschland GmbH (aangemelde instantie 0905) Adres: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Certificaatnr.: 190601913SHA-V1 2000/14/EC gewijzigd door 2005/88/EC: - Procedure beoordeling conformiteit volgens Annex V - Niveau gemeten geluidsvermogen 89.7 dB(A) - Opgegeven, gegarandeerde niveau geluidsvermogen 93 dB(A) Normen voldoen aan EN 60745-1, EN ISO 11680-1, EN ISO 3744, EN 55014-1, EN 55014-2 De persoon die bevoegd is om het technische bestand te compileren, Naam: Marcel Filz Adres: Positec Germany GmbH,Grüner Weg 10, 50825 Cologne, Germany 2019/9/26 Allen Ding Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certificering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China`
