NÁVOD NA OBSLUHU WG327E WORX

- Deklarovaný zaručený akustický výkon 98 dB(A)

Splňované normy:

EN 62841-1, EN ISO 12100, EN ISO 3744, EN IEC

55014-1, EN IEC 55014-2, EN IEC 63000

VAROVANIE Prečítajte si všetky

sa s ilustráciami a technickými údajmi dodanými s týmto elektrickým náradím. Nedodržanie akýchkol'vek nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážneho úrazu.

Odložte si všetky varovania a instrukcie pre budúcu potrebu.

Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje bud na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

b) Nepoužívajte elektrické ručné náradie v prostredí náchylnom na explózie, ako napríklad v prítomnosti horľavých tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietiť prach alebo výpary.

c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata pozornosti môže viest'k strate kontroly nad náradím.

a) Prípojky elektrického ručného náradia musia byť zhodné so zástrčkami. Nemodifikujte

prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.

b) Vyhýbajte sa kontaktu s uzemnenými povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Ked'je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku.

d) Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si neprítahuje elektrické ručné náradie k sebe pomocou kábla, netahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu viest'k zvýšenému riziku elektrického šoku.

e) Pri práci s ručným náradím v exteriéri použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného na použitie v exteriéri redukujete riziko vzniku elektrického šoku.

f) Pokial' je práca s ručným náradím vo vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.

a) Bud'te sústredení, sledujte, čo robíte, a pri práci s ručným náradím sa riad'te zdravým rozumom. Nepoužívajte ručné náradie, ked' ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov. Moment nepozornosti pri práci s ručným náradím môže viest' k vážnemu osobnému zraneniu.

b) Použite osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovat' vážne osobné zranenia.

c) Predíd'te neúmyselnému zapnutiu. Uistite sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.

d) Odstráňte akékol'vek nastavovacie klúče alebo klúče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo iný klúč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobit' osobný úraz.
e) Nepreceňujte sa. Udržujte si stabilitu a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách.
f) Oblečte sa náležite. Nenoste volné oblečenie alebo šperky. Svoje vlasy a volné oblečenie držte mimo dosahu pohyblivých častí. Volné oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytit.
g) Pokial' sú zariadenia nastavené na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača prachu redukujete riziká spojené s prachom.
h) Nedovol'te, aby ste vd'aka skúsenostiam získaným častým používaním elektrického náradia prestali dodržiavať základy bezpečného použitia. Neopatrný úkon môže spôsobit' vážny úraz v priebehu zlomku sekundy.
4) Použitie a údržba ručného náradia
a) Nepretážujte ručné náradie. Použite správne ručné náradie na danú činnost. Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.
b) Nepoužívajte ručné náradie, pokial' sa prepínač neprepína medzi zapnutím a vypnutím. Akékol'vek ručné náradie, ktoré nie je kontrolovatel'né prepínačom, je nebezpečné a musí byť opravené.
c) Pred akýmkol'vek nastavovaním, výmenou násad alebo uskladnením elektrického náradia vytiahnite sietovú zástrčku zo zásuvky alebo, ak to bude možné, vytiahnite akumulátor. Takéto preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.
d) Ked' ručné náradie nepoužívate, skladujte ho mimo dosahu detí a nedovol'te osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkat' sa náradia. Ručné náradie je nebezpečné v rukách netrénovanej osoby.
e) Vykonávajte pravidelnú údržbu elektrického náradia a príslušenstva. Skontrolujte chybné pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvnit' funkčnosť ručného náradia. Pri poškodení musí byť pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné

náradie zle udržiavané.

f) Udržujte rezacie nástroje ostré a čisté. Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú l’ahšie ovládatel’né.
g) Používajte elektrické náradie v súlade týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzať k nebezpečným situáciám.
h) Rukoväte a povrchy držadiel udržujte suché, čisté, bez mazív a tukov. Šmykl'avé rukoväte a držadlá neumožňujú bezpečnú manipuláciu a obsluhu náradia v neočakávaných situáciách.
5) Používanie a starostlivost' o batériové elektrické náradie
a) Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobit' požiar.
b) Elektrické náradie používajte iba s určeným typom bloku batérií. Použitie akéhokol'vek iného typu batérií môže zvýšit' riziko zranenia a požiaru.
c) Ak sa blok batérií nepoužíva, neukladajte ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, klůče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovať kontakty. Skratovanie kontaktov batérie môže viest’k popáleninám alebo vzniku požiaru.
d) Pri nesprávnom používaní môže z batérie vystreknút' kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto vodou. Ak sa kvapalina dostane do očí, ihned' vyhl'adajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobit' podráždenie a poleptanie.
e) Akumulátor alebo náradie, ktoré je poškodené alebo upravené, nepoužívajte. Poškodené alebo upravené akumulátory môžu mať nepredvídatelné chovanie s následkom požiaru, explózie alebo s nebezpečenstvom úrazu.
f) Akumulátor alebo náradie nevyhadzujte do ohňa alebo ho nevystavujte nadmerným teplotám. Pri vhodení do ohňa alebo vystavení teplote nad 130 ° C môže dôjst'k explózii.
g) Dodržiavajte všetky pokyny pre nabíjanie a akumulátor alebo náradie nenabíjajte mimo teplotný rozsah špecifikovaný v tomto návode. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo špecifikovaný rozsah môže poškodit' akumulátor a zvýšit' riziko požiaru.

6) Servis
a) Servisné práce na náradí nechajte vykonať kvalifikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom bude trvalá bezpečnost pri práci s elektrickým náradím.
b) Poškodené akumulátory nikdy neopravujte. Servis akumulátorov by mal byt' prevedený iba výrobcom alebo autorizovaným servisným zástupcom.
1) Bezpečnostné pokyny pre retázové píly
a) Ked' píla beží, nepribližujte sa k pílovej retazi žiadnou častou tela. Pred spustením píly sa presvedčte, či sa pílová retaz niečoho nedotýka. Pri práci s reťazovou pílou môže jediný okamih nepozornosti mat za následok to, že Vám pílová retaz zachytí odev alebo niektorú čast tela.
b) Ret'azovú pílu držte vždy pevne pravou rukou za zadnú rukovát a ľavou rukou za prednú rukovát. Držanie ret'azovej píly pri práci nesprávnym spôsobom – v opačnej pracovnej polohe – zvyšuje riziko poranenia a nesmie sa používať.
c) Elektrické náradie držte len za izolované rukoväte, pretože sa môže stať, že sa pílová reťaz dostane do kontaktu so skrytým elektrickým vedením. Kontakt pílovej reťaze s elektrickým vedením, ktoré je pod prúdom, môže dostať pod prúd aj kovové súčiastky náradia a spôsobit’ zásah elektrickým prúdom.
d) Používajte ochranné okuliare a chrániče sluchu. Odporúčame používat aj d'alšie ochranné pomôcky na ochranu hlavy, rúk, nôh a chodidiel. Vhodné ochranné pracovné oblečenie znižuje nebezpečenstvo poranenia odletujúcimi trieskami a následky náhodného dotyku retazovej píly.
e) Retazovú pílu neprevádzkujte, ked' ste na strome, rebríku, zo strechy ani zo žiadnej nevhodnej podpery. Pri práci s retazovou pílou na strome hrozí nebezpečenstvo poranenia.
f) Dávajte pozor na to, aby ste mali vždy pevný postoj a retazovú pílu používajte len vtedy, ked' stojíte na spevnenom, bezpečnom a rovnom podklade. Šmykl'avý alebo nestabilný podklad môže viest pri používaní rebríkov k strate kontroly nad rovnováhou a nad retazovou pílou.
g) Pri rezaní konára, ktorý je napnutý, rátajte s tým, že sa odpruží smerom spät. Ked' sa toto napätie uvolní do vlákien dreva, môže napnutý konár trafit obsluhujúcu osobu a/alebo jej vytrhnút retazovú pílu spod kontroly.
h) Mimoriadne opatrne postupujte pri rezaní krovín a mladých stromčekov. Tento tenký

material by sa mohol v retazovej píle zachytit a udriet Vás, alebo Vás dostat z rovnovážnej polohy.

i) Pri prenášaní držte retazovú pílu so zastavenou pílovou retazou za prednú rukovát a s vodiacou lištou smerujúcou dozadu. Pri prevážaní alebo počas úschovy retazovej píly vždy navlečte ochranný kryt. Starostlivé zaobchádzanie s retazovou pílou znižuje pravdepodobnost neúmyselného dotyku s bežiacou pílovou retazou.
j) Dodržiavajte pokyny na mastenie, napnutie retaze a výmenu príslušenstva. Neodborne napnutá alebo namastená retaz sa môže bud' pretrhnút alebo môže zvýšit riziko spätného rázu náradia.
k) Používajte len na pílenie dreva. Retazovú pílu používajte len na také práce, na ktoré je určená -príklad: Nepoužívajte retazovú pílu na rezanie plastov, muriva ani stavebných materiálov, ktoré nie sú vyrobené z dreva. Použitie retazovej píly na také práce, na ktoré nie je určená, môže vyvolat vznik nebezpečných situácií.
I) Táto reťazová píla nie je určená na výrub stromov. Používanie tejto reťazovej píly na iné než zamýšľané použitie by mohlo mať za následok t’ažké zranenie operátora alebo okolostojacich l’udí.
m) Pri uvoľňovaní zaseknutého materiálu, skladovaní alebo vykonávaní údržby retázovej píly dodržiavajte všetky pokyny. Vypínač musí byť vypnutý a akumulátorový blok odstránený. Nepredvídané uvedenie retázovej píly do chodu pri odstraňovaní zaseknutého materiálu alebo vykonávaní údržby môže mať za následok ťažké zranenie personálu.
n) Pri prvom prevádzkovaní píly sa používateľovi odporúča, aby si odskúšal pílenie klátov na koze alebo kolíske na rezanie dreva.
o) Ostrenie a vykonávanie údržby retázovej píly sa odporúča zverit autorizovaným servisným strediskám.

2) Dôvody spätných úderov a predchádzanie spätným úderom:

Spätný úder sa môže vyskytnút vtedy, keď sa hrot vodiacej lišty dotkne nejakého predmetu, alebo keď sa drevo ohne a retazová píla sa v reze zablokuje.

Dotyk hrotom vodiacej lišty môže mat v mnohých prípadoch za následok neočakávanú reakciu smerujúcu dozadu, pri ktorej sa vodiaca lišta vymrští smerom hore a smerom k obsluhujúcej osobe.

Zablokovanie pílovej retaze na hornej hrane

vodiacej lišty môžu lištu prudko vymrštit smerom k obsluhujúcej osobe.

Každá z týchto reakcií môže mat za následok stratu Vašej kontroly nad pílou, následkom čoho by ste sa mohli tažko zranit. Nespoliehajte sa výlučne iba na tie bezpečnostné prvky, ktoré sú súčastou konštrukcie retazovej píly. Ako používatel' retazovej píly by ste mali vykonat rozličné opatrenia, aby ste mohli pracovat bez úrazov a zranení.

Spätný ráz je následkom nesprávneho alebo chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabránit:

a) Držte retazovú pílu pevne oboma rukami, pričom palce a prsty obopínajú rukováte retazovej píly. Svoje telo a ruky dajte do takej polohy, v ktorej budete môct najlepšie odolat silám spätného rázu. V prípade uskutočnenia vhodných opatrení môže obsluhujúca osoba sily spätného rázu zvládnut. Retazovú pílu nikdy nepúštajte z rúk.

b) Vyhýbajte sa abnormálnej polohe tela a nepíl'te vo väčšej výške, ako sú Vaše ramená.

Tým sa zabráni neúmyselnému dotyku s hrotom vodiacej lišty a umožní sa lepšia kontrola retazovej píly v neočakávaných situáciách.

Nesprávne náhradné vodiace lišty a pílové retaze môžu mat za následok roztrhnutie retaze alebo vyvolat spätný ráz.

d) Dodržiavajte pokyny výrobcu pre brúšenie a údržbu pílovej retaze. Príliš nízke obmedzovače hlbky zvyšujú možnost vzniku spätného rázu.

Dodatočné riziká

Aj pri predpísanom použití prístroja vždy existuje dodatočné riziko, ktorému nejde zabrániť. Podľa druhu a konštrukcie spotrebiča sa môžu vyskytnúť nasledujúce možné nebezpečenstvá:

• Kontakt s obnaženým ozubením retáze píly (riziko pri rezaní)
• Prístup k rotujúcej reťazi píly (riziko pri rezaní)
• Nepredvídateľný, náhly pohyb vodiacej lišty (riziko pri rezaní)
• Vymrštenie drobných častí od reťaze píly (riziko pri rezaní/nebezpečenstvo zasiahnutia)
• Vymrštenie častí obrobku
• Zasiahnutie pokožky olejom
• Strata sluchu, ak nie je počas práce používaná požadovaná ochrana sluchu

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovat, rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Udržujte batérie čisté a suché.
g) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
h) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
i) Nenechávajte batériu nabíjať, ak nebude batéria použitá.
j) Po dlhodobom uložení budete možno musieť vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
k) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnostou Worx. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením
I) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
m)Ukladajte batérie mimo dosahu detí.
n) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
o) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
p) Vykonávajte riadnu likvidáciu batérie.
q) V zariadení nekombinujte batériové články rôzneho výroby, kapacity, vel'kosti alebo typu.

r) Batériu uchovávajte d'alej od mikrovlných rúr a zariadení pod vysokým tlakom.
s) Upozornenie! Nepoužívajte nedobíjatel'né batérie.

Pokyny týkajúce sa správnej techniky pre odstraňovanie konárov a priečne rezy

1. Odstránenie konárov

Pod termínom odstraňovanie konárov rozumieme odrezávanie konárov zoťatého stromu. Pri odstraňovaní konárov nechajte najprv nedotknuté tie väčšie konáre, ktoré smerujú dole a podopierajú strom. Malé konáre odstráňte jedným rezom tak, ako je znázornené na obrázku 1. Tie konáre, ktoré sú z nejakého dôvodu pod napätím, treba odrezávať zdola smerom hore, aby ste zamedzili zablokovaniu reťazovej píly.

2. Skracovanie kmeňa stromu

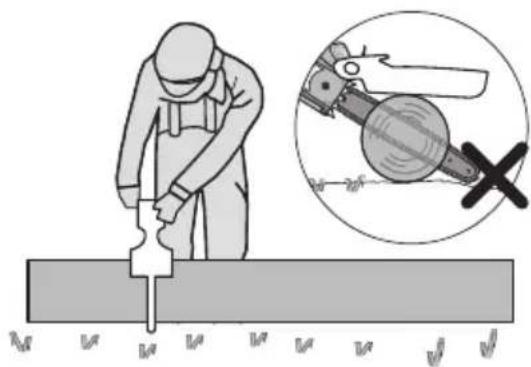

Pod týmto pojmom rozumieme delenie zoťatého stromu na časti. Dávajte pozor na pevný postoj a na rovnomerné rozdelenie váhy Vášho tela na obe nohy. Ak je to možné, mal by byt kmeň podložený konármi, hranolmi alebo klinmi a mal by byt podopretý. Postupujte podľa jednoduchých pokynov pre jednoduché rezanie. Ak je kmeň podoprený po celej svojej dĺžke tak, ako je znázornené na obrázku 2, vykonajte rez z hornej strany (horná strana tesárskej kozy), zabráňte kontaktu čepele píly so zemou, pretože by sa tým výrazne znížila ostrost reťaze.

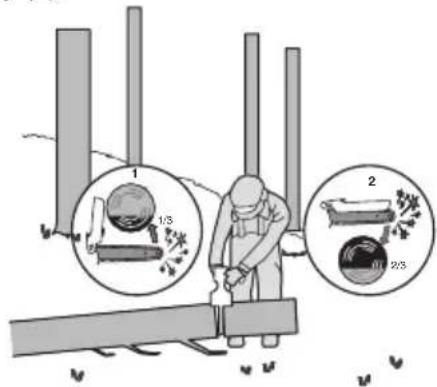

Ak je poleno na jednej strane podoprené, tak ako je znázornené na obrázku 3, vykonajte rez do 1/3 priemeru zo spodnej strany (spodná strana tesárskej kozy) (1). Potom rez dokončíte z vrchnej strany (2).

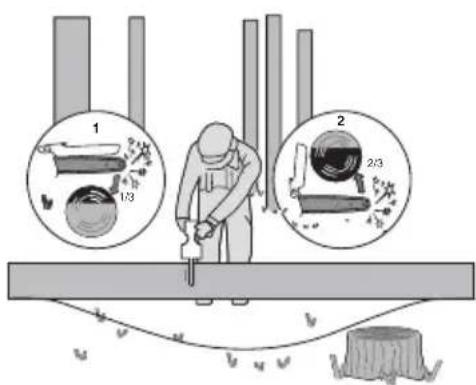

Ak je kmeň podoprený na oboch stranách, tak ako je znázornené na obrázku 4, vykonajte rez do 1/3 priemeru z hornej strany (horná strana tesárskej kozy) (1). Potom rez dokončíte zo spodnej strany, 2/3 priemeru tak, aby sa rezy stretli (2).

1 2 1/3 2/3

Obr. 4

Pri rezaní vo svahu vždy stojte z hornej strany kmeňa, tak ako je znázornené na obrázku 5. Aby ste si zachovali úplnú kontrolu v okamihu „prepílenia“ ku koncu rezu redukujte prítlak, ale bez toho, aby ste uvoľnili pevné držanie reťazovej píly za obe rukoväte. Dávajte pozor na to, aby sa reťazová píla nedotkla zeme. Po ukončení rezania počkajte na úplné zastavenie pílovej reťaze, až potom reťazovú pílu z miesta rezu odložte. Motor reťazovej píly vždy vypínajte ešte predtým, ako prechádzate od jedného stromu k druhému.

	S ciel'om znížit' nebezpečenstvo vzniku zranenia je potrebné prečitať si túto príručku.
	Použite ochranu uší
	Použite ochranu očí
	Použite respirátor
	Dávajte si pozor na spätný náraz a vyhýbajte sa kontaktu s prednou časťou vodiacej lišty píly.
	Nevystavujte dážďu
	Používajte ochranné rukavice.
	Nevystavujte ohňu
	Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostať do systému kolobehu vody, čo môže ohroziť vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad.

	Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
	Symbol na obale platí len pre Francúzsko.
	Vždy používajte reznú pílu oboma rukami.
	Zamknút'
	Odomknút'
Li-lon	Akumulátor Li-lon. Tento výrobok bol označený symbolom "triedený odpad" pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a l’udské zdravie.

1. ZOZNAM SÚČASTÍ

1.	OCHRANNÝ KRYT REŤAZE
2.	OTOČNÝ GOMBÍK TELESA KRYTU
3.	ODISTŐVACIE TLAČIDLO
4.	VYPÍNAČ ON/OFF
5.	OBLAST Š UCHOPENIA
6.	BATÉRIOVÝ *
7.	UVOLŇOVACÍ TLAČÍTKO BATERIE *
8.	OCHRANNÝ KRYT RÚK
9.	TELESO KRYTU
10.	REŤAZ
11.	LIŠTA S PÍLOVOU REŤAZOU
12.	ZÁKLADNÁ DOSKA

13. UZÁVER PLNIACEHO OTVORU OLEJA

14. VÝPUST OLEJA

15. VODIĄCE REBRÁ LIŠTY S PÍLOVOU RETAZOU

16. UPÍNACIA SVORKA LIŠTY

17. UPEVŇOVACIA SKRUTKA

18. HNACIE RETAZOVÉ KOLESO

19. PUZDRO/POŠVA NA LIŠTU A RETAZ

* Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.

3. TECHNICKÉ PARAMETRE

Typ WG327E WG327E.X (3 -označenie stroja predstavujúce akumulátorovú odvetvovaciu pílu)

	WG327E WG327E.X***
Napätie 20 V Max.**	---
Dížka tyče 15 cm
Rýchlost' retaze 7.8 m/s
Odstup zubov retaze 7.6 mm
Počet článkov retaze 32
Kaliber retaze 1.1 mm
Adaptívny typ retaze	WA4126
Adaptívny typ lišty	WA4396
Typ akumulátora	Lítiový ión
Hmotnost' (započítaná je retaz a tyč)(Holé náradie)	1.18 kg

** Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20 Voltov. Nominálne napätie je 18 Voltov. *** X = 1-999, A-Z, M1-M9 sú len pre rôznych zákazníkov, medzi týmito modelmi nie sú žiadne zmeny týkajúce sa bezpečnosti.

ODPORÚČANÉ BATÉRIE A NABÍJAČKY

Odporúčame, aby ste si kupovali príslušenstvo z obchodu, kde sa nástroje predávajú. Ďalšie podrobnosti nájdete v balíku príslušenstva. Personál obchodu vám môže pomôct a poradit vám.

INFORMÁCIE O HLUKU

Nameraný akustický tlak	L_pA = 89.17 dB(A)
K_pA	3 dB(A)
Nameraný akustický výkon	L_wA = 97.17 dB(A)
K_wA	3 dB(A)

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 62841:
Hodnota vibrácií:	a_h = 3.206 m/s^2 (Vyvetvovacia píla) a_h = 2.705 m/s^2 (Tyčová píla)
Nepresnosť	K = 1.5 m/s^2

Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku boli merané v súlade so štandardnými skúšobnými postupmi a môžete ich použit na vzájomné porovnanie jednotlivých náradí. Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku môžu byť tiež použité na predbežné stanovenie doby práce s náradím.

VAROVANIE: Vibrácie a hlučnosť pri aktuálnom použití elektrického náradia sa od deklarovaných môžu líšiť v závislosti od spôsobu, akým je náradie používané, a hlavne od typu spracovávaného obrobku podľa nasledujúcich príkladov a d’alších spôsobov, akými je náradie používané: Ako sa náradie používa a aké materiály sa budú rezať alebo vřtať. Náradie musí byť v dobrom stave a musí byť

S náradím sa musí používať správne príslušenstvo, a toto príslušenstvo musí byť ostré a v dobrom stave. Pevnosť uchopenia rukovátí a či je použité akékol'vek príslušenstvo znižujúce úroveň vibrácií a hluku. Toto náradie môže byť použité iba na určené účely a podľa týchto pokynov.

Ak sa toto náradie nepoužíva zodpovedajúcim spôsobom, môže spôsobit' syndróm choroby spôsobenej pôsobením vibrácií na ruky a paže obsluhy.

VAROVANIE: Ak chcete byť presní, odhad času pôsobenia vibrácií v aktuálnych podmienkach pri použití tohto náradia by mal brať do úvahy taktiež všetky časti pracovného cyklu, ako sú časy, kedy je náradie vypnuté a kedy je v chode vo vol’nobežných otáčkach, ale v skutočnosti nevykonáva žiadnu prácu. Čas pôsobenia vibrácií tak môže byť v rámci celkového pracovného času značne skrátený. Pomáha minimalizovať riziko pôsobenia vibrácií a hluku.

Ak bude náradie používané pravidelne, potom investujte do príslušenstva znižujúceho úroveň vibrácií a hluku.

Vypracujte si svoj plán práce, aby ste pôsobenie vysokých vibrácií tohto náradia rozdelili do niekol'kých dní.

4. POUŽÍVANIE PODL'A URČENIA

• Táto mini reťazová píla je určená na pílenie dreva a konárov len do priemeru zodpovedajúceho dĺžke vodiacej lišty reťazovej píly.
• Táto mini reťazová píla sa musí používať na úrovni zeme alebo z vhodnej plošiny, ktorá je úplne stabilná a bezpečná.
• Táto mini retázová píla je určená len na použitie vonku.
• Táto mini reťazová píla nie je určená na žiadny iný účel.
• Na túto mini reťazovú pílu môžete montovať len originálne náhradné súčiastky alebo tie, ktoré schválil výrobca (napr. ochranné kryty reťaze alebo pílové reťaze) a tiež schválené kombinácie ochranného krytu reťaze a pílovej reťaze, ako je to uvedené v príručke.
• Používatel' je zodpovedný za každú nehodu vyplývajúcu z nesprávneho používania alebo neoprávnenej úpravy tejto mini reťazovej píly

5. MONTÁŽ

VÝSTRAHA! Neinštalujte akumulátor pred kompletným zostavením. Pri manipulácii s pílovou reťazou majte vždy natiahnuté pracovné rukavice.

MONTÁŽ ČEPELE A PÍLOVEJ REŤAZE

1. Všetky súčiastky starostlivo rozbal'te. Zložte kryt reťaze otáčaním gombíka napínanie reťaze proti smeru hodinových ručičiek. (Pozri Obr. A1)

2. Ret'azovú pílu položte na pevnú a rovnú plochu.

3. Používajte iba originálne retáze Worx, alebo retáze odporučené pre vodiace lišty.

4. Pílovú retaz založte do obežnej drážky čepele. Porovnaním s vyznačenou ikonou retaze na vodiacej lište, alebo podľa symbolu smeru chodu retaze vyznačeného na tele píly sa uistite, či je retaz natiahnutá v správnom smere otáčania. Zabezpečte, aby vačka napínania retaze ukazovala smerom von. (pozri obr. A2)

5. Namontujte reťaz na hnacie ozubené koleso tak, aby sa skrutka upevňovacej tyče a dve zarážky na umiestnenie tyče na tyčovej tyči zapadli do drážky otvoru na vodiacej tyči. (Pozri obr. B1, B2)

6. Skontrolujte, či sú diely správne namontované. Skontrolujte, či sú hnacie články reťaze riadne usadené na hnacom ozubenom kolese (Pozri obr. C1), zabráňte stuhnutiu článkov reťaze, který je zobrazený na obr. C2. Ak dôjde k stuhnutiu článkov reťaze, zdvihnite reťaz na vodiacej lište a uvoľníte články reťaze.

POZNÁMKA: Ret'az sa musí otáčat' vol'ne a nesmú na nej byt' žiadne stuhnuté články.

1. Nasad'te kryt puzdra. Reťaz je správne napnutá vtedy, keď sa dá v stredę vodiacej lišty približne nadvihnút do polovice hlbky hnacieho článku od vodiacej lišty v strede. Reťaz sa musí dat zdvihnút jednou rukou proti hmotnosti píly. Potom utiahnite kryt puzdra otáčaním gombíka krytu puzdra v smere hodinových ručičiek, kým nebude utiahnutý. (Pozrite si obr. D)

POZNÁMKA: Retaz je správne naputá, keď sa dá zdvihnút z vodiacej lišty a hnací článok je v kol’ajničke vodiacej lišty. (Pozrite si obr. E)

POZNÁMKA: Ret'az sa pri rezaní natiahne a stratí správne napätie. Ked' sa ret'az uvol'ní, úplne odskrutkujte gombík krytu puzdra alebo otočte gombík o tri celé otáčky proti smeru hodinových ručičiek, potom gombík krytu puzdra znova utiahnite, aby ste správne obnovili napnutie ret'aze opakovaním krokov 1-7 uvedených vyššie.

POZNÁMKA: Nové pílové retaze sa môžu rozťahovat. Pri prvnom použití vykonávajte často kontrolu napnutia retaze a ak dôjde k uvoľneniu retaze na vodiacej lište, preved'te jej napnutie.

MAZANIE (pozrite si obr. F1, F2) Dôležité: Prerezávacia píla nie je naplnená olejom. Pred použitím je potrebné naliat' do nádržky olej. Prerezávaciu pílu nikdy nepoužívajte bez retázového oleja alebo s prázdnou olejovou nádržkou, pretože to spôsobí rozsiahle poškodenie výrobku.

Plnenie olejovej nádrže (pozrite si obr. F1) VAROVANIE: Pred naplnením olejovej nádržky vyberte batériový blok.

DÔLEŽITÉ: Aby ste umožnili odvzdušnenie olejovej nádržky, sú k dispozícii malé odvzdušňovacie kanály medzi uzáverom plniaceho otvoru oleja a sitkom, aby sa zabránilo úniku a zabezpečte, aby bol stroj ponechaný vo vodorovnej polohe, keď sa nepoužíva. Je dôležité používať mazadlo (Nie je poskytnuté) na tyče a retáze, ktorého zloženie umožňuje použitie v širokom rozsahu teplôt bez potreby riedenia. Tento olej môžete dostat’ na mieste, kde ste zakúpili pílu alebo v miestnom obchode s týmito výrobkami. Nepoužívajte znečistené, použité alebo inak kontaminované oleje. Mohlo by dôjst’ k poškodeniu tyče alebo retáze. Pri použití neschváleného oleja prepadá záruka produktu. Neprehltnite. V prípade požitia vyhl’adajte lekársku pomoc. Uchovávajte mimo dosahu detí. Skladujte mimo dosahu tepla alebo otvoreného ohňa.

Kontrola automatického mazacieho systému VAROVANIE: Rezné hrany na retazi sú ostré. Používajte ochranné rukavice.

Držte reťazovú pílu smerom nadol. Po naplnení olejovej nádržky zdvihnite kryt reťaze do maximálnej polohy pre mazanie. (Pozrite obr. F2) Správne fungovanie automatického mazacieho systému skontrolujte tak, že prerezávaciu pílu necháte v chode a hrot vodiacej lišty namierite na kus kartónu alebo papiera na zemi. Ak sa na kartóne objaví zväčšujúca sa olejová škvrna, automatický mazací systém pracuje správne. Ak sa nevytvára žiadna olejová škvrna napriek tomu, že nádržka na olej je plná, obrátte sa na zástupcu zákazníckeho servisu spoločnosti Worx alebo zástupcu autorizovaného servisného strediska spoločnosti Worx.

Upozornenie: Retázou sa nedotýkajte zeme. Dbajte na správnu vzdialenost 40 cm.

6. PREVÁDZKA

1. PRED POUŽITÍM VÁŠHO AKUMULÁTOROVÉHO NÁRADIA

⚠️ VÝSTRAHA! Nabíjačka a batéria boli navrhnuté tak, aby mohli byť používané spoločne, a preto sa nepokúšajte používať žiadne iné zariadenia. Nikdy nevkladajte ani nedovoľte vniknutiu kovových predmetov medzi spojenia nabíjačky alebo batérie, pretože môže dôjst k vzniku elektrickej poruchy alebo nebezpečenstva. POZNÁMKA: Batéria NIE JE NABITÁ a pred použitím je potrebné ju úplne nabiť. Nabíjačka sa dodáva s jednotkou lítiových batérií osadených v náradí. Nepoužívajte iný typ nabíjačky.

(1) NABITIE BATÉRIÍ (Pozri obr. G1, G2)

Stlačením tlačidla pre uvoľnenie akumulátorov vyberte z náradia akumulátory. Po nabití vložte akumulátory do príslušných konektorov. Stačí jednoducho stlačit’ a mierne pritlačit’ tak, aby ste počuli cvaknutie. Pohl’adom skontrolujte, či je akumulátor úplne zastrčený.

Držte zadnú rukovát' pravou rukou a kryt motora l'avou pre bezpečné používanie.

2. VYPÍNANIE A ZAPÍNANIE (Pozri obr. J)

Pozor: Pred použitím akumulátorového náradia skontrolujte typ akumulátora. Používajte iba typ akumulátora uvedený v časti, ktorá sa týka príslušenstva.

Pílu zapnite tak, že stlačíte odistovacie tlačidlo a potom úplne stlačte a podržte vypínač ON/OFF (Zapnút/Vypnút). Teraz sa môže uvol'nit' odistovacie tlačidlo.

Pílu vypnite tak, že uvoľníte vypínač ON/OFF (Zapnút/Vypnät).

3. PÍLENIE

DÔLEŽITÉ UPOZORNENIE: Počas pílenia pravidelne každých 10 minút kontrolujte napnutie retaze.

(1) Do retazovej pily vložte akumulátor.
(2) Skontrolujte, či rezaná časť kmeňa neleží na zemi. Tým zabránite kontaktu reťaze so zemou a vedenie rezu naprieč kmeň. Kontakt reťaze so zemou, ak je v chode, je nebezpečný a spôsobuje jeho otupenie.
(3) Až budete pripravený na prevedenie rezu, pravým palcom úplne stlačte zaistovacie tlačidlo a stlačte spúšť píly. Týmto spôsobom pílu spustíte. Pílu vypnete uvoľnením stlačenia spúšte. Skôr než začnete rezať, skontrolujte, či píla beží na plné otáčky.
(4) Na začiatku rezania položte pomaly otáčajúcu sa reťaz na rezané drevo. Rezané drevo by malo byť, pokial’ to bude možné, čo najbližšie k telu píly. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo klízaniu (bočný posun) píly.
(5) Pílu ved'te s miernym prítlakom a nevyvíjajte na ñu nadmernú silu, nechajte pílu rezat vlastným tempom. Motor by sa preťažil a mohlo by dôjst k jeho spáleniu. Nastavením správnych otáčok bude práca prevedená lepšie a bezpečnejšie.
(6) Pílu vyťahujte zo zárezu pri plných otáčkach. Pílu zastavíte uvoľnením spínača On/Off (zap./vyp.). Pred položením píly na zem skontrolujte, či sa reťaz úplne zastavila.
(7) Vyskúšajte si rezanie na kuse odpadových konárov na bezpečnom pracovnom mieste, kým nedosiahnete pohodlie pri práci, plynulý pohyb a stabilnú reznú rýchlost, plynulým pohybom a so stabilnou rýchlostou prevádzania rezu.

Bezpečnostné zariadenie zabraňujúce spätnému rázu píly.

Táto píla je vybavená reťazou s nízkym spätným rázom a tiež vodiacou lištou s redukciou spätného rázu. Obe tieto súčasti redukujú možný spätný ráz. K spätnému rázu však u tejto píly môže dôjst. Nasledujúce kroky pomôžu zníži riziko vzniku spätného nárazu.

• Na píle musia byť všetky bezpečnostné prvky na svojich miestach. Uistite sa, že správne fungujú.
• Nepreťažujte sa, ani nerežte nad výškou ramien.
  • Vždy udržujte pevný postoj a rovnováhu.
• Udržujte postoj mierne po l'avej strane píly. Tak vaše telo nebude v priamej línií s rezom píly.
• Ked' je retaz v pohybe, predná čast' vodiacej lišty sa nesmie ničoho dotýkat'.
• Nikdy sa nepokúšajte rezať dva kmene zároveň. Vždy režte iba jeden kmeň.
• Prednú časť vodiacej lišty nezabárajte ani nerobte boký rez (zabáranie do dreva prednou časťou vodiacej lišty).
  • Dávajte pozor na posúvanie dreva a d'alšie sily,

ktoré môžu retáz zovriet.

• Pri opätovnom vkladaní píly do predchádzajúceho rez bud'te mimoriadne opatrní.
• Používajte iba ret'az a vodiacu lištu s nízkym spätným rázom dodanú s touto ret'azovou pilou.
• Pílu nepoužívajte, keď je reťaz tupá alebo uvoľnená. Retáz udržujte ostrú a správne napnutú.

1. Pílu používajte iba vtedy, keď máte pevný postoj.
2. Pílu držte na pravej strane vášho tela (Pozri obr. K).
3. Pred kontaktom s drevom musí ret'az dosiahnut' plné otáčky.
4. Pred zahájením rezu použite kovový hrotový doraz na zaistenie polohy píly v drevenom materiáli.
5. Pri rezaní používajte hrotový doraz ako pákový bod. (Pozri obr. L)
6. Pri pílení materiálu zdola nahor zdvihnite ochranný kryt reťaze. (Pozri obr. M)
7. Nepoužívajte retazovú pílu s úplne roztiahnutými rukami, nesnažte sa rezat tažko dosiahnutelné miesta alebo pri rezaní stát na rebríku. (Pozri obr. N)

Nikdy nepoužívajte túto pílu vo výške, ktorá presahuje vaše ramená.

Pílenie napnutého dreva (Pozri obr. O)

VÝSTRAHA: V takomto prípade platí zásada maximálnej opatrnosti. Dávajte pozor na spätné odpruženie dreva. Ked' je tlak dreva uvol'nený, konár sa môže vymrštit' naspát' a uderit' tak obsluhu píly a spôsobit' vážne zranenie alebo aj smrt'.

Ak sa nachádza drevo na oboch stranách, odrežte z kmeňa najprv zhora (Y) jednu tretinu priemeru (horná strana tesárskej kozy) a potom na tom istom mieste prerežte kmeň zdola (Z), aby ste sa vyhli rozštiepeniu a zablokovaniu píly. Vyhýbajte sa pritom kontaktu píly so zemou. Ak sa nachádza drevo len na jednej strane, odrežte z kmeňa najprv zhora (Y) (spodná strana tesárskej kozy) jednu tretinu priemeru smerom hore a potom na tom istom mieste prerežte kmeň zhora (Z), aby ste sa vyhli rozštiepeniu a zablokovaniu píly.

7. ÚDRŽBA PÍLY

Dodržujte pokyny na údržbu uvedené v tomto návode. Správne čistenie a údržba retaze píly a vodiacej lišty, a tiež celej píly, môžu znížit šance na vznik spätného rázu. Týmto spôsobom predížite prevádzkovú životnosť vašej píly.

POZNÁMKA: Dokonca aj pri použití píly so správne nabrúsenou reťazou sa môže po každom nabrúsení zvýšit’ riziko spätného rázu.

ÚDRŽBA A SKLADOVANIE REŤAZOVEJ PÍLY

1. V nasledujúcich prípadoch vyberte z píly batériu:

2. Ak sa píla nepoužíva.

3. Pred presunom z jedného miesta na druhé
   • Pred vykonávaním údržby.

4. Pred výmenou príslušenstva alebo doplnkov, ako sú retáz píly a vodiaca lišta.

5. Pred každým a po každom použití skontrolujte na píle. Pílu dôkladne skontrolujte, či nedošlo k poškodeniu ochranného krytu alebo iného dielu. Skontrolujte, či nedošlo k akémukol'vek poškodeniu, ktoré by mohlo ovplyvnit bezpečnosť obsluhy alebo prevádzku píly. Skontrolujte, či nedošlo k vychýleniu alebo rozpojeniu pohyblivých častí píly. Skontrolujte, či nedošlo k zlomeniu alebo poškodeniu niektorých dielov. Retázovú pílu nepoužívajte, ak má poškodenie vplyv na bezpečnosť alebo prevádzku. Poškodenie nechajte opravit' v autorizovanom servisnom stredisku. Miesta autorizovaných servisných stredísk nájdete na internetovej stránke www.worx.com.

6. Vykonávajte dôkladnú údržbu ret'azovej píly.

7. Nikdy pílu nevystavujte na daždi.

8. Dbajte na to, aby bola reťaz píly stále ostrá, čistá a namazaná, čím bude zaručená lepšia a bezpečnejšia prevádzka.
9. Pri brúsení reťaze píly dodržujte kroky popísané v tomto návode.
10. Rukoväte udržiavajte suché, čisté, neznečistené olejom či mazivami.

11. Dbajte na to, aby boli všetky skrutky a matice riadne utiahnuté.

12. Pri vykonávaní servisu vždy používajte iba originálne náhradné diely.

13. Ak pílu nepoužívate, vždy ju uskladňujte.

- Na vysokom alebo uzamykatel'nom mieste, mimo dosahu detí.

• Na suchom mieste.

• S nasadenou lištou a krytom retaze

Údržba vodiacej lišty

Pre maximálnu životnosť vodiacej lišty je odporučená nasledujúca údržba.

Nosné kol'ajnice vodiacej lišty, ktoré nesú reťaz, by mali byť vyčistené pred uskladnením píly alebo ak sú reťaz alebo vodiace lišty zanesené nečistotou.

Koľajnice by sa mali vyčistiť po každom zosadení retaze.

Po uplynutí každých 5 hodín prevádzky vodiacu lištu pretočte tak, aby jej horná strana bola d'alej spodná a naopak.

Situácie, ktoré vyžadujú údržbu retáze a vodiacej lišty:

1. Odstráňte kryt na ret'az a potom vodiacu lištu a ret'az. (pozri kapitola ZOSTAVENIE)

2. Z kol'ajníc vodiacej lišty odstráňte nečistoty pomocou drôtenej kefy, skrutkovača alebo podobného vhodného náradia. (Pozri obr. P)

3. Skontrolujte, či ste dôkladne očistili miesta s nánosmi maziva.

Podmienky, ktoré vyžadujú vykonanie údržby reťaz a vodiacej lišty:

- Rezy na jednej strane alebo pod uhlom.

- Píla bola pri reze tlačená silou.

- Nedostatočný prívod oleja do lišty a retaze. Po každom nabrúsení retaze skontrolujte stav vodiacej lišty. Opotrebovaná lišta spôsobuje poškodenie retaze a rezanie tak bude obtiažne. Po každom použití pílu odpojte od zdroja napájania, z vodiacej lišty a z otvoru retazového kolesa odstráňte všetky nánosy pilín.

Vymeňte vodiacu lištu, ak je drážka opotrebovaná, vodiaca lišta je ohnutá alebo prasknutá, alebo ak sa vyskytne nadmerné zahrievanie alebo štiepenie kol'ajníc. Ak je nutná výmena, používajte iba vodiace lišty špecifikované pre vašu pílu v zozname náhradných dielov alebo na štítku vašej reťazovej píly.

Výmena pílovej retaze/výmena a obrátenie čepele

Vymeňte reťaz píly, ak sú zuby reťaze príliš opotrebované alebo ak dôjde k prasknutiu reťaze. Používajte iba remeň, ktorý je uvedený v tomto návode.

Pri výmene reťaze píly vždy použite nové hnacie reťazové koleso. Tak bude zaistený správny pohon reťaze píly. Pred brúsením reťaze skontrolujte vodiacu lištu. Opotrebovaná alebo poškodená vodiaca lišta je veľmi nebezpečná. Opotrebovaná alebo poškodená vodiaca lišta spôsobí poškodenie reťaze píly a rezanie bude omnoho náročnejšie.

Ostrenie pílovej retaze

VÝSTRAHA:

Pred vykonávaním servisu vyberte z píly batériu. Mohlo by dôjst'k úrazu elektrickým prúdom alebo pri kontakte s pohybujúcou sa retázou k tǎžkému či smrtelnému zraneniu. Rezné hroty na retázi sú ostré. Pri manipulácii s retázou používajte ochranné rukavice.

Vyberte priemer 3 mm okrúhleho pilníka, aby vyhovoval rozstupu reťaze. Pilník je držaný v správnom uhle pilovania 30° k vodiacej lište. Dbajte na to, aby bola reťaz píly stále ostrá. Vaša píla bude rezat’ rýchlejšie a bezpečnejšie. Tupá reťaz píly bude spôsobovať zbytočne vel’ké opotrebovanie hnacieho reťazového kolesa,

vodiacej lišty, reťaze píly a motora. Ak musíte reťaz píly tlačit’ do dreva silou a ak vzniká pri rezaní iba prach s niekolýkých veľkými trieskami, reťaz píly je tupá.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

PRE AKUMULÁTOROVÉ NÁRADIE

Rozsah okolitých teplôt pre použitie a skladovanie náradia a akumulátora je 0 °C- 45 °C.

Odstráňte použitý batériový balík zo spotrebiča a zneškodnite ho v najbližšom alebo najvhodnejšom vyhradenom zariadení na recykláciu. Ak máte pochybnosti, obrátte sa na miestny úrad pre ochranu životného prostredia. Nesprávne zneškodňovanie batérií môže spôsobit kontamináciu vodného cyklu, čo môže ohroziť ekosystém. Nezneškodňujte odpadné batérie ako nesortovaný komunálny odpad.

8. ODSTRAŇOVANIE PROBLÉMOV

V prípade, že Vaše ručné elektrické náradie nefunguje bezchybne, v nasledujúcej tabul'ke máte zobrazené symptómy jednotlivých porúch, ich možné príčiny a opatrenia na ich odstránenie. Ak nebudete vediet identifikovať problém a odstránit’ vzniknutú poruchu, obrátte sa na svoju autorizovanú servisnú opravovňu.

DÔLEŽITÉ UPOZORNENIE: Predtým, ako začnete hl'adať poruchu, ručné elektrické Nadie vypnite a vyberte z neho akumulátor.

Symptóm Možné príčiny	Možné riešenie
Ret'azová píla nefunguje	Vybitá batéria Nabite batériu
Ret'azová píla pracuje prerušovane	PrehriatiePriliš vysoký prítlak pri rezaní.Uvol'nený spoj.Uvol'nený niektorý interný kontakt.Porucha vypínača.	Pílu položte na chladné, vetrané miesto, aby mohla vychladnút.Pri rezaní na pílu priliš netlačte.Vyhl'adajte autorizovanú servisnu opravovnu.
Ret'az/vodiaca lišta sú horúce	Napnutie ret'aze je priliš veľké.Ret'az je tupá.	Nastavit' napnutie ret'aze.Nabrúsít ret'az, alebo ju nahradit novou.
Pílová ret'az beží trhavo, vibruje, alebo nepíli správne	Napnutie ret'aze je priliš slabé.Ret'az je tupá.Ret'az je opotrebovaná.Zuby pílovej ret'aze majú ne-správny smer.	Nastavit' napnutie ret'aze.Nabrúsít ret'az, alebo ju nahradit novou.Ret'az vymenit.Pílovú ret'az premontovať tak, aby mali zuby korektný smer.

9. VYHLÁSENIE O ZHODE

My,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

V mene spoločnosti Positec vyhlasujeme, že produkt

Typ WG327E; WG327E.X (3 - označenie stroja predstavujúce akumulátorovú odvetvovaciu pílu) Funkcia rezanie dreva

Sériové číslo Nachádza sa na označovacom štítku

Zodpovedá nasledujúcim smerniciam:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC v novelizácii

2005/88/EC & (EU)2024/1208

Poverený úradný orgán

Názov: SGS Fimko Ltd

Adresa: Takomotie 8, FI-00380 Helsinki, Finland

Číslo certifikátu: CERTIFICATE MD-376

2000/14/EC v novelizácii 2005/88/EC&

(EU)2024/1208:

- Meraný akustický výkon 97.17 dB(A)

- Deklarovaný zaručený akustický výkon 98 dB(A)

Splína posudzované normy:

EN 62841-1, EN ISO 12100, EN ISO 3744, EN IEC

55014-1, EN IEC 55014-2, EN IEC 63000

Osoba zodpovedajúca za technickú dokumentáciu, Meno Marcel Filz

Adresa Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A#o

C€

2025/05/02

Allen Ding

Zástupca vrchnej konštrukčnej kancelárie,

Testovanie & Certifikácia

Oprávnený vydat' vyhlásenie o zhode v mene výrobcu

Positec Technology (China) Co., Ltd

V mene spoločnosti Positec vyhlasujeme, že produkt

Popis Batériový

Typ WA3639

Funkcie Poskytnite energiu pre elektrické náradie, záhradné náradie a podobné produkty.

Sériové číslo Nachádza sa na označovacom štítku

Spíňa nasledujúce nariadenie a smernice:

(EU) 2023/1542, 2011/65/EU & (EU) 2015/863

Splňa posudzované normy,

EN 62133-2, EN IEC 63000

Osoba oprávnená za zostavenie technického súboru,

Názov Marcel Filz

Adresa Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2025/05/02

Allen Ding

Zástupca vrchnej konštrukčnej kancelárie,

Testovanie & Certifikácia

Oprávnený vydat' vyhlásenie o zhode v mene výrobcu

Positec Technology (China) Co., Ltd
