MultiSync ME651 - Monitor NEC - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma MultiSync ME651 NEC vo formáte PDF.
| Typ produktu | LCD farebný monitor |
| Značka | NEC |
| Model | MultiSync ME651 |
| Veľkosť obrazovky | 65 palcov (uhlopriečka) |
| Natívne rozlíšenie | 3840 x 2160 (4K UHD) |
| Hmotnosť (približne) | 30 kg (bez stojana) |
| Rozmery (Š x V x H) | 1468 x 854 x 73 mm (bez stojana) |
| Napájanie | AC 100–240 V, 50/60 Hz |
| Spotreba elektrickej energie (typ.) | 220 W |
| Video vstupy | HDMI (x2), DisplayPort, USB-C (voliteľný) |
| Dodatočné porty | LAN, Audio Out, USB (servis), Remote IN |
| Hlavné funkcie | OSD s viacerými oknami, nástenný držiak VESA, diaľkové ovládanie |
| Údržba a čistenie | Pred čistením odpojte; utrite suchou handričkou; vetracie otvory čistite aspoň raz mesačne |
| Bezpečnosť | Povinné upevnenie na stenu; neotvárajte kryt; používajte dodaný napájací kábel; opatrenia proti pádu |
| Náhradné diely | Kontaktujte autorizovaného predajcu pre opravy |
| Všeobecné informácie | Návod k dispozícii vo viacerých jazykoch; záruka za podmienok |
Často kladené otázky - MultiSync ME651 NEC
Otázky používateľov k MultiSync ME651 NEC
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Monitor vo formáte PDF zadarmo! Nájdite svoj návod MultiSync ME651 - NEC a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. MultiSync ME651 značky NEC.
NÁVOD NA OBSLUHU MultiSync ME651 NEC

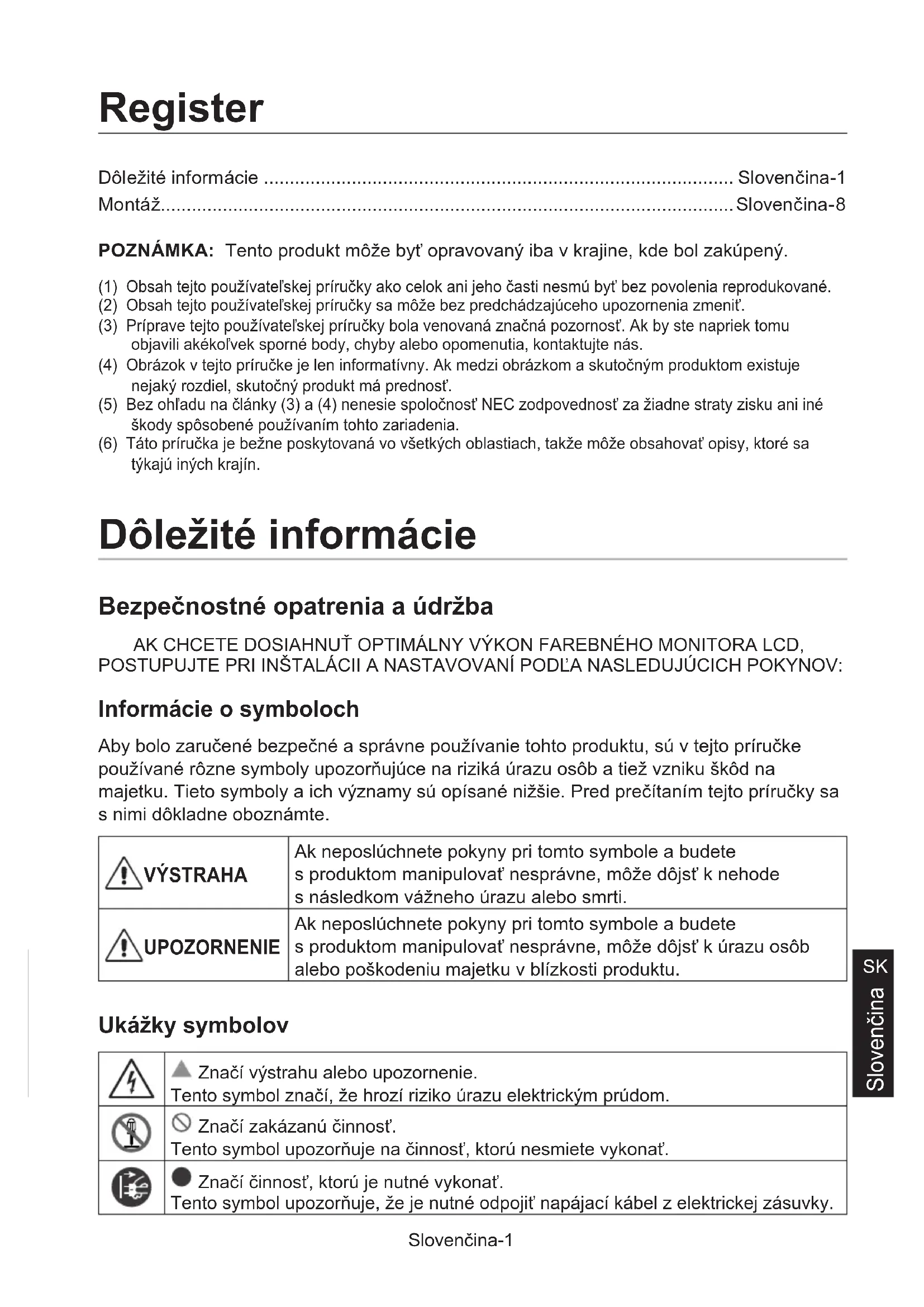

Príručka na nastavenie
Dôležité informácie ....Slovenčina-1
Montáž....Slovenčina-8
POZNÁMKA: Tento produkt môže byť opravovaný iba v krajine, kde bol zakúpený.
(1) Obsah tejto používatel'skej príručky ako celok ani jeho časti nesmú byt' bez povolenia reprodukované.
(2) Obsah tejto používatel'skej príručky sa môže bez predchádzajúceho upozornenia zmenit'.
(3) Príprave tejto používatel'skej príručky bola venovaná značná pozornosť. Ak by ste napriek tomu objavili akékol'vek sporné body, chyby alebo opomenutia, kontaktujte nás.
(4) Obrázok v tejto príručke je len informatívny. Ak medzi obrázkom a skutočným produktom existuje nejaký rozdiel, skutočný produkt má prednosť.
(5) Bez ohľadu na články (3) a (4) nenesie spoločnosť NEC zodpovednosť za žiadne straty zisku ani iné škody spôsobené používaním tohto zariadenia.
(6) Táto príručka je bežne poskytovaná vo všetkých oblastiach, także môže obsahovat' opisy, ktoré sa týkajú iných krajín.
Dôležité informácie
Informácie o symboloch
Aby bolo zaručené bezpečné a správne používanie tohto produktu, sú v tejto príručke používané rôzne symboly upozorňujúce na riziká úrazu osôb a tiež vzniku škôd na majetku. Tieto symboly a ich významy sú opísané nižšie. Pred prečítaním tejto príručky sa s nimi dôkladne oboznámte.
 VÝSTRAHA | Ak neposlúchnete pokyny pri tomto symbole a budete s produktom manipulovat' nesprávne, môže dôjst' k nehode s následkom vážneho úrazu alebo smrti. |
 UPOZORNENIE | Ak neposlúchnete pokyny pri tomto symbole a budete s produktom manipulovat' nesprávne, môže dôjst' k úrazu osôb alebo poškodeniu majetku v blízkosti produktu. |
Ukážky symbolov
Značí výstrahu alebo upozornenie.
Značí zakázanú činnosť.
Tento symbol upozorňuje na činnosť, ktorú nesmiete vykonať.
Značí činnosť, ktorú je nutné vykonať.
| ⚠ VÝSTRAHA | ||
| 1 |  ODPOJTE NAPÁJACÍ KÁBEL | Ak produkt zlyhá, odpojte napájací kábel.Pokiaľ bude z produktu vychádzať dym, neobvyklý zápach alebo zvuky alebo ak produkt spadne na zem alebo sa rozbije jeho skrinka, vypnite napájanie produktu a potom vytiahnite napájací kábel z elektrickej zásuvky. Ak tak nespravíte, môže dôjst’ k požiaru alebo úrazu elektrickým prúdom alebo dokonca poškodeniu zraku. Požiadajte predajcu o opravu.Produkt nikdy neopravujte svojpomocne. Je to nebezpečné. |
| 2 |    | Skrinku produktu neotvárajte ani neodnímajte.Produkt nedemontujte.V produkte sú súčasti, ktoré sú pod vysokým napätím. Pri otváraní alebo odstraňovaní krytov produktu či pri úprave produktu sa môžete vystaviť nebezpečenstvu úrazu elektrickým prúdom, požiaru a d’alším rizikám.Ponechajte vykonanie servisu kvalifikovaným servisným pracovníkom. |
| 3 |  | Ak zaznamenáte poškodenie štruktúry, produkt prestaňte používať.Ak si všimnete akékol’vek konštrukčné poškodenie, napríklad praskliny alebo uvol’nené diely, obráťte sa na kvalifikovaných servisných pracovníkov. Pokiaľ sa bude produkt v takomto stave používať, môže spadnút’ alebo spôsobit’ úraz osôb. |
| 4 |  | S napájacím káblom zaobchádzajte opatrne. V prípade poškodeného kábla hrozí riziko požiaru alebo úrazu elektrickým prúdom.Na kábel neklad’te žiadne t’ažké predmety.Produkt nepokladajte na kábel.Kábel ničím nezakrývajte.Dajte pozor, aby sa kábel nepoškrabal, a neupravujte ho.Kábel neohýbajte, nekrúťte ani zaň net’ahajte nadmernou silou.Kábel chráňte pred vysokými teplotami.Ak sa kábel poškodí (napríklad dôjde k odhaleniu alebo poškodeniu vodičov), požiadajte predajcu o nový. |
| 5 |  | Počas búrok sa nedotýkajte napájacej zástrčky. Mohlo by dôjst’ k úrazu elektrickým prúdom. |
| 6 |  | Použite napájací kábel dodaný s týmto produktom v súlade s tabuľkou napájacích káblov.Ak nebol s týmto produktom dodaný napájací kábel, kontaktujte spoločnosť NEC. Vo všetkých ostatných prípadoch použite napájací kábel s typom zástrčky, ktorý sa zhoduje so zásuvkou v lokalite, kde sa produkt nachádza. Kompatibilný napájací kábel zodpovedá napätiu striedavého prúdu zásuvky a bol schválený podľa bezpečnostných noriem v krajine nákupu a je s nimi v súlade. |
| 7 |  | Montáž by mal vykonávať školený technik.Pri nedodržaní štandardného postupu montáže môže dôjst’k poškodeniu produktu alebo poraneniu používateľa alebo pracovníka vykonávajúceho montáž. |
| 8 | [KSGZ] | Produkt nainštalujte v súlade s nasledujúcimi informáciami.Tento produkt sa nedá používať ani namontovať bez podstavca na stôl a d’alšieho podporného montážneho príslušenstva.ME651: Po montáži podstavca na stôl tento produktNEPOKLADAJTE na podlahu. Produkt pokladajte iba na stôl alebo spoločne s montážnou konštrukciou.Pri preprave, premiestňovaní alebo montáži produktu odporúčame, aby s ním manipuloval primeraný počet osôb, inak by mohlo dôjst’ k úrazu osôb alebo poškodeniu produktu.Na manipuláciu s modelom ME431/ME501/ME551 sa odporúčajú aspoň dve osoby. Na manipuláciu s modelom ME651 zase aspoň štyri.Podrobné informácie o montáži a demontáži nájdete v pokynoch dodaných s voliteľným montážnym príslušenstvom.Nezakrývajte vetracie otvory na produkte. Nesprávna inštalácia produktu môže viest’ k jeho poškodeniu a tiež k úrazu elektrickým prúdom alebo požiaru.Produkt nepoužívajte na nižšie uvedených miestach:v zle vetraných priestoroch,v blízkosti radiátora alebo iných zdrojov tepla ani na priamom slnečnom svetle,na miestach s neustálymi vibráciami,na miestach s nadmernou vlhkost’ou, prašnosťou alebo mastnotou,vonku,na miestach s vysokou teplotou a v prostredí, kde sa rýchlo mení vlhkost’ a môže dochádzat’ ku kondenzácii,Stena či strop musia byť schopné uniest’ produkt aj montážne príslušenstvo.Produkt neupevňujte hore nohami. |
 | ||
| 9 | Zaved'te opatrenia, ktoré zabránia prevráteniu a pádu produktu pri zemetrasení a iných otrasoch.Aby ste predišli zraneniu osôb alebo poškodeniu produktu v dôsledku zemetrasenia či iných otrasov, nainštalujte ho do stabilnej pozície a vykonajte opatrenia, ktoré zabránia pádu.Opatrenia zabraňujúce pádu a prevráteniu sú určené na zníženie rizika zranenia, ale nemusia zaručit' účinnosť v prípade niektorých zemetrasení.Produkt sa môže prevrátit’ a spôsobit’ zranenie osôb.Ak budete produkt používat’ s voliteľným podstavcom na stôl, pripevnite ho na stenu pomocou povrazu alebo reťaze, ktoré unesú hmotnosť produktu, aby nedošlo k jeho pádu. Pripevnite povraz alebo reťaz k produktu pomocou svoriek a skrutiek dodávaných s produktom alebo podstavcom na stôl.V závislosti od modelu využíva podstavec na stôl štruktúru, ktorá má zabrániť prevráteniu.Prečítajte si príručku k podstavcu na stôl.Pred prenášaním produktu odpojte kábel alebo reťaz zo steny, aby nedošlo k zraneniu osôb alebo poškodeniu produktu.Produkt môže spadnút’ a spôsobit’ zranenie osôb.Nepokúšajte sa produkt zavesit’ na montážny bezpečnostný kábel.Produkt montujte na také miesto na stene či strope, ktoré unesie jeho hmotnosť.Produkt upevnite k montážnemu príslušenstvu, ako je hák, skrutka s okom či montážne diely, a potom ho zaistite bezpečnostným káblom. Bezpečnostný kábel nesmie byť pevne utiahnutý.Pred montážou produktu skontrolujte, či je montážne príslušenstvo dostatočne silné na to, aby produkt s ohľadom na jeho hmotnosť a veľkosť unieslo. | |
| 9 |  | Ohrozenie stability.Produkt môže spadnúť a spôsobit’ vážne aj smrtel’né úrazy. Aby nedošlo k zraneniu, je nutné tento produkt bezpečne pripevnit’ na stenu či k podlahe podľa pokynov na montáž.Dodržaním nasledujúcich jednoduchých opatrení môžete zabrániť mnohým zraneniam, predovšetkým u detí:VŽDY používajte podstavce alebo spôsoby montáže, ktoré sú odporúčané výrobcom príslušného produktu.VŽDY používajte nábytok, ktorý produkt bezpečne unesie.VŽDY sa uistite, že produkt nepresahuje okraj nábytku, ktorý nesie jeho hmotnosť.VŽDY poučte deti o nebezpečenstve spojenom so šplhaním na nábytok, ak by chceli dosiahnuť na produkt alebo jeho ovládacie prvky.VŽDY veďte káble pripojené k produktu tak, aby o ne nemohol nikto zakopnút’, zatiahnuť za ne alebo sa o ne zachytit’.NIKDY produkt nemontujte na nestabilné miesto.NIKDY produkt nepokladajte na vysoký nábytok (skrine alebo knižnice), ak nie sú nábytok aj produkt ukotvené ku vhodnej opore.NIKDY produkt nepokladajte na látku ani iné materiály, ktoré by mohli byť medzi produktom a použitým nábytkom.NIKDY nepokladajte na hornú stranu produktu ani na nábytok, na ktorom je produkt umiestnený, žiadne predmety, ktoré by mohli prit’ahovať pozornosť detí, napríklad hračky alebo dial’kové ovládače.Rovnaké kritériá je potrebné vziat’ do úvahy, ak si existujúci produkt ponecháte alebo ho budete premiestňovať. |
| 10 |  | Tento produkt nepokladajte na šikmý alebo nestabilný vozík, stojan alebo stôl. Inak by mohlo dôjst’ k spadnutiu alebo prevráteniu, čo by mohlo spôsobit’ úraz osôb. |
| 11 |   | Do otvorov skrine nezasúvajte žiadne predmety. Mohlo by dôjst’ k úrazu elektrickým prúdom, požiaru alebo poškodeniu produktu. Uchovávajte nevhodné predmety mimo dosahu detí. |
| 12 |  | Dbajte na to, aby do skrine neprenikli tekutiny, a produkt nepoužívajte v blízkosti vodného zdroja.Okamžite produkt vypnite a odpojte od elektrickej zásuvky a potom sa obrátte na kvalifikovaného servisného pracovníka. Mohlo by dôjst’ k úrazu elektrickým prúdom alebo požiaru. |
| 13 |  | Pri čistení produktu nepoužívajte na odstránenie prachu spreje s horľavým plynom. Mohlo by dôjst’ k požiaru. |
| 14 |  | Dosku pre voliteľné doplnky riadne upevnite.Skontrolujte, či je doska pre voliteľné doplnky riadne zaistená pôvodnými skrutky, inak by mohlo dôjst’ k jej vypadnutiu z produktu. Pád dosky pre voliteľné doplnky vás môže ohroziť. |
 UPOZORNENIE | ||
| 1 |  | Manipulácia s napájacím káblom.S napájacím káblom zaobchádzajte opatrne. V prípade poškodeného kábla hrozí riziko požiaru alebo úrazu elektrickým prúdom.Pri pripájaní napájacieho kábla ku konektoru pre vstup napájania na produkte sa uistite, že je konektor úplne zasunutý a nie je uvolnený.Napájací kábel upevnite k produktu skrutkou a svorkou, aby nedošlo k uvolneniu. (Odporúčaný utahovací moment: 120 – 190 N•cm).Napájací kábel nepripájajte ani neodpájajte mokrými rukami.Pri pripájaní a odpájaní napájacieho kábla držte kábel za zástrčku.Pred čistením produktu odpojte z bezpečnostných dôvodov napájací kábel z elektrickej zásuvky. Pravidelne utierajte z napájacieho kábla prach pomocou mäkkej a suchej látky.Pred premiestnením produktu sa uistite, že je napájanie produktu vypnuté, potom vytiahnite napájací kábel z elektrickej zásuvky a skontrolujte, či sú všetky káble pripájajúce produkt k iným zariadeniam odpojené.Ak nebudete produkt dlhšie používať, vždy odpojte napájací kábel z elektrickej zásuvky.Toto zariadenie bolo skonštruované na používanie za podmienky použitia napájacieho kábla pripojeného k uzemneniu. Ak nie je napájací kábel pripojený k uzemneniu, môže spôsobit’ úraz elektrickým prúdom. Uistite sa, že napájací kábel je správne uzemnený. |
| 2 |  | Nezväzujte napájací kábel s káblom USB. Mohlo by sa vňom kumulovať teplo, čo by mohlo viest’ k požiaru. |
| 3 |  | Produkt nepripájajte k sieti LAN s vysokým napätím.Ak používate kábel LAN, nepripájajte periférne zariadenie pomocou káblov s vysokým napätím. Vysoké napätie na porte LAN môže spôsobit’ úraz elektrickým prúdom. |
| 4 |  | Na produkt ani na stôl, na ktorom je umiestnený, nestúpajte.Nepokladajte produkt na stôl s kolieskami, ktoré nemožno riadne zablokovat’. Produkt by mohol spadnút’, čo by mohlo viest’ k jeho poškodeniu alebo úrazu osôb. |
| 5 |  | Montáž, demontáž alebo úprava výšky voliteľného podstavca na stôl.Pri montáži podstavca na stôl zaobchádzajte s produktom opatrne, aby ste si neprivreli prsty.Montáž produktu v nevhodnej výške môže spôsobit’ privretie prstov. Produkt namontujte v správnej výške, aby nedošlo k zraneniu osôb ani k poškodeniu produktu. |
| ⚠ UPOZORNENIE | ||
| 6 |  | Na produkt netlačte ani naň nešplhajte. Produktu sa nechytajte ani sa naň nevešajte.Produkt by mohol spadnút, čo by mohlo viest' k jeho poškodeniu alebo úrazu osôb. |
| 7 |  | Nevystavujte povrch panela LCD nárazom, mohlo by dôjst' k vážnemu poškodeniu produktu alebo úrazu osôb. |

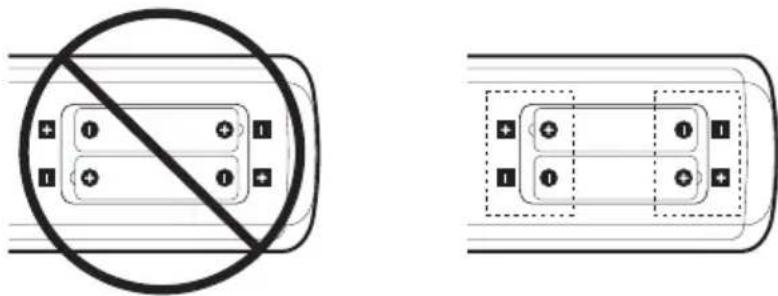

| 8 |  | Pri použití nevhodných batérií môže dôjst' k ich vytečeniu alebo explózii.Vložte batérie tak, aby značky (+) a (-) na batériách boli pri príslušných značkách (+) a (-) vo vnútri ovládača.Nepoužívajte súčasne batérie rôznych značiek.Nepoužívajte súčasne staré a nové batérie. Ich životnosť sa môže skrátiť, prípadne môžu vytiect'.Vybité batérie okamžite vyberte, aby nevytiekli do ovládača.Vytečenej kvapaliny z batérie sa nedotýkajte – mohlo by dôjst' k poraneniu pokožky.Likvidácia batérie vhodením do ohňa alebo horúcej rúry alebo mechanické drvenie alebo rezanie batérie môže viest' k jej explózii.Ponechanie batérie v prostredí s extrémne vysokou teplotou alebo jej vystavenie extrémne nízkemu tlaku vzduchu môže mat' za následok explóziu alebo únik horľavej kvapaliny alebo plynu.Pred likvidáciou batérie kontaktujte predajcu alebo miestne úrady. |
| 9 |  | Vhodné na účely zábavy v prostrediach s riadeným osvetlením, ktoré bráni vzniku rušivých odleskov na obrazovke. |
| 10 |  | Ak chladiaci ventilátor používate nepretržite, odporúčame ventilačné otvory aspoň raz mesačne utriet'. V opačnom prípade môže dôjst' k požiaru, úrazu elektrickým prúdom alebo poškodeniu produktu. |
| 11 |  | Na zabezpečenie spoľahlivého fungovania produktu očistite najmenej raz za rok ventilačné otvory na zadnej strane skrinky od prachu a nečistôt. V opačnom prípade môže dôjst' k požiaru, úrazu elektrickým prúdom alebo poškodeniu produktu. |
Záruka na výrobok sa nevztahuje na škody spôsobené nesprávnou inštaláciou. Pri nedodržaní týchto odporúčaní môže dôjst' k zrušeniu záruky.
⚠️ VÝSTRAHA: Pozri čast „VÝSTRAHA 7“, „VÝSTRAHA 8“ a „VÝSTRAHA 9“.

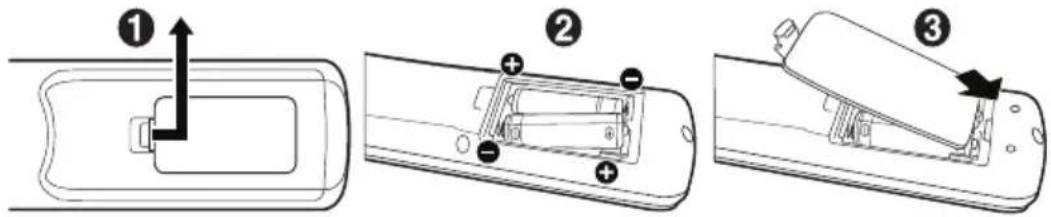

Vloženie a výmena batérií:
Spoločnosť NEC odporúča pri používaní batérií dodržiavať nasledujúci postup:
⚠ UPOZORNENIE: Pozri časť „UPOZORNENIE 8“.
POZNÁMKA: Ak nebudete dial'kový ovládač dlhší čas používať, batérie z neho vyberte.

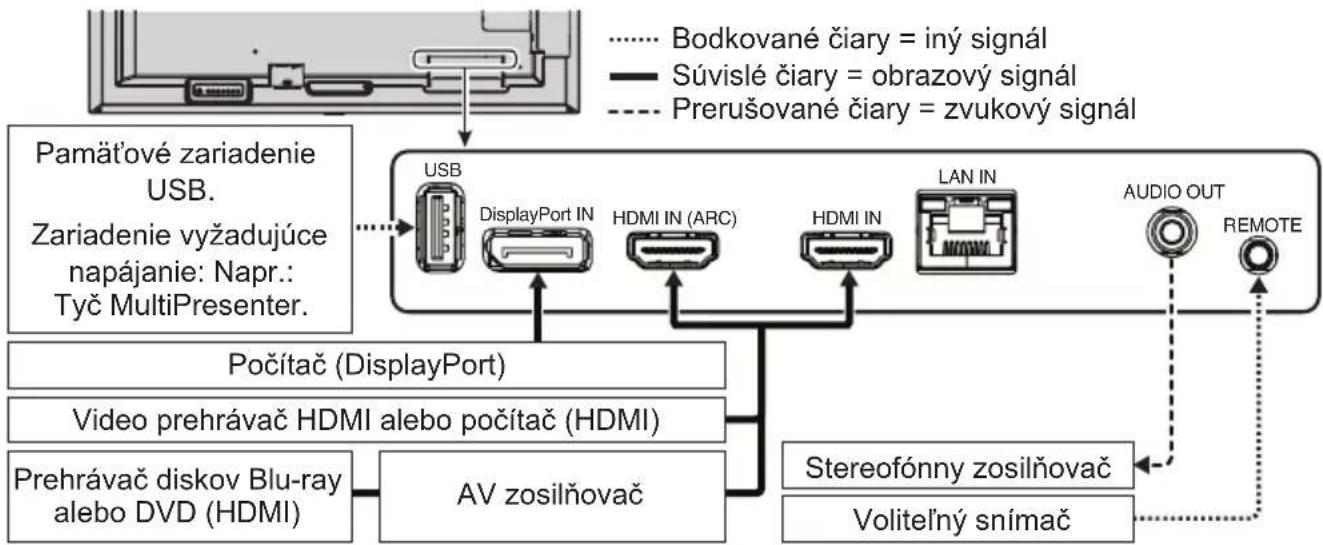

2. Pripojte externé zariadenia
- Pred pripojením externého zariadenia vypnite hlavný vypínač, aby nevzniklo riziko poškodenia externého zariadenia.
Pripojenie k televízoru\*1
- Systém distribúcie káblov musí byť uzemnený v súlade s normami ANSI/NFPA 70, respektíve s národnými elektrickými normami (NEC), najmä s ich čast'ou 820.93 – Uzemnenie vonkajšieho vodivého tienenia koaxiálneho kábla.
- Tienenie koaxiálneho kábla by malo byť vo vnútri budovy uzemnené.
*1: Zakúpený výrobok túto funkciu nemusí obsahovat'.

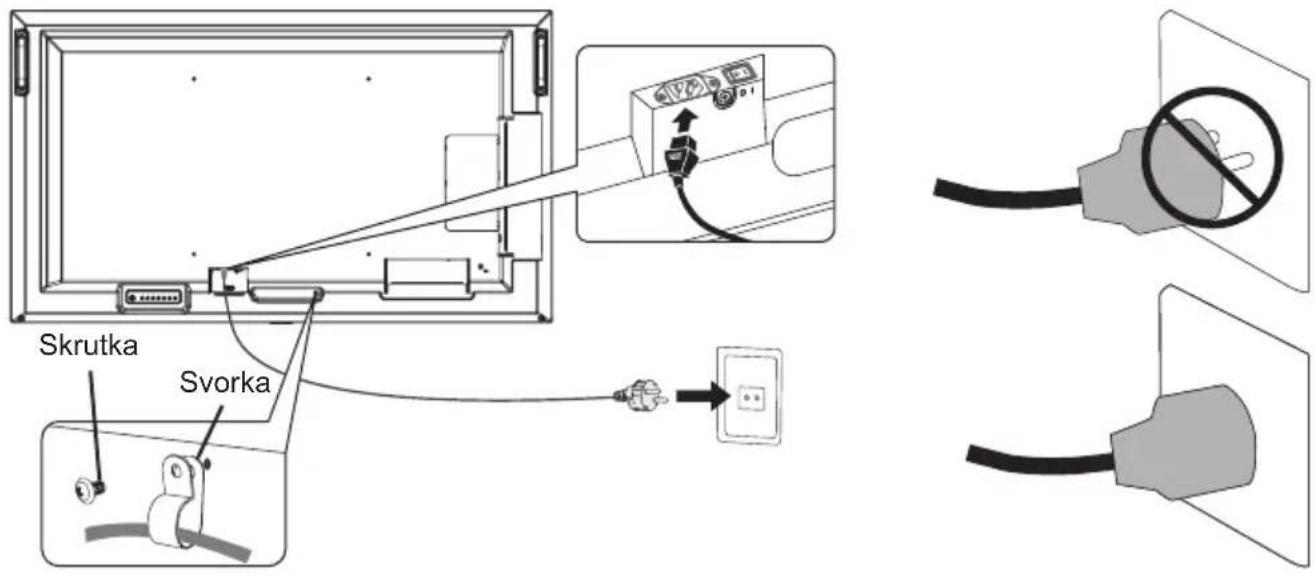

3. Pripojenie dodaného napájacieho kábla
⚠️ VÝSTRAHA: Pokyny na výber správneho napájacieho kábla nájdete v časti „Dôležité informácie“.
⚠ UPOZORNENIE: Pozri čast' „UPOZORNENIE 1“.
POZNÁMKA: • Monitor je nutné nainštalovať do blízkosti elektrickej zásuvky, ku ktorej máte jednoduchý prístup.
- Pre monitor je nutné zaistit' dostatočný elektrický príkon. Podrobnosti nájdete v technických údajoch v časti „Napájanie“ (pozri užívatel'skú príručku).
UPOZORNENIE: S týmto produktom používajte dodané špecifikované káble, aby nedochádzalo k rušeniu príjmu rozhlasového a televízneho signálu. V prípade rozhrania USB použite tienený signálny kábel s feritovým jadrom.
Čo sa týka rozhraní HDMI a DisplayPort, používajte iba tienené signálne káble.
Použitie iných káblov a adaptérov môže spôsobit' rušenie príjmu rozhlasového a televízneho signálu.
- Zapnutie napájania monitora a externého zariadenia
Najprv zapnite monitor.
⚠ UPOZORNENIE: Pozri čast „VÝSTRAHA 7“ a „VÝSTRAHA 9“.

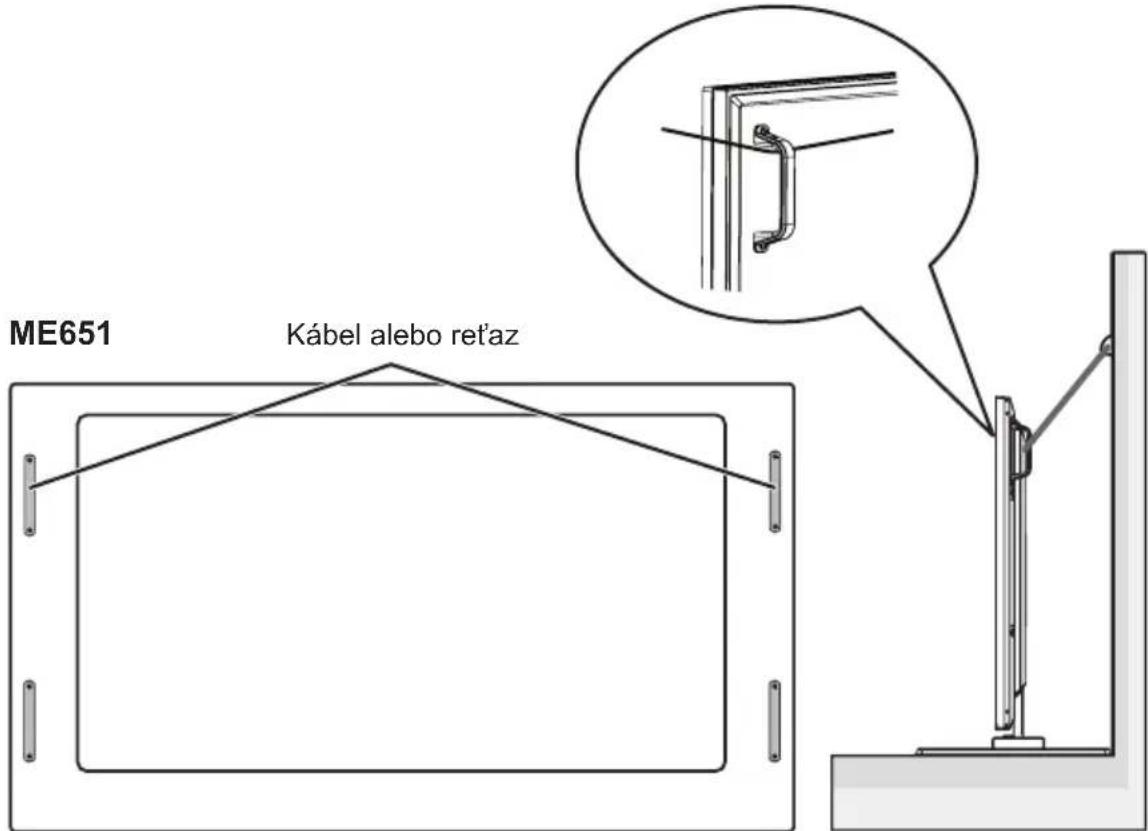

- Ako predchádzať prevráteniu zistíte v návode k podstavcu na stôl ST-401 a ST-43M.
Likvidácia použitého produktu: V Európskej únii
Legislatíva EÚ v rámci implementácie v jednotlivých členských štátoch vyžaduje, aby sa použité elektrické a elektronické produkty označené symbolom vl'avo zlikvidovali oddelene od bežného domového odpadu. To zahíňa monitory a elektrické príslušenstvo, ako sú signálové a napájacie káble. Pri likvidácii takýchto produktov postupujte podľa pokynov miestnych úradov a prípadne sa obrát'te na predajcu, u ktorého ste produkt zakúpili, alebo postupujte podľa platnej legislatívy či
uzatvorenej zmluvy. Toto označenie elektrických a elektronických produktov sa vzťahuje len na súčasné členské štáty Európskej únie.
Mimo Európskej únie
V súvislosti s likvidáciou použitých elektrických a elektronických produktov mimo Európskej únie sa obrát'te na miestne úrady, ktoré vám oznámia správny postup.
