| Toote tüüp | Värviline LCD monitor |
| Bränd | NEC |
| Mudel | MultiSync ME651 |
| Ekraani suurus | 65 tolli (diagonaal) |
| Alglahutus | 3840 x 2160 (4K UHD) |
| Kaal (ligikaudne) | 30 kg (ilma aluseta) |
| Mõõtmed (L x K x S) | 1468 x 854 x 73 mm (ilma aluseta) |
| Toide | AC 100–240 V, 50/60 Hz |
| Energiatarve (tüüpiline) | 220 W |
| Video sisendid | HDMI (x2), DisplayPort, USB-C (valikuline) |
| Täiendavad pordid | LAN, Audio Out, USB (teenindus), Remote IN |
| Peamised funktsioonid | Mitmeakna OSD, VESA seinakinnitus, kaugjuhtimispult |
| Hooldus ja puhastamine | Enne puhastamist ühendage toide lahti; pühkige kuiva lapiga; puhastage ventilatsiooniavasid vähemalt kord kuus |
| Ohutus | Seinakinnitus kohustuslik; ärge avage korpust; kasutage kaasasolevat toitejuhet; ettevaatusabinõud kukkumise vastu |
| Varuosad | Remondi korral pöörduge volitatud edasimüüja poole |
| Üldteave | Juhend saadaval mitmes keeles; garantii tingimustel |
Korduma kippuvad küsimused - MultiSync ME651 NEC
Kasutajate küsimused teemal MultiSync ME651 NEC
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Monitor PDF-formaadis tasuta! Leidke oma juhend MultiSync ME651 - NEC ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. MultiSync ME651 kaubamärgi NEC.

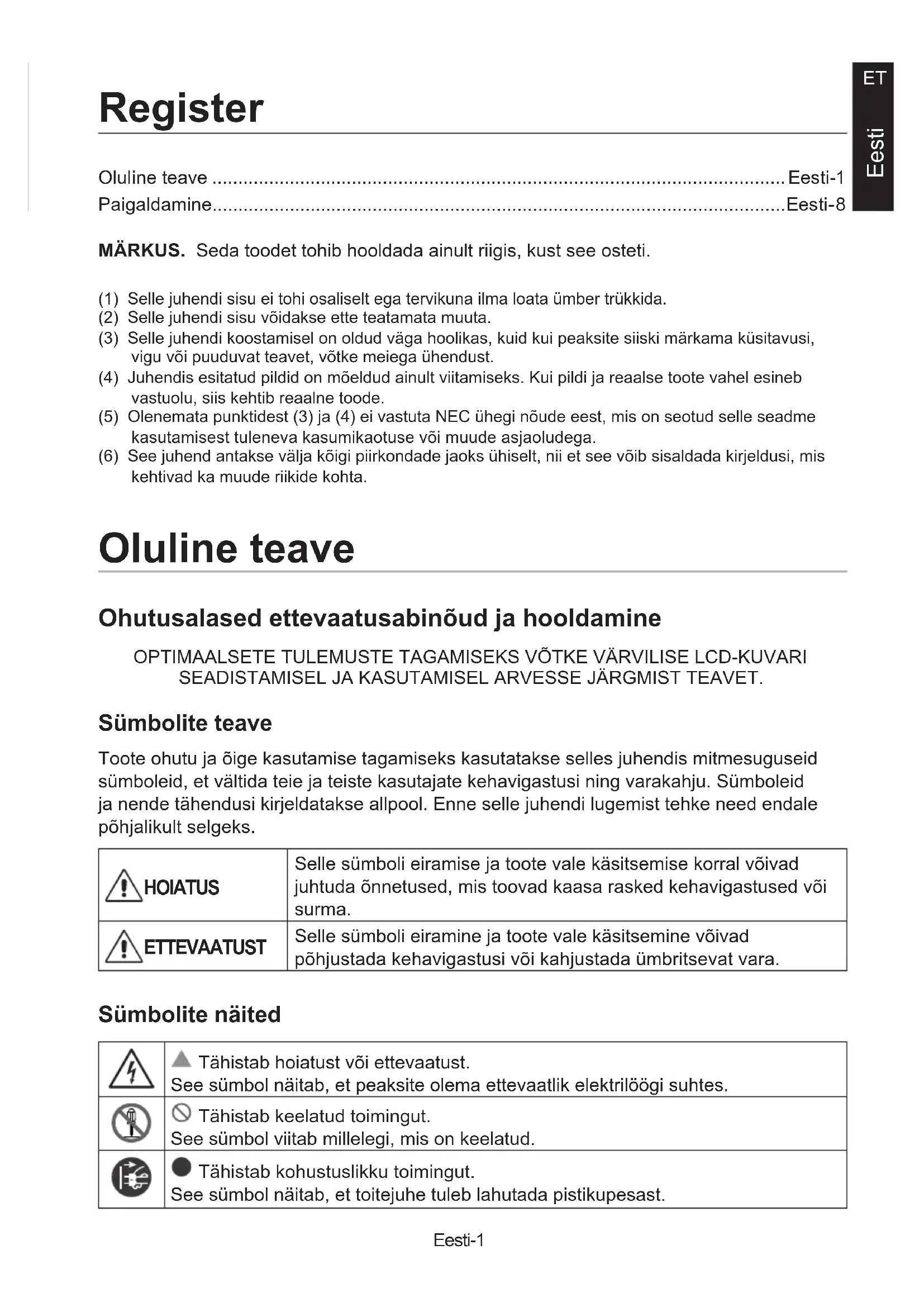

KASUTUSJUHEND MultiSync ME651 NEC
MÄRKUS. Seda toodet tohib hooldada ainult riigis, kust see osteti.
(1) Selle juhendi sisu ei tohi osaliselt ega tervikuna ilma loata ümber trükkida.
(2) Selle juhendi sisu võidakse ette teatamata muuta.
(3) Selle juhendi koostamisel on oldud väga hoolikas, kuid kui peaksite siiski märkama küsitavusi, vigu või puuduvat teavet, võtke meiega ühendust.
(4) Juhendis esitatud pildid on mõeldud ainult viitamiseks. Kui pildi ja reaalse toote vahel esineb vastuolu, siis kehtib reaalne toode.
(5) Olenemata punktidest (3) ja (4) ei vastuta NEC ühegi nõude eest, mis on seotud selle seadme kasutamisest tuleneva kasumikaotuse või muude asjaoludega.
(6) See juhend antakse välja kõigi piirkondade jaoks ühiselt, nii et see võib sisaldada kirjeldusi, mis kehtivad ka muude riikide kohta.
Oluline teave
Ohutusalased ettevaatusabinõud ja hooldamine
OPTIMAALSETE TULEMUSTE TAGAMISEKS VÖTKE VÄRVILISE LCD-KUVARI SEADISTAMISEL JA KASUTAMISEL ARVESSE JÄRGMIST TEAVET.
Sümbolite teave
Toote ohutu ja õige kasutamise tagamiseks kasutatakse selles juhendis mitmesuguseid sümboleid, et vältida teie ja teiste kasutajate kehavigastusi ning varakahju. Sümboleid ja nende tähendusi kirjeldatakse allpool. Enne selle juhendi lugemist tehke need endale põhjalikult selgeks.
 HOIATUS | Selle sümboli eiramise ja toote vale käsitsemise korral võivad juhtuda õnnetused, mis toovad kaasa rasked kehavigastused või surma. |
 ETTEVAATUST | Selle sümboli eiramine ja toote vale käsitsemine võivad põhjustada kehavigastusi või kahjustada ümbritsevat vara. |
Sümbolite näited
▲ Tähistab hoiatust või ettevaatust.
See sümbol näitab, et peaksite olema ettevaatlik elektrilöögi suhtes.
Tähistab keelatud toimingut.
See sümbol viitab millelegi, mis on keelatud.
Tähistab kohustuslikku toimingut.
See sümbol näitab, et toitejuhe tuleb lahutada pistikupesast.
| ⚠️ HOIATUS | ||
| 1 |  LAHUTAGE TOITEJUHE | Kui tootel ilmneb rike, lahutage toitejuhe.Kui toode peaks eritama suitsu, kummalisi lõhnu või helisid või kui toode on maha kukkunud või selle korpus on vigastatud, lülitage toote toide välja ja seejärel lahutage toitejuhe pistikupesast. Vastasel korral võib see põhjustada mitte ainult tulekahju või elektrilöögi, vaid ka nägemiskahjustusi. Remonditööde tegemiseks võtke ühendust oma edasimüüjaga.Ärge kunagi remontige toodet ise. See on ohtlik. |
| 2 |    | Ärge avage ega eemaldage toote korpust.Ärge võtke toodet koost lahti.Tootes on kõrgepinge all olevad alad. Toote katete avamine või eemaldamine ning toote muutmine võib põhjustada elektrilöögi-, tulekahju- või muu ohu.Kõigi hooldustööde tegemiseks pöörduge vastava kvalifikatsiooniga personali poole. |
| 3 |  | Ärge kasutage toodet, kui selle struktuur on kahjustatud.Kui märkate struktuurikahjustusi, nt pragusid või ebatavalist vankumist, pöörduge hoolduse asjus vastava kvalifikatsiooniga personali poole.Kui toodet sellises seisundis kasutatakse, võib toode maha kukkuda või põhjustada kehavigastusi. |
| 4 |  | Käsitsege toitejuhet ettevaatlikult. Juhtme kahjustamine võib põhjustada tulekahju või elektrilöögi.Ärge asetage juhtmele raskeid esemeid.Ärge asetage juhet toote alla.Ärge katke juhet vaiba või muu sellisega.Ärge kraapige ega muutke juhet.Ärge painutage, väänake ega tömmake juhet liigse jõuga.Ärge laske juhet kokku puutuda kuumusega.Kui juhe on saanud kahjustada (traatsüdamik on nähtaval, traadid on katki jne), paluge edasimüüjal see välja vahetada. |
| 5 |  | Ärge puudutage toitepistikut, kui kuulete müristamist. See võib põhjustada elektrilöögi. |
| 6 |  | Kasutage selle tootega kaasasolevat juhet vastavalt toitejuhtmete tabelile.Kui tootega pole juhet kaasas, pöörduge ettevõtte NEC poole. Köigil muudel juhtudel kasutage juhet pistikuga, mis sobib toote asukohas oleva pistikupesaga. Ühilduv juhe vastab pistikupesa vahelduvvoolu pingele ja see on kinnitatud osturiigi ohutusstandarditega ning vastab nendele. |
 HOIATUS | ||
| 7 | Õigeks paigaldamiseks on tungivalt soovitatav kasutada vastava kvalifikatsiooniga teeninduspersonali.Standardse paigaldusprotseduuri mittejärgimine võib kahjustada toodet või põhjustada kasutajale või paigaldajale kehavigastusi. | |
| 8 | Võtke toote paigaldamisel arvesse järgmist teavet.Seda toodet ei tohi kasutada ega paigaldada ilma lauapealse aluse või muu toetava kinnitustarvikuta.ME651. ÄRGE kasutage seda toodet põrandal koos lauapealse alusega. Kasutage seda toodet laua peal või koos toetava kinnitustarvikuga.Toote transportimisel, teisaldamisel või paigaldamisel kasutage nii mitut inimest, kui on vaja selleks, et toodet saaks tõsta ilma kehavigastusi põhjustamata või toodet kahjustamata.Soovitame mudelite ME431/ME501/ME551 puhul kasutada kaht või enamat inimest ja mudeli ME651 puhul nelja või enamat inimest.Üksikasjalikku teavet toote kinnitamise või eemaldamise kohta lugege valikuliste kinnitusvahenditega kaasas olevatest juhistest.Ärge katke tootel olevaid ventilatsiooniavasid. Toote vale paigaldamine võib kahjustada toodet või põhjustada elektrilöögi või tulekahju.Ärge paigaldage toodet järgmistesse kohtadesse:halvasti ventileeritud kohtadesse;radiaatori ja muude soojusallikate lähedusse või otsese päikesevalguse kätte;pideva vibratsiooniga piirkondadesse;niiskettesse, tolmustesse, aurustesse või õlistesse piirkondadesse;õue;kõrge temperatuuriga keskkondadesse, kus õhuniiskus muutub kiiresti ja tekkida võib kondensaat;lakke või seinale, mis pole toote ja kinnitustarvikute toetamiseks piisavalt tugev.Ärge kinnitage toodet tagurpidi. | |
| 9 | Vältige toote ümberminekut ja kukkumist maavärinate või muude lõökide tõttu.Et vältida kehavigastusi või toote kahjustamist maavärinate või muude lõökide põhjustatud ümberkukkumise tõttu, paigaldage toode stabiilsesse kohta ja võtke kukkumise vältimiseks vajalikud abinõud.Kukkumise ja ümbermineku vältimiseks rakendatavad abinõud on mõeldud vigastusohu vähendamiseks, kuid ei pruugi garanteerida kaitset kõigi maavärinate korral.Toode võib ümber minna ja põhjustada kehavigastusi.Kui kasutate toodet valikulise lauapealse alusega, kinnitage toode ümberkukkumise vältimiseks trossi või ketiga seina külge, mis kannatab toote raskust. Kinnitage tross või kett toote külge klambrite ja kruvidega, mis olid toote või lauapealse alusega kaasas.Olenevalt lauapealsest alusest on alus sellise struktuuriga, mis aitab vältida ümberminekut.Lugege lauapealse aluse juhendit.Enne toote teisaldamist eemaldage tross või kett seina küljest, et vältida kehavigastusi või toote kahjustamist.Toode võib kukkuda ja põhjustada kehavigastusi.Ärge proovige toodet riputada paigaldamiseks kasutatava ohutustrossiga.Paigaldage toode seinale või lakke kohta, mis on piisavalt tugev, et kanda toote raskust.Valmistage toode ette kinnitustarvikutega (nt konksu, rõngaspoldi või kinnitusosadega) ning siis kinnitage toode ohutustrossiga. Ohutustross ei tohi olla pingul.Enne paigaldamist veenduge, et kinnitustarvikud oleksid piisavalt tugevad, et kanda toote massi ja suurust.Stabiilsuse kadumise oht.Toode võib ümber kukkuda, põhjustades tõsiseid kehavigastusi või surma. Kehavigastuste vältimiseks tuleb toode kinnitada vastavalt paigaldusjuhistele kindlalt põrandale või seinale. | |
HOIATUS
 HOIATUS | ||
| 9 | Paljusid vigastusi (eriti lastega seotuid) saab vältida, kui järgida lihtsaid ettevaatusabinõusid.Kasutage ALATI aluseid või paigaldusmeetodeid, mida soovitab tootekomplekti tootja.Kasutage ALATI mööblit, mis toetab toodet kindlalt.Veenduge ALATI, et toode ei ulatuks üle toetava mööbli serva.Teavitage lapsi ALATI sellest, kui ohtlik on mööblil ronimine toote või selle kaugjuhtimispultide kättesaamiseks.Suunake tootega ühendatud juhtmed ja kaablid ALATI nii, et nende otsa ei saaks komistada ning neid ei saaks tõmmata ega haarata.Ärge KUNAGI asetage toodet ebastabiilsesse kohta.Ärge KUNAGI asetage toodet kõrge mööbli peale (nt kapid või raamaturiulid), kui te pole nii mööblit kui ka toodet ankurdanud sobiva toe külge.Ärge KUNAGI asetage toodet riidele või muudele materjalidele, mis võivad asuda toote ja toetava mööbli vahel.Ärge KUNAGI asetage tootele või mööblile, millele toode on asetatud, esemeid, mis võivad meelitada lapsi ronima (nt mänguasjad ja kaugjuhtimispuldid).Kui olemasolevat toodet tuleb säilitada ja ümber paigutada, tuleb selle puhul rakendada samu ettevaatusabinõusid. | |
| 10 | Ärge asetage seda toodet kaldus või ebastabiilsele kärule, alusele ega lauale. Sellisel juhul võib toode maha kukkuda või ümber minna ning põhjustada kehavigastusi. | |
| 11 | Ärge sisestage korpuse avadesse mingeid esemeid. See võib põhjustada elektrilöögi, tulekahju või toote rikke. Hoidke esemed lastest ja imikutest eemal. | |
| 12 | Ärge loksutage korpusesse mingeid vedelikke ega kasutage toodet vee lähedal.Kui see juhtub, lülitage toide kohe välja ja lahutage toode seinakontaktist, seejärel pöörduge toote hooldamiseks vastava kvalifikatsiooniga hoolduspersonali poole. Vastasel korral võib tekkida elektrilöök või tulekahju. | |
| 13 | Ärge kasutage toote puhastamisel tolmu eemaldamiseks tuleohtliku gaasi pihusteid. See võib põhjustada tulekahju. | |
| 14 | Kinnitage Option Board kindlalt.Veenduge, et Option Board oleks originaalkruvidega kindlalt kinnitatud, et vältida lisaseadme Option Boardi väljakukkumist tootest. Kukkuv Option Board võib teile ohtu kujutada. | |
| ⚠ ETTEVAATUST | ||
| 1 |    | Toitejuhtme käsitsemineKäsitsege toitejuhet ettevaatlikult. Juhtme kahjustamine võib põhjustada tulekahju või elektrilöögi.Kui ühendate toitejuhtme toote AC IN-terminali, veenduge et konnektor oleks täielikult ja kindlalt sisestatud.Kui ühendate toitejuhtme tootega, kinnitage lõdva ühenduse vältimiseks kruvi ja klamber. (Soovitatav pingutusmoment: 120–190 N•cm).Ärge ühendage ega lahutage toitejuhet märgade kätega.Toitejuhtme ühendamisel või lahutamisel tömmake toitejuhe välja, hoides kinni selle pistikust.Ohutuse huvides lahutage toitejuhe enne toote puhastamist pistikupesast. Pühkige toitejuhtmelt pehme kuiva lapiga regulaarselt tolmu.Enne toote teisaldamist veenduge, et toote toide oleks välja lülitatud. Seejärel lahutage toitejuhe pistikupesast ja veenduge, et köik toodet teiste seadmetega ühendavad kaablid oleksid lahutatud.Kui te ei plaani toodet pikema aja jooksul kasutada, lahutage toitejuhe alati pistikupesast.Seade on ette nähtud kasutamiseks maandatud juhtmega. Kui juhe pole maandatud, võib see põhjustada elektrilöögi. Veenduge, et toitejuhe oleks nõuetekohaselt maandatud. |
| 2 |  | Ärge painutage toitejuhet ega USB-kaablit. See võib põhjustada kuumuse kogunemise ja tulekahju. |
| 3 |  | Ärge ühendage toodet liigse pingega LAN-võrku.LAN-kaabli kasutamise korral ärge ühendage toodet välisseadmega juhtmestikuga, millel võib olla liigne pinge. LAN-pordi liigne pinge võib põhjustada elektrilöögi. |
| 4 |  | Ärge ronige laual, kuhu toode on paigaldatud. Ärge paigaldage toodet ratastega lauale, kui laua rattad pole kindlalt lukustatud. Toode võib maha kukkuda, põhjustades toote kahjustumise või kehavigastusi. |
| 5 |  | Valikulise lauapealse aluse paigaldamine, eemaldamine ja kõrguse reguleerimineLauapealse aluse paigaldamisel käsitsege seadet ettevaatlikult, et vältida oma sõrmede vahelejäämist.Kui toode paigaldatakse valele kõrgusele, võib toode ümber kukkuda. Paigaldage toode sobivale kõrgusele, et vältida kehavigastusi või toote kahjustamist. |
| 6 |  | Ärge tõugake toodet ega ronige sellel. Ärge haarake toodet ega rippuge selle küljes.Toode võib maha kukkuda, põhjustades toote kahjustumise või kehavigastusi. |
| 7 |  | Ärge lõöge LCD-paneeli pinda, kuna see võib tõsiselt kahjustada toodet ja põhjustada kehavigastusi. |
| 8 |  | Patareide vale kasutamine võib põhjustada lekkeid või lõhkemist.Sisestage patareid nii, et iga patarei plussmärk (+) ja miinusmärk (−) vastaksid patareisahtlil olevale plussmärgile (+) ja miinusmärgile (−).Ärge kasutage korraga eri tootjate patareisid.Ärge kasutage korraga vanu ja uusi patareisid. See võib lühendada patarei eluiga või põhjustada patareivedeliku lekkimist.Eemaldage vananenud patareid kohe, et vältida patareihappe lekkimist patareisahtlisse.Ärge puudutage lekkinud patareihapet, see võib teie nahka kahjustada.Patarei viskamine tulle või kuuma ahju või patarei mehaaniline purustamine või lõikamine võivad põhjustada plahvatuse.Kui patarei jäetakse väga kõrge temperatuuriga keskkonda või kui patarei puutub kokku väga madala õhurõhuga, võib patarei plahvatada või eraldada tuleohtlikku vedelikku või gaasi.Patareide utiliseerimiseks võtke ühendust oma edasimüüja või kohalike ametiasutustega. |
| 9 |  | Sobib meelelahutuslikuks kasutamiseks kontrollitud valgusega keskkondades, kus on võimalik vältida häirivaid peegeldusi ekraanil. |
| 10 |  | Jahutusventilaatori pideva käitamise korral soovitame pühkida ventilatsiooniavad puhtaks vähemalt korra kuus. Vastasel korral võib tekkida tulekahju või elektrilöök ja toode võib saada kahjustada. |
| 11 |  | Toote töökindluse tagamiseks puhastage korpuse tagaküljel olevaid ventilatsiooniavasid mustusest ja tolmust vähemalt kord aastas. Vastasel korral võib tekkida tulekahju või elektrilöök ja toode võib saada kahjustada. |
Teavet karbi sisu kohta lugege karbis olevalt trükitud sisulehelt.
Tootegarantii ei kata valest paigaldamisest põhjustatud kahjustusi. Nende soovituste mittejärgimine võib muuta garantii kehtetuks.
⚠ HOIATUS. Lugege peatükke „HOIATUS 7“, „HOIATUS 8“ ja „HOIATUS 9“.

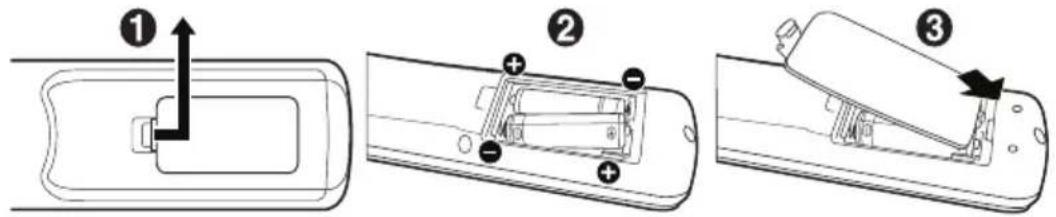

- Kaugjuhtimispuldi patareide sisestamine
Kaugjuhtimispuldis kasutatakse kaht 1,5 V AAA-tüüpi patareid.
Patareide sisestamiseks või eemaldamiseks tehke järgmist.
NEC soovitab järgida patareide kasutamisel järgmist teavet.
MÄRKUS. Kui te ei plaani kaugjuhtimispulti pikema aja jooksul kasutada, eemaldage patareid.

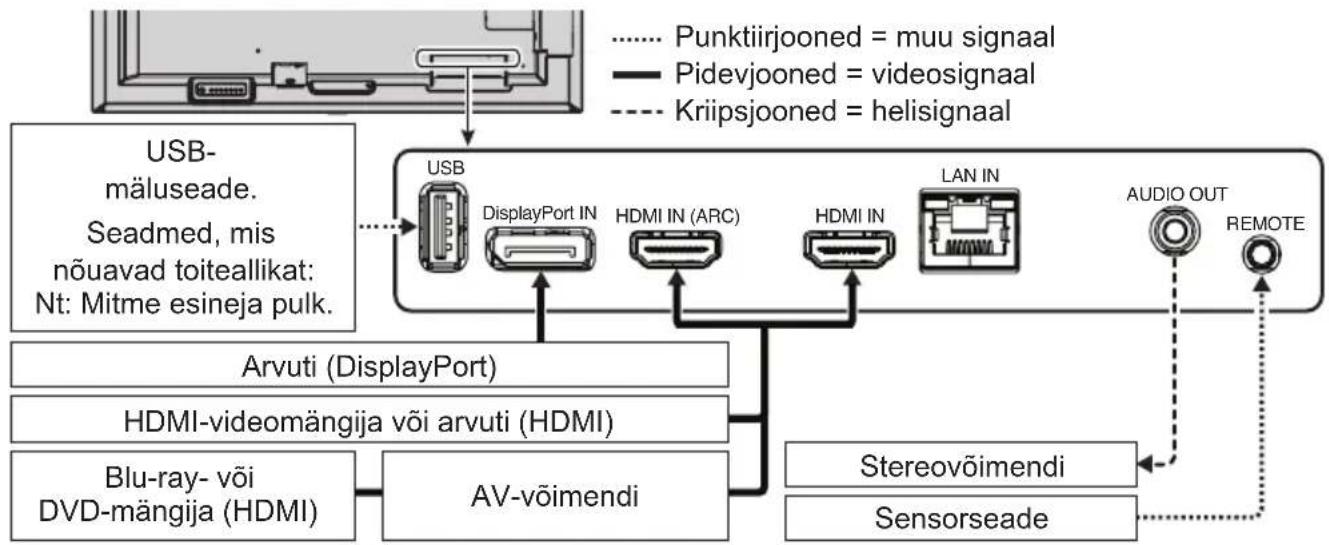

- Välisseadme ühendamine
- Välisseadme kaitsmiseks lülitage põhitoide enne ühenduste loomist välja.
Ühendamine teleriga\*1
- Kaablijaotussüsteem peab olema maandatud vastavalt standardi ANSI/NFPA 70, National Electrical Code (NEC) eeskirjadele, eriti jaotisele 820.93, Grounding of Outer Conductive Shield of a Coaxial Cable (Koaksiaalkaabli välise juhtiva korpuse maandus).
- Koaksiaalkaabli kate on ette nähtud hoone ehituse käigus maandamiseks.
*1: Teie ostetud tootel ei pruugi seda funktsiooni olla.

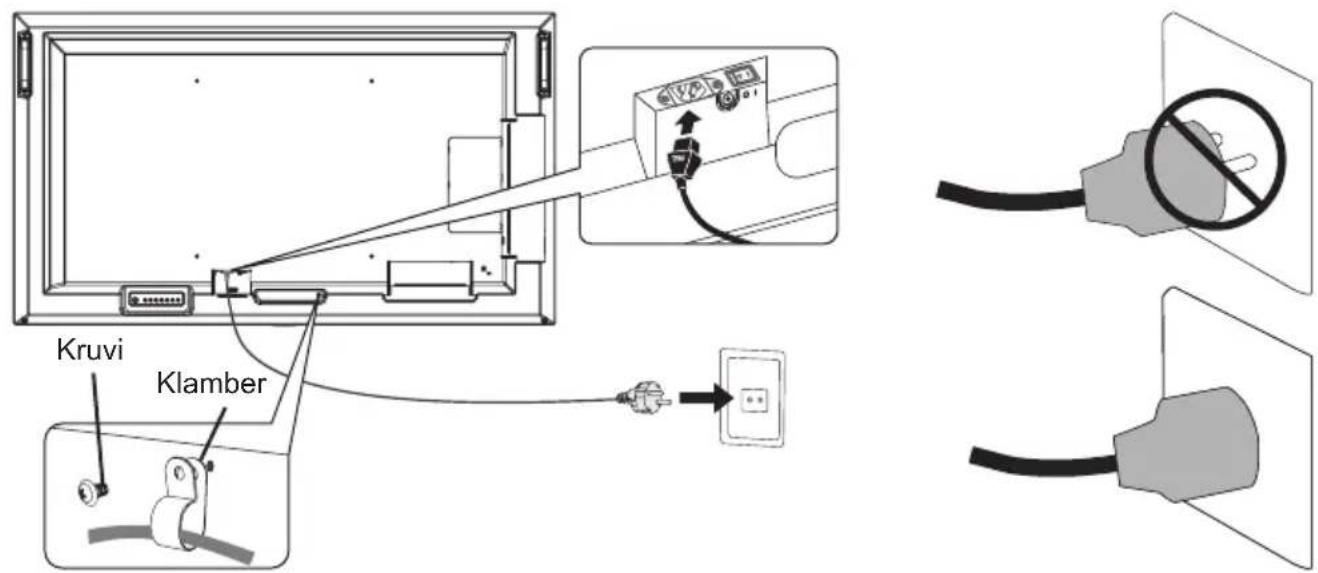

3. Komplektis oleva toitejuhtme ühendamine
⚠ HOIATUS. Lugege teavet öige vahelduvvoolu toitejuhtme valimise kohta peatükist „Oluline teave“.
ETTEVAATUST. Lugege peatükki „ETTEVAATUST 1“.
MÄRKUS. • Kuvar tuleb paigaldada hölpsalt juurdepääsetava toitepistiku lähedusse.
- Veenduge, et kuvaril oleks piisav toitevarustus. Lugege tehnilistes andmetes jaotist „Toiteallikas“ (vt kasutusjuhendit).
ETTEVAATUST. Kasutage selle toote jaoks möeldud kaableid, et mitte häirida raadio- ja telesignaali vastuvõtmist.
USB korral kasutage ferriitsüdamikuga varjestatud signaalkaablit. HDMI ja DisplayPorti korral kasutage varjestatud signaalkaablit. Teiste kaablite ja adapterite kasutamine võib põhjustada raadio- ja telesignaali vastuvõtmise häireid.

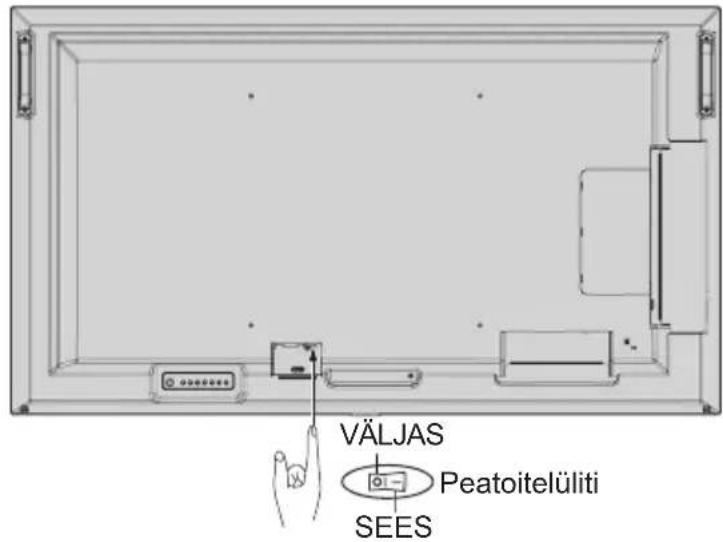

5. Kuvari ja välisseadme toite sisselülitamine

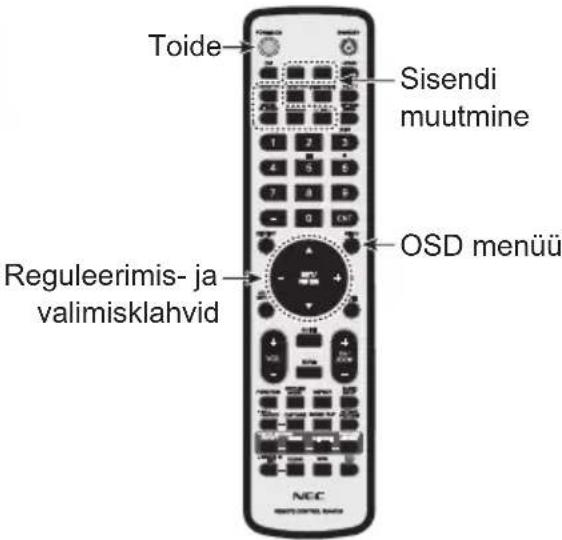

Peatoitelüliti Juhtmeta kaugjuhtimispult
ETTEVAATUST. Lugege peatükke „HOIATUS 7“ ja „HOIATUS 9“.
- Lugege lauapealsete aluste ST-401 ja ST-43M juhendi teemat „Ümbermineku vältimise asend“.
Kasutatud toote utiliseerimine: Euroopa Liidus
EL-i ülesed öigusaktid, mis on vastu võetud igas liikmesriigis, sätestavad, et kasutatud elektri- ja elektroonikaseadmed, millel on vasakul olev märgis, tuleb utiliseerida tavaolmejäätmetest eraldi. See hõlmab kuvareid ja elektrilisi tarvikuid, nt signaalkaablid või toitejuhtmed. Selliste toodete utiliseerimisel järgige kohalike ametiasutuste eeskirju või küsige teavet kauplusest, kust toote ostsite, või kui see on rakendatav, järgige teie kohta kehtivaid öigusakte või lepinguid. Elektri- ja elektroonikatoodetel olev
märgis vöib kehtida ainult Euroopa Liidu praeguste liikmesriikide kohta.
Väljaspool Euroopa Liitu
Kui soovite utiliseerida kasutatud elektri- ja elektroonikatooteid väljaspool Euroopa Liitu, võtke ühendust oma kohaliku ametiasutusega ja küsige, milline on õige utiliseerimisviis.
