| 제품 유형 | LCD 컬러 모니터 |
| 브랜드 | NEC |
| 모델 | MultiSync ME651 |
| 화면 크기 | 65인치 (대각선) |
| 기본 해상도 | 3840 x 2160 (4K UHD) |
| 무게 (약) | 30 kg (스탠드 제외) |
| 크기 (가로 x 세로 x 깊이) | 1468 x 854 x 73 mm (스탠드 제외) |
| 전원 | AC 100–240V, 50/60Hz |
| 전력 소비 (일반) | 220W |
| 비디오 입력 | HDMI (x2), DisplayPort, USB-C (옵션) |
| 추가 포트 | LAN, Audio Out, USB (서비스), Remote IN |
| 주요 기능 | 멀티 윈도우 OSD, VESA 벽걸이 지원, 리모컨 |
| 관리 및 청소 | 청소 전 전원 플러그를 뽑으십시오; 마른 천으로 닦으십시오; 통풍구는 최소 한 달에 한 번 청소하십시오 |
| 안전 | 벽걸이 설치 필수; 케이스 열지 마십시오; 제공된 전원 코드 사용; 낙하 방지 주의 |
| 예비 부품 | 수리는 공인 대리점에 문의하십시오 |
| 일반 정보 | 여러 언어로 제공되는 설명서; 조건부 보증 |
자주 묻는 질문 - MultiSync ME651 NEC
사용자 질문 MultiSync ME651 NEC
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 모니터 무료 PDF 형식! 매뉴얼 찾기 MultiSync ME651 - NEC 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. MultiSync ME651 브랜드 NEC.

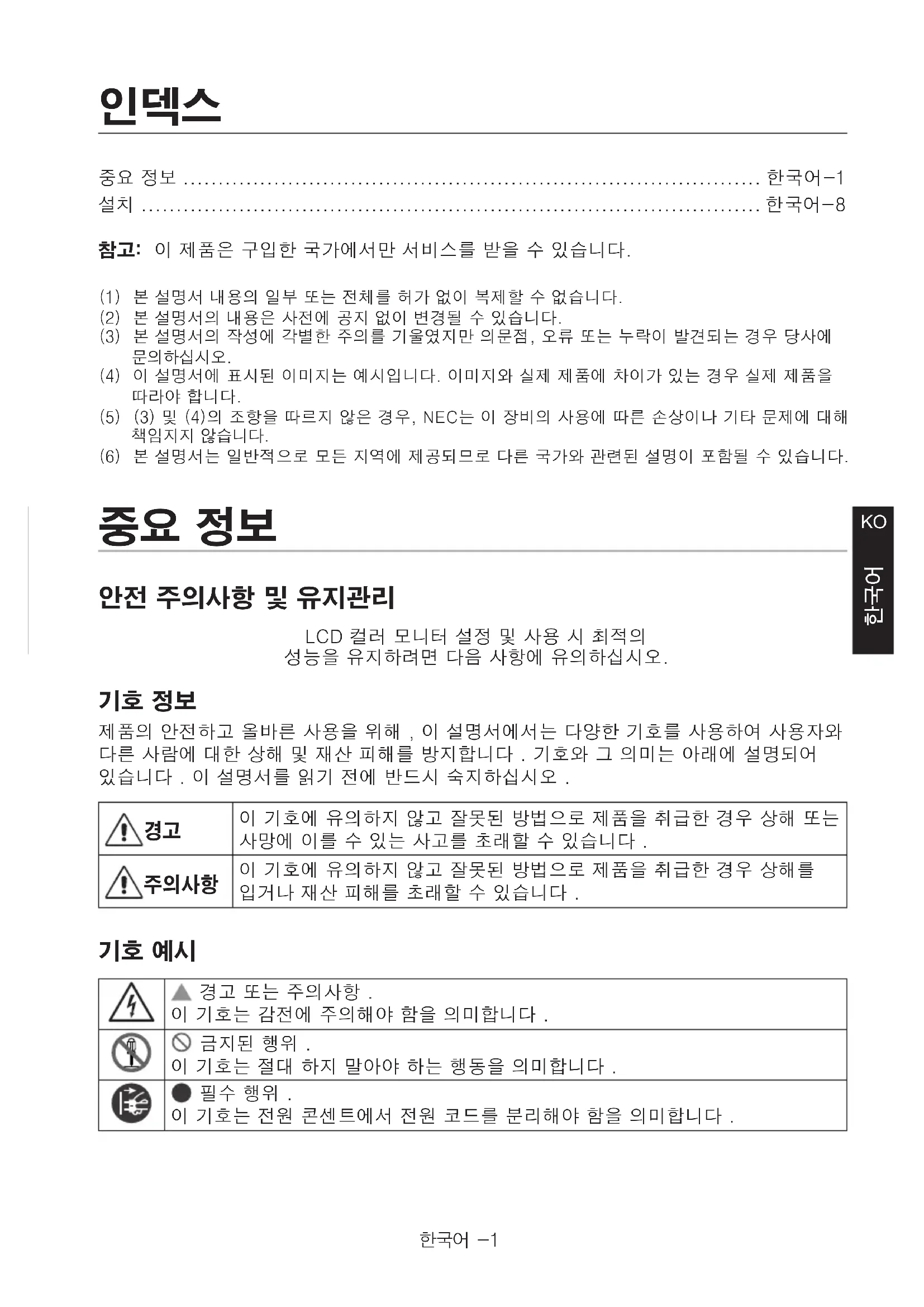

사용 설명서 MultiSync ME651 NEC
참고: 이 제품은 구입한 국가에서만 서비스를 받을 수 있습니다.
(1) 본 설명서 내용의 일부 또는 전체를 허가 없이 복제할 수 없습니다.
(2)본 설명서의 내용은 사전에 공지 없이 변경될 수 있습니다.
(3) 본 설명서의 작성에 각별한 주의를 기울였지만 의문점, 오류 또는 누락이 발견되는 경우 당사에 문의하십시오.
(4) 이 설명서에 표시된 이미지는 예시입니다. 이미지와 실제 제품에 차이가 있는 경우 실제 제품을 따라야 합니다.
(5) (3) 및 (4)의 조항을 따르지 않은 경우, NEC는 이 장비의 사용에 따른 손상이나 기타 문제에 대해 책임지지 않습니다.
(6) 본 설명서는 일반적으로 모든 지역에 제공되므로 다른 국가와 관련된 설명이 포함될 수 있습니다.
중요 정보
안전 주의사항 및 유지관리
LCD 컬러 모니터 설정 및 사용 시 최적의
성능을 유지하려면 다음 사항에 유의하십시오.
기호 정보
제품의 안전하고 올바른 사용을 위해, 이 설명서에서는 다양한 기호를 사용하여 사용자와 다른 사람에 대한 상해 및 재산 피해를 방지합니다. 기호와 그 의미는 아래에 설명되어 있습니다. 이 설명서를 읽기 전에 반드시 숙지하십시오.
 경고 | 이 기호에 유의하지 않고 잘못된 방법으로 제품을 취급한 경우 상해 또는 사망에 이를 수 있는 사고를 초래할 수 있습니다. |
 주의사항 | 이 기호에 유의하지 않고 잘못된 방법으로 제품을 취급한 경우 상해를 입거나 재산 피해를 초래할 수 있습니다. |
기호 예시
 | ▲ 경고 또는 주의사항.이 기호는 감전에 주의해야 함을 의미합니다. |
 | ✕ 금지된 행위.이 기호는 절대 하지 말아야 하는 행동을 의미합니다. |
 | ● 필수 행위.이 기호는 전원 콘센트에서 전원 코드를 분리해야 함을 의미합니다. |
| ⚠️경고 | ||
| 1 |  전원 코드분리 | 제품이 오작동하는 경우 전원 코드를 분리하십시오.제품에서 연기, 이상한 냄새 또는 소리가 나는 경우 및 제품을 떨어뜨렸거나 캐비넷이 부서진 경우, 제품 전원을 끄고 전원 콘센트에서 전원 코드를 분리하십시오. 그렇게 하지 않으면 화재 또는 감전 사고가 발생할 수 있을 뿐만 아니라, 시력에 손상을 입힐 수도 있습니다.수리하려면 대리점에 문의하십시오.절대 제품을 직접 수리하지 마십시오. 그러한 행동은 매우 위험합니다. |
| 2 |    | 제품 캐비넷을 열거나 제거하지 마십시오.제품을 분해하지 마십시오.제품에는 고전압 영역이 있습니다. 제품 덮개를 열거나 제거하고 제품을 개조하려는 경우 감전, 화재 또는 기타 위험에 노출될 수 있습니다.모든 서비스는 공인된 서비스 전문가에게 말기십시오. |
| 3 |  | 제품에 구조적 손상이 있는 경우 사용하지 마십시오.균열 또는 부자연스러운 흔들림과 같은 구조적 손상이 발생한 경우, 공인된 서비스 전문가에게 서비스를 요청하십시오. 이 조건에서 제품을 사용하면 제품이 넘어지거나 인체에 상해를 입을 수 있습니다. |
| 4 |  | 전원 코드를 주의해서 다루십시오. 코드가 손상되면 화재 또는 감전이 발생할 수 있습니다.코드 위에 무거운 물체를 올려두지 마십시오.코드를 제품 아래에 두지 마십시오.깔개 등으로 코드를 덮지 마십시오.코드를 굳거나 개조하지 마십시오.과도한 힘을 주어 코드를 구부리거나 비틀거나 당기지 마십시오.코드에 열을 가하지 마십시오.코드가 손상된 경우 (심선 노출 및 전선 파손) 대리점에 문의하여 교체하십시오. |
| 5 |  | 천둥 소리를 들은 경우 전원 플러그를 만지지 마십시오. 그렇게 하는 경우 감전될 수 있습니다. |
| 6 |  | 전원 코드 표에 따라 이 제품과 함께 제공된 전원 코드를 사용하십시오.전원 코드가 이 제품과 함께 제공되지 않은 경우 NEC 에 문의하십시오.그 외 모든 경우에는 제품이 위치한 곳의 전원 소켓과 일치하는 플러그 스타일의 전원 코드를 사용하십시오. 호환되는 전원 코드는 전원 콘센트의 AC 전압에 부합하며, 구입 국가의 안전 표준에 의해 승인되었고 해당 안전 표준을 준수합니다. |
| 경고 | ||
| 7 | 올바른 설치를 위해 훈련된 서비스 담당자에게 문의할 것을 권장합니다.표준 설치 절차를 따르지 않으면 제품이 손상되거나 사용자 또는설치자가 상해를 입을 수 있습니다. | |
| 8 |   | 다음 정보에 따라 제품을 설치하십시오 .이 제품은 탁상용 받침대 또는 기타 마운트 액세서리 없이 사용하거나설치할 수 없습니다 .ME651: 이 제품을 탁상용 받침대와 함께 바닥에서 사용하지마십시오. 테이블 위에서 사용하거나 제품을 지탱할 수 있는 마운트액세서리와 함께 사용하십시오.제품을 운반 , 이동 또는 설치하는 경우 , 제품에 의해 상해를 입거나제품을 손상시키지 않고 들어올리기에 충분한 인원을 투입하십시오 .ME431/ME501/ME551 의 경우 2 명 이상 , ME651 의 경우 4 명 이상의인원을 권장합니다 .장착 또는 제거에 대한 자세한 내용은 옵션 마운트 장비에 포함된 지침을참조하십시오 .제품의 통풍구를 막지 마십시오 . 제품을 잘못 설치하면 제품이 손상될수 있으며 감전 또는 화재를 유발할 수 있습니다 .다음과 같은 위치에는 제품을 설치하지 마십시오 .환기가 잘 되지 않는 장소.라디에이터, 기타 열원 또는 직사광선 근처.지속적으로 진동이 발생하는 장소.습하거나, 먼지가 많거나, 증기가 발생하거나 기름기가 많은 장소.야외.고온의 장소 및 습도가 급변하고 결로가 발생하기 쉬운 환경.제품 및 마운트 액세서리를 지탱하기에 충분히 튼튼하지 않은 천장또는 벽.제품을 뒤집어서 설치하지 마십시오 . |
| 9 | 지진 또는 기타 충격으로 기울어지거나 떨어지는 것을 방지하십시오.지진 또는 기타 충격으로 인해 제품이 떨어져서 손상되거나 인체에 상해를 입는 것을 방지하기 위해, 제품을 안정적인 위치에 설치하고 떨어지지 않도록 조치를 취하십시오.제품이 떨어지거나 및 기울어지는 것을 방지하기 위한 조치는 상해의 위험을 줄이기 위한 것이지만 모든 지진으로부터 안전한 것은 아닙니다.제품이 기울어져서 인체에 상해를 입힐 수 있습니다.탁상용 받침대(옵션)와 함께 제품을 사용하는 경우, 제품이 떨어지지 않도록 제품의 무게를 지탱할 수 있는 코드나 체인으로 제품을 벽에 고정하십시오. 제품 또는 탁상용 받침대와 함께 제공된 클램프와 나사를 사용하여 코드 또는 체인을 제품에 고정하십시오.탁상용 받침대에 따라 스탠드에 기울어짐 방지 구조가 적용되어 있습니다.탁상용 받침대 설명서를 참조하십시오.상해 또는 제품 손상을 방지하기 위해 제품을 옮기기 전에 코드 또는 체인을 벽에서 분리하십시오.제품이 떨어져서 인체에 상해를 입힐 수 있습니다.설치용 안전 결선으로 제품을 매달지 마십시오.제품의 중량을 충분히 지탱할 수 있는 튼튼한 벽 또는 천장에 제품을 설치하십시오.후크, 고리 볼트 또는 마운트 부품과 같은 마운트 액세서리를 사용하여 제품을 준비한 다음 안전 결선으로 제품을 고정하십시오. 안전 결선은 꽐 조이지 않아야 합니다.마운트 액세서리를 장착하기 전에 해당 액세서리가 제품의 중량과 크기를 지탱하기에 충분히 튼튼한지 확인한 후 장착하십시오. | |
| ⚠경고 | ||
| 9 |  | 안정성 위험 요소.제품이 떨어져서 상해 또는 사망의 원인이 될 수 있습니다. 부상을방지하려면 설치 지침에 따라 이 제품을 바닥 / 벽에 단단히 설치해야합니다.다음과 같은 간단한 주의사항을 지키면 상해를 예방할 수 있습니다 (특허린 아이의 경우).항상 제품 구성에 포함된 스탠드를 사용하고 제조업체에서 권장하는설치 방법을 따르십시오.항상 제품을 안전하게 지탱할 수 있는 가구를 사용하십시오.제품이 가구의 가장자리에 걸쳐있지 않은지 항상 확인하십시오.어린 아이가 있는 경우, 항상 제품 또는 제품의 제어판을 잡기 위해가구 위에 올라가는 것에 대한 위험성을 가르치십시오.제품에 연결된 코드와 케이블을 안전하게 연결하여 선에 걸려넘어지거나 선이 잡아 당겨지지 않도록 하십시오.절대 흔들리는 곳에 제품을 두지 마십시오.적합한 지지대에 가구 및 제품을 고정하지 않은 상태로 높은 가구(예:찬장이나 책장) 위에 제품을 두지 마십시오.제품과 가구 사이에 위치할 수 있는 천이나 기타 직물 위에 제품을 두지마십시오.제품 또는 제품이 놓여있는 가구 위에 장난감이나 리모컨과 같이 어린아이가 잡으려고 할 수 있는 물건을 놓지 마십시오.기존 제품으로 재배치하려는 경우에도 위와 동일한 고려 사항이적용됩니다. |
| 10 |  | 이 제품을 기울어지거나 흔들리는 카트 , 스탠드 또는 테이블에 놓지마십시오 . 제품이 기울어지거나 떨어져서 상해를 입을 수 있습니다 . |
| 11 |   | 캐비넷 슬롯에 아무것도 넣지 마십시오 . 감전 , 화재 또는 제품 손상의원인이 될 수 있습니다 . 이 제품을 어린 아이와 아기의 손이 닿지 않는 곳에 보관하십시오 . |
| 12 |  | 캐비넷에 액체를 쏟거나 , 물 근처에서 제품을 사용하지 마십시오 .즉시 전원을 끄고 벽면 콘센트에서 제품을 분리하고 공인된 서비스전문가에게 서비스를 요청하십시오 . 감전 또는 화재의 원인이 될 수있습니다 . |
| 13 |  | 제품을 청소할 때 먼지를 제거하기 위해 가연성의 가스 스프레이를사용하지 마십시오 . 화재의 원인이 될 수 있습니다 . |
| 14 |  | 옵션 보드를 단단히 고정하십시오 .옵션 보드가 제품에서 떨어지지 않도록 기존 나사로 안전하게고정되었는지 확인하십시오 . 옵션 보드가 떨어져서 상해 위험에 노출될수 있습니다 . |
| 주의사항 | ||
| 1 |    | 전원 코드 다루기.전원 코드를 주의해서 다루십시오. 코드가 손상되면 화재 또는 감전이 발생할 수 있습니다.• 전원 코드를 제품의 AC IN 단자에 연결할 때 커넥터가 완전히 끝까지 삽입되어 있는지 확인하십시오.• 연결 부위가 느슨해지는 것을 방지하기 위해 나사와 클램프를 장착하여 전원 코드를 제품에 단단히 고정하십시오.(권장 고정 강도: 120~190N •cm).• 젖은 손으로 전원 코드를 연결하거나 분리하지 마십시오.• 전원 코드를 연결하거나 분리할 때 플러그를 잡고 전원 코드를 당겨서 빼십시오.• 제품을 청소할 때는 안전을 위해 미리 전원 콘센트에서 전원 코드를 분리하십시오. 부드러운 마른 천을 사용하여 전원 코드의 먼지를 주기적으로 제거하십시오.• 제품을 옮기기 전에 제품 전원이 꺼져 있는지 확인한 다음, 전원 콘센트에서 전원 코드를 분리하고 제품과 다른 장치를 연결하는 모든 케이블이 분리되어 있는지 확인하십시오.• 제품을 장시간 사용하지 않는 경우에는 항상 전원 콘센트에서 전원 코드를 분리하십시오.• 이 장비는 전원 코드가 접지에 연결된 상태에서 사용하도록 설계되었습니다. 전원 코드가 접지에 연결되지 않으면 감전의 원인이 될 수 있습니다. 전원 코드가 올바르게 접지되어 있는지 확인하십시오. |
| 2 |  | 전원 코드와 USB 케이블을 묶지 마십시오. 열이 가해져 화재가 발생할 수 있습니다. |
| 3 |  | 과전압 LAN 을 연결하지 마십시오.LAN 케이블을 사용하는 경우 , 과전압 배선으로 주변기기에 연결하지 마십시오 . LAN 포트의 과전압은 감전의 원인이 될 수 있습니다. |
| 4 |  | 제품이 설치된 테이블 위로 올라가지 마십시오 . 테이블에 바퀴가 고정되지 않은 경우 바퀴가 달린 테이블에 제품을 설치하지 마십시오 . 제품이 떨어져 손상되거나 인체에 상해를 입을 수 있습니다. |
| 5 |  | 탁상용 받침대 ( 옵션 ) 설치 , 제거 및 높이 조정 .• 탁상용 받침대를 설치할 때 손가략이 끼이지 않도록 주의해서 제품을 다루십시오.• 제품을 잘못된 높이에 설치하면 제품이 기울어질 수 있습니다. 상해 또는 제품 손상을 방지하기 위해 제품을 적절한 높이에 설치하십시오. |
| ⚠ 주의사항 | ||
| 6 |  | 제품을 밀거나 제품 위에 올라가지 마십시오. 제품을 잡거나 제품에 매달리지 마십시오.제품이 떨어져 손상되거나 인체에 상해를 입을 수 있습니다. |
| 7 |  | LCD 패널 표면에 충격을 가하지 마십시오. 제품이 심각하게 손상되거나 인체에 상해를 입을 수 있습니다. |
| 8 |  | 배터리를 잘못 사용하면 누전이 발생하거나 폭발할 수 있습니다.배터리의 (+) 및 (−) 극이 배터리 칸의 (+) 및 (−) 극과 일치하도록 넣으십시오.서로 다른 상표의 배터리를 함께 사용하지 마십시오.오래된 배터리와 새로운 배터리를 혼용하지 마십시오. 이 경우 배터리 수명을 단축시키거나 누전을 유발할 수 있습니다.방전된 배터리는 즉시 제거하여 배터리 칸에 배터리액이 새지 않도록 하십시오.배터리 누액을 만지지 마십시오. 피부가 손상될 수 있습니다.배터리를 불 또는 고열의 오븐 속에 폐기하거나 배터리를 기계로 분쇄 또는 절단하면 배터리가 폭발할 수 있습니다.배터리를 주변 온도가 매우 높은 환경에 두거나 기압이 매우 낮은 곳에 방치하면 폭발의 원인이 되거나, 가연성 액체 또는 가스 누출이 발생할 수 있습니다.배터리를 폐기하려는 경우 대리점 또는 정부 기관에 문의하십시오. |
| 9 |  | 화면에서의 번잡한 반사를 피하기 위해 제어되는 조명 환경에서의 엔터테인먼트용으로 적합합니다. |
| 10 | -  | 냉각 팬을 지속적으로 가동하는 경우에는 한 달에 한 번 이상 환기구를 닭는 것이 좋습니다. 그렇게 하지 않으면 화재, 감전 또는 제품 손상을 유발할 수 있습니다. |
| 11 | -  | 제품의 안정성을 위해 1 년에 한번 이상 캐비넷 뒤쪽의 환기구를 청소하여 때와 먼지를 제거하십시오. 그렇게 하지 않으면 화재, 감전 또는 제품 손상을 유발할 수 있습니다. |
설치
상자 안의 내용물에 대해서는 함께 제공된 인쇄된 콘텐츠 시트를 참조하십시오.
잘못된 설치로 인한 손상에 대해서는 제품 보증이 적용되지 않습니다. 이러한 권고를 따르지 않는 경우 보증이 무효화될 수 있습니다.
⚠️ 경고: “경고 7”, “경고 8” 및 “경고 9” 의 내용을 참조하십시오.

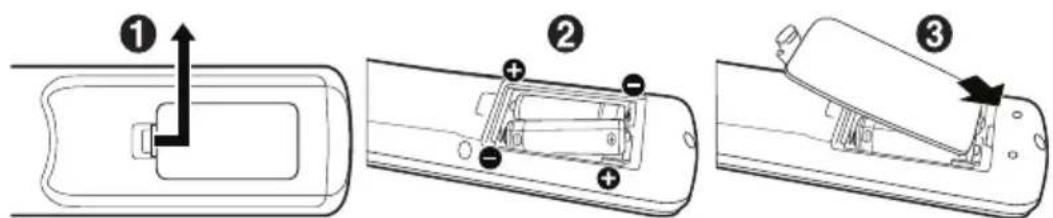

1.리모컨 배터리 장착하기
리모컨은 1.5V AAA 배터리 두 개로 작동됩니다.
배터리 장착 또는 교체하기 :

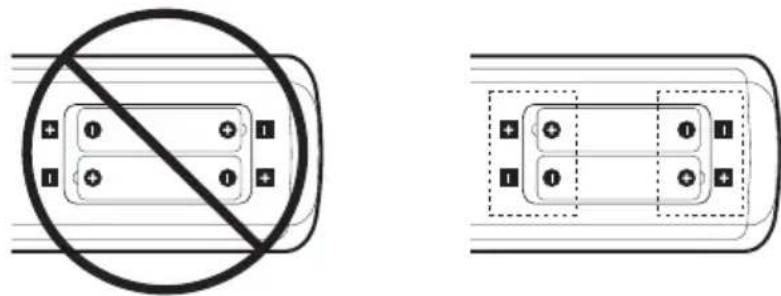

NEC는 배터리 사용을 다음과 같이 권장합니다.
⚠ 주의사항: “주의사항 8” 의 내용을 참조하십시오.
참고:리모컨을 장시간 사용하지 않는 경우 배터리를 빼두십시오.

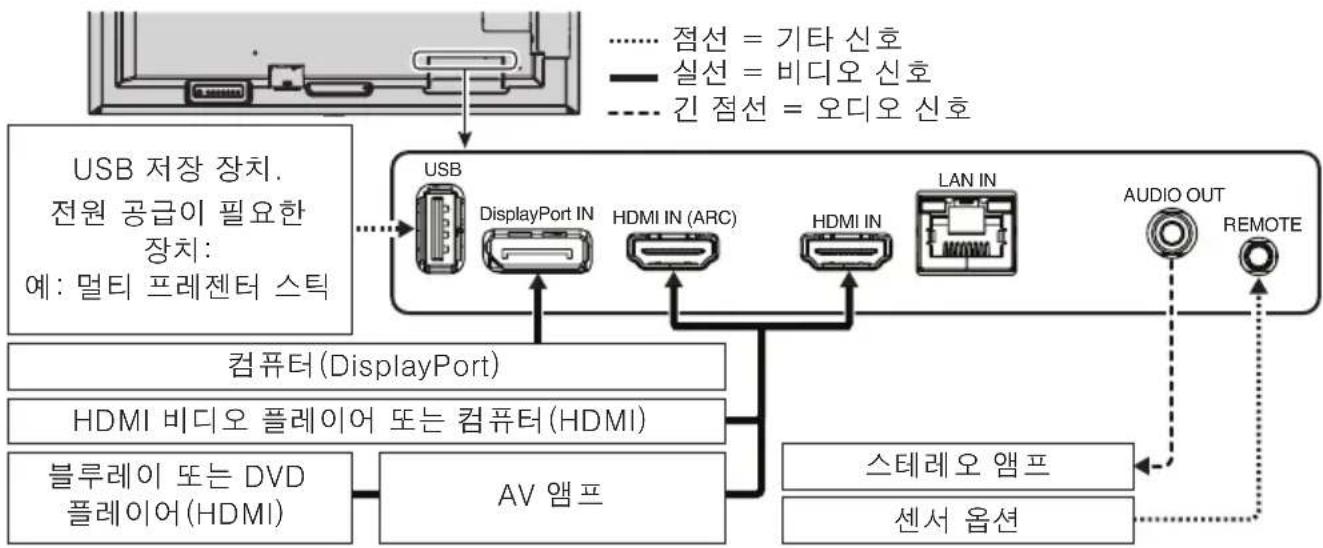

2.외부 장비 연결하기
-외부 장비를 보호하기 위해 주 전원을 끄 후 연결하십시오.
TV에 연결하기\*1
- 케이블 분배 시스템은 ANSI / NFPA 70, 국제 전기 코드 (NEC, 특히 820.93 섹션), 동축 케이블의 외부 전도성 차폐 접지에 따라 접지되어야 합니다.
- 동축 케이블 화면은 건물 설치 시 접지에 연결되도록 설계되어 있습니다.
*1: 구입한 제품에 이 기능이 없을 수도 있습니다.

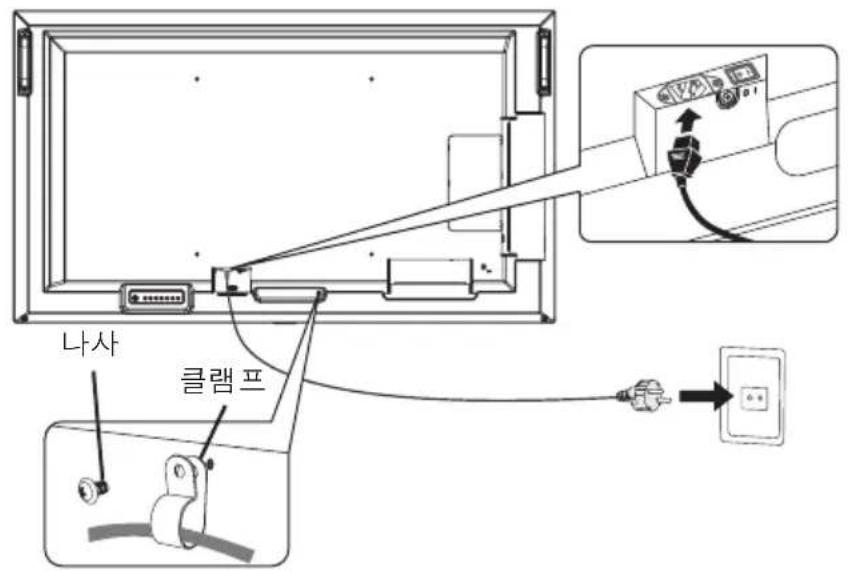

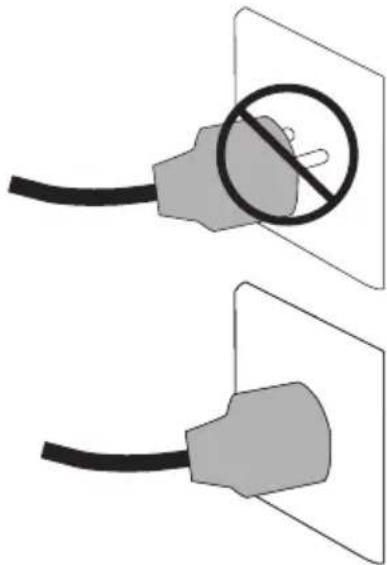

3.제공된 전원 코드 연결하기
경고: 올바른 AC 전원 코드 선택에 대한 정보는 “중요 정보” 섹션을 참조하십시오.
⚠ 주의사항: “주의사항 1” 의 내용을 참조하십시오.
참고: • 모니터는 접근이 쉬운 전원 콘센트 가까이에 설치해야 합니다.
- 모니터에 충분한 전원이 공급되는지 확인하십시오. 사양 정보에서 “전원 공급 장치” 를 참조하십시오(사용 설명서 참조).
주의사항: 이 제품과 함께 제공된 지정 케이블을 사용하여 라디오나 텔레비전 수신에 장애를 일으키지 않도록 하십시오.
USB의 경우 페라이트 코어가 있는 차폐 신호 케이블을 사용하십시오.
HDMI 및 DisplayPort의 경우 차폐 신호 케이블을 사용하십시오.
다른 케이블과 어댑터를 사용하면 라디오나 텔레비전 수신에 장애를 일으킬 수 있습니다.

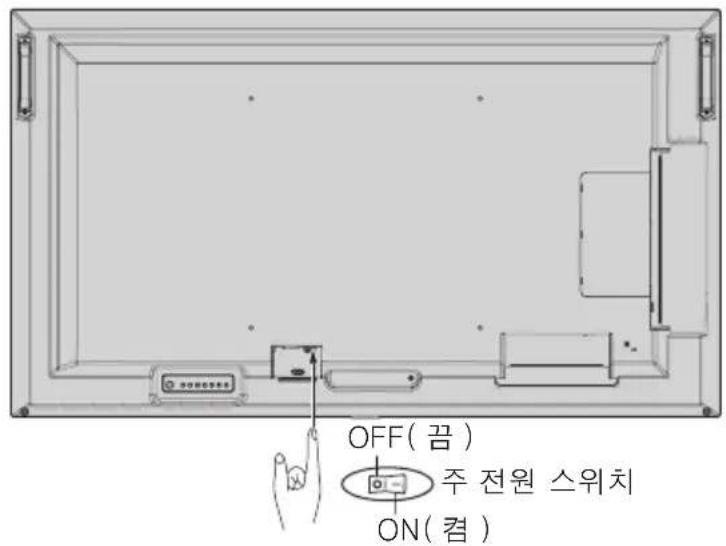

5. 모니터 및 외부 장비 전원 켜기
먼저 모니터 전원을 켜십시오.
주 전원 스위치 무선 리모컨


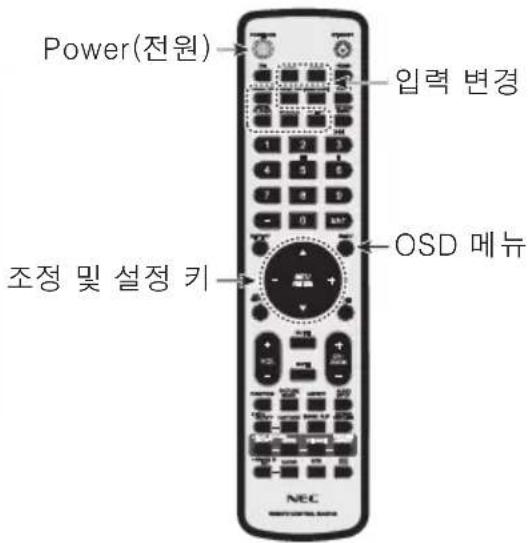

Power(전원) 입력 변경 OSD 메뉴 조정 및 설정 키기울어짐 방지

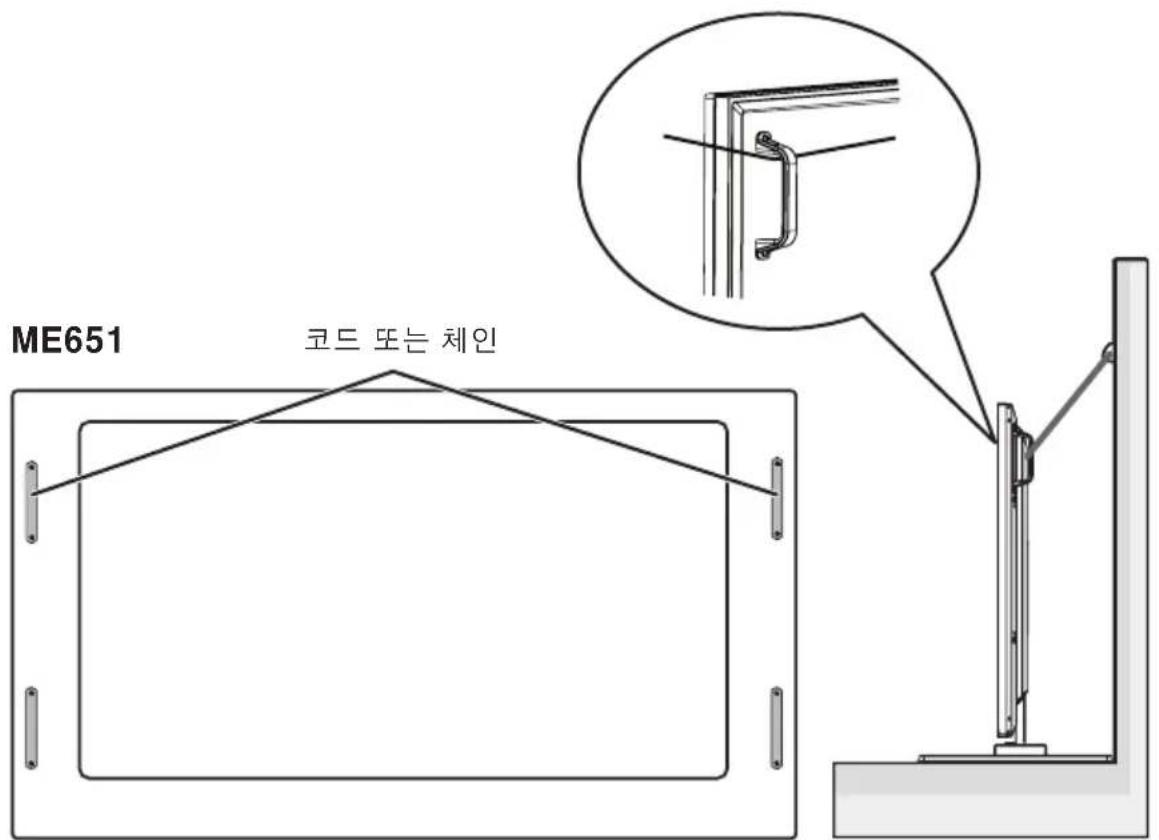

⚠ 주의사항: “경고 7” 및 “경고 9” 의 내용을 참조하십시오.
- ‘기울어짐 방지 구조’에 대해서는 ST-401 및 ST-43M 의 탁상용 받침대 설명서를 참조하십시오.
索引
重要信息 …… 简体中文-1
安装 …… 简体中文-8
WEEE 마크 (European Directive 2012/19/EU 및 개정 사항)
사용한 제품 폐기하기:유럽 연합의 경우
각 회원국에서 시행되고 있는 EU 전체 법률은 왼쪽의 마크가 부착되어 있는 사용한 전기 및 전자 제품을 일반 가정용 폐기물과 분리하여 폐기해야 한다고 규정하고 있습니다. 이는 모니터와 신호 케이블 또는 전원 코드와 같은 전기 액세서리를 포함합니다. 이러한 제품을 폐기할 때는 현지 당국의 지침을 따르거나 제품을 구매한 상점에 문의하거나 해당되는 경우 관련 법률 또는 협약한 합의를 따르십시오. 전기 및 전자 제품에 부착된 마크는 현재 유럽 연합 회원국에 만 적용될 수 있습니다.
유럽 연합 외부의 경우
유럽 연합 외부에서 사용된 전기 및 전자 제품을 폐기하려면 현지 기관에 문의하여 올바른 폐기 방법을 문의하십시오.
