NP01TM - 프로젝터 액세서리 NEC - 무료 사용 설명서

제품 유형	프로젝터 액세서리(브래킷/필터/어댑터)
호환성	NEC NP 시리즈 프로젝터, 특정 모델 NP01TM
크기(가로 x 세로 x 높이)	150 x 80 x 30 mm
무게	0.25 kg
주 재질	ABS 플라스틱 및 금속
색상	검정
작동 온도	0°C ~ 40°C
상대 습도	20% ~ 80% (결로 없음)
전원	없음 (수동)
보증	2년 (부품 및 인건비)
설치	벽면 또는 스탠드 장착 (제공된 키트에 따라)
주요 기능	프로젝터 브래킷, 각도 조절, 케이블 관리
유지 관리 및 청소	부드럽고 마른 천으로 닦으십시오. 용제를 사용하지 마십시오.
안전	최대 하중 5kg을 초과하지 마십시오. 정기적으로 고정 상태를 확인하십시오.
예비 부품 및 수리 가능성	예비 부품은 NEC에서 구매 가능합니다. 수리는 공인 센터에서 받으십시오.
포장 내용물	NP01TM 액세서리, 장착 키트, 사용 설명서
인증	CE, RoHS
원산지	일본
제조업체 참조 번호	NP01TM

자주 묻는 질문 - NP01TM NEC

NEC 프로젝터에 NP01TM을 설치하는 방법은 무엇입니까?

제공된 나사를 사용하여 NP01TM 브래킷을 프로젝터에 고정하십시오. 프로젝터가 꺼져 있고 전원이 분리되어 있는지 확인하십시오. 올바른 정렬을 위해 설명서의 도식을 따르십시오.

이 액세서리와 호환되는 프로젝터는 무엇입니까?

NP01TM은 NEC NP 시리즈 프로젝터, 특히 NP-M260X, NP-M300W 등의 모델용으로 설계되었습니다. 설명서에서 호환성을 확인하십시오.

이 액세서리를 천장 장착에 사용할 수 있습니까?

예, NP01TM은 천장 장착이 가능합니다. 제공된 고정 키트를 사용하고 최대 하중(5kg) 지침을 준수하십시오.

NP01TM을 어떻게 청소합니까?

먼지를 털어내려면 부드럽고 마른 천을 사용하십시오. 표면을 손상시킬 수 있는 화학 제품은 피하십시오.

지원되는 최대 하중은 얼마입니까?

최대 하중은 5kg입니다. 낙하 위험을 방지하기 위해 이 한계를 초과하지 마십시오.

NP01TM에는 고정 나사가 함께 제공됩니까?

예, 포장재에는 적절한 나사와 앵커가 포함된 완전한 장착 키트가 들어 있습니다.

이 액세서리로 프로젝터 기울기를 어떻게 조정합니까?

NP01TM에는 수직 각도를 ±15도 조정할 수 있는 조절 다이얼이 있습니다.

NP01TM에 보증이 있습니까?

예, NEC는 부품 및 인건비 2년 보증을 제공합니다. 청구 시 영수증을 보관하십시오.

예비 부품을 주문할 수 있습니까?

예, 예비 부품(나사, 브래킷)은 NEC 애프터 서비스 또는 해당 웹사이트에서 구매할 수 있습니다.

액세서리가 내 프로젝터에 맞지 않으면 어떻게 합니까?

프로젝터의 일련 번호를 통해 호환성을 확인하십시오. 필요한 경우 NEC 지원에 문의하십시오.

사용 설명서 NP01TM NEC

터치 모듈 장착 위치 및 설치 절차 5

1. 상자 내용물 6

2.각 부분 명칭 6

앞면 6

덮개 내부 7

뒷면 7

3.설치 절차 8

1. 소프트웨어 프로그램 다운로드 8

5.화면 상단에 터치 모듈 장착 9

1. USB 케이블로 연결 11

7.반사방지 시트 사용 방법 12

8.사양 13

NEC 터치 모듈 (모델명 : NP01TM, 이후 본 설명서에서는 터치 모듈 또는 이 제품으로 호칭)을 구입해 주셔서 대단히 감사합니다.

이 제품을 NEC 프로젝터에 연결하여 대화형 화이트 보드 키트와 함께 사용하면, 스타일러스 펜 대신 손가락을 사용해서 화면에 그림을 그릴 수 있습니다.
이 제품만 독립적으로 사용해서는 손가락 터치 작업을 수행할 수 없습니다.
이 제품은 대화형 화이트 보드 키트(카메라 장치)와 함께 사용하도록 하십시오.

지원되는 대화형 화이트 보드 키트 (2015 년 2 월 현재 )

NP03Wi

지원되는 프로젝터 2015년 2월 현재)

각 회원국에서 시행하는 EU 법률 규정에 따라, 이 표시 (원쪽)가 있는 사용된 전기 전자 제품은 일반 생활 쓰레기와 별도로 폐기 처분해야 합니다. 이러한 제품을 폐기할 때 해당 지역 당국의 지침을 따르거나 제품 구매점에 문의하십시오.

사용된 제품은 수거 후 적절한 방법으로 재사용 또는 재활용됩니다. 이러한 노력은 폐기물을 줄여줄 뿐만 아니라 부품에 함유된 수은 등이 인체 건강과 환경에 미치는 부정적인 영향을 최소화하는데 도움이 될 것입니다.

전기 전자 제품에 있는 표시는 현재 EU 회원국에만 적용됩니다.

이 설치 설명서에 언급된 제품과 회사명은 각 소유권자의 상표 또는 등록 상표일 수 있습니다.

주 :

(1) 이 설명서의 내용을 무단으로 복제하는 행위는 금지되어 있습니다.
(2)이 설명서의 내용은 사전 예고 없이 변경될 수 있습니다.
(3) 이 설 명서의 내용은 신중한 주의를 기울여 준비되었지만 확실하지 않은 부분이나 실수 또는 누락이 있는 경우 NEC 에 알려주시기 바랍니다.
(4) NEC 는 위의 (3) 항과 관계 없이 이 제품을 사용하면서 발생한 모든 손해, 이익의 손실 등의 모든 클레임에 대해 일체 그 책임을 지지 않음을 유의해 주시기 바랍니다.
(5)배 열이 잘못되었거나 누락된 페이지가 있는 설명서는 NEC 에서 교환해 드립니다.

픽토그램 소개

이 제품의 안전하고 올바른 사용을 보장하기 위해 이 설치 설명서에서는 여러 가지 피토큐램을 사용하여 사용자와 타인의 부상과 재산상의 손해가 발생하지 않도록 하고 있습니다.

이러한 픽 토그램과 해당 의미는 아래에서 설명합니다. 이 설명서를 읽기 전에 이러한 내용을 충분히 숙지하시기 바랍니다.

⚠ 경고	이 피토큐램을 무시하고 제품을 잘못 취급하면 중상이나 사망에 이르는 사고가 발생할 수 있습니다.
⚠ 주의사항	이 피토큐램을 무시하고 제품을 잘못 취급하면 신체 부상이나 재산상의 손해를 초래할 수 있습니다.

픽토그램의 예

	△ 기호는 주의 (경고 포함) 를 요하는 지침을 나타냅니다. 주의를 구체적으로 나타낸 표시는 기호 안에 있습니다.
	⊗ 기호는 금지된 행위를 나타냅니다. 금지된 행위를 구체적으로 나타낸 표시는 기호 안에 있습니다.
	● 기호는 필요한 행위를 나타냅니다. 필요한 행위를 구체적으로 나타낸 표시는 기호 안에 있습니다.

경고

	레이저 안전 주의이 제품에는 레이저 다이오드가 밀봉되어 있습니다. 여기에 명시된 사항 이외의 절차 제어 또는 조정을 시도할 경우 유해한 방사능에 노출될 수 있습니다.이 제품은 IEC60825-1:2007 의 클래스 1 로 분류됩니다.CLASS 1 LASER PRODUCTS 에 대한 주의 및 설명 라벨은 프로젝터 본체 측면에 부착되어 있습니다 .

⚠ 경고

	터치 모듈이 켜져 있을 때 레이저 확산 부분을 들여다보지 마십시오. 눈에 심각한 손상을 입을 수 있습니다 .다음 주의사항 학토그램은 레이저 확산 부분 근처에 표시되어 있습니다 .광학 품목 (확대경, 반사경 등) 을 투사 화면 영역에 놓지 마십시오. 시력이 손상 될 수 있습니다 .
	이 제품을 장착하거나 분리할 때 정해진 나사 이외의 다른 어떤 나사도 풀지 마십시오 .분해하거나 개조하지 마십시오. 이 제품에 충격을 주거나 과도한 힘을 가하지 마십시오. 화재 감전 및 레이저 광 손실의 원인이 됩니다 .점검 ,조정,수리에 관한 내용은 해당 구입처에 문의하십시오.
	습한 장소에 제품을 두지 마십시오. 제품 근처에서 물을 흘리거나 튀기지 마십시오. 제품 내부에 물이 들어간 경우에는 구입처에 연락하십시오.
	금속성 또는 인화성 물체를 넣지 마십시오. 화재 및 감전 사고를 일으킬 수 있습니다. 어린이가 있을 때는 각별히 주의를 기울이십시오. 제품 내부에 이물질이 떨어진 경우에는 프로젝터와 연결된 USB 케이블을 분리한 후 구입처에 연락하십시오 .
	제품의 전원은 제품과 함께 제공된 USB 케이블을 지원되는 프로젝터의 USB 포트에 연결하여 공급합니다 .잘못 연결하면 화재 및 감전 사고가 발생할 수 있습니다.

⚠ 주의사항

- 내장 자석을 이용해 터치 모듈을 장착한 경우에는 떨어지지 않도록 적절한 대책을 강구하십시오. 그렇지 않으면, 터치 모듈이 떨어져 다칠 수 있습니다. MicroSaver® 보안 시스템을 지원하는 품목으로 보안 조치를 취하십시오.

터치 모듈 장착 위치 및 설치 절차

• 터치 모듈은 옥외 및 직사 광선 또는 강한 빛이 화면 표면에 닿는 장소에서 사용하지 않습니다. 창문 옆, 필라멘트 래프 또는 할로겐 래프 근처처럼 적외선이 많이 방출되는 밝은 환경에서 사용 하면 고장이 발생할 수 있습니다.
  -미 세면 굴곡이 8mm 이내인 화면에 터치 모듈을 장착하십시오.원활한 사용을 위해서는 미세면 굴곡이 3mm 이내인 화면의 사용을 권장합니다.
  -터치 모듈을 사용할 수 있는 화면 크기는 60\~100 인치입니다.
• 터치 모듈을 사용하려면 프로젝터를 벽면 장착 장치, 천장 장착 장치 또는 탁상 장착 장치로 설치하십시오 프로젝터를 책상에 설치하면 터치 모듈을 사용할 수 없습니다.

- 터치 모듈을 이미지 투사 영역을 고려해서 아래 그림과 같은 위치에 장착합니다.

*투사광을 침범하지 않도록 주의해서 장착합니다.

• 터치 모듈을 고정하려면 내장 자석이나 시중에 판매되는 일반 나사를 사용합니다.
• 시종에 판 매되는 나사를 사용할 경우에는 공칭 직경 3mm 의 볼트 2 개를 준비합니다. 주어진 상황에 맞는 볼트를 선택합니다.

1.상자 내용물

열거된 내용물이 빠짐없이 들어있는지 확인하십시오. 내용물이 하나라도 부족한 경우 구입처에 문의하십시오.

	터치 모듈프로젝터에 의하여 이미지가 투사되는 화면 또는 화이트 보드의 상단에 장착합니다.
	USB 케이블 (3.0 m / 118 인치) x 1 (* 전원 공급용) 7N520086터치 모듈의 USB 포트 (B 형) 와 프로젝터의 USB 포트 (A 형) 를 연결하기 위한 용도입니다
	반사방지 시트 ( 길이 175 mm / 7 인치 , 12 개 )터치 모듈을 사용해 그릴 수 없게 만드는 화면의 요청과 방해물을숨기기 위한 용도입니다 .
	설치 설명서 (본 문서)

2.각 부분 명칭

앞면

덮개 내부

주의사항

- 터치 모듈을 화면 또는 화이트 보드에 장착할 때 자석을 이용한 경우에는 터치 모듈을 잡은 후에 덮개를 제거하십시오 그렇지 않으면, 터치 모듈이 떨어져 다칠 수 있습니다.

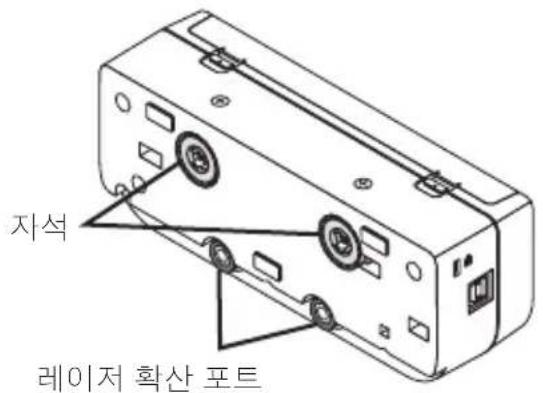

뒷면

주의사항 :

- 레이저 확산 포트를 만지지 마십시오.고장을 일으킬 수 있습니다.

주：

보안 슬롯은 MicroSaver® 보안 시스템을 지원합니다.

3.설치 절차

1 단계 소프트웨어 프로그램을 컴퓨터에 다운로드하여 설치합니다.
2 단계 대화형 화이트 보드 키트를 프로젝트에 연결하여 스타일러스 펜을 사용할 수 있도록 합니다.
3 단계 카메라 보정을 실시합니다.
4 단계 터치 모듈을 화면 상단에 장착합니다.
5 단계 USB 케이블을 연결합니다.
6 단계 터치 모듈을 조정합니다.

주 :

- 1 단계 (소프트웨어 프로그램 설치 방법), 3 단계 (카메라 보정 방법) 및 6 단계 (터치 모듈 조정 방법) ) 야한 세부 사항은 당사 웹사이트에서 이용 가능한 소프트웨어 설명서를 참조하십시오.

4. 소프트웨어 프로그램 다운로드

대화형 화이트 보드 키트에 대한 카메라 장치 보정을 실시하고 터치 모듈 사용을 위한 터치 모듈 조정 작업을 수행합니다.

전용 소프트웨어 프로그램은 당사 웹사이트에서 이용할 수 있습니다. 지원되는 OS 에 따른 작동 조건에 관해서 알아보려면 저희 지원 사이트를 방문하시기 바랍니다.

URL: http://www.nec-display.com/dl/en/index.html

소 프 트 웨로��籠을 통한 카메라 보정과 터치 모듈 조정 작업에 대한 설명이 포함된 PDF(Portable Document Format) 파일을 이용할 수 있습니다. PDF 파일을 보거나 인쇄하려면 Adobe Reader™ 가 필요합니다.

5.화면 상단에 터치 모듈 장착

• 내장 자석은 공장 출하시 기본 설정에 의해 터치 모듈 뒷면에 넣어져 있습니다. 자석이 붙는 화면이나 화이트 보드의 경우에는 터치 모듈을 나사로 고정할 필요가 없습니다.
  -자 석이 붙지 않는 화면이나 화이트 보드에 터치 모듈을 사용할 경우에는 터치 모듈 뒷면의 내장 자석을 제거한 후 시종에서 판매되는 나사로 터치 모듈을 고정하십시오.
• 시 중에 판매되는 공칭 직경 3 mm 의 나사 (2 개)를 사용하십시오. 주어진 상황에 맞는 볼트를 준비합니다.
  -소 프트웨어 프로그램의 조정 화면을 투사합니다.중심 위치 조정선이 표시될 것입니다.이 조정선이 터치 모듈의 중심선과 나란하도록 맞춤니다.
• 탁상 투사 장착 장치로 터치 모듈을 장착하는 절차에 관해서는 5 페이지를 참고하십시오.

주：

- 터치 모듈을 화면에 장착하기 전에 USB 케이블을 연결하지 마십시오.

[1]아래그림을참고해서터치모듈을장착할위치를정합니다.

*투사광을 침범하지 않도록 주의해서 장착합니다.

[2]터치 모듈을 화면에 장착합니다.

내장 자석으로 장착

• 공장 출하시 기본 설정에 의해 터치 모듈 뒷면에 자석이 내장되어 있으므로 터치 모듈 뒷면을 화면 또는 화이트보드에 갖다 대십시오.
  -이러한 경우에는 내장 자석을 이용해 터치 모듈을 장착할 경우에는 떨어지지 않도록 적절한 대책을 강구하십시오.시중에판매되는 Kensington 보안 와이어를 준비하여 터치 모듈의 보안 슬롯에 연결합니다.

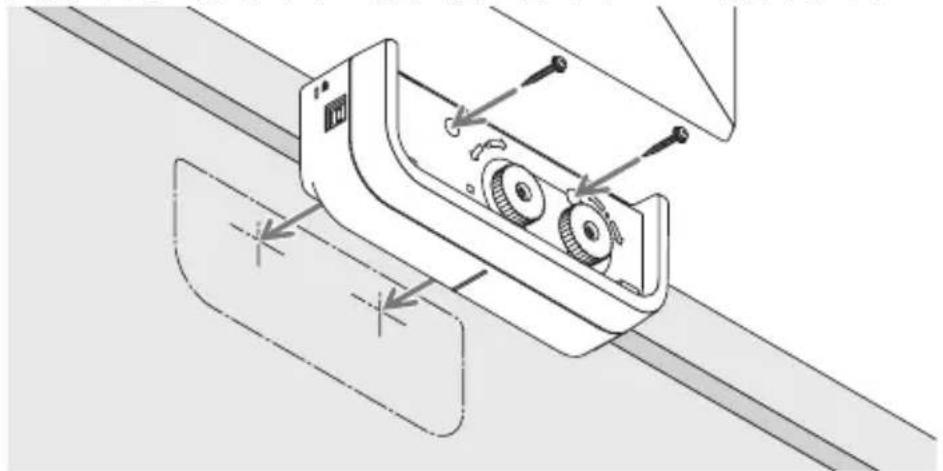

시중에 판매되는 나사로 장착

중요

- 시중에 판매되는 나사로 터치 모듈을 장착하기 전에 터치 모듈 조정 작업 (아래에 설명되어 있음)을 제대로 수행할 수 있는지 확인합니다. 조정이 제대로 수행되는지 확인할 수 있을 때까지 임시 장착하는 것을 고려해 보십시오 임시 장착할 경우 떨어지지 않도록 방지 대책도 취하십시오.

- 나사로 터치 모듈을 장착할 경우 자석 설치 구멍을 이용하십시오.

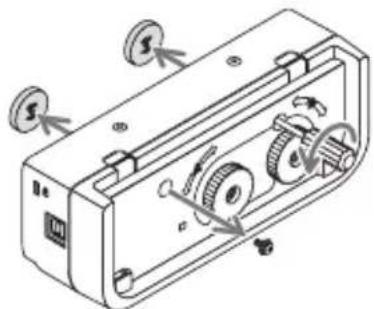

십자 스크루드라이버를 사용해 터치 모듈에서 자석을 제거합니다. 제거한 자석과 나사는 따로 보관해 돕니다.

- 시중에 판매되는 나사를 사용해 터치 모듈을 화면 또는 화이트 보드에 장착합니다.

- 탁상 투사 장착 장치를 사용하려면, 터치 모듈 뒷면에 시중에 판매되는 양면 접착 테이프를 붙여 터치 모듈을 고정합니다. 두께가 1.2mm \~ 1.5mm 인 양면 접착 테이프를 준비합니다.

- 터치 모듈을 탁상에 장착하는 경우 이외에는 양면 접착 테이프를 사용하지 마십시오. 터치 모듈이 떨어져 다칠 수 있습니다.

6. USB 케이블로 연결

터치 모듈의 USB 포트 (B 형)와 프로젝터의 USB 포트 (A 형)를 터치 모듈과 함께 제공된 USB 케이블로 연결하십시오.

-프로젝터와 컴퓨터를 컴퓨터 케이블로 연결했는지 확인하십시오.
- 카메라 장치와 컴퓨터를 USB 케이블로 연결했는지 확인하십시오 . (선택 사양인 대화형 화이트 보드 키트용 )

주：

-무선 LAN 장치의 경우 프로젝터의 USB 포트에 연결하지 마십시오.

7.반사방지 시트 사용 방법

펜 트레이, 화이트 보드 또는 화면 프레임 등과 같은 화면 하단의 물체로 인해 반사가 발생해 손가락으로 그릴 수 없을 경우 터치 모듈과 함께 제공된 반사방지 시트를 사용 하십시오. 반사방지시트를 붙여서 터치 모듈에 의해 퍼진 레이저 빔이 반사 유발 물체에 닭지 않도록 차단하십시오.

주 :

-반사방지 시트를 일단 붙였으면 떼어내지 마십시오. 붙였다 떼기를 반복하면 시트의 접착력이 떨어지게 됩니다.

모델명 NP01TM
레이저 클래스 클래스 1(IEC60825-1:2007)
내부 레이저 다이오드	총 레이저 출력 : 200 mW×2 개 )파장 : 830 nm
입력 단자 USB B 형 x 1
전원 요구사항 /정격 전류	DC5V / 400 mA
전력 소비 2W
중량 290 g / 0.64 파운드
외부 크기	190(폭 × 74.5( 깊이 × 56.8 (높이 )(mm단위 ) / 7.48( 폭×)2.93( 깊이 × 2.24(높이 )(인채단위 )(돌출부 제외 )
유효 거리 60 ~ 100 인치
작동 온도 및 습도	5° ~ 40°C (41° ~ 104°F) 20% ~ 80% (결로 현상이 없음 )
보관 온도 및 습도	-10° ~ 50°C (14° ~ 122°F) 20% ~ 80% (결로 현상이 없음)
