MANUAL DE UTILIZADOR NP01TM NEC

Manual de Instalação

ÍNDICE

Introdução 2

Descarte do produto usado 2

Leia Isto Antes de Iniciar 3

Local para montar o Módulo de Toque e procedimento de montagem .... 5

1. Itens embalados .... 6

2. Nomes das peças .... 6

Face dianteira 6

Interior da tampa 7

Face traseira 7

1. Procedimento da instalação ....8

2. Baixar o Programa de Software 8

3. Montar o Módulo de Toque em cima da tela....9

4. Conexão do cabo USB 11

5. Como Usar a Folha de Antirreflexo 12

6. Especificações .... 13

Obrigado por comprar o Módulo de Toque NEC, NP01TM, doravante designado como módulo de toque ou este produto neste manual.

Ao conectar este produto a um projetor NEC em uso combinado com um kit de quadro branco interativo, ele habilita o desenho na tela usando os dedos em vez de uma caneta stylus.

A operação de toque com os dedos não pode ser executada somente por este produto em uso independente.

Certifique-se de utilizar este produto em uso combinado com o kit de quadro branco interativo (unidade da câmera).

Kit de quadro branco interativo compatível (a partir de fevereiro de 2015)

NP03Wi

Projetores compatíveis (a partir de fevereiro de 2015)

Descarte do produto usado

A legislação na UE implementada em cada Estado Membro exige que os produtos elétricos e eletrônicos com esta marca (à esquerda) devem ser descartados separadamente do lixo doméstico normal. Quando você descartar tais produtos, siga as orientações das autoridades locais e/ou pergunte à loja onde você comprou o produto.

Depois de coletar os produtos usados, eles serão reutilizados e reciclados da maneira apropriada. Este esforço ajudar-nos-á a reduzir a um nível mínimo os resíduos bem como o impacto negativo para a saúde humana e para o ambiente, tal como o do mercúrio contido em algumas peças.

A marca nos produtos elétricos e eletrônicos se aplica somente aos Estados Membros da União Europeia.

Nomes de produtos e de empresas mencionados neste manual de instalação podem ser marcas comerciais ou marcas comerciais registradas de seus respectivos proprietários.

Nota:

(1) É proibida a reimpressão não autorizada do conteúdo deste manual.
(2) O conteúdo deste manual está sujeito a alterações futuras sem aviso prévio.
(3) O conteúdo deste manual foi preparado com atenção meticulosa, mas agradecemos que notifique a NEC se tiver quaisquer dúvidas ou notar quaisquer erros ou omissões.
(4) Por favor, tenha em observância que a NEC não aceitará qualquer responsabilidade por reclamações, danos, perda de ganhos, etc., resultantes da utilização deste produto, independentemente do artigo (3) acima.
(5) A NEC substituirá quaisquer manuais que apresentem uma comparação incorreta ou falta de páginas.

Sobre os pictogramas

Para assegurar a utilização correta e segura do produto, este manual de instalação usa alguns pictogramas para evitar lesões a você e a terceiros, bem como danos à propriedade. Os pictogramas e seus significados são descritos abaixo. Certifique-se de entendê-los completamente antes de ler este manual.

	A não observância deste pictograma e manuseio do produto erradamente poderá resultar em acidentes que levem à morte ou ferimento grave.
	A não observância deste pictograma e manuseio do produto erradamente, poderá resultar em acidente pessoal ou dano à propriedade circundante.

Exemplos de pictogramas

	O símbolo △ indica instruções recomendando cuidado (incluindo avisos). Uma indicação concreta do cuidado é dada dentro do símbolo.
	O símbolo indica ações proibidas. Uma indicação concreta da ação proibida é dada dentro do símbolo.
	O símbolo ● indica as ações necessárias. Uma indicação concreta da ação necessária é dada dentro do símbolo.

AVISO

Aviso de Segurança do LaserO laser de diodo está selado neste produto. O uso de controles ou ajustes dos procedimentos diferente dos aqui especificados pode resultar em exposição prejudicial à radiação.Este produto é classificado como Classe 1 de IEC60825-1:2007.As etiquetas explicativas e de avisos dos PRODUTOS A LASER DE CLASSE 1 se encontram na lateral do corpo deste produto.

⚠ AVISO

	Não olhe através da peça de difusão do laser quando o módulo de toque estiver ligado. Seus olhos poderão ser seriamente danificados.O seguinte pictograma de cuidado é indicado próximo da peça de difusão do laser.Mantenha qualquer item ótico (lupa, espelho refletor, etc.) fora da área da tela de projeção. Isto pode resultar em incapacidade visual.
	Não remova nenhum outro parafuso além dos especificados neste manual de instalação para a montagem/desmontagem deste produto.Não abra nem remodele. Não submeta este produto a choques ou forças excessivas. Isso poderá causar incêndio, choque e vazamento da luz do laser. Para inspeção, ajuste e reparos, entre em contato com o revendedor.
	Não coloque este produto em lugares úmidos. Evite pingar ou derramar água perto deste produto. Se a água tiver sido derramada neste produto, contate seu revendedor.
	Não insira nenhum objeto metálico ou inflamável. Isso poderá causar incêndio ou choque. Preste atenção às crianças. Se algo cair dentro deste produto, desconecte o cabo USB conectado ao projetor e entre em contato com seu revendedor.
	A energia para este produto é fornecida pela porta USB no projetor compatível, através do cabo USB fornecido com este produto.Uma conexão errada poderá causar incêndio ou choque.

CUIDADO

- Se o módulo de toque for montado com os ímãs embutidos, tome as devidas providências contra quedas. Caso contrário, o módulo de toque poderá cair e provocar ferimentos.

Tome medidas de segurança com um item que seja compatível com o sistema de segurança MicroSaver®.

Local para montar o Módulo de Toque e procedimento de montagem

• O módulo de toque não deve ser usado ao ar livre e em áreas onde luz solar direta ou luz forte atinja a superfície da tela. Operação em circunstância de muita claridade, como ao lado de uma janela, próximo a uma lâmpada incandescente ou de halogênio com muita luz infraver-melho, pode causar mau funcionamento.
• Monte o módulo de toque em uma tela cuja deflexão de superfície esteja dentro de 8 mm. Para operações suaves, recomenda-se usar uma tela cuja deflexão de superfície esteja dentro de 3 mm.
• O tamanho de tela utilizável para o módulo de toque é de 60" a 100".
• Para utilização do módulo de toque, instale o projetor em uma unidade de montagem na parede, no teto ou na mesa. Se o projetor for instalado em um desktop, o módulo de toque não poderá ser usado.

- Monte o módulo de toque na posição indicada na ilustração abaixo, considerado a área de projeção da imagem.

* Preste atenção para que a montagem não obstrua a luz de projeção.

- Para prender o módulo de toque, use o ímã embutido ou parafusos disponíveis comercialmente.

- Para utilização de parafusos disponíveis comercialmente, prepare dois (2) ferrolhos com diâmetro nominal de 3 mm. Escolha um ferrolho apropriado para suas circunstâncias.

- Para prender o módulo de toque, use o ímã embutido ou parafusos disponíveis comercialmente. - Para utilização de parafusos disponíveis comercialmente, prepare dois (2) ferrolhos com diâmetro nominal de 3 mm. Escolha um ferrolho apropriado para suas circunstâncias.

1. Itens embalados

Confira se a caixa contém tudo o que está listado. Se faltar alguma coisa, entre em contato com o revendedor.

	Módulo de ToqueMonte em cima de uma tela ou quadro branco projetando a imagem de um projetor.
	Cabo USB (3,0 m / 118 pol.) x 1 (*Para fornecimento de energia)7N520086Para conectar a porta USB no módulo de toque (tipo B) e a porta USB em um projetor (tipo A)
	Folha de anti-reflexo (Comprimento 175 mm / 7 pol., 12 pçs.)Para esconder saliências e obstruções ao redor da tela que desativam o desenho através do módulo de toque.
	Manual de instalação (este documento)

2. Nomes das peças

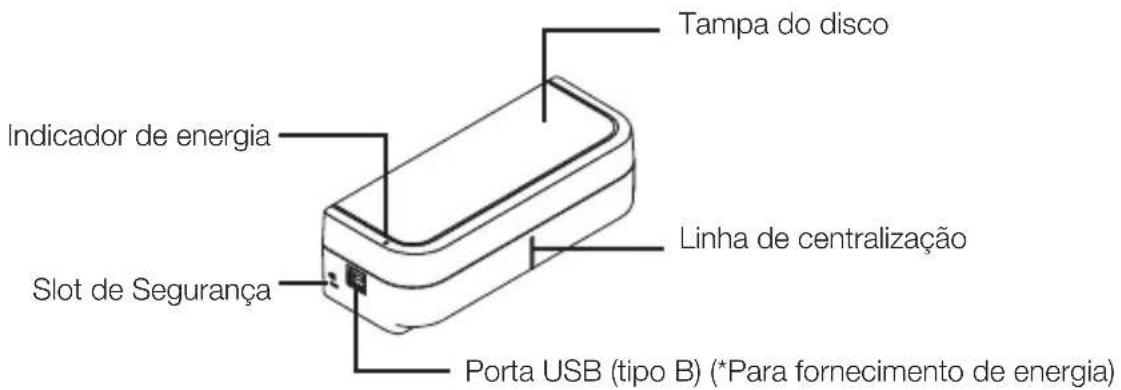

Face dianteira

Interior da tampa

CUIDADO

- Quando o módulo de toque estiver montado em uma tela ou quadro branco através de ímãs, segure o módulo de toque e depois remova a tampa. Caso contrário, o módulo de toque poderá cair e provocar ferimentos.

Face traseira

Porta de difusão do laser

Cuidado:

- Não toque nas portas de difusão do laser. Isso poderá causar mau funcionamento.

Nota:

O slot de segurança é compatível com o sistema de segurança MicroSaver®.

3. Procedimento da instalação

PASSO 1 Baixe e instale o programa de software no computador.

PASSO 2 Conecte o kit de quadro branco interativo ao projetor para ativar a utilização da caneta stylus.

PASSO 3 Faça a calibração da câmera.

PASSO 4 Monte o módulo de toque em cima da tela.

PASSO 5 Conecte o cabo USB.

PASSO 6 Faça o ajuste do módulo de toque.

Nota:

- Para detalhes a respeito do PASSO1 (Como instalar o programa de software), do PASSO3 (Como calibrar a câmera) e do PASSO6 (Como ajustar o módulo de toque), consulte o manual do software que encontra-se disponível no website de nossa empresa.

4. Baixar o Programa de Software

Faça a calibração da unidade da câmera para o kit de quadro branco interativo e o ajuste do módulo de toque para utilização do mesmo.

O programa de software exclusivo encontra-se disponível no website de nossa empresa. Por favor, visite também o nosso site para suporte a respeito de condições operacionais, tais como os SOs compatíveis:

URL: http://www.nec-display.com/dl/en/index.html

Um PDF (Portable Document Format, Formato de Documento Portátil) com explicações das operações de calibração da câmera através do programa de software e do ajuste do módulo de toque está disponível. Para exibir ou imprimir os arquivos PDF, é necessário o Adobe Reader™.

5. Montar o Módulo de Toque em cima da tela.

• Os ímãs embutidos encontram-se na face traseira do módulo de toque como configuração padrão de fábrica. Não é necessário prender o módulo de toque com parafusos em uma tela ou quadro branco que atraia ímãs.
• Para usar o módulo de toque em uma tela ou quadro branco que não atraiam ímãs, remova o ímã embutido da face traseira do módulo de toque e prenda o módulo de toque com parafusos disponíveis comercialmente.
• Use parafusos comercialmente disponíveis (2 pçs.) com diâmetro nominal de 3 mm. Prepare ferrolhos que sejam adequados para suas circunstâncias.
• Projete a tela de ajuste no programa de software. A linha de ajuste para posição central será exibida. Alinhe com a linha de centralização no módulo de toque.
• Consulte a página 5 para os procedimentos de montagem do módulo de toque na unidade de montagem de projeção na mesa.

Nota:

- Não conecte o cabo USB antes de montar o módulo de toque sobre a tela.

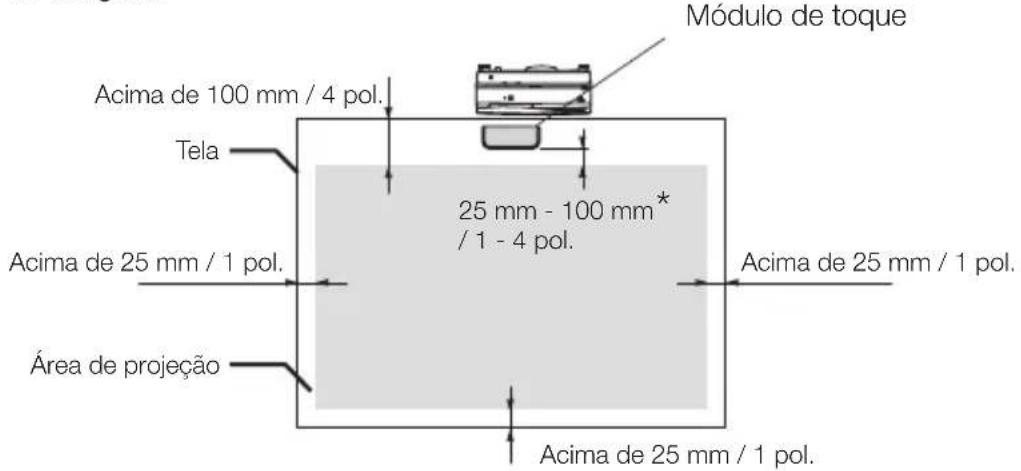

[1] Decida a posição para montar o módulo de toque usando a imagem abaixo como referência.

* Preste atenção para que a montagem não obstrua a luz de projeção.

[2] Monte o módulo de toque na tela.

Montagem com os ímãs embutidos

• Coloque a face traseira do módulo de toque em uma tela ou quadro branco, visto que o módulo de toque é fornecido com ímãs embutidos em sua face traseira como configuração padrão de fábrica.
• No caso de o módulo de toque ser montado com os ímãs embutidos, tome as devidas providências contra quedas. Prepare o cabo de segurança Kensington disponível comercialmente e conecte-o ao slot de segurança no módulo de toque.

Montagem com parafusos disponíveis comercialmente

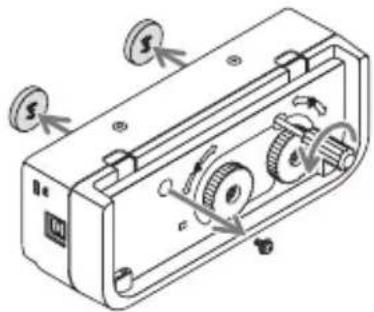

IMPORTANTE

- Antes de montar o módulo de toque com parafusos disponíveis comercialmente, certifique-se de que o ajuste do módulo de toque (descrito daqui por diante) possa ser realizado de-vidamente. Por favor, considere uma montagem temporária até que a realização adequada do ajuste possa ser verificada. Tome medidas preventivas contra quedas para a montagem temporária.

- Utilize o conjunto de orifícios dos ímãs para a montagem do módulo de toque com parafusos. Remova os ímãs do módulo de toque com uma chave de fenda Phillips (plus head). Guarde os ímãs e parafusos removidos.

- Monte o módulo de toque em uma tela ou quadro branco com parafusos disponíveis comercialmente.

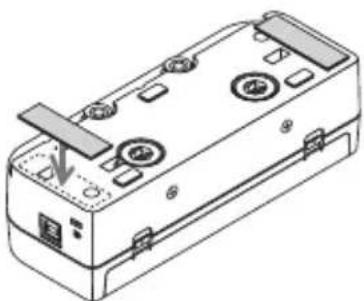

- Para utilizar a unidade de montagem de projeção na mesa, prenda o módulo de toque com um fita adesiva de dupla face disponível comercialmente, selando a face traseira do módulo de toque.

Prepare uma fita adesiva de dupla face cuja grossura esteja entre 1,2 mm a 1,5 mm.

- Não use uma fita adesiva de dupla face em outras situações que não para a montagem do módulo de toque em uma mesa. Isso poderá causar ferimentos provocados pela queda do módulo de toque.

6. Conexão do cabo USB

Conecte a porta USB (tipo B) no módulo de toque e a porta USB (tipo A) no projetor através do cabo USB fornecido com o módulo de toque.

• Certifique-se de que o projetor e o computador estão conectados pelo cabo do computador.
• Certifique-se de que a unidade da câmera e o computador estão conectados pelo cabo USB. (para o kit de quadro branco interativo opcional)

Nota:

- Não conecte à porta USB no projetor para uma unidade LAN sem fios.

7. Como Usar a Folha de Antirreflexo

Use a folha de antirreflexo fornecida com o módulo de toque quando o desenho através dos dedos estiver desativado devido ao reflexo causado por um objeto que se encontra na parte inferior da tela, tal como uma bandeja de canetas, um quadro branco ou uma moldura da tela, etc. Cole a folha de antirreflexo de forma que o feixe de laser difundido pelo módulo de toque não atinja o objeto causador do reflexo.

Nota:

- Não descasque a folha de reflexo após ser colada. Colar e descolar repetidamente fará com que a força adesiva da folha se deteriore.

Nome do modelo NP01TM
Classe do laser Classe 1 (IEC)	60825-1:2007)
Laser de diodo interno Potência total do laser: 200 mW ( ×2 pcs.)Comprimento de onda: 830 nm
Terminal de entrada USB tipo B x 1
Requisito de energia /Corrente elétrica nominal	CC 5 V / 400 mA
Consumo de energia 2 W
Peso 290 g / 0,64 lbs
Dimensões Externas 190 (L)	× 74,5 (D) × 56,8 (A) (unidade em mm) / 7,48 (L) × 2,93 (D)× 2,24 (A) (unidade em polegadas) (não incluindo protrusão)
Faixa efetiva 60 a 100 polegadas
Temperatura e umidade de operação	5° a 40°C (41° a 104°F) 20% a 80% (sem condensação)
Temperatura e umidade de armazenamento	-10° a 50°C (14° a 122°F) 20% a 80% (sem condensação)
