使用説明書 NP01TM NEC

本製品を安全にお使いいただくために、ご使用の前に

必ずお読みください....3

タッチモジュールの設置場所および取り付け方法について……5

1. 同梱の部品一覧 ......6

2. 各部の名称 …… 6

前面 6

カバー内部 7

背面 7

1. タッチモジュールを使用するまでの流れ .....8

2. ドライバソフトをダウンロードする .....8

3. タッチモジュールをスクリーン上部に取り付ける ......9

4. USB ケーブルを接続する ..... 11

5. 反射防止シートの使いかた ..... 12

6. 仕様 ..... 13

7. 保証とサービス ..... 13

タッチモジュール保証書 ..... 15

このたびは、タッチモジュール「NP01TM」をお買い上げいただき誠にありがとうございます。本書では「タッチモジュール」または「本製品」と呼びます。

当社のプロジェクターと電子黒板キットとの組み合わせに、タッチモジュールを追加することにより、電子ペンを使用する代わりに、指先でスクリーンをなぞって描画することができます。

本製品単体ではタッチ操作は行えません。必ず電子黒板キット（カメラユニット）と組み合わせてご使用ください。

●対応している電子黒板キット：(2015年2月時点)

NP03Wi

● 対応しているプロジェクター：（2015年 2月時点）

※上記の型名の末尾に「-N2」、「-N3」が付いている機種でも使用可能です。

この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。 VCCI-B

輸出に関する注意事項

本製品の輸出（個人による携行を含む）については、日本国および外国の法に基づいて許可が必要となる場合があります。

必要な許可を取得せずに輸出すると同法により罰せられます。

輸出に際しての許可の要否については、NEC プロジェクター・カスタマサポートセンターにお問い合わせください。

・本書に記載のメーカー名および商品名は、各社の登録商標または商標です。

●廃棄について

本製品を廃棄する際は、お買い上げの販売店、または自治体にお問い合わせください。

ご注意

（1）本書の内容の一部または全部を無断転載することは禁止されています。
(2) 本書の内容に関しては将来予告なしに変更することがあります。
(3) 本書は内容について万全を期して作成いたしましたが、万一ご不審な点や誤り、記載もれなどお気付きのことがありましたらご連絡ください。
(4) 本機の使用を理由とする損害、逸失利益等の請求につきましては、当社では（3）項にかかわらず、いかなる責任も負いかねますので、あらかじめご了承ください。
(5) 乱丁、落丁はお取り替えいたします。

本製品を安全にお使いいただくために、ご使用の前に必ずお読みください

絵表示について

この「設置説明書」では、製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、いろいろな絵表示をしています。その表示と意味は次のようになっています。内容をよく理解してから本文をお読みください。

警告	この表示を無視して、誤った取り扱いをすると、人が死亡や大けがをするなど人身事故の原因となります。
注意	この表示を無視して、誤った取り扱いをすると、人がけがをしたり周囲の家財に損害をあたえたりすることがあります。

絵表示の例

	△記号は注意(警告を含む)をうながす内容があることを告げるものです。図の中に具体的な注意内容が描かれています。
	◎記号はしてはいけないことを表しています。図の中に具体的な禁止内容が描かれています。
	●記号はしなければならないことを表しています。図の中に具体的な指示内容が描かれています。

警告

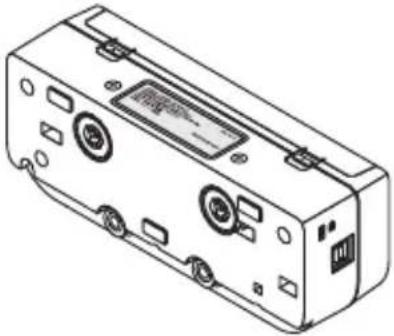

● 本製品にはレーザダイオードが内蔵されています。本書に記載した以外の手順による制御および調整は、危険なレーザ放射の露光に結びつくことがあります。本製品は、レーザー製品の安全規格 IEC60825-1:2007 のクラス 1 レーザ製品に分類されます。このクラス 1 レーザ製品の説明ラベルは、本製品の側面に貼付しています。

警告

	● レーザ発光部をのぞかないでください。目を痛める原因となります。特にお子様にはご注意ください。レーザ発光部の近くに次の絵記号を表示しています。● 本製品を使用中は、スクリーンの範囲内に光学機器(ルーペや反射鏡など)を近づけないでください。視力障害の原因になります。
	● 本製品を取り付けるとき、または取り外すときは、指定以外のねじは外さないでください。● 本製品を分解、改造しないでください。また、衝撃をあたえたりしないでください。火災・感電およびレーザ光がもれる原因となります。内部の点検・調整・修理は NEC プロジェクター・カスタマサポートセンターにご相談ください。
	● 湿気のある所、水にぬれるおそれがある所では使用しないでください。万一本製品の内部に水が入った場合は NEC プロジェクター・カスタマーサポートセンターにご連絡ください。
	● 本製品の内部に金属類や燃えやすいものなどの異物を差し込まないでください。火災・感電の原因となります。特にお子様のいる家庭ではご注意ください。万一異物が本製品内部に入った場合は、まずプロジェクターと接続している USB ケーブルを抜いてください。そして NEC プロジェクタカスタマサポートセンターにご連絡ください。
	● 本製品への電源供給は、添付の USB ケーブルを用いて、対応しているプロジェクターの USB ポートから行ってください。誤った接続を行うと、火災・感電の原因となります。

注意

● 内蔵のマグネットを用いて取り付ける場合は、必ず落下防止の措置を施してください。タッチモジュールが落下してけがの原因となることがあります。市販のケンジントン社製セキュリティワイヤー対応商品をお買い求めのうえ、タッチモジュールの盗難防止用ロックに接続してください。

タッチモジュールの設置場所および取り付け方法について

- タッチモジュールは、屋外およびスクリーン面に直射日光や強い光が当たる場所では使用できません。

窓際などの明るい環境や、赤外線を多く発する白熱電灯、ハロゲンランプなどの近くでは、タッチ操作が誤動作する場合があります。

• タッチモジュールは、反りや歪み、表面の凹凸が 8mm 以内の平坦なスクリーンに設置してください。タッチ操作をスムーズに行うには、表面の凹凸が 3mm 以内のスクリーンを推奨します。
• タッチモジュールが使用可能なスクリーンサイズは、60～100型です。
• タッチモジュールを使用する場合は、プロジェクターを壁掛け金具、天吊り金具、またはテーブル投写金具に取り付けて投写してください。プロジェクターを床置き設置したとき、タッチモジュールは使用できません。

- プロジェクターの投写範囲に対して、次の図の位置にタッチモジュールを取り付けてください。

★プロジェクターの投写光を遮らない位置に設置してください。

• タッチモジュールは、内蔵のマグネットまたは市販のネジを用いて取り付けてください。
• 市販のネジを使用する場合は、呼び径 3mm のボルト（2 本）を使用してください。 ボルトはお客様の使用環境において最適なボルトを選択してください。

1. 同梱の部品一覧

	タッチモジュール本体プロジェクターから映像を投写するスクリーンやボードの上部に取り付けます。
	USB ケーブル(3m、1 本)(※電源供給用)7N520086タッチモジュールの USB ポート(タイプ B)とプロジェクターの USB ポート(タイプ A)を接続します。
	反射防止シート(長さ 175mm、12 枚)スクリーンの周囲にある凸や障害物が原因で、タッチモジュール使った描画が行えない場合に、障害物を隠すように貼り付けます。
	設置説明書(本書)タッチモジュールの設置方法を説明しています。本書の巻末に日本国内の保証書を記載しています。

参考

• 万一添付品などが不足していたり破損している場合は、お買い上げの販売店にご連絡ください。
• 添付品の外観が本書のイラストと多少異なる場合がありますが、実用上の支障はありません。

2. 各部の名称

前面

カバー内部

注意	マグネットを使ってスクリーンやボードに取り付けているときは、タッチモジュール本体を支えながらカバーを外してください。タッチモジュールが落下してけがの原因となることがあります。

背面

注意

- レーザ発光部には触れないでください。故障の原因となります。

参考

- 盗難防止用ロックについて（盗難防止用ロックは、市販のケンジントン社製セキュリティワイヤーに対応しています。製品については、ケンジントン社のホームページをご参照ください。

3. タッチモジュールを使用するまでの流れ

ステップ 1 ドライバソフトをダウンロードし、コンピュータにインストールする。

ステップ 2 プロジェクターに電子黒板キットを接続し、電子ペンを使用できるようにする。

ステップ 3 カメラのキャリブレーションを行う。

ステップ 4 タッチモジュールをスクリーン上部に取り付ける。

ステップ 5 USB ケーブルを接続する。

ステップ 6 タッチモジュールの調整を行う

注意

- ステップ1：ドライバソフトのインストール方法、ステップ3：カメラのキャリブレーション方法、ステップ6：タッチモジュールの調整方法については、ドライバソフトの説明書をダウンロードしてご確認ください。

4. ドライバソフトをダウンロードする

タッチモジュールを使用するには、電子黒板キットのカメラユニットのキャリブレーションとタッチモジュールの調整が必要です。専用のドライバソフトを当社プロジェクターのサポートページからダウンロードしてコンピュータにインストールしていただく必要があります。

ドライバソフトの対応 OS などの使用条件は当社プロジェクターのサポートページにてご確認ください。

URL : http://www.nec-display.com/dl/jp/pj/soft/lineup.html

ドライバソフトを使ったカメラのキャリブレーション方法、およびタッチモジュールの調整方法は、ドライバソフトのマニュアルをダウンロードしてご確認ください。

5. タッチモジュールをスクリーン上部に取り付ける

• タッチモジュールの背面には工場出荷時にマグネットが内蔵されています。マグネットでの固定が可能なスクリーンやボードの場合は、ネジ留めする必要はありません。
• マグネットでの固定ができないスクリーンやボードの場合は、背面からマグネットを外し、市販のネジを使って取り付けてください。
• 市販のネジを使用する場合は、呼び径 3mm のボルト（2 本）を使用してください。ボルトはお客様の使用環境において最適なボルトを選択してください。
• ドライバソフトの調整画面を投写すると、センター位置調整用ラインが表示されます。タッチモジュールのセンター位置合わせラインと合わせてください。
• テーブル投写金具を使用する場合のタッチモジュールの取り付け方法は 10 ページをご覧ください。

注意

- タッチモジュールをスクリーンに取り付ける前に USBケーブルを接続しないでください。

[1] 次の図を参考に、スクリーンに対してタッチモジュールの取り付け位置を決める。

★プロジェクターの投写光を遮らない位置に設置してください。

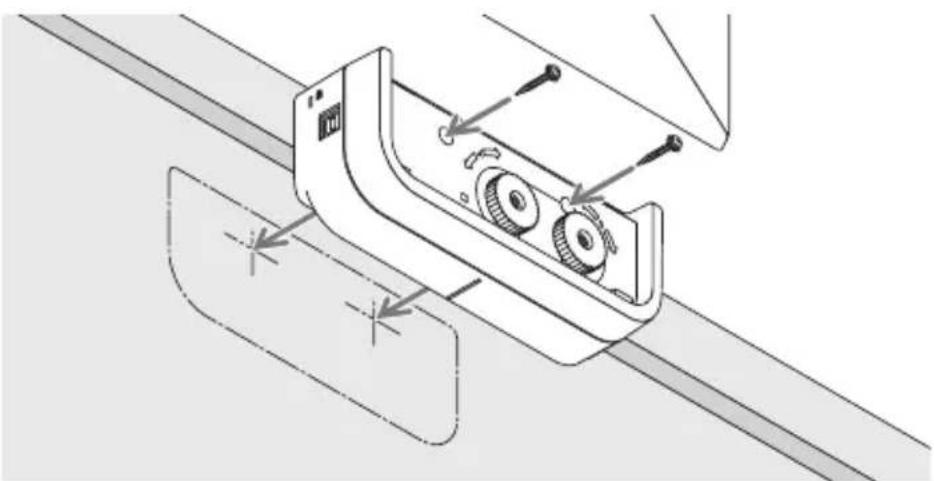

[2] タッチモジュールをスクリーンに取り付ける。

●マグネットを使って取り付ける場合

• タッチモジュールの背面には工場出荷時にマグネットが内蔵されていますので、そのままスクリーンやボードに取り付けてください。
• マグネットを用いて取り付ける場合は、必ず落下防止の措置を施してください。市販のケンジントン社製セキュリティワイヤー対応商品をお買い求めのうえ、タッチモジュールの盗難防止用ロックに接続してください。

●市販のネジを使って取り付ける場合

重要

- 市販のネジを使って取付ける前に、本書の次ページ以降で説明しているタッチモジュールの調整が正常に行えるかを確認してください。それまでは、仮の固定方法をご検討ください。その際、タッチモジュールが落下しないようにご注意ください。

- ネジを使って取り付ける場合は、マグネット固定用の穴を利用します。

プラスドライバーを使って、タッチモジュールからマグネットを取り外してください。取り外したマグネットとネジは大切に保管してください。

- 市販のネジを使ってタッチモジュールをスクリーンやボードに取り付けてください。

- テーブル投写金具を使用する場合は、タッチモジュールの背面に市販の両面テープを貼って固定してください。両面テープは、厚みが 1.2～1.5mm のものを使用してください。

- タッチモジュールをテーブルに設置する以外（スクリーンやボードの上部に取り付ける場合）は、両面テープは使用しないでください。タッチモジュールが落下してけがの原因となることがあります。

6. USB ケーブルを接続する

タッチモジュールの USB ポート（タイプ B）とプロジェクターの USB ポート（タイプ A）を添付の USB ケーブルを使って接続します。

• プロジェクターとコンピュータがコンピュータケーブルで接続されていることを確認してください。
• カメラユニットとコンピュータが USB ケーブルで接続されていることを確認してください（別売の電子黒板キットの場合）。

注意

- プロジェクター側の無線 LAN ユニット接続用の USB ポートには接続しないでください。

7. 反射防止シートの使いかた

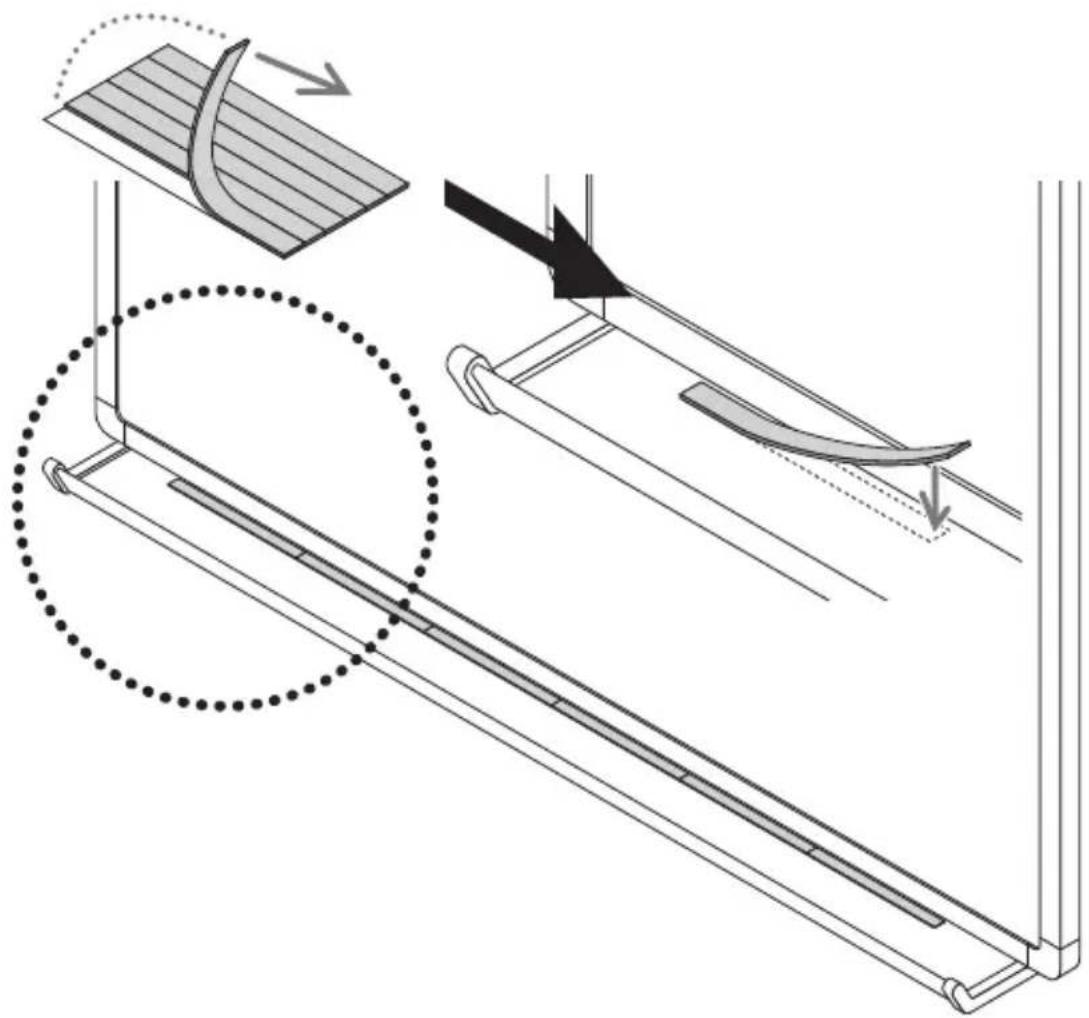

添付の反射防止シートは、スクリーンやボードの下部のペントレーや周囲の枠のような障害物（反射物）が原因で、指を使った描画が行えない場合に使用します。

タッチモジュールからのレーザ光が障害物（反射物）に当たらないように、反射防止シートを貼ります。

注意

- 貼り付けた反射防止シートは外さないでください。貼る、外すを繰り返すとシールの粘着力が低下します。

型名 NP01TM
レーザクラス クラス 1 (IEC60825-1:2007)
内蔵レーザダイオード	最大出力 200mW (× 2個 )波長 830nm
入力端子 USB	タイプ B × 1
電源/定格電流	DC5V/400mA
消費電力 2W
質量 290g
外形寸法	190(幅) × 74.5(奥行) × 56.8 (高さ)mm (突起部含まず)
有効範囲	60 ~ 100 型
動作温度	5 ~ 40°C/動作湿度:20 ~ 80% (ただし、結露しないこと)
保管温度 -	10 ~ 50°C/保管湿度:20 ~ 80% (ただし、結露しないこと)

9. 保証とサービス

保証書

この商品には保証書を添付しております。保証書は必ず「お買い上げ日・販売店名」などの記入をお確かめのうえ、販売店から受け取っていただき内容をよくお読みのあと大切に保存してください。

保証書は、本書記載内容で無料修理を行うことをお約束するものです。（下記の保証規定をご覧ください）

お買い上げの日から保証書に記載している期間中に故障が発生した場合は、保証書をご提示の上、NEC プロジェクター・カスタマサポートセンターにご依頼ください。

保証期間経過後の修理

修理すれば使用できる場合には、ご希望により有料で修理させていただきます。

ご不明な点や修理に関するご相談

製品の故障、修理に関するご質問は NEC プロジェクター・カスタマサポートセンターにお願いいたします。

電話番号：0120-610-161

受付時間：9:00～18:00（土・日・祝日、その他特定日を除く）

保証規定

1. 取扱説明書、本体添付ラベル等の注意書きに基づくお客様の正常なご使用状態のもとで保証期間中に万一故障した場合は、無料にて故障箇所を当社所定の方法で修理させていただきますので、NEC プロジェクター・カスタマサポートセンターに保証書を添えてお申し出ください。

修理を行うために交換された旧部品、または機器の一部は、当社にて回収いたします。

なお、本製品のハードウェア部分の修理に限らせていただき、お客様がご使用のソフトウェア、データ等の破損は保証致しかねます。

1. 本製品の故障、またはその使用によって生じた直接、間接の損害については当社はその責任を負わないものとします。
2. 次のような場合には、保証期間中でも有料修理になります。

(1) 本保証書のご提示がない場合。
(2) 本保証書に、保証期間、型名、および販売店名の記入のない場合、または字句を書き替えられた場合。
(3) お客様による輸送、移動時の落下、衝撃等お客様の取り扱いが適正でないために生じた故障、損傷の場合。
(4) お客様による使用上の誤り、あるいは不当な改造、修理による故障及び損傷。
(5) 火災、塩害、ガス害、地震、落雷、および風水害、その他天災地変、あるいは異常電圧などの外部要因に起因する故障及び損傷。
(6) 高温・多湿の場所、車輛、船舶、煙・油煙・たばこの煙・埃の多い場所等で使用された場合に生ずる故障および損傷。
(7) 本製品に接続している当社指定以外の機器および消耗品に起因する故障および損傷。
(8) 正常なご使用状態のもとで部品が自然消耗、摩耗、劣化により故障した場合。
(9) お客様のご要望により、当社から出張にて修理に伺う場合は、出張に要する実費を申し受けます。

1. ご不明な点は、NEC プロジェクター・カスタマサポートセンターにご相談ください。

2. 本保証書は日本国内においてのみ有効です。

- この保証書は本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。従ってこの保証書によってお客様の法律上の権利を制限するものではありません。

保証期間経過後の修理などについてご不明の場合は、NEC プロジェクター・カスタマサポートセンターにお問い合わせください。

- 補修用性能部品の保有期間は、製造打切後 5 年です。

(出張修理の場合出張費用は有料になります。)

型名	NP01TM ★製造番号
フリガナ★お客様名 様(ご担当者名)
法人名・部署名※ご法人の場合のみご記入ください。
★ご住所 〒
電話番号
★お買い上げ日年 月 日		★取扱販売店名・住所・電話番号
保証期間(お買い上げ日より)本体1ヶ年

★印の欄に記入のない場合は保証致しかねますので、必ずご記入ください。

★印の欄はボールペンでご記入ください。

◇ご販売店様へ

お買い上げ日、貴店名、ご住所、電話番号をご記入のうえ、本保証書をお客様にお渡しください。

◇お客様へ

お客様名、ご住所、電話番号をご記入ください。

本書は再発行致しませんので、紛失しないよう大切に保存してください。

NEC ディスプレイソリューションズ株式会社

東京都港区三田一丁目 4 番 28 号
