NP01TM - Аксессуар для проектора NEC - Бесплатное руководство пользователя

Тип продукта	Аксессуар для проектора (кронштейн/фильтр/адаптер)
Совместимость	Проекторы NEC серии NP, конкретная модель NP01TM
Размеры (Д x Ш x В)	150 x 80 x 30 мм
Вес	0,25 кг
Основной материал	ABS-пластик и металл
Цвет	Черный
Рабочая температура	от 0 °C до 40 °C
Относительная влажность	от 20% до 80% (без конденсации)
Питание	Нет (пассивный)
Гарантия	2 года (запчасти и работа)
Установка	Настенное крепление или на штативе (в зависимости от комплекта)
Основные функции	Кронштейн проектора, регулировка угла, управление кабелями
Уход и чистка	Протирать мягкой сухой тканью. Не использовать растворители.
Безопасность	Не превышать максимальную нагрузку 5 кг. Регулярно проверять крепление.
Запасные части и ремонтопригодность	Запчасти доступны у NEC. Ремонт в авторизованном центре.
Содержимое упаковки	Аксессуар NP01TM, монтажный комплект, инструкция по эксплуатации
Сертификаты	CE, RoHS
Страна происхождения	Япония
Артикул производителя	NP01TM

Часто задаваемые вопросы - NP01TM NEC

Как установить NP01TM на мой проектор NEC?

Прикрепите кронштейн NP01TM к проектору с помощью прилагаемых винтов. Убедитесь, что проектор выключен и отключен от сети. Следуйте схемам в инструкции для правильного выравнивания.

Какие проекторы совместимы с этим аксессуаром?

NP01TM предназначен для проекторов NEC серии NP, в частности моделей NP-M260X, NP-M300W и т.д. Проверьте совместимость в инструкции.

Могу ли я использовать этот аксессуар для потолочного монтажа?

Да, NP01TM позволяет потолочный монтаж. Используйте прилагаемый монтажный комплект и соблюдайте указания по максимальной нагрузке (5 кг).

Как чистить NP01TM?

Используйте мягкую сухую ткань для удаления пыли. Избегайте химических веществ, которые могут повредить поверхность.

Какова максимальная нагрузка?

Максимальная нагрузка составляет 5 кг. Не превышайте этот предел, чтобы избежать риска падения.

Поставляется ли NP01TM с крепежными винтами?

Да, в упаковке содержится полный монтажный комплект с винтами и подходящими дюбелями.

Как отрегулировать наклон проектора с помощью этого аксессуара?

NP01TM оснащен регулировочным колесиком, которое позволяет регулировать вертикальный угол наклона в пределах ±15 градусов.

Есть ли гарантия на NP01TM?

Да, NEC предоставляет гарантию 2 года на запчасти и работу. Сохраняйте чек для предъявления претензий.

Могу ли я заказать запасные части?

Да, запасные части (винты, кронштейны) доступны в сервисном центре NEC или на их сайте.

Что делать, если аксессуар не подходит к моему проектору?

Проверьте совместимость по серийному номеру проектора. При необходимости свяжитесь с поддержкой NEC.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NP01TM NEC

Руководство по установке

СОДЕРЖАНИЕ

Введение ......2

Утилизация бывшего в использовании изделия....2

Прочтите это перед началом работы....3

Место для установки сенсорного модуля и процедура установки.....5

1. Содержание упаковки ....6

2. Название деталей......6

Передняя сторона....6

Внутренность крышки ....7

Задняя сторона....7

1. Порядок установки.....8

2. Загрузите программное обеспечение ....8

3. Установите сенсорный модуль наверху экрана....9

4. Подсоединение USB-кабеля 11

5. Как использовать антиотражающий лист 12

6. Технические характеристики 13

Благодарим за приобретение сенсорного модуля NP01TM компании NEC, именуемого далее в этом руководстве сенсорный модуль или это изделие.

Путем подключения этого изделия к проектору NEC при совместном использовании с комплектом интерактивной белой доски оно позволяет рисовать на экране пальцами вместо использования сенсорного пера.

Сенсорные операции пальцами нельзя выполнять при отдельном использовании только этого изделия.

Обязательно используйте это изделие в сочетании с комплектом интерактивной белой доски (блок камеры).

Поддерживаемый комплект интерактивной белой доски (по состоянию на февраль 2015 г.) NP03Wi

Поддерживаемые проекторы (по состоянию на февраль 2015 г.)

Утилизация бывшего в использовании изделия

Действующее в каждой стране-участнице законодательство Европейского Союза требует, чтобы бывшие в использовании электрические или электронные изделия, обозначенные меткой слева, утилизировались отдельно от обычных бытовых отходов. При утилизации таких изделий следуйте постановлениям местных властей и/или проконсультируйтесь с персоналом магазина, в котором было приобретено изделие.

После сбора бывших в использовании изделий они перерабатываются и используются вторично соответствующим образом. Эта мера помогает уменьшить объемы отходов, а также снизить до минимального уровня негативное влияние на здоровье людей и состояние окружающей среды, которое способна оказать содержащаяся в деталях ртуть.

Обозначение на электрических и электронных изделиях применяется только для настоящих государств-членов Европейского Союза.

Названия изделий и компаний, упоминаемых в этом руководстве по установке, могут быть торговыми марками или зарегистрированными торговыми марками их соответствующих владельцев.

Примечание:

(1) Неразрешенное переиздание содержимого этого руководства запрещено.
(2) Содержимое этого руководства подлежит будущим изменениям без уведомления.
(3) Содержимое этого руководства подготовлено особенно тщательно, однако если у вас возникнут любые сомнения или вы заметите какие-либо ошибки или опущения, пожалуйста, уведомите об этом NEC.
(4) Пожалуйста, примите во внимание, что NEC не принимает никакой ответственности по претензиям ущерба, неполученного дохода и т. п., возникающим из-за использования этого изделия независимо от статьи (3) выше.
(5) NEC заменит любые руководства с неправильной подборкой информации или отсутствующими страницами.

Прочтите это перед началом работы

О пиктограммах

Для обеспечения безопасного и правильного использования изделия руководство по установке использует несколько пиктограмм, чтобы предотвратить получение травмы вами и другими лицами, а также повреждение имущества.

Пиктограммы и их значения описаны ниже. Обязательно полностью поймите их значение перед чтением этого руководства.

⚠️ ПРЕДУПРЕЖДЕНИЕ	Игнорирование этой пиктограммы и неправильное обращение с изделием может привести к несчастным случаям с летальным исходом или тяжелой травмой.
⚠️ ВНИМАНИЕ	Игнорирование этой пиктограммы и неправильное обращение с изделием может привести к физическому ущербу или повреждению окружающего имущества.

Примеры пиктограмм

	Символ △ обозначает инструкции, требующие внимания (включая предупреждения).Конкретное обозначение предупреждения приведено внутри символа.
	Символ 🔒обозначает запрещенные действия. Конкретное обозначение запрещен-ного действия приведено внутри символа.
	Символ ● обозначает требуемые действия. Конкретное обозначение требуемого действия приведено внутри символа.

⚠️ ПРЕДУПРЕЖДЕНИЕ

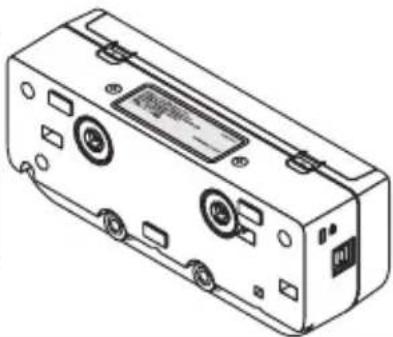

Предупреждение безопасности относительно лазера

• В этом устройстве герметично смонтирован лазерный диод. Использование элементов управления или процедур регулировки, отличных от указанных в данном документе, может вызвать опасное радиоактивное излучение.
  • Данное изделие имеет классификацию Класса 1 IEC60825-1:2007.
• Предупреждающее и пояснительное обозначение ЛАЗЕРНЫЕ ИЗДЕЛИЯ КЛАССА 1 находится на боковой стороне корпуса изделия.

	Не смотрите в часть диффузии лазера, когда сенсорный модуль включен. Это может серьезно повредить глаза.Следующая предупреждающая пиктограмма находится рядом с частью диффузии лазера.Держите любые оптические элементы (лупа, отражающее зеркало и т. д.) в отдалении от области проекционного экрана. Это может привести к ухудшению зрения.
	Не удаляйте любые винты, кроме указанных винтов в этом руководстве по установке для монтажа/демонтажа этого изделия.Не разбирайте и не переделывайте. Не подвергайте это изделие ударам или излишней силе. Это может вызвать пожар, поражение электрическим током и утечку лазерного излучения.Свяжитесь с вашим дилером для проверки, регулировки и ремонта.
	Не располагайте это изделие во влажном месте. Избегайте капель или разбрызгивания воды рядом с этим изделием. Если вода пролилась внутрь изделия, обратитесь к своему дилеру.
	Не вставляйте любые металлические или воспламеняющиеся предметы. Это может привести к возгоранию и поражению электрическим током. Уделяйте достаточно внимания детям. Если что-нибудь упало внутрь этого изделия, отсоедините USB-кабель, подсоединенный к проектору, и свяжитесь с дилером.
	Электропитание для этого изделия подается из USB-порта на поддерживаемом проекторе через USB-кабель, поставляемый с этим изделием.Неправильное соединение может привести к пожару или поражению электрическим током.

⚠️ ВНИМАНИЕ

• Если сенсорный модуль монтируется посредством встроенных магнитов, примите соответствующие контрмеры против падения. В противном случае сенсорный модуль может упасть вниз и причинить травму.Примите меры безопасности при помощи элемента, поддерживающего систему безопасности MicroSaver®.

Место для установки сенсорного модуля и процедура установки

• Сенсорные модули не используются вне помещения и в области воздействия прямого солнечного света или яркого света на поверхность экрана. Эксплуатация в ярких условиях, например, вблизи окна, рядом с лампой накаливания или галогенной лампой, излучающей сильный инфракрасный свет, может привести к неисправной работе.
• Устанавливайте сенсорный модуль на экран, деформация поверхности которого находится в пределах 8 мм. Для устойчивого функционирования рекомендуется использовать экран с деформацией поверхности в пределах 3 мм.
• Размер допустимого к использованию экрана сенсорного модуля составляет от 60 до 100 дюймов.
• Для использования сенсорного модуля установите проектор при помощи устройства настенного крепления, устройства потолочного крепления или устройства настольного крепления. Если проектор установлен на рабочий стол, сенсорный модуль нельзя использовать.

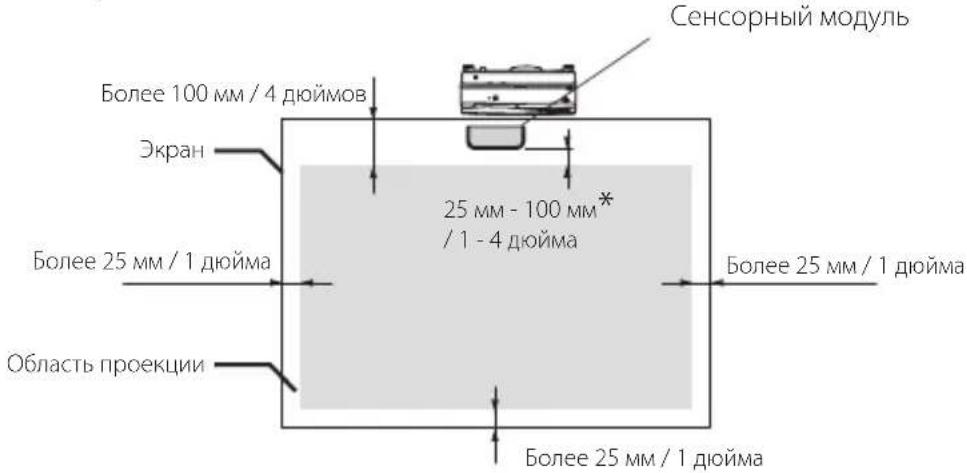

- Установите сенсорный модуль в положение, как показано на рисунке ниже, с учетом области проекции изображения.

* Обратите внимание, чтобы установленное изделие не мешало проекционному свету.

• Для закрепления сенсорного модуля используйте встроенный магнит или доступные в продаже винты.
• Для использования доступных в продаже винтов подготовьте два (2) болта номинальным диаметром 3 мм. Выберите болт, соответствующий вашим условиям.

1. Содержание упаковки

Убедитесь, что в комплект входят все предметы, перечисленные ниже. Если какие-либо элементы отсутствуют, свяжитесь с вашим дилером.

	Сенсорный модульУстановите наверху экрана или на белой доске, на которую проектор проецирует изображение.
	USB-кабель (3,0 м / 118 дюймов) x 1 (*для источника питания)7N520086Для соединения USB-порта на сенсорном модуле (тип В) и USB-порта на проекторе (тип А)
	Антиотражающий лист (длина 175 мм / 7 дюймов, 12 шт.)Для скрытых неровностей и препятствий вокруг экрана, которые не позволяют рисовать при помощи сенсорного модуля.
	Руководство по установке (этот документ)

2. Название деталей

Передняя сторона

Внутренность крышки

ВНИМАНИЕ

- Когда сенсорный модуль установлен на экране или белой доске при помощи магнитов, возьмите и удерживайте сенсорный модуль, а затем снимите крышку. В противном случае сенсорный модуль может упасть вниз и причинить травму.

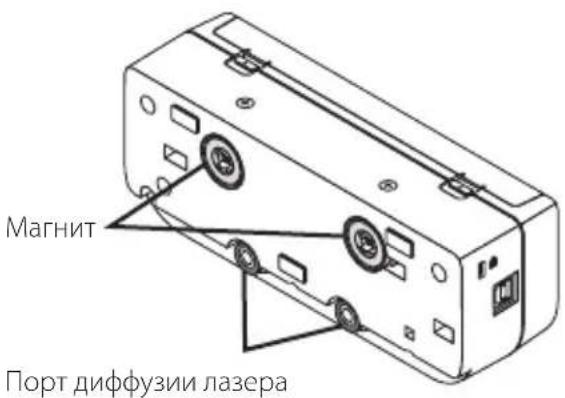

Задняя сторона

Внимание:

- Не прикасайтесь к портам диффузии лазера. Это может привести к неисправной работе.

Примечание:

Слот безопасности поддерживает систему безопасности MicroSaver®.

3. Порядок установки

ШАГ 1 Загрузите и установите программное обеспечение на компьютер.

ШАГ 2 Подсоедините комплект интерактивной белой доски к проектору для возможности использования сенсорного пера.

STEP 3 Выполнение калибровку камеры.

ШАГ 4 Установите сенсорный модуль наверху экрана.

ШАГ 5 Подсоедините USB-кабель.

ШАГ 6 Выполните регулировку сенсорного модуля.

Примечание:

- Подробности ШАГА1 (Как установить программное обеспечение), ШАГАЗ (Как выполнить калибровку камеры), и ШАГА6 (Как отрегулировать сенсорный модуль) смотрите в руководстве по программному обеспечению, которое доступно на интернет-странице нашей компании.

4. Загрузите программное обеспечение

Выполните калибровку устройства камеры для комплекта интерактивной белой доски и регулировку сенсорного модуля для использования сенсорного модуля.

Эксклюзивное программное обеспечение доступно на интернет-странице нашей компании. Также посетите наш сайт поддержки для получения информации относительно условий эксплуатации, таких как поддерживаемые ОС:

URL: http://www.nec-display.com/dl/en/index.html

PDF (формат переносимых документов) объясняет операции калибровки камеры при помощи программного обеспечения и доступные регулировки сенсорного модуля. Для просмотра или печати PDF-файлов требуется программа Adobe Reader™.

5. Установите сенсорный модуль наверху экрана

• Встроенные магниты вставлены на задней стороне сенсорного модуля в качестве фабричной настройки по умолчанию. Нет необходимости закреплять сенсорный модуль при помощи винтов на экране или белой доске, которые притягивают магниты.
• Для использования сенсорного модуля на экране или белой доске, которые не притягивают магниты, удалите встроенные магниты на задней части сенсорного модуля и закрепите сенсорный модуль доступными в продаже винтами.
• Используйте доступные в продаже винты (2 шт.) номинальным диаметром 3 мм. Подготовьте болты, которые соответствуют вашим условиям.
• Спроецируйте регулировочный экран в программном обеспечении. Будет отображена линия регулировки центрального положения, совместите ее с центровой линией на сенсорном модуле.
• Смотрите страницу 5 относительно процедур установки сенсорного модуля при помощи устройства установки настольного проецирования.

Примечание:

- Не подсоединяйте USB-кабель до установки сенсорного модуля на экран.

[1] Определите положение установки сенсорного модуля согласно рисунку ниже.

* Обратите внимание, чтобы установленное изделие не мешало проекционному свету.

[2] Установите сенсорный модуль на экран.

Установка при помощи встроенных магнитов

• Поместите заднюю часть сенсорного модуля на экран или белую доску, так как сенсорный модуль имеет встроенные магниты на своей задней части в качестве фабричной настройки по умолчанию.
• Если сенсорный модуль монтируется при помощи встроенных магнитов, примите соответствующие контрмеры против падения. Подготовьте доступный в продаже предохранительный провод Kensington и подсоедините его к слоту безопасности на сенсорном модуле.

Установка при помощи доступных в продаже винтов

ВАЖНО

- Перед установкой сенсорного модуля посредством доступных в продаже винтов убедитесь, что регулировка сенсорного модуля (описанная далее) может быть выполнена правильно. Пожалуйста, учтите временную установку для возможности проверки регулировки правильной работы. Также примите превентивные меры от падения для временной установки.

- Используйте установочные отверстия магнитов для монтажа сенсорного модуля посредством винтов.

Удалите магниты из сенсорного модуля крестообразной отверткой. Сохраните удаленные магниты и винты.

• Установите сенсорный модуль на экран или белую доску при помощи доступных в продаже винтов.

- Для использования устройства установки настольной проекции закрепите сенсорный модуль доступной в продаже двусторонней клейкой лентой на задней части сенсорного модуля.

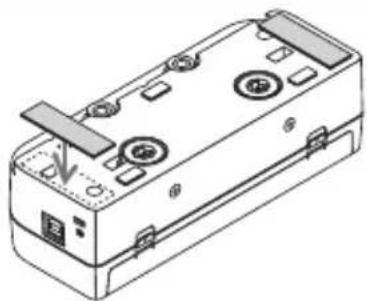

Подготовьте двустороннюю клейкую ленту толщиной от 1,2 мм до 1,5 мм.

- Используйте двустороннюю клейкую ленту только для установки сенсорного модуля на столе. В противном случае это может привести к травме вследствие падения сенсорного модуля.

6. Подсоединение USB-кабеля

Соедините USB-порт (тип B) на сенсорном модуле и USB-порт (тип A) на проекторе USB-кабелем в комплекте с сенсорным модулем.

• Убедитесь, что проектор и компьютер соединены компьютерным кабелем.
- Убедитесь, что устройство камеры и компьютер соединены USB-кабелем. (для дополнительного комплекта интерактивной белой доски)

Примечание:

- Не подсоединяйте к USB-порту на проекторе устройство беспроводной сети.

7. Как использовать антиотражающий лист

Используйте антиотражающий лист в комплекте с сенсорным модулем, когда рисование пальцами невозможно вследствие отражения, создаваемого предметом, расположенным внизу экрана, таким как лоток для пишущих ручек, белая доска или рамка экрана и т. д. Наклейте антиотражающий экран для среза лазерного луча, рассеиваемого сенсорным модулем, чтобы он не попадал на объект, вызывающий отражение.

Примечание:

- Не отклеивайте отражающий лист после его прилипания. Повторные приклеивания и отклеивания снизят силу прилипания листа.

8. Технические характеристики

Название модели NP01TM
Класс лазера	Класс 1 (IEC60825-1:2007)
Внутренний лазерный диод О	Общая мощность лазера: 200 мВт ( × 2 шт.)Длина волны: 830 нм
Входной разъем USB Тип В x 1
Требуемая мощность /Номинальный электриче-ский ток	5 В пост. т. / 400 мА
Потребляемая мощность 2 Вт
Вес 290 г / 0,64 фунта
Внешние размеры	190 (Ш) × 74,5 (Д) × 56,8 (В) (в мм) / 7,48 (Ш) × 2,93 (Д) × 2,24 (В) (в дюймах) (не включая выступ)
Рабочий диапазон От 60 до 10	0 дюймов
Рабочая температура ивлажность	От 5 °C до 40 °C (от 41 °F до 104 °F) от 20 % до 80 % (без конденсата)
Температура и влажностьхранения	От -10 °C до 50 °C (от 14 °F до 122 °F) от 20 % до 80 % (без конденса-та)
