UM361Xi - Проектор NEC - Бесплатное руководство пользователя

Тип продукта	Ультракороткофокусный проектор
Бренд	NEC
Модель	UM361Xi
Технология отображения	ЖК 3 матрицы
Нативное разрешение	WXGA (1280 x 800)
Яркость	3600 ANSI люмен
Контрастность	5000:1
Срок службы лампы	До 6000 часов (нормальный режим)
Питание	100-240 В переменного тока, 50/60 Гц
Энергопотребление	300 Вт (макс)
Размеры (Д x Ш x В)	368 x 286 x 98 мм
Вес	5,5 кг
Подключения	HDMI, VGA, USB, аудио, RS-232
Основные функции	Ультракороткофокусная проекция, коррекция трапеции, экономичный режим
Обслуживание и очистка	Чистите воздушный фильтр каждые 1000 часов, используйте сухую мягкую ткань
Безопасность	Функция блокировки Kensington, автоматическое отключение
Запчасти и ремонтопригодность	Сменная лампа (модель: NP30LP) доступна
Общая информация	Проектор предназначен для классных комнат и совещаний

Часто задаваемые вопросы - UM361Xi NEC

Как включить и выключить проектор NEC UM361Xi?

Подключите проектор, нажмите кнопку Power для включения. Для выключения нажмите дважды Power или удерживайте. Дождитесь остановки вентилятора перед отключением.

Какое минимальное расстояние проекции?

Благодаря ультракороткому фокусу NEC UM361Xi может проецировать изображение 80 дюймов с расстояния всего 30 см от стены.

Как заменить лампу проектора?

Выключите проектор и отключите его от сети. Откройте крышку лампы сбоку, выкрутите старую лампу и вставьте новую. Обратитесь к инструкции для совместимой модели лампы (NP30LP).

Что делать, если изображение размыто?

Используйте кольцо фокусировки на объективе. Если размытость сохраняется, проверьте, не слишком ли близко проектор к экрану или соответствует ли исходное разрешение нативному (1280x800).

Как подключить компьютер к проектору?

Используйте кабель HDMI или VGA для подключения компьютера к проектору. Выберите соответствующий источник через меню Input.

Нормально ли проектор нагревается?

Да, проектор выделяет тепло. Убедитесь, что вентиляционные отверстия не заблокированы. При чрезмерной температуре проектор автоматически отключается.

Как очистить воздушный фильтр?

Выключите проектор. Снимите воздушный фильтр сбоку, пропылесосьте пылесосом или промойте теплой водой. Полностью высушите перед установкой обратно. Чистите каждые 1000 часов работы.

Можно ли использовать проектор без экрана?

Да, но для лучшего качества изображения используйте белый экран или гладкую светлую стену. Избегайте текстурированных поверхностей.

Что означает мигающий индикатор?

Мигающий красный индикатор указывает на проблему (лампа или перегрев). Мигающий зеленый индикатор означает, что проектор нагревается. Обратитесь к инструкции для точного кода.

Как настроить громкость звука?

Используйте кнопки Volume +/- на пульте или панели управления. Также можно настроить громкость через меню Audio.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UM361Xi NEC

Комплект для подключения интерактивной белой доски

NP04Wi

Руководство по установке

СОДЕРЖАНИЕ

Введение....RUS-2

Прочтите это перед началом работы ....RUS-3

Примечание ....RUS-4

Утилизация изделия ....RUS-4

Характеристики ....RUS-4

Содержание упаковки....RUS-5

Названия частей......RUS-6

Процедура настройки......RUS-8

Поиск и устранение неисправностей ....RUS-14

Технические характеристики....RUS-14

Благодарим Вас за приобретение интерактивной белой доски NEC (Модель: NP04Wi).

При подключении проектора NEC к данному изделию, можно использовать белую доску или стену в качестве интерактивной белой доски.

Прилагаемый стилус имеет встроенный суперконденсатор сохранения заряда. Зарядите суперконденсатор в течение 3 минут перед использованием стилуса в первый раз.

В данном руководстве используется пример подключения с UM351W.

Термины HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются торговыми марками или зарегистрированными торговыми знаками HDMI Licensing LLC в США и других странах.

Утилизация использованного изделия

В соответствии с требованиями Европейского законодательства, действующего в каждом из государств-членов, использованные электронные и электрические устройства, имеющие знак (на рисунке слева), должны утилизироваться отдельно от обычных бытовых отходов. При утилизации таких изделий, пожалуйста, следуйте рекомендациям местных органов власти и/или обратитесь в магазин, в котором Вы приобрели изделие.

Собранные использованные изделия перерабатываются и используются вторично соответствующим образом. Эти действия помогут нам уменьшить количество отходов, а также поддерживать на минимальном уровне вредное воздействие таких веществ, как ртуть, содержащаяся в деталях устройств, на здоровье человека и окружающую среду.

Обозначение на электрических и электронных изделиях действительно только для действующих государств-членов Европейского Союза.

EAC

Предостережения

(1) Незаконное переиздание содержания данного руководства запрещено.
(2) Содержание данного руководства может изменяться в будущем без уведомления.
(3) Содержание данного руководства было тщательно подготовлено, однако если у Вас возникнут сомнения или Вы заметите какие-либо ошибки или пропуски, пожалуйста, проинформируйте об этом компанию NEC.
(4) Пожалуйста, имейте в виду, что компания NEC не будет нести никакой ответственности за требования об убытках, неполученном доходе и т.п., возникающих вследствие использования данного изделия, невзирая на положения статьи (3) выше.
(5) NEC заменит любые руководства с неправильной комплектовкой или пропущенными страницами.

О пиктограммах

Чтобы обеспечить безопасное и правильное использование данного изделия, в настоящем руководстве по установке используется ряд пиктограмм для предотвращения травматизма для Вас и других лиц, а также повреждения имущества.

Пиктограммы и их значения представлены ниже. Обязательно полностью поймите их, прежде чем прочесть данное руководство.

ПРЕДУПРЕЖДЕНИЕ	Игнорирование данной пиктограммы и неправильное обращение с изделием могут привести к несчастным случаям, влекущим смерть или серьезные травмы.
ОСТОРОЖНО	Игнорирование данной пиктограммы и неправильное обращение с изделием могут привести к телесным травмам или повреждению имущества, находящегося рядом.

Примеры пиктограмм

Символ обозначает инструкции, требующие осторожности (включая предупреждения). Конкретное указание предостережения дается внутри этого символа.

Символ обозначает запрещенные действия. Конкретное указание запрещенного действия дается внутри этого символа.

Символ ● обозначает необходимые действия. Конкретное указание необходимого действия дается внутри этого символа.

ПРЕДУПРЕЖДЕНИЕ

- Установите данный продукт на проектор перед установкой проектора на потолок или стену. Если данное изделие установлено после установки проектора на потолок или стену, камера может быть прикреплена ненадежно и может упасть, что приведет к травме. В то же время, это может стать причиной повреждения камеры.

- Обязательно закрепите винты после того, как зафиксируете камеру. Если винты не закреплены должным образом, камера может упасть и привести к травме. В то же время, это может стать причиной повреждения камеры.

- Не держите камеру для перемещения проектора и не применяйте чрезмерную силу к ней. Это может стать причиной повреждения камеры и привести к травме.

- Не устанавливайте данное изделие при следующих условиях: - вблизи воды, ванн или влажных помещений. - под прямыми солнечными лучами, рядом с нагревателями или приборами, излучающими тепло. - в среде, заполненной пылью, дымом или паром. - в местах с высокой температурой

- Не разбирайте и не модифицируйте стилус. Не подвергайте стилус ударам и не сгибайте его. Это может стать причиной повреждения стилуса и привести к травме.

• Используйте широкий экран твердого типа с размером экрана в 100 дюймов или менее.
• Некоторые поверхности экрана могут быть поцарапаны стилусом. Перед использованием стилуса проверьте его в незаметной части экрана, чтобы убедиться, что стилус не повредит поверхность экрана.
• Не используйте стилус в упомянутых ниже местах.

Это может привести к неправильной работе стилуса.

• В местах, где прямой солнечный свет падает на поверхность экрана и киноустановку.
• В местах, где свет от галогенных ламп или ламп накаливания падает непосредственно на поверхность экрана и киноустановку.
• В случае, если в пределах рабочей зоны стилуса используются материалы, отражающие свет. (например, рама экрана)

- Не используйте стилус при указанных ниже условиях. Это может привести к неправильной работе стилуса.

- Когда используется инфракрасное дистанционное управление.

- Гарантированный диапазон рабочей температуры для работы стилуса составляет от 5° до 40° С.

- При монтаже или демонтаже камеры не удаляйте винты, отличные от тех, которые указаны.

Утилизация изделия

- При утилизации данного изделия обратитесь в тот магазин, где оно было приобретено, или в местные органы власти для получения инструкций.

Характеристики

- Функция интерактивной электронной белой доски Путем комбинирования с ПО рисования, доска или стена может использоваться в качестве интерактивной доски, и Вы можете делать рукописные заметки или рисовать изображения на экране с помощью прилагаемого стилуса.

Более того, посредством комбинации с сенсорным модулем (NP01TM продается отдельно), позволяет рисовать на белой доске или стене пальцем.

Поддерживаемые проекторы:

* Не фиксируйте на данном продукте поддерживаемые проекторы, отличные от вышеперечисленных, и специальный держатель.

- Один или несколько человек могут делать заметки или рисовать картинки с помощью стилусов одновременно

С изделием стандартно поставляются два стилуса. Стилус также доступен в качестве опции (NP02Pi).

С данным изделием можно использовать одновременно до 10 стилусов.

Однако, эта цифра может варьироваться в зависимости от используемого программного обеспечения для рисования.

Для использования программного обеспечения для рисования смотрите руководство пользователя, которое включено в программное обеспечения для рисования.

• Функция автоматической калибровки

Регулировка положения легко осуществляется благодаря функции автоматической калибровки.

Содержание упаковки

Проверьте наличие в коробке нижеперечисленных частей. При отсутствии каких- либо частей обратитесь к своему дилеру.

- Блок камеры x 1

- Крепление x 1 (Применимая модель: U321H)

- Прокладка x 1 (Применимая модель: U321H)

• Стилус x 2

Для подключения компьютера к блоку камеры

- Держатель x 1

Держатель и крышка собраны.

- Руководство по установке (данный до-Руково кумент) x 1

- Загрузите драйвер и программное обеспечение калибровки с нашего веб-сайта, чтобы установить их на компьютер.

URL: http://www.nec-display.com/dl/en/index.html

- Требуется программное обеспечение для рисования, чтобы использовать функцию интерактивной белой доски.

С изделием не поставляется программное обеспечение для рисования. Приобретите коммерчески доступное программное обеспечение для рисования.

На рисунке показан пример дополнительного настенного крепления (Модель: NP04WK) с установленным на него проектором.

Названия частей прилагаемого стилуса

Кончик стилуса

Зарядка стилуса

Используйте прилагаемый USB-кабель для подзарядки стилуса, чтобы подсоединить зарядный порт (USB) стилуса к USB-порту компьютера.

Начнется зарядка стилуса. Зарядка завершится примерно через 3 минуты.

- При нажатии кончиком стилуса на экран или белую доску светодиодный индикатор загорится красным, указывая на то, что зарядка завершена и Вы можете использовать стилус. Если красный светодиодный индикатор выключится, зарядите стилус.

Меры предосторожности при использовании стилуса

• Не роняйте стилус и не используйте его не по назначению.
  • Держите стилус подальше от воды и других жидкостей. Если стилус намок, вытрите его немедленно.
• По возможности избегайте тепло и влагу.

Порядок настройки

1. Подключите USB-кабель и держатель к камере.
2. Закрепите камеру на проекторе.

* Процедура закрепления для U321H отличается от других моделей.

1. Установите крышку на держатель.
2. Подключите проектор к компьютеру.
3. Включите проектор и отрегулируйте положение и фокус проецируемого изображения.
4. Подключите USB-кабель, разъем которого подключен к камере, к компьютеру.
5. Установите драйвер и ПО калибровки на компьютер и выполните калибровку.

Предупреждение

• Установите данный продукт на проектор перед установкой проектора на потолок или стену. Если данное изделие установлено после установки проектора на потолок или стену, камера может быть не прикреплена надежно и может упасть, что приведет к травме. В то же время, это может стать причиной повреждения камеры.
• Обязательно закрепите винты после того, как зафиксцируете камеру. Если винты не закреплены должным образом, камера может упасть и привести к травме. В то же время, это может стать причиной повреждения камеры.
• Не держите камеру для перемещения проектора и не применяйте чрезмерную силу к ней. Это может стать причиной повреждения камеры и привести к травме.

Подготовка:

• Подготовьте отвертку
• Однако, держатель и крышка включены для поставки, удалите держатель нажатием кнопки на крышке.

Для закрепления на U321H необходимо поставить прокладку на держатель. Снимите защитную бумагу с задней части прокладки, прикрепите ее положение, указанное стрелкой на рисунке.

1. Подключите USB-кабель и держатель к камере.

① Подключите USB-кабель и держатель к камере.

Подключите L-образный разъем прилагаемого кабеля USB (4,5 м) к порту USB (тип В) на камере.

② Закрепите камеру на держателе.

Установите два выступа на камере в фиксирующие отверстия на держателе и выровняйте положение отверстий под винты. Зафиксируйте камеру одним винтом.

2. Закрепите камеру на проекторе.

* Процедура крепления для U321H отличается от других моделей - UM351W, UM301W, UM361X, UM301X, UM330X, UM280X, UM330W и UM280W

Для UM351W/UM301W/UM361X/UM301X/UM330X/UM280X/UM330W/UM280W

• Снимите крышку кабеля, если она установлена на проектор. Следуйте инструкциям руководства по эксплуатации проектора относительно монтажа/демонтажа крышки кабеля.
• Требуется один винт.

① Закрепите камеру на крышке кабеля.

С внешней стороны крышки кабеля установите два выступа держателя в фиксирующие отверстия на крышке кабеля, затем совместите положение фиксирующих отверстий.

Закрепите их с помощью винта, устанавливая с внутренней стороны крышки кабеля.

② Закрепите крышку кабеля на проекторе.

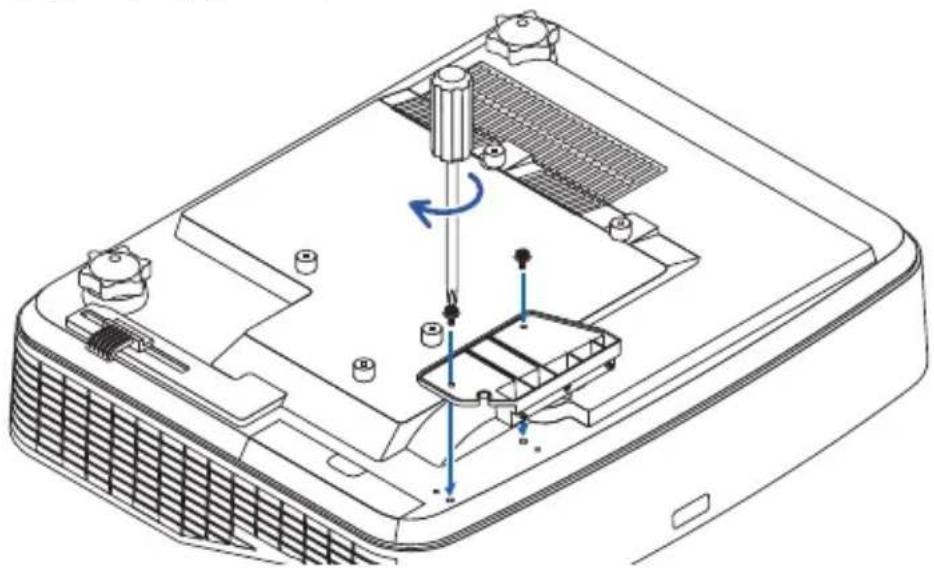

Требуется три винта и крепление.

① Установите крепление на проектор.

Разместите нижнюю часть проектора, перевернув ее, и нажмите на два выступа на креплении в фиксирующих отверстиях на проекторе, затем совместите положение фиксирующих отверстий. Закрепите их двумя винтами.

② Закрепите камеру на креплении.

Разместите проектор, перевернув его, и нажмите на два выступа на держателе в фиксирующих отверстиях на держателе, затем совместите положение фиксирующих отверстий. Закрепите их одним винтом.

3. Установите крышку на держатель.

Нажмите на зажимы внизу крышки фиксирующих отверстий на держателе до щелчка.

Поместите кабель USB внутрь крышки. Для U321H, поместите кабель USB через выступ как и держатель кабелей.

4. Подключите проектор к компьютеру.

Проектор можно подключить к компьютеру при помощи компьютерного кабеля (входит в комплект поставки проектора) или коммерчески доступного HDMI-кабеля.

5. Включите питание проектора, а затем отрегулируйте положение / фокусировку проецируемого изображения.

Порядок регулировки см. в руководстве пользователя проектора.

6. Подключите компьютер и блок камеры с помощью прилагаемого USB-кабеля.

Подключите разъем кабеля USB (4,5 м), разъем которого подключен к камере к порту USB (тип А) на компьютере.

7. Установите драйвер и ПО калибровки на компьютер и выполните калибровку.

Загрузите драйвер и ПО калибровки с нашего веб-сайта и установите их на компьютер. URL-адрес: http://www.nec-display.com/dl/en/index.html

Руководство по установке и калибровке доступно в формате PDF (Portable Document Format). Для просмотра или печати файлов PDF требуется Adobe Reader™. Если Вы не может открыть файл PDF на своем компьютере, получите текущую версию Adobe Reader для Вашей OC на домашней странице Adobe Systems и установите ее на свой компьютер.

ПРИМЕЧАНИЕ

• Требуется программное обеспечение для рисования, чтобы использовать функцию интерактивной белой доски.
  С изделием не поставляется программное обеспечение для рисования. Приобретите коммерчески доступное программное обеспечение для рисования.

Стилус не работает.

• Подключен ли USB-кабель между компьютером (USB-порт типа A) и блоком камеры (USB-порт типа B)?
• Установлен ли драйвер и программное обеспечение калибровки на Вашем компьютере?

• Вы используете стилус в одном из перечисленных далее мест?

• Если на поверхность экрана и/или киноустановку падает прямой солнечный свет, выберите место для установки, которое не подвержено прямому солнечному свету.

• Если свет от галогенных ламп и/или ламп накаливания падает на поверхность экрана и/или киноустановку, измените установленное положение экрана и/или киноустановки или преградите свет от лампы.
• Не используйте экраны, у которых рама сделана из материала, отражающего свет.

Влияние внешнего освещения описано в разделе поиска и устранения неисправностей в руководстве по программному обеспечению NP04Wi. См. руководство по программному обеспечению на странице поддержки для наших проекторов, которое можно загрузить с нашего веб-сайта, и устанавливайте проекторы в подходящих местах, где свет не будет влиять на работу устройства.

• Установлен ли блок камеры в правильном положении?
  • Достаточно ли заряжен стилус?

Если при нажатии кончиком стилуса светодиод не станет красным, зарядите стилус.

- Находится ли размер экрана и температура использования в нужных пределах?

Используйте экран в пределах радиуса действия.

Используйте стилус в диапазоне температур от 5° до 40°C.

• Загрязнен ли объектив блока камеры?

Если объектив блока камеры загрязнен, протрите его мягкой, сухой, непушистой тканью.

Линии, проведенные стилусом, не соответствуют экрану.

• Проведена ли калибровка датчика надлежащим образом?
• Если автоматическое выполнение калибровки не решит проблему, попробуйте выполнить калибровку вручную.

Технические характеристики

Блок камеры

• Входной разъем: USB Тип В × 1
- Потребляемая мощность: 120 мА/5 В, 600 мВт
- Bec: 70 г
- Внешние размеры: 135 (Ш) × 32 (В) × 36 (Г) мм (без учета выступов)
• Рабочий диапазон: От 60 дюймов до 100 дюймов
- Рабочая температура и влажность: от 5° до 40°C/ от 20% до 80% (без конденсации)
- Температура и влажность хранения: от -10^ до 50^/ от 20% до 80% (без конденсации)

Стилус

• Bec: 25 г
• Источник питания: Тип зарядки (очень мощный конденсатор)
  • Время зарядки: 3 минуты
  • Расчетное количество раз зарядки батареи: 100 000
  • Время работы: около 2 часов
• Рабочая температура и влажность: от 5° до 40°C/ от 20% до 80% (без конденсации)
• Температура и влажность хранения: от -10^ до 50^/ от 20% до 80% (без конденсации)

ÝÇÝNDEKÝLER

Giriş......TUR-2
