Typ produktu	Projektor o ultrakrótkim rzucie
Marka	NEC
Model	UM361Xi
Technologia wyświetlania	LCD 3 chipy
Rozdzielczość natywna	WXGA (1280 x 800)
Jasność	3600 lumenów ANSI
Kontrast	5000:1
Żywotność lampy	Do 6000 godzin (tryb normalny)
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy	300 W (maks.)
Wymiary (szer. x gł. x wys.)	368 x 286 x 98 mm
Waga	5,5 kg
Łączność	HDMI, VGA, USB, audio, RS-232
Główne funkcje	Projekcja o ultrakrótkim rzucie, korekcja trapezowa, tryb ekonomiczny
Konserwacja i czyszczenie	Czyścić filtr powietrza co 1000 godzin, używać miękkiej, suchej ściereczki
Bezpieczeństwo	Funkcja blokady Kensington, automatyczne wyłączanie
Części zamienne i naprawa	Lampa zapasowa (model: NP30LP) dostępna
Informacje ogólne	Projektor przeznaczony do sal lekcyjnych i spotkań

Często zadawane pytania - UM361Xi NEC

Jak włączyć i wyłączyć projektor NEC UM361Xi?

Podłącz projektor, naciśnij przycisk Power, aby go włączyć. Aby wyłączyć, naciśnij dwukrotnie Power lub przytrzymaj. Poczekaj, aż wentylator się zatrzyma, zanim odłączysz.

Jaka jest minimalna odległość projekcji?

Dzięki ultrakrótkiemu rzutowi NEC UM361Xi może wyświetlić obraz 80 cali z odległości zaledwie 30 cm od ściany.

Jak wymienić lampę projektora?

Wyłącz projektor i odłącz go. Otwórz klapkę lampy z boku, odkręć starą lampę i włóż nową. Sprawdź w instrukcji model kompatybilnej lampy (NP30LP).

Co zrobić, jeśli obraz jest rozmazany?

Użyj pokrętła ostrości znajdującego się na obiektywie. Jeśli rozmazanie nie ustępuje, sprawdź, czy projektor nie jest zbyt blisko ekranu lub czy rozdzielczość źródła odpowiada natywnej (1280x800).

Jak podłączyć komputer do projektora?

Użyj kabla HDMI lub VGA, aby połączyć komputer z projektorem. Wybierz odpowiednie źródło w menu Input.

Czy projektor normalnie się nagrzewa?

Tak, projektor wydziela ciepło. Upewnij się, że otwory wentylacyjne nie są zablokowane. Jeśli temperatura stanie się nadmierna, projektor automatycznie się wyłączy.

Jak wyczyścić filtr powietrza?

Wyłącz projektor. Wyjmij filtr powietrza z boku, odkurz go odkurzaczem lub wypłucz w letniej wodzie. Pozostaw do całkowitego wyschnięcia przed ponownym zamontowaniem. Czyść co 1000 godzin pracy.

Czy mogę używać projektora bez ekranu?

Tak, ale dla lepszej jakości obrazu użyj białego ekranu lub gładkiej, jasnej ściany. Unikaj teksturowanych powierzchni.

Co oznacza migająca dioda?

Migająca czerwona dioda oznacza problem (lampa lub przegrzanie). Migająca zielona dioda oznacza, że projektor się nagrzewa. Sprawdź instrukcję, aby poznać dokładny kod.

Jak regulować głośność dźwięku?

Użyj przycisków Volume +/- na pilocie lub panelu sterowania. Możesz także regulować głośność w menu Audio.

INSTRUKCJA OBSŁUGI UM361Xi NEC

Zestaw interaktywnej białej tablicy

NP04Wi

Instrukcja instalacji

SPIS TREŚCI

Wstep....POL-2

Przeczytaj przed rozpoczęciem użytkowania ...... POL-3

Uwaga POL-4

Utylizacja tego produktu....POL-4

Funkcje POL-4

Zawartość opakowania ....POL-5

Nazwy części POL-6

Procedura instalacji POL-8

Rozwiązywanie problemów ...... POL-14

Dane techniczne....POL-14

Dziękujemy za zakup interaktywnej tablicy multimedialnej firmy NEC (nazwa modelu: NP04Wi).

Po podłączeniu projektora firmy NEC do tego produktu, biała tablica lub ściana mogą być używane jako interaktywna tablica multimedialna.

Dołączony rysik posiada wbudowany superkondensator ładowania. Ładuj superkondensator przez 3 minuty przed użyciem rysika po raz pierwszy.

W niniejszej instrukcji jako przykładu użyto połączenia z UM351W.

Określenia HDMI i HDMI High-Definition Multimedia Interface, a także logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

Usuwanie zużytego produktu

Prawodawstwo UE wdrożone w poszczególnych krajach członkowskich wymaga zbierania zużytych produktów elektrycznych i elektronicznych oznaczonych odpowiednim symbolem (po lewej) oddzielnie od odpadów z gospodarstw domowych. Aby pozbyć się takiego produktu, postępuj zgodnie z poleceniami lokalnych władz i/lub zapytaj sprzedawcę w punktu zakupu produktu.

Po zbiórce zużyte produkty są odpowiednio wykorzystywane ponownie i poddawane recyklingowi. Takie działanie pomaga nam zmniejszać ilość odpadów oraz ograniczać do minimum negatywny wpływ odpadów, takich jak rtęć, na ludzkie zdrowie i środowisko naturalne.

Symbol umieszczony na urządzeniu elektrycznym lub elektronicznym ma zastosowanie jedynie w krajach członkowskich Unii Europejskiej.

Przestrogi

(1) Przedruk zawartości tej instrukcji bez zgody jest niedozwolony.
(2) Treść instrukcji podlega zmianom bez uprzedzenia.
(3) Treść niniejszej instrukcji została przygotowana z najwyższą starannością, ale w razie wątpliwości i w przypadku zauważenia błędów lub pominięć, proszę poinformować o tym firmę NEC.
(4) Proszę zwrócić uwagę, że firma NEC nie ponosi żadnej odpowiedzialności za szkody, utracone korzyści etc. wynikające z użytkowania tego produktu, bez względu na treść artykułu (3) powyżej.
(5) NEC wymieni wszelkie instrukcje z błędnie scalonymi lub brakującymi stronami.

Przeczytaj przed rozpoczęciem użytkowania

Informacje o piktogramach

W celu zapewnienia bezpiecznego i poprawnego użytkowania produktu, w tej instrukcji instalacji zastosowano kilka piktogramów, dotyczących zapobiegania obrażeniom ciała użytkownika i innych osób oraz zapobiegania uszkodzeniu mienia.

Piktogramy i ich znaczenie zostały opisane poniżej. Zapoznaj się dobrze ze znaczeniem piktogramów przed przystąpieniem do lektury tej instrukcji.

OSTRZEŻENIE

Nieprzestrzeganie treści tego ostrzeżenia i błędna obsługa produktu mogą prowadzić do wypadków powodujących śmierć lub poważne obrażenia ciała.

PRZESTROGA

Nieprzestrzeganie treści tego ostrzeżenia i błędna obsługa produktu mogą prowadzić do obrażeń ciała lub uszkodzenia mienia wokół produktu.

Przykładowe piktogramy

	Symbol oznacza polecenia wymagające uwagi (w tym ostrzeżenia).Oznaczenie konkretnej przestrogi znajduje się wewnątrz symbolu.
	Symbol oznacza działania zakazane.Oznaczenie konkretnego zakazanego działania znajduje się wewnątrz symbolu.
	Symbol oznacza wymagane działania.Oznaczenie konkretnego wymaganego działania znajduje się wewnątrz symbolu.

OSTRZEŻENIE

- Zamocuj niniejszy produkt na projektorze przed zainstalowaniem projektora na suficie lub na ścianie. Jeśli urządzenie zostanie zamocowanie po zainstalowaniu projektora pod sufitem lub na ścianie, kamera może nie zostać prawidłowo zamocowana, co może spowodować jej upadek i w konsekwencji obrażenia ciała, a także uszkodzenie kamery.

- Po zamocowaniu kamery należy dokręcić śruby. Jeśli nie zostaną one dobrze dokręcone, kamera może spaść i spowodować obrażenia ciała. Upadek może również spowodować uszkodzenie kamery.

- Przy przenoszeniu projektora nie należy trzymać za kamerę ani stosować wobec kamery nadmiernej siły. Może to spowodować uszkodzenie kamery, a także obrażenia ciała.

- Nie należy umieszczać urządzenia w następujących warunkach: - w pobliżu wody, wanien i wilgotnych pomieszczeń. - w miejscach narażonych na bezpośrednie działanie światła słonecznego, w pobliżu grzejników i urządzeń generujących ciepło. - w środowisku pełnym dymu, kurzu lub pary. - w miejscach o wysokiej temperaturze

- Nie wolno demontować lub przerabiać rysika. Nie należy narażać na wstrząsy ani zginać rysika. Może to spowodować uszkodzenie rysika, a w konsekwencji obrażenia ciała.

• Należy używać płaskiego i twardego ekranu o rozmiarze 100 cali lub mniejszym.
• Niektóre powierzchnie ekranów mogą zostać porysowane przez końcówkę rysika. Przed użyciem rysika, sprawdź na mało widocznej części ekranu, czy końcówka rysika nie zniszczy powierzchni ekranu.
• Nie należy używać rysika na następujących powierzchniach.

Może to spowodować nieprawidłową pracę rysika.

• Na powierzchni ekranu lub aparatu, na którą świeci bezpośrednio światło słoneczne.
• Na powierzchni ekranu lub aparatu, która jest bezpośrednio oświetlana światłem halogenowym lub żarówką.
• W przypadku, gdy w obszarze pracy rysika znajdują się materiały odbijające światło. (np. obramowanie ekranu)

- Nie należy używać rysika w następujących środowiskach. Może to spowodować nieprawidłową pracę rysika.

- Gdy używany jest pilot zdalnego sterowania na podczerwień.

• Gwarantowany zakres temperatury pracy funkcji rysika wynosi 5 ° do 40 °C (41 ° do 104 °F).
• Podczas montażu lub demontażu kamery, nie należy wykręcać śrub innych niż wskazane.

Utylizacja tego produktu

- Utylizując ten produkt, należy skontaktować się ze sprzedawcą lub lokalnym samorządem w celu uzyskania wskazówek.

Funkcje

- Funkcja interaktywnej elektronicznej tablicy multimedialnej

Po połączeniu z oprogramowaniem do rysowania, biała tablica lub ściana mogą być używane jako interaktywna tablica multimedialna, na której można odręcznie pisać notatki lub rysować rysunki za pomocą dołączonego rysika.

Co więcej, po połączeniu z modułem dotykowym (NP01TM do nabycia oddzielnie), pozwala rysować na białej tablicy lub ścianie za pomocą palca.

Obsługiwane projektory:

* Mocować urządzenie wyłącznie na wymienionych powyżej obsługiwanych projektorach przy pomocy specjalnego uchwytu.

- Jednocześnie jedna lub więcej osób może robić notatki lub rysować rysunki za pomocą rysików

Standardowo produkt wyposażony jest w dwa rysiki. Rysik jest również dostępny opcjonalnie (NP02Pi).

Jednocześnie można używać do 10 rysików na produkcie.

Aczkolwiek, ta liczba będzie się różnić w zależności od używanego oprogramowania do rysowania.

Aby dowiedzieć się więcej na temat oprogramowania do rysowania, patrz instrukcja obsługi tego oprogramowania do rysowania.

• Funkcja automatycznej kalibracji

Regulacja położenia je łatwa dzięki funkcji automatycznej kalibracji.

Zawartość opakowania

Sprawdź, czy opakowanie zawiera wszystkie wymienione elementy. Jeśli czegoś brakuje, skontaktuj się ze sprzedawcą.

- Kamera x 1

- Osprzęt x 1 (Stosowany w przypadku modelu: U321H)

- Uszczelka x 1 (Stosowana w przypadku modelu: U321H)

- Rysik x 2

W przypadku ładowania rysika

Pure electrical connector diagram without any text, numbers, or symbols

• Kabel USB (4,5 m/14,8 stóp) x 1

W przypadku podłączenia kamery do komputera

- Uchwyt x 1

Uchwyt i osłona są zamontowane.

- Instrukcja montażu (niniejszy dokument) x1

- Pobierz z naszej strony internetowej sterownik oraz oprogramowanie kalibracji, aby zainstalować je na komputerze.

URL: http://www.nec-display.com/dl/en/index.html

- Wymagane jest oprogramowanie do rysowania, aby użyć funkcji interaktywnej tablicy multimedialnej. Do produktu nie jest dołączone żadne oprogramowanie do rysowania. Skorzystaj z dostępnych w sprzedaży oprogramowań do rysowania.

Rysunek przedstawia przykładowy uchwyt ścienny (model NP04WK) z zamontowanym projektorem.

Nazwy części dołączonego rysika

Końcówka rysika

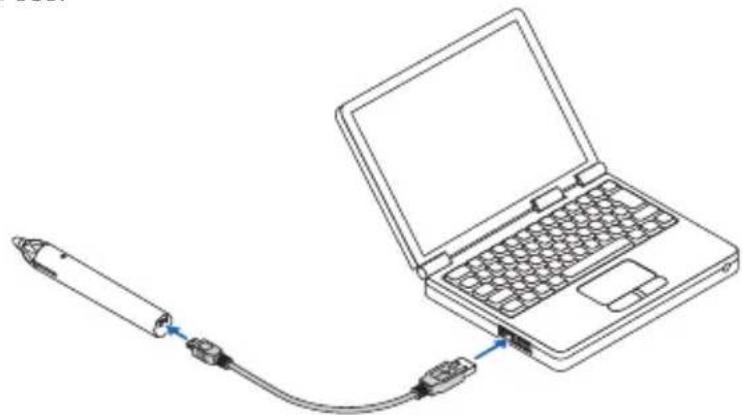

Ładowanie rysika

Do podłączenia portu (USB) ładowania rysika do portu USB komputera, w celu naładowania rysika, należy użyć dołączonego kabla USB.

Rysik zacznie się ładować. Ładowanie zostanie zakończone po około 3 minutach.

- Przyciśnięcie końcówki rysika do ekranu lub białej tablicy spowoduje, że wskaźnik LED zmieni kolor na czerwony, co oznacza, że ładowanie został zakończone, a rysik jest gotowy do użycia. Jeśli czerwona dioda LED zgaśnie, należy naładować rysik.

Uwagi dotyczące korzystania z rysika

• Nie wolno niszczyć rysika poprzez upuszczenie na podłogę lub niewłaściwe obchodzenie się z nim.
• Rysik należy trzymać z dala od wody i innych płynów. Jeśli rysik się zamoczy, należy go szybko wytrzeć do suchości.
• Jeśli jest to możliwe, należy unikać wysokich temperatur i wysokiej wilgotności.

Kolejność instalacji

1. Podłącz kabel USB i uchwyt do kamery.
2. Zamocuj kamerę na projektorze.

* Procedura mocowania dla modelu U321H różni się od procedury dla innych modeli.

1. Zamontuj osłonę na uchwycie.
2. Podłącz projektor do komputera.
3. Włącz zasilanie projektora i ustaw pozycję oraz ostrość wyświetlanego obrazu.
4. Połącz kamerę z komputerem za pomocą kabla USB.
5. Zainstaluj sterownik oraz oprogramowanie do kalibracji na komputerze, a następnie wykonaj kalibrację.

⚠️ Ostrzeżenie

• Zamocuj niniejszy produkt na projektorze przed zainstalowaniem projektora na suficie lub na ścianie. Jeśli urządzenie zostanie zamocowanie po zainstalowaniu projektora pod sufitem lub na ścianie, kamera może nie zostać prawidłowo zamocowana, co może spowodować jej upadek i w konsekwencji obrażenia ciała. Upadek może również spowodować uszkodzenie kamery.
• Po zamocowaniu kamery należy dokręcić śruby. Jeśli nie zostaną one dobrze dokręcone, kamera może spaść i spowodować obrażenia ciała. Upadek może również spowodować uszkodzenie kamery.
• Przy przenoszeniu projektora nie należy trzymać za kamerę ani stosować wobec kamery nadmiernej siły. Może to spowodować uszkodzenie kamery, a także obrażenia ciała.

Przygotowanie:

• Przygotuj śrubokręt krzyżakowy
• Uchwyt i osłona były w stanie połączenia podczas transportu, odczep uchwyt, naciskając przycisk na osłonie.

W przypadku mocowania na modelu U321H, należy przymo- cować uszczelkę na uchwycie. Odklej papier zabezpieczają- cy z tylnej powierzchni uszczelki, a następnie przymocuj ją w położeniu wskazanym przez strzałkę na ilustracji.

1. Podłącz kabel USB i uchwyt do kamery.

① Podłącz kabel USB i uchwyt do kamery.

Podłącz złącze w kształcie litery L dołączonego kabla USB (4,5 m/14,8 ft) do portu USB (typu B) kamery.

② Zamocuj kamerę na uchwycie.

Wsuń dwa występy znajdujące się na kamerze do otworów mocowania w uchwycie i wyrównaj położenie otworów na śruby. Zamocuj kamerę za pomocą jednej śruby.

2. Zamocuj kamerę na projektorze.

* Procedura mocowania dla modelu U321H jest inna od tej dla modeli UM351W, UM301W, UM361X, UM301X, UM330X, UM280X, UM330W i UM280W

- Zdejmij osłonę kabla, jeśli jest przyczepiona do projektora. Aby założyć lub zdjąć osłonę kabla, należy postępować zgodnie ze wskazówkami producenta znajdującymi się w instrukcji obsługi projektora. - Wymagana jest jedna śruba.

① Zamocuj kamerę na osłonie kabla.

Po zewnętrznej stronie osłony kabla, włóż dwa występy znajdujące się na uchwycie do otworów mocowania na osłonie kabla, a następnie wyrównaj położenie otworów mocowania. Zamocuj je śrubą włóżoną od wewnątrz osłony kabla.

② Zamocuj osłonę kabla na projektorze.

Wymagane są trzy śruby i osprzęt.

① Zamontuj osprzęt na projektorze.

Położ projektor spodem do góry i wsuń dwa występy znajdujące się na osprzęcie do otworów mocowania na projektorze, następnie wyrównaj położenie otworów mocowania. Przymocuj je dwiema śrubami.

② Zamocuj kamerę na osprzęcie.

Położ projektor spodem do góry i włóż dwa występy znajdujące się na uchwycie do otworów mocowania na uchwycie, następnie wyrównaj położenie otworów mocowania. Przymocuj je jedną śrubą.

3. Zamontuj osłonę na uchwycie.

Wciśnij zaczepy na dole osłony do otworów mocowania na uchwycie, aż usłyszysz kliknięcie.

Włóż kabel USB do wnętrza osłony. W przypadku modelu U321H, przeciągnij kabel USB przez wycięcie, używając go jako uchwytu kabla.

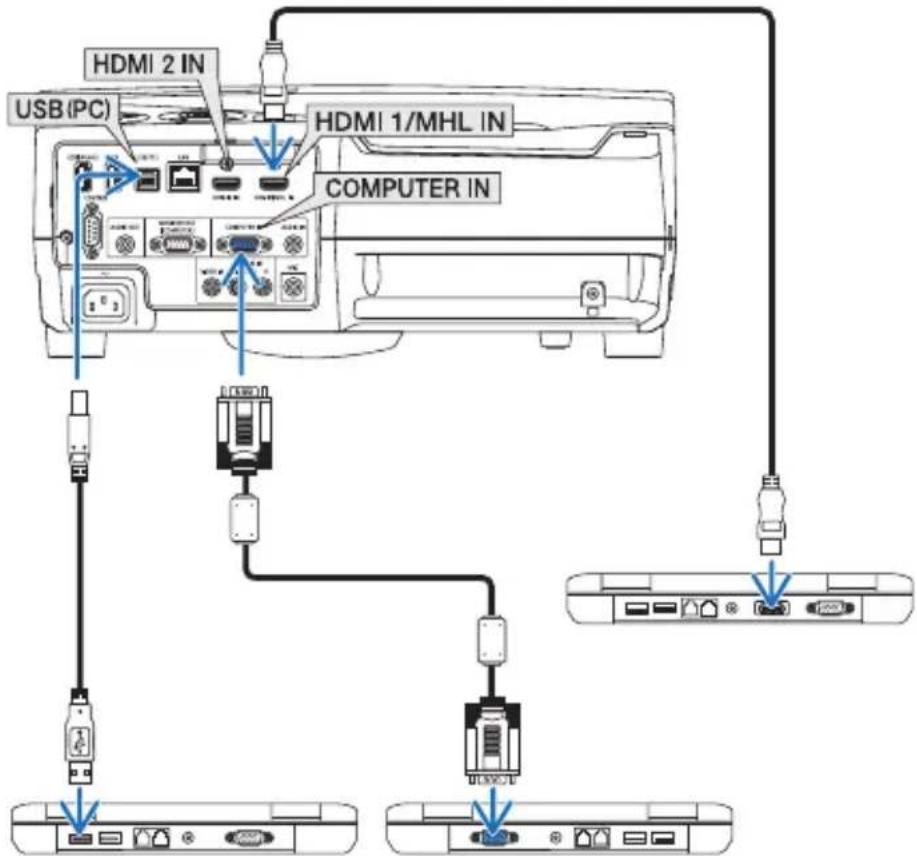

4. Podłącz projektor do komputera.

Projektor można podłączyć do komputera kablem komputerowym (w zestawie z projektorem) lub dostępnym w sprzedaży kablem HDMI.

5. Włącz zasilanie projektora i ustaw pozycję / ostrość wyświetlanego obrazu.

Procedura ustawiania znajduje się w instrukcji obsługi projektora.

6. Połącz komputer i kamerę za pomocą dołączonego kabla USB.

Podłącz końcówkę kabla USB (4,5 m/14,8 ft), którego inna końcówka została połączona do kamery, do portu USB (typu A) na komputerze.

7. Zainstaluj sterownik oraz oprogramowanie do kalibracji na komputerze, a następnie wykonaj kalibrację

Pobierz sterownik oraz oprogramowanie do kalibracji z naszej strony internetowej i zainstaluj je na komputerze.

URL: http://www.nec-display.com/dl/en/index.html

Instrukcja obsługi opisująca czynności instalowania i kalibracji jest dostępna w formacie PDF (Portable Document Format).

Aby oglądać lub drukować pliki PDF wymagany jest program Adobe Reader™.

Jeśli nie można otworzyć pliku PDF na komputerze, należy pobrać aktualną wersję programu Adobe

Reader dla swojego systemu operacyjnego ze strony internetowej firmy Adobe Systems, a następnie zainstalować ją na komputerze.

UWAGA

- Wymagane jest oprogramowanie do rysowania, aby użyć funkcji interaktywnej tablicy multimedialnej. Do produktu nie jest dołączone żadne oprogramowanie do rysowania. Skorzystaj z dostępnych w sprzedaży oprogramowań do rysowania.

Rysik nie działa.

• Czy kabel USB łączy kamere(port USB typ B) z komputerem (port USB typ A)?
- Czy sterownik i oprogramowanie do kalibracji zostało zainstalowane na komputerze?
- Czy rysik używany jest w jednym z następujących środowisk?

• Jeśli światło słoneczne świeci bezpośrednio na powierzchnię ekranu lub aparat, należy zmienić miejsce położenia, które nie będzie wystawione na bezpośrednie światło słoneczne.
• Jeśli światło halogenowe i/lub z żarówki świeci bezpośrednio na powierzchnię ekranu lub aparat, należy zmienić miejsce położenia, które nie będzie wystawione na bezpośrednie światło halogenowe i/lub słoneczne.
• Nie należy używać ekranu, którego materiał obramowania odbija światło.

Wpływ światła zewnętrznego został opisany w rozdziale o rozwiązywaniu problemów w instrukcji oprogramowania NP04Wi. Patrz instrukcja obsługi oprogramowania na stronie wsparcia dla naszych projektorów, na naszej stronie internetowej, a następnie ustaw je w odpowiednim miejscu, gdzie nie będą się znajdowały w świetle.

• Czy kamera jest ustawiona we właściwej pozycji?
• Czy pisak został właściwie naładowany?

Jeśli po naciśnięciu końcówki rysika dioda LED nie zaświeci się na czerwono, należy naładować rysik.

- Czy rozmiar ekranu i temperatura pracy znajdują się we właściwym zakresie?

Używaj ekranu w efektywnym zasięgu.

Rysika należy używać w temperaturze od 5° do 40°C (41° do 104°F).

• Czy obiektyw kamery jest czysty?

Jeśli jest brudny, wytrzyj go miękką, suchą, niepuszystą ściereczką.

Linie prowadzone rysikiem nie są takie jak te pokazane na ekranie.

• Czy czujnik została poprawnie skalibrowany?
- Jeśli przeprowadzenie automatycznej kalibracji nie pomoże, należy spróbować przeprowadzić kalibrację ręcznie.

Dane techniczne

Kamera

• Gniazdo: USB Typ B × 1
• Pobór mocy: 120 mA/5 V, 600 mW
• Waga: 70 g/2,5 oz
- Wymiary zewnętrzne: 135 (szer.) x 32 (wys.) x 36 (głęb.) mm/5,3" (szer.) x 1,3" (wys.) x 1,4" (głęb.) (bez wystających części)
• Efektywny zasięg: 60" do 100"
- Robocza temperatura i wilgotność powietrza: 5 ° do 40 °C (41° do 104 °F)/20 % do 80 % (bez kondensacji)
- Temperatura i wilgotność powietrza przechowywania: od -10^ do 50^ ( 14^ to 122^) / 20% do 80% (bez kondensacji)

Rysik

• Waga: 25 g/0,9 oz
• Zasilanie: Rodzaj ładowania (superkondensator)
• Czas ładowania: 3 minuty
- Szacowana liczba ładowań akumulatora: 100 000
• Czas pracy: około 2 godziny
- Robocza temperatura i wilgotność powietrza: 5 ° do 40 °C (41° do 104 °F)/20 % do 80 % (bez kondensacji)
- Temperatura i wilgotność powietrza przechowywania: od -10^ do 50^ (14° to 122°F)/20% do 80% (bez kondensacji)

대화식 화이트 보드 키

NP04Wi

설치 설명서

목차

소개 KOR-2
