제품 유형	초단초점 프로젝터
브랜드	NEC
모델	UM361Xi
디스플레이 기술	3LCD
기본 해상도	WXGA (1280 x 800)
밝기	3600 ANSI 루멘
명암비	5000:1
램프 수명	최대 6000시간 (일반 모드)
전원	100-240V AC, 50/60Hz
소비 전력	300W (최대)
크기 (가로 x 세로 x 높이)	368 x 286 x 98 mm
무게	5.5 kg
연결성	HDMI, VGA, USB, 오디오, RS-232
주요 기능	초단초점 프로젝션, 키스톤 보정, 절전 모드
유지 관리 및 청소	1000시간마다 에어 필터 청소, 부드러운 마른 천 사용
안전	Kensington 잠금 기능, 자동 전원 차단
부품 및 수리 가능성	교체용 램프 (모델: NP30LP) 제공
일반 정보	교실 및 회의용 프로젝터

자주 묻는 질문 - UM361Xi NEC

NEC UM361Xi 프로젝터를 켜고 끄는 방법은?

프로젝터를 연결하고 전원 버튼을 눌러 켜십시오. 끄려면 전원을 두 번 누르거나 길게 누르십시오. 분리하기 전에 팬이 멈출 때까지 기다리십시오.

최소 투사 거리는 얼마입니까?

초단초점 덕분에 NEC UM361Xi는 벽에서 30cm만 떨어져도 80인치 이미지를 투사할 수 있습니다.

프로젝터 램프를 교체하는 방법은?

프로젝터를 끄고 플러그를 뽑으십시오. 측면의 램프 덮개를 열고, 나사를 풀어 기존 램프를 제거한 후 새 램프를 삽입하십시오. 호환 램프 모델(NP30LP)은 설명서를 참조하십시오.

이미지가 흐릴 경우 어떻게 해야 합니까?

렌즈에 있는 초점 조절 손잡이를 사용하십시오. 흐림이 지속되면 프로젝터가 화면에 너무 가깝지 않은지 또는 소스 해상도가 기본 해상도(1280x800)와 일치하는지 확인하십시오.

컴퓨터를 프로젝터에 연결하는 방법은?

HDMI 또는 VGA 케이블을 사용하여 컴퓨터를 프로젝터에 연결하십시오. 입력 메뉴를 통해 해당 소스를 선택하십시오.

프로젝터가 정상적으로 가열됩니까?

네, 프로젝터에서 열이 발생합니다. 통풍구가 막히지 않았는지 확인하십시오. 온도가 과도해지면 프로젝터가 자동으로 꺼집니다.

에어 필터를 청소하는 방법은?

프로젝터를 끄십시오. 측면의 에어 필터를 분리하고, 진공 청소기로 먼지를 흡입하거나 미지근한 물로 헹구십시오. 완전히 건조시킨 후 다시 장착하십시오. 사용 1000시간마다 청소하십시오.

스크린 없이 프로젝터를 사용할 수 있습니까?

네, 하지만 더 나은 화질을 위해 흰색 스크린이나 매끄럽고 밝은 벽을 사용하십시오. 질감이 있는 표면은 피하십시오.

깜박이는 표시등은 무엇을 의미합니까?

빨간색 깜박임 표시등은 문제(램프 또는 과열)를 나타냅니다. 녹색 깜박임 표시등은 프로젝터가 예열 중임을 의미합니다. 정확한 코드는 설명서를 참조하십시오.

오디오 볼륨을 조정하는 방법은?

리모컨 또는 제어판의 볼륨 +/- 버튼을 사용하십시오. 오디오 메뉴를 통해 볼륨을 조정할 수도 있습니다.

사용 설명서 UM361Xi NEC

시작하기 전에 읽어야 할 내용 KOR-3

참고 KOR-4

제품 폐기 KOR-4

기능 KOR-4

포장 품목 KOR-5

부품 명칭 KOR-6

설치 절차 KOR-8

문제 해결 KOR-14

사양 KOR-14

NEC 대화형 화이트보드(모델명: NP04Wi)를 구입해주셔서 대단히 감사합니다.

이 제품을 NEC 프로젝터에 연결하여 화이트보드나 벽을 대화형 화이트보드로 사용할 수 있습니다. 함께 제공된 스타일러스 펜에는 수퍼 커패시터 전하 축적이 내장되어 있습니다. 스타일러스 펜을 처음 사용하기 전에 수퍼 커패시터를 3분간 총전해주십시오.
이 설명서에서는 UM351W를 예로 들어 연결을 설명하고 있습니다.

HDMI, HDMI High-Definition Multimedia Interface, HDMI 로고는 미국 및 다른 국가에서 HDMI Licensing LLC의 상표 또는 등록 상표입니다.

폐 제품의 폐기

각 회원국에 적용되는 EU 법률 규정에 따라, 이 표시(왼쪽)가 있는 폐 전기 전자 제품은 일반 생활 쓰레기와 별도로 폐기 처분해야 합니다. 이러한 제품을 폐기할 때 해당 지역 당국의 지침을 따르거나 제품 구매점에 문의하십시오.

이러한 폐 제품은 수거 후 적절한 방법으로 재활용 또는 재생됩니다. 이러한 노력을 통해서 폐기물도 줄이고 부품에 함유된 수은 등이 인체의 건강과 환경에 미치는 나쁜 영향을 최소화할 수 있습니다.

전기 전제 제품에 있는 표시는 현재 EU 회원국에만 적용됩니다.

주의 사항

(1)이 설명서의 내용을 무단으로 복제하는 행위는 금지되어 있습니다.
(2) 이 설명서의 내용은 사전 예고 없이 변경될 수 있습니다.
(3) 이 설명서의 내용은 신중한 주의를 기울여 준비되었지만 확실하지 않은 부분이나 실수 또는 누락이 있는 경우 NEC에 알려주시기 바랍니다.
(4) NEC는 위의 (3)번 항목과 관계 없이 이 제품을 사용하면서 발생한 모든 손해, 이익의 손실 등의 모든 클레임에 대해 일체 그 책임을 지지 않습니다.
(5)배열이 잘못되었거나 누락된 페이지가 있는 설명서는 NEC에서 교환해드립니다.

픽토그램 정보

이 제품의 안전하고 올바른 사용을 안내하기 위해 이 설치 설명서에서는 여러 가지 픽토큐램을 사용하여 사용자와 타인의 부상과 재산상의 손해가 발생하지 않도록 하고 있습니다.

이러한 픽토큐램과 해당 의미는 아래에서 설명합니다. 이 설명서를 읽기 전에 이러한 내용을 충분이 이해하시기 바랍니다.

	경고	이 피토큐램을 무시하고 제품을 잘못 취급하면 중상이나 사망에 이르는 사고가 발생할 수 있습니다.
	주의	이 피토큐램을 무시하고 제품을 잘못 취급하면 사람의 부상이나 재산상의 손해를 야기할 수 있습니다.

픽토그램의 예

	△기호는 주의(경고 포함)를 요하는 지침을 나타냅니다.주의의 구체적인 표시는 기호 안에 있습니다.
	⊗기호는 금지된 작업/조치를 나타냅니다.금지된 작업/조치의 구체적인 표시는 기호 안에 있습니다.
	●기호는 필수적인 작업/조치를 나타냅니다.필수적인 작업/조치의 구체적인 표시는 기호 안에 있습니다.

경고

- 프로젝터를 천장이나 벽에 설치하기 전에 제품을 프로젝터에 설치하십시오. 천장이나 벽에 프로젝터를 설치한 후에 제품을 설치하면 카메라 장치가 제대로 고정되지 않거나 떨어져 상해를 입을 수 있습니다. 또한 카메라 장치가 손상될 수 있습니다.

- 카메라 장치에 고정한 후에는 나사가 단단히 조여졌는지 확인합니다. 그렇지 않으면 카메라 장치가 떨어져 상해를 입을 수 있습니다. 또한 카메라 장치가 손상될 수도 있습니다.

- 프로젝터를 운반할 때 카메라 장치를 짝 잡거나 무리하게 힘을 가하지 마십시오. 카메라 장치가 손상되어 상해를 입을 수 있습니다.

- 제품을 다음 장소에 보관하지 마십시오.

-물기 있는 곳,욕실 또는 습기가 있는 방
-직사광선이 비치는 곳,난방기 또는 방열 가전제품 근처
-먼지가 많거나 연기가 자육하거나 습한 환경
-고온의 장소

- 스타일러스 펜을 분해하거나 개조하지 마십시오. 스타일러스 펜에 충격을 가하거나 구부리지 마십시오. 스타일러스 펜이 손상되고 상해를 입을 수 있습니다.

• 화면 크기가 100인치 이하인 평평하고 단단한 화면에 사용하십시오.
  -일부 화면의 경우, 스타일러스 펜 촉에 의해 굵힐 수 있습니다. 스타일러스 펜을 사용하기 전에 펜 촉으로 인해 화면 표면이 손상되지 않는지 확인하기 위해 눈에 잘 안 뜨는 곳에 테스트해보십시오.
• 아래에 나온 영역에 스타일러스 펜을 사용하지 마십시오. 스타일러스 펜이 고장 날 수 있습니다.

-직사광선이 화면 표면과 카메라 장치에 닿는 부분입니다.
-할로겐 또는 필라멘트 랼프의 빛이 화면 표면과 카메라 장치에 닿는 부분입니다.
-이 경우,빛을 반사하는 재료가 스타일러스 펜 작동 영역 내에 사용되고 있습니다.(예:화면 프레임)

- 아래에 나온 환경에서 스타일러스 펜을 사용하지 마십시오. 스타일러스 펜이 고장 날 수 있습니다.

-적외선 리모콘을 사용할 때.

- 스타일러스 펜이 작동하기 위한 작동 온도 범위는 5°\~40°C (41°\~104°F)입니다.

- 카메라 장치를 장착하거나 제거할 때 지정된 나사이외에 다른 나사를 분리하지 마십시오.

제품 폐기

- 제품을 폐기하실 때는 구매처나 관할 기관에 폐기 방법을 문의하시기 바랍니다.

기능

- 양방향 전자 화이트보드 기능 드로잉 소프트웨어가 있으면 화이트보드나 벽면을 양방향 화이트보드로 사용할 수 있으며 제공된 스타일러스 펜으로 화면에 그림을 그리거나 노트 필기를 할 수 있습니다. 또한 터치 모듈(NP01TM 별매)과 함께 사용하면 화이트보드나 벽에 손으로 그림을 그릴 수 있습니다.

지원되는 프로젝터:

*위에 나열된 지원되는 프로젝터와 전용 홀더 이외 제품에는 설치하지 마십시오.

-여러 명이 동시에 스타일러스 펜으로 그림을 그리거나 필기를 할 수 있습니다.
보통 제품 당 스타일러스 펜 2개가 제공됩니다. 스타일러스 펜은 별도로 구매하실 수 있습니다 (NP02Pi).
이 제품에서 스타일러스 펜을 최대 10개까지 동시에 사용할 수 있습니다.
하지만 드로잉 소프트웨어에 따라 사용 가능한 최대 스타일러스 펜의 수는 달라질 수 있습니다.
드로잉 소프트웨어 사용에 대해서는 소프트웨어에 동봉된 사용 설명서를 참조하십시오.

- 자동 보정 기능

자동 보정 기능 덕분에 위치를 쉽게 조절할 수 있습니다.

포장 품목

포장 상자에 목록의 모든 품목이 들어 있는지 확인하십시오. 누락된 품목이 있는 경우 해당 구매점에 문의하십시오.

- 카메라 장치 x 1

- 부속품 x 1 (애플리케이션 모델: U321H)

-개스킷 x 1(애플리케이션 모델:U321H)

- 스타일러스 펜 x 2

- USB 케이블 x 1 스타일러스 펜 충전용

- USB 케이블 (4.5 m/14.8피트) x 1 카메라 장치와 컴퓨터 연결용

- 홀더 × 1

- 컴퓨터에 설치하시려면 저희 웹사이트에서 드라이버 및 보정 소프트웨어를 다운로드 받으십시오.

URL: http://www.nec-display.com/dl/en/index.html

-대화형 화이트보드 기능을 사용하려면 드로잉 소프트웨어가 필요합니다.

이 제품에는 드로잉 소프트웨어가 포함되어 있지 않습니다. 드로잉 소프트웨어를 별도로 구매하십시오.

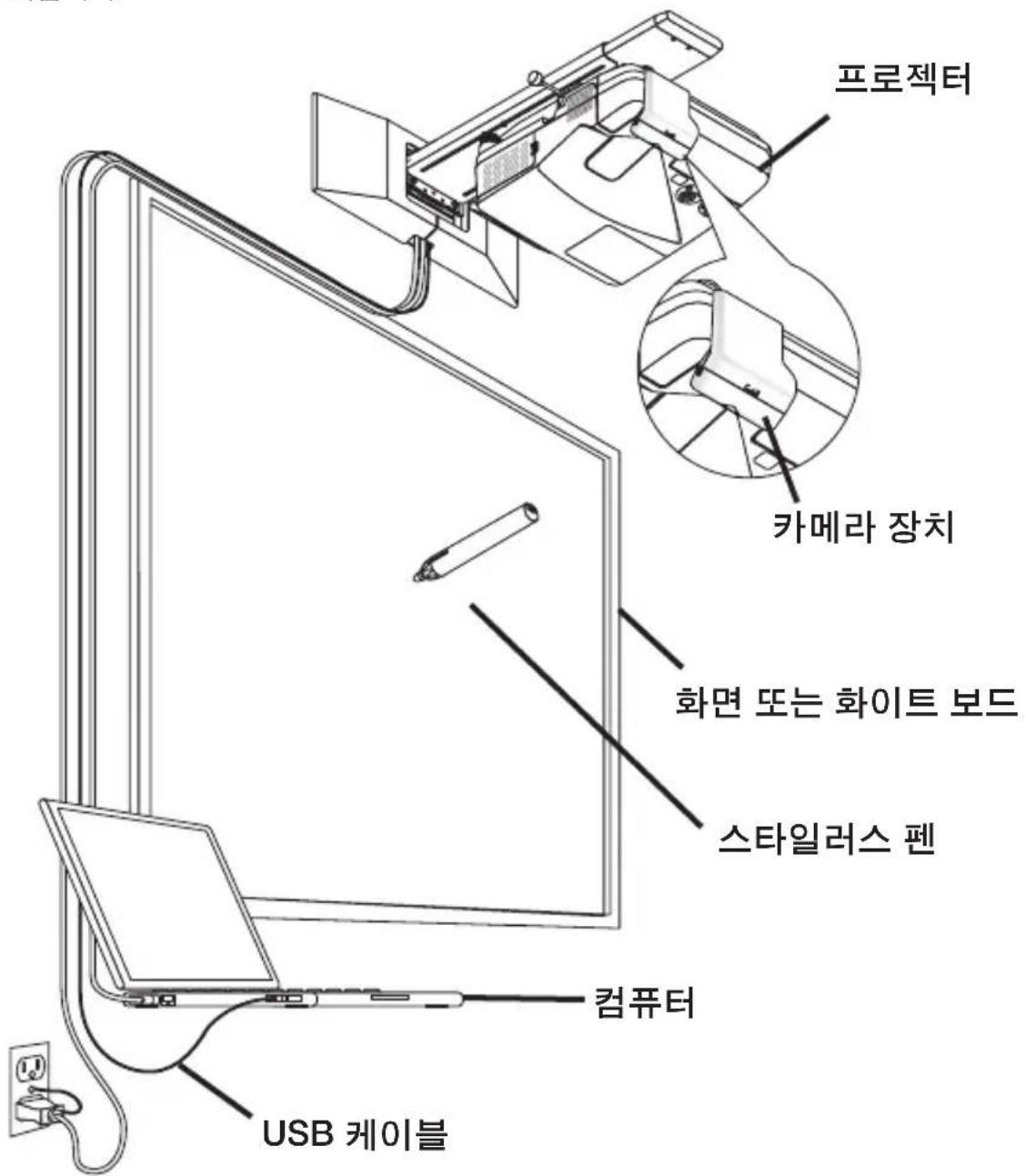

다음 그림은 프로젝터가 장착된 상태의 선택형 벽면 장착 장치(모델명: NP04WK)에 대한 예입니다.

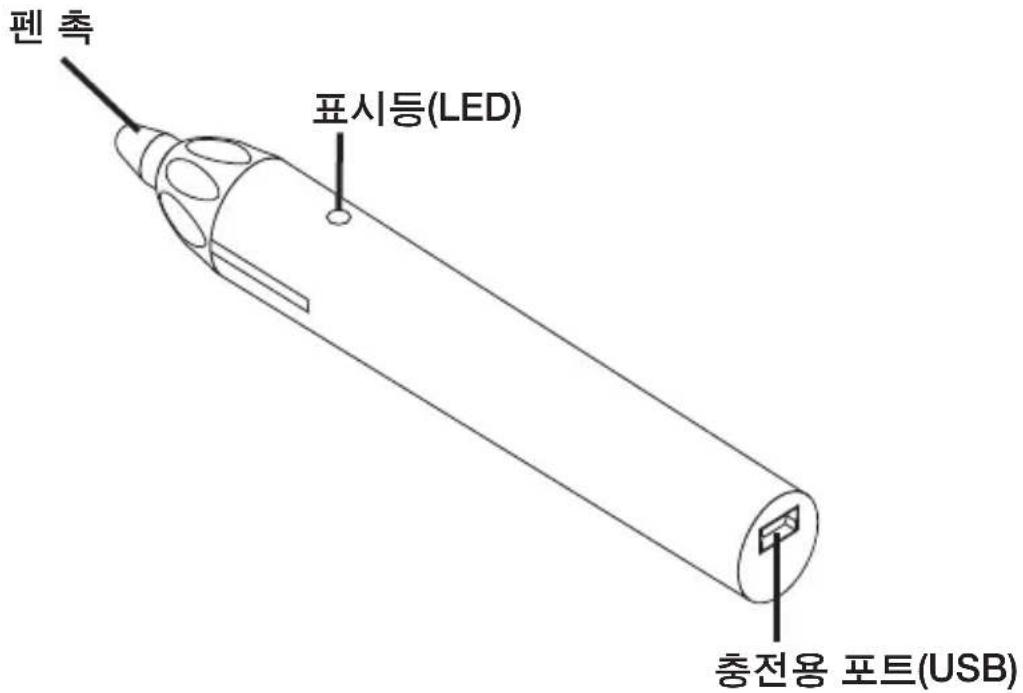

제공된 스타일러스 템의 부품명

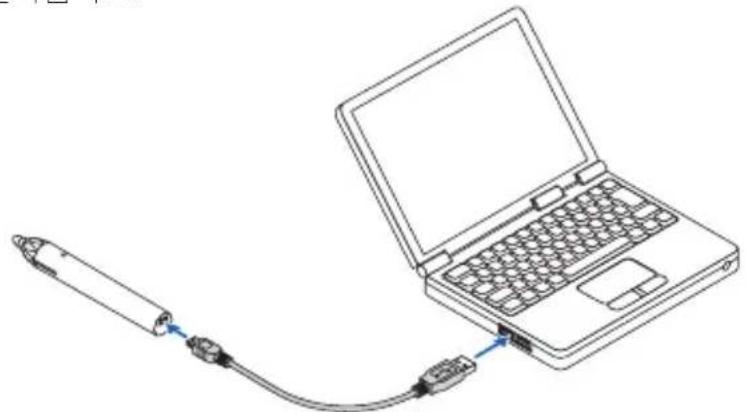

스타일러스 펜 충전

함께 제공된 스타일러스 펜 충전용 USB 케이블을 사용하여 스타일러스 펜의 충전 포트(USB)와 컴퓨터의 USB 포트를 연결하십시오.

스타일러스 펜 충전이 시작됩니다.충전은 약 3분 정도면 완료됩니다.

- 펜촉을 화면이나 화이트보드에 대고 누르면 표시등 LED가 빨간색으로 변합니다. 이는 총전이 완료되었고, 스타일러스 펜을 사용할 수 있다는 사실을 나타냅니다. 빨간색 LED가 끼지면 스타일러스 펜을 총전하십시오.

스타일러스 펜 사용 시 주의 사항

-스타일러스펜을 바닥에 떨어뜨리거나 잘못 다뤄 펜이 손상되지 않도록 하십시오.
- 스타일러스 펜에 물이나 다른 액체가 닿지 않도록 하십시오. 스타일러스 펜이 물에 젖으면 즉시 닭아 말리십시오.
- 되도록이면 열기와 습기를 피하십시오.

설치 방법

1. USB 케이블과 홀더를 카메라 장치에 연결합니다.
2. 카메라 장치를 프로젝터에 고정시킵니다.

*U321H에 대한 고정 절차는 다른 모델과 다릅니다.

1. 덧개를 홀더 위에 장착합니다.
2. 프로젝터와 컴퓨터를 연결합니다.
3. 프로젝터 전원을 켜고 위치를 조정한 다음 투사된 영상의 초점을 맞춤니다.
4. 카메라에 연결된 터미널에 있는 USB 케이블을 컴퓨터와 연결합니다.
5. 드라이버와 보정 소프트웨어를 컴퓨터에 설치하고 보정을 실행합니다.

경고

• 프로젝터를 천장이나 벽에 설치하기 전에 제품을 프로젝터에 설치하십시오. 천장이나 벽에 프로 젝터를 설치한 후에 제품을 설치하면 카메라 장치가 제대로 고정되지 않거나 떨어져 상해를 입 을 수 있습니다. 또한 카메라 장치가 손상될 수도 있습니다.
• 카메라 장치에 고정한 후에는 나사가 단단히 조여졌는지 확인합니다. 그렇지 않으면 카메라 장치가 떨어져 상해를 입을 수 있습니다. 또한 카메라 장치가 손상될 수도 있습니다.
  -프로젝터를 운반할 때 카메라 장치를 꽐 잡거나 무리하게 힘을 가하지 마십시오. 카메라 장치가 손상되어 상해를 입을 수 있습니다.

준비:

-십자드라이버를 준비합니다.
-그러나 홀더와 덧개는 운송용 보관 상태이므로 덧개에 있는 버튼을 눌러 홀더를 제거합니다.

U321H에 장착하려면 홀더에 있는 개스킷을 밀봉해야 합니다. 개스킷 뒷면에 있는 이형지를 벗겨내고 그림의 화살표 위치에 부착합니다.

1. USB 케이블과 홀더를 카메라 장치에 연결합니다.

① USB 케이블과 홀더를 카메라 장치에 연결합니다.

제공된 USB 케이블(4.5m/14.8ft)의 L자 터미널을 카메라 장치에 있는 USB 포트(B형)에 연결합니다.

② 카메라 장치를 홀더에 고정시킵니다.

카메라 장치에 있는 돌출부 두 군데를 홀더의 고정용 구멍 안에 맞물리게 한 다음 나사 구멍의 위치를 정렬합니다. 나사 한 개로 카메라 장치를 고정합니다.

2. 카메라 장치를 프로젝터에 고정시킵니다.

* U321H에 대한 고정 절차는 UM351W, UM301W, UM361X, UM301X, UM330X, UM280X, UM330W, UM280W와 같은 다른 모델과 다릅니다.

- 케이블 덮개가 프로젝터에 장착된 경우 이를 제거합니다. 케이블 덮개를 장착 및 분해하려면 프로젝터 사용설명서의 지침을 따르십시오.

-나사 한 개가 필요합니다.

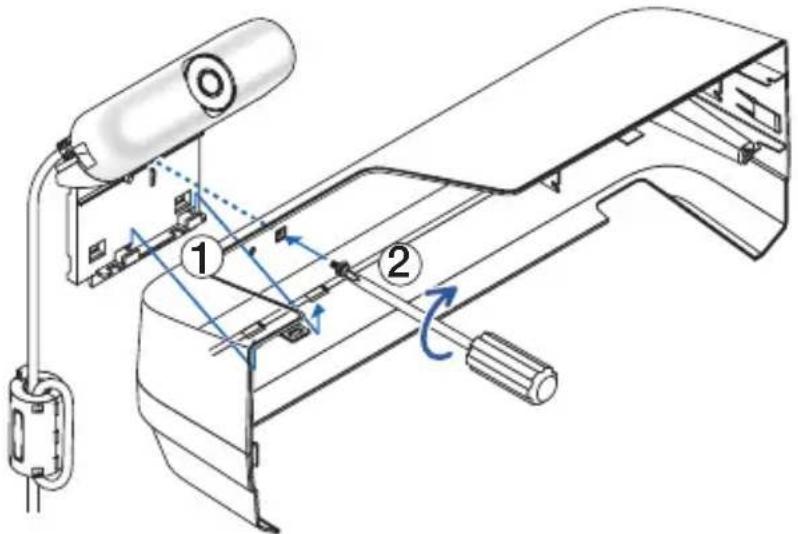

① 카메라 장치를 케이블 덮개에 고정시킵니다.

케이블 덮개 외부에서 홀더에 있는 돌출부 두 군데를 케이블 덮개의 고정용 구멍 안에 맛물리게 한 다음 고정용 구멍의 위치를 정렬합니다.

케이블 덮개 안쪽에서 나사를 돌려 단단히 고정시켜 줍니다.

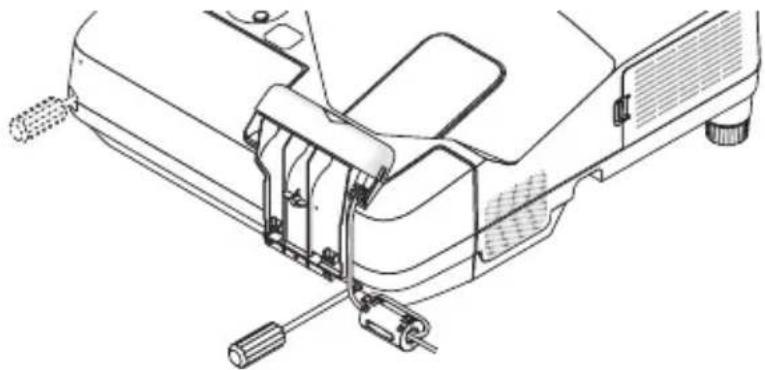

② 케이블 덧개를 프로젝터에 고정시킵니다.

프로젝터 아랫면을 위로 하고 부속품에 있는 돌출부 두 군데를 프로젝터의 고정용 구멍에 밀어 넣은 다음 고정용 구멍의 위치를 정렬합니다. 나사 두 개로 고정시켜 줍니다.

② 카메라 장치를 부속품에 고정시킵니다.

프로젝터를 똑바로 한 상태로 홀더에 있는 돌출부 두 군데를 홀더의 고정용 구멍 안에 맞물리게 한 다음 고정용 구멍의 위치를 정렬합니다. 나사 한 개로 고정시켜 줍니다.

딸각하는 소리가 날 때까지 덮개 뒷면에 있는 돌출부를 홀더의 고정용 구멍까지 밀어줍니다. USB 케이블을 덮개 안쪽에 돕니다. U321H에서는 USB 케이블을 케이블 홀더에 있는 흙에 통과시킵니다.

4. 프로젝터를 컴퓨터에 연결합니다.

(프로젝터와 함께 제공된) 컴퓨터 케이블이나 시중에서 구매 가능한 HDMI 케이블을 사용하여 프로젝터를 컴퓨터에 연결할 수 있습니다.

5. 프로젝터 전원을 켜고 주사된 이미지의 위치와 포커스를 조절하십시오.

조절 방법은 프로젝터 사용 설명서를 참조하십시오.

6. 포함된 USB 케이블로 컴퓨터와 카메라를 연결하십시오.

다른 터미널에 카메라 장치를 연결한 USB 케이블(4.5m/14.8ft)의 터미널을 컴퓨터의 USB 포트 (A형)에 연결합니다.

7. 드라이버와 보정 소프트웨어를 컴퓨터에 설치하고 보정을 실행합니다.

당사 웹사이트에서 드라이버와 보정 소프트웨어를 다운로드한 다음 컴퓨터에 설치합니다.

URL: http://www.nec-display.com/dl/en/index.html

설치 및 보정 사용설명서(PDF)를 다운로드할 수 있습니다.

PDF 파일을 보거나 인쇄하려면 Adobe Reader™가 필요합니다.

컴퓨터에서 PDF 파일이 열리지 않으면 Adobe Systems 웹사이트에서 OS에 맞는 최신 Adobe

Reader 프로그램을 다운로드한 다음 컴퓨터에 설치하십시오.

참고

-대화형 회이트보드 기능을 사용하려면 드로잉 소프트웨어가 필요합니다.

이 제품에는 드로잉 소프트웨어가 포함되어 있지 않습니다. 드로잉 소프트웨어를 별도로 구매하십시오.

스타일러스 펜이 작동하지 않습니다.

-USB케이블이 컴퓨터(A형USB포트)와카메라(B형USB포트)사이에연결되어있나요?
-컴퓨터에 드라이버와 보정 소프트웨어가 설치되어 있나요?
- 스타일러스 펜을 다음과 같은 환경 중 한 곳에서 사용하고 있나요?

-직사광선이 화면 및/또는 카메라 장치에 닿는 경우, 직사광선에 노출되지 않은 곳으로 설치 장소를 변경하십시오.
-할로겐 및/또는 필라멘트 램프의 빛이 화면 및/또는 카메라 장치에 직접 달는 경우, 화면 및/또는 카메라 장치의 설치 방향을 변경하거나 램프 빛을 차단하십시오.
-빛을 반사하는 프레임 재료를 사용하는 화면은 사용하지 마십시오.

외 부 조명의 영향은 NP04Wi 소프트웨어 안내서의 문제해결 항목에 설명되어 있습니다. 웹사이트에 업로드 된 프로젝터의 지원 페이지에 나와 있는 소프트웨어 안내서를 참조하신 뒤, 프로젝터가 빛에 의해 영향을 받지 않는 적절한 장소에 설치하십시오.

• 카 메라가 정확한 위치에 설치되어 있나요?
• 스타일러스 펜이 충전되어 있나요?

펜 촉을 눌러도 LED가 빨간색으로 바뀌지 않으면 스타일러스 펜을 충전하십시오.

- 화면 크기와 사용 온도가 적절한 범위 이내에 있나요?

화 면을 유효 거리 내에서 사용하십시오.

스 타일러스 펜을 5°\~40°C (41°\~104°F) 내에서 사용하십시오.

-카메라렌즈가오염되었나요?

렌즈가오염되었다면,부드럽고,보풀이없는마른천으로닭아주십시오.

스타일러스로 그은 선이 화면과 일치되지 않습니다.

• 센서가 적절하게 보정되었나요?
  -자동보정으로문제가해결되지않는다면수동보정을시도해보십시오.

사양

카메라 장치

• 입력 단자: USB B형 x 1
• 소비전력: 120 mA/5 V, 600 mW
• 중량: 70 g/2.5 oz
• 외부 크기: 135(너비) × 32(높이) × 36(깊이) mm/5.3인치(너비) × 1.3인치(높이) × 1.4인치(깊이) (돌출부 제외)
  -유효거리:60인치\~100인치
  -작동온도및습도:5°\~40°C(41°\~104°F)/20%to80%(결로현상없을것)
  -보관온도및습도:-10°\~50°C(14°\~122°F)/20%\~80%(결로현상없을것)

스타일러스 펜

• 중량: 25 g/0.9 oz
• 전 원 장치: 충전형(수퍼 커패시터)
  -충전시간:3분
  -배터리 충전 횟수:100,000회
  -작동시간:약2시간
  -작동온도및습도:5°\~40°C(41°\~104°F)/20%to80%(결로현상없을것)
  -보관 온도 및 습도: -10°\~50°C (14°\~122°F)/20%\~80% (결로현상 없을 것)
