Produkttyp	Ultrakurzdistanzprojektor
Marke	NEC
Modell	UM361Xi
Display-Technologie	LCD 3-Chip
Native Auflösung	WXGA (1280 x 800)
Helligkeit	3600 ANSI-Lumen
Kontrastverhältnis	5000:1
Lampenlebensdauer	Bis zu 6000 Stunden (Normalmodus)
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	300 W (max.)
Abmessungen (B x T x H)	368 x 286 x 98 mm
Gewicht	5,5 kg
Konnektivität	HDMI, VGA, USB, Audio, RS-232
Hauptfunktionen	Ultrakurzdistanzprojektion, Trapezkorrektur, Eco-Modus
Wartung und Reinigung	Luftfilter alle 1000 Stunden reinigen, weiches trockenes Tuch verwenden
Sicherheit	Kensington-Schlossfunktion, automatische Abschaltung
Ersatzteile und Reparierbarkeit	Ersatzlampe (Modell: NP30LP) erhältlich
Allgemeine Informationen	Projektor für Klassenzimmer und Besprechungen konzipiert

Häufig gestellte Fragen - UM361Xi NEC

Wie schalte ich den NEC UM361Xi Projektor ein und aus?

Schließen Sie den Projektor an, drücken Sie die Taste Power zum Einschalten. Zum Ausschalten drücken Sie zweimal Power oder halten Sie sie gedrückt. Warten Sie, bis der Lüfter stoppt, bevor Sie das Gerät abziehen.

Was ist der minimale Projektionsabstand?

Dank seiner Ultrakurzdistanz kann der NEC UM361Xi ein 80-Zoll-Bild aus nur 30 cm Entfernung von der Wand projizieren.

Wie tausche ich die Lampe des Projektors aus?

Schalten Sie den Projektor aus und ziehen Sie den Stecker. Öffnen Sie die Lampenabdeckung an der Seite, entfernen Sie die alte Lampe durch Herausdrehen und setzen Sie die neue ein. Beachten Sie die Anleitung für das kompatible Lampenmodell (NP30LP).

Was tun, wenn das Bild unscharf ist?

Verwenden Sie den Fokussierring am Objektiv. Bleibt das Bild unscharf, prüfen Sie, ob der Projektor zu nah an der Leinwand ist oder ob die Quellauflösung der nativen Auflösung (1280x800) entspricht.

Wie verbinde ich einen Computer mit dem Projektor?

Verwenden Sie ein HDMI- oder VGA-Kabel, um den Computer mit dem Projektor zu verbinden. Wählen Sie die entsprechende Quelle über das Menü Input aus.

Ist es normal, dass der Projektor heiß wird?

Ja, der Projektor gibt Wärme ab. Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind. Bei übermäßiger Temperatur schaltet sich der Projektor automatisch aus.

Wie reinige ich den Luftfilter?

Schalten Sie den Projektor aus. Entfernen Sie den Luftfilter an der Seite, saugen Sie den Staub ab oder spülen Sie ihn mit lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn alle 1000 Betriebsstunden.

Kann ich den Projektor ohne Leinwand verwenden?

Ja, aber für beste Bildqualität verwenden Sie eine weiße Leinwand oder eine glatte, helle Wand. Vermeiden Sie strukturierte Oberflächen.

Was bedeutet die blinkende Kontrollleuchte?

Eine blinkende rote Kontrollleuchte weist auf ein Problem hin (Lampe oder Überhitzung). Eine blinkende grüne Kontrollleuchte bedeutet, dass der Projektor aufheizt. Beachten Sie die Anleitung für den genauen Code.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Tasten Volume +/- auf der Fernbedienung oder dem Bedienfeld. Sie können die Lautstärke auch über das Menü Audio einstellen.

BEDIENUNGSANLEITUNG UM361Xi NEC

Bitte vor Beginn lesen ....GER-3

Hinweis ....GER-4

Entsorgung dieses Produkts ...... GER-4

Merkmale ....GER-4

Enthaltene Teile ....GER-5

Teilebezeichnungen ....GER-6

Verfahren zur Einrichtung ....GER-8

Fehlerbehebung ....GER-14

Technische Daten ....GER-14

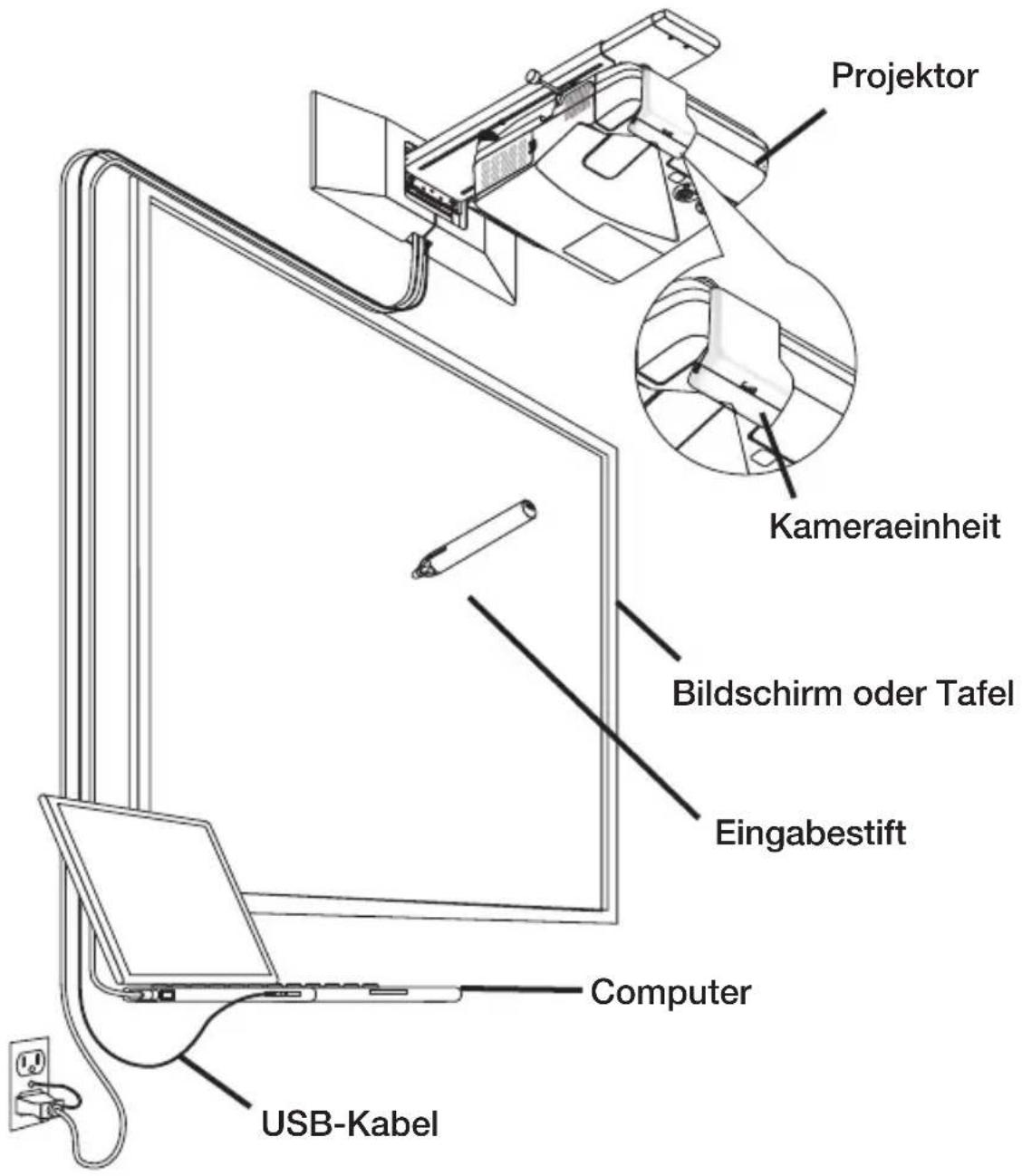

Vielen Dank für den Kauf der interaktiven Tafel von NEC (Modellname: NP04Wi).

Durch Anschluss eines NEC-Projektors an dieses Produkt kann die Tafel oder Wand als Ihre interaktive Tafel verwendet werden.

Der beiliegende Eingabestift verfügt über einen eingebauten super-Kondensator-Ladespeicher. Laden Sie den super-Kondensator für 3 Minuten auf, bevor Sie den Eingabestift zum ersten Mal verwenden. In diesem Handbuch wird als Beispiel eine Verbindung mit dem UM351W verwendet.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

Entsorgung Ihres benutzten Gerätes

Die EU-weite Gesetzgebung, wie sie in jedem einzelnen Mitgliedstaat gilt, bestimmt, dass benutzte elektrische und elektronische Geräte mit dieser Markierung (links) getrennt vom normalen Haushaltsabfall entsorgt werden müssen.

Folgen Sie beim Entsorgen eines solchen Gerätes bitte den Anweisungen Ihrer örtlichen Behörde und/oder konsultieren Sie den Händler, bei dem Sie das Gerät erworben haben. Nach der Sammlung benutzter Geräte werden diese erneut verwendet und entsprechend den Umweltbestimmungen recycelt. Das trägt dazu bei, die Abfallmenge zu reduzieren sowie die negativen Auswirkungen beispielsweise von in Teilen des Geräts enthaltenem Quecksilber auf die Gesundheit und die Umwelt möglichst gering zu halten.

Die Markierung auf elektrischen und elektronischen Geräten gilt nur für die gegenwärtigen Mitgliedstaaten der Europäischen Union.

Vorsichtsmaßnahmen

(1) Eine unerlaubte Vervielfältigung des Inhalts dieses Handbuchs ist untersagt.
(2) Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden.
(3) Der Inhalt dieses Handbuchs wurde mit großer Sorgfalt zusammengestellt. Informieren Sie jedoch bitte NEC, sollten Sie Zweifel haben oder Fehler oder Auslassungen bemerken.
(4) Bitte beachten Sie, dass NEC keine Verantwortung für Schäden, Umsatzverluste usw. übernimmt, die aufgrund der Verwendung dieses Produkts entstehen, unabhängig von Artikel (3) oben.
(5) NEC wird alle Handbücher ersetzen, die eine fehlerhafte Kollation oder fehlende Seiten aufweisen.

Über die Piktogramme

Um einen sicheren und ordnungsgemäßen Betrieb des Produkts zu gewährleisten, werden in diesem Handbuch verschiedene Piktogramme verwendet, die bei der Vermeidung von Verletzungen für Sie oder Dritte sowie von Sachschäden helfen sollen.

Die Piktogramme und ihre Bedeutungen werden unten beschrieben. Stellen Sie sicher, dass Sie sie vollständig verstehen, bevor Sie dieses Handbuch lesen.

WARNUNG

Die Nichtbeachtung dieses Piktogramms und eine unsachgemäße Handhabung des Produkts können zu Unfällen und schweren Verletzungen oder zum Tod führen.

VORSICHT

Die Nichtbeachtung dieses Piktogramms und eine unsachgemäße Handhabung des Produkts können zu Verletzungen oder Sachschäden in der Umgebung führen.

Beispiele für Piktogramme

Das △-Symbol zeigt Anweisungen an, die zu erhöhter Vorsicht mahnen (einschließlich Warnungen).

Ein konkreter Hinweis auf die nötige Vorsichtsmaßnahme wird in dem Symbol gegeben.

Das Symbol weist auf untersagte Vorgehensweisen hin.

Ein konkreter Hinweis auf die untersagte Handlung wird in dem Symbol gegeben.

Das ●-Symbol weist auf notwendige Tätigkeiten hin.

Ein konkreter Hinweis auf die notwendige Tätigkeit wird in dem Symbol gegeben.

WARNUNG

- Bringen Sie dieses Produkt am Projektor an, bevor Sie den Projektor an der Decke oder Wand aufhängen.

Wenn dieses Produkt am Projektor angebracht wird, nachdem er an der Decke oder Wand aufgehängt worden ist, wird die Kameraeinheit möglicherweise nicht richtig befestigt und kann herunterfallen, was zu Verletzungen führen kann. Gleichzeitig kann die Kameraeinheit beschädigt werden.

- Achten Sie darauf, die Schrauben festzuziehen, nachdem Sie die Kameraeinheit befestigt haben. Wenn die Schrauben nicht sicher befestigt sind, kann die Kameraeinheit herunterfallen und Verletzungen verursachen. Gleichzeitig kann die Kameraeinheit beschädigt werden.

- Halten Sie den Projektor nicht an der Kameraeinheit fest, wenn Sie ihn tragen, und üben Sie keine übermäßige Kraft auf die Kameraeinheit aus. Das kann zu Schäden an der Kameraeinheit und zu Verletzungen führen.

- Stellen Sie dieses Produkt nicht unter folgenden Umständen auf:

- in der Nähe von Wasser, Badezimmern oder feuchten Räumen.

- in direktem Sonnenlicht, in der Nähe von Heizgeräten oder Heizstrahlern.

- in einer staubigen, verrauchten oder dampfigen Umgebung.

- an Orten mit hoher Temperatur

- Bauen Sie den Eingabestift nicht auseinander und modifizieren Sie ihn nicht. Setzen Sie den Eingabestift keinen Stößen aus und verbiegen Sie ihn nicht. Das kann den Eingabestift beschädigen und zu Verletzungen führen.

Hinweis

• Verwenden Sie eine ebene und feste Projektionsfläche mit einer Bildschirmgröße von 100 Zoll oder weniger.
• Manche Bildschirmoberflächen können von der Spitze des Eingabestifts verkratzt werden. Bevor Sie den Eingabestift verwenden, testen Sie ihn an einer unauffälligen Stelle des Bildschirms, um sicherzustellen, dass die Spitze nicht die Bildschirmoberfläche beschädigt.
• Verwenden Sie den Eingabestift nicht in den unten genannten Bereichen.
  Dies könnte zu Fehlfunktionen des Eingabestifts führen.
• In einem Bereich, in dem direktes Sonnenlicht auf die Bildschirmoberfläche und die Kameraeinheit trifft.
• In einem Bereich, in dem das Licht von Halogen- oder Glühlampen direkt auf die Bildschirmoberfläche und die Kameraeinheit trifft.
• In dem Fall, dass lichtreflektierende Materialien im Anwendungsbereich des Eingabestifts verwendet werden. (z. B. Bildschirmrahmen)
• Verwenden Sie den Eingabestift nicht in der unten genannten Umgebung. Dies könnte zu Fehlfunktionen des Eingabestifts führen.
• Bei Benutzung der Infrarot-Fernbedienung.
• Der garantierte Betriebstemperaturbereich für die Funktion des Eingabestifts liegt zwischen 5 °C und 40 °C.
• Entfernen Sie bei der Montage oder Demontage der Kameraeinheit keine anderen Schrauben als die angegebenen.

Entsorgung dieses Produkts

- Für Anweisungen zur Entsorgung dieses Produkts wenden Sie sich an Ihren Händler oder die örtlichen Behörden.

Merkmale

• Interaktive elektronische Whiteboard-Funktion
Durch Kombination mit Zeichensoftware kann das Whiteboard oder die Wand als interaktives Whiteboard verwendet werden, und Sie können mit dem beiliegenden Eingabestift auf dem Bildschirm handschriftliche Notizen machen oder Bilder zeichnen.
Darüber hinaus können Sie durch Kombination mit dem Touch-Modul (NP01TM, getrennt erhältlich) mit Ihrem Finger auf dem Whiteboard oder der Wand zeichnen.
Unterstützte Projektoren:
- UM330X, UM280X, UM330W, UM280W
- UM351W, UM301W, UM361X, UM301X
- U321H
* Befestigen Sie keine anderen Projektoren mit ihrem exklusiven Halter als die oben aufgeführten an diesem Produkt.
- Eine oder mehrere Personen können mit Eingabestiften gleichzeitig Notizen machen oder Bilder zeichnen
Zwei Eingabestifte werden standardgemäß mit dem Produkt geliefert. Der Eingabestift ist ebenfalls optional erhältlich (NP02Pi).
Bis zu 10 Eingabestifte können gleichzeitig mit dem Produkt verwendet werden.
Diese Anzahl kann jedoch abhängig von der von Ihnen verwendeten Zeichen-Software variieren.
Für die Verwendung der Zeichen-Software, lesen Sie bitte das Benutzerhandbuch, das der Zeichen-Software beiliegt.
• Automatische Kalibrierungsfunktion
Die Positionsanpassung ist dank der automatischen Kalibrierungsfunktion einfach durchführbar.

Enthaltene Teile

Vergewissern Sie sich, dass Ihr Karton alle aufgeführten Teile enthält. Sollte irgendein Teil fehlen, wenden Sie sich bitte an Ihren Händler.

- Kameraeinheit x 1

- Aufnahmevorrichtung x 1 (Anwendungsmodell: U321H)

- Dichtung x 1 (Anwendungsmodell: U321H)

- Eingabestift x 2

• USB-Kabel x 1 Zum Laden des Eingabestifts

- USB-Kabel (4,5 m) x 1 Zur Verbindung des Computers mit der Kameraeinheit

- Halter x 1

Der Halter und die Abdeckung werden zusammengebaut.

- Laden Sie den Treiber und die Kalibrierungs-Software von unserer Webseite herunter, um sie auf dem Computer zu installieren.

URL: http://www.nec-display.com/dl/en/index.html

- Eine Zeichen-Software ist erforderlich, um die interaktive Tafelfunktion zu nutzen.

Dem Produkt liegt keine Zeichen-Software bei. Besorgen Sie eine im Handel erhältliche Zeichen-Software.

Die Abbildung zeigt ein Beispiel der optionalen Wandmontageeinheit (Modellname: NP04WK) mit dem darauf montierten Projektor.

Teilebezeichnungen des beiliegenden Eingabestifts

Stiftspitze

Zum Aufladen des Eingabestifts

Verwenden Sie das beiliegende USB-Kabel zum Aufladen des Eingabestifts, um den Ladeanschluss (USB) des Eingabestifts mit dem USB-Anschluss des Computers zu verbinden.

Der Eingabestift beginnt sich aufzuladen. Der Ladevorgang ist in etwa 3 Minuten abgeschlossen.

- Durch Drücken der Stiftspitze gegen einen Bildschirm oder eine Tafel wird die LED rot erleuchtet, was anzeigt, dass das Aufladen beendet ist und Sie den Eingabestift verwenden können. Wenn die rote LED erlischt, laden Sie den Eingabestift auf.

Vorsichtsmaßnahmen bei der Verwendung des Eingabestifts

• Beschädigen Sie den Eingabestift nicht, indem Sie ihn zu Boden fallen lassen oder falsch verwenden.
• Halten Sie den Eingabestift von Wasser und anderen Flüssigkeiten fern. Wenn der Eingabestift nass wird, wischen Sie den Eingabestift sofort trocken.
• Vermeiden Sie Hitze und Feuchtigkeit, wenn möglich.

Ablauf der Einrichtung

1. Verbinden Sie das USB-Kabel und die Halterung mit der Kameraeinheit.
2. Befestigen Sie die Kameraeinheit am Projektor.

* Das Befestigungsverfahren für U321H weicht von dem für die anderen Modelle ab.

1. Befestigen Sie die Abdeckung an der Halterung.
2. Verbinden Sie den Projektor mit dem Computer.
3. Schalten Sie den Projektor ein und stellen Sie die Bildlage und Schärfe für das projizierte Bild ein.
4. Schließen Sie das USB-Kabel, das mit der Kameraeinheit verbunden ist, an den Computer an.
5. Installieren Sie den Treiber und die Kalibriersoftware auf dem Computer und führen Sie die Kalibrierung durch.

⚠ Warning

• Bringen Sie dieses Produkt am Projektor an, bevor Sie den Projektor an der Decke oder Wand aufhängen. Wenn dieses Produkt am Projektor angebracht wird, nachdem er an der Decke oder Wand aufgehängt worden ist, wird die Kameraeinheit möglicherweise nicht richtig befestigt und kann herunterfallen, was zu Verletzungen führen kann. Gleichzeitig kann die Kameraeinheit beschädigt werden.
• Achten Sie darauf, die Schrauben festzuziehen, nachdem Sie die Kameraeinheit befestigt haben. Wenn die Schrauben nicht sicher befestigt sind, kann die Kameraeinheit herunterfallen und Verletzungen verursachen. Gleichzeitig kann die Kameraeinheit beschädigt werden.
• Halten Sie den Projektor nicht an der Kameraeinheit fest, wenn Sie ihn tragen, und üben Sie keine übermäßige Kraft auf die Kameraeinheit aus. Das kann zu Schäden an der Kameraeinheit und zu Verletzungen führen.

Vorbereitung:

• Legen Sie einen Kreuzschlitz-Schraubenzieher bereit
• Da sich allerdings die Halterung und die Abdeckung in Transportstellung befinden, nehmen Sie die Halterung durch Drücken des Knopfes auf der Abdeckung ab.

Für die Befestigung am U321H müssen Sie die Dichtung an der Halterung anbringen. Ziehen Sie das Schutzpapier auf der Rückseite der Dichtung ab und bringen Sie diese an der auf der Abbildung durch den Pfeil angezeigten Stelle an.

Richten Sie die Ecken aneinander aus

1. Verbinden Sie das USB-Kabel und die Halterung mit der Kameraeinheit.

① Verbinden Sie das USB-Kabel und die Halterung mit der Kameraeinheit.

Verbinden Sie den L-förmigen Stecker des mitgelieferten USB-Kabels (4,5 m/14,8 ft) mit der USB-Buchse (Typ B) an der Kameraeinheit.

② Befestigen Sie die Kameraeinheit an der Halterung.

Führen Sie die beiden Vorsprünge an der Kameraeinheit in die Befestigungslöcher an Halterung ein und richten Sie die Position der Schraubenlöcher aus. Befestigen Sie die Kameraeinheit mit einer Schraube.

2. Befestigen Sie die Kameraeinheit am Projektor.

* Das Befestigungsverfahren für den U321H unterscheidet sich von dem für die anderen Modelle UM351W, UM301W, UM361X, UM301X, UM330X, UM280X, UM330W und UM280W.

Für UM351W/UM301W/UM361X/UM301X/UM330X/UM280X/UM330W/UM280W

- Entfernen Sie die Kabelabdeckung, wenn sie am Projektor angebracht ist. Befolgen Sie die Anweisungen in der Bedienungsanleitung des Projektors für die Montage/Demontage der Kabelabdeckung.

- Eine Schraube erforderlich.

① Befestigen Sie die Kameraeinheit an der Kabelabdeckung.

Führen Sie von der Außenseite der Kabelabdeckung zwei Vorsprünge an der Halterung in die Befestigungslöcher an der Kabelabdeckung ein, richten Sie anschließend die Position der Befestigungslöcher aus.

Befestigen Sie diese mit einer Schraube von der Innenseite der Kabelabdeckung.

② Befestigen Sie die Kabelabdeckung am Projektor.

Drei Schrauben und die Aufnahmevorrichtung erforderlich.

① Montieren Sie die Aufnahmevorrichtung am Projektor.

Stellen Sie den Projektor mit der Unterseite nach oben und schieben Sie die beiden Vorsprünge an der Aufnahmevorrichtung in die Befestigungslöcher am Projektor, richten Sie anschließend die Position der Befestigungslöcher aus. Befestigen Sie sie mit zwei Schrauben.

② Befestigen Sie die Kameraeinheit an der Aufnahmevorrichtung.

Stellen Sie den Projektor aufrecht und führen Sie die beiden Vorsprünge an der Aufnahmevorrichtung in die Befestigungslöcher an der Halterung ein, richten Sie anschließend die Position der Befestigungslöcher aus. Befestigen Sie sie mit einer Schraube.

3. Befestigen Sie die Abdeckung an der Halterung.

Drücken Sie die Klauen an der Unterseite der Abdeckung in die Befestigungslöcher an der Halterung, bis ein Klickgeräusch zu hören ist.

Legen Sie das USB-Kabel in die Abdeckung. Beim U321H legen Sie das USB-Kabel durch die Kerbe als Kabelhalterung.

4. Verbinden Sie den Projektor mit dem Computer.

Der Projektor kann mit einem Computer über das Computerkabel (im Lieferumfang des Projektors enthalten) oder mit einem im Handel erhältlichen HDMI-Kabel verbunden werden.

5. Schalten Sie die Stromversorgung des Projektors ein und stellen Sie die Position/Schärfe des projizierten Bildes ein.

Lesen Sie zum Einstellungsverfahren bitte das Benutzerhandbuch des Projektors.

6. Verbinden Sie den Computer und die Kamera mit dem mitgelieferten USB-Kabel.

Verbinden Sie den Stecker des USB-Kabels (4,5 m/14,8 ft), dessen anderer Stecker mit der Kamera verbunden ist, mit der USB-Buchse (Typ A) am Computer.

7. Installieren Sie den Treiber und die Kalibriersoftware auf dem Computer und führen Sie die Kalibrierung durch.

Laden Sie den Treiber und die Kalibriersoftware von unserer Website herunter und installieren Sie sie auf dem Computer.

URL: http://www.nec-display.com/dl/en/index.html

Das Bedienungshandbuch für die Installation und Kalibrierung ist als PDF (Portabel Document Format) verfügbar.

Zum Anzeigen oder Ausdrucken von PDF-Dateien wird der Adobe Reader™ benötigt.

Wenn Sie eine PDF-Datei nicht auf Ihrem Computer öffnen können, besorgen Sie sich die aktuelle

Version des Adobe Readers für Ihr Betriebssystem auf der Homepage von Adobe Systems und installieren Sie sie auf Ihrem Computer.

HINWEIS

- Eine Zeichen-Software ist erforderlich, um die interaktive Tafelfunktion zu nutzen. Dem Produkt liegt keine Zeichen-Software bei. Besorgen Sie eine im Handel erhältliche Zeichen-Software.

Der Eingabestift funktioniert nicht.

• Ist das USB-Kabel zwischen dem Computer (Typ A USB-Anschluss) und der Kameraeinheit (Typ B USB-Anschluss) angeschlossen?
• Sind der Treiber und die Kalibrierungs-Software auf Ihrem Computer installiert?

• Verwenden Sie den Eingabestift in einer der folgenden Umgebungen?

• Falls direktes Sonnenlicht auf die Bildschirmoberfläche und/oder die Kameraeinheit fällt, verlegen Sie die Installation an eine Stelle, an der sie dem direkten Sonnenlicht nicht mehr ausgesetzt ist.

• Wenn das Licht einer Halogen- oder Glühlampe auf die Bildschirmoberfläche und/oder die Kameraeinheit trifft, ändern Sie die Ausrichtung des Bildschirms und/oder der Kameraeinheit oder schirmen Sie das Licht der Lampe ab.
• Verwenden Sie keinen Bildschirm, bei dem das Material des Rahmens das Licht reflektiert.

Der Einfluss von äußeren Lichtquellen wird in der Fehlersuche der Softwareanleitung der NP04Wi beschrieben. Beachten Sie die Softwareanleitung auf der Hilfeseite zu unseren Projektoren, welche auf unserer Webseite zu finden ist, und installieren Sie die Geräte so, dass sie nicht durch Licht beeinflusst werden.

• Ist die Kameraeinheit auf die korrekte Position eingestellt?
• Ist der Eingabestift ausreichend aufgeladen?

Wenn durch Drücken der Stiftspitze die LED nicht rot leuchtet, laden Sie den Eingabestift auf.

- Sind die Bildschirmgröße und Betriebstemperatur im Sollbereich?

Verwenden Sie einen Bildschirm innerhalb des effektiven Bereichs.

Verwenden Sie den Eingabestift in einem Temperaturbereich von 5 °C bis 40 °C.

- Ist das Objektiv der Kamera verschmutzt?

Wenn das Objektiv verschmutzt ist, wischen Sie es mit einem weichen, trockenen, fusselfreien Tuch sauber.

Mit dem Eingabestift gezogene Linien stimmen nicht mit dem Bildschirm überein.

• Ist der Sensor ordnungsgemäß kalibriert?
• Wenn die automatische Kalibrierung das Problem nicht löst, versuchen Sie die Kalibrierung manuell durchzuführen.

Technische Daten

Kameraeinheit

• Eingangsanschluss: USB Typ B × 1
• Stromverbrauch: 120 mA/5 V, 600 mW
- Gewicht: 70 g
- Außenabmessungen: 135 (B) × 32 (H) × 36 (T) mm (ohne Überstände)
• Effektiver Bereich: 60" bis 100"
- Betriebstemperatur und Luftfeuchtigkeit: 5 °C bis 40 °C/20% bis 80% (nicht kondensierend)
- Lagertemperatur und Luftfeuchtigkeit: – 10 °C bis 50 °C/20% bis 80% (nicht kondensierend)

Eingabestift

• Gewicht: 25 g
  • Stromversorgung: Ladetyp (super-Kondensator)
  • Aufladezeit: 3 Minuten
• Geschätzte Anzahl der möglichen Ladevorgänge der Batterie: 100.000
  • Betriebsdauer: ca. 2 Stunden
• Betriebstemperatur und Luftfeuchtigkeit: 5 °C bis 40 °C/20% bis 80% (nicht kondensierend)
• Lagertemperatur und Luftfeuchtigkeit: – 10 °C bis 50 °C/20% bis 80% (nicht kondensierend)
