UM361Xi - Projecteur NEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur ultra-courte focale
Marque	NEC
Modèle	UM361Xi
Technologie d'affichage	LCD 3 chips
Résolution native	WXGA (1280 x 800)
Luminosité	3600 lumens ANSI
Contraste	5000:1
Durée de vie de la lampe	Jusqu'à 6000 heures (mode normal)
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	300 W (max)
Dimensions (L x P x H)	368 x 286 x 98 mm
Poids	5,5 kg
Connectivité	HDMI, VGA, USB, audio, RS-232
Fonctions principales	Projection ultra-courte focale, correction trapézoïdale, mode économique
Entretien et nettoyage	Nettoyer le filtre à air toutes les 1000 heures, utiliser un chiffon doux sec
Sécurité	Fonction de verrouillage Kensington, mise hors tension automatique
Pièces détachées et réparabilité	Lampe de rechange (modèle : NP30LP) disponible
Informations générales	Projecteur conçu pour les salles de classe et les réunions

FOIRE AUX QUESTIONS - UM361Xi NEC

Comment allumer et éteindre le projecteur NEC UM361Xi ?

Branchez le projecteur, appuyez sur le bouton Power pour l'allumer. Pour l'éteindre, appuyez deux fois sur Power ou maintenez enfoncé. Attendez que le ventilateur s'arrête avant de débrancher.

Quelle est la distance de projection minimale ?

Grâce à sa focale ultra-courte, le NEC UM361Xi peut projeter une image de 80 pouces à seulement 30 cm du mur.

Comment remplacer la lampe du projecteur ?

Éteignez le projecteur et débranchez-le. Ouvrez le volet de la lampe sur le côté, retirez l'ancienne lampe en la dévissant et insérez la nouvelle. Référez-vous à la notice pour le modèle de lampe compatible (NP30LP).

Que faire si l'image est floue ?

Utilisez la molette de mise au point située sur l'objectif. Si le flou persiste, vérifiez que le projecteur n'est pas trop proche de l'écran ou que la résolution source correspond à la résolution native (1280x800).

Comment connecter un ordinateur au projecteur ?

Utilisez un câble HDMI ou VGA pour relier l'ordinateur au projecteur. Sélectionnez la source correspondante via le menu Input.

Le projecteur chauffe-t-il normalement ?

Oui, le projecteur dégage de la chaleur. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées. Si la température devient excessive, le projecteur s'éteint automatiquement.

Comment nettoyer le filtre à air ?

Éteignez le projecteur. Retirez le filtre à air sur le côté, aspirez la poussière avec un aspirateur ou rincez à l'eau tiède. Laissez sécher complètement avant de le remettre en place. Nettoyez toutes les 1000 heures d'utilisation.

Puis utiliser le projecteur sans écran ?

Oui, mais pour une meilleure qualité d'image, utilisez un écran blanc ou un mur lisse et clair. Évitez les surfaces texturées.

Que signifie le voyant lumineux clignotant ?

Un voyant rouge clignotant indique un problème (lampe ou surchauffe). Un voyant vert clignotant signifie que le projecteur chauffe. Consultez la notice pour le code exact.

Comment régler le volume audio ?

Utilisez les touches Volume +/- sur la télécommande ou le panneau de commande. Vous pouvez aussi régler le volume via le menu Audio.

MODE D'EMPLOI UM361Xi NEC

Ensemble tableau blanc interactif

NP04Wi

Guide d'installation

TABLE DES MATIÈRES

Introduction ......FRE-2

À lire avant de commencer ...... FRE-3

Remarque ....FRE-4

La mise au rebut de ce produit .... FRE-4

Fonctionnalités ....FRE-4

Éléments fournis ....FRE-5

Noms des pièces ....FRE-6

Procédure de configuration ...... FRE-8

Résolution des problèmes ......FRE-14

Spécifications ......FRE-14

Nous vous remercions d'avoir acheté le tableau blanc interactif NEC (nom du modèle : NP04Wi). En vous connectant à un projecteur NEC pour ce produit, le fond blanc ou le mur peuvent être utilisés comme un tableau blanc interactif.

Le stylet fourni est doté d'un super-condensateur à charge de stockage élevée. Chargez le super-condensateur pendant 3 minutes avant d'utiliser le stylet pour la première fois.

Ce manuel utilise l'exemple de connexion avec l'UM351W.

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Mise au rebut du produit usagé

La législation européenne, appliquée dans tous les États membres, exige que les produits électriques et électroniques portant la marque (à gauche) doivent être mis au rebut séparément des ordures ménagères. Lorsque vous mettez au rebut ces produits, veuillez suivre les recommandations des autorités locales et/ou demandez conseil au magasin qui vous a vendu le produit.

Une fois ces produits mis au rebut, ils sont réutilisés et recyclés de manière appropriée. Cet effort nous aidera à réduire les déchets et leurs conséquences négatives sur la santé humaine et sur l'environnement à leur niveau le plus bas, comme par exemple le mercure contenu dans certains éléments.

La marque figurant sur les produits électriques et électroniques ne s'applique qu'aux États membres actuels de l'Union Européenne.

DOC Avis de conformation (pour le Canada uniquement)

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mises en garde

(1) La réimpression non autorisée du contenu de ce manuel est interdite.
(2) Le contenu de ce manuel est sujet à modifications sans préavis.
(3) Le contenu de ce manuel a été préparé avec le plus grand soin. Veuillez toutefois notifier à NEC les erreurs et omissions que vous pourriez avoir constaté, ainsi que les doutes que vous pourriez avoir.
(4) Veuillez noter que NEC décline toute responsabilité, qu'il s'agisse d'une plainte pour dommages, pertes de revenus, etc., qui pourrait découler de l'utilisation de ce produit, indépendamment de l'article (3) ci-dessus.
(5) NEC remplacera tout manuel présentant un défaut de collage ou de pages manquantes.

Au sujet des pictogrammes

Afin de garantir une utilisation correcte et sans risque, ce guide d'installation utilise un certain nombre de pictogrammes, conçus pour prévenir les risques de blessures à vous-même et aux tiers, ainsi que les risques de dommages aux biens.

Les pictogrammes et leur signification sont présentés ci-dessous. Assurez-vous de bien les comprendre avant de poursuivre la lecture de ce manuel.

AVERTISSEMENT	Faute de tenir compte de ce pictogramme et d’utiliser le produit correctement, des accidents peuvent se produire, susceptibles de provoquer la mort ou des blessures graves.
MISE EN GARDE	Faute de tenir compte de ce pictogramme et d’utiliser le produit correctement, des blessures ou des dommages aux biens peuvent se produire.

Exemples de pictogrammes

Le symbole indique les points nécessitant une vigilance particulière (incluant les avertissements).

Une indication concrète de la mise en garde est donnée à l'intérieur du symbole.

Le symbole Ⓧ indique les actions interdites.

Une indication concrète de l'action interdite est donnée à l'intérieur du symbole.

Le symbole ● indique les actions requises.

Une indication concrète de l'action requise est donnée à l'intérieur du symbole.

AVERTISSEMENT

- Installer ce produit sur le projecteur avant d'installer le projecteur au plafond ou au mur. Si ce produit est installé après l'installation du projecteur au plafond ou au mur, l'unité caméra risque de ne pas être fixée correctement et elle risque de tomber et de provoquer des blessures. En même temps, des dommages sur l'unité caméra peuvent être causés.

- Veillez à serrer les vis après avoir fixé l'unité caméra. Si les vis ne sont pas serrées correctement, l'unité caméra risque de tomber et de blesser quelqu'un. En même temps, cela peut provoquer des dommages sur l'unité caméra.

- Ne tenez pas l'unité caméra pour déplacer le projecteur et n'appliquez pas de force excessive sur l'unité caméra. Ceci peut causer des dommages à l'unité caméra et provoquer des blessures.

- Ne placez pas l'appareil dans les conditions suivantes : - à proximité de l'eau, d'un bain ou dans des pièces humides. - à la lumière directe du soleil, à proximité d'appareil de chauffage ou d'appareils émettant de la chaleur. - dans un environnement poussiéreux, enfumé ou embué. - dans un endroit à haute température

- Ne pas démonter ou reconstruire le stylet. Ne pas faire subir de chocs au stylet ou le plier. Cela risque de causer des dommages au stylet et de causer des blessures.

Remarque

• Utilisez un écran plat et dur avec une taille d'écran de 100 pouces ou moins.
• Certaines surfaces de l'écran peuvent être rayées par la pointe du stylet. Avant d'utiliser le stylet, testez-le dans une partie de l'écran qui passe inaperçue pour vous assurer que le capuchon du stylo n'endommage pas la surface de l'écran.
• Ne pas utiliser le stylet dans les zones mentionnées ci-dessous.

Cela peut provoquer un dysfonctionnement du stylet.

• Dans les zones de l'écran et de la caméra touchées par la lumière directe du soleil.
• Dans les zones où la lumière des lampes halogènes ou à incandescence touche directement l'écran et la caméra.
• Dans le cas où des matériaux reflétant la lumière sont utilisés dans la zone d'utilisation du stylet. (par ex., cadre de l'écran)

- Ne pas utiliser le stylet dans l'environnement mentionné ci-dessous. Cela peut provoquer un dysfonctionnement du stylet.

- Lorsque la télécommande à infrarouge est utilisée.

- La plage de température de fonctionnement garantie pour la fonction du stylet est de 5° à 40°C (41° à 104°F).

- Lors du montage ou du démontage de l'unité caméra, ne pas retirer les vis autres que celles spécifiées.

La mise au rebut de ce produit

- Lors de la mise au rebut de ce produit, contactez votre revendeur ou les autorités locales pour plus d'instructions.

Fonctionnalités

- Fonction du tableau blanc interactif électronique En combinaison avec le logiciel de dessin, vous pouvez utiliser le tableau blanc ou le mur comme tableau blanc interactif, et vous pouvez prendre des notes manuscrites ou dessiner sur l'écran avec le stylet fourni. De plus, en combinaison avec le Touch Module (NP01TM vendu séparément), il permet d'écrire sur le tableau blanc ou le mur à l'aide de votre doigt.

Projecteurs compatibles :

* Ne fixez pas sur ce produit autre chose que les projecteurs compatibles listés précédemment et le support spécifique.

- Une ou plusieurs personnes peuvent prendre des notes ou dessiner en même temps à l'aide du stylet

Deux stylets sont fournis par défaut avec le produit. Le stylet est également disponible en option (NP02Pi).

Jusqu'à 10 stylets à la fois peuvent être utilisés sur le produit.

Cependant, ce nombre peut varier en fonction du logiciel de dessin que vous utilisez.

Pour l'utilisation du logiciel de dessin, se reporter au manuel d'utilisation fourni avec le logiciel de dessin.

- Fonction d'étalonnage automatique

Le réglage de la position est facilement réalisable grâce à la fonction d'étalonnage automatique.

Éléments fournis

S'assurer que la boîte contienne tous les éléments de la liste. S'il manque des pièces, contactez votre revendeur.

- Appareil photo x 1

- Fixation x 1 (modèle d'application : U321H)

• Joint x 1 (modèle d'application : U321H)

- Stylet x 2

• Câble USB x 1 Pour charger le stylet

Pure electrical connector diagram without any text, numbers, or symbols

- Câble USB (4,5 m/14,8 pieds) x 1 Pour connecter l'ordinateur à l'aide de l'appareil photo

- Support x 1

Le support et le couvercle sont assemblés.

• Manuel d'installation (ce document) x 1

- Télécharger le pilote et les logiciels d'étalonnage sur notre site web pour les installer sur l'ordinateur.

URL : http://www.nec-display.com/dl/en/index.html

- Le logiciel de dessin est nécessaire pour utiliser la fonction du tableau blanc interactif.

Aucun logiciel de dessin n'est fourni avec le produit. Vous pouvez acheter des logiciels de dessin dans le commerce.

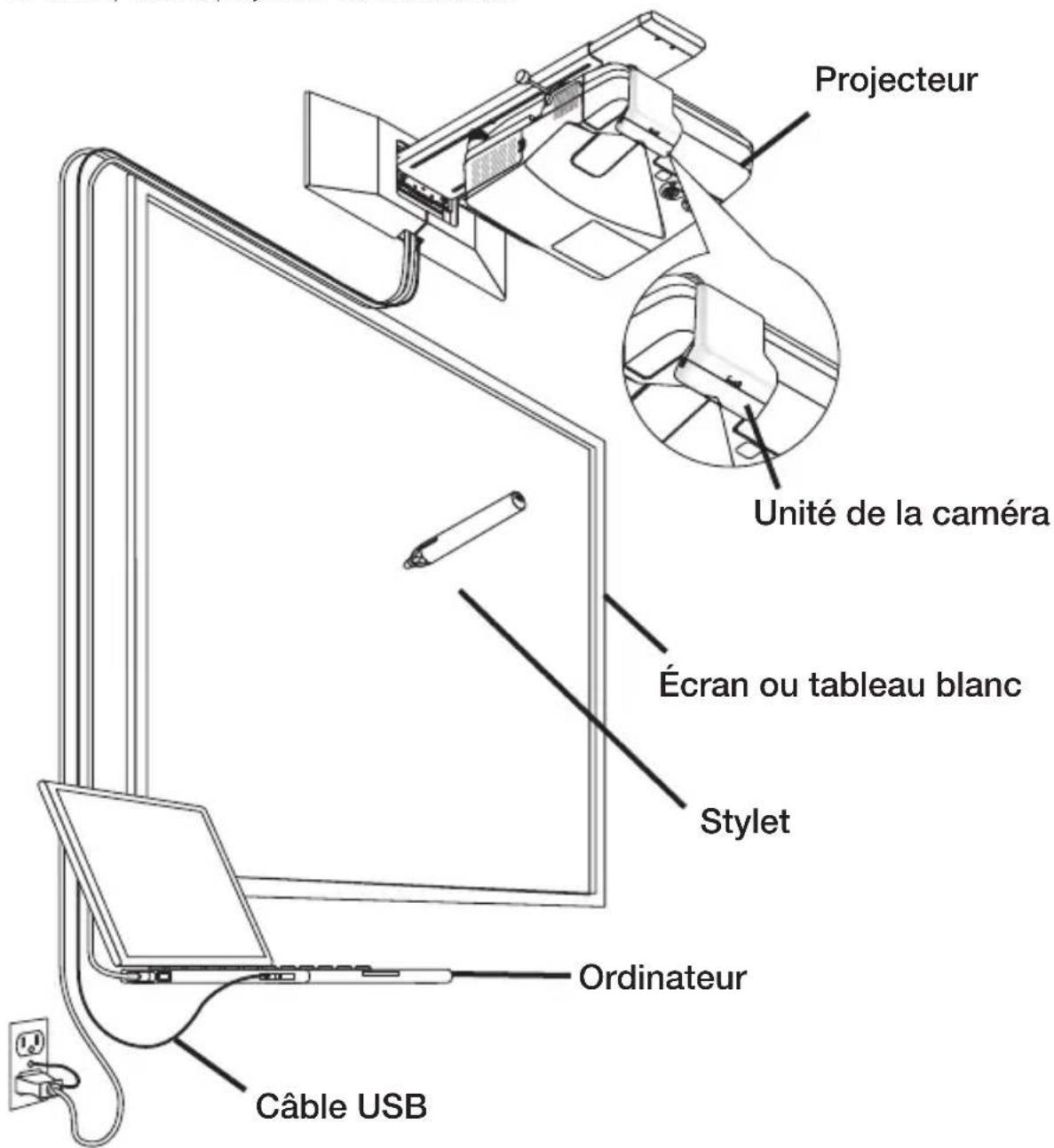

Le schéma illustre un exemple de l'unité optionnelle de montage au mur (Nom du modèle: NP04WK) avec le projecteur installé dessus.

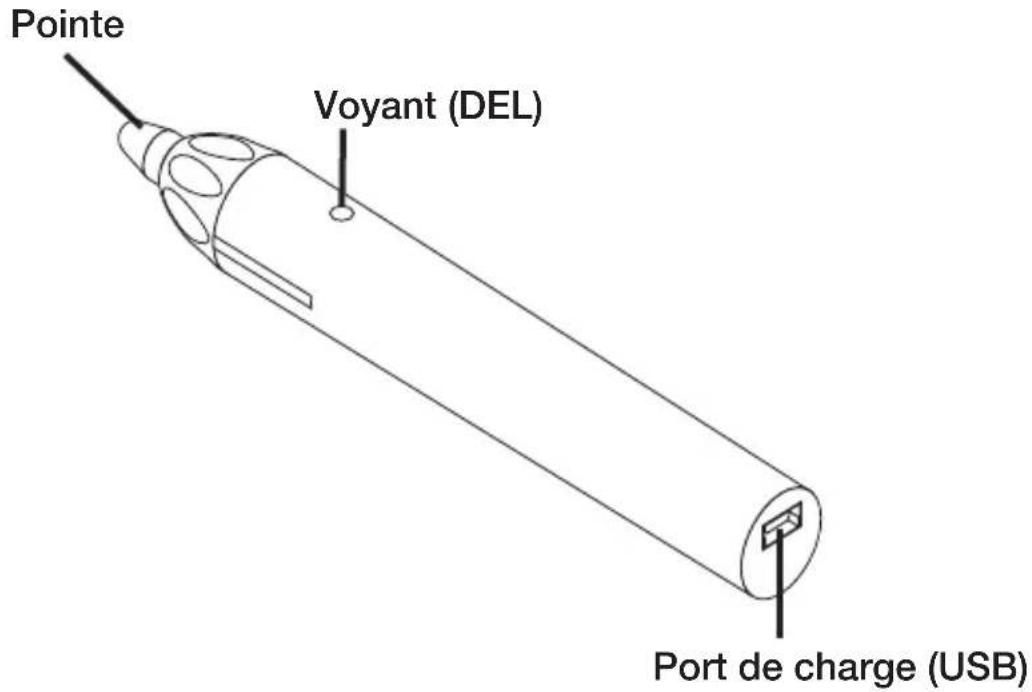

Nomenclature du stylet fourni

Charger le stylet

Utilisez le câble USB fourni pour recharger le stylet pour connecter le port de charge (USB) du stylet à la prise USB de l'ordinateur.

Le stylet va démarrer la recharge. La recharge est terminée après environ 3 minutes.

- Le fait d'appuyer sur le capuchon du stylo sur un tableau blanc de l'écran ou d'éteindre le voyant LED au rouge, indique que le chargement est terminé et que vous êtes prêt à utiliser le stylet. Si le voyant DEL rouge s'éteint, chargez le stylet.

Précautions relatives à l'utilisation du stylet

- Veillez à ne pas endommager le stylet en le faisant tomber sur le sol ou en effectuant une mauvaise manipulation.

- Gardez le stylet éloigné de l'eau et de tout autre liquide. Si le stylet est mouillé, essuyez-le immédia-tement.

- Évitez la chaleur et l'humidité dans la mesure du possible.

Déroulement de la configuration

1. Connectez le câble USB et le support à l'unité caméra.
2. Fixez l'unité caméra sur le projecteur.

* La procédure de fixation du U321H est différente de celle des autres modèles.

1. Montez le couvercle sur le support.
2. Connectez le projecteur à l'ordinateur.
3. Mettez en marche le projecteur et ajustez la position et la mise au point de l'image projetée.
4. Connectez le câble USB sur le terminal qui est connecté à l'unité caméra à l'ordinateur.
5. Installez le pilote et les logiciels d'étalonnage sur l'ordinateur et effectuez l'étalonnage.

Avertissement

• Installer ce produit sur le projecteur avant d'installer le projecteur au plafond ou au mur. Si ce produit est installé après l'installation du projecteur au plafond ou au mur, l'unité caméra risque de ne pas être fixée correctement et elle risque de tomber et de provoquer des blessures. En même temps, cela peut provoquer des dommages sur l'unité caméra.
• Veillez à serrer les vis après avoir fixé l'unité caméra. Si les vis ne sont pas serrées correctement, l'unité caméra risque de tomber et de blesser quelqu'un. En même temps, cela peut provoquer des dommages sur l'unité caméra.
• Ne tenez pas l'unité caméra pour déplacer le projecteur et n'appliquez pas de force excessive sur l'unité caméra. Ceci peut causer des dommages à l'unité caméra et provoquer des blessures.

Préparation :

• Préparez un tournevis cruciforme
• Cependant, le support et le couvercle ayant été en position fixée pour le transport, retirez le support en appuyant sur le bouton sur le couvercle.

Pour l'installation du U321H, vous devez appliquer le joint sur le support. Décollez la feuille de protection sur la face arrière du joint, fixez-la sur la position marquée d'une flèche sur l'illustration.

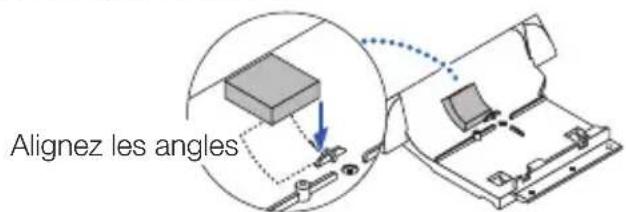

Alignez les angles

1. Connectez le câble USB et le support à l'unité caméra.

① Connectez le câble USB et le support à l'unité caméra.

Connectez le connecteur en forme de L du câble USB fourni (4,5 m/14,8 ft) au port USB (type B) de l'unité caméra.

② Fixez l'unité caméra sur le support.

Introduisez les deux parties saillantes de l'unité caméra dans les trous de fixation du support et alignez la position des trous de vis. Fixez l'unité caméra à l'aide d'une vis.

2. Fixez l'unité caméra sur le projecteur.

* La procédure de fixation du U321H est différente de celle d'autres modèles, UM351W, UM301W, UM361X, UM301X, UM330 X, UM280 X, UM330W et UM280W

Pour UM351W/UM301W/UM361X/UM301X/UM330X/UM280X/UM330W/UM280W

- Retirez la protection du câble s'il est monté sur le projecteur. Veuillez suivre les instructions sur le mode d'emploi du projecteur pour le montage/démontage de la protection du câble.

- Nécessite une vis.

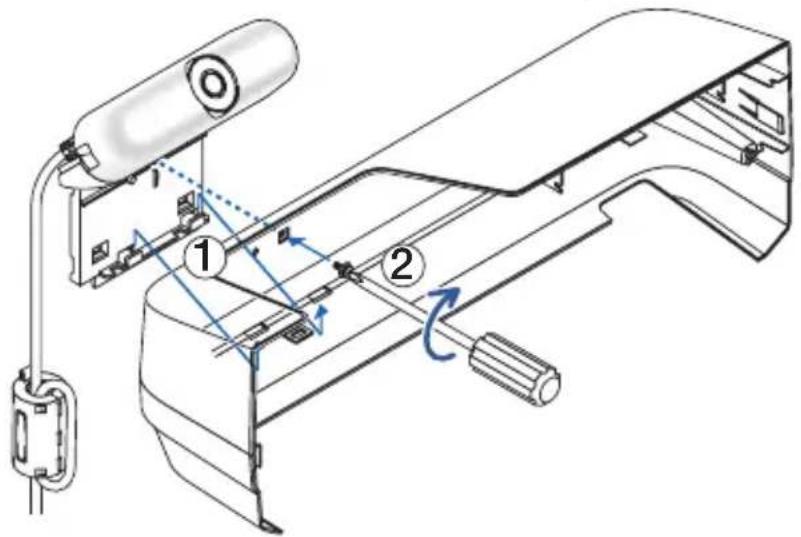

① Fixez l'unité caméra sur la protection du câble.

De l'extérieur de la protection du câble, introduisez les deux parties saillantes sur le support dans les trous de fixation sur la protection du câble, puis ajustez la position des trous de fixation. Fixez les avec une vis mise à l'intérieur de la protection du câble.

② Fixez la protection du câble sur le projecteur.

Nécessite trois vis et une fixation.

① Montez la fixation sur le projecteur.

Mettez la base du projecteur vers le haut et poussez les deux parties saillantes sur la fixation dans les trous de fixation sur le projecteur, puis alignez la position des trous de fixation. Serrez-les avec deux vis.

② Fixez l'unité caméra sur la fixation.

Mettez le projecteur vers le haut et introduisez les deux parties saillantes sur la fixation dans les trous de fixation sur le support, puis alignez la position des trous de fixation. Serrez-les avec une vis.

3. Montez le couvercle sur le support.

Enfoncez les clips situés dans le bas du couvercle dans les trous de fixation sur le support jusqu'à ce que vous entendiez un déclic.

Mettez le câble USB à l'intérieur du couvercle. Pour U321H, placez le câble USB à travers l'encoche comme le support de câble.

4. Connectez le projecteur à l'ordinateur.

Le projecteur peut être connecté à un ordinateur à l'aide d'un câble d'ordinateur (fourni avec le projecteur) ou d'un câble HDMI disponible dans le commerce.

5. Mettez le projecteur sous tension puis ajustez la position/mise au point de l'image projetée.

Pour connaître la procédure de réglage, reportez-vous au mode d'emploi du projecteur.

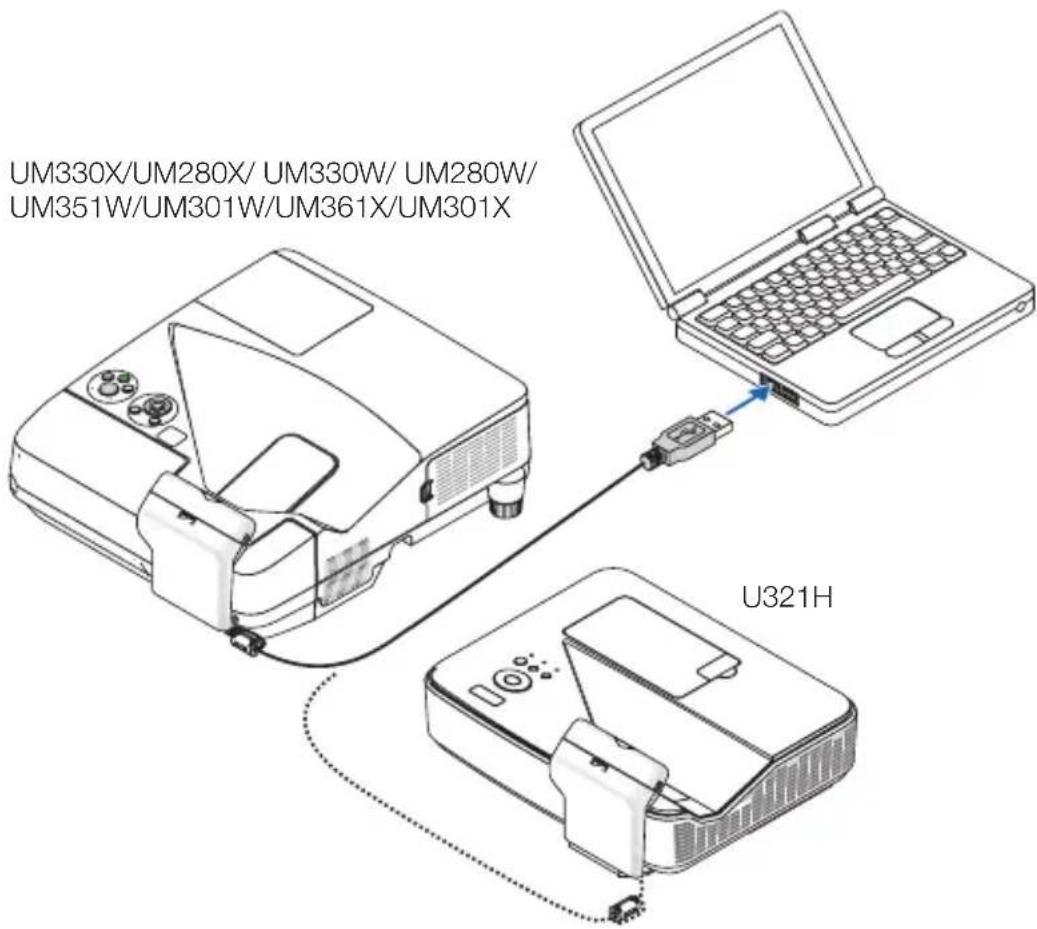

6. Connectez l'ordinateur et l'unité de l'appareil photo à l'aide du câble USB fourni.

Connectez le terminal du câble USB (4,5 m/14,8 pieds) dont un autre terminal a été connecté avec l'unité caméra au port USB (type A) de l'ordinateur.

7. Installez le pilote et les logiciels d'étalonnage sur l'ordinateur et effectuez l'étalonnage.

Téléchargez le pilote et le logiciel d'étalonnage sur notre site Web et installez-les sur l'ordinateur. URL : http://www.nec-display.com/dl/en/index.html

Le manuel d'utilisation pour l'installation et l'étalonnage est disponible au format PDF (Portable Document Format).

Pour visualiser ou imprimer les fichiers PDF, Adobe Reader ^TM est nécessaire.

Si vous n'arrivez pas à ouvrir un fichier PDF sur votre ordinateur, procurez-vous la version actuelle d'Adobe Reader pour votre système d'exploitation à partir de la page d'accueil de Adobe Systems et installez-la sur votre ordinateur.

REMARQUE

- Le logiciel de dessin est nécessaire pour utiliser la fonction du tableau blanc interactif. Aucun logiciel de dessin n'est fourni avec le produit. Vous pouvez acheter des logiciels de dessin dans le commerce.

Le stylet ne fonctionne pas.

• Est-ce que le câble USB est bien connecté à l'ordinateur (type A de port USB) et à la caméra (type B de port USB) ?
• Le driver et le logiciel d'étalonnage sont-ils bien installés sur votre ordinateur ?

• Est-ce que vous utilisez le stylet dans l'environnement suivant ?

• Si la lumière directe du soleil touche l'écran et/ou la caméra, changez le lieu d'installation et choisissez un endroit non exposé à la lumière directe du soleil.

• Si la lumière d'une lampe halogène et/ou à incandescence touche l'écran et/ou la caméra, changez la direction d'installation de l'écran et/ou de la caméra, ou bloquez la lumière de la lampe.
• N'utilisez pas un écran dont le matériau du cadre reflète la lumière.

L'influence de la lumière externe est décrite dans le guide de dépannage du guide du logiciel NP04Wi.

Reportez-vous au guide du logiciel, à la page de prise en charge pour nos projecteurs, téléchargé sur notre site Internet et installez-les dans un endroit approprié où la lumière ne les affecte pas.

• La caméra est-elle placée en position correcte?
  • Le stylet est-il convenablement chargé ?

Si en appuyant sur la pointe de stylet la DEL ne devient pas rouge, chargez le stylet.

- La taille de l'écran et la température d'utilisation sont-elles de la gamme appropriée ?

Utilisez un écran à l'intérieur d'une portée efficace.

Utilisez le stylet à une température comprise entre 5° à 40°C (41° à 104°F).

• L'objectif de la caméra est-il sale ?

Si l'objectif est sale, l'essuyer avec un chiffon doux, sec et non pelucheux.

Les lignes tracées avec le stylet ne correspondent pas à l'écran.

• Le capteur a-t-il été calibré correctement ?
- Si l'exécution de l'étalonnage automatique ne permet pas de résoudre le problème, essayez d'effectuer l'étalonnage manuellement.

Spécifications

Unité de la caméra

• Borne d'entrée : USB Type B × 1
• Consommation d'énergie : 120 mA/5 V, 600 mW
• Poids : 70 g/2,5 oz
• Dimensions extérieures : 135 (L) × 32 (H) × 36 (P) mm/5,3" (L) × 1,3" (H) × 1,4" (P) (parties saillantes non comprises)
  • Portée effective : 60" à 100"
• Température et humidité de fonctionnement : 5 ° à 40 °C (41 ° à 104 °F) / 20 % à 80 % (sans condensation)
• Température et humidité de stockage : - 10 ° à 50 °C (14 ° à 122 °F) / 20 % à 80 % (sans condensation)

Stylet

• Poids : 25 g/0,9 oz
• Alimentation électrique : type de charge (super-condensateur)
  • Durée de charge : 3 minutes
  • Estimation du nombre de chargement de la batterie : 100 000
  • Utilisation de l'appareil : environ 2 heures
• Température et humidité de fonctionnement : 5 ° à 40 °C (41 ° à 104 °F) / 20 % à 80 % (sans condensation)
• Température et humidité de stockage : -10^ à 50^ ( 14^ à 122^ ) / 20% à 80% (sans condensation)
