Baixe as instruções para o seu Projetor em formato PDF gratuitamente! Encontre o seu manual UM361Xi - NEC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. UM361Xi da marca NEC.
MANUAL DE UTILIZADOR UM361Xi NEC
Manual de Instalação
ÍNDICE
Introdução ...... POR-2
Leia isto antes de iniciar ...... POR-3
Nota ...... POR-4
Descarte deste produto ...... POR-4
Nomes das peças ...... POR-6
Procedimento da Instalação ...... POR-8
Solução de problemas ...... POR-14
Especificações ...... POR-14
Muito obrigado por comprar o Quadro Branco Interativo NEC (Nome do Modelo: NP04Wi).
Conectando um projetor NEC a este produto, o quadro ou parede brancos podem ser usados como seu quadro branco interativo.
A canela estilete fornecida tem um armazenamento de carga com supercapacitor embutido. Carregue o supercapacitor por 3 minutos antes de usar a caneta estilete pela primeira vez.
Este manual usa o exemplo de conexão com o UM351W.
Os termos HDMI e HDMI High-Definition Multimedia Interface, e o HDMI Logo são marcas comerciais ou registradas da HDMI Licensing LLC nos Estados Unidos e em outros países.
Descarte do seu produto usado
A legislação ampla da UE tal como implementada em cada Estado Membro exige que produtos elétricos e eletrônicos que tragam a marca (esquerda) sejam descartados separadamente do lixo doméstico normal. Quando você descartar estes produtos, por favor siga a orientação de sua autoridade local e/ou pergunte na loja onde você adquiriu o produto.
Depois de coletados os produtos usados, eles são reutilizados e reciclados de maneira adequada. Este esforço ajudar-nos-á a reduzir a um nível mínimo os resíduos bem como o impacto negativo para a saúde humana e para o ambiente, tal como o do mercúrio contido em algumas peças.
A marca nos produtos elétricos e eletrônicos somente se aplica aos atuais Estados Membros da União Europeia.
Descarte de pilhas e baterias (Apenas para o Brasil)
Apos o uso, as pilhas/baterias NÃO podem ser dispostas em lixo domestico, nem descartadas a céu aberto ou em corpos d'água, conforme Resolução CONAMA 401/08. Em respeito ao meio ambiente, a NEC tem como boa pratica a coleta de pilhas e baterias, dando a destinacao adequada das mesmas.
PARA SUA SEGURANCA, NAO AS INCINERE.
Para mais informação de contactos, refi ra-se à contracapa.
Precauções
(1) É proibida a reimpressão não autorizada do conteúdo deste manual.
(2) O conteúdo deste manual está sujeito a alterações futuras sem aviso prévio.
(3) O conteúdo deste manual foi preparado com atenção meticulosa, mas agradecemos que notifique a NEC se tiver quaisquer dúvidas ou notar quaisquer erros ou omissões.
(4) Favor observar que a NEC não aceitará qualquer responsabilidade por reclamações, danos, perda de ganhos, etc., resultantes da utilização deste produto, independentemente do artigo (3) acima.
(5) A NEC substituirá quaisquer manuais que apresentem uma comparação incorreta ou falta de páginas.
Sobre os pictogramas
Para assegurar a utilização correta e segura do produto, este manual de instalação usa alguns pictogramas para evitar lesões a você e a terceiros, bem como danos à propriedade.
Os pictogramas e seus significados são descritos abaixo. Certifique-se de entendê-los completamente antes de ler este manual.
 AVISO | A não observância deste pictograma e manuseio do produto erradamente poderá resultar em acidentes que levem à morte ou ferimento grave. |
 ATENÇÃO | A não observância deste pictograma e manuseio do produto erradamente, poderá resultar em acidente pessoal ou dano à propriedade circundante. |
Exemplos de pictogramas
O símbolo indica instruções recomendando cuidado (incluindo avisos). Uma indicação concreta do cuidado é dada dentro do símbolo.
O símbolo Indica ações proibidas. Uma indicação concreta da ação proibida é dada dentro do símbolo.
O símbolo ● indica as ações necessárias. Uma indicação concreta da ação necessária é dada dentro do símbolo.
AVISO
- Configure este produto no projetor antes de instalar o projetor no teto ou na parede. Se esse produto for configurado depois de instalar o projetor no teto ou na parede, a unidade da câmera poderá não ser fixada corretamente e poderá cair, resultando em ferimentos. Ao mesmo tempo, poderá causar danos na unidade da câmera.
- Aperte os parafusos depois de fixar a unidade da câmera. Se os parafusos não estiverem apertados com firmeza, a unidade da câmera poderá cair e provocar ferimentos. Ao mesmo tempo, poderá causar danos na unidade da câmera.
- Não segure a unidade da câmera para mover o projetor nem aplique força excessiva à unidade. Poderá causar danos na unidade da câmera e resultar em ferimentos.
- Não coloque este produto nas seguintes condições: - próximo de água, banheiros ou ambientes úmidos. - sob luz solar direta, próximo de aquecedores ou aparelhos que irradiam calor. - em um ambiente empoeirado, com fumaça ou vapor. - em local com alta temperatura
- Não desmonte nem reconstrua a caneta gráfica. Não submeta a caneta gráfica a choques nem entorte-a. Poderá causar danos à caneta resultando em ferimentos.
- Use uma tela plana e dura com um tamanho de 100 polegadas ou menos.
- Alguns tipos de superfícies de tela poderão ser riscadas pela ponta da caneta estilete. Antes de usar a caneta estilete, teste-a numa área pouco visível da tela para assegurar que a ponta da caneta não irá danificar a superfície da tela.
- Não use a caneta estilete nas áreas mencionadas abaixo.
Pode causar mau funcionamento da caneta.
- Na área, a luz direta do sol atinge a superfície da tela e a unidade da câmera.
- Na área, a luz das lâmpadas halógenas ou incandescentes atingem diretamente a superfície da tela e a unidade da câmera.
- No caso, o material que reflete a luz é usado na área de operação da caneta estilete. (ex. moldura da tela)
- Não use a caneta estilete no ambiente mencionado abaixo. Pode causar mau funcionamento da caneta.
- Quando o controle remoto infravermelho é usado.
- A faixa de temperatura operacional garantida para o funcionamento da caneta estilete é de 5° a 40°C (41° a 104°F).
- Ao montar ou remover a unidade da câmera, não remova nenhum parafuso diferente dos especificados.
Descarte deste produto
- Ao descartar este produto, entre em contato com a loja em que efetuou sua compra ou com o governo local para obter instruções.
Características
- Função interativa do quadro branco eletrônico
Combinando com o software de desenho, o quadro branco ou a parede pode ser usada como seu quadro branco interativo e você pode fazer anotações à mão ou desenhar imagens na tela com a caneta gráfica fornecida.
E mais, combinando com o Touch Module (NP01TM vendido separadamente), é possível desenhar no quadro branco ou na parede com o dedo.
Projetores suportados:
* Não fixe neste produto algo diferente dos projetores suportados listados acima e o suporte exclusivo.
- Uma ou mais pessoas podem fazer anotações ou desenhar imagens com as canetas estiletes ao mesmo tempo
Duas canetas estiletes vêm, por padrão, com o produto. A caneta estilete também está disponível como opcional (NP02Pi).
Até 10 canetas estiletes podem ser usadas ao mesmo tempo no produto.
Porém, esse número irá variar dependendo do software de desenho usado.
Para usar um software de desenho, consulte o manual do usuário incluído com o software de desenho.
- Função de calibração automática
O ajuste da posição é feito facilmente graças à função de calibração automática.
Itens embalados
Certifique-se de que sua caixa contém tudo o que está listado. Se alguma peça estiver faltando, entre em contato com seu fornecedor.
- Unidade da câmera x 1
- Acessório x 1 (Modelo do aplicativo: U321H)
- Cabo USB (4,5 m/14,8 pés) x 1 Para conectar o computador à unidade da câmera
- Suporte x 1
O suporte e a tampa são montados.
- Manual de Instalação (este documento) × 1
- Faça download do driver e do software de calibração em nosso site para instalá-los no computador.
URL: http://www.nec-display.com/dl/en/index.html
- É necessário um software de desenho para usar a função do quadro branco interativo.
Nenhum software de desenho é incluído no produto. Obtenha um software de desenho disponível comercialmente.
O desenho mostra um exemplo da montagem opcional da unidade na parede (Nome do modelo: NP04WK) com o projetor montado sobre ela.
Nomes das peças da caneta estilete fornecida
Ponta da caneta
Carregando a caneta estilete

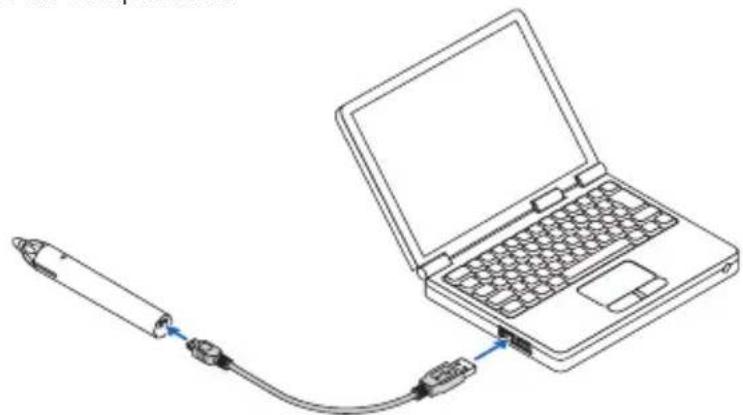

Use o cabo USB fornecido para carregar a caneta estilete para conectar a porta de carregamento (USB) da caneta à porta USB do computador.
A caneta estilete começará a carregar. O carregamento terminará em cerca de 3 minutos.
- Pressionar a ponta da caneta contra uma tela ou quadro branco acenderá o LED indicador em vermelho, indicando que o carregamento está completo e você está pronto para usar a caneta estilete. Se o LED vermelho apagar, carregue a caneta estilete.
Precauções sobre o uso da caneta estilete
- Não danifique a caneta estilete deixando-a cair no chão ou manuseando-a incorretamente.
- Mantenha a caneta estilete longe da água e de outros líquidos. Se a caneta estilete molhar, enxugue-a imediatamente.
- Evite calor e umidade sempre que possível.
Fluxo da Instalação
- Conecte o cabo USB e o suporte à unidade da câmera.
- Fixe a unidade da câmera no projetor.
* O procedimento de fixação do U321H é diferente dos outros modelos.
- Coloque a tampa no suporte.
- Conecte o projetor ao computador.
- Ligue o projetor e ajuste a posição e o foco da imagem projetada.
- Conecte o cabo USB no qual o terminal conectou a unidade da câmera com o computador.
- Instale o driver e o software de calibração no computador e faça a calibração.
Aviso
- Configure este produto no projetor antes de instalar o projetor no teto ou na parede. Se esse produto for configurado depois de instalar o projetor no teto ou na parede, a unidade da câmera poderá não ser fixada corretamente e poderá cair, resultando em ferimentos. Ao mesmo tempo, poderá causar danos na unidade da câmera.
- Aperte os parafusos depois de fixar a unidade da câmera. Se os parafusos não estiverem apertados com firmeza, a unidade da câmera poderá cair e provocar ferimentos. Ao mesmo tempo, poderá causar danos na unidade da câmera.
- Não segure a unidade da câmera para mover o projetor nem aplique força excessiva à unidade. Poderá causar danos na unidade da câmera e resultar em ferimentos.
Preparação:
- Prepare uma chave de fenda em cruz
- Por mais que o suporte e a tampa estejam na condição engatada para o envio, remova o suporte pressionando o botão na tampa.
Para fixar no U321H, você precisa vedar a junta no su- porte. Retire o papel na face posterior da junta e coloque na posição indicada pela seta na ilustração.
1. Conecte o cabo USB e o suporte à unidade da câmera.
① Conecte o cabo USB e o suporte à unidade da câmera.
Conecte o terminal em L do cabo USB fornecido (4,5 m) à porta USB (tipo B) na unidade da câmera.
② Fixe a unidade da câmera no suporte.
Engate as duas saliências na unidade da câmera nos orifícios de fixação no suporte e alinhe a posição dos orifícios do parafuso. Fixe a unidade da câmera com um parafuso.
2. Fixe a unidade da câmera no projetor.
* O procedimento de fixação do U321H é diferente dos outros modelos, UM351W, UM301W, UM361X, UM301X, UM330X, UM280X, UM330W e UM280W
- Remova a tampa da fiação se ela estiver colocada no projetor. Siga as instruções no Manual do Usuário do projetor para montar/desmontar a tampa da fiação.
- Requer um parafuso.
① Fixe a unidade da câmera na tampa da fiação.
No lado externo da tampa da fiação, engate as duas saliências no suporte nos orifícios de fixação na tampa, então, alinhe a posição dos orifícios de fixação.
Aperte isto com a colocação de um parafuso no interior da tampa da fiação.
② Fixe a tampa da fiação no projetor.
Requer três parafusos e o acessório.
① Monte o acessório no projetor.
Coloque a face inferior do projetor para cima e empurre as duas saliências no acessório nos orifícios de fixação no projetor, então, alinhe a posição dos orifícios. Aperte com os dois parafusos.
② Fixe a unidade da câmera no acessório.
Coloque a face do projetor para cima e engate as duas saliências no suporte nos orifícios de fixação no suporte, então, alinhe a posição dos orifícios. Aperte com um parafuso.
Empurre as garras na parte inferior da tampa para os orifícios de fixação no suporte até ser ouvido um clique.
Coloque o cabo USB dentro da tampa. Para o U321H, passe o cabo USB pela fenda como o suporte do cabo.
4. Conecte o projetor ao computador.

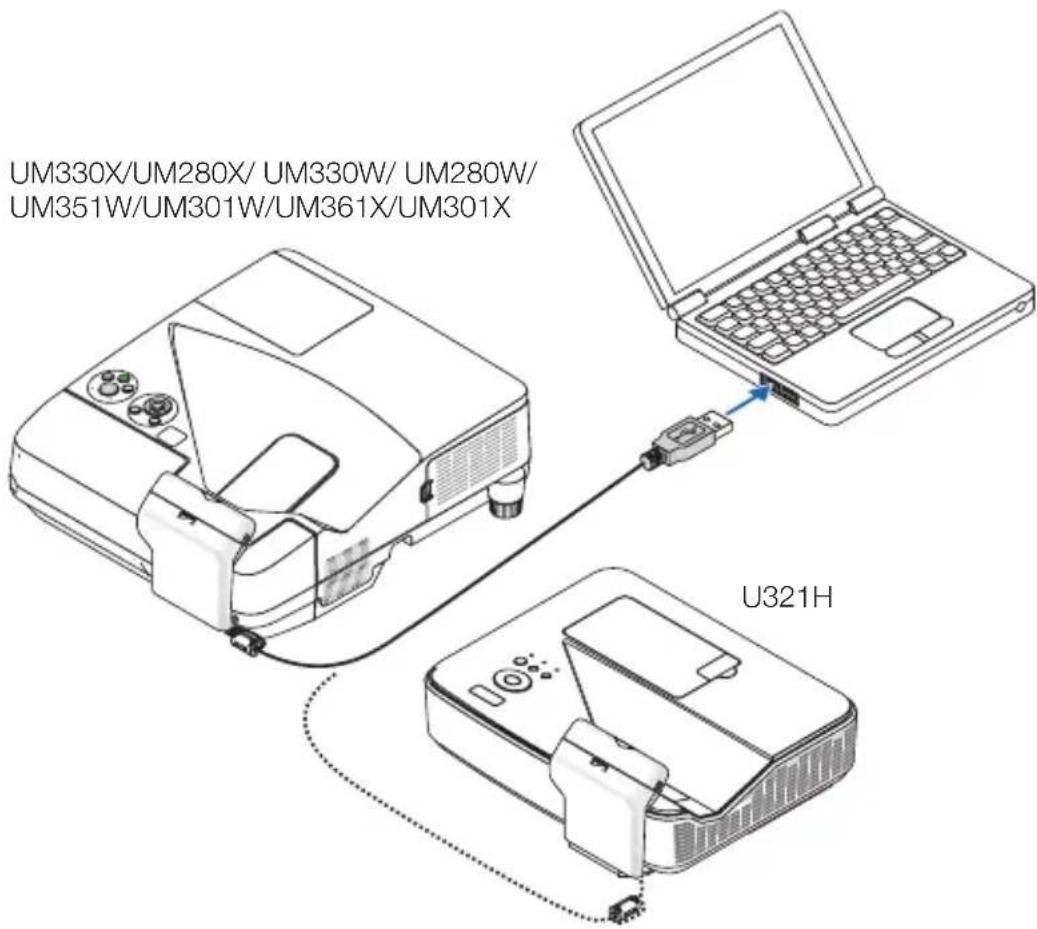

O projetor pode ser conectado a um computador usando o cabo do computador (fornecido com o projetor) ou um cabo HDMI disponível comercialmente.
5. Ligue a energia do projetor e ajuste a posição/foco da imagem projetada.
Para o procedimento de ajuste, veja o manual do usuário do projetor.
6. Conecte o computador e a unidade da câmera com o cabo USB incluído.
Conecte o terminal do cabo USB (4,5 m) cujo outro terminal foi conectado com a unidade da câmera à porta USB (Tipo A) no computador.
7. Instale o driver e o software de calibração no computador e faça a calibração.
Faça o download do driver e do software de calibração em nosso site Web e instale-os no computador.
URL: http://www.nec-display.com/dl/en/index.html
O manual de operação para a instalação e a calibração está disponível em PDF (Portable Document Format).
Para exibir ou imprimir arquivos PDF, é necessário ter o Adobe Reader™.
Se você não conseguir abrir um arquivo PDF em seu computador, obtenha a versão atual do Adobe
Reader para seu SO na home page da Adobe Systems e instale-o em seu computador.
NOTA
- É necessário um software de desenho para usar a função do quadro branco interativo. Nenhum software de desenho é incluído no produto. Obtenha um software de desenho disponível comercialmente.
A caneta estilete não funciona.
- O cabo USB está conectado entre o computador (porta USB tipo A) e a unidade da câmera (porta USB tipo B)?
- O driver e o software de calibração foram instalados em seu computador?
-
Você está usando a caneta estilete em um dos seguintes ambientes?
-
Se a luz direta do sol atingir a superfície da tela e/ou unidade da câmera, mude o local de instalação para onde não seja exposta à luz direta do sol.
- Se a luz da lâmpada halógena e/ou incandescente atingir a superfície da tela e/ou unidade da câmera, mude a direção de instalação da tela e/ou unidade da câmera, ou bloqueie a luz da lâmpada.
- Não use uma tela cujo material da moldura reflete a luz.
A influência da luz externa é descrita na solução de problemas no guia do software NP04Wi. Consulte o guia do software na página de suporte para ver nossos projetores carregados em nosso site Web e configure-os em um local adequado onde não sofram influência da luz.
- A unidade da câmera está colocada na posição correta?
- A caneta estilete está devidamente carregada?
Se pressionar a ponta da caneta não acender o LED em vermelho, carregue a caneta estilete.
- O tamanho da tela e a temperatura de uso estão dentro da faixa apropriada?
Use uma tela dentro da faixa real.
Use a caneta estilete dentro de uma faixa de temperatura de 5° a 40 °C (41° a 104°F).
- A lente da unidade da câmera está suja?
Se a lente estiver suja, limpe-a com um pano macio, seco e sem fiapos.
As linhas traçadas com a caneta estilete não coincidem com a tela.
- O sensor foi corretamente calibrado?
- Se fazer a calibração automaticamente não resolver o problema, tente calibrar manualmente.
Especificações
Unidade da câmera
• Terminal de entrada: USB Tipo B × 1
- Consumo de energia: 120 mA/5 V, 600 mW
- Peso: 70 g/2,5 oz
- Dimensões externas: 135 (L) × 32 (A) × 36 (P) mm/5,3" (L) × 1,3" (A) × 1,4" (P) (não incluindo as saliências)
• Faixa real: 60" a 100"
- Temperatura e umidade de operação: 5° a 40 °C (41° a 104°F)/20% a 80% (sem condensação)
- Temperatura e umidade de armazenamento: -10^ a 50^ ( 14^ a 122^ )/ 20% a 80% (sem condensação)
Caneta estilete
- Peso: 25 g/0,9 oz
- Fornecimento de energia: Tipo de carregamento (supercapacitor)
- Tempo de carregamento: 3 minutos
- Número estimado de carregamento da bateria: 100.000
- Tempo de operação: cerca de 2 horas
- Temperatura e umidade de operação: 5° a 40 °C (41° a 104°F)/20% a 80% (sem condensação)
- Temperatura e umidade de armazenamento: -10^ a 50^ ( 14^ a 122^) / 20% a 80% (sem condensação)
Address: Rua França Pinto, 935- Vila Mariana
São Paulo - SP - Brasil
CEP 04016-004
- Manual de Instalação
- ÍNDICE
- Descarte do seu produto usado
- Descarte de pilhas e baterias (Apenas para o Brasil)
- Precauções
- Sobre os pictogramas
- Exemplos de pictogramas
- AVISO
- Descarte deste produto
- Características
- Itens embalados
- Nomes das peças da caneta estilete fornecida
- Carregando a caneta estilete
- Precauções sobre o uso da caneta estilete
- Fluxo da Instalação
- Preparação:
- Conecte o cabo USB e o suporte à unidade da câmera.
- Fixe a unidade da câmera no projetor.
- Conecte o projetor ao computador.
- Ligue a energia do projetor e ajuste a posição/foco da imagem projetada.
- Conecte o computador e a unidade da câmera com o cabo USB incluído.
- Instale o driver e o software de calibração no computador e faça a calibração.
- NOTA
- A caneta estilete não funciona.
- As linhas traçadas com a caneta estilete não coincidem com a tela.
- Especificações
- Unidade da câmera
- Caneta estilete
Marca : NEC
Modelo : UM361Xi
Categoria : Projetor
