사용 설명서 U310W NEC

이 NEC 벽면 장착 장치를 구매해주셔서 감사합니다.

이 설치 및 조정 설명서를 자세히 읽고 올바른 사용법을 익히십시오.

벽면 장착 장치 NP01WK 은 프로젝터 U300X/U250X/U310W/U260W 에만 사용

할 수 있으며, 다른 프로젝터에는 사용할 수 없습니다.

이 프로젝터를 설치하려면 특별한 기술이 필요합니다. 이 설치 작업은 고객이 수행할 수 없습니다.

대리점과 설치자에게

고객의 안전을 확보하기 위해 당사에서는 장착 위치의 강도가 이프로젝터와 장착 하드웨어의 무게를 지탱할 수 있을 정도로 충분한지 확인한 후 설치 작업을 시작하도록 권장합니다.

목차

주의 사항 ....KOR-2

준비 KOR-4

제공 부품 ....KOR-4

부품 명칭 ....KOR-5

부품 규격 KOR-6

프로젝터 장착 ....KOR-7

투사 위치 조정 KOR-12

사양 KOR-16

● 기호

이 '설치 및 조정 설명서'에서는 이 제품의 안전과 올바른 사용을 확보하고 사용자와 주위 사람을 위험으로부터 보호하고 자산의 손상을 방지할 목적으로 여러 가지 기호를 사용합니다. 사용되는 기호와 그 의미는 다음과 같습니다. 내용을 잘 이해한 후에 이 설명서를 읽어주시기 바랍니다.

이 표시를 잘못 취급하여 무시하면 심한 부상이나 사망과 같은 신체적 위험이 야기될 수 있습니다.

이 표시를 잘못 취급하여 무시하면 신체적 부상과 주위 내용물의 손상이 발생할 수 있습니다.

기호의 예:

	△기호는 주의 사항을 알려줍니다 (경고 포함).구체적인 주의 사항은 그림으로 제시됩니다.
	✕기호는 금지된 작업 / 조치를 나타냅니다.구체적인 금지 사항은 그림으로 제시됩니다.
	●기호는 필수적인 작업 / 조치를 나타냅니다.구체적인 지침은 그림으로 제시됩니다.

프로젝터를 설치하고 투사 위치를 조정할 때 이 설명서의 지침을 따르십시오. 잘못 설치되거나 조정되면 프로젝터가 떨어져서 신체적 부상을 유발할 수 있습니다.

프로젝터가 떨어지지 않도록 하려면 오랜 시간이 흘러도 프로젝터 (약 6.5kg) 와 벽면 장착 장치 (약 6.2kg) 를 합한 무게 (약 12.7kg) 를 지탱하고 지진에 견딜 수 있을 정도로 강도가 충분한 곳에 프로젝터를 설치하여 고정하십시오. 강도가 약하거나 고정이 충분하지 않으면 프로젝터가 떨어져서 신체적 부상을 유발할 수 있습니다.

다음 예방 조치를 준수하십시오.

*벽면 어댑터의 벽면 고정 볼트 M6(1/4 인치)과 나사를 사용하십시오.

*프로젝터 전원으로 전원 콘센트를 사용하십시오. 위험하므로 래프 회선에 직접연결하지 마십시오. 또한 전원 플러그를 연결하고 분리할 수 있는 가까운 위치의 콘센트를 사용하십시오.

목재 벽면에 장착

하중이 기둥이나 견고한 건축 구조물에 실리도록 하십시오. 건축 구조물 등의 강도가 충분하지 않으면 보강하십시오. 벽면 마감재, 피장 (졸대) 등에 프로젝터를 장착하지 마십시오.

콘크리트 벽면에 장착

프로젝터의 하중을 견딜 수 있는 시중에서 구입할 수 있는 고정 볼트 M6(1/4 인치), 고정 너트 등을 사용하십시오.

⚠️ 경고
	일정한 진동이 존재하는 곳에는 설치하지 마십시오. 진동이 계속되면 나사가 풀어져서 벽면 장착 장치와 프로젝터가 떨어지면 신체적 부상을 야기할 수 있습니다.또한 프로젝터가 파손될 수도 있습니다.
	안전을 확보하려면 볼트와 나사를 확실하게 조이고 노브를 안전하게 조정하십시오. 그렇지 않으면 프로젝터가 떨어져서 신체적 부상을 유발할 수 있습니다.
	부품을 일체 수정하지 마십시오. 그러면 프로젝터와 벽면 장착 장치가 떨어져서 신체적 부상을 야기할 수 있습니다.
	파손된 부품은 사용하지 마십시오. 그러면 프로젝터와 벽면 장착 장치가 떨어져서 신체적 부상을 야기할 수 있습니다. 부품이 파손된 경우 해당 대리점에 문의하십시오.
	프로젝터가 켜져 있을 때 미러 안을 바라보지 마십시오. 그러면 시각이 손상될 수 있습니다.
	프로젝터와 벽면 장착 장치에 매달리지 마십시오. 그러면 프로젝터와 벽면 장착 장치가 떨어져서 신체적 부상을 야기할 수 있습니다. 특히 어린이에게 유의하십시오.
	벽면 어댑터의 잠금 나사에 접착제, 윤활유, 오일 등을 사용하지 마십시오. 그러면 벽면 어댑터의 소재가 약화되어 프로젝터가 떨어져서 신체적 부상을 야기할 수 있습니다.

주의
	프로젝터의 환기구를 막지 마십시오.그러면 열이 발산되지 않아서 화재가 발생할 수 있습니다.특히 다음 방법으로 프로젝터를 사용하지 마십시오.벽과 같이 환기가 잘 안 되고 환기구가 막힐 수 있는 곳에 프로젝터를 설치
	에어컨이나 히터의 배출구 입구 또는 상당한 진동이 존재하는 곳에 프로젝터를 설치하지 마십시오.그러면 화재가 감전 사고가 발생할 수 있습니다.
	습기나 먼지가 있는 곳 또는 기름기 있는 연기나 증기에 노출된 곳(요리 기기 또는 가습기 근처)에 프로젝터를 설치하지 마십시오.그러면 화재가 발생할 수 있습니다.
	프로젝터를 설치할 때 프로젝터와 주위 물체 사이에 충분한 공간을 두십시오.그렇지 않으면 열이 발산되지 않아서 화재가 발생할 수 있습니다.

다음과 같이 하십시오.

상당한 먼지, 습기, 기름기 있는 연기 또는 담배 연기가 존재하는 실내를 피하십시오. 미러 등의 광학 부품에 먼지가 침투하면 이미지 품질이 떨어집니다.

화면이 직사광선 또는 점등된 불빛에 노출되어 있는 장소는 피하십시오. 주위의 불빛이 화면에 직접 당으면 이미지가 씻긴 것처럼 나타나서 보기가 어렵게 됩니다. 온도가 과도하게 높거나 낮은 곳은 피하십시오.

그러면 장치가 파손될 수 있습니다. (주위 작동 온도의 경우 프로젝터와 함께 제공된 사용자 설명서를 참조하십시오.)

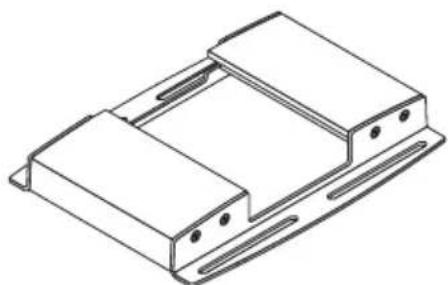

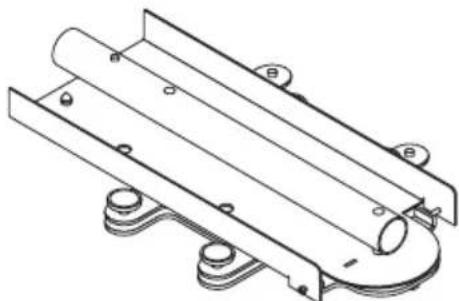

■제공 부품

제공된 품목을 확인하십시오.

플레이트 (A) 암 : 1

암 덮개 : 1

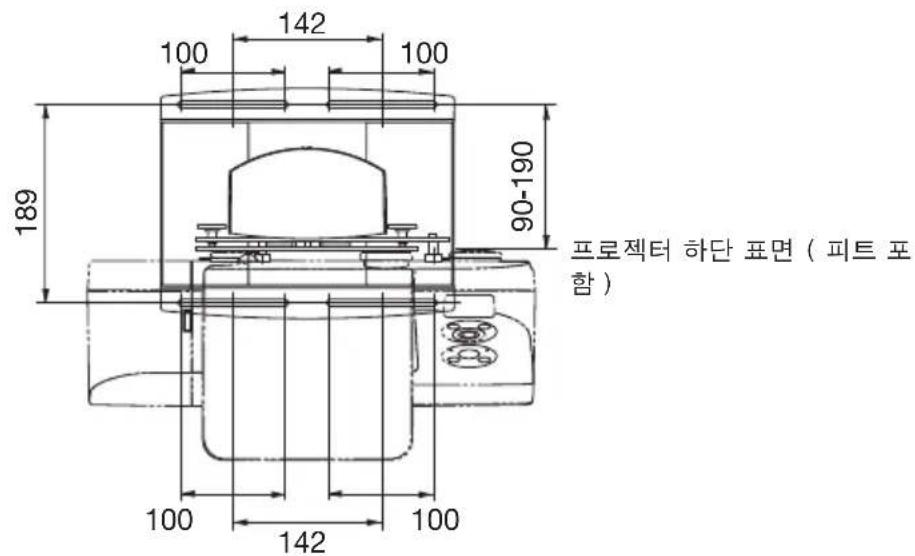

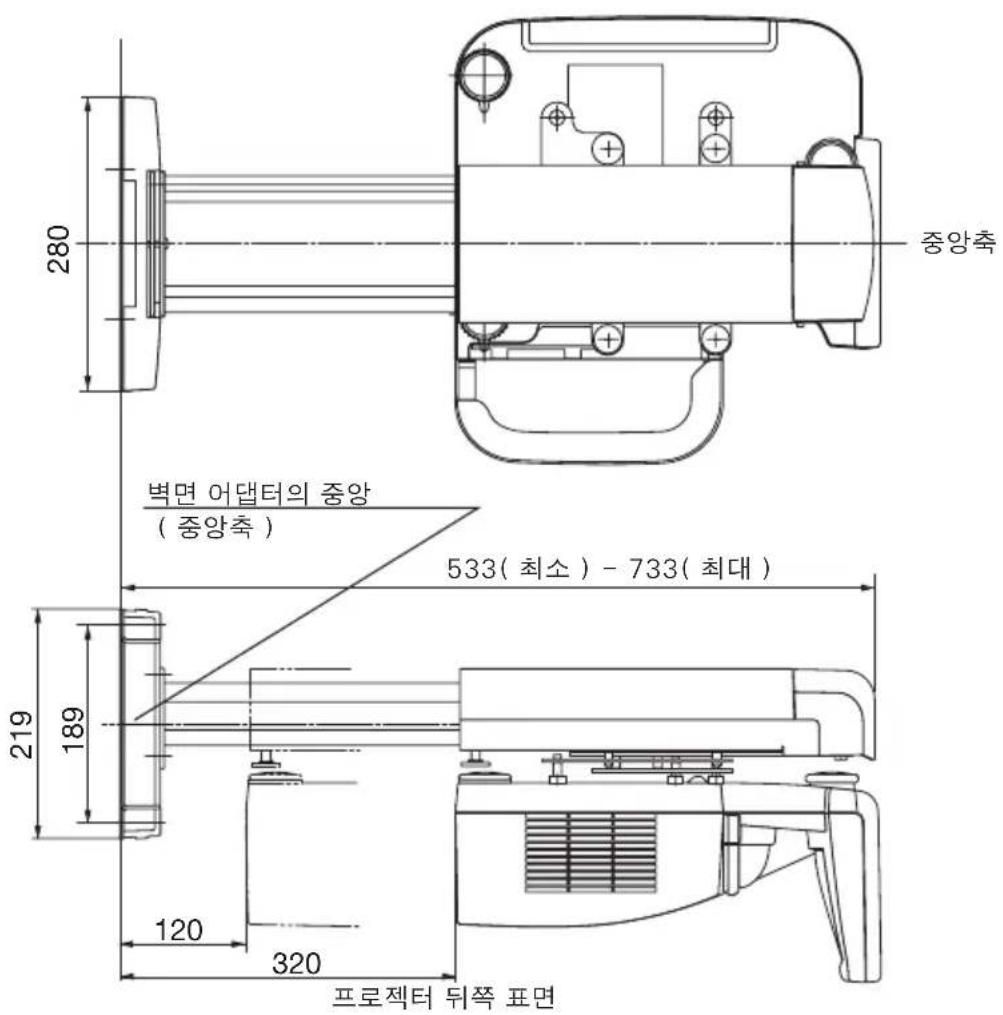

벽면 어댑터의 벽면 고정 나사(볼트)위치 규격을 설명합니다.

280 중앙축 벽면 어댑터의 중앙 (중앙축) 533( 최소 ) - 733( 최대 ) 219 189 120 320 프로젝터 뒤쪽 표면

100 142 100 189 90-190 프로젝터 하단 표면 ( 피트 포함 )

KOR-6

준비

1. 화면의 설치 위치를 결정하고, 그에 따라 벽면 장착 장치의 설치 위치를 결정하십시오.

자세한 내용은 프로젝터와 함께 제공된 사용자 설명서의 '설치' 섹션을 참조하십시오. 투사가 기울어지도록 하는 설치는 불가능합니다. 전면 투사 위치를 결정하십시오.

1. 이 설명서 KOR-2-페이지의 '주의 사항' 섹션에 나와 있는 모든 조건을 준수 하십시오.

U300X/U250X/U310W/U260W 의 광학 축 고도각이 크기 때문에 투사 거리가 약간 만 바뀌어도 화면 크기와 위치에 큰 영향이 미칩니다. 프로젝터 각이 끼지면 이미지 왜곡이 증가합니다.

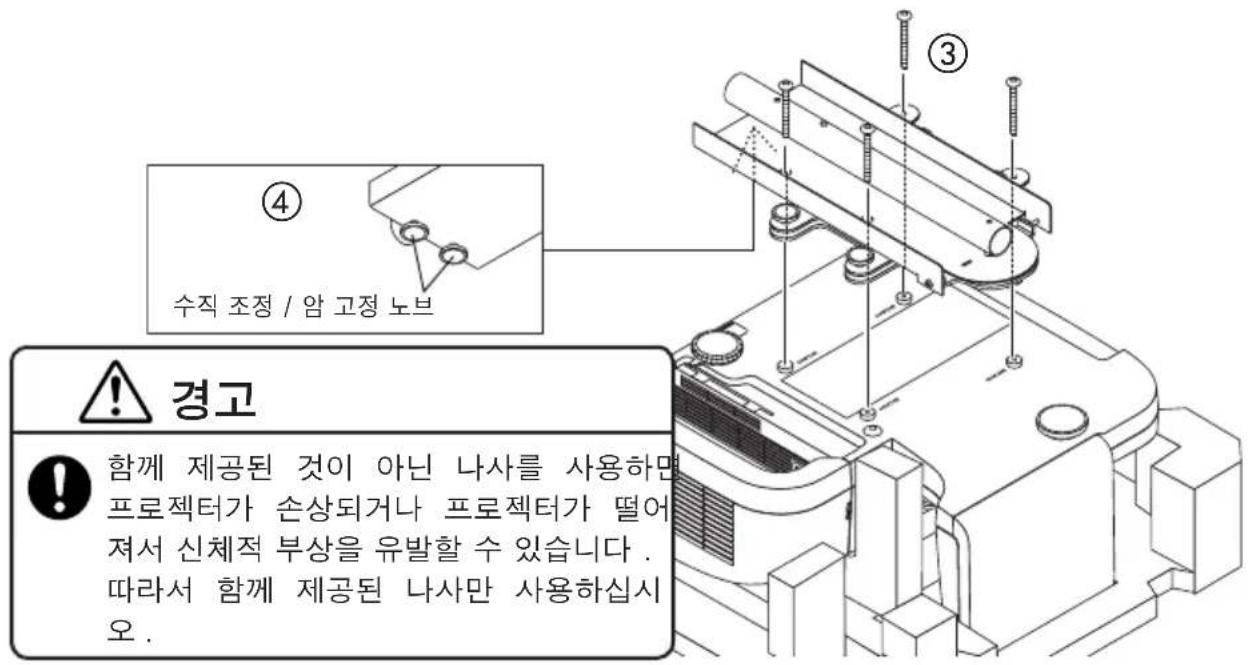

1. 프로젝터 어댑터를 프로젝터에 장착하십시오.

① 포장 상자에서 프로젝터를 꺼내고 플라스틱 략을 벗기십시오.

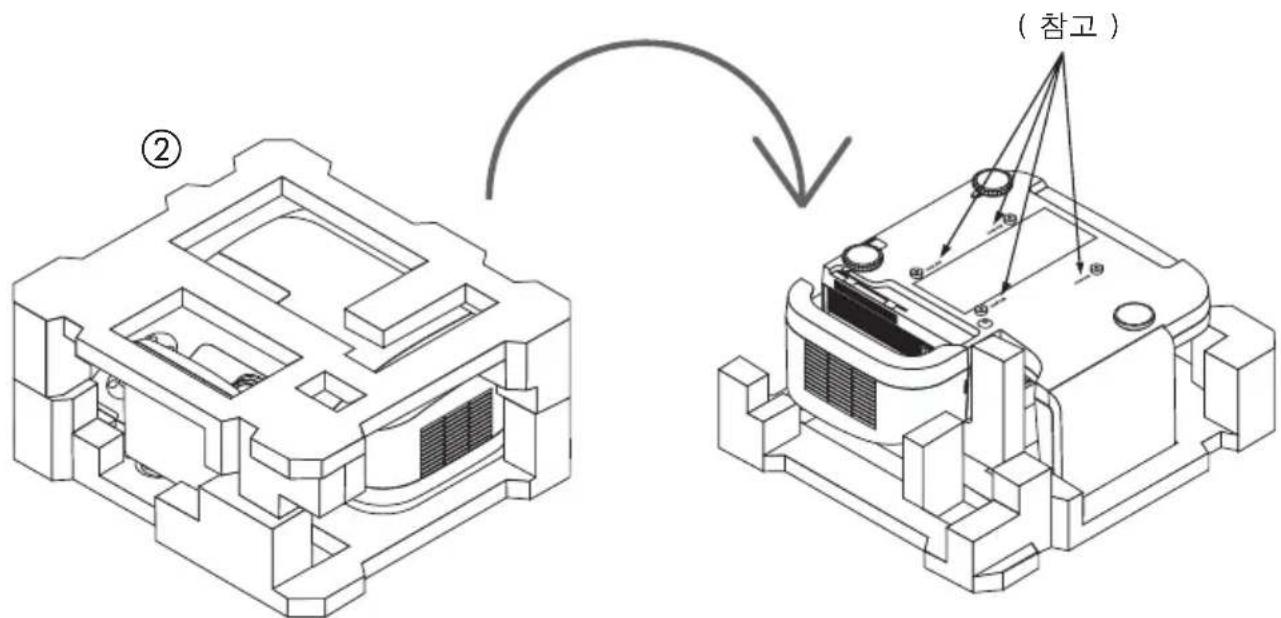

②발포 패킹 스페이서를 프로젝터에 다시 장착한 후 프로젝터를 뒤집으십시오.

참고 : 프로젝터 하단에 'MAX.M4x10' 표시가 있는 나사 구멍이 4 개 있습니다. 이 표시는 이 제품의 프로젝터 어댑터에는 적용되지 않습니다.

(참고) ②

③ 프로젝터 어댑터를 프로젝터 하단의 구멍에 맞추고 제공된 4 개 나사 (M4x20) 를 사용하여 안전하게 어댑터를 장착하십시오.
④프로젝터 어댑터의 수직 조정/암 고정 노브를 푸십시오.

주의

발포 패킹 스페이서를 장착하지 않은 상태로 프로젝터 어댑터를 장착하려고 시도하지 마십시오. 그렇지 않으면 미러 부분이 과도한 힘에 노출되어, 투사된 이미지가 이동하고 중대한 손상이 발생할 수 있습니다.

수직 조정 / 암 고정 노브 경고 함께 제공된 것이 아닌 나사를 사용하면 프로젝터가 손상되거나 프로젝터가 떨어져서 신체적 부상을 유발할 수 있습니다. 따라서 함께 제공된 나사만 사용하십시오.

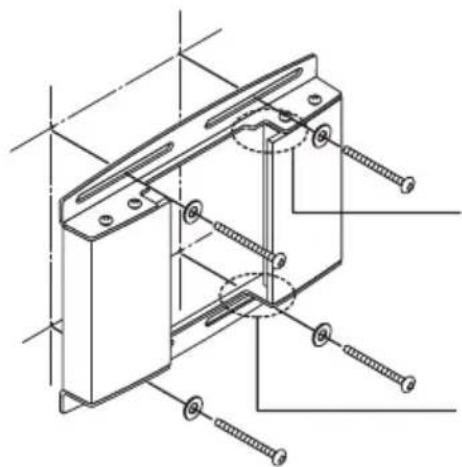

2. 벽면 어댑터를 벽면 구조물에 장착하십시오.

투사된 이미지에 왜곡이 없도록 하려면 벽면 어댑터의 중앙과 화면의 중앙이 직선 축으로 일치하도록 맞추십시오.

벽면 어댑터에는 상단/하단 방향이 있습니다.어댑터를 올바른 위치로 장착하십시오.

주의

벽면 어댑터가 잘못된 상단 / 하단 방향으로 장착되면 올바른 설치가 불가능합니다.

벽면 어댑터를 ± 50mm 범위로 수평으로 조정할 수 있습니다.

M6(1/4 인치) 나사 또는 볼트 (4 개 위치) 만 사용하여 벽면 어댑터에 고정하십시오. M6이 아닌 나사 또는 볼트를 사용하면 프로젝터가 떨어져서 신체적 부상을 야기할 수 있습니다.

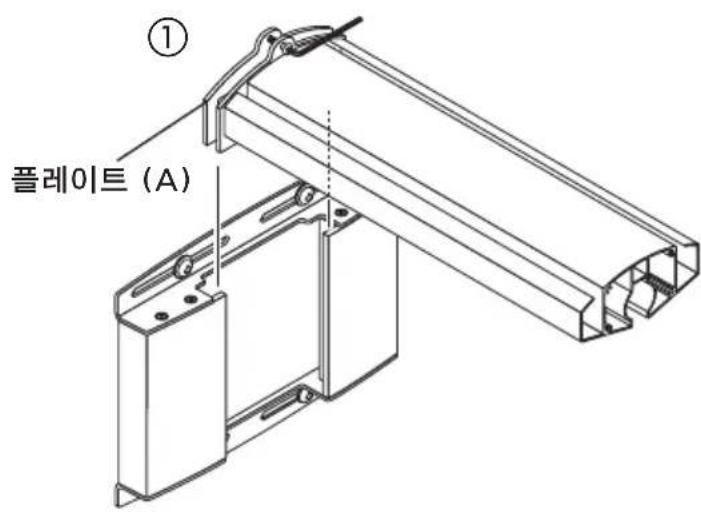

3. 암을 벽면 어댑터에 장착하십시오.

① 함께 제공된 육각 렌치로 암 고정 나사 ( 상단과 하단 )를 푸십시오 .

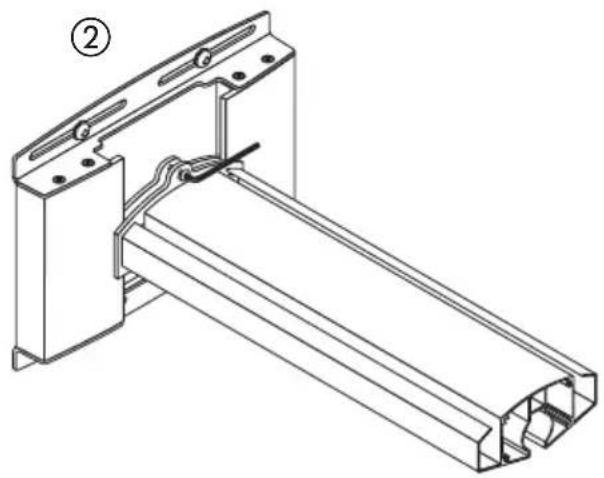

② 암 플레이트 (A) 를 상단에서 벽면 어댑터에 삽입하고 연장 구멍 가운데 부근에서 나사 ( 상단과 하단 ) 로 조이십시오 .

* 덮개 (A) 와 (B) 는 설치와 조정이 완료된 후에 장착하게 됩니다.

① 플레이트 (A)

4.1 단계에서 조립한 프로젝터를 암에 장착하십시오.

주의

장착하려면 먼저 프로젝터에서 패킹 스페이서를 탈거하십시오. 그런 후 보조자가 프로젝터 본체를 잡도록 하여 암으로 주의하여 삽입하십시오. 프로젝터의 케이블 덮개 또는 미러 섹션을 잡거나 미러 또는 렌즈에 접촉하지 마십시오.

① 프로젝터 어댑터의 중앙 축을 암으로 삽입하십시오.

① 케이블 덮개 미러 섹션

KOR-9

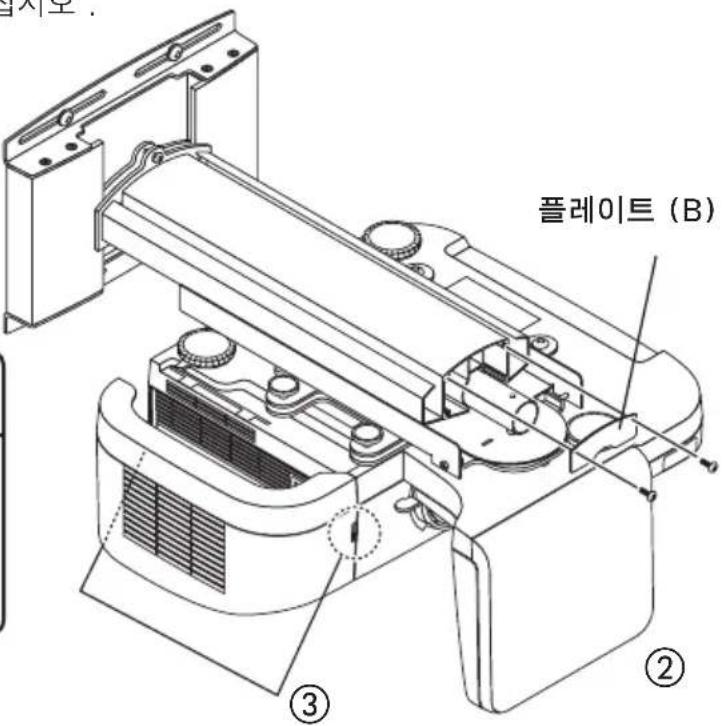

② 함께 제공된 M5.5×9.5 나사를 사용하여 제공된 플레이트 (B) 를 암에 안전하게 장착하십시오.
③ 프로젝터의 케이블 덮개를 분리하십시오.

프로젝터의 게이를 뚜게를 둔리하십시오. 결고 플레이트 (B) 가 설치되지 않은 경우 프로젝터가 암에서 미끄러 져 나와서 떨어지면 신체적 부상 을 당할 수 있습니다. ③ ② 플레이트 (B)

경고

플레이트 (B) 가 설치되지 않은 경우 프로젝터가 암에서 미끄러져 나와서 떨어지면 신체적 부상을 당할 수 있습니다.

플레이트 (B) ② ③

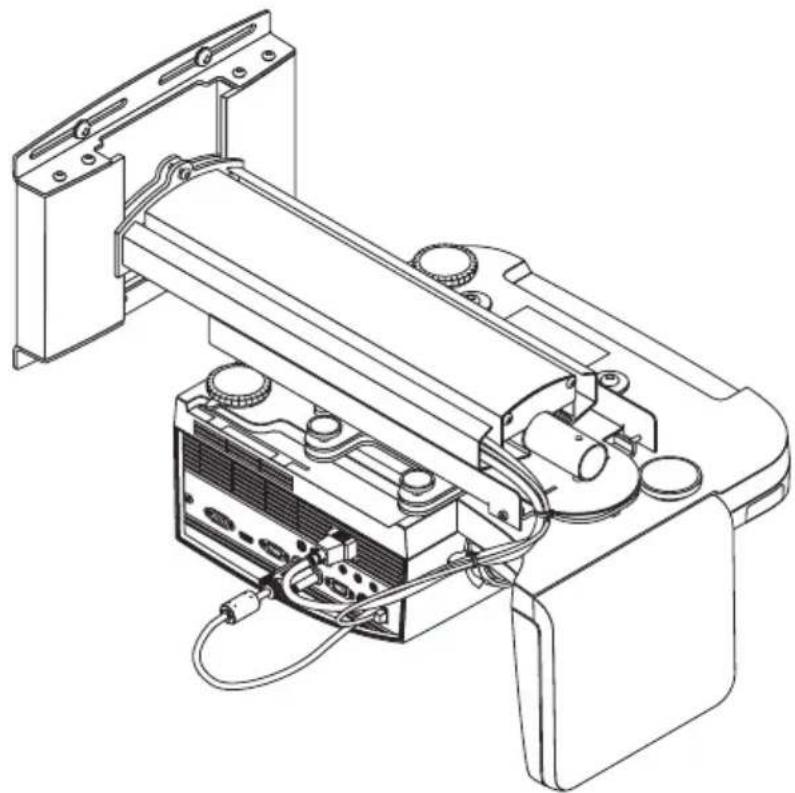

5. 케이블 연결

① 전원 코드와 신호 케이블을 암 왼쪽과 오른쪽의 흙을 통과하도록 배선할 수 있습니다. 이 배선은 앞 덧개를 장착하기 전에 해야 합니다.

수평 조정 나사에 의해 케이블이 끼이지 않도록 하십시오.

이것으로 프로젝터 설치가 완료됩니다.

■준비

조정 전

프로젝터에서 이미지를 투사한 후 먼저 프로젝터의 초점 레버를 사용하여 투사된 이미지의 초점을 대략적으로 조절하십시오.

이미지 투사 방법은 프로젝터와 함께 제공된 사용자 설명서의 '설치' 부분을 참조하십시오.

온스크린 메뉴에서 투사 방법으로 '방향'에 대해 '천정 전면'을 선택하십시오.

1. 기울기 조정 노브를 확인하십시오.

기울기 조정 노브 4 개가 모두 동일한 조정 높이로 설정되었는지 확인하십시오.

프로젝터 고정 플레이트가 기울어지면 수직 조정으로 수정하십시오 수평 조정은 할 수 없습니다.

프로젝터 고정 플레이트

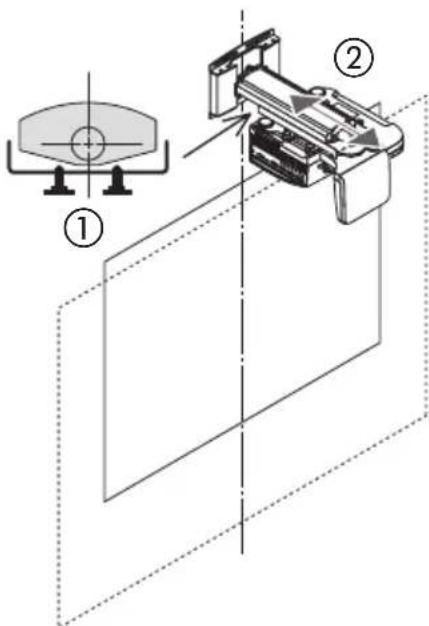

2. 투사된 이미지와 왼쪽 / 오른쪽 기울기의 크기를 조정하십시오.

*이 설명서의 그림은 4:3 종횡비로 조정한 이미지를 보여줍니다. 화면과 프로젝터의 연결 케이블은 생략했습니다.

투사된 이미지의 크기를 조정하고 필요 시 시계 방향 또는 시계 반대 방향으로 기울이십시오.

① 수직 조정/암 고정 노브를 푸십시오.

-그림에서 검은색으로 표시된 두 노브를 푸십시오.

② 프로젝터를 앞 / 뒤로 이동하여 투사된 이미지의 크기를 화면에 맞추십시오.

맞추려면 프로젝터의 두 끝을 단단히 잡고 주의하여 이동하십시오.

주의

미러 섹션은 잡지 마십시오.그렇지 않으면 미러가 떨어져서 손상될 수 있습니다.

- 왼쪽 / 오른쪽 방향으로 조정하려면 ③ 단계를 진행하십시오.

- 크기 조정만 수행하려면 그림에서 검은색으로 표시된 두 노브를 조이십시오.

③ 왼쪽 또는 오른쪽 노브를 돌려서 왼쪽 또는 오른쪽 방향으로 프로젝터 기울기를 조정하십시오.

-그림에서 검은색으로 표시된 노브를 조이면 프로 젝터가 시계 반대 방향으로 회전합니다.

④ 조정이 완료되면 아직 풀려 있는 반대쪽 노브를 조이십시오.

3. 프로젝터의 수평 기울기를 조정하십시오.

프로젝터 어댑터를 통해 약 ± 3 도의 범위로 조정을 할 수 있습니다.

① 렌치로 수평 고정 너트 (이중 너트) 를 푸십시오.
② 함께 제공된 육각 렌치로 수평 조정 나사 ( 왼쪽과 오른쪽 ) 를 푸십시오 .

-그림에서 검은색으로 표시된 두 나사를 푸십시오.

③ 이미지의 상단 가장자리와 하단 가장자리가 평행이 될 때까지 원쪽 또는 오른쪽 나사를 조여서 조정을 하십시오.
④ 조정이 완료되면 아직 풀려 있는 반대쪽 나사를 조이십시오.
⑤ 렌치로 수평 고정 너트 (이중 너트) 를 조이십시오.

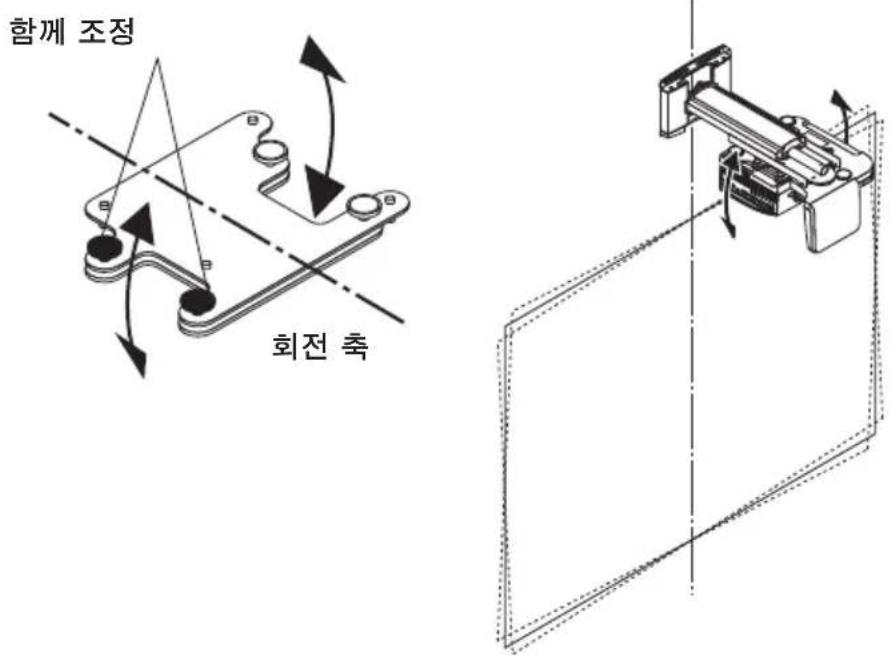

4 개 조정 노브로 기울기 조정이 수행됩니다.

● 앞 / 뒤 기울기 조정

함께 조정 회전 축

● 왼쪽 / 오른쪽 기울기 조정

수직 조정과 동일한 방향으로 미세 조정

함께 조정 회전 축

이러한 노브로 충분한 기울기 조정이 되지 않은 경우 KOR-12 페이지의 2 단계 조정 프로세스를 반복하십시오.

조정 시 투사된 이미지의 위치가 이동할 수 있습니다. 이러한 경우 벽면 어댑터와 암 고정 나사를 풀고 위치를 조정하십시오.

이것으로 조정이 완료됩니다.

모든 나사와 조정 노브를 안전하게 조이십시오.

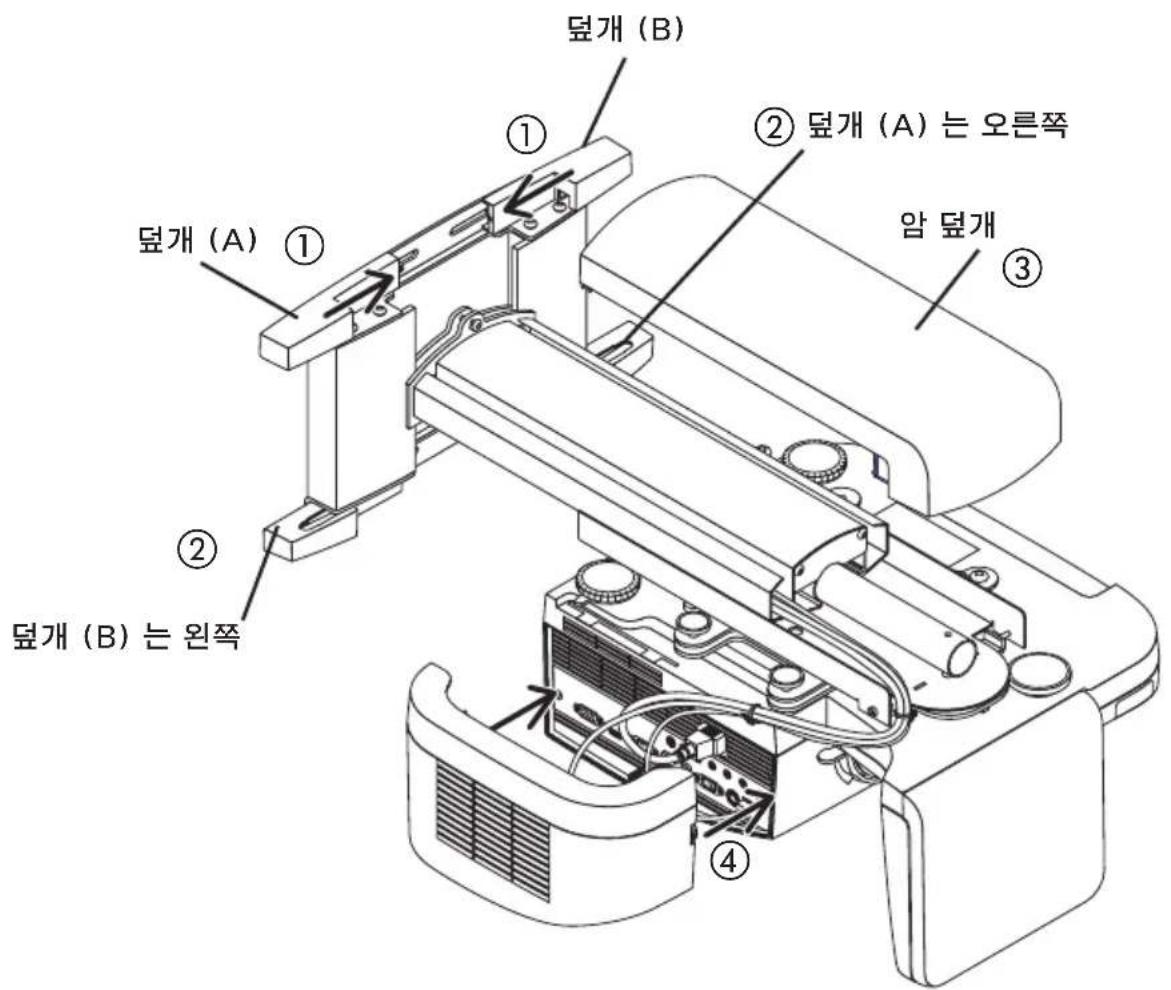

5. 덮개를 프로젝터 어댑터와 벽면 어댑터에 장착하십시오.

① 덮개 (A)( 후크 포함 )와 덮개 (B)( 노치 포함 )를 벽면 어댑터의 상단 쪽에 장착하십시오 . 그림과 같이 두 덮개를 아래로 누른 상태에서 중앙 쪽으로 미십시오 . 그러면 각 덮개의 하단이 벽면 어댑터의 나사 헤드에 맞물리게 됩니다 . 이와 동시에 덮개 (A) 의 후크가 덮개 (B) 의 노치에 들어가서 덮개를 잠그게 됩니다 .
② 벽면 어댑터의 하단 쪽에서 덮개 (A) 와 (B) 의 위치를 서로 바꾸고 ①과 동일한 방법으로 덮개를 장착하십시오.
③ 암 덧개를 장착하십시오. 왼쪽과 오른쪽 탐이 프로젝터 어댑터의 노치와 맞물리면 덧개가 고정됩니다.
④ 프로젝터의 케이블 덮개를 장착하십시오. 양쪽의 노브를 돌려서 덮개를 조이십시오.

덮개 (B) ① ② 덮개 (A) 는 오른쪽 암 덮개 ③ 덮개 (A) ① ② 덮개 (B) 는 왼쪽 ④

제품 이름: 벽면 장착 장치

모델 : NP01WK

조정 각 : 상하각 ± 3° , 좌우각 ± 3° , 경사각 ± 3°

조정 너비: 앞/뒤 ± 100 mm, 원쪽/오른쪽 ± 50 mm, 위/아래 ± 50 mm

외부 규격:280(너비)x541(깊이)x219(높이)mm

무게:약6.2kg

사양과 설계는 예고 없이 변경될 수 있습니다.
