MANUALE UTENTE U310W NEC

NP01WK Manuale di Installazione e Regolazione

Grazie per aver acquistato questa unità di montaggio a muro NEC.

La preghiamo di leggere con attenzione questo manuale di installazione e regolazione per un utilizzo appropriato.

L'Unità di Montaggio a Muro NP01WK è dedicata esclusivamente al proiettore U300X/U250X/U310W/U260W e non può essere usata per altri proiettori.

Per installare il proiettore sono richieste abilità specializzate. Questo lavoro non dovrebbe mai essere eseguito dal cliente.

Al Rivenditore e Installatore

Per assicurare la sicurezza del cliente, prima che il lavoro di installazione venga avviato, chiediamo di fare molta attenzione alla locazione di montaggio, per assicurarsi che sia adatta a sopportare il peso del proiettore e della struttura di montaggio.

CONTENUTI

Si prega di leggere con attenzione .... ITA-2

Preparazione .... ITA-4

Parti Incluse nella Confezione .... ITA-4

Nome delle Parti ..... ITA-5

Dimensioni delle Parti ..... ITA-6

Montaggio del Proiettore .... ITA-7

Regolazione della Posizione del Proiettore .... ITA-12

Specifiche ITA-16

Si prega di leggere con attenzione

- Simboli

In questo “Manuale di Installazione e Regolazione”, per assicurare la sicurezza e l’uso appropriato del prodotto, prevenire infortuni a voi e ad altri e danni alla proprietà, vengono usati vari simboli. I simboli e i loro significato sono i seguenti. Si prega di leggere questo manuale dopo essersi assicurati di aver compreso i loro contenuti.

Attenzione

La manipolazione impropria e la mancata considerazione di questa indicazione potrebbe portare a inconvenienti fisici come morte, infortuni gravi e così via.

Avviso

La manipolazione impropria e la mancata considerazione di questa indicazione potrebbero causare danni al fisico e agli oggetti circostanti.

Esempi di simboli:

△ Il simbolo allerta sugli avvisi (compresi quelli di attenzione) Le figure specificano concretamente la causa degli avvisi.

Il simbolo raffigura delle azioni proibite Le figure specificano concretamente le proibizioni.

- Il simbolo raffigura delle azioni obbligate. Le figure specificano concretamente le istruzioni.

Attenzione

- Mentre si procede all'installazione del proiettore e alla regolazione della sua posizione assicurarsi di operare seguendo le spiegazioni presenti nel manuale. Se installato o regolato in maniera impropria, il proiettore potrebbe cadere e causare infortuni.

- Per evitare che il proiettore cada, installarlo in una posizione e fissarlo con una forza sufficiente a sopportare il peso combinato (circa 12,7 kg) del proiettore (circa 6,5 kg) e dell'unità di montaggio a muro (circa 6,2 kg), per un lungo periodo di tempo e in modo che resista ai terremoti. In caso di forza o fissaggio insufficienti il proiettore potrebbe cadere e causare infortuni.

Assicurarsi di osservare le seguenti precauzioni:

* Usare bulloni e viti M6 (1/4") per il fissaggio a muro dell'adattatore a muro. * Usare una presa di corrente per l'alimentazione del proiettore. Non collegare direttamente alla linea usata per l'illuminazione perché è pericoloso. Inoltre, usare una presa accessibile che consenta di collegare e scollegare il cavo di alimentazione.

- Montaggio su un muro di legno Assicurarsi che il carico sia montato su un pilastro o su strutture di materiale robusto. Se la robustezza del materiale della struttura non è sufficiente, si prega di rinforzarla. Non montare su materiali di finitura del muro, listelli di intelaiatura e così via.

- Montaggio su un muro di cemento Usare un bullone commerciale di ancoraggio M6 (1/4"), dadi di ancoraggio e simili, che sopporteranno il carico del proiettore.

Attenzione

- Non installare in locazioni soggette a vibrazioni costanti. Una prolungata vibrazione potrebbe causare l'allentamento delle viti e la conseguente caduta dell'Unità di Montaggio a Muro con rischio di infortuni. Inoltre potrebbe causare la rottura del proiettore.

- Per garantire la sicurezza, assicurarsi di stringere i bulloni e le viti e regolare adeguatamente le manopole. In caso contrario il proiettore potrebbe cadere e causare infortuni.

- Le parti non devono essere modificate. In caso contrario il proiettore e l'Unità di Montaggio a Muro potrebbero cadere e causare infortuni.

- Non usare parti danneggiate. In caso contrario il proiettore e l'Unità di Montaggio a Muro potrebbero cadere e causare infortuni. Se una parte dovesse rompersi, consultare il rivenditore.

- Non guardare nello specchio quando il proiettore è acceso. Questo potrebbe provocare danni alla vista.

- Non appendersi al proiettore o all'Unità di Montaggio a Muro. In caso contrario il proiettore e l'Unità di Montaggio a Muro potrebbero cadere e causare infortuni. Prestare particolare attenzione ai bambini.

- Non usare adesivi per le viti di bloccaggio, agenti lubrificanti, oli e simili per l'adattatore a muro. In caso contrario si potrebbe causare il deterioramento del materiale dell'adattatore a muro e la conseguente caduta del proiettore con rischio di infortuni.

Avviso

- Non ostruire le prese d'aria del proiettore. In caso contrario si impedirebbe la dispersione di calore con rischio di incendi. In particolare, non usare il proiettore nei seguenti modi: installando il proiettore su muri e posizioni simili dove la ventilazione sia insufficiente, coprendolo, ecc.

- Non installare il proiettore di fronte alle uscite di un condizionatore d'aria o calorifero o in un luogo soggetto a vibrazioni intense. In caso contrario potrebbero verificarsi incendi e scosse elettriche.

- Non installare il proiettore in luoghi umidi o polverosi o esposti a fumi oleosi o vapori (vicino a fornelli da cucina o umidificatori) In caso contrario potrebbero verificarsi incendi.

- Quando si installa il proiettore, lasciare spazio sufficiente tra esso e gli oggetti circostanti. In caso contrario si impedirebbe la dispersione di calore con rischio di incendi.

Si prega di:

- Evitare stanze con molta polvere, umidità, fumo oleoso o fumo di tabacco. La polvere aderirebbe sulle parti ottiche come gli specchi, causando il deterioramento della qualità delle immagini.

- Evitare luoghi in cui lo schermo sia esposto alla luce del sole diretta o alla luce artificiale. Quando la luce colpisce lo schermo in modo diretto, l'immagine appare sbiadita ed è difficile da vedere.

- Evitare luoghi esposti a temperature particolarmente alte o basse. In caso contrario potrebbe verificarsi un guasto. (Per la temperatura ambientale idonea, consultare il manuale d'uso allegato al proiettore.)

■ Parti Incluse nella Confezione

Si prega di controllare le parti nella confezione.

Adattatore proiettore:1

Piastra (B):1

Viti M4:4
Viti M3,5:2

Brugola:1

Manuale di Installazione e Regolazione:1

■ Nome delle Parti

Copertura braccio Foro allungato per vite (o bullone) (4 parti) Coperture (A,B) Piastra (A) Vite di fissaggio del braccio Scanalature per cavi Braccio Manopole di regolazione inclinazione (4 parti) Asse centrale Adattatore a muro Copertura (B, A) Adattatore proiettore Piastra di fissaggio del proiettore Piastra (B) Dado di fissaggio orizzontale Viti di regolazione orizzontale Regolazione verticale/ Manopole di fissaggio del braccio

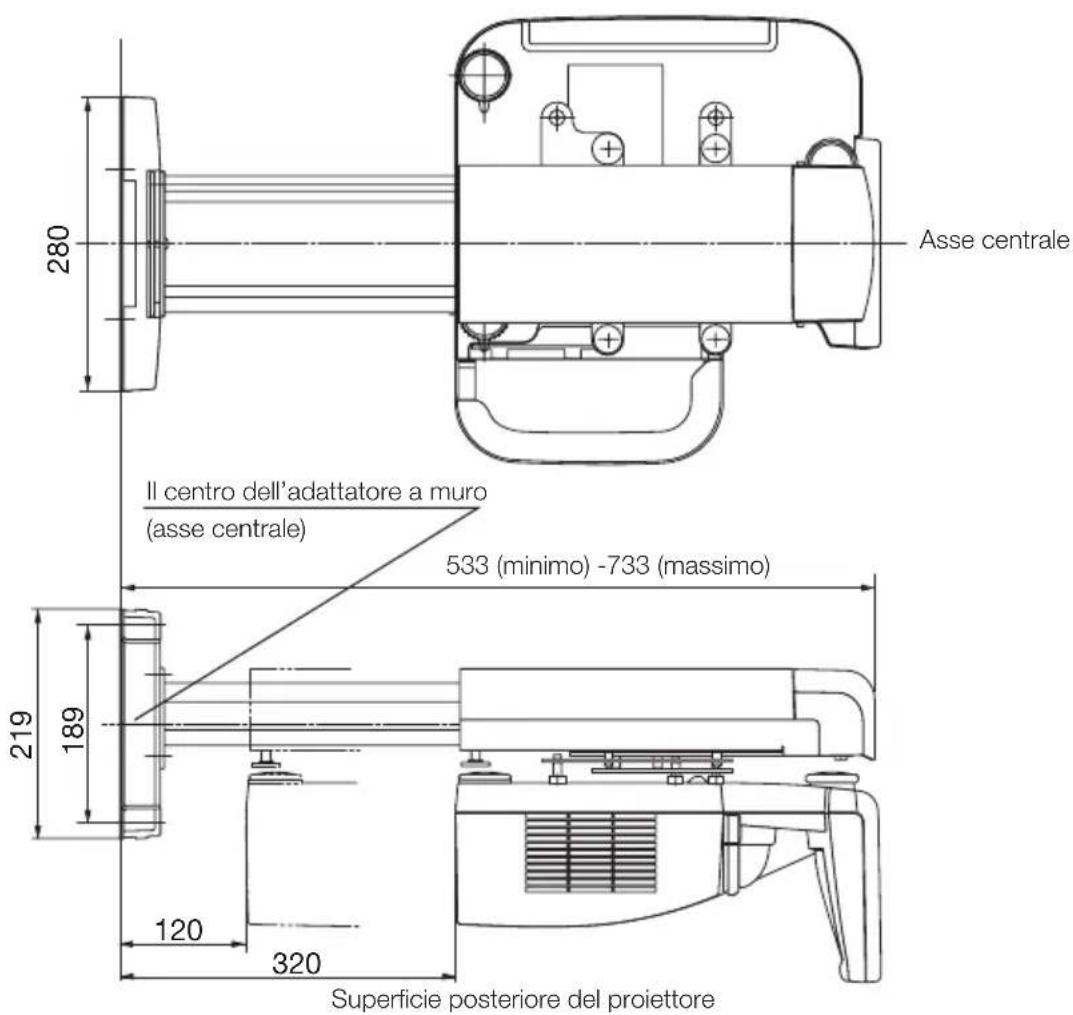

■ Dimensioni delle Parti: (unità: mm)

Le dimensioni delle posizioni delle viti (bulloni) per il fissaggio al muro dell'adattato muro sono qui descritte.

Asse centrale 280 Il centro dell'adattatore a muro (asse centrale) 533 (minimo) -733 (massimo) 219 189 120 320 Superficie posteriore del proiettore

100 142 100 189 90-190 Base del proiettore (inclusi i piedi) 100 142 100

Preparazioni

1. Determinare la posizione in cui installare lo schermo, e in base a questa stabilire la posizione di installazione dell'unità di montaggio a muro.

Per ulteriori informazioni fare riferimento alla sezione "Installazione" nel manuale d'uso allegato al proiettore.

- Non è possibile l'installazione per la proiezione inclinata. Determinare la posizione per la proiezione frontale.

1. Assicurarsi di aver messo in atto tutte le condizioni descritte nella sezione "Leggere con attenzione" a pagina ITA-2 di questo manuale.

- Poiché le unità U300X/U250X/U310W/U260W hanno un elevato angolo di inclinazione dell'asse ottico, una leggera variazione della distanza di proiezione avrà un grande effetto sulla dimensione e sulla posizione dello schermo. Se l'angolo del proiettore è sfasato, la distorsione dell'immagine aumenterà.

1. Attaccare l'adattatore al proiettore.

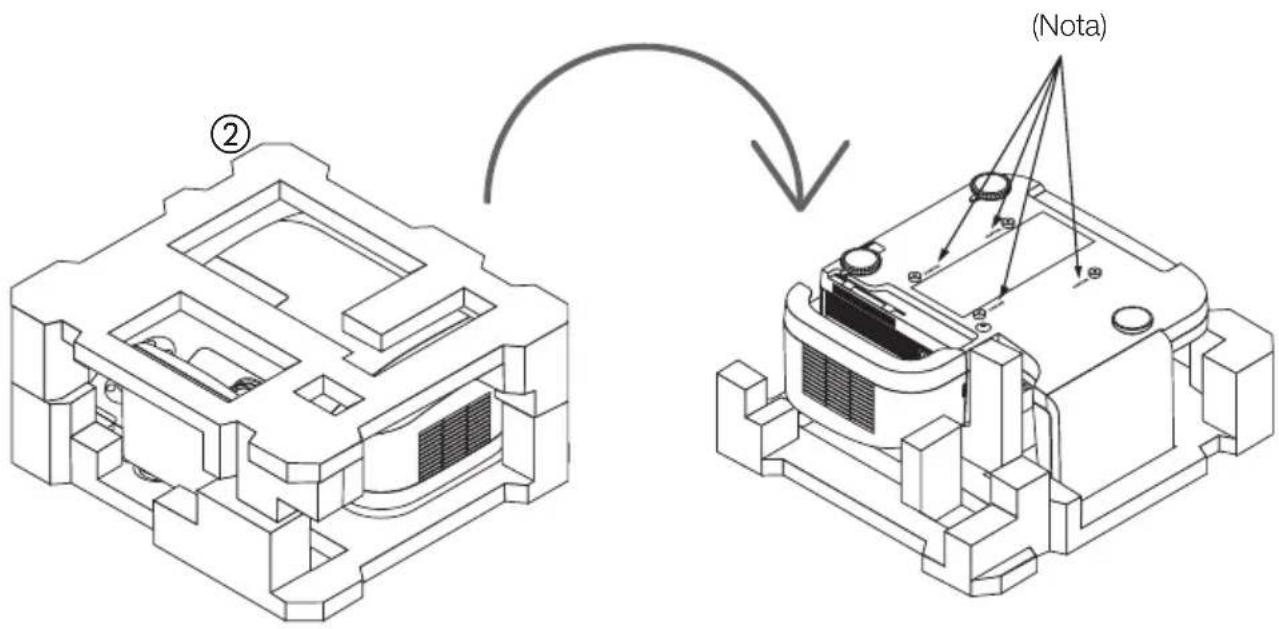

① Rimuovere il proiettore dalla sua scatola e rimuovere l'involucro di plastica.
② Riattaccare i blocchi spaziatori di polistirolo al proiettore e capovolgerlo.

Nota: Ci sono quattro fori per le viti marcati "MAX.M4x10" sulla base del proiettore. Questa indicazione non va applicata all'adattatore di questo prodotto.

(Note) ②

③ Allineare l'adattatore del proiettore ai fori sulla base del proiettore e attaccare saldamente l'adattatore con le quattro viti (M4x20) fornite.
④ Allentare le manopole di regolazione verticale/fissaggio del braccio dell'adattatore del proiettore.

Avviso

Non provare ad attaccare l'adattatore del proiettore senza i blocchi spaziatori di polistirolo in posizione. In caso contrario la sezione dello specchio potrebbe essere soggetta ad una forza eccessiva, che potrebbe portare ad uno sfasamento dell'immagine proiettata e causare seri danni.

Manopole di regolazione verticale/ fissaggio del braccio ④ ③ Attenzione Se si utilizzano viti diverse da quelle fornite, il proiettore potrebbe venire danneggiato seriamente o potrebbe cadere e causare infortuni. Assicurarsi di utilizzare solo le viti fornite.

2. Attaccare l'adattatore a muro al materiale strutturale del muro.

Per assicurare un'immagine proiettata senza distorsioni, il centro dell'adattatore a muro e il centro dello schermo dovrebbero essere allineati in linea retta.

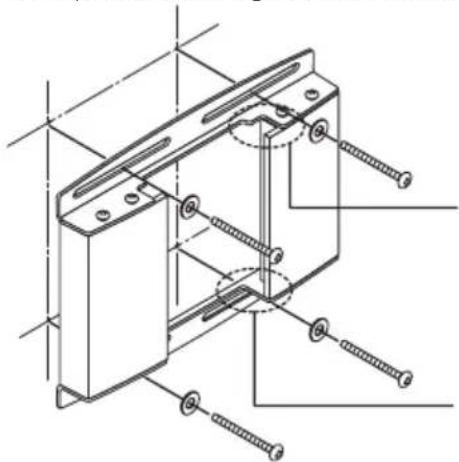

- L'adattatore a muro ha un orientamento sopra/sotto. Assicurarsi di attaccarlo con il corretto orientamento.

Avviso

Se l'adattatore a muro viene montato con l'orientamento sopra/sotto invertito, non sarà possibile una corretta installazione.

• L'adattatore a muro può essere regolato orizzontalmente con un'escursione di ±50 mm.

Il lato con i tagli rivolto verso l'alto

Il lato senza i tagli rivolto verso il basso

Attenzione

Usare solo viti o bulloni M6 (1/4") (4 posizioni) per il fissaggio dell'adattatore a muro. Se si utilizzano viti o bulloni diversi dagli M6, il proiettore potrebbe cadere e causare infortuni.

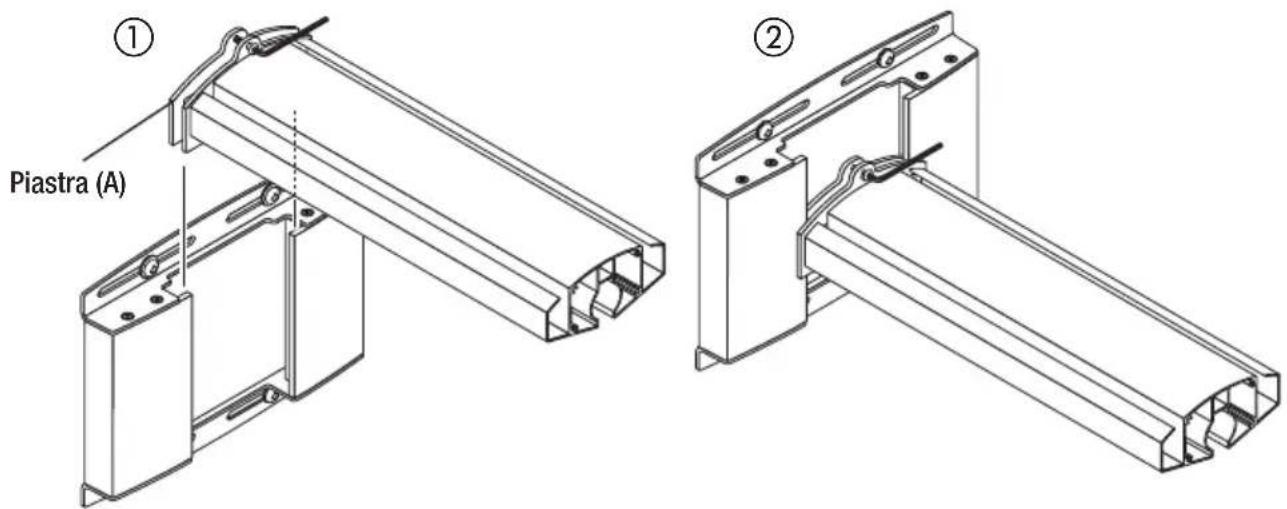

3. Attaccare il braccio all'adattatore a muro.

① Allentare le viti di fissaggio del braccio (sopra e sotto) con la brugola in dotazione.
② Inserire la piastra del braccio (A) nell'adattatore a muro da sopra e stringere le viti (sopra e sotto) vicino al centro del foro allungato.

Le coperture (A) e (B) devono essere attaccate dopo aver completato l'installazione e la regolazione.

Piastra (A) ① ②

4. Montare il proiettore assemblato nel passaggio 1 sul braccio.

Avviso

Per fare questo, prima rimuovere i blocchi spaziatori di polistirolo dal proiettore. Quindi reggere il corpo del proiettore con l'aiuto di una seconda persona e inserirlo attentamente nel braccio. Non reggere il proiettore dalla copertura del cavo o dalla sezione specchio, e non toccare lo specchio o le lenti.

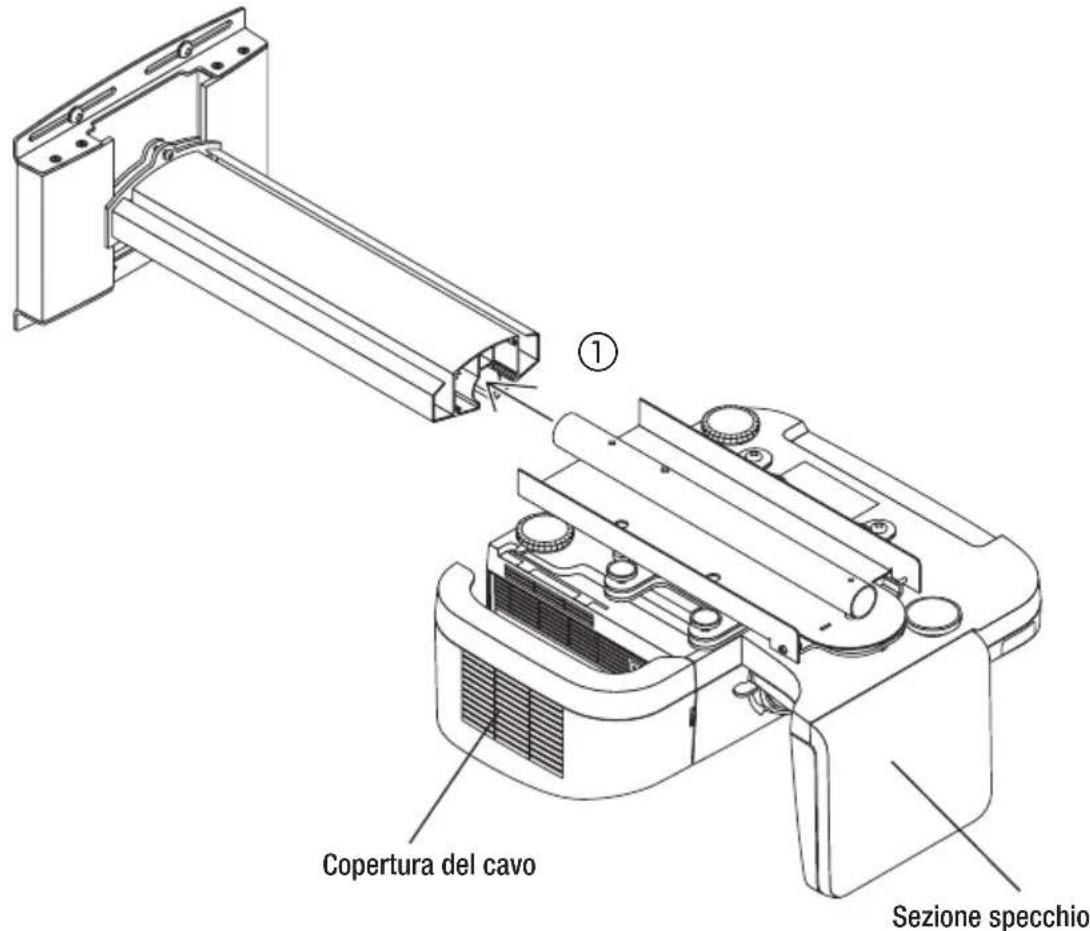

① Inserire l'asse centrale dell'adattatore del proiettore nel braccio.

Copertura del cavo Sezione specchio

② Usare le due viti M5,5x9,5 per attaccare saldamente la piastra fornita (B) al braccio.
③ Rimuovere la copertura del cavo dal proiettore.

Attenzione Se la piastra (B) non è installata, il proiettore potrebbe scivolare fuori dal braccio e cadere e causare infortuni. Piastra (B) ③ ②

Attenzione

Se la piastra (B) non è installata, il proiettore potrebbe scivolare fuori dal braccio e cadere e causare infortuni.

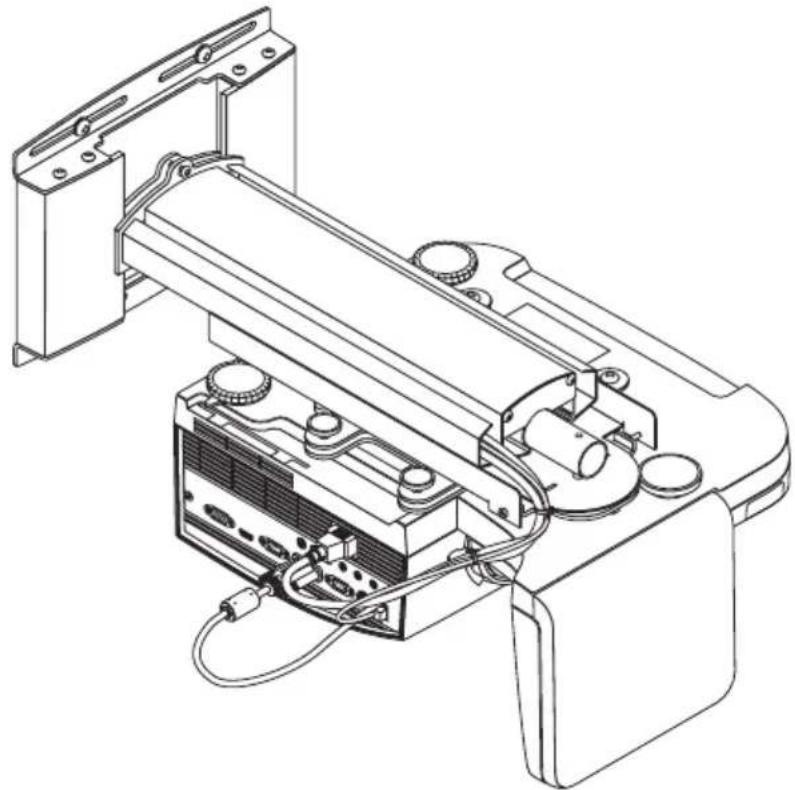

5. Cablaggio

① Il cavo di alimentazione e i cavi di segnale possono essere alloggiati lungo le scanalature per il cablaggio sui lati destro e sinistro del braccio. Questa operazione va eseguita prima di attaccare la copertura del braccio.

Fare attenzione a non stringere i cavi con le viti di regolazione orizzontale.

Questo conclude l'installazione del proiettore.

Regolazione della Posizione del Proiettore

■ Preparazioni

Prima della regolazione

• Proiettare un'immagine dal proiettore, quindi usare la leva della messa a fuoco per regolare sommariamente il fuoco dell'immagine proiettata.
  Per informazioni su come proiettare un'immagine consultare la sezione "Installazione" nel manuale d'uso allegato al proiettore.
• Dal menu su schermo, selezionare "Soffitto Diretto" per "Orientamento" come metodo di proiezione.

1. Controllare le manopole di regolazione inclinazione.

Verificare che le quattro manopole di regolazione dell'inclinazione siano tutte impostate alla stessa altezza di regolazione.

Se la piastra di fissaggio del proiettore è inclinata, non è possibile effettuare una corretta regolazione verticale e orizzontale.

Piastra di fissaggio del proiettore

Altezza delle manopole di regolazione

2. Regolare le dimensioni dell'immagine proiettata e l'inclinazione sinistra/destra.

* Le illustrazioni in questo manuale mostrano la regolazione per un'immagine con aspect ratio (rapporto altezza-larghezza) 4:3. I cavi di connessione di schermo e proiettore sono omessi. Regolare le dimensioni dell'immagine proiettata e, se necessario, l'inclinazione in senso orario o antiorario.

① Allentare le manopole di regolazione verticale/fissaggio del braccio

- Allentare le due manopole raffigurate in nero nell'illustrazione.

② Muovere il proiettore avanti e indietro per far coincidere le dimensioni dell'immagine proiettata con quelle dello schermo.

Per farlo, afferrare il proiettore con fermezza da entrambi i lati e muoverlo con cautela.

Avviso

Non afferrare la sezione specchio. In caso contrario lo specchio potrebbe staccarsi o venire danneggiato.

- Per regolare l'inclinazione in direzione destra/sinistra, procedere al passo ③.

- Se si intende regolare solo la dimensione, stringere le due manopole raffigurate in nero nell'illustrazione.

dello ① ② stra,

③ Girare la manopola sinistra o destra per regolare l'inclinazione del proiettore a sinistra o a destra.

- Quando la manopola raffigurata in nero nell'illustrazione viene stretta, il proiettore ruota in senso antiorario.

④ Quando la regolazione è completa, stringere la manopola opposta che è ancora allentata.

3. Regolazione dell'inclinazione orizzontale del proiettore.

L'adattatore del proiettore permette la regolazione con un'escursione di circa ±3 gradi.

① Allentare il dado di fissaggio orizzontale (doppio dado) con una chiave.
② Allentare le viti di regolazione orizzontale (sinistra e destra) con la brugola in dotazione.

- Allentare le due viti raffigurate in nero nell'illustrazione.

③ Effettuare la regolazione stringendo la vite sinistra o quella destra finché l'estremità superiore e quella inferiore dell'immagine non siano parallele.

④ Quando la regolazione è completa, stringere la vite opposta che è ancora allentata.

⑤ Stringere il dado di fissaggio orizzontale (doppio dado) con una chiave.

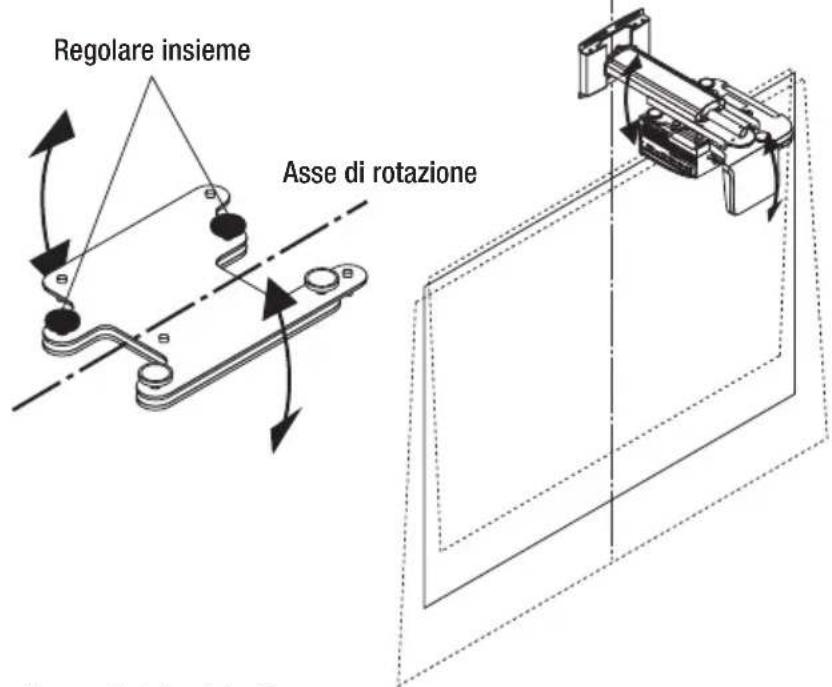

4. Regolazione dell'inclinazione.

La regolazione dell'inclinazione viene effettuata tramite le quattro manopole di regolazione.

● Regolazione dell'inclinazione fronte/retro

Regolare insieme Asse di rotazione

● Regolazione dell'inclinazione sinistra/destra

Regolazione fine nella stessa direzione della regolazione verticale

Regolare insieme Asse di rotazione

• Se la regolazione dell'inclinazione ottenuta con queste manopole non è sufficiente, ripetere il procedimento di regolazione dal passo 2 a pagina ITA-12.
• Durante la regolazione, la posizione dell'immagine proiettata potrebbe sfasarsi. In tal caso, allentare l'adattatore a muro e le viti di fissaggio del braccio e regolare la posizione.

Questo completa la regolazione.

Stringere fermamente tutte le viti e le manopole di regolazione.

5. Attaccare le coperture all'adattatore del proiettore e all'adattatore a muro.

① Attaccare la copertura (A) (con gancio) e la copertura (B) (con incavo) al lato superiore dell'adattatore a muro.

Fare scorrere le due coperture verso il centro tenendole premute verso il basso, come mostrato nell'illustrazione. La parte inferiore di entrambe le coperture si aggancerà alle teste delle viti dell'adattatore a muro. Allo stesso tempo, il gancio della copertura (A) entrerà nell'incavo della copertura (B), fissando entrambe le coperture.

② Sulla parte inferiore dell'adattatore a muro, invertire la posizione delle coperture (A) e (B) e fissarle nello stesso modo descritto in ①.

③ Attaccare la copertura del braccio.

La copertura è fissata quando la linguetta sinistra e quella destra entrano negli incavi sull'adattatore del proiettore.

④ Attaccare la copertura del cavo del proiettore.

Girare le manopole su entrambi i lati per fissare la copertura.

Copertura (B) ① ② La copertura (A) dovrebbe stare a destra Copertura braccio Copertura (A)① ③ ④ La copertura (B) dovrebbe stare a sinistra

Nome del prodotto: Unità di montaggio a muro

Modello: NP01WK

Angolo di regolazione: Angolo su/giù ±3°, angolo sinistra/destra ±3°, angolo di inclinazione ±10°

Larghezza della regolazione: Fronte-retro ±100 mm, sinistra-destra ±50 mm, su-giù ±50 mm

Dimensioni esterne: 280 (L) x 541(P) x 219 (A) mm

Peso: Circa 6,2 kg

- Le specifiche e il design sono soggetti a variazioni senza preavviso.
