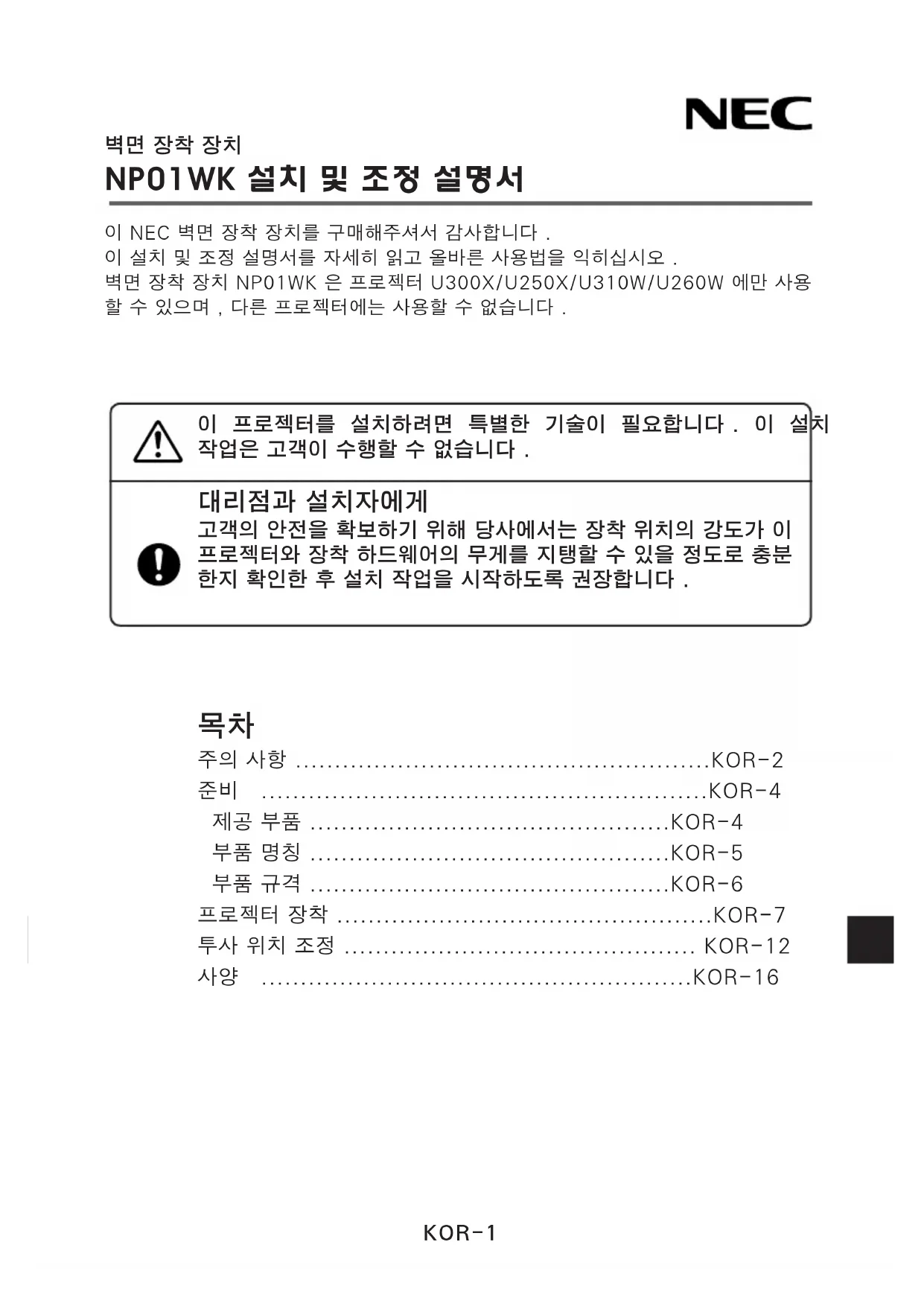

NP01WK 설치 및 조정 설명서 이 NEC 벽면 장착 장치를 구매해주셔서 감사합니다 . 이 설치 및 조정 설명서를 자세히 읽고 올바른 사용법을 익히십시오 . 벽면 장착 장치 NP01WK 은 프로젝터 U300X/U250X/U310W/U260W 에만 사용 할 수 있으며 , 다른 프로젝터에는 사용할 수 없습니다 . 이 프로젝터를 설치하려면 특별한 기술이 필요합니다 . 이 설치 작업은 고객이 수행할 수 없습니다 .

고객의 안전을 확보하기 위해 당사에서는 장착 위치의 강도가 이 프로젝터와 장착 하드웨어의 무게를 지탱할 수 있을 정도로 충분 한지 확인한 후 설치 작업을 시작하도록 권장합니다 .

이 ' 설치 및 조정 설명서 ' 에서는 이 제품의 안전과 올바른 사용을 확보하고 사용자와 주위 사람 을 위험으로부터 보호하고 자산의 손상을 방지할 목적으로 여러 가지 기호를 사용합니다 . 사용 되는 기호와 그 의미는 다음과 같습니다 . 내용을 잘 이해한 후에 이 설명서를 읽어주시기 바랍니

이 표시를 잘못 취급하여 무시하면 심한 부상이나 사망과 같은 신체적 위험이 야기될 수 있습니다 . 이 표시를 잘못 취급하여 무시하면 신체적 부상과 주위 내용물 의 손상이 발생할 수 있습니다 .

기호는 주의 사항을 알려줍니다 ( 경고 포함 ). 구체적인 주의 사항은 그림으로 제시됩니다 . 기호는 금지된 작업 / 조치를 나타냅니다 . 구체적인 금지 사항은 그림으로 제시됩니다 .

기호는 필수적인 작업 / 조치를 나타냅니다 . 구체적인 지침은 그림으로 제시됩니다 .

• 프로젝터를 설치하고 투사 위치를 조정할 때 이 설명서의 지침을 따르십시오 . 잘못 설치되거나 조정되면 프로젝터가 떨어져서 신체적 부상을 유발할 수 있습니다 .

• 프로젝터가 떨어지지 않도록 하려면 오랜 시간이 흘러도 프로젝터 ( 약 6.5kg) 와 벽면 장착 장치 ( 약 6.2kg) 를 합한 무게 ( 약 12.7kg) 를 지탱하고 지진에 견딜 수 있을 정도로 강도가 충분한 곳에 프로젝터를 설치하여 고정하십시오 . 강도가 약 하거나 고정이 충분하지 않으면 프로젝터가 떨어져서 신체적 부상을 유발할 수 있

• 벽면 어댑터의 벽면 고정 볼트 M6(1/4 인치 ) 과 나사를 사용하십시오 .

• 프로젝터 전원으로 전원 콘센트를 사용하십시오 . 위험하므로 램프 회선에 직접 연결하지 마십시오 . 또한 전원 플러그를 연결하고 분리할 수 있는 가까운 위치의 콘센트를 사용하십시오 .

• 목재 벽면에 장착 하중이 기둥이나 견고한 건축 구조물에 실리도록 하십시오 . 건축 구조물 등의 강도 가 충분하지 않으면 보강하십시오 . 벽면 마감재 , 피장 ( 졸대 ) 등에 프로젝터를 장

• 콘크리트 벽면에 장착 프로젝터의 하중을 견딜 수 있는 시중에서 구입할 수 있는 고정 볼트 M6(1/4 인 치 ), 고정 너트 등을 사용하십시오 .KOR-2 KOR-3

• 일정한 진동이 존재하는 곳에는 설치하지 마십시오 . 진동이 계속되면 나사가 풀어 져서 벽면 장착 장치와 프로젝터가 떨어지면 신체적 부상을 야기할 수 있습니다 . 또한 프로젝터가 파손될 수도 있습니다 .

• 안전을 확보하려면 볼트와 나사를 확실하게 조이고 노브를 안전하게 조정하십시 오 . 그렇지 않으면 프로젝터가 떨어져서 신체적 부상을 유발할 수 있습니다 .

• 부품을 일체 수정하지 마십시오 . 그러면 프로젝터와 벽면 장착 장치가 떨어져서 신체적 부상을 야기할 수 있습니다 .

파손된 부품은 사용하지 마십시오 . 그러면 프로젝터와 벽면 장착 장치가 떨어져서 신체적 부상을 야기할 수 있습니다 . 부품이 파손된 경우 해당 대리점에 문의하십시오 .

• 프로젝터가 켜져 있을 때 미러 안을 바라보지 마십시오 . 그러면 시각이 손상될 수

• 프로젝터와 벽면 장착 장치에 매달리지 마십시오 . 그러면 프로젝터와 벽면 장착 장치가 떨어져서 신체적 부상을 야기할 수 있습니다 . 특히 어린이에게 유의하십시

• 벽면 어댑터의 잠금 나사에 접착제 , 윤활유 , 오일 등을 사용하지 마십시오 . 그러 면 벽면 어댑터의 소재가 약화되어 프로젝터가 떨어져서 신체적 부상을 야기할 수

• 프로젝터의 환기구를 막지 마십시오 . 그러면 열이 발산되지 않아서 화재가 발생할 수 있습니다 . 특히 다음 방법으로 프로젝터를 사용하지 마십시오 . 벽과 같이 환기가 잘 안 되고 환기구가 막힐 수 있는 곳에 프로젝터를 설치

• 에어컨이나 히터의 배출구 입구 또는 상당한 진동이 존재하는 곳에 프로젝터를 설 치하지 마십시오 . 그러면 화재가 감전 사고가 발생할 수 있습니다 .

• 습기나 먼지가 있는 곳 또는 기름기 있는 연기나 증기에 노출된 곳 ( 요리 기기 또 는 가습기 근처 ) 에 프로젝터를 설치하지 마십시오 . 그러면 화재가 발생할 수 있

• 프로젝터를 설치할 때 프로젝터와 주위 물체 사이에 충분한 공간을 두십시오 . 그 렇지 않으면 열이 발산되지 않아서 화재가 발생할 수 있습니다 . 다음과 같이 하십시오 .

• 상당한 먼지 , 습기 , 기름기 있는 연기 또는 담배 연기가 존재하는 실내를 피하십시오 . 미러 등의 광학 부품에 먼지가 침투하면 이미지 품질이 떨어집니다 .

• 화면이 직사광선 또는 점등된 불빛에 노출되어 있는 장소는 피하십시오 . 주위의 불빛이 화면에 직접 닿으면 이미지가 씻긴 것처럼 나타나서 보기가 어렵게 됩니다 .

• 온도가 과도하게 높거나 낮은 곳은 피하십시오 . 그러면 장치가 파손될 수 있습니다 . ( 주위 작동 온도의 경우 프로젝터와 함께 제공된 사용 자 설명서를 참조하십시오 .)KOR-4 KOR-5

제공된 품목을 확인하십시오 . 벽면 어댑터 : 1 암 : 1 프로젝터 어댑터 : 1 덮개 (A, B): 2 쌍 암 덮개 : 1 플레이트 (B): 1 M4 나사 : 4 M3.5 나사 : 2 육각 렌치 : 1 설치 및 조정 설명서 : 1 플레이트 (A)KOR-4 KOR-5

나사 ( 또는 볼트 ) 용 연장 구멍 (4

벽면 어댑터의 벽면 고정 나사 ( 볼트 ) 위치 규격을 설명합니다 .

533( 최소 ) - 733( 최대 )

프로젝터 뒤쪽 표면KOR-6 KOR-7

1. 화면의 설치 위치를 결정하고 , 그에 따라 벽면 장착 장치의 설치 위치를 결정하십시오 . 자세한 내용은 프로젝터와 함께 제공된 사용자 설명서의 ' 설치 ' 섹션을 참조하십시오 . • 투사가 기울어지도록 하는 설치는 불가능합니다 . 전면 투사 위치를 결정하십시오 .2. 이 설명서 KOR-2- 페이지의 ' 주의 사항 ' 섹션에 나와 있는 모든 조건을 준수하십시오 . • U300X/U250X/U310W/U260W 의 광학 축 고도각이 크기 때문에 투사 거리가 약간만 바뀌어도 화면 크기와 위치에 큰 영향이 미칩니다 . 프로젝터 각이 꺼지면 이미지 왜곡이 증가합니다 .

1. 프로젝터 어댑터를 프로젝터에 장착하십시오 .

포장 상자에서 프로젝터를 꺼내고 플라스틱 랩을 벗기십시오 . 발포 패킹 스페이서를 프로젝터에 다시 장착한 후 프로젝터를 뒤집으십시오 . 참고 : 프로젝터 하단에 'MAX.M4x10' 표시가 있는 나사 구멍이 4 개 있습니다 . 이 표시는 이 제품의 프로젝터 어댑터에는 적용되지 않습니다 . ( 참고 )KOR-8 KOR-9

프로젝터 어댑터를 프로젝터 하단의 구멍에 맞추고 제공된 4 개 나사 (M4x20) 를 사용하여 안전하게 어댑터를 장착하십시오 . 프로젝터 어댑터의 수직 조정 / 암 고정 노브를 푸십시오 .

발포 패킹 스페이서를 장착하지 않은 상태로 프로젝터 어댑터를 장착하려고 시도하지 마십시오 . 그렇지 않으면 미러 부분이 과도한 힘에 노출되어 , 투사된 이미지가 이동하고 중대한 손상이 발생할 수 있습니다 .수직 조정 / 암 고정 노브

함께 제공된 것이 아닌 나사를 사용하면 프로젝터가 손상되거나 프로젝터가 떨어져서 신체적 부상을 유발할 수 있습니다 . 따라서 함께 제공된 나사만 사용하십시

벽면 어댑터를 벽면 구조물에 장착하십시오 . 투사된 이미지에 왜곡이 없도록 하려면 벽면 어댑터의 중앙과 화면의 중앙이 직선 축으로 일치하도록 추십시오 . • 벽면 어댑터에는 상단 / 하단 방향이 있습니다 . 어댑터를 올바른 위치로 장착하십시오 .

벽면 어댑터가 잘못된 상단 / 하단 방향으로 장착되면 올바른 설치가 불가능합니다 . • 벽면 어댑터를 ± 50mm 범위로 수평으로 조정할 수 있습니다 .컷아웃을 위로 한 면컷아웃을 아래로 하지 않은 면

M6(1/4 인치 ) 나사 또는 볼트 (4 개 위치 ) 만 사용하여 벽면 어댑터에 고정하십시오 . M6이 아닌 나사 또는 볼트를 사용하면 프로젝터가 떨어져서 신체적 부상을 야기할 수 있습니다 .KOR-8

3. 암을 벽면 어댑터에 장착하십시오 .

함께 제공된 육각 렌치로 암 고정 나사 ( 상단과 하단 ) 를 푸십시오 .

암 플레이트 (A) 를 상단에서 벽면 어댑터에 삽입하고 연장 구멍 가운데 부근에서 나사 ( 상단과 하단 ) 로 조이십시오 .

• 덮개 (A) 와 (B) 는 설치와 조정이 완료된 후에 장착하게 됩니다 .

1 단계에서 조립한 프로젝터를 암에 장착하십시오 .

장착하려면 먼저 프로젝터에서 패킹 스페이서를 탈거하십시오 . 그런 후 보조자 가 프로젝터 본체를 잡도록 하여 암으로 주의하여 삽입하십시오 . 프로젝터의 케 이블 덮개 또는 미러 섹션을 잡거나 미러 또는 렌즈에 접촉하지 마십시오 .

프로젝터 어댑터의 중앙 축을 암으로 삽입하십시오 .

플레이트 (A)KOR-10 KOR-11

함께 제공된 M5.5x9.5 나사를 사용하여 제공된 플레이트 (B) 를 암에 안전하게 장착하

프로젝터의 케이블 덮개를 분리하십시오 .

플레이트 (B) 가 설치되지 않은 경우 프로젝터가 암에서 미끄러 져 나와서 떨어지면 신체적 부상 을 당할 수 있습니다 .KOR-10 KOR-11

전원 코드와 신호 케이블을 암 왼쪽과 오른쪽의 홈을 통과하도록 배선할 수 있습니다 . 이 배선은 앞 덮개를 장착하기 전에 해야 합니다 . 수평 조정 나사에 의해 케이블이 끼이지 않도록 하십시오 . 이것으로 프로젝터 설치가 완료됩니다 .KOR-12 KOR-13

• 프로젝터에서 이미지를 투사한 후 먼저 프로젝터의 초점 레버를 사용하여 투사된 이미지의 초점을 대략적으로 조절하십시오 . 이미지 투사 방법은 프로젝터와 함께 제공된 사용자 설명서의 ' 설치 ' 부분을 참조하십시

• 온스크린 메뉴에서 투사 방법으로 ' 방향 ' 에 대해 ' 천정 전면 ' 을 선택하십시오 .

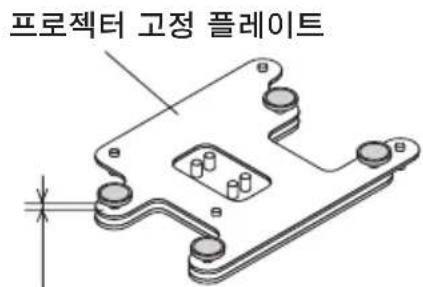

기울기 조정 노브 4 개가 모두 동일한 조정 높이로 설정되었는지 확인하십시오 . 프로젝터 고정 플레이트가 기울어지면 수직 조정으로 수정하십시오 수평 조정은 할 수 없습니다 .프로젝터 고정 플레이트노브 조정 높이

2. 투사된 이미지와 왼쪽 / 오른쪽 기울기의 크기를 조정하십시

• 이 설명서의 그림은 4:3 종횡비로 조정한 이미지를 보여줍니다 . 화면과 프로젝터의 연결 케이블은 생략했습니다 . 투사된 이미지의 크기를 조정하고 필요 시 시계 방향 또는 시계 반대 방향으로 기울이십시

수직 조정 / 암 고정 노브를 푸십시오 . - 그림에서 검은색으로 표시된 두 노브를 푸십시오 . 프로젝터를 앞 / 뒤로 이동하여 투사된 이미지의 크기를 화면에 맞추십시오 . 맞추려면 프로젝터의 두 끝을 단단히 잡고 주의하여 이동하십시오 .

미러 섹션은 잡지 마십시오 . 그렇지 않으면 미러가 떨어져서 손상될 수 있습니다 . - 왼쪽 / 오른쪽 방향으로 조정하려면

진행하십시오 . - 크기 조정만 수행하려면 그림에서 검은색으로 표시된 두 노브를 조이십시오 .

왼쪽 또는 오른쪽 노브를 돌려서 왼쪽 또는 오른쪽 방향으로 프로젝터 기울기를 조정하십시오 . - 그림에서 검은색으로 표시된 노브를 조이면 프로 젝터가 시계 반대 방향으로 회전합니다 .

조정이 완료되면 아직 풀려 있는 반대쪽 노브를 조

3. 프로젝터의 수평 기울기를 조정하십시오 .

프로젝터 어댑터를 통해 약 ± 3 도의 범위로 조정을 할 수 있습니다 .

렌치로 수평 고정 너트 ( 이중 너트 ) 를 푸십시오 .

함께 제공된 육각 렌치로 수평 조정 나사 ( 왼쪽과 오른쪽 ) 를 푸십시오 . - 그림에서 검은색으로 표시된 두 나사를 푸십시오 .

이미지의 상단 가장자리와 하단 가장자리가 평행이 될 때까지 왼쪽 또는 오른쪽 나사를 조여서 조정을 하십시오 .

조정이 완료되면 아직 풀려 있는 반대쪽 나사를 조이십시오 .

렌치로 수평 고정 너트 ( 이중 너트 ) 를 조이십시오 .

4 개 조정 노브로 기울기 조정이 수행됩니다 .

왼쪽 / 오른쪽 기울기 조정 수직 조정과 동일한 방향으로 미세 조정

• 이러한 노브로 충분한 기울기 조정이 되지 않은 경우 KOR-12 페이지의 2 단계 조정 프로세 스를 반복하십시오 .

• 조정 시 투사된 이미지의 위치가 이동할 수 있습니다 . 이러한 경우 벽면 어댑터와 암 고정 나 사를 풀고 위치를 조정하십시오 . 이것으로 조정이 완료됩니다 . 모든 나사와 조정 노브를 안전하게 조이십시오 .KOR-14 KOR-15

덮개를 프로젝터 어댑터와 벽면 어댑터에 장착하십시오 .

덮개 (A)( 후크 포함 ) 와 덮개 (B)( 노치 포함 ) 를 벽면 어댑터의 상단 쪽에 장착하십시오 . 그림과 같이 두 덮개를 아래로 누른 상태에서 중앙 쪽으로 미십시오 . 그러면 각 덮개의 하단이 벽면 어댑터의 나사 헤드에 맞물리게 됩니다 . 이와 동시에 덮개 (A) 의 후크가 덮 개 (B) 의 노치에 들어가서 덮개를 잠그게 됩니다 .

벽면 어댑터의 하단 쪽에서 덮개 (A) 와 (B) 의 위치를 서로 바꾸고

암 덮개를 장착하십시오 . 왼쪽과 오른쪽 탭이 프로젝터 어댑터의 노치와 맞물리면 덮개가 고정됩니다 .

프로젝터의 케이블 덮개를 장착하십시오 . 양쪽의 노브를 돌려서 덮개를 조이십시오 .

덮개 (A) 덮개 (B) 덮개 (A) 는 오른쪽 덮개 (B) 는 왼쪽 암 덮개KOR-16

제품 이름 : 벽면 장착 장치 모델 : NP01WK 조정 각 : 상하각 ± 3° , 좌우각 ± 3° , 경사각 ± 3° 조정 너비 : 앞 / 뒤 ± 100 mm, 왼쪽 / 오른쪽 ± 50 mm, 위 / 아래 ± 50 mm 외부 규격 : 280( 너비 ) x 541( 깊이 ) x 219( 높이 ) mm 무게 : 약 6.2 kg

• 사양과 설계는 예고 없이 변경될 수 있습니다 .JPN-1壁用取付けユニット
