KULLANIM KILAVUZU U300X NEC

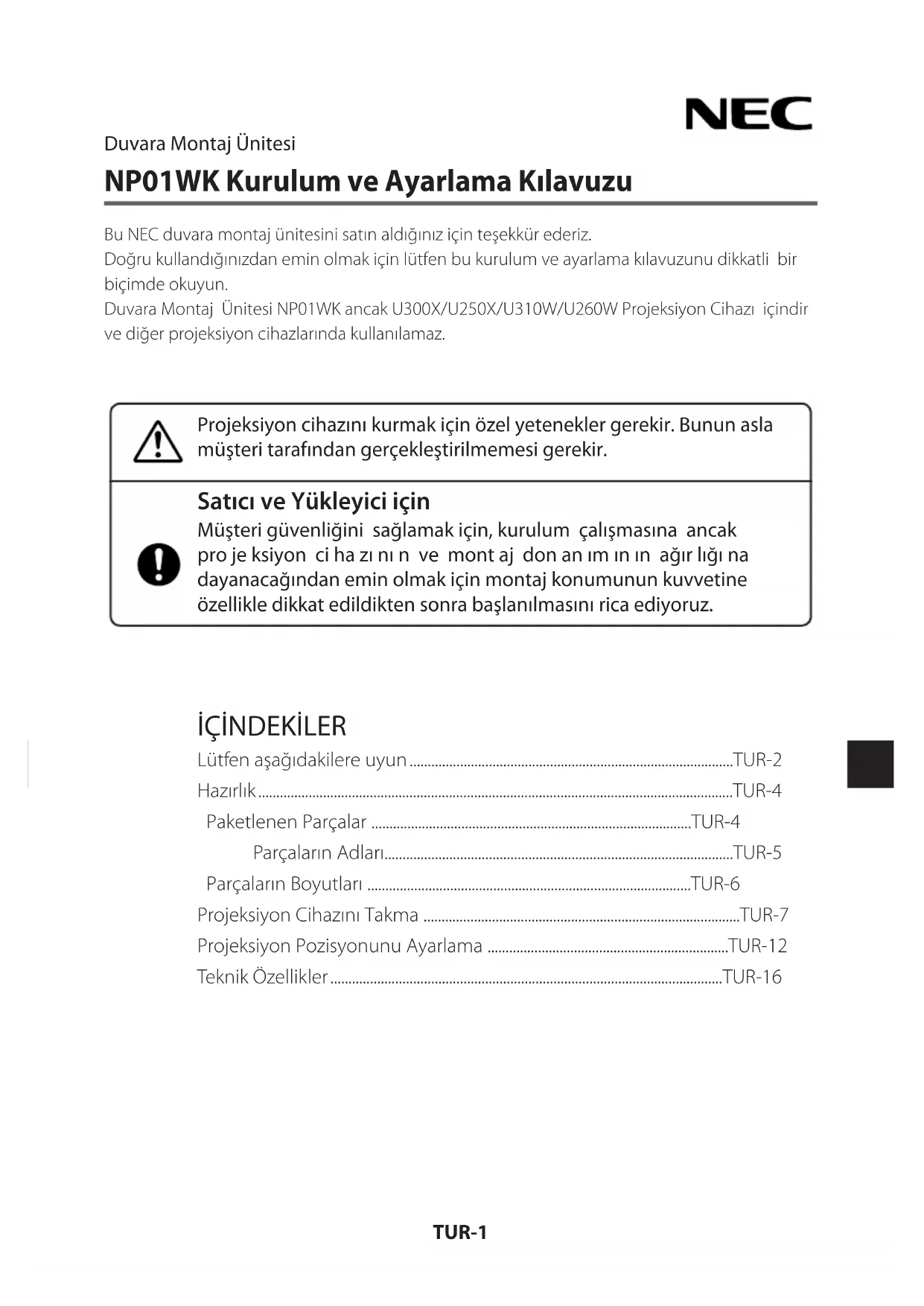

• Технические характеристики и дизайн устройства могут изменяться без уведомления.TUR-1 Duvara Montaj Ünitesi NP01WK Kurulum ve Ayarlama Kılavuzu Bu NEC duvara montaj ünitesini satın aldığınız için teşekkür ederiz. Doğru kullandığınızdan emin olmak için lütfen bu kurulum ve ayarlama kılavuzunu dikkatli bir biçimde okuyun. Duvara Montaj Ünitesi NP01WK ancak U300X/U250X/U310W/U260W Projeksiyon Cihazı içindir ve diğer projeksiyon cihazlarında kullanılamaz. Projeksiyon cihazını kurmak için özel yetenekler gerekir. Bunun asla müşteri tarafından gerçekleştirilmemesi gerekir. Satıcı ve Yükleyici için Müşteri güvenliğini sağlamak için, kurulum çalışmasına ancak pro je ksiyon ci ha zı nı n ve mont aj don an ım ın ın ağır lığı na dayanacağından emin olmak için montaj konumunun kuvvetine özellikle dikkat edildikten sonra başlanılmasını rica ediyoruz. İÇİNDEKİLER Lütfen aşağıdakilere uyun ..........................................................................................TUR-2 Hazırlık ....................................................................................................................................TUR-4 Paketlenen Parçalar .........................................................................................TUR-4 Parçaların Adları .................................................................................................TUR-5 Parçaların Boyutları ..........................................................................................TUR-6 Projeksiyon Cihazını Takma ........................................................................................TUR-7 Projeksiyon Pozisyonunu Ayarlama ...................................................................TUR-12 Teknik Özellikler .............................................................................................................TUR-16TUR-2 TUR-3 Lütfen aşağıdakilere uyun

Simge Ürünün güvenli ve doğru kullanılmasını sağlamak ve kendinize ve başkalarına ya da mala gelebilecek zararları önlemek için bu "Kurulum ve Ayarlama Kılavuzunda" farklı simgeler kullanılmıştır. Simgeler ve anlamları, aşağıdaki şekildedir. İçeriğinin çok iyi anlaşıldığından emin olduktan sonra lütfen bu kılavuzu okuyun. Uygun olmayan işleme ve bu bilgileri dikkate almama, ölüm, ağır yaralanma ve saire gibi ziksel yaralanmalara neden olabilir. Uygun olmayan işleme ve bu bilgileri dikkate almama, fiziksel yaralanmalara ve çevredeki içeriğin hasar görmesine neden olabilir. Uyarı Uyarı Dikkat Simge örnekleri: Simge sizi (uyarılar da dahil) ikazlar konusunda uyarır Kesin ikazlar, rakamlarla belirtilmiştir. Simge, yasak eylemlere işaret eder Kesin yasaklar, rakamlarla belirtilmiştir.

Simge, zorunlu eylemlere işaret eder. Kesin talimatlar, rakamlarla belirtilmiştir.

• Projeksiyon cihazını kurarken ve projeksiyon pozisyonunu ayarlarken, bu kullanım kılavuzunda tarif edildiği şekilde davrandığınızdan emin olun. Projeksiyon cihazı yanlış takıldığı veya ayarlandığında aşağı düşebilir ve yaralanmalara neden olabilir.

Projeksiyon cihazının aşağı düşmesini önlemek için, onu projeksiyon cihazı (yaklaşık 6,5kg), duvara montaj ünitesi (yaklaşık 6,2kg) ve saire toplam ağırlığına (yaklaşık 12,7kg) uzun bir dönem boyunca dayanabileceği ve yeterli kuvveti gösterebileceği ve depremlere mukavemet edebileceği bir konuma kurun. Yetersiz güç veya sabitleme, projeksiyon cihazının aşağı düşüp, yaralanmalara neden olmasına sebebiyet verebilir. Aşağıdaki önlemleri aldığınızdan emin olun.

• Duvar adaptörü için duvarı sabitleme cıvata ve vidaları olarak M6 (1/4 inç) kullanın.

• Projeksiyon cihazının güç kaynağı olarak bir priz kullanın. Doğrudan lamba hattına bağlamayın, çünkü bu tehlikelidir. Ayrıca elektrik fişini takıp çıkarabilmeniz için erişilebilir bir priz kullanın.

• Ahşap duvara takma Yükün bir sütuna veya sağlam yapı malzemelerine yerleştirildiğinden emin olun. Yapı mad- desinin gücü ve saire yetersizse, onu lütfen takviye edin. Duvardaki kaplama malzemelerine, kaplama şeridine ve saire takmayın.

• Beton duvara takma Projeksiyon cihazının yükünü taşıyabilecek bir ticari ankraj cıvatası M6 (1/4 inç), ankraj somunları ve benzerini kullanın.TUR-2 TUR-3

• Sürekli titreşime maruz kalan yerlere kurmayın. Uzun süreli titreşim, vidaların gevşemesine ve Duvara Montaj Ünitesinin ve projeksiyon cihazının aşağı düşüp, yaralanmalara neden olmasına sebebiyet verebilir. Ayrıca projeksiyon cihazının bozulmasına da neden olabilir.

Güvenliği sağlamak için, cıvataları, vidaları ve ayarlama düğmelerini sağlam bir şekilde sıktığınızdan emin olun. Bunun yapılamaması, projeksiyon cihazının aşağı düşmesine ve yaralanmalara neden olmasına sebebiyet verebilir.

Herhangi bir parçayı değiştirmeyin. Aksi takdirde projeksiyon cihazının ve Duvara Montaj Ünitesinin aşağı düşmesine ve yaralanmalara neden olmasına sebebiyet verebilirsiniz.

Kırık parçaları kullanmayın. Aksi takdirde projeksiyon cihazının ve Duvara Montaj Ünitesinin aşağı düşmesine ve yaralanmalara neden olmasına sebebiyet verebilirsiniz. Herhangi bir parça kırıldığında, satıcınızla irtibata geçin.

Projeksiyon cihazı açıkken aynaya doğrudan bakmayın. Aksi takdirde görme duyunuza zarar verebilirsiniz.

Projeksiyon cihazına ve Duvara Montaj Ünitesine asılmayın. Aksi takdirde projeksiyon cihazının ve Duvara Montaj Ünitesinin aşağı düşmesine ve yaralanmalara neden olmasına sebebiyet verebilirsiniz. Çocuklara özellikle dikkat edin.

Kilitleme vidaları, yağlama maddesi aracısı, yağ ve saire için duvar adaptörüne yapışkan sürmeyin. Aksi takdirde duvar adaptörünün malzemesi bozulabilir ve projeksiyon cihazının arızalanmasına ve yaralanmalara neden olmasına sebebiyet verebilir. Dikkat

• Projeksiyon cihazının havalandırma deliklerini engellemeyin. Aksi takdirde ısının yayılması önlenir ve yangına neden olabilir. Projeksiyon cihazını özellikle aşağıdaki şekilde kullanmayın: projeksiyon cihazını duvar ve saire gibi, havalandırmanın yetersiz olduğu, üzeri örtülü olduğu, vs. yerlerde kurma.

Projeksiyon cihazını bir klima veya ısıtıcı çıkışlarının önüne veya yoğun titreşimlere maruz kalacağı bir yere kurmayın. Aksi takdirde yangınlara ve elektrik çarpmasına neden olabilirsiniz.

Projeksiyon cihazını nemli veya tozlu yerlere veya yağlı duman veya buhara maruz kalacağı yerlere (örneğin yemek pişirme ekipmanlarının veya nemlendiricilerin yakınına) kurmayın. Aksi takdirde yangınlara neden olabilirsiniz.

Projeksiyon cihazını kurarken, onunla çevresindeki nesneler arasında yeterli boşluk bırakın. Bunun yapılmaması, ısının yayılmasını önler ve yangına neden olabilir. Lütfen:

• Yoğun toz, nem, yağlı duman veya tütün dumanı olan odalardan kaçının. Kir, aynalar gibi optik parçalara yapışacak ve görüntü kalitesinin bozulmasına neden olacaktır.

Ekranın doğrudan güneş ışığına veya parlak ışığa maruz kaldığı yerlerden kaçının. Çevredeki ışık doğrudan ekranına geldiğinde, görüntü silik görünür ve görüntülenmesi zorlaşır.

Özellikle yüksek veya düşük sıcaklıklara maruz kalan konumlardan kaçının. Aksi takdirde bozulmasına neden olabilirsiniz. (Ortam işletme sıcaklığı için, projeksiyon cihazının yanında gelen kullanım kılavuzuna bakın.)TUR-4 TUR-5 Hazırlık

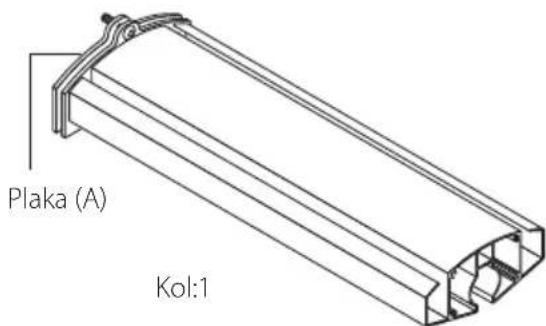

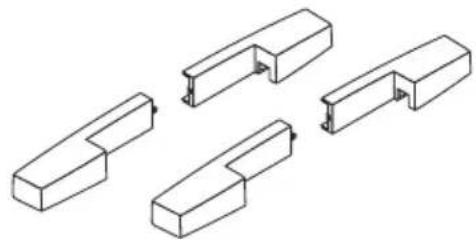

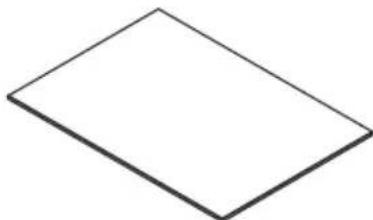

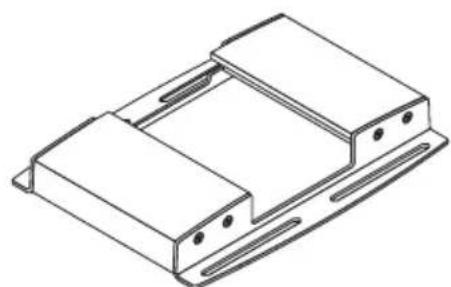

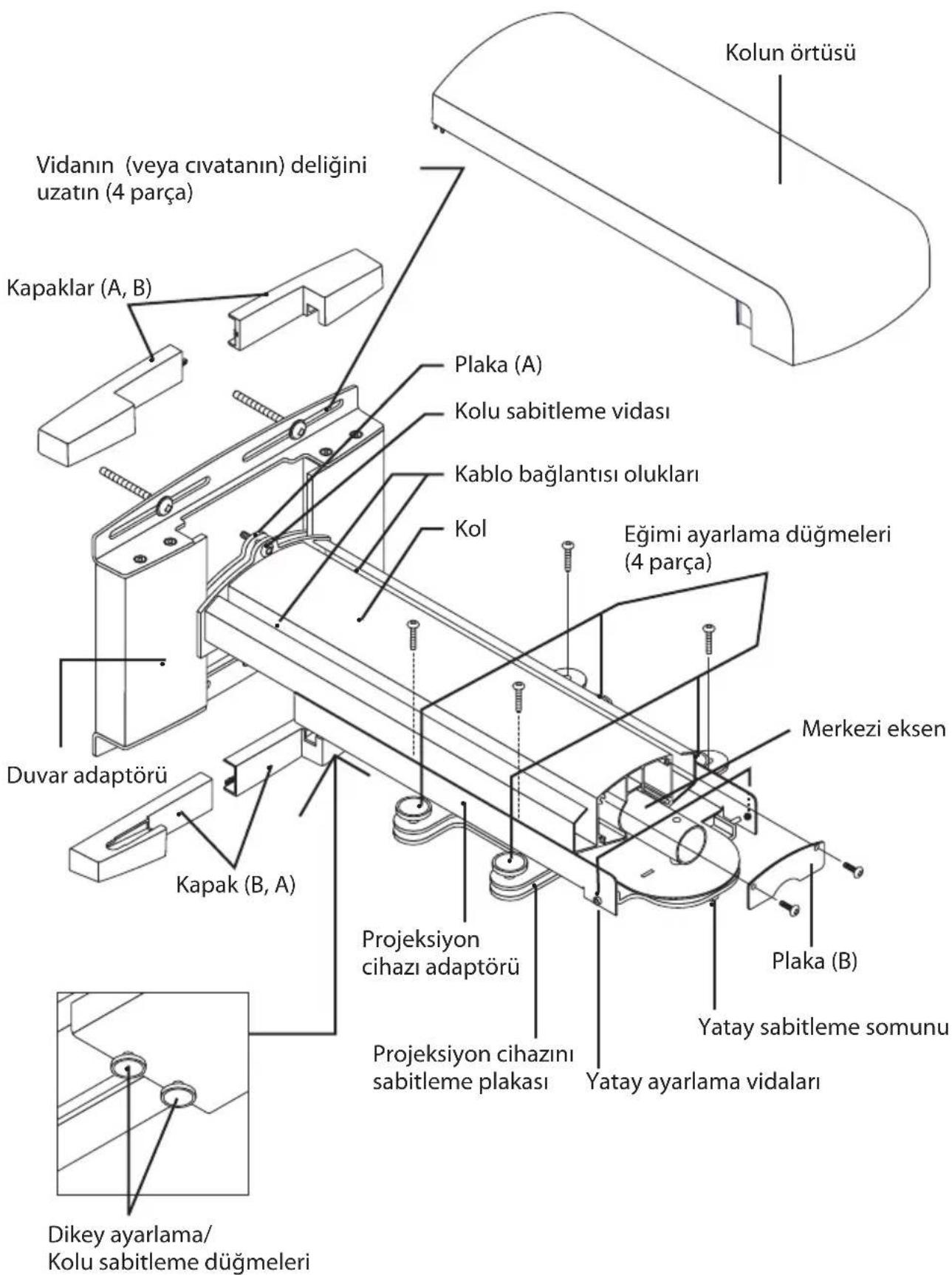

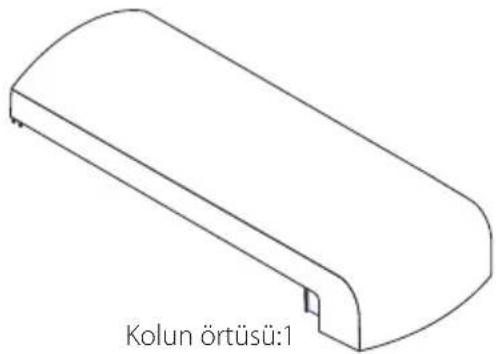

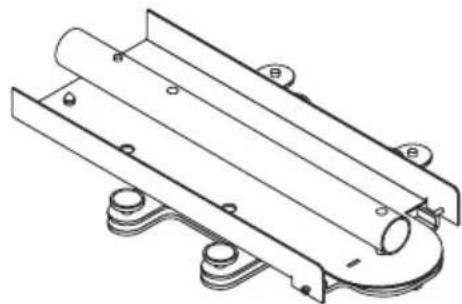

Paketlenen Parçalar Lütfen paketlenen öğeleri kontrol edin. Duvar adaptörü:1 Kol:1 Projeksiyon cihazı adaptörü:1 Kapak (A, B):2 çift Kolun örtüsü:1 Plaka (B):1 M4 vidaları:4 M3.5 vidaları:2 Altılı anahtar:1 Kurulum ve Ayarlama Kılavuzu:1 Plaka (A)TUR-4 TUR-5 Dikey ayarlama/ Kolu sabitleme düğmeleri Kolun örtüsü Vidanın (veya cıvatanın) deliğini uzatın (4 parça) Kapaklar (A, B) Plaka (A) Kolu sabitleme vidası Kablo bağlantısı olukları Kol Eğimi ayarlama düğmeleri (4 parça) Merkezi eksen Duvar adaptörü Kapak (B, A) Projeksiyon cihazı adaptörü Projeksiyon cihazını sabitleme plakası Yatay ayarlama vidaları Yatay sabitleme somunu Plaka (B)

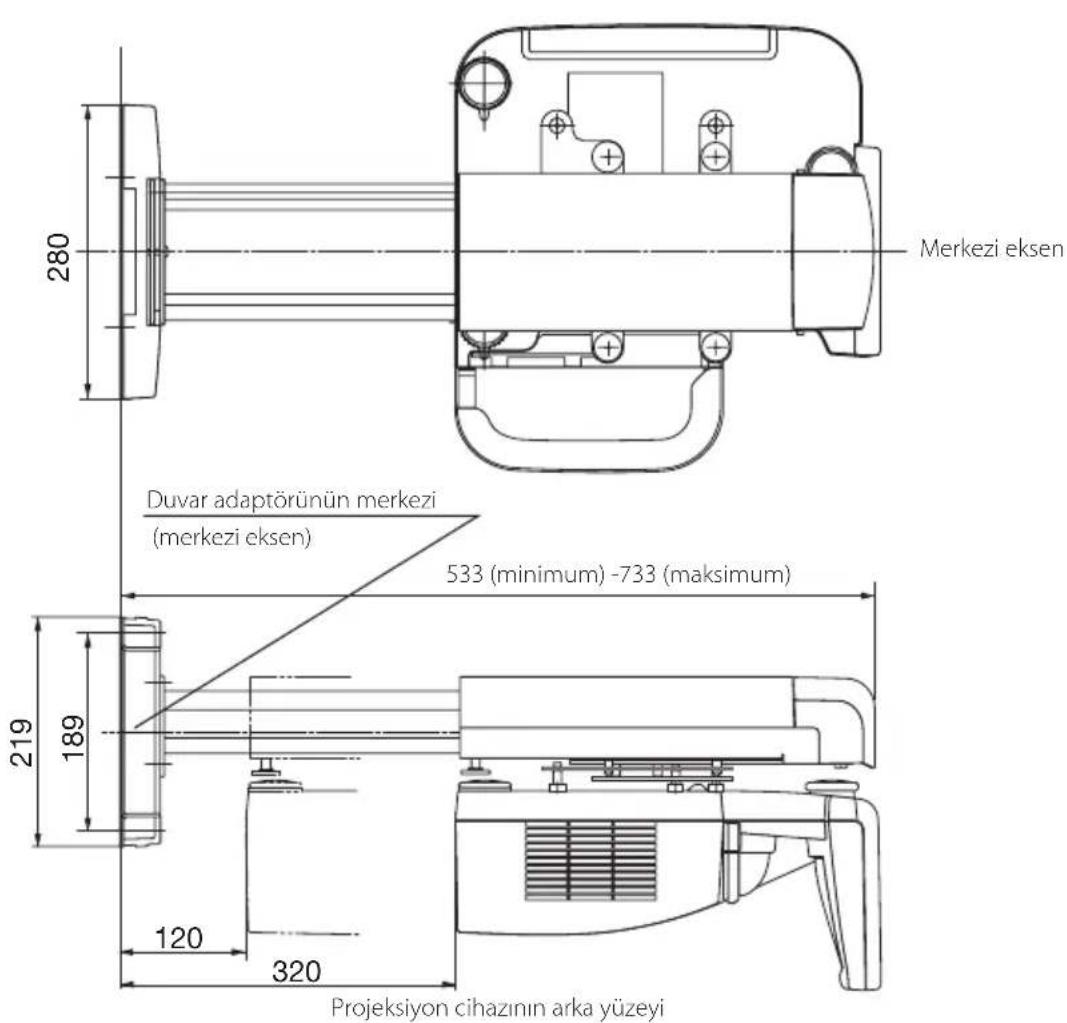

Parçaların Boyutları: (ünite: mm) Duvar adaptörünün duvara sabitleme vidalarının (cıvatalarının) pozisyonlarının boyutları tarif edilmiştir.

Projeksiyon cihazının alt yüzeyi (ayakları da dahil) 533 (minimum) -733 (maksimum) Duvar adaptörünün merkezi (merkezi eksen) Merkezi eksen Projeksiyon cihazının arka yüzeyiTUR-6 TUR-7 Projeksiyon Cihazını Takma Hazırlıklar 1. Ekranın kurulum konumunu belirleyin ve buna göre duvara montaj ünitesinin kurulum pozisyona karar verin. Daha ayrıntılı bilgiler için projeksiyon cihazının yanında gelen kullanım kılavuzundaki "Kurulum" bölümüne bakın. • Eğik projeksiyon için kurulum yapılamaz. Ön projeksiyonun pozisyonunu belirleyin.2. Bu kullanım kılavuzunun TUR-2 sayfasındaki "Aşağıdakilere Uyun" bölümünde tarif edilen tüm koşullara uyduğunuzdan emin olun. • U300X/U250X/U310W/U260W büyük optik eksen yükselme açısına sahip olduğundan, projeksiyon mesafesindeki hafif bir kaymanın bile ekran boyut ve pozisyonu üzerinde büyük bir etkisi olur. Projeksiyon cihazı açısı sapmışsa, görüntü bozukluğu artar.

1. Projeksiyon cihazı adaptörünü projeksiyon cihazına takın.

Projeksiyon cihazını kutusundan çıkarın ve plastik kılıfını sıyırıp çıkartın.

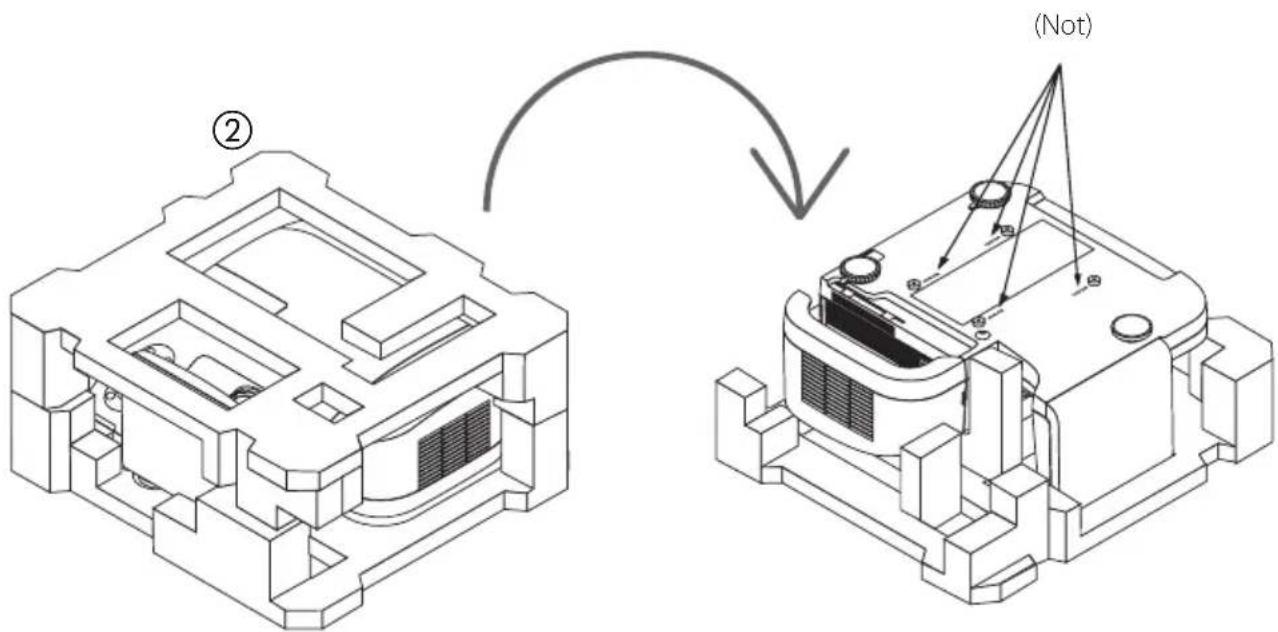

Köpük paketleme boşluk malzemelerini tekrar projeksiyon cihazına takın ve ardından projeksiyon cihazını ters çevirin. Not: Projeksiyon cihazının altında, "MAX.M4x10" ile işaretlenmiş dört vida deliği vardır. Bu bilgi, bu ürünün proje adaptörü için geçerli değildir. (Not)TUR-8 TUR-9

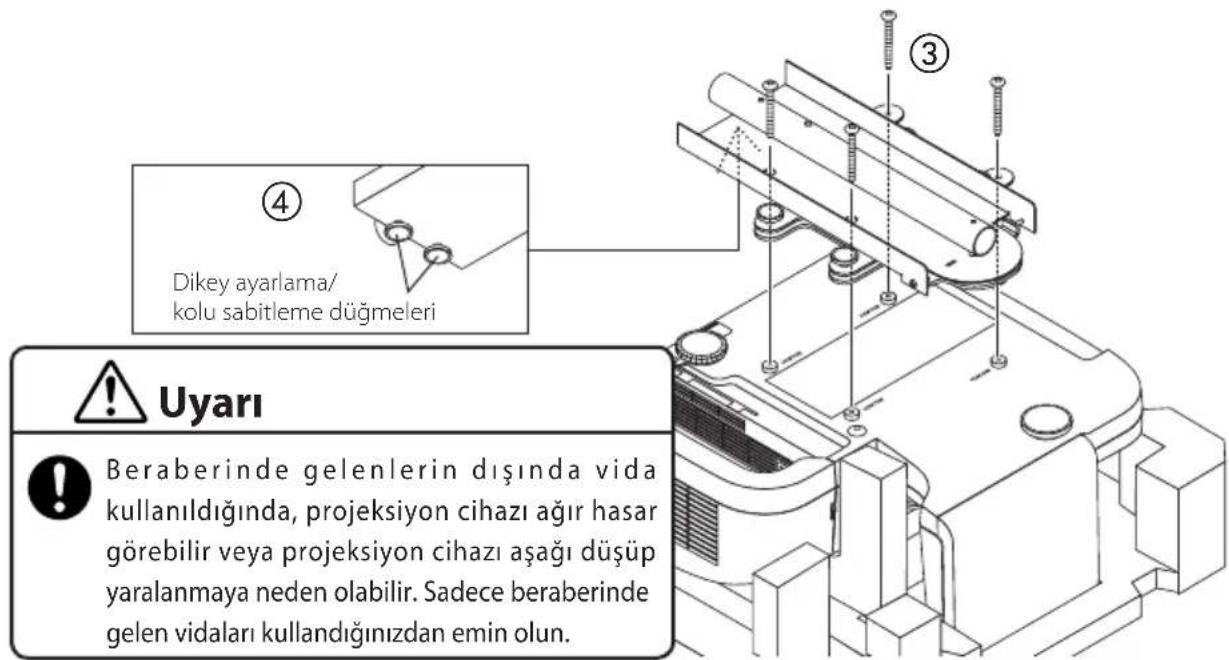

Projeksiyon cihazı adaptörünü projeksiyon cihazının altındaki deliklerle hizalandırın ve adaptörü beraberinde gelen dört (M4x20) vidayla sağlam bir şekilde takın. Projeksiyon cihazı adaptörünün dikey ayarlama/kolu sabitleme düğmelerini gevşetin. Dikkat Projeksiyon cihazının adaptörünü köpük ambalaj boşluk maddeleri yerinde olmadan takmaya çalışmayın. Aksi takdirde ayna bölümü aşırı kuvvete maruz kalabilir ve bu da yansıtılan görüntünün kaymasına ve ağır hasara neden olabilir.Dikey ayarlama/kolu sabitleme düğmeleri

Uyarı Beraberinde gelenlerin dışında vida kullanıldığında, projeksiyon cihazı ağır hasar görebilir veya projeksiyon cihazı aşağı düşüp yaralanmaya neden olabilir. Sadece beraberinde gelen vidaları kullandığınızdan emin olun.

2. Duvar adaptörünü duvarın yapısal maddesine takın.

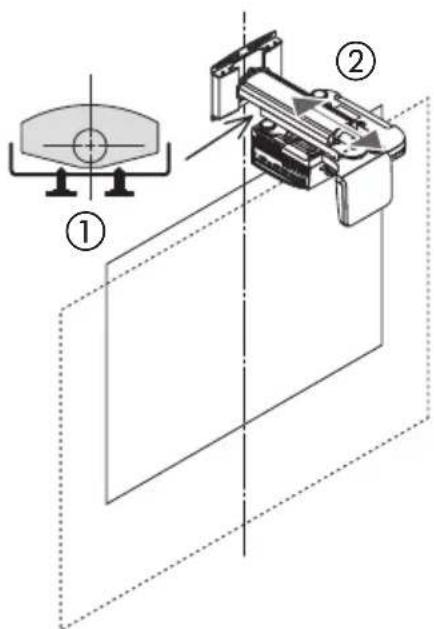

Bozuk olmayan bir görüntü yansıtmak için, duvar adaptörünün merkeziyle ekran merkezinin düz bir eksende hizalanması gerekir. • Duvar adaptörü bir üst/alt oryantasyona sahiptir. Onu doğru yönde taktığınızdan emin olun. Dikkat Duvar adaptörü, üst/alt oryantasyonu ters olacak şekilde takılmışsa, doğru kurulum yapılamaz. • Duvar adaptörü, ±50mm aralığında yatay olarak ayarlanabilir.Kesme parçalarının yukarı baktığı tarafKesme parçalarının aşağı baktığı taraf Uyarı Duvar adaptörünü sabitlemek için (4 konumda) sadece M6 (1/4 inç) vida veya cıvataları kullanın. M6 dışında vida veya cıvata kullanıldığında, projeksiyon cihazı aşağı düşüp yaralanmaya neden olabilir.TUR-8 TUR-9

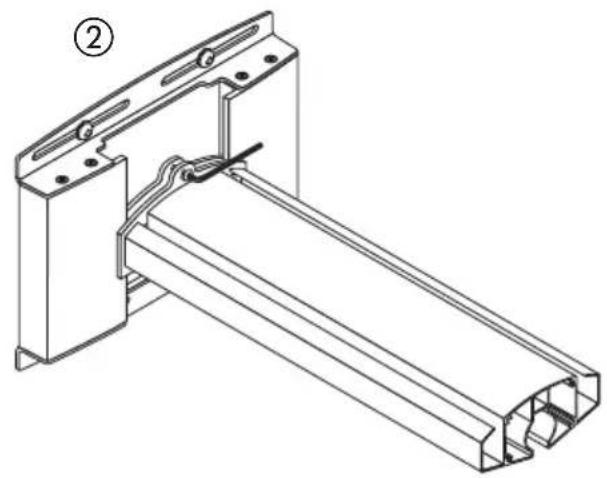

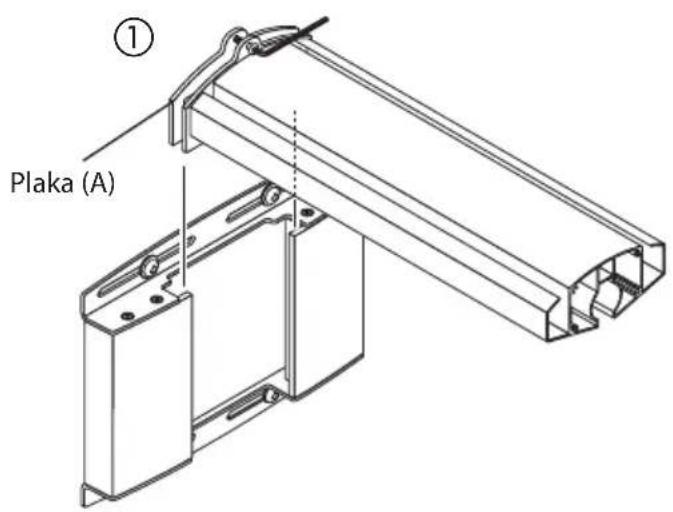

3. Kolu duvar adaptörüne takın.

Beraberinde gelen altılı anahtarla (üst ve alttaki) kolu sabitleme vidalarını gevşetin.

Kol plakasını (A) üstten duvar adaptörüne sokun ve uzatılmış deliğin merkezine yakın (üst ve alttaki) vidaları sıkın.

• Kurulum ve ayarlama tamamlandıktan sonra (A) ve (B) kapaklarının takılması gerekir.

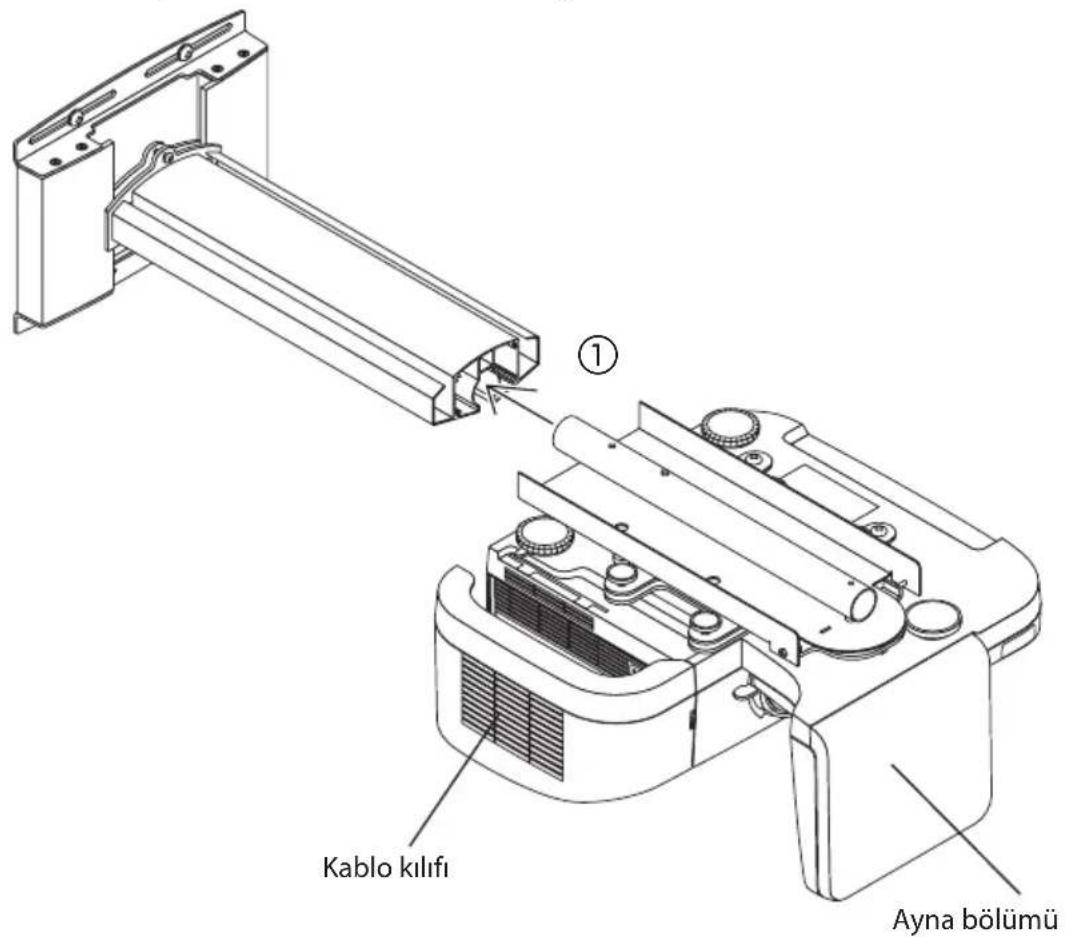

4. adımda birleştirilen projeksiyon cihazını kola takın.

Dikkat Bunu yapmak için önce projeksiyon cihazındaki paketleme boşluk malzemelerini çıkartın. Sonra projeksiyon cihazının gövdesini ikinci bir kişinin yardımıyla tutun ve dikkatli bir şekilde kolun içine sokun. Projeksiyon cihazını kablo kılıfından veya ayna bölümünden tutmayın ve ayna veya merceğe dokunmayın.

Projeksiyon cihazı adaptörünün merkezi eksenini kolun içine sokun. Kablo kılıfı Ayna bölümü

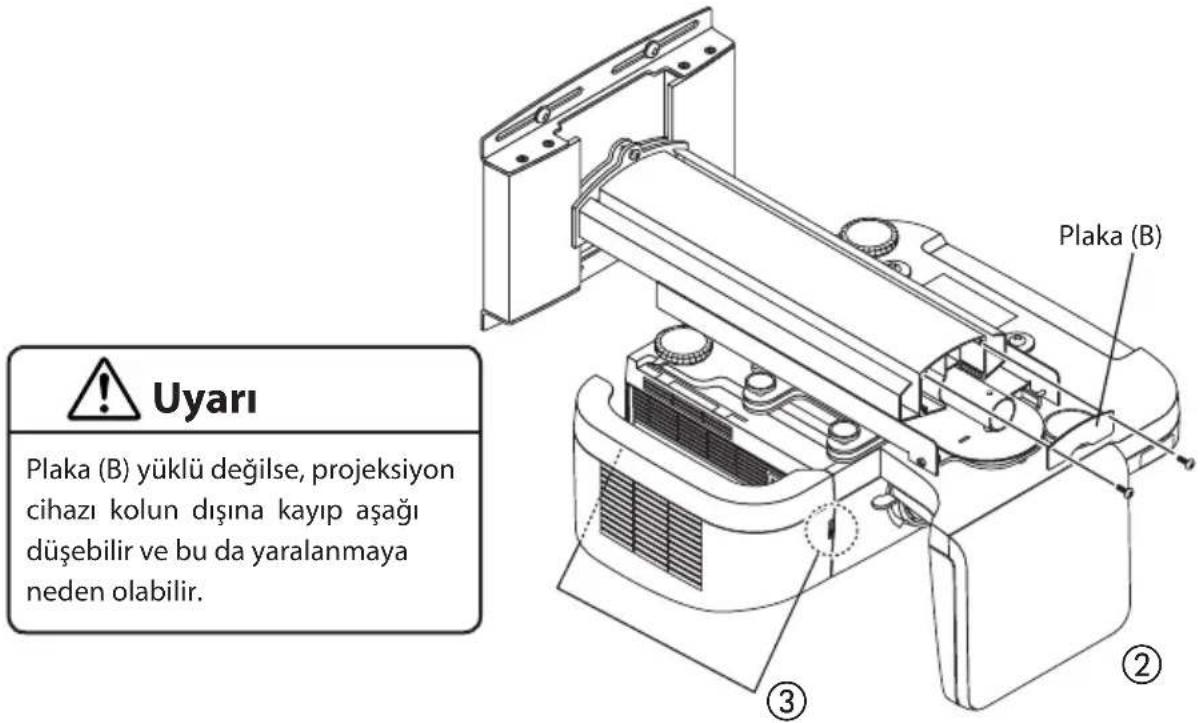

Beraberinde gelen plakayı (B) kola takmak için, beraberinde gelen iki M5.5x9.5 vidayı kullanın.

Projeksiyon cihazının kablo kılıfını çıkartın.

Plaka (B) Uyarı Plaka (B) yüklü değilse, projeksiyon cihazı kolun dışına kayıp aşağı düşebilir ve bu da yaralanmaya neden olabilir.TUR-10 TUR-11

Elektrik kablosu ve sinyal kabloları, kolun sağ ve sol tarafındaki kablo bağlantısı oluklarından geçirilebilir. Bunun, kolun kılıfı takılmadan önce gerçekleştirilmesi gerekir. Kabloları yatay ayarlama vidalarıyla sıkıştırmadığınızdan emin olun. Bu, projeksiyon cihazının kurulumunun tamamlanmasını sağlar.TUR-12 TUR-13 Projeksiyon Pozisyonunu Ayarlama

Hazırlıklar Ayarlamadan önce

• Projeksiyon cihazından bir görüntüyü yansıtın, ardından önce projeksiyon cihazının odak kolunu kullanarak, yansıtılan görüntünün odağını kabaca ayarlayın. Bir görüntüyü yansıtmayla ilgili bilgiler için, projeksiyon cihazının yanında gelen kullanım kılavuzundaki "Kurulum" bölümüne bakın.
• Ekrandaki menüden, "Oryantasyon" için projeksiyon yöntemi olarak "Tavanın Önünü" seçin.

1. Eğimi ayarlama düğmelerini kontrol edin.

Dör t eğim ayarı düğmesinin tamamının aynı ayarlama yüksekliğine ayarlandığını doğrulayın. Projeksiyon cihazını sabitleme plakası eğriyse, doğru dikey ayarlama ve yatay ayarlama yapılamıyordur.Projeksiyon cihazını sabitleme plakasıDüğmeyi ayarlama yüksekliği

2. Yansıtılan görüntünün boyutunu ve sağ/sol eğimi ayarlayın.

• Bu kullanım kılavuzundaki resimler, 4:3 en boy oranındaki bir görüntünün ayarlanmasını gösterir. Ekran ve projeksiyon cihazının bağlantı kabloları atlanmıştır. Yansıtılan görüntünün boyutunu ve gerekirse eğitimi saat istikametinde veya saat istikametinin tersi yönünde ayarlayın. Dikey ayarlama/kolu sabitleme düğmelerini gevşetin. - Resimde siyah renkte gösterilen iki düğmeyi gevşetin. Yansıtılan görüntünün boyunu ekrana göre ayarlamak için projeksiyon cihazını ileri-geri kaydırın. Bunu yapmak için, projeksiyon cihazını iki tarafından da sıkıca tutun ve dikkatli bir biçimde taşıyın. Dikkat Ayna bölümünü tutmayın. Aksi takdirde ayna çıkabilir veya hasar görebilir. - Eğimi sağ/sol yönünde ayarlamak için,

adımından devam edin. - Sadece bir boyut ayarı yapılacaksa, resimde siyah renkte gösterilen iki düğmeyi sıkın.

Projeksiyon cihazının eğimini sağ veya sol yöne ayarlamak için, sağ veya soldaki düğmeyi çevirin. - Resimde siyah renkte gösterilen düğme sıkıldığında, projeksiyon cihazı saat istikametinin tersine doğru çevrilir.

Ayarlama tamamlandığında, halen gevşek olan karşısındaki düğmeyi sıkın.

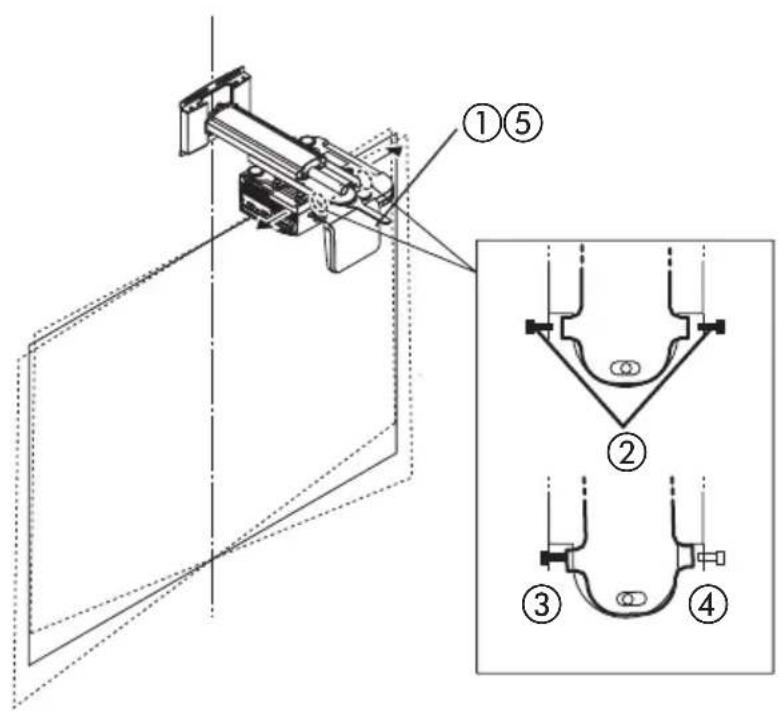

3. Projeksiyon cihazının yatay eğimini ayarlayın.

Projeksiyon cihazının adaptörü, yaklaşık ±3 derecelik bir aralıkta ayarlama yapılmasına izin verir.

Bir anahtarla yatay sabitleme somununu (çift somunu) gevşetin.

Beraberinde gelen altılı anahtarla (üst ve alttaki) yatay ayarlama vidalarını gevşetin. - Resimde siyah renkte gösterilen iki vidayı gevşetin.

Resmin üst kenarıyla alt kenarı paralel olana kadar, sağ ve soldaki vidayı sıkarak ayarlama yapın.

Ayarlama tamamlandığında, halen gevşek olan karşısındaki vidayı sıkın.

Bir anahtarla yatay sabitleme somununu (çift somunu) sıkın.

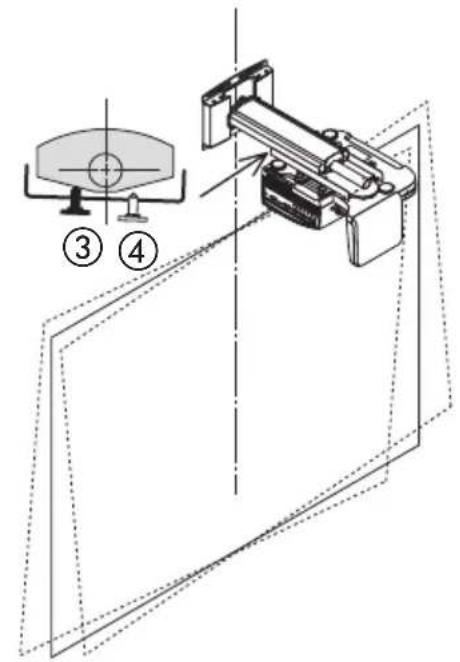

Eğimi ayarlama, dört ayarlama düğmesiyle gerçekleştirilir.

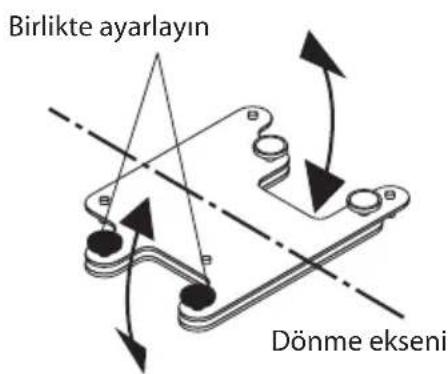

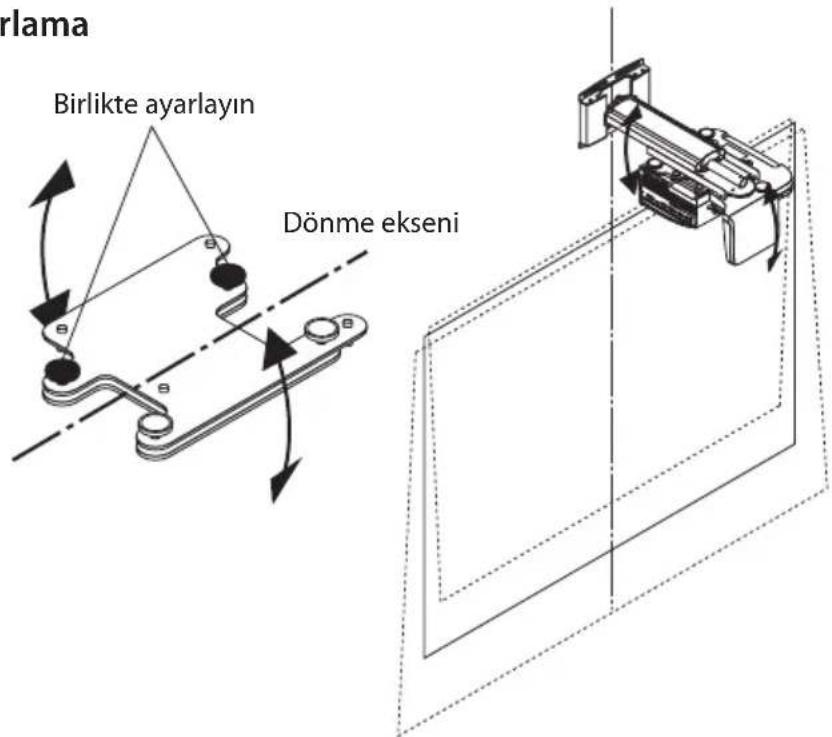

Ön/arka eğimini ayarlama Birlikte ayarlayın Dönme ekseni Birlikte ayarlayın Dönme ekseni

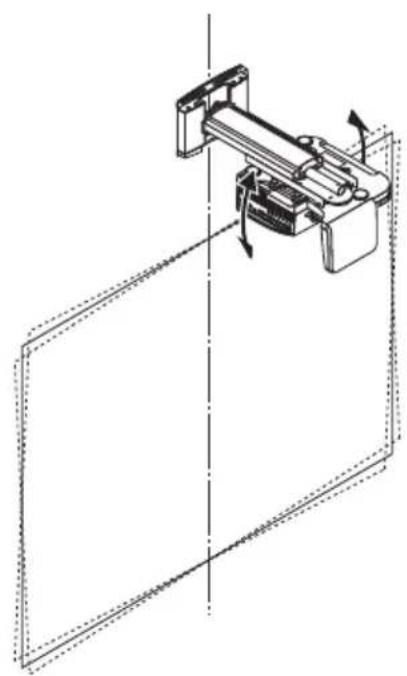

Sol/sağ eğimi ayarlama Dikey ayarlamayla aynı yönde hassas ayarlama

• Bu düğmelerle yapılan eğim ayarı yeterli değilse, TUR-12 sayfasındaki 2. adımdan itibaren ayarlama işlemini tekrarlayın.

• Ayarlama sırasında yansıtılan görüntünün pozisyonu kayabilir. Böyle bir durumda duvar adaptörünü ve kolu sabitleme vidalarını gevşetin ve pozisyonu ayarlayın. Bu, ayarlamanın tamamlanmasını sağlar. Tüm vidaları ve ayarlama düğmelerini iyice sıkın.TUR-14 TUR-15

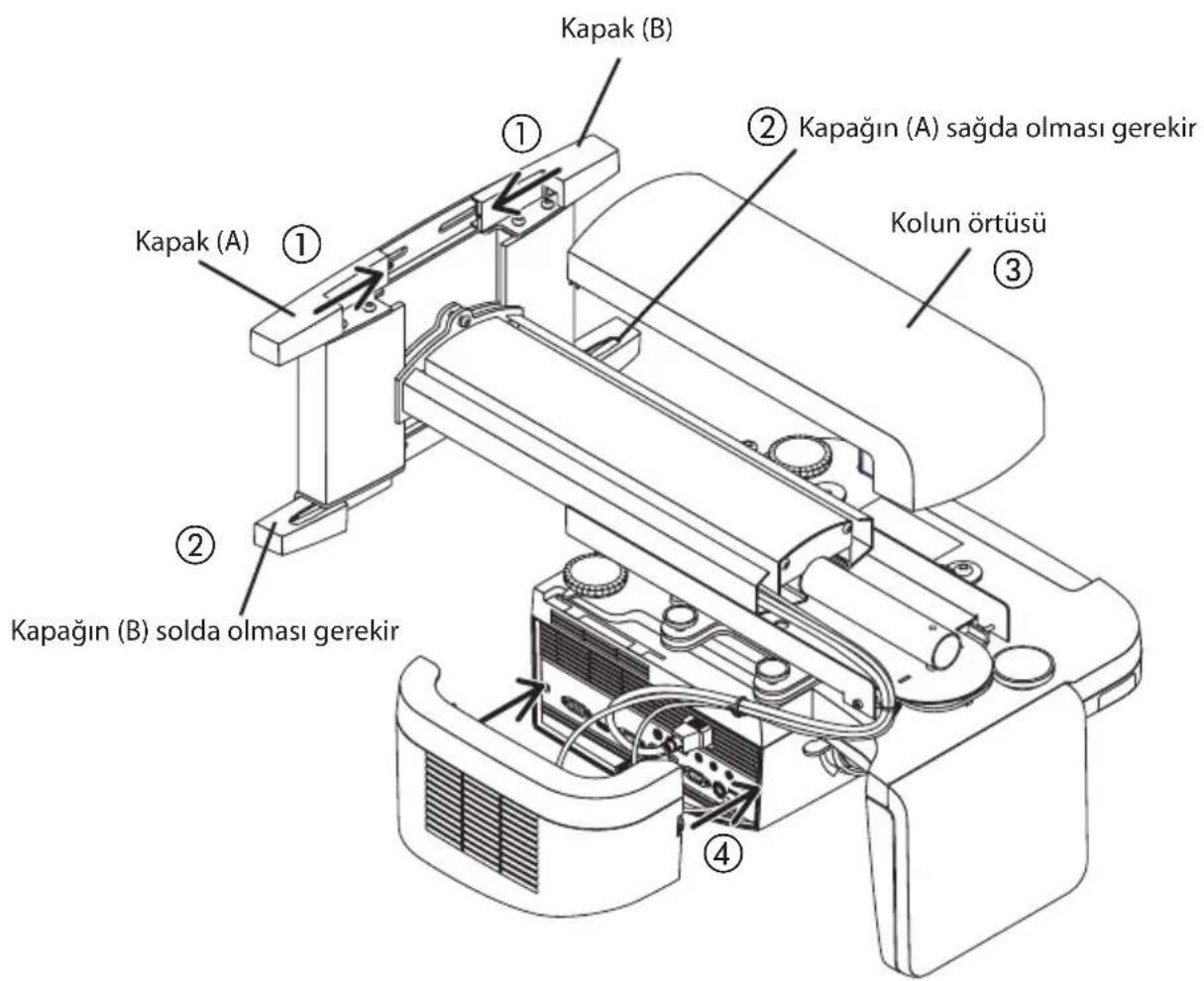

5. Projeksiyon cihazı adaptörünün ve duvar adaptörünün

Duvar adaptörünün üst tarafına (kancayla) (A) kapağını ve (çentikle) (B) kapağını takın. İki kapağı resimde gösterildiği gibi aşağı doğru bastırırken, merkeze doğru kaydırırken. Her kapağın altı bunun ardından duvar adaptörünün vida başlıklarına geçecektir. Aynı zamanda (A) kapağının kancası, (B) kapağının çentiğinden geçerek, kapakları kilitler.

Duvar adaptörünün alt tarafında (A) ile (B) kapaklarının konumlarını değiştirin ve bunları aynı

altında tarif edildiği şekilde takın.

Kolun örtüsünü takın. Kapak, sağ ve sol sekmeler, projeksiyon cihazı adaptöründeki çentiklere geçtiğinde sabitlenmiş olur.

Projeksiyon cihazının kablo kılıfını takın. Kapağı takmak için her iki taraftaki düğmeleri de çevirin.

Kapak (A) Kapak (B) Kapağın (A) sağda olması gerekir Kapağın (B) solda olması gerekir Kolun örtüsüTUR-16 Teknik Özellikler Ürün adı: Duvara montaj ünitesi Model: NP01WK Ayarlama açısı: Yukarı-aşağı açısı ±3°, sağ-sol açısı ±3°, eğim açısı ±10° Ayarlama genişliği: Ön-arka ±100 mm, sağ-sol ±50 mm, yukarı-aşağı ±50 mm Dış boyutlar: 280 (G) x 541 (D) x 219 (Y) mm Ağırlık: Yaklaşık 6,2kg
