KULLANIM KILAVUZU NP01TM NEC

Kullanılmış ürünlerinizin atılması 2

Başlamadan Önce Bunu Okuyun ....3

Dokunmatik Modülün Montaj Yeri ve Montaj Prosedürü....5

1. Ambalajlı Öğeler....6

2. Parça Adları ....6

Ön yüz......6

İç Kapak....7

Arka Yüz....7

1. Kurulum Prosedürü....8

2. Yazılım Programını İndirin....8

3. Dokunmatik Modülü Ekranın Üst Kısımına Monte Edin. 9

4. USB Kablosunu Bağlama....11

5. Yansımaya Karşı Tabaka Nasıl Kullanılır.... 12

6. Teknik Özellikler 13

Bu kılavuzda bundan sonra dokunmatik modül veya bu ürün olarak adlandırılacak NEC Dokunmatik Modül NP01TM'yi satın aldığınız için teşekkür ederiz.

Bu ürünü bir interaktif beyaz tahta kiti ile birlikte kullanılan bir NEC projektörüne bağlayarak, bir ekran üzerine bir elektronik kalem kullanmak yerine parmaklarınızla çizim yapmanıza olanak sağlar.

Parmakla dokunmatik kullanım yalnızca bu ürünün bağımsız kullanılması ile gerçekleştirilemez.

Bu ürünü interaktif beyaz tahta kiti (kamera ünitesi) ile birlikte kullandığınızdan emin olun.

Desteklenen interaktif beyaz tahta kiti (Şub. 2015 itibariyle)

NP03Wi

Desteklenen projektörler (Şub. 2015 itibariyle)

Kullanılmış ürünlerinizin atılması

AB genelindeki yasalar her Üye Devlet'te uygulandığı gibi, kullanılmış elektrik ve elektronik ürünlerden (soldaki) işareti taşıyanların normal evsel atıklardan ayrı olarak atılmasını gerektirir. Bu gibi ürünlerin atılması sırasında, lütfen yerel idarenin talimatlarına uyun ve/veya ürünü satın aldığınız mağazadan bilgi isteyin.

Kullanılmış ürünler toplandıktan sonra tekrar kullanılır ve uygun şekilde geri dönüşümleri sağlanır. Bu çaba atıkları azaltmanın yanında parçalarda bulunan civa gibi insan sağlığı ve çevreye olan negatif etkiyi de en az düzeye indirmekte bize yardımcı olacaktır.

Elektrikli ve elektronik ürünler üzerindeki işaret yalnızca şu andaki Avrupa Birliği Üyesi Ülkelerde geçerlidir.

Bu kurulum kılavuzunda bahsedilen ürün ve şirket isimleri ilgili hak sahiplerinin ticari markaları veya tescilli ticari markaları olabilirler.

Not:

(1) Bu kılavuzun içeriklerinin izinsiz çoğaltılması yasaktır.
(2) Bu kılavuzun içeriği önceden haber verilmeksizin ileriki zamanlarda değiştirilebilir.
(3) Bu kılavuzun içeriği büyük bir özenle hazırlanmıştır, ancak herhangi bir şüpheniz varsa veya herhangi bir hata ya da eksiklik fark ederseniz lütfen NEC'e bildirin.
(4) Lütfen NEC'in yukarıdaki madde (3)'e bakılmaksızın bu ürünün kullanımından doğan hasarlar, kazanç kayıpları, vb. iddialar için herhangi bir sorumluluk kabul etmeyeceğini unutmayın.
(5) NEC yanlış tanımlama veya eksik sayfalar içeren tüm kılavuzları değiştirecektir.

Resimli diyagramlar hakkında

Ürünün güvenli ve doğru kullanımını sağlamak için, bu kurulum kılavuzu, malın zarar görmesinin yanı sıra sizin ve başkalarının yaralanmasını önlemek üzere bir dizi resimli diyagram kullanmaktadır.

Resimli diyagramlar ve anlamları aşağıda açıklanmıştır. Bu kılavuzu okumadan önce bunları tamamen anladığınızdan emin olun.

UYARI	Bu resimli diyagrama uyulmaması ve ürünün hatalı bir şekilde kullanıl-ması, ölüme veya ciddi yaralanmalara yol açan kazalara neden olabilir.
DİKKAT	Bu resimli diyagrama uyulmaması ve ürünün hatalı bir şekilde kullanıl-ması, kişisel yaralanmalara veya çevredeki malların hasar görmesine neden olabilir.

Resimli diyagram örnekleri

	△ sembolü dikkat gerektiren talimatları gösterir (uyarılar dahil). Uyarının somut bir gösterimi sembol içinde verilir.
	⊗ sembolü yasak eylemleri gösterir. Yasaklanan eylemin somut bir gösterimi sembol içinde verilir.
	● sembolü gerekli eylemleri gösterir. Gerekli eylemin somut bir gösterimi sembol içinde verilir.

⚠️ UYARI

Lazer Güvenlik UyarısıLazer diyot bu ürün içinde yalımlı bir şekilde bulunur. Burada belirtilenlerin dışındaki kontrollerin kullanımı veya işlemlerin ayarlanması, tehlikeli radyasyona maruz kalınması na sebep olabilir.Bu ürün, IEC60825-1:2007 standardına göre Sınıf 1 olarak sınıflandırılmaktadır.SINIF 1 LAZER ÜRÜNLERİ uyarı ve açıklayıcı etiketleri, bu ürün gövdesinin yan tarafındanır.

⚠️ UYARI

	Dokunmatik modül açıkken lazer difüzyon parçasının içine bakmayın. Gözleriniz ciddi şekilde zarar görebilir.Aşağıdaki uyarı resimli diyagramı, lazer difüzyon parçasının yakınında gösterilir.Tüm optik öğeleri (bir büyüteç, yansıtıcı bir ayna, vb.) yansıtma ekranı alanından uzak tutun. Görme bozukluğuna sebep olabilir.
	Bu ürünün montajı/sökülmesi için bu kurulum kılavuzunda belirtilen vidalar dışında hiçbir vidayı sökmeyin.Parçalarına ayırmayın ve yeniden modellemeyin. Bu ürünü darbelere veya aşırı kuvvetlere maruz bırakmayın. Yangına, elektrik çarpmasına ve lazer ışık sızıntısına neden olabilir.Muayene, ayarlama ve onarım için satıcınızla iletişim kurun.
	Bu ürünü nemli bir yere yerleştirmeyin. Bu ürünün yakınına su damlatmaktan veya sıçratmaktan kaçının. Eğer bu ürünün içine su dökülmüşse, satıcınızla iletişime geçin.
	Herhangi metal veya yanıcı nesneler sokmayın. Yangına veya elektrik çarpmasına neden olabilir. Çocuklara yeterince dikkat edin. Eğer bu ürünün içine bir şey düşerse, projektör ile bağlanan USB kablosunun bağlantısını kesin ve satıcınızla iletişime geçin.
	Bu ürün için gereken güç, bu ürün ile birlikte verilen USB kablosu aracılığıyla desteklenen projektör üzerindeki USB bağlantı noktasından sağlanır.Yanlış bağlantı yangına ve elektrik çarpmasına neden olabilir.

⚠️ DİKKAT

- Eğer dokunmatik modül dahili mıknatıslar ile monte edilirse, düşmeye karşı uygun önlemleri alın. Aksi takdirde, dokunmatik modül düşebilir ve yaralanmaya neden olabilir. MicroSaver® güvenlik sistemini destekleyen bir öğe ile güvenlik önlemi alın.

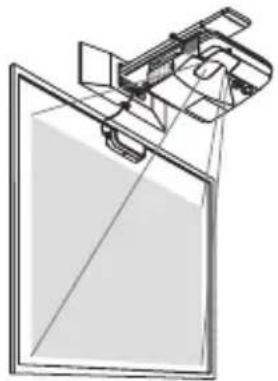

Dokunmatik Modülün Montaj Yeri ve Montaj Prosedürü

• Dokunmatik modül açık alanlarda ve doğrudan güneş ışığı alan veya ekran yüzeyine güçlü ışık gelen alanlarda kullanılmaz. Bir pencere yanı, bir ampullü lamba veya fazla kızılötesi ışık veren bir halojen lamba yakını gibi parlak ortam şartlarında kullanılması arızaya neden olabilir.
• Dokunmatik modülü yüzey sapması 8 mm içinde olan bir ekran üzerine monte edin. Düzgün çalışma için, yüzey sapması 3 mm içinde olan bir ekran kullanılması tavsiye edilir.
• Dokunmatik modülün kullanılabilir ekran boyutu 60" ila 100" arasındadır.
• Dokunmatik modülü kullanmak için, projektörün kurulumunu bir duvar montaj ünitesi, bir tavan montaj ünitesi veya bir masa montaj ünitesi ile yapın. Projektörün kurulumu bir masaüstüne yapılmışsa, dokunmatik modül kullanılamaz.

- Dokunmatik modülü görüntü yansıtma alanını göz önünde bulundurarak aşağıdaki çizimdeki konu-ma monte edin.

* Projeksiyon lambasını engellemeyecek şekilde monte etmeye özen gösterin.

• Dokunmatik modülü sabitlemek için, dahili mıknatısı veya piyasada bulunan vidalar kullanın.
• Piyasada bulunan vidaları kullanmak için, nominal çapı 3 mm olan iki (2) civata hazırlayın. Kendi durumunuza uygun cıvatayı seçin.

1. Ambalajlı Öğeler

Kutunuzun listelenen her şeyi içerldiğinden emin olun. Eksik bir parça varsa, saticınızla iletişim kurun.

	Dokunmatik ModülBir projektör ile görüntü yansıtılan bir ekranın veya bir beyaz tahtanın üst kısmına monte edin.
	USB kablosu (3,0 m / 118 inç) x 1 (*Güç kaynağı için) 7N520086Dokunmatik modül üzerindeki USB bağlantı noktasını (B tipi) ve bir projek-tör üzerindeki USB bağlantı noktasını (A tipi) bağlamak için
	Yansıtmaz tabaka (Uzunluk 175 mm / 7 inç, 12 parça)Dokunmatik modülü kullanarak çizim yapmayı devre dışı bırakan ekran etrafındaki tümsek ve engelleri gizlemek için.
	Kurulum kılavuzu (bu belge)

2. Parça Adları

Ön yüz

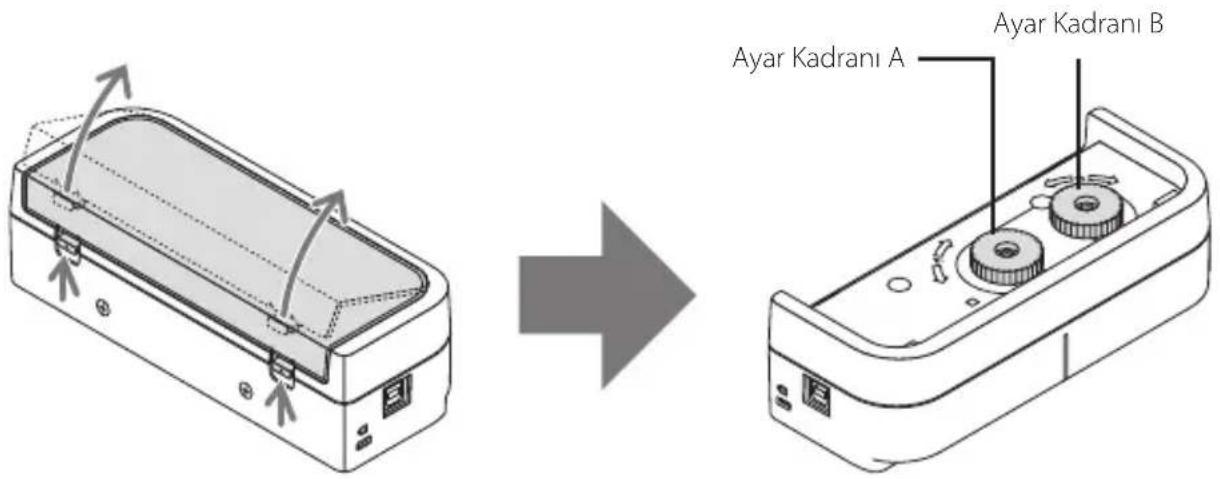

İç Kapak

DİKKAT

- Dokunmatik modül bir ekran veya bir beyaz tahta üzerine mıknatislarla monte edildiğinde, dokunmatik modülü tutun ve daha sonra kapağı çıkarın. Aksi takdirde, dokunmatik modül düşebilir ve yaralanmaya neden olabilir.

Arka Yüz

Dikkat:

- Lazer difüzyon portlarına dokunmayın. Arızaya neden olabilir.

Not:

Güvenlik yuvası MicroSaver® Güvenlik sistemini destekler.

3. Kurulum Prosedürü

ADIM 1 Yazılım programını bilgisayara indirin ve yükleyin.

ADIM 2 Elektronik kalemin kullanılmasını etkinleştirmek için interaktif beyaz tahta kitini projektöre bağlayın.

ADIM 3 Kameranın kalibrasyonunu yapın.

ADIM 4 Dokunmatik modülü ekranın üst kısmına monte edin.

ADIM 5 USB kablosunu bağlayın.

ADIM 6 Dokunmatik modül ayarını yapın.

Not:

- ADIM1 (Yazılım programı nasıl yüklenir), ADIM3 (Kamera nasıl kalibre edilir) ve ADIM6 (Dokunmatik modül nasıl ayarlanır) adımlarının ayrıntıları ile ilgili olarak, şirket İnternet sitemizde mevcut yazılım kılavuzuna başvurun.

4. Yazılım Programını İndirin

İnteraktif beyaz tahta kiti için kamera ünitesinin kalibrasyonunu ve dokunmatik modülü kullanmak için dokunmatik modülün ayarını yapın.

Özel yazılım programı şirket İnternet sitemizde mevcuttur. Lütfen operasyonel koşullar ve desteklenen İşletim Sistemleri ile ilgili olarak da destek sitemizi ziyaret edin:

URL: http://www.nec-display.com/dl/en/index.html

PDF (Portable Document Format (Taşınabilir Belge Biçimi)) yazılım programı ile kamera kalibrasyonu işlemlerini açıklar ve dokunmatik modül ayarı da mevcuttur. PDF dosyalarını görüntülemek veya yazdırmak için Adobe Reader™ gerekir.

5. Dokunmatik Modülü Ekranın Üst Kısımına Monte Edin.

• Dahili miknatıslar fabrika varsayılan ayarı olarak dokunmatik modülün arka yüzüne yüklenmiştir. Dokunmatik modülü miknatısları çeken bir ekran veya bir beyaz tahta üzerine vidalarla sabitlemeye gerek yoktur.
• Dokunmatik modülü mıknatısları çekmeyen bir ekran veya bir beyaz tahta üzerinde kullanmak için, dahili mıknatısları dokunmatik modülün arka yüzünden çıkarın ve dokunmatik modülü piyasada satılan vidalar ile sabitleyin.
• Nominal çapı 3 mm olan (2 adet) piyasada satılan vidalar kullanın. İçinde bulunduğunuz koşullara uygun civatalar hazırlayın.
• Yazılım programındaki ayarlama ekranını yansıtın. Merkez konum ayarlama çizgisi görüntülenecektir, bunu dokunmatik modüldeki ortalama çizgisi ile hizalayın.
• Dokunmatik modülü masa projeksiyon montaj ünitesi ile monte etme prosedürleri ile ilgili 5. sayfaya başvurun.

Not:

- Dokunmatik modülü ekran üzerine monte etmeden önce USB kablosunu bağlamayın.

[1] Aşağıdaki resme başvurarak dokunmatik modülün monte edileceği konuma karar verin.

* Projeksiyon lambasını engellemeyecek şekilde monte etmeye özen gösterin.

[2] Dokunmatik modülü ekran üzerine monte edin.

Dahili mıknatıslar ile monte etme

• Dokunmatik modül varsayılan fabrika ayarı olarak arka yüzünde dahili mıknatıslara sahip olduğu için dokunmatik modülün arka yüzünü bir ekran veya bir beyaz tahtaya yerleştirin.
• Dokunmatik modülü dahili mıknatıslar ile monte etme durumunda, düşmeye karşı uygun önlemler alın. Piyasada satılan Kensington güvenlik kablosunu hazırlayın ve onu dokunmatik modül üzerindeki güvenlik yuvasına bağlayın.

Piyasada satılan vidalar ile monte etme

ÖNEMLİ

- Dokunmatik modülü piyasada satılan vidalar ile monte etmeden önce, dokunmatik modülün ayarının (buradan sonra tarif edilir) doğru şekilde yapıldığından emin olun. Lütfen uygun ayar performansı kontrol edilebilene kadar geçici olarak monte etmeyi düşünün. Geçici montaj için de düşmeye karşı önleyici önlemler alın.

- Miknatis ayar deliklerini dokunmatik modülü vidalar ile monte etmek için kullanın.

Miknatisları dokunmatik modülden bir artı uçlu Phillips tornavida ile sökün. Söktüğünüz miknatısları ve vidaları saklayın.

• Dokunmatik modülü bir ekran veya bir beyaz tahta üzerine piyasada satılan vidalar ile monte edin.

- Masa projeksiyon montaj ünitesini kullanmak için, dokunmatik modülü, dokunmatik modülün arka yüzüne yapıştırılan piyasa-da satılan çift taraflı yapışkan bant ile sabitleyin.

Kalınlığı 1,2 mm ila 1,5 mm aralığında olan çift taraflı yapışkan bantı hazırlayın.

- Dokunmatik modülü bir masa üzerine monte etmek dışında çift taraflı yapışkan bant kullanmayın. Dokunmatik modülün düşmesi ile yaralanmaya neden olabilir.

6. USB Kablosunu Bağlama

Dokunmatik modül üzerindeki USB bağlantı noktasını (B tipi) ve projektör üzerindeki USB bağlantı noktasını (A tipi), dokunmatik modül ile birlikte verilen USB kablosu ile bağlayın.

• Projektör ve bilgisayarın, bilgisayar kablosu ile bağlı olduğundan emin olun.
• Kamera ünitesi ve bilgisayarın, USB kablosu ile bağlı olduğundan emin olun. (opsiyonel interaktif beyaz tahta kiti)

Not:

- Projektör üzerindeki USB bağlantı noktasına bir kablosuz LAN ünitesi için bağlantı yapmayın.

7. Yansımaya Karşı Tabaka Nasıl Kullanılır

Dokunmatik modül ile birlikte verilen yansımaya karşı tabakayı bir ekranın altında yatan kalem tepsisi, bir beyaz tahta veya ekran çerçevesi, vb gibi bir nesnenin yansıması nedeniyle parmakla çizim devre dışı bırakıldığında kullanın. Yansımaya karşı tabakayı dokunmatik modül tarafından yayılan lazer ışını yansımaya neden olan nesneye vurmayacak şekilde yapıştırın.

Not:

- Yansıma tabakasını bir kez yapıştırdıktan sonra sökmeyin. Arka arkaya yapıştırıp sökmek tabaka üzerindeki yapışkan gücünü zayıflataçaktır.

Model adı NP01TM
Lazer sınıfı	Sınıf 1 (IEC60825-1:2007)
Dahili lazer diyotu	Toplam lazer gücü: 200 mW ( × 2 adet)Dalga boyu: 830 nm
Giriş terminali USB B Tipi x 1
Güç gereksinimi / Nominal elektrik akımı	DC 5 V / 400 mA
Güç tüketimi 2 W
Ağırlık 290 g / 0,64 lbs
Dış Boyutlar	190(G) × 74,5(D) × 56,8 (Y) (birim mm) / 7,48(G) × 2,93(D) × 2,24(Y) (birim inç) (çıkıntılar hariç)
Etkin mesafe 60 ila 100 inç
Çalışma sıcaklığı ve nem oranı 5	°C ila 40 °C (41 °F ila 104 °F) %20 ila %80 (yoğuşmasız)
Depolama sıcaklığı ve nem -10	°C ila 50 °C (14 °F ila 122 °F) %20 ila %80 (yoğuşmasız)
