NP01TM - Accessoire de projecteur NEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire de projecteur (support/filtre/adaptateur)
Compatibilité	Projecteurs NEC série NP, modèle spécifique NP01TM
Dimensions (L x l x H)	150 x 80 x 30 mm
Poids	0,25 kg
Matériau principal	Plastique ABS et métal
Couleur	Noir
Température de fonctionnement	0 °C à 40 °C
Humidité relative	20 % à 80 % (sans condensation)
Alimentation	Aucune (passif)
Garantie	2 ans (pièces et main-d'œuvre)
Installation	Fixation murale ou sur pied (selon kit fourni)
Fonctions principales	Support de projecteur, ajustement de l'angle, gestion des câbles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas dépasser la charge maximale de 5 kg. Vérifier la fixation régulièrement.
Pièces détachées et réparabilité	Pièces de rechange disponibles chez NEC. Réparation par centre agréé.
Contenu de l'emballage	Accessoire NP01TM, kit de montage, notice d'utilisation
Certifications	CE, RoHS
Pays d'origine	Japon
Référence fabricant	NP01TM

FOIRE AUX QUESTIONS - NP01TM NEC

Comment installer le NP01TM sur mon projecteur NEC ?

Fixez le support NP01TM sur le projecteur à l'aide des vis fournies. Assurez-vous que le projecteur est éteint et débranché. Suivez les schémas de la notice pour un alignement correct.

Quels projecteurs sont compatibles avec cet accessoire ?

Le NP01TM est conçu pour les projecteurs NEC série NP, notamment les modèles NP-M260X, NP-M300W, etc. Vérifiez la compatibilité dans la notice.

Puis-je utiliser cet accessoire pour un montage au plafond ?

Oui, le NP01TM permet un montage au plafond. Utilisez le kit de fixation fourni et respectez les consignes de charge maximale (5 kg).

Comment nettoyer le NP01TM ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques qui pourraient endommager la surface.

Quelle est la charge maximale supportée ?

La charge maximale est de 5 kg. Ne dépassez pas cette limite pour éviter tout risque de chute.

Le NP01TM est-il livré avec des vis de fixation ?

Oui, l'emballage contient un kit de montage complet avec vis et chevilles adaptées.

Comment ajuster l'inclinaison du projecteur avec cet accessoire ?

Le NP01TM dispose d'une molette de réglage qui permet d'ajuster l'angle vertical de ±15 degrés.

Y a-t-il une garantie sur le NP01TM ?

Oui, NEC offre une garantie de 2 ans pièces et main-d'œuvre. Conservez la facture pour toute réclamation.

Puis-je commander des pièces de rechange ?

Oui, les pièces détachées (vis, supports) sont disponibles auprès du service après-vente NEC ou sur leur site.

Que faire si l'accessoire ne s'adapte pas à mon projecteur ?

Vérifiez la compatibilité via le numéro de série du projecteur. Contactez le support NEC si nécessaire.

MODE D'EMPLOI NP01TM NEC

Manuel d'installation

TABLE DES MATIÈRES

Introduction 2

Mise au rebut de votre produit usagé.... 2

À lire avant de commencer .... 3

Emplacement pour monter le module tactile et la procédure de montage .... 5

1. Pièces emballées .... 6

2. Noms des pièces .... 6

Face avant 6

Couvercle intérieur....7

Face arrière 7

1. Procédure de configuration 8

2. Téléchargez le logiciel 8

3. Montez le module tactile en haut de l'écran 9

4. Connexion du câble USB 11

5. Comment utilisez la feuille anti-réflexion 12

6. Caractéristiques .... 13

Nous vous remercions d'avoir acheté le module tactile NEC, NP01TM, ci-après appelé le module tactile ou ce produit dans ce manuel.

En connectant ce produit à un projecteur NEC dans l'utilisation conjointe avec un kit de tableau blanc interactif, il permet d'écrire sur un écran avec les doigts au lieu d'utiliser un stylet.

Le toucher tactile avec les doigts ne peut être réalisé uniquement avec ce produit lors d'une utilisation indépendante.

Assurez-vous d'utiliser ce produit en utilisation conjointe avec le kit de tableau blanc interactif (caméra).

Kit de tableau blanc interactif pris en charge (à compter de Fév. 2015)

NP03Wi

Projecteurs compatibles (à compter de Fév. 2015)

Mise au rebut de votre produit usagé

La législation européenne, appliquée dans tous les États membres, exige que les produits électriques et électroniques utilisés portant la marque (à gauche) doivent être mis au rebut séparément des autres ordures ménagères. Lorsque vous mettez au rebut ces produits, veuillez suivre les recommandations des autorités locales et/ou demandez conseil au magasin qui vous a vendu le produit.

Une fois ces produits mis au rebut, ils sont réutilisés et recyclés de manière appropriée. Cet effort nous aidera à réduire au niveau minimum les déchets et leurs conséquences négatives, comme par exemple celles causées par le mercure contenu dans certaines pièces sur la santé humaine et l'environnement.

La marque figurant sur les produits électriques et électroniques ne s'applique qu'aux états membres actuels de l'Union Européenne.

DOC Avis de conformation (pour le Canada uniquement)

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Les noms de produits et d'entreprises mentionnés dans ce manuel d'installation peuvent être des marques déposées ou des marques commerciales de leurs propriétaires respectifs.

Remarque :

(1) Toute reproduction non autorisée du contenu de ce manuel est interdite.
(2) Le contenu de ce mode d'emploi pourra être soumis à des modifications sans préavis dans le futur.
(3) Le contenu de ce manuel a été préparé avec le plus grand soin, mais veuillez informer NEC si vous avez des doutes ou si vous remarquez toute erreur ou omission.
(4) Veuillez noter que NEC ne saurait être tenu pour responsable de toute réclamation concernant des dommages, pertes de profits, etc. causés par l'utilisation de ce produit sans prendre en compte l'article (3) ci-dessus.
(5) NEC va remplacer tous manuels présentant un classement incorrect ou des pages manquantes.

À propos des pictogrammes

Pour assurer la sécurité et afin d'utiliser le produit correctement, ce manuel d'installation utilise un certain nombre de pictogrammes pour éviter de vous blesser ainsi que d'autres personnes et des dégâts matériels.

Les pictogrammes et leur signification sont décrits ci-dessous. Assurez-vous de bien les avoir compris avant de poursuivre la lecture de ce manuel.

ATTENTION	Ne pas respecter ce pictogramme et manipuler le produit par erreur peut provoquer un accident risquant de provoquer la mort ou de graves blessures.
MISE EN GARDE	Ne pas respecter ce pictogramme et manipuler le produit de manière erronée peut entraîner des blessures ou des dommages aux biens environnants.

Exemples de pictogrammes

	Le symbole △ indique qu'il est nécessaire de prendre des précautions (y compris des avertissements). Une indication précise de la mise en garde est donnée dans le symbole.
	Le symbole ⚫ indique des actions interdites. Une indication précise de l'action interdite est donnée dans le symbole.
	Le symbole ● indique les actions requises. Une indication précise de l'action requise est donnée dans le symbole.

ATTENTION

Précautions de sécurité relatives au laserUne diode laser est scellée dans ce produit. L’utilisation de commandes ou de réglages de procédures autres que ce qui est décrit ici pourrait provoquer une ex-position dangereuse à des radiations.Ce produit est classé produit de classe 1 de la norme IEC60825-1:2007.Les étiquettes explicatives et de mise en garde des PRODUITS LASER DE CLAS-SE 1 se trouve du côté latéral du boîtier de ce produit.

ATTENTION

	Ne regardez pas dans la partie de projection laser lorsque le module tactile est en marche. Cela pourrait provoquer de graves dommages oculaires.Le pictogramme de mise en garde suivant est indiqué près de la partie de projection laser.Gardez tous les éléments optiques (une loupe, un miroir réfléchissant, etc.) en dehors de la zone de projection de l'écran. Cela pourrait affecter la vision.
	Ne retirez pas de vis en plus de celles spécifiées dans ce manuel d'installation pour le montage/démontage de ce produit.Ne démontez pas et ne modifiez pas. Ne soumettez pas ce produit à des chocs ou des forces excessives. Cela risque de provoquer un incendie, un choc électrique et une fuite de lumière laser.Contactez votre revendeur pour l'inspection, le réglage ou la réparation.
	Veuillez ne pas placer ce produit dans un endroit humide. Évitez de faire tomber des gouttes d'eau ou d'éclabousser ce produit. Si de l'eau s'est infiltrée à l'intérieur de ce produit, contactez votre revendeur.
	N'insérez pas d'objets métallique ou inflammables. Cela risque de causer un incendie et un choc électrique. Faites suffisamment attention aux enfants. Si quelque chose venait à tomber dans ce produit, débranchez le câble USB connecté au projecteur et contactez votre revendeur.
	L'alimentation pour ce produit est alimenté depuis le port USB sur le projecteur pris en charge via le câble USB fourni avec ce produit.Une mauvaise connexion risque de causer un incendie et un choc électrique.

MISE EN GARDE

- Si le module tactile est monté avec les aimants intégrés, prenez les contre-me-sures appropriées contre la chute. Sinon, le module tactile risque de tomber et de provoquer des blessures.

Prenez les mesures de sécurité avec un élément qui prend en charge le système de sécurité MicroSaver®.

Emplacement pour monter le module tactile et la procédure de montage

• Le module tactile n'est pas utilisé à l'extérieur et dans la zone de lumière direct du soleil ou une lumière forte frappe la surface de l'écran. Fonctionnement en situation comme à côté d'une fenêtre, à proximité d'une lampe à incandescence, ou d'un éclairage halogène émettant beaucoup de lumière infrarouge risque de causer un dysfonctionnement.
• Montez le module tactile sur l'écran dont la surface de déflection soit dans les 8 mm. Pour des opérations facilitées, nous recommandons l'utilisation d'un écran dont la surface de déflection est dans un rayon de 3 mm.
• La taille de l'écran utilisable du module tactile est de 60" à 100".
• Pour l'utilisation avec le module tactile, installez le projecteur sur un support mural, un support de plafond ou un support de table. Si le projecteur est installé sur un bureau, le module tactile ne peut pas être utilisé.

- Montez le module tactile sur la position comme l'illustration ci-dessous en prenant en compte la zone de projection de l'image.

* Faites attention à monter sans couper la lumière de projection.

• Pour fixer le module tactile, utilisez l'aimant intégré ou les vis disponibles dans le commerce.
- Pour l'utilisation de vis disponibles dans le commerce, préparez deux (2) boulons dont le diamètre nominal est de 3 mm. Choisissez un boulon approprié à vos circonstances.

1. Pièces emballées

Assurez-vous que la boîte contient tous les éléments de la liste. S'il manque des pièces, contactez votre revendeur.

	Module tactileMontez en haut d'un écran ou d'un tableau blanc projetant une image d'un projecteur.
	Câble USB (3,0 m / 118 pouces) x 1 (*Pour l'alimentation)7N520086Pour connecter le port USB situé sur le module tactile (type B) et le port USB sur un projecteur (type A)
	Feuille anti-réflexion (longueur 175 mm / 7 pouces, 12 pcs)Pour cacher les bosses et obstacles autour de l'écran qui désactivent la fonction de dessin utilisant le module tactile.
	Manuel d'installation (ce document)

2. Noms des pièces

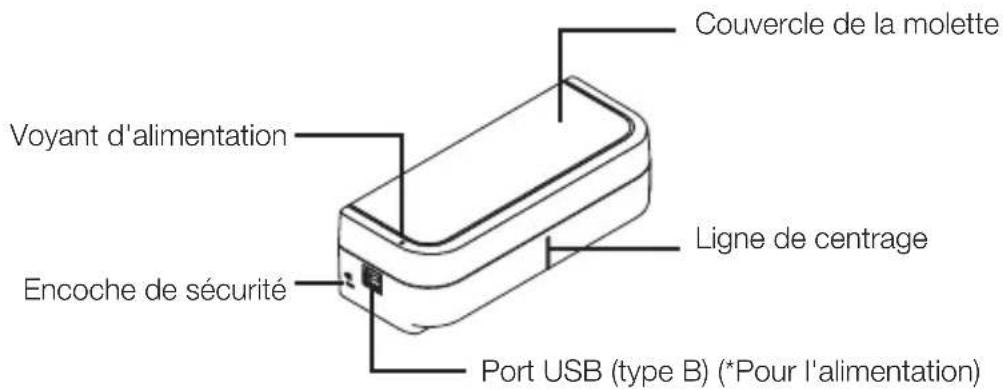

Face avant

Couvercle intérieur

MISE EN GARDE

- Lorsque le module tactile est monté sur un écran ou un tableau blanc à l'aide d'aimants, maintenez le module tactile puis retirez le couvercle. Autrement, le module tactile risque de tomber et de provoquer des blessures.

Face arrière

Mise en garde :

- Ne touchez pas les ports d'émission de laser. Cela risque de causer un dysfonctionnement.

Remarque :

Cette encoche de sécurité est compatible avec le système de sécurité MicroSaver ®.

3. Procédure de configuration

ÉTAPE 1 Téléchargez et installez le logiciel sur l'ordinateur.

ÉTAPE 2 Connectez le kit du tableau blanc interactif sur le projecteur pour activer l'utilisation du stylet.

ÉTAPE 3 Effectuer l'étalonnage de la caméra.

ÉTAPE 4 Montez le module tactile en haut de l'écran.

ÉTAPE 5 Connectez le câble USB.

ÉTAPE 6 Effectuez le réglage du module tactile.

Remarque :

- Concernant les détails de l'ÉTAPE 1 (comment installer le logiciel), l'ÉTAPE 3 (comment éta-lonner la caméra), et l'ÉTAPE 6 (comment régler le module tactile), reportez-vous au mode d'emploi du logiciel qui est disponible dans le site internet de notre société.

4. Téléchargez le logiciel

Effectuez l'étalonnage de la caméra pour le kit du tableau blanc interactif et le réglage du module tactile pour l'utilisation du module tactile.

Le logiciel exclusif est disponible dans le site internet de notre société. Veuillez vous rendre sur notre site de support également pour des conditions de fonctionnement comme le système d'exploitation pris en charge :

URL : http://www.nec-display.com/dl/en/index.html

PDF (Format de document portable) explique les fonctionnements de l'étalonnage de la caméra par le logiciel et le réglage du module tactile est disponible. Pour visualiser ou imprimer les fichiers PDF, Adobe Reader ^™ est nécessaire.

5. Montez le module tactile en haut de l'écran

• Les aimants intégrés sont chargés dans la face arrière du module tactile dans les paramètres par défaut. Pas besoin de fixer le module tactile à l'aide de vis sur un écran ou un tableau blanc qui attire les aimants.
• Pour l'utilisation du module tactile sur un écran ou un tableau blanc qui n'attire pas les aimants, retirez l'aimant intégré de la face arrière du module tactile et fixez le module tactile avec des vis disponible dans le commerce.
• Utilisez des vis disponibles dans le commerce (2 pcs) avec un diamètre nominal de 3 mm. Préparez des boulons qui sont adaptés à vos circonstances.
• Projetez l'écran de réglage dans le logiciel. La ligne de réglage de la position centrale s'affichera, alignez ceci avec la ligne de centrage sur le module tactile.
• Reportez-vous à la page 5 à propos des procédures de montage du module tactile sur le support de la table.

Remarque :

- Ne connectez pas le câble USB avant le montage du module tactile sur l'écran.

[1] Choisissez la position pour le montage du module tactile en vous reportant à l'image ci-dessous.

* Faites attention à monter sans couper la lumière de projection.

[2] Montez le module tactile sur l'écran.

Montage par les aimants intégrés

• Placez la face arrière du module tactile sur un écran ou un tableau blanc puisque le module tactile possède des aimants intégrés sur sa face arrière en tant que paramètre par défaut.
• Si le module tactile est monté avec les aimants intégrés, prenez les contre-mesures appropriées contre la chute. Préparez le fil de sécurité Kensington disponible dans le commerce et connectez-le à l'encoche de sécurité sur le module tactile.

Montage par des vis disponibles dans le commerce

IMPORTANT

- Avant le montage du module tactile par des vis disponibles dans le commerce, assurez-vous que le réglage du module tactile (décrit ci-après) peut être effectué correctement. Veuillez prendre en compte un montage temporaire jusqu'à ce qu'une performance de réglage puisse être vérifiée. Prenez des mesures préventives contre la chute du montage temporaire également.

• Utilisez les orifices définis d'aimant pour le montage du module tactile par vis.

Retirez les aimants du module tactile à l'aide d'un tournevis cruciforme. Gardez les aimants et vis retirés.

- Montez le module tactile sur un écran ou un tableau blanc avec des vis disponible dans le commerce.

- Pour utiliser le support de montage de table, fixez le module tactile à l'aide d'un ruban adhésif à double face scellé disponible dans le commerce sur la face arrière du module tactile.

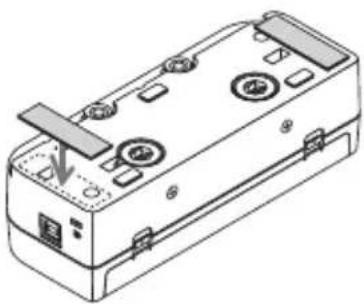

Préparez le ruban adhésif à double face dont l'épaisseur est dans la plage de 1,2 mm à 1,5 mm.

- N'utilisez pas un ruban adhésif à double face à part pour monter le module tactile sur une table. Cela risque de causer des blessures par la chute du module tactile.

6. Connexion du câble USB

Connectez le port USB (type B) sur le module tactile et le port USB (type A) sur le projecteur à l'aide du câble USB fourni avec le module tactile.

• Assurez-vous que le projecteur et l'ordinateur sont connectés par le câble de l'ordinateur.
- Assurez-vous que la caméra et l'ordinateur sont connectés par le câble USB. (pour le kit de tableau blanc interactif optionnel)

Remarque :

- Ne connectez pas au port USB sur le projecteur pour une unité de réseau local sans fil.

7. Comment utilisez la feuille anti-réflexion

Utiliser la feuille anti-réflexion fournie avec le module tactile lorsque le dessin avec les doigts est désactivé provoqué par une réflexion causée par un objet en bas de l'écran comme un stylo, un tableau blanc ou un cadre de l'écran, etc. Apposez la feuille anti-réflexion pour couper le faisceau laser diffusé par le module tactile pour ne pas heurter l'objet causant la réflexion.

Remarque :

- Ne détachez pas le feuille de réflexion une fois qu'elle est collée. Coller et décoller de manière répétée détériore la force adhésive de la feuille.

Nom du modèle NP01TM
Classe du laser Classe 1 (IEC)	60825-1:2007)
Diode laser interne	Puissance totale du laser : 200 mW ( × 2 pcs)Longueur d'onde : 830 nm
Borne d'entrée USB Type B x 1
Alimentation requise / Courant électrique nominal	DC5V / 400 mA
Consommation électrique 2 W
Poids 290 g / 0,64 lbs
Dimensions externes 190(W)	× 74,5(D) × 56,8 (H) (unité en mm) / 7,48(W) × 2,93(D) × 2,24(H) (unité en pouce) (saillie non incluse)
Portée effective 60 à 100 pouces
Température de fonctionnement et humidité	5 ° à 40 °F (41 ° à 104 °F) 20 % à 80 % (sans condensation)
Température de rangement et humidité	-10 ° à 50 °C (14 ° à 122 °F) 20 % à 80 % (sans condensation)
